Гидрораспределители Oleodinamica Mozioni

Гидравлические системы находят широкое применение в самых различных областях промышленности и техники. Их неотъемлемой частью являются гидравлические распределители, обеспечивающие правильное направление и управление потоками рабочей жидкости в системе.

Гидравлический распределитель — это устройство, предназначенное для управления потоками рабочей жидкости в гидравлической системе. Основная задача гидрораспределителя заключается в изменении направления и регулировании потоков жидкости, что позволяет управлять работой исполнительных механизмов, таких как гидроцилиндры и гидромоторы.

В данной статье рассмотрим ручные и электромагнитные гидрораспределители производства Oleodinamica Mozioni

Что собой представляют гидравлические распределительные клапаны Олеодинамика Мозиони?

Принцип работы гидрораспределителя заключается в переключении каналов, через которые течет рабочая жидкость. Это осуществляется с помощью подвижных элементов (золотников, клапанов), которые могут занимать различные положения, изменяя таким образом направления потоков. Гидрораспределители могут управляться как вручную, так и автоматически (например, с использованием электрических, пневматических или гидравлических сигналов).

Компания Oleodinamica Mozioni производит гидрораспределители различных серий:

Распределители серии WE6(10) — золотниковые распределители с электромагнитным управлением, предназначенные для запуска, остановки и направления потока.
Серия WEH — это электромагнитные клапаны золотникового типа с пилотным управлением.
Распределительные клапаны типа M-SED6 и M-SEW6 — седельные клапаны прямого действия с электромагнитным управлением.
Распределители серии WEMM 6(10) — это золотниковые распределители с электромагнитным управлением и ручным дублированием, которое позволяет управлять клапаном без подачи питания на соленоид. Они состоят из корпуса, соленоида, седла клапана и запирающего элемента.
Серия WMM — золотниковые распределители прямого действия с ручным управлением, используемые для запуска, остановки и направления потока. В этой серии доступны модели с фиксацией или возвратной пружиной.

Далее узнаем больше об этих гидроаппаратах.

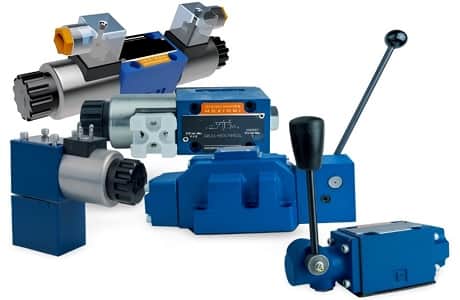

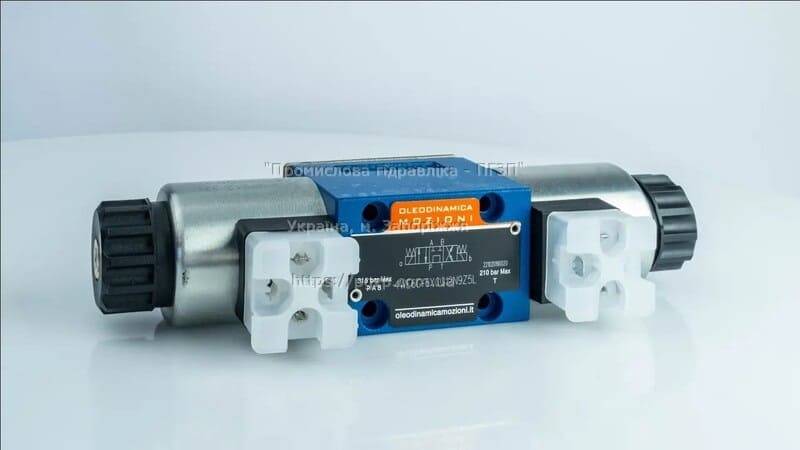

Гидрораспределители Oleodinamica Mozioni с электромагнитным управлением

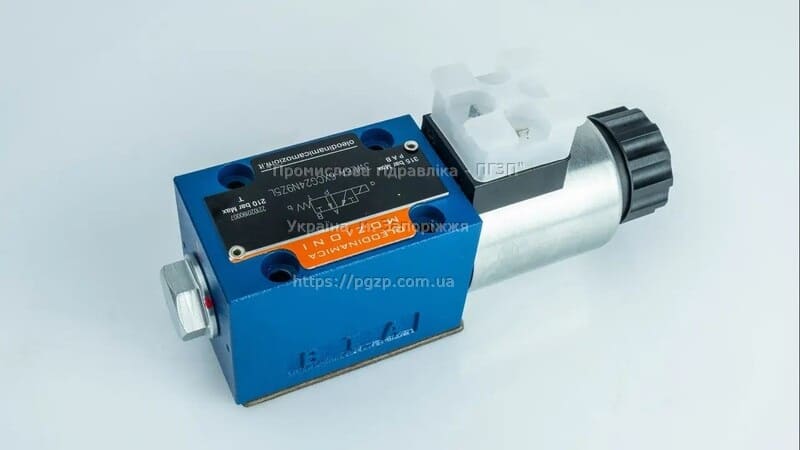

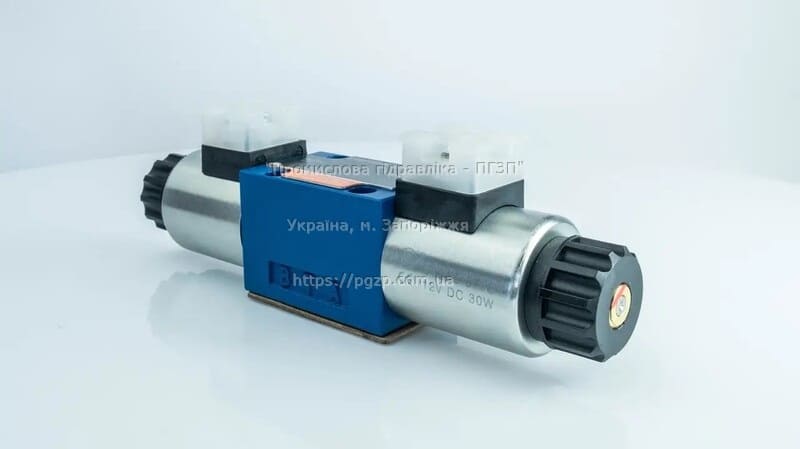

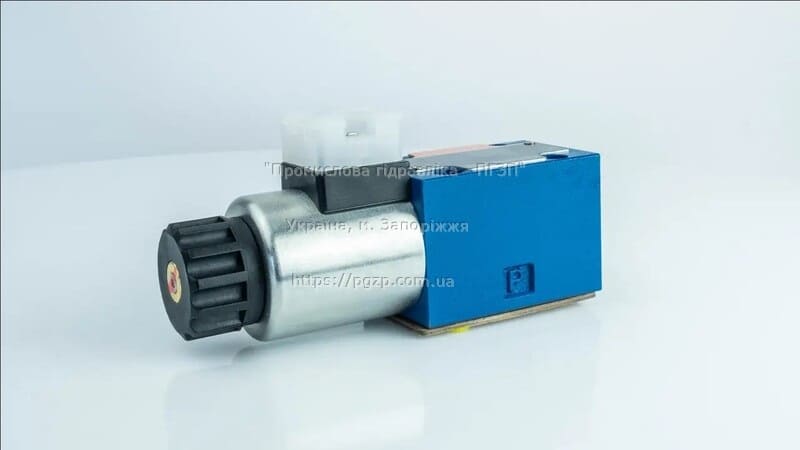

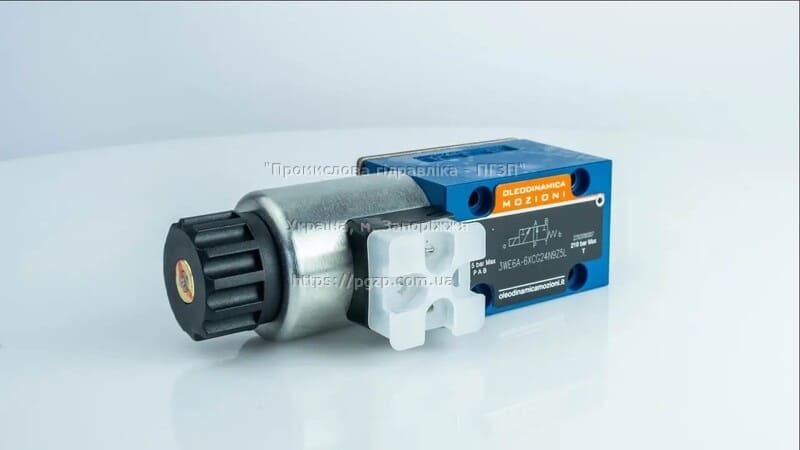

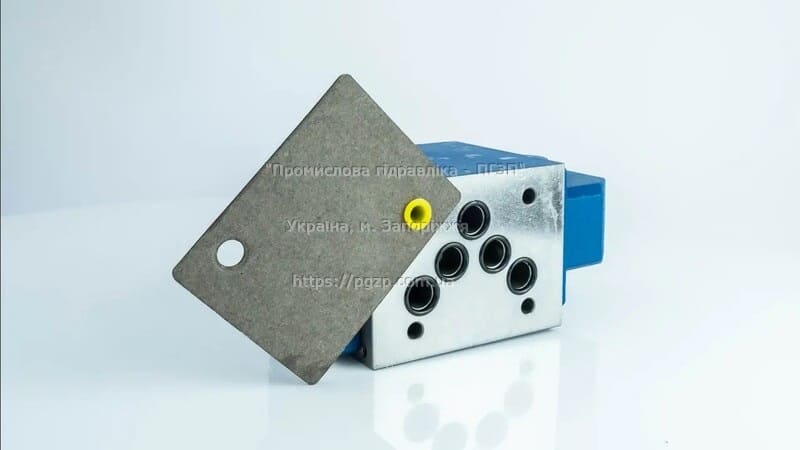

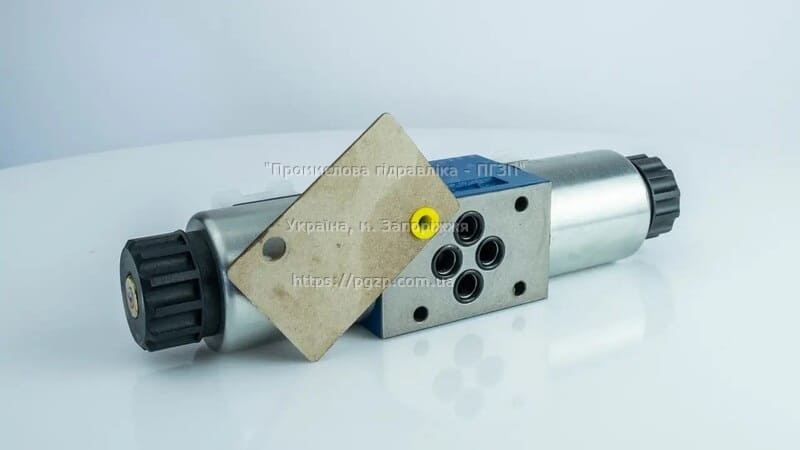

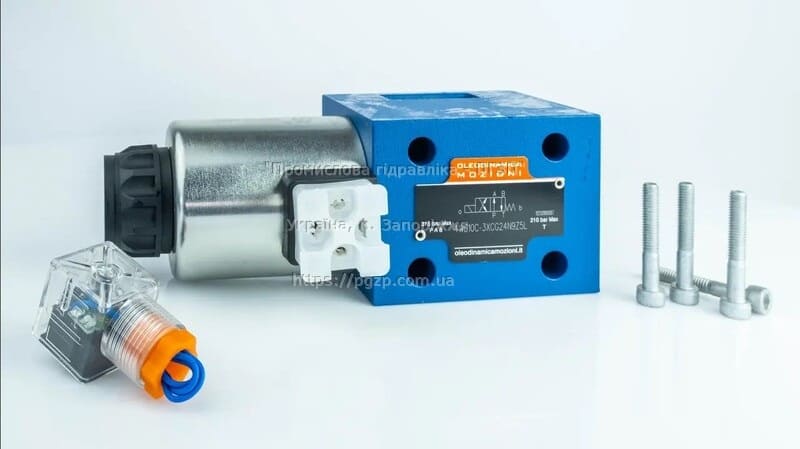

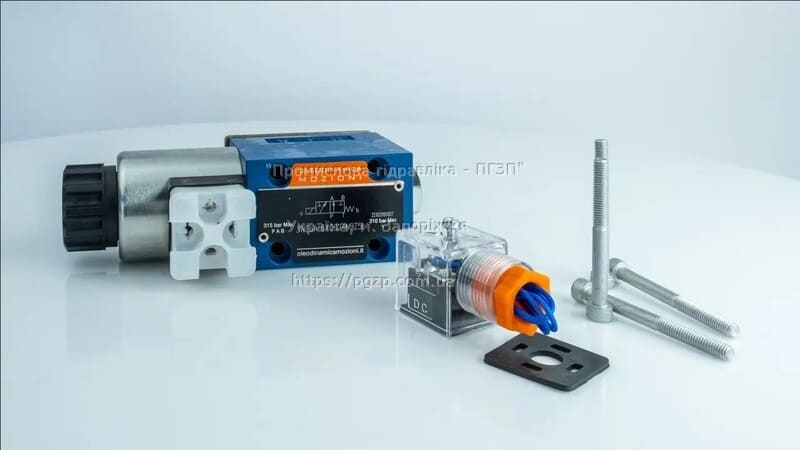

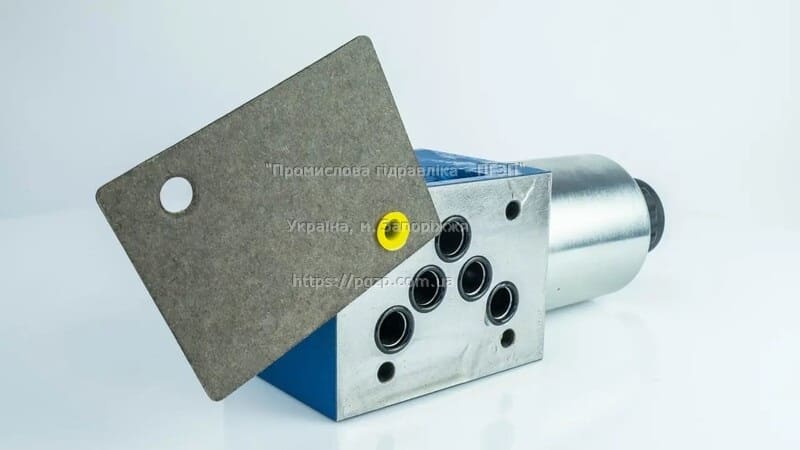

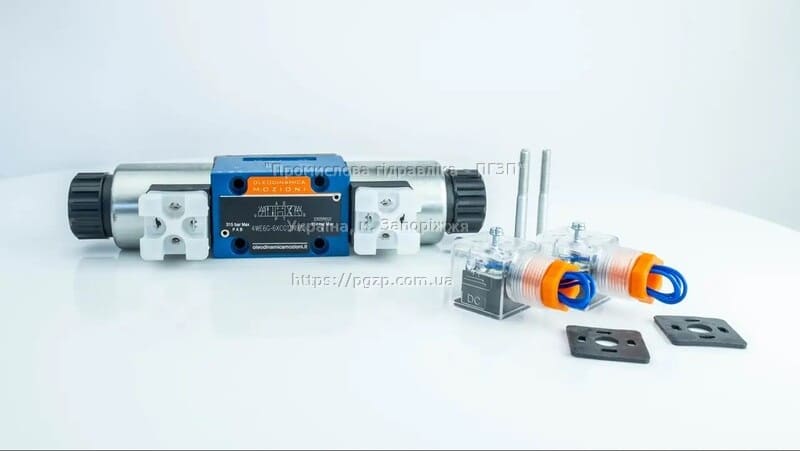

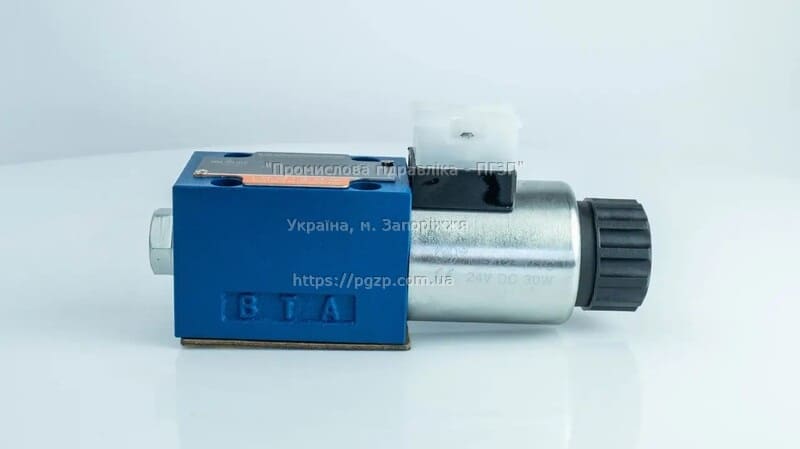

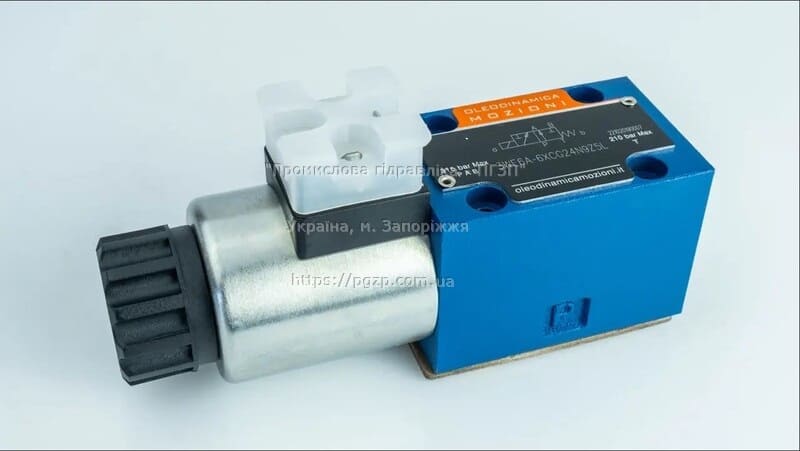

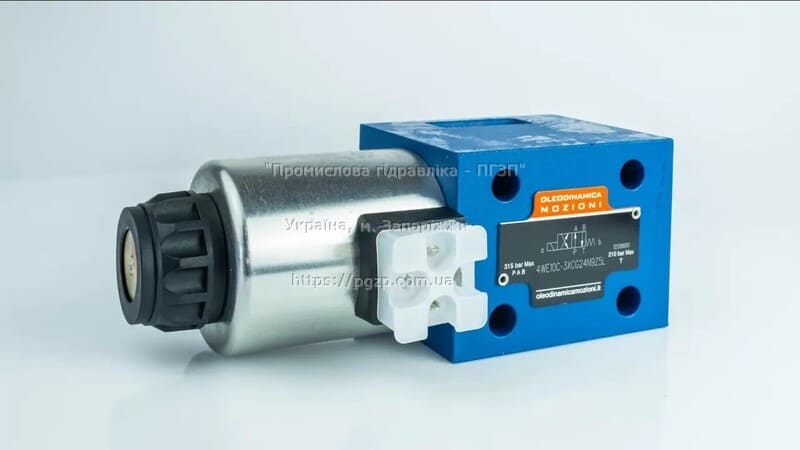

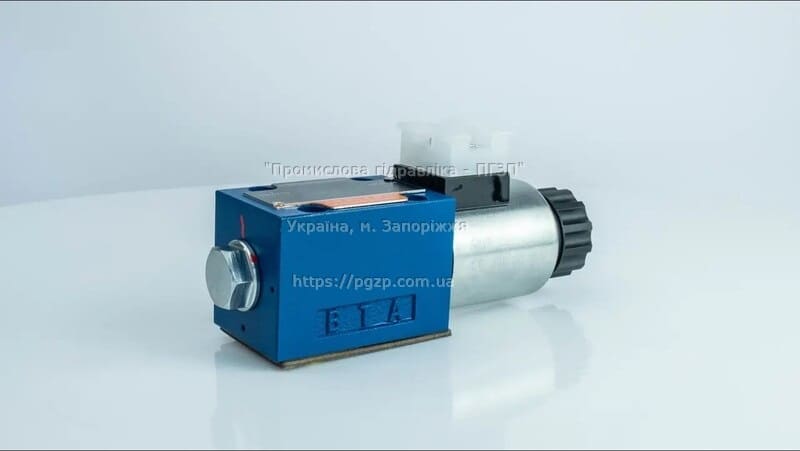

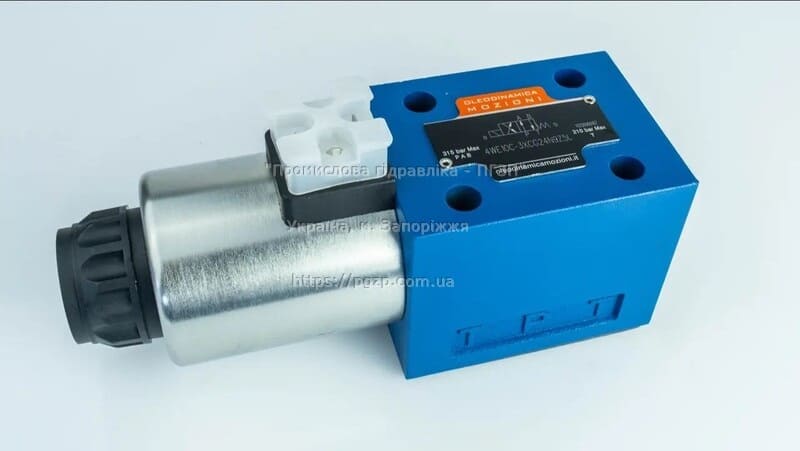

Распределительные клапаны серии WE

Гидравлические распределители этой серии имеют литой оксидированный корпус и уплотнения NBR или FKM.

Они могут быть трех или четырехлинейными и иметь две или три позиции. Доступны модели с условным диаметром 6 мм и 10 мм.

Управление осуществляется с помощью одного или двух электромагнитов напряжением 12, 24 В постоянного тока (обозначение G12/G24 в маркировке) или 110, 220 В переменного тока (W110/W220).

Распределитель может оснащаться пружинным возвратом или быть без него (О в маркировке) или же оснащаться функцией фиксации положения (OF). Устройства WE6, WE10 также могут быть выполнены с дроссельными соединениями (В0.8; В1.0; В1.2) и без, с аварийными кнопками (N9) и без.

Технические параметры гидрораспределителей WE6, WE10

Параметры	Серия
Параметры	WE6	WE10
Условный проход, мм	Ду6	Ду10
Макс. расход рабочей жидкости, л/мин.	80	120
Максимальное рабочее давление, порты А, В, Р, МПа	31,5
Максимальное рабочее давление, порт Т, МПа	16

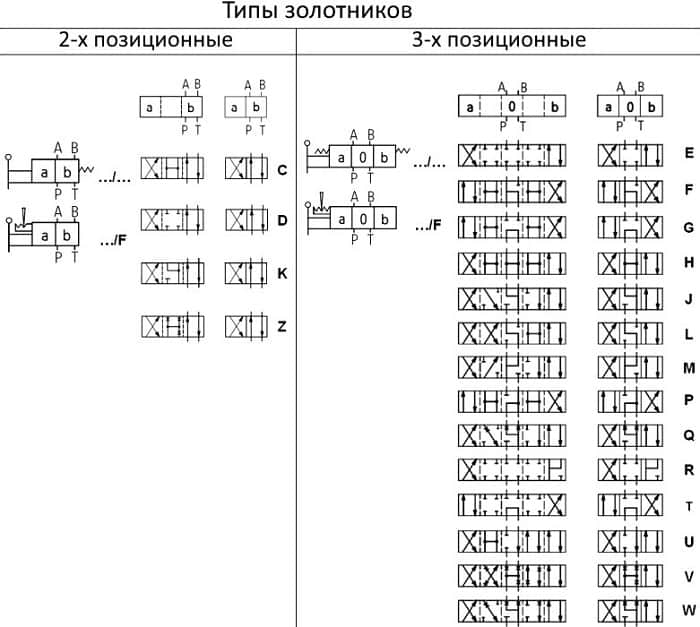

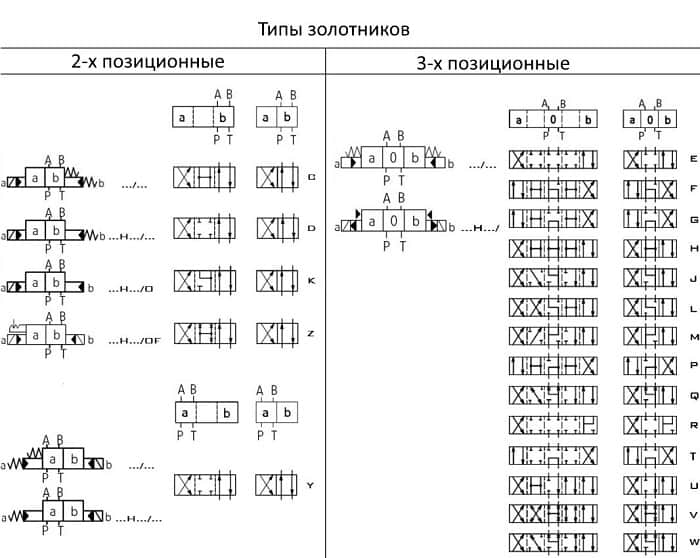

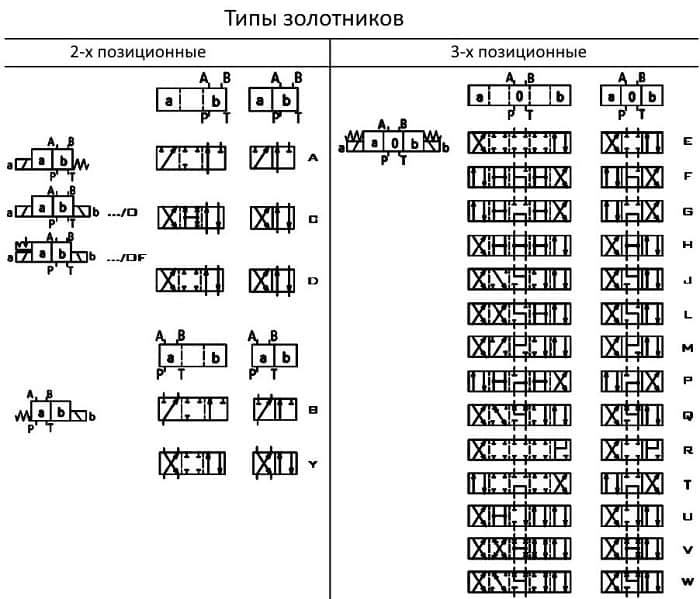

Распределительные клапаны этих серий выпускаются с золотниками, функционирующими по различным схемам.

Габаритные и монтажные размеры гидрораспределителей

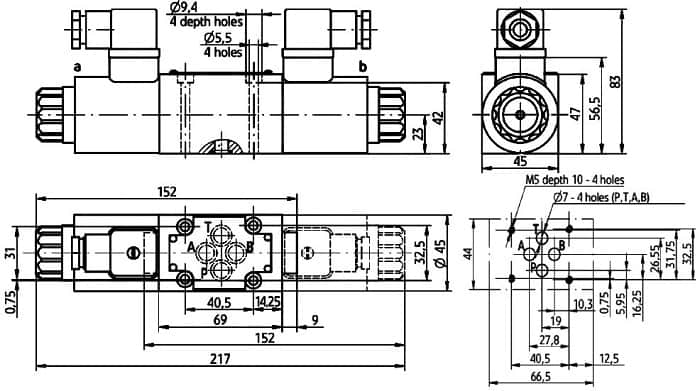

WE6

WE10

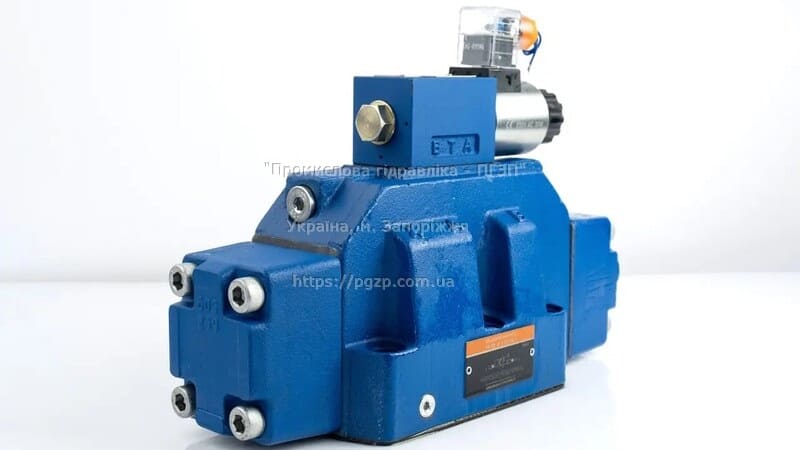

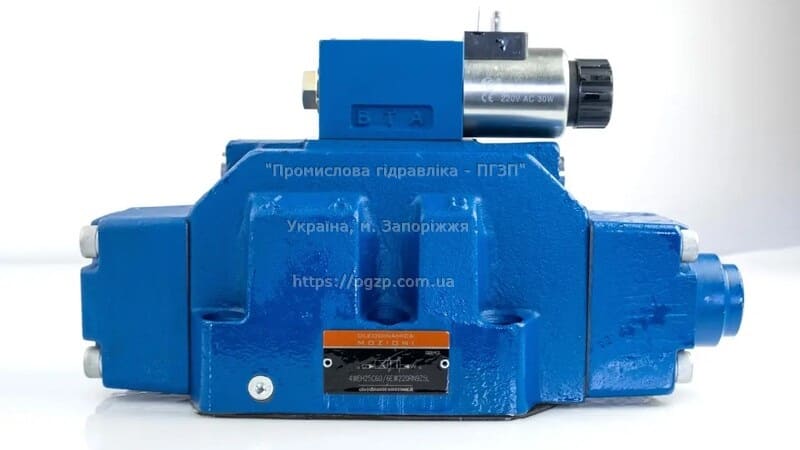

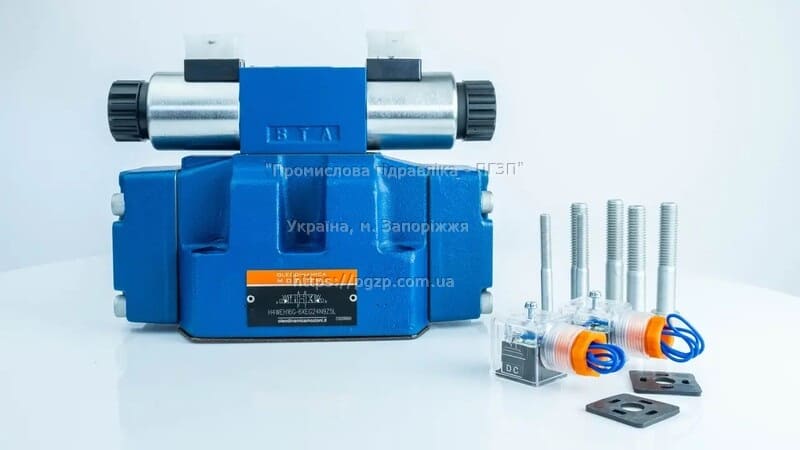

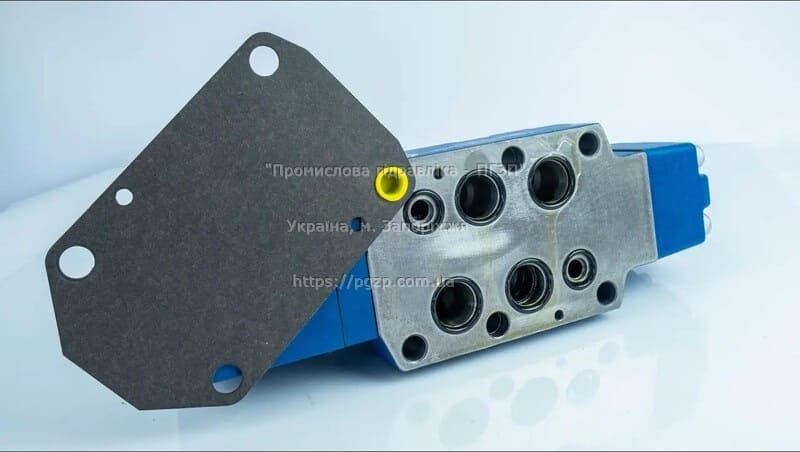

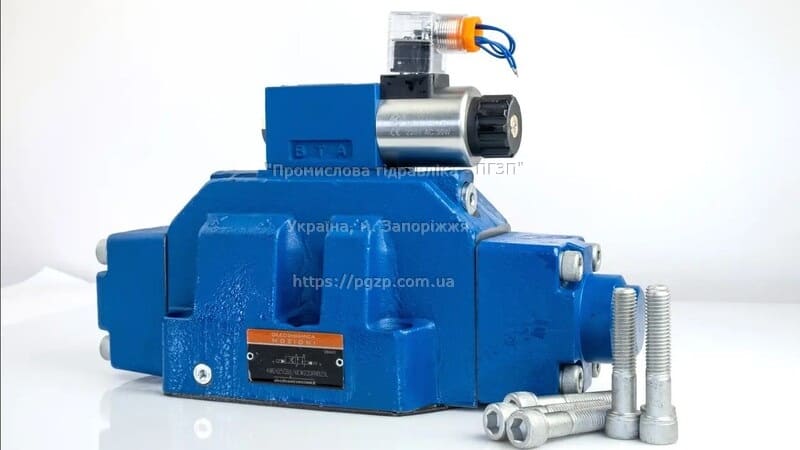

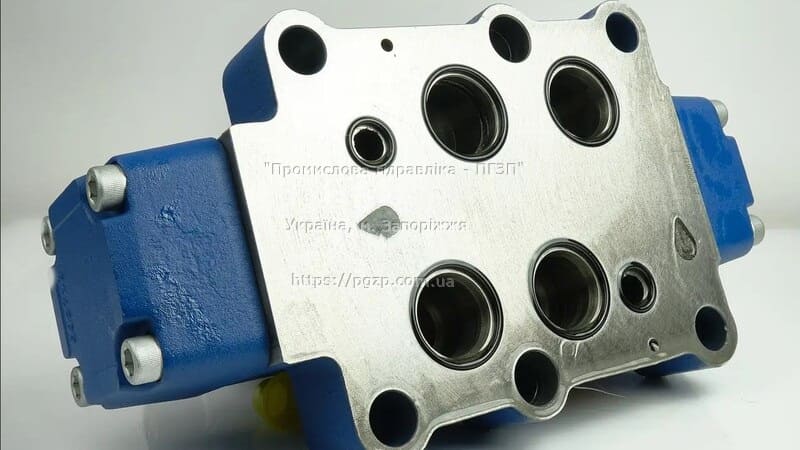

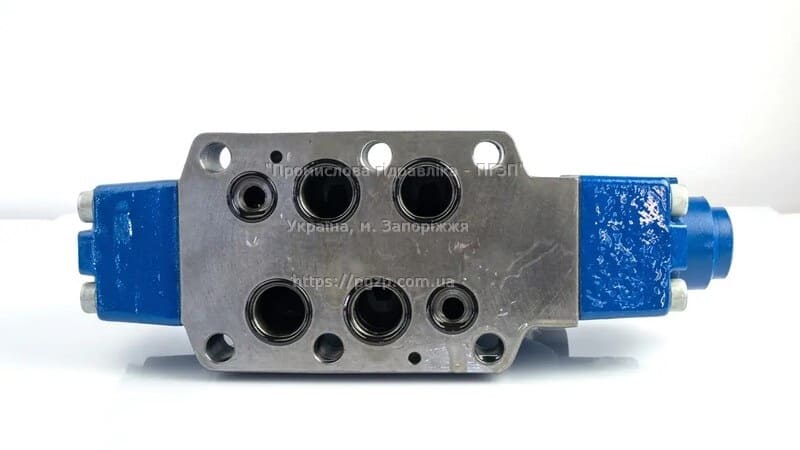

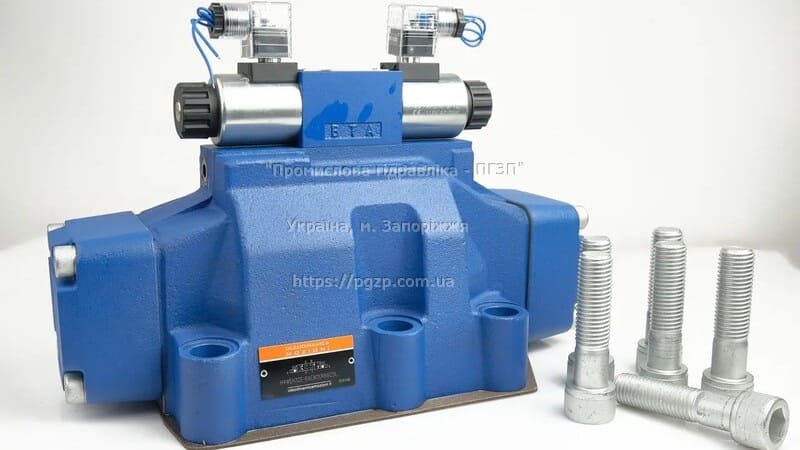

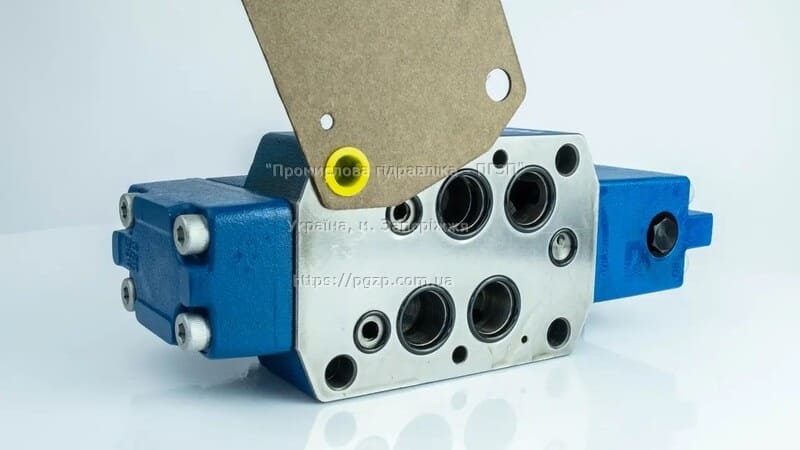

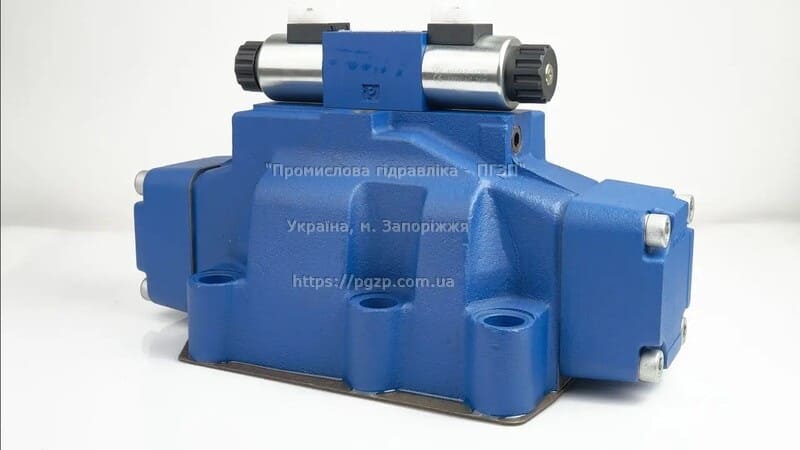

Гидравлические распределители серии WEH

Модели данной серии представляют собой 4-х линейные 2-х или 3-х позиционные электромагнитные распределители золотникового типа, управляемые с помощью пилотного распределителя.

Они применяются для управления пуском, остановкой и направлением потока рабочей жидкости в системах с давлением 28 или 35 МПа (литера Н в маркировке).

Управление пилотным распределителем осуществляется при помощи одной или двух катушек напряжением 12/24 В постоянного тока (G12/G24) или 110/220 В переменного тока (W110/W220).

Доступны варианты с гидравлическим (Н) или пружинным возвратом главного золотника, а пилота — с пружинным возвратом, без пружинного возврата (литера О) или с фиксацией (OF).

Также есть модели как с клапаном предварительной нагрузки, так и без него, с клапаном разгрузки и без.

Технические характеристики распределителей WEH

Параметры	Серия
Параметры	H4WEH16	H4WEH25	H4WEH32
Условный проход	Ду-16	Ду-25	Ду-32
Рабочее давление, порты А, В, Р, МПа	35
Рабочее давление, порт Т, МПа	16
Мин. давление пилотного клапана, МПа	0,45-1,3	0,45-1	0,45-1
Макс. расход рабочей жидкости, л/мин.	300	650	1100

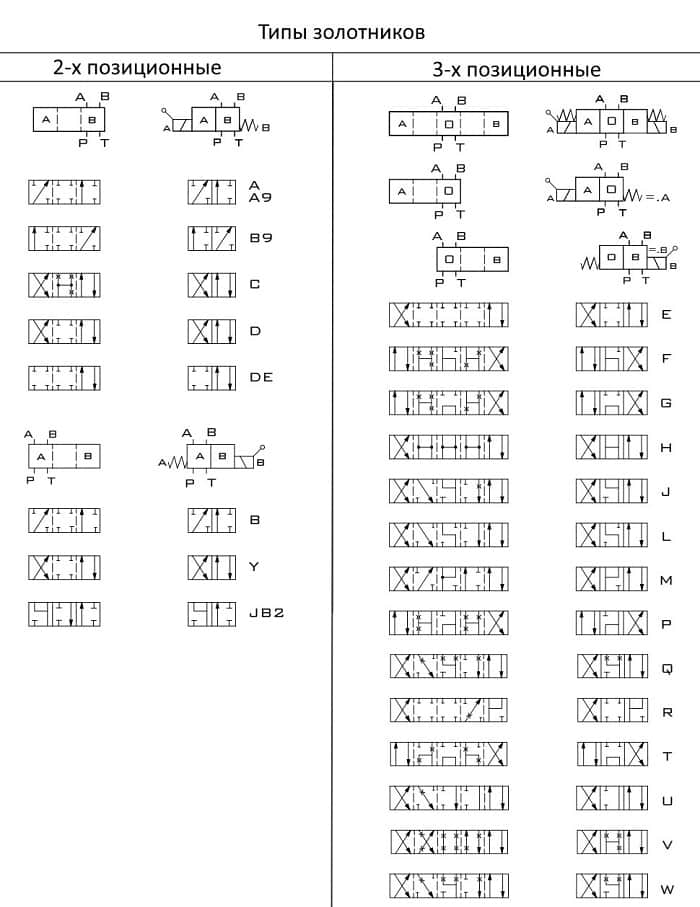

Гидрораспределители серии WEH производятся с различными типами золотников, гидравлические схемы которых изображены ниже.

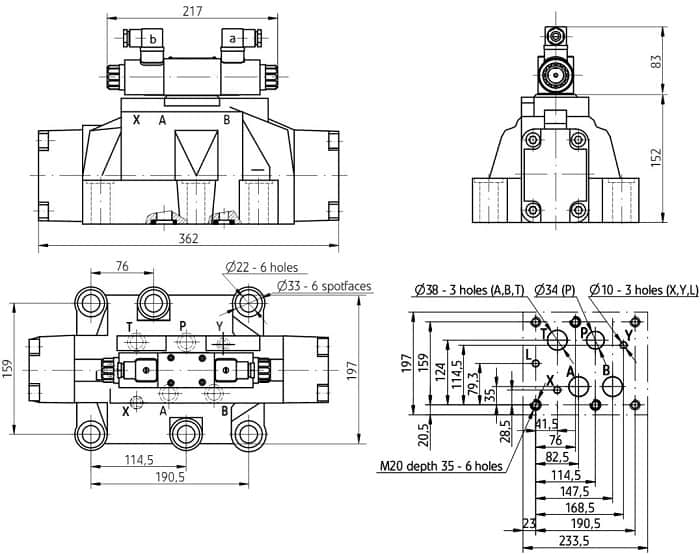

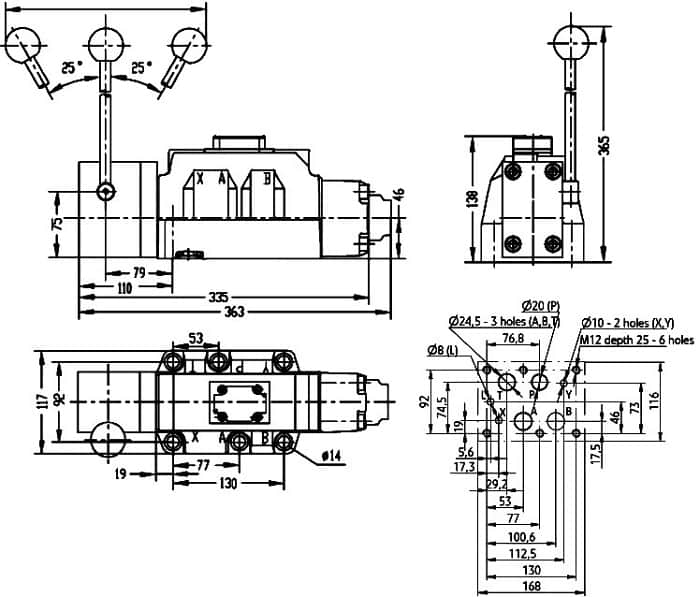

Габаритно-присоединительные размеры

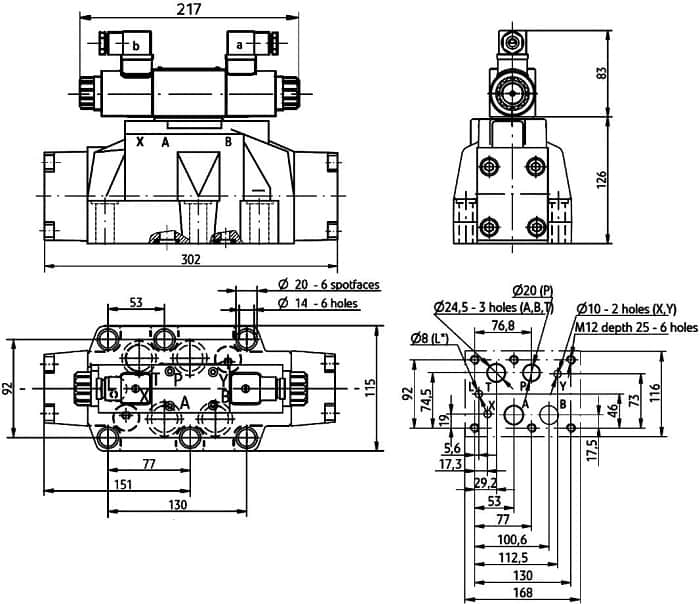

4WEH16

4WEH25

4WEH32

У нас действует 3 ценовых диапазона: розница, опт, дилерство!

Предоставляем гарантию на оборудование: 1 год.

ВОЗМОЖНА БЕСПЛАТНАЯ ДОСТАВКА ПО УКРАИНЕ!

Гидрораспределители Oleodinamica Mozioni:

WE6, WE10
WEH
M-SED, M-SEW
WEMM, WMM

На складе в наличии есть все модификации данных распределителей, а также аналоги производства стран ЕС, Украины, Турции.

Цены (розница, опт, дилерство) можно узнать у наших специалистов.

Позвонить нам:

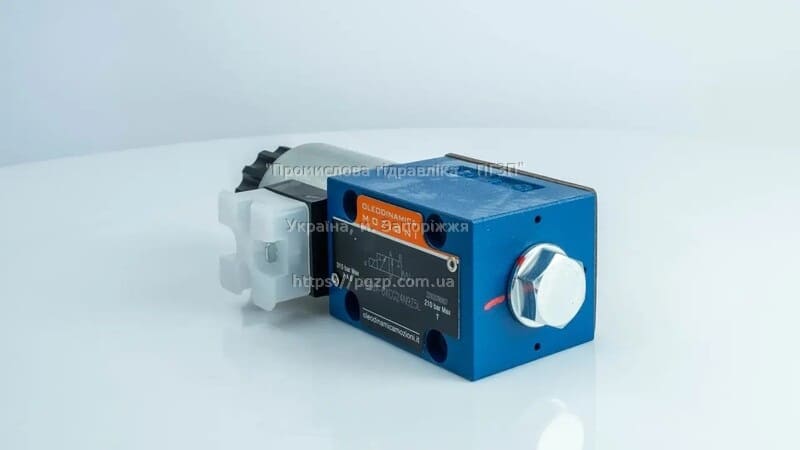

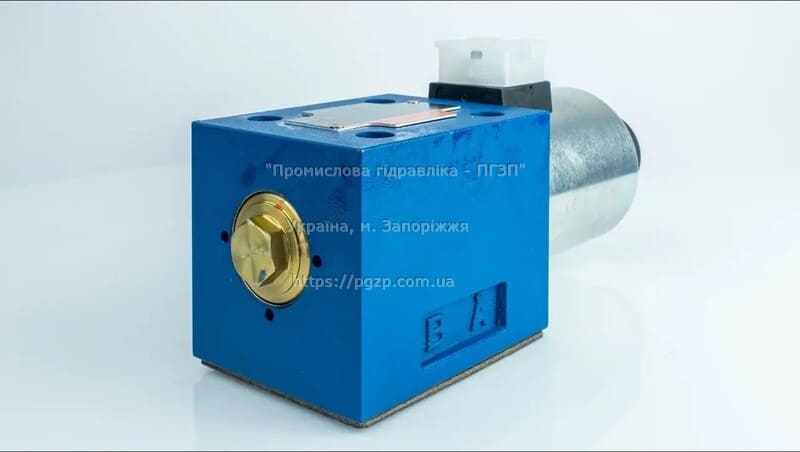

Распределительные клапаны M-SEW6

Устройства типа M-SEW6 представляют собой седельные распределители прямого действия с электромагнитным управлением, предназначенные для запуска, остановки и направления потока гидравлической жидкости.

Они состоят из литого оксидированного корпуса, электромагнита, закаленной клапанной системы и шарика (поршня) в качестве запирающих элементов.

Благодаря ручному дублированию, распределитель может переключаться без использования электромагнита.

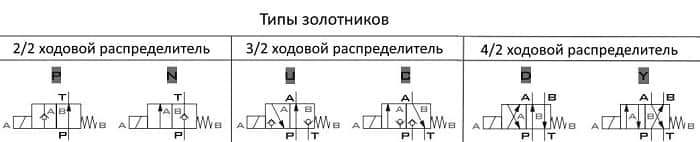

Производятся M-SEW6 2/2, 3/2 и 4/2 ходовые с различными типами золотников: P, N, U, C, D, Y.

Напряжение питания — 24 или 205 В.

Доступны различные варианты исполнения: клапан может оснащаться высокопроизводительным электромагнитом, аварийной кнопкой или не иметь ее и быть с дросселем или без.

Технические параметры M-SEW6

Параметры	Значения
Диаметр условного прохода	ДУ6
Макс. расход рабочей жидкости, л/мин.	25
Рабочее давление, порты А, В, Р, МПа	42
Рабочее давление, порт Т, МПа	10
Температура рабочей жидкости, °C	-30 – 80
Тонкость фильтрации, мкм	10

Габаритно-присоединительные размеры

2/2 и 3/2 ходовые распределительные клапаны

4/2 ходовые распределительные клапаны

Гидроклапаны распределительные M-SED6

Клапаны M-SED6 являются седельными электромагнитными распределителями прямого действия, которые используются для управления потоком гидравлической жидкости (включения, остановки и направления).

Эти гидрораспределители состоят из литого фосфатированного корпуса, электромагнита, седла клапана и запирающего элемента.

Клапаны M-SED6 имеют ручное дублирование, что обеспечивает возможность управления клапаном даже при отсутствии электропитания на соленоиде.

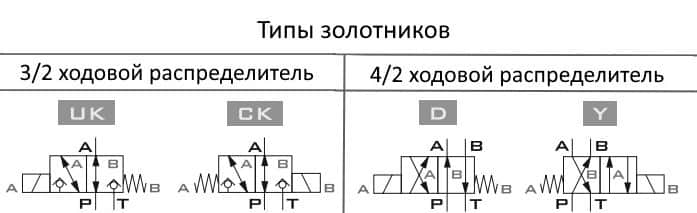

Распределители M-SED6 выпускаются в вариантах 3/2 и 4/2 ходовых с золотниками следующих типов: UK, CK, D, Y.

Модели этой серии комплектуются электромагнитами: 12 или 24 В постоянного тока и 110 или 220 В переменного тока. Доступны различные модификации: распределитель может быть оснащен дросселем, разъемом, скрытым ручным дублирование, а также производятся варианты без этих дополнительных компонентов.

Технические характеристики клапанов M-SED6

Параметры	Значения
Диаметр условного прохода	ДУ-6
Макс. расход рабочей жидкости, л/мин.	25
Рабочее давление, МПа	35
Температура рабочей жидкости, °C	-30 – 80
Тонкость фильтрации, мкм	10

Габаритные и монтажные размеры

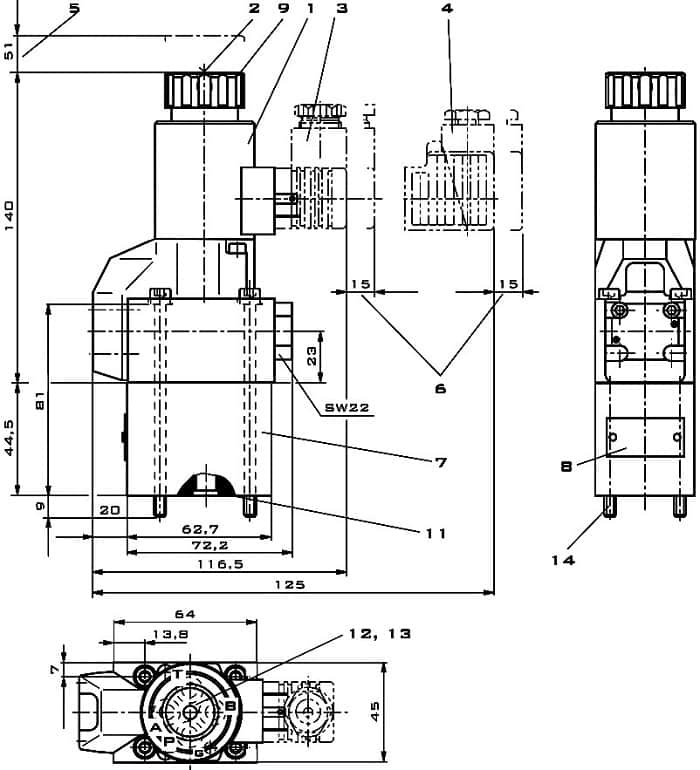

3/2 ходовые распределительные клапаны M-SED6

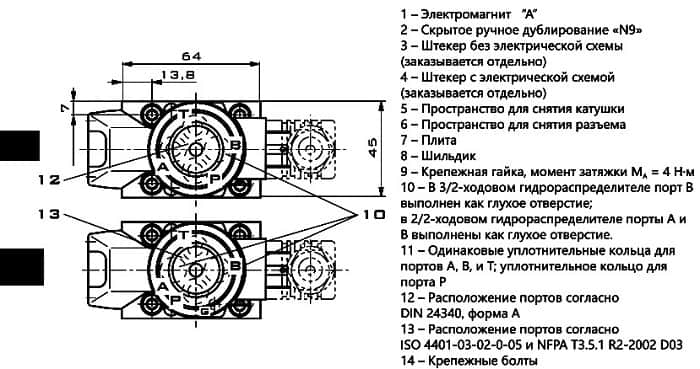

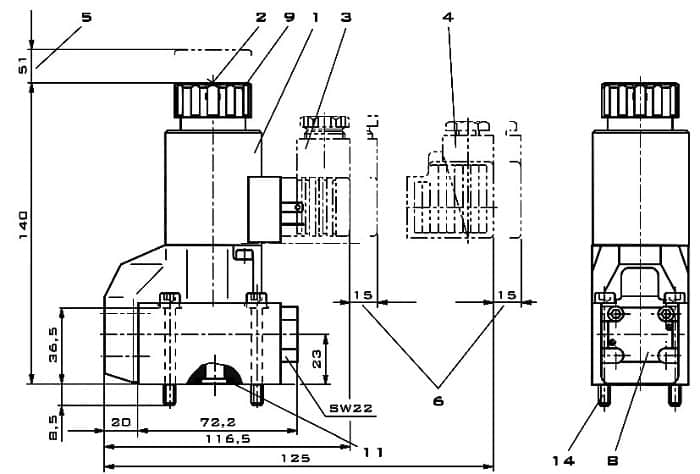

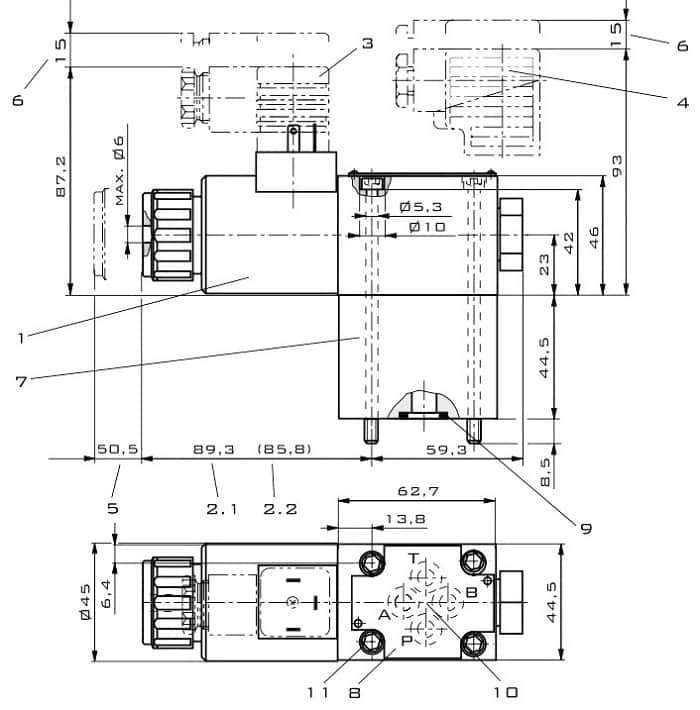

1 — электромагнит «А»; 2.1 — размеры клапана со скрытым ручным регулятором «N9»; 2.2 — размеры клапана без ручного управления; 3 — штекер без электрической схемы (отдельно заказывается); 4 — штекер с электрической схемой (отдельно заказывается); 5 — пространство, необходимое для снятия катушки; 6 — пространство, необходимое для снятия разъема; 7 — порты, порт В (глухое отверстие); 8 — табличка; 9 — уплотнительные кольца для портов А, В и Т, уплотнительное кольцо для порта Р, уплотнительное кольцо 9,25х1,78; 10 — схема размещения согласно DIN 24340 (без фиксационного отверстия) или согласно ISO 4401-03-02-0-05 (с фиксированным отверстием для фиксированного штифта ISO 8752-3×8-S7T); 11 — винт крепления клапана М5х50.

4/2 ходовые распределительные клапаны M-SED6

1 — электромагнит «А»; 2.1 — размеры клапана со скрытым ручным регулятором N9; 2.2 — размеры клапана без ручного управления; 3 — штекер без электрической схемы (отдельно заказывается); 4 — штекер с электрической схемой (отдельно заказывается); 5 — пространство, необходимое для снятия катушки; 6 — пространство, необходимое для снятия разъемника; 7 — пластина плюс-1; 8 — табличка; 9 — уплотнительные кольца для портов А, В и Т; уплотнительное кольцо для отверстия Р. Уплотнительное кольцо 9,25×1,78; 10 — схема размещения согласно DIN 24340 (без фиксационного отверстия) или согласно ISO 4401-03-02-0-05 И NFPATS.5.1 R2-2002 DOS (с фиксированным отверстием для фиксированного штифта ISO 8752-3×8-S7T); 11 — винт крепления клапана М5х50

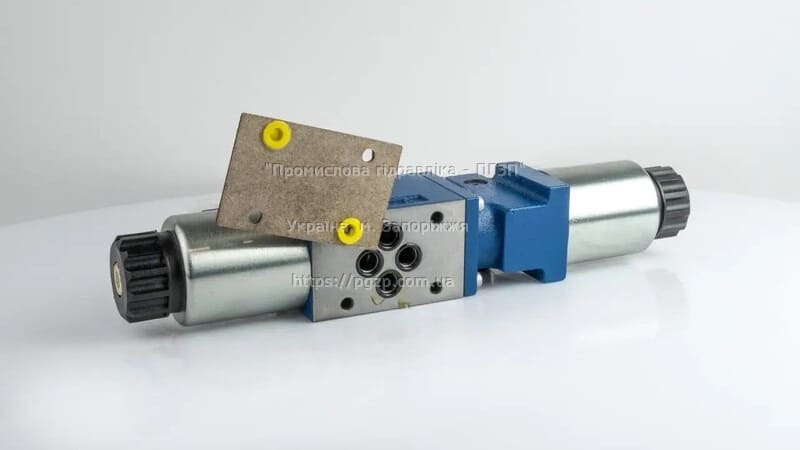

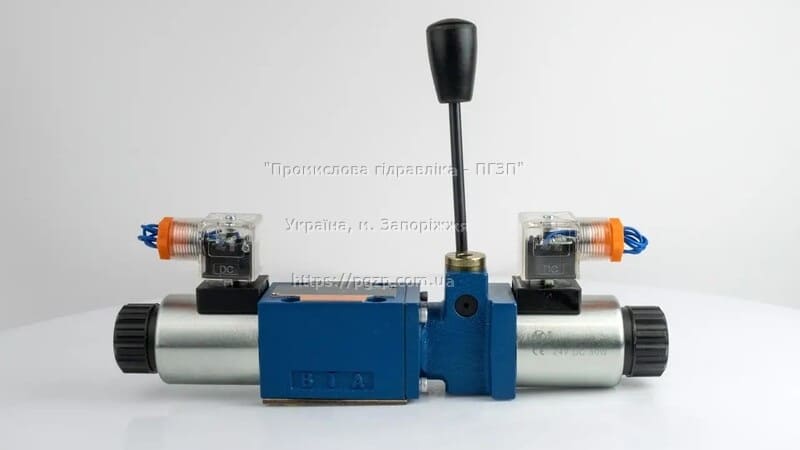

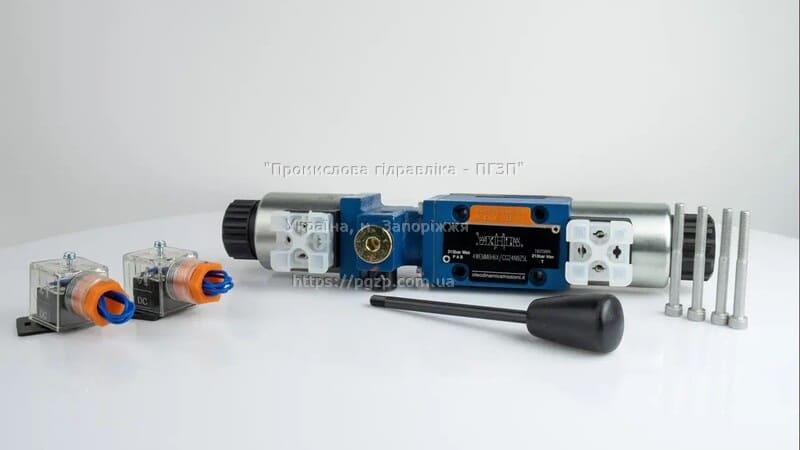

Гидравлические распределители WEMM с электромагнитным управлением и ручным дублированием

Гидрораспределители серии WEMM 6(10) — это золотниковые клапаны плиточного монтажа с электромагнитным и ручным управлением. Они предназначены для управления запуском, остановкой и направлением потока рабочей жидкости.

Данные гидроклапаны выпускаются производителем 3-х- или 4-х линейными, 2-х- или 3-х позиционными с различными типами золотников.

Основные технические характеристики распределительных клапанов WEMM

Параметры	Серия WEMM
Условный проход	Ду-6	Ду-10
Рабочее давление, порты А, В, Р, МПа	35
Рабочее давление, порт Т, МПа	21
Макс. расход рабочей жидкости, л/мин.	80	120

Управление устройством осуществляется при помощи катушек с напряжением 12, 24 или 220 В. Модели исполняются в различных модификациях: распределитель может быть оснащен дроссельным каналом, разъемом со светодиодом, аварийной кнопкой, а также есть варианты без этих дополнительных элементов.

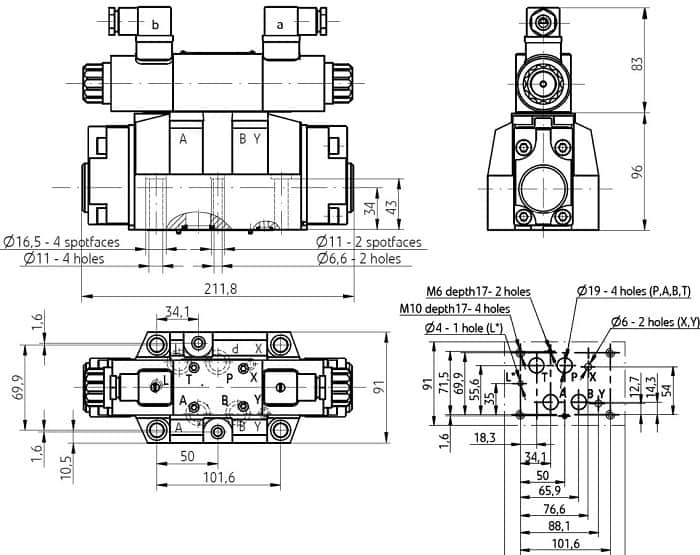

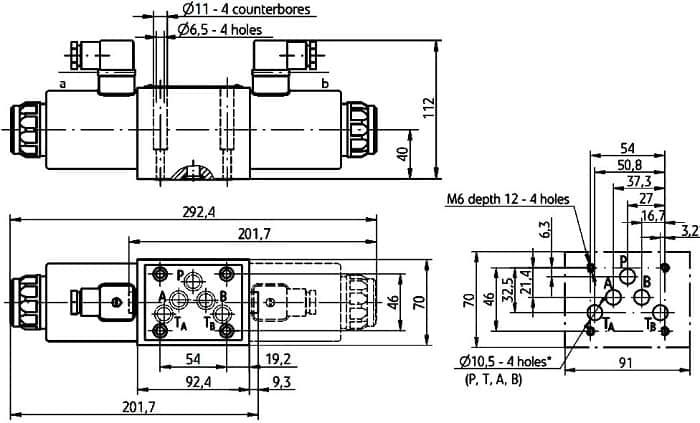

Габаритно-присоединительные размеры гидрораспределителей

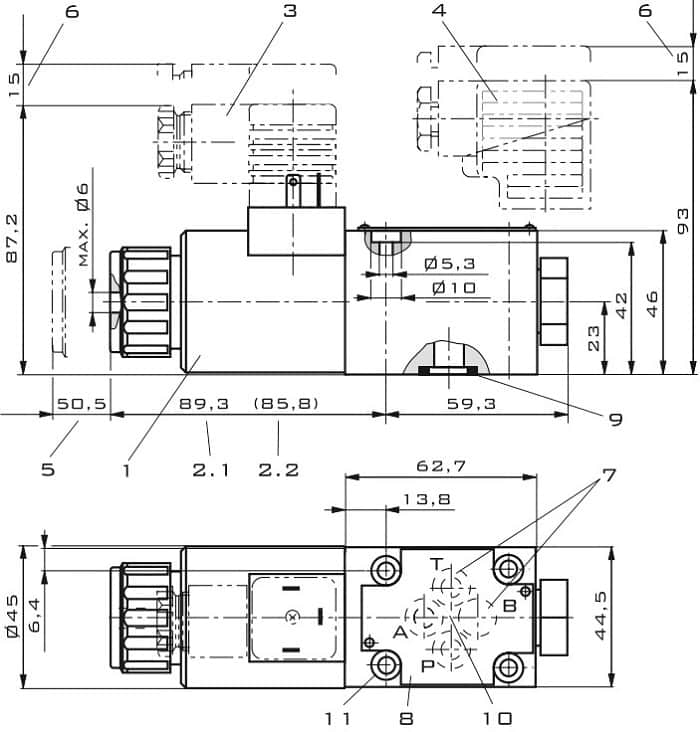

WEMM6

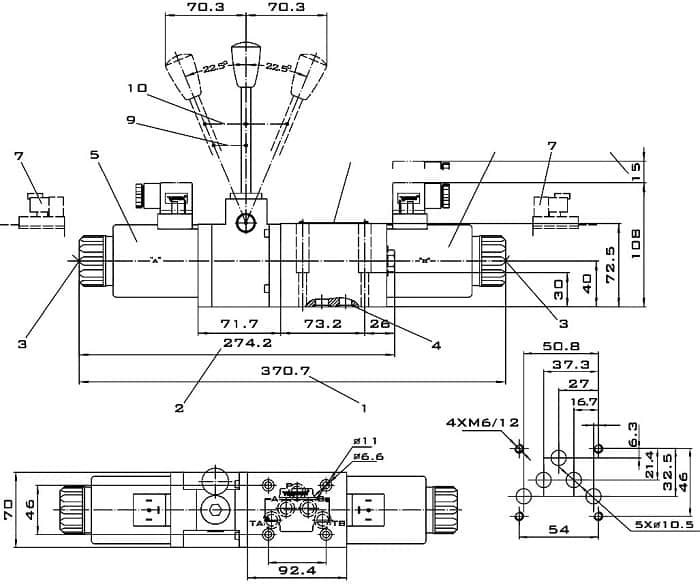

1 – длина с разъемом типа Deutsch DT04-2P;

2 – длина со штекером: тип ISO 4400 (DIN 43650 — A);

3 – длина клапана с одним электромагнитом (штепсельный разъем);

4 – длина клапана с одним электромагнитом (разъем DT04-2P);

5 – кольцо уплотнительное 9,25х1,78 – 4 шт./компл;

6 – болт крепления электромагнитного клапана;

7 – ручное дублирование;

8 – разъем типа Deutsch DT04-2P;

9 – соленоид;

10 – пространство, необходимое для снятия заглушки;

11 – второе положение переключения;

12 – третье положение переключения.

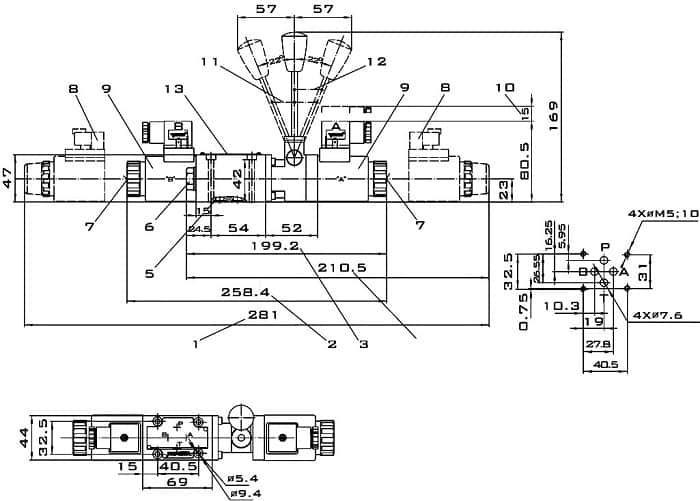

WEMM10

1 – общая длина;

2 – длина клапана с одним электромагнитом;

3 – ручное дублирование;

4 – кольцо уплотнительное 9,25 х 1,78 – 4 шт./компл;

5 – соленоид;

6 – болт крепления электромагнитного клапана;

7 – разъем типа Deutsch DT04-2P;

8 – пространство, необходимое для снятия заглушки;

9 – второе положение переключения;

10 – третье положение переключения.

Гидравлические распределители Oleodinamica Mozioni с ручным управлением

Назначение, принцип действия и преимущества

Ручной гидрораспределитель — это устройство, позволяющее оператору вручную изменять направление потока гидравлической жидкости для управления работой различных исполнительных механизмов.

Он выполняет такие функции:

Изменение направления потока: позволяет направлять поток гидравлической жидкости в разные каналы системы.
Запуск и остановка потока: вручную включает или отключает подачу гидравлической жидкости.

Конструкция распределителя включает корпус с каналами и отверстиями для направления потока гидравлической жидкости, золотниковый элемент, который открывает и закрывает каналы внутри корпуса, рычаг (рукоятка) для перемещения золотника и возвратная пружина (если имеется), возвращая золотник в исходное положение после прекращения ручного воздействия.

Распределитель работает следующим образом: оператор вручную перемещает рычаг или другой элемент управления распределителя. Это действие изменяет положение золотника внутри корпуса распределителя. Золотник перемещается в заданную позицию, открывая или закрывая каналы внутри распределителя. В зависимости от конструкции распределителя, золотник может иметь несколько положений, соответствующих разным направлениям потока. В результате перемещения золотника потоки гидравлической жидкости перенаправляются по различным каналам системы. Это позволяет направлять жидкость к различным исполнительным механизмам, таким как цилиндры или гидромоторы.

Ручные распределительные клапаны обладают рядом преимуществ:

Простота конструкции. Устройства имеют простую конструкцию, что делает их надежными и легкими в обслуживании.
Доступная цена. Распределители этого типа, как правило, дешевле, чем распределители с электромагнитным управлением.
Легкость управления. Управление осуществляется вручную с помощью рычагов, что делает их простыми в использовании.
Универсальность. Может использоваться в условиях, где недоступно электрическое питание или требуется быстрое ручное управление.

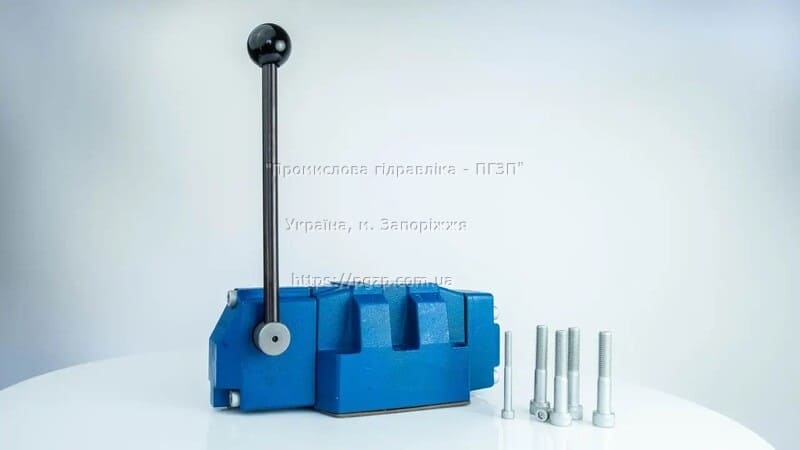

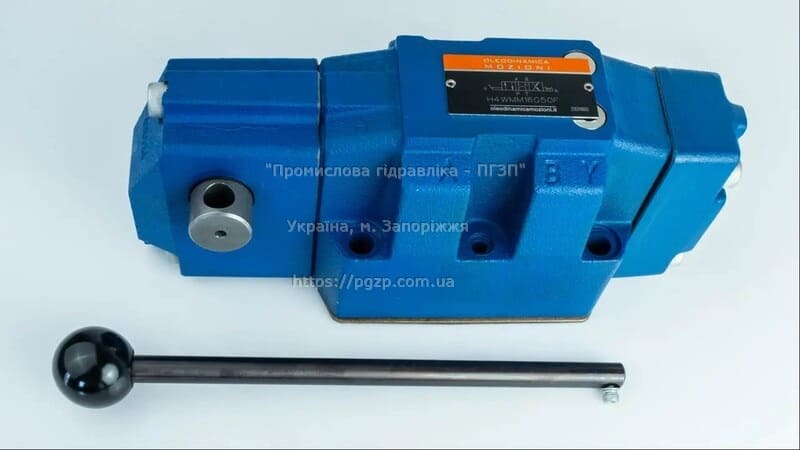

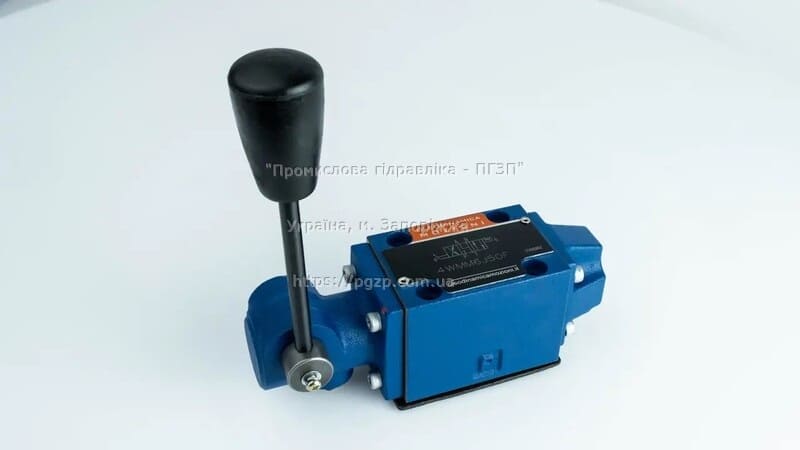

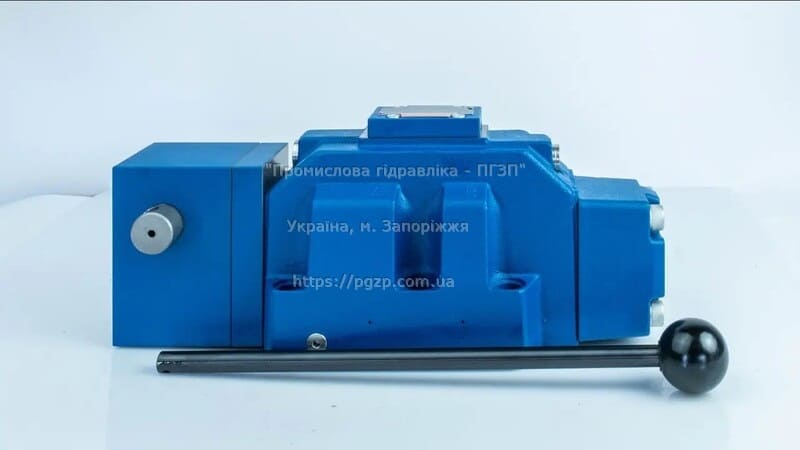

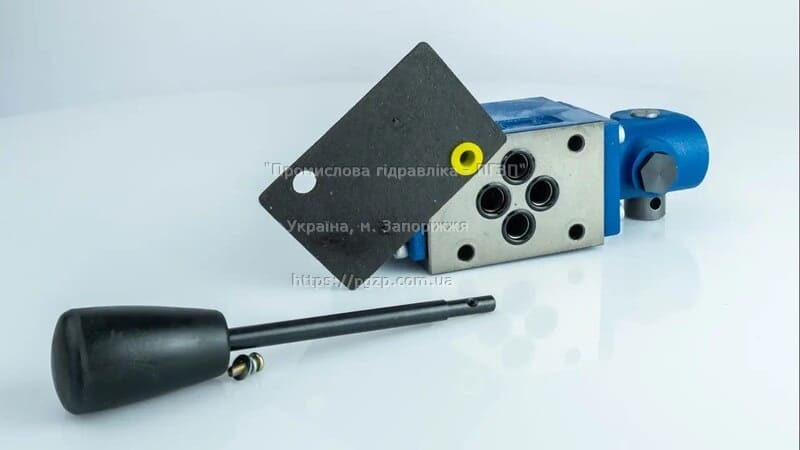

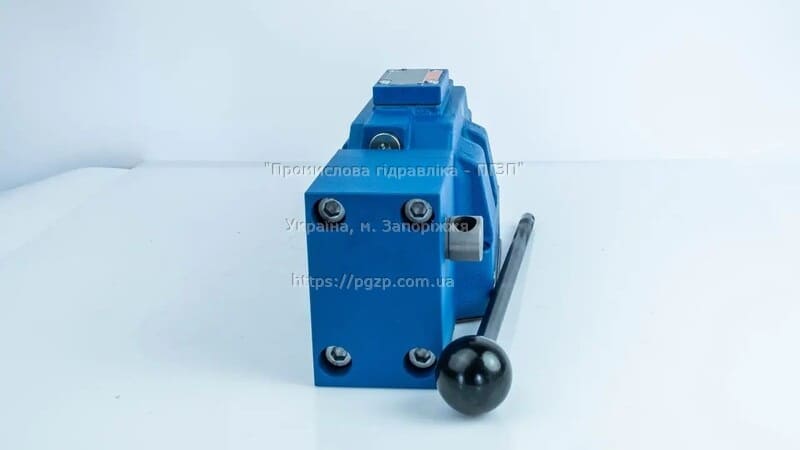

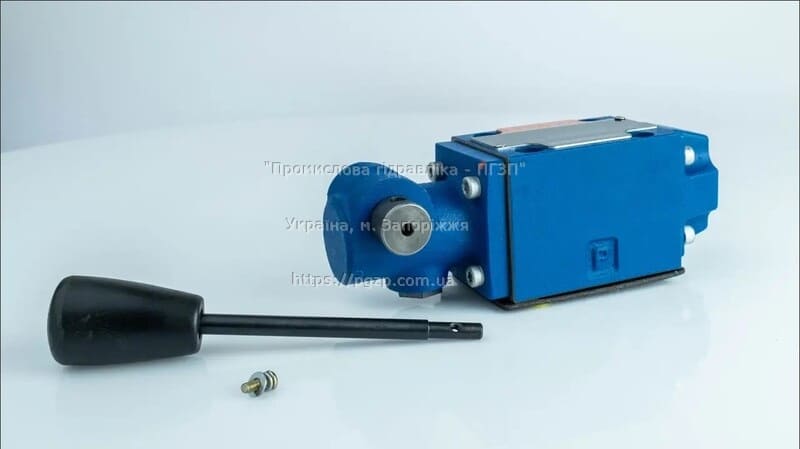

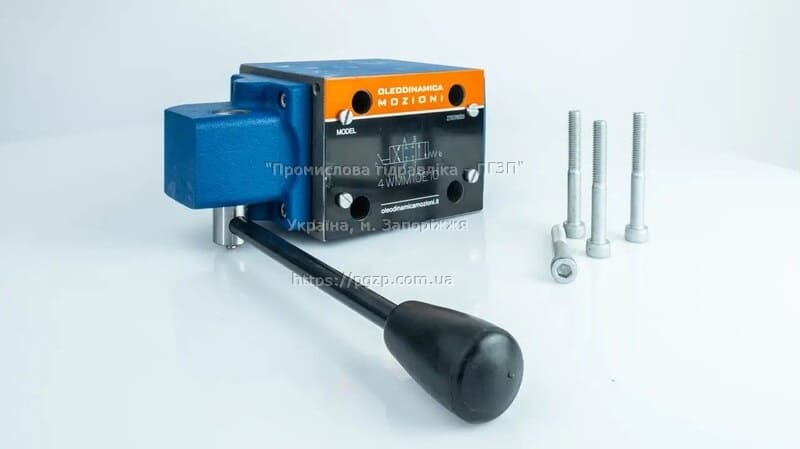

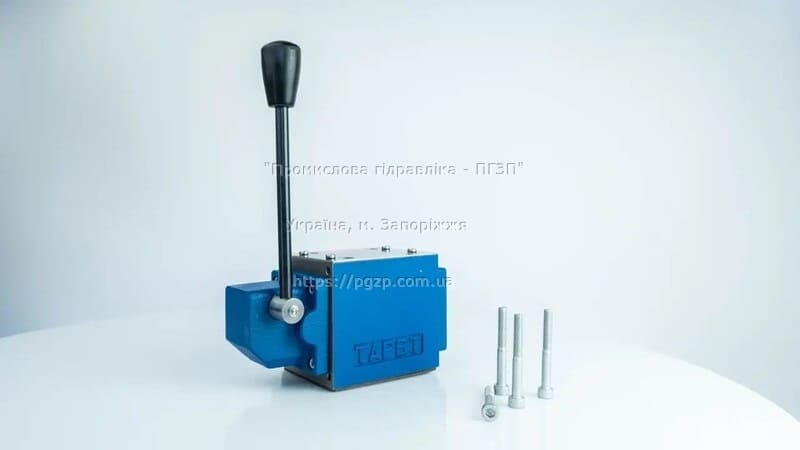

Распределительные клапаны серии WMM

Клапаны типа WMM — это гидравлические золотниковые распределители прямого действия с ручным управлением, предназначенные для запуска, остановки и направления потока рабочей жидкости.

Производятся с условными диаметрами Ду-6, Ду-10, Ду-16, Ду-25 с пружинным возвратом и с фиксацией положения.

Устанавливаются на плиту, что позволяет комбинировать их с другими компонентами и создавать управляющие панели для различных промышленных гидросистем и транспортных средств.

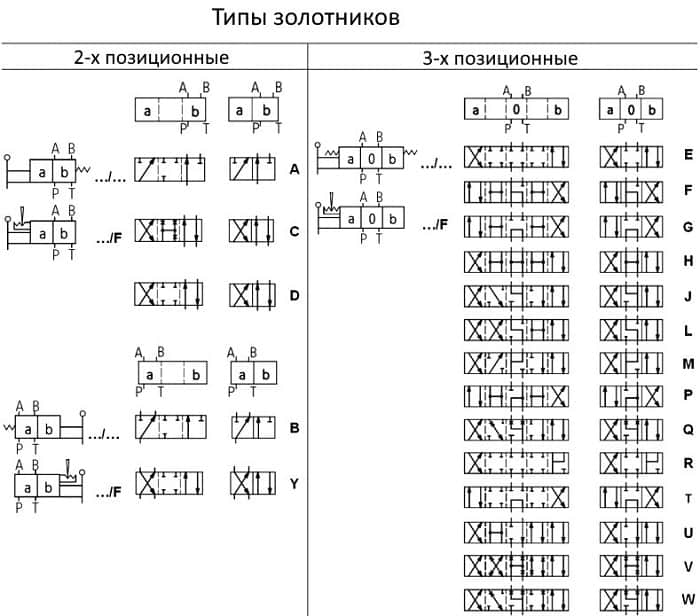

Гидрораспределители этих серий могут иметь три или четыре канала, два или три положения и оснащаться разными типами золотников, функционирующих по следующим схемам.

WMM6, WMM10

WMM16, WMM25

Основные технические параметры распределителей WMM

Параметры	WMM6	WMM10	WMM16	WMM25
Условный проход	Ду-6	Ду-10	Ду-16	Ду-25
Рабочее давление, порты А, В, Р, МПа	31,5
Рабочее давление, порт Т, МПа	16		25
Макс. расход рабочей жидкости, л/мин.	60	100	300	450

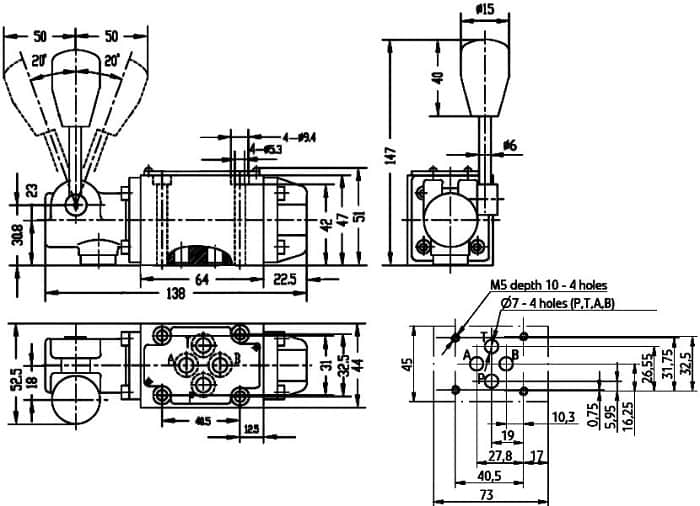

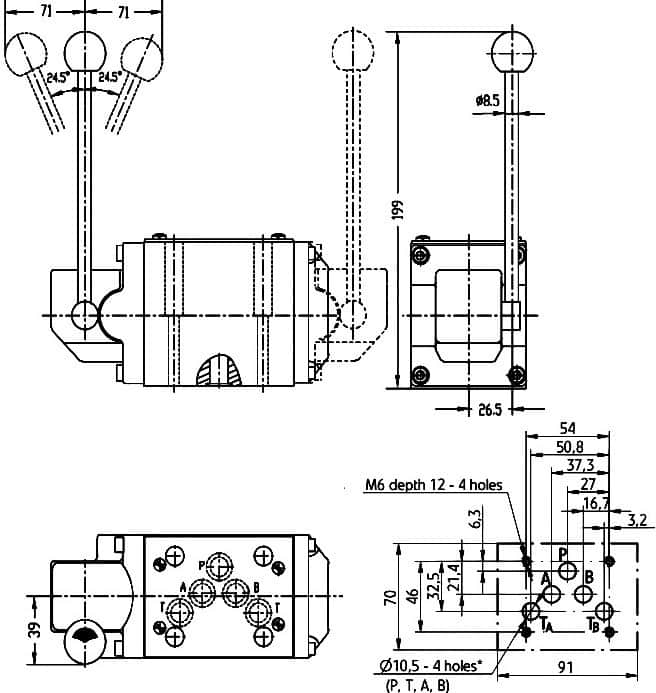

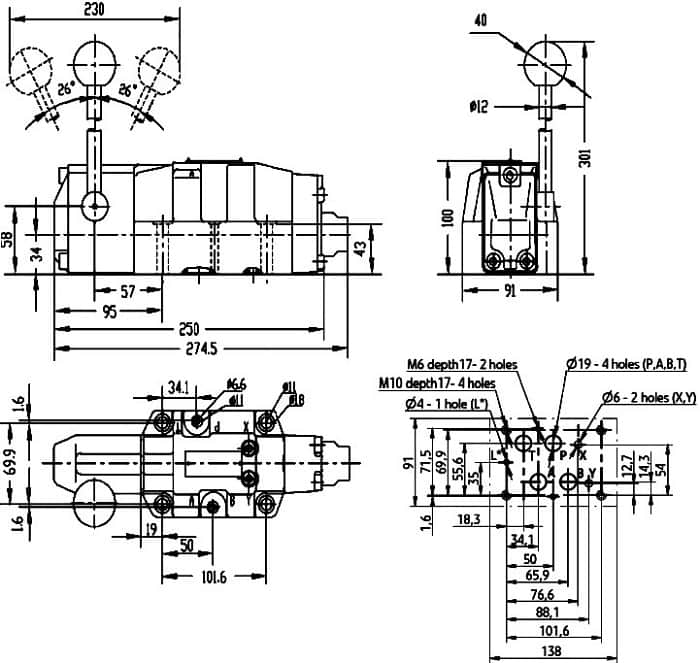

Габаритные и монтажные размеры

WMM6

WMM10

WMM16

WMM25

Заключение

Гидравлические распределители играют ключевую роль в управлении потоками рабочей жидкости в гидравлических системах. От их слаженной работы зависит эффективность, надежность и безопасность техники. Разнообразие видов распределителей позволяет подобрать оптимальное решение для любой задачи, обеспечивая надежную и эффективную работу гидросистем. Понимание назначения, видов и принципов работы этих гидроаппаратов является важным шагом на пути к созданию и эксплуатации современных гидравлических систем, ключ к успешному управлению мощью гидравлики.
