Комплектующие маслостанций — это дополнительные компоненты, которые расширяют функциональность и повышают надежность гидравлических систем.
Они позволяют оптимизировать работу оборудования, повысить удобство эксплуатации и обслуживания, улучшить контроль над процессами и обеспечить безопасную эксплуатацию.
Аксессуары включают в себя различные устройства фильтрации, контроля, соединения: фильтры-сапуны и заливные горловины, маслоуказатели, смотровые люки, крепления для насосов (колокола), муфты.
Далее речь пойдет о об этих устройствах производства MP Filtri.
Заливные горловины с воздушным фильтром (сапуном)
Заливные горловины служат для удобной заливки масла и оснащены фильтрами-сапунами, которые предотвращают проникновение влаги и загрязнений в бак маслостанции.
Компания MP Filtri производит сапуны с горловинами серий SA, TA, TAP.

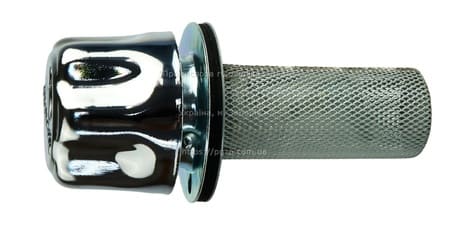

Фильтры сапуны с заливными горловинами серии SA
Серия SA, включающая в себя модели SA036, SA053, SA075, SA115, SA145, SA185, представляет собой металлические фильтры-сапуны, предназначенные для защиты гидробаков от твердых частиц загрязнений, находящихся в воздухе.
Эти фильтры монтируются прямо на бак и обладают прочной конструкцией, что позволяет использовать их в самых сложных условиях эксплуатации.
Они применяются в гидросистемах промышленного оборудования, а также мобильной техники с расходом до 2500 л/мин.
Пропускная способность SA, л/мин.
Сапуны имеют наружные резьбы до G 2 1/2″, изготавливаются из стали, уплотнения — NBR, сменный фильтрующий элемент — из бумаги, пропитанной специальной смолой. Тонкостью фильтрации — 3 и 10 мкм.

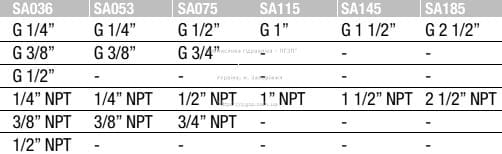

Доступные соединения

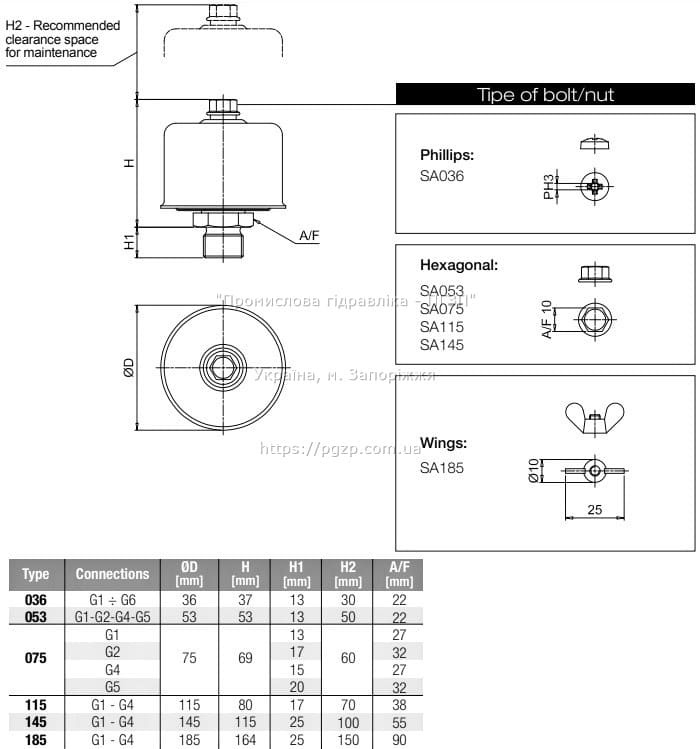

Габаритные размеры фильтров-сапунов серии SA
Воздушные сапуны и заливные пробки ТА
TA46, TA80 — серии металлических фильтров-сапунов для защиты гидробака от твердых загрязнений, содержащихся в воздухе.
Они устанавливаются непосредственно на гидробак.
Производятся как в комплекте с сеткой, так и без сетки.
Доступны с резьбовыми и фланцевыми соединениями.
Технические характеристики сапунов TA 46, TA 80
| Параметры | Серия TA46 | Серия TA80 |
| Расход, л/мин. | 150-200 | 450-550 |
| Тонкость фильтрации, мкм. | 3, 10 | |
| Рабочая температура жидкости, °C | -25 – +100 | |
| Материал фильтрующего элемента | бумага с пропиткой из смолы (3 мкм), полиуретан (10 мкм) | |
| Материал сапуна и горловины | сталь | |
| Материал уплотнения | NBR | |
| Соединения | G 1/4″ | G 3/4″ |

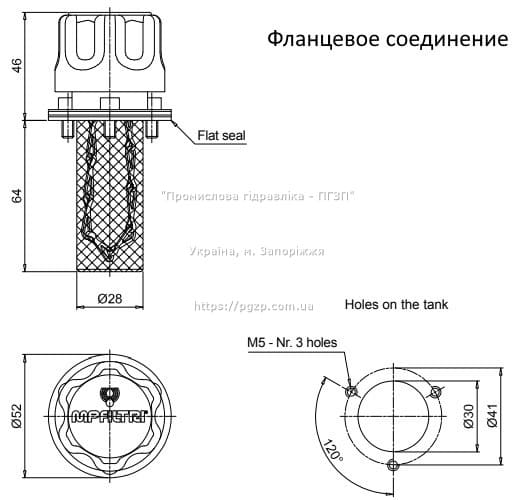

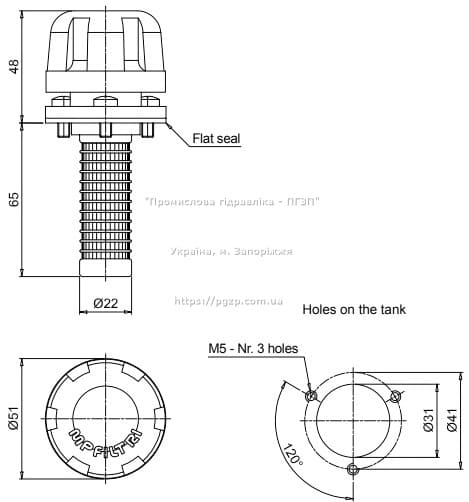

Габаритно-присоединительные размеры TA 46

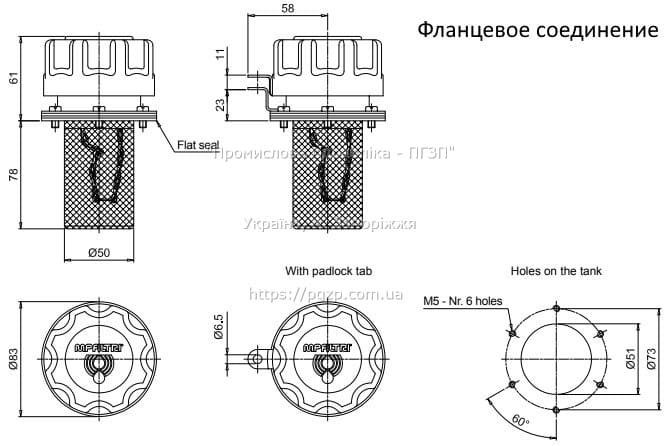

TA 80
Фильтр-сапуны и горловины заливного отверстия линейки ТАР

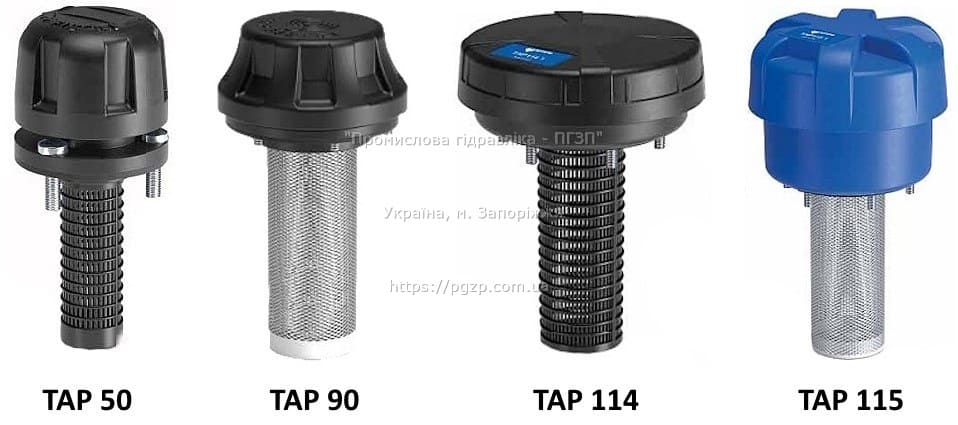

TAP 50, TAP 90, TAP 114, TAP 115 — это серии сапунов и заливных горловин для защиты бака от твердых загрязнений, содержащихся в воздухе, а также для заливки жидкости в системы во время ввода их в эксплуатацию и техобслуживания. Эти устройства устанавливаются непосредственно на гидробаке.
Сапуны TAP50, TAP114, TAP115 выпускаются с сетками, TAP90 — как с сетками, так и без. Также доступны варианты с клапанами давления, с ушками для замка, с щупом и варианты без этих частей.
Технические параметры воздушных фильтров с горловинами TAP
| Параметры | Серия TAP 50 | Серия TAP 90 | Серия TAP 114 | Серия TAP 115 |
| Расход, л/мин. | 180-200 | 450-550 | 1450-1600 | 1600-2150 |
| Тонкость фильтрации, мкм. | 3, 10 | 3, 10 | 10 | 3, 10 |
| Рабочая температура жидкости, °C | -25 – +100 | |||
| Материал фильтрующего элемента | бумага с пропиткой (3 мкм), полиуретан (10 мкм) | бумага с пропиткой (3 мкм), полиуретан (10 мкм) | бумага с пропиткой (10 мкм) | микрофибра (3 мкм), бумага с пропиткой (10 мкм) |
| Материал сетки | полиамид | сталь, полиамид | полиамид | сталь |
| Материал горловины | полиамид | полиамид | полиамид | полиамид |
| Материал уплотнения | NBR, FPM | NBR | NBR | NBR, FPM |
| Соединения | G 3/4″ | G 3/4″, 3/4″ NPT, M 52×2, G 1 1/2″ | фланец | фланец |

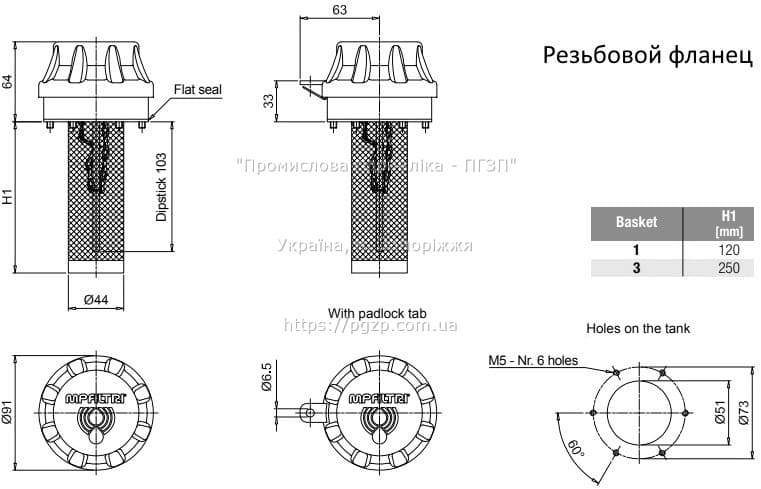

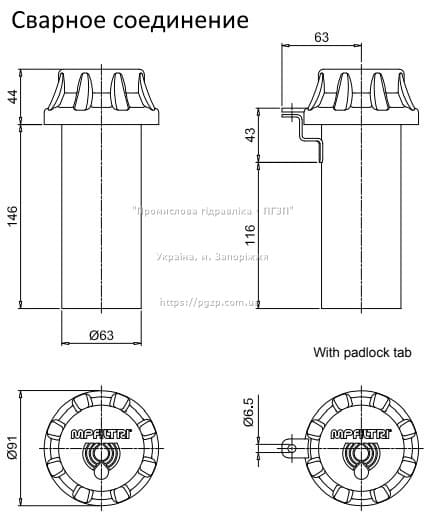

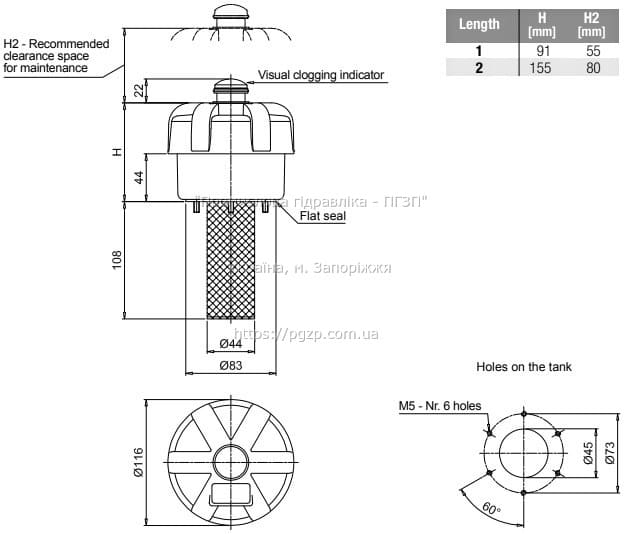

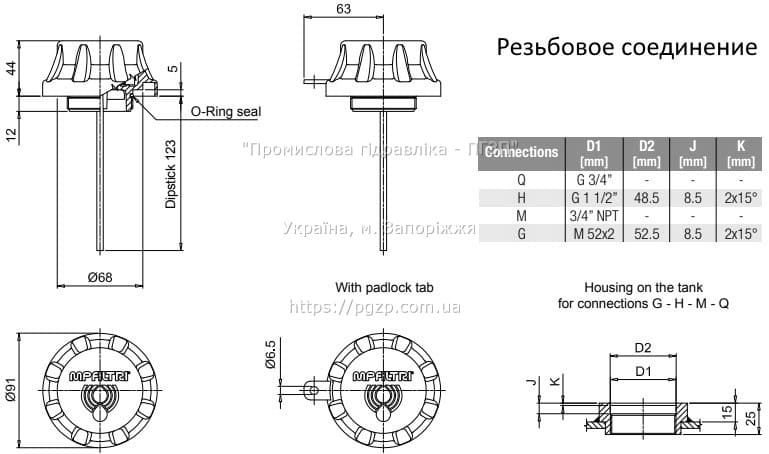

Габаритно-присоединительные размеры сапунов серии ТАР
ТАР50

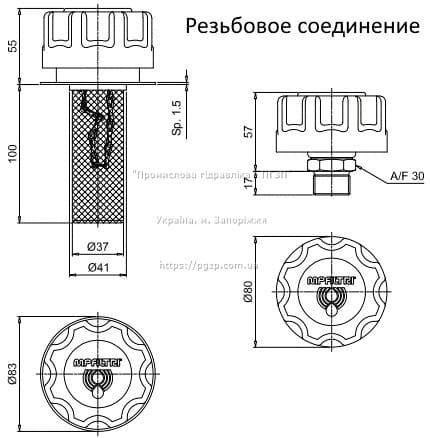

ТАР90

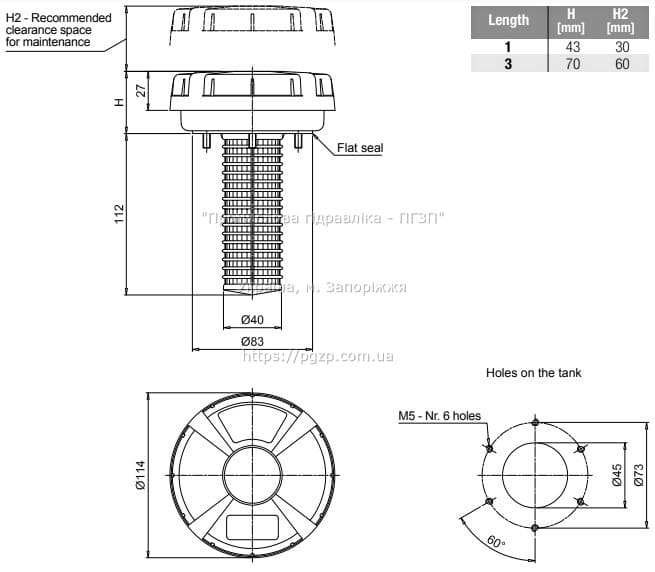

ТАР 114
ТАР115
У нас действует 3 ценовых диапазона: розница, опт, дилерство!
Предоставляем гарантию на оборудование: 1 год.
ВОЗМОЖНА БЕСПЛАТНАЯ ДОСТАВКА ПО УКРАИНЕ!
Заливные горловины с воздушным фильтром (сапуном):
- Фильтры сапуны с заливными горловинами серии SA
- Воздушные сапуны и заливные пробки ТА
- Фильтр-сапуны и горловины заливного отверстия линейки ТАР
На складе в наличии есть все модификации данных устройств, а также аналоги производства стран ЕС, Украины, Турции.
Указатели уровня масла (маслоуказатели) MP Filtri
Указатели уровня жидкости применяются для индикации уровня (иногда и температуры) масла в баке, чтобы при необходимости оператор мог своевременно доливать масло. По своей конструкции масляные указатели могут быть глазковыми, поплавковыми и визуальными.
Компания MPFiltri производит маслоуказатели серий LVK, LVA, LCC, LCP. Узнаем о них больше.
Индикаторы уровня масла LVK
LVK 10, LVK 20, LVK 30 — модельный ряд визуальных электроконтактных индикаторов уровня масла, предназначенных для контроля уровня жидкости в баке при температуре от -20 °C до +80 °C.
Они монтируются непосредственно на боковой стенке бака.
Поплавок, изменяя своё положение вместе с изменением уровня жидкости, движется вдоль корпуса индикатора. Встроенный в поплавок магнит активирует герконовый датчик, закреплённый в корпусе.
Индикаторы LVK могут быть выполнены как с термостатом, так и без. Изготавливаются они из таких материалов: корпус и поплавок — из полиамида, винты — из никелированной латуни, уплотнение — NBR.

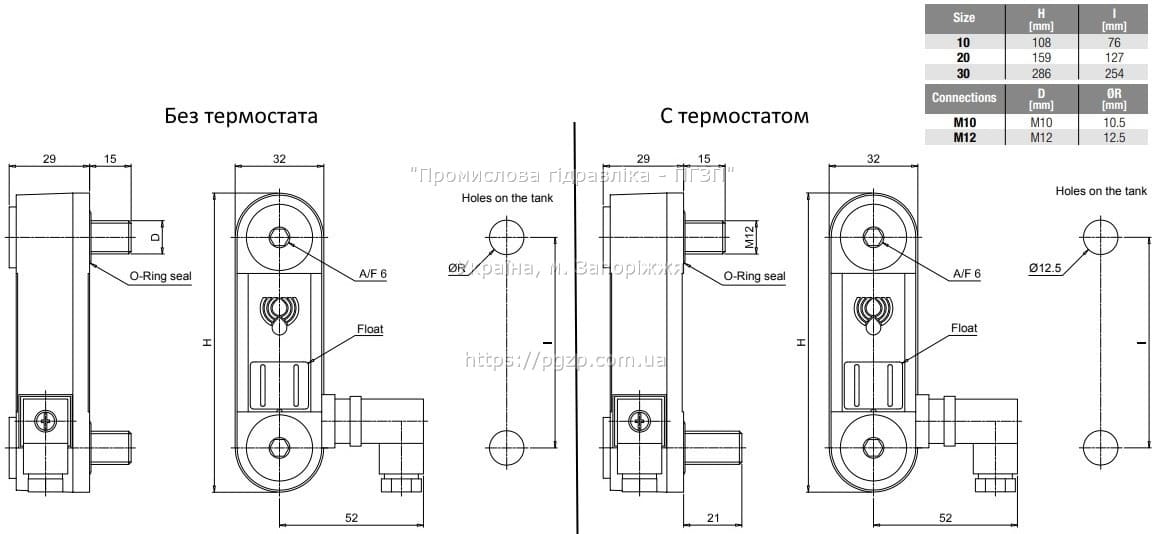

Габаритные и присоединительные размеры LVK
Маслоуказатели LVA
LVA 10, LVA 20 и LVA 30 — это линейка визуальных указателей уровня жидкости из полиамида, предназначенных для визуального контроля уровня жидкости в баке.
Эти индикаторы устанавливаются на боковой стороне резервуара.
Жидкость поступает через нижний соединительный винт, и её легко видно через прозрачный экран.
Для удобства контроля уровня предусмотрены белая фоновая пластина, а также оранжевая и синяя линии, обозначающие минимальный и максимальный уровни соответственно.
Рабочая температура — от -25 °C до +80°C.
Изготавливаются данные индикаторы как с термометрами, так и без.
Соединения с наружной резьбой М10, М12, G 3/8”, G 1/2”.

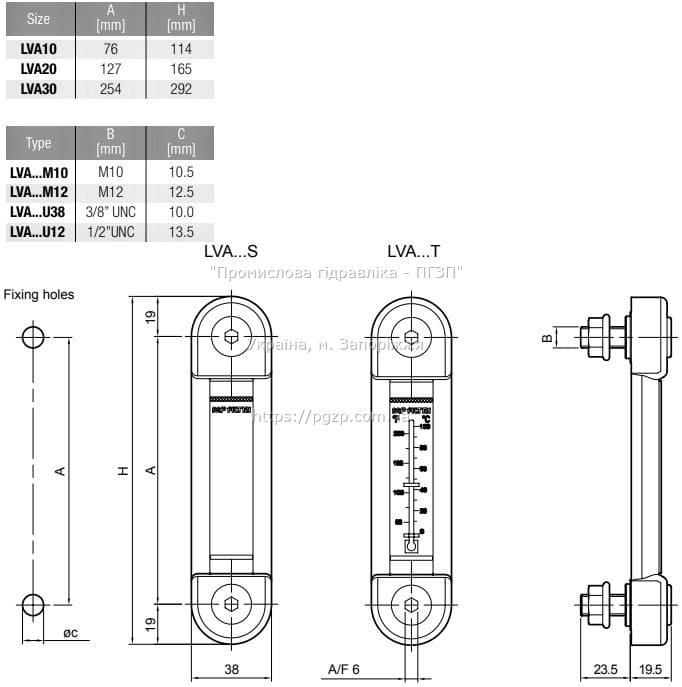

Габаритно-присоединительные размеры индикаторов LVA
Указатели уровня серий LCC и LCP
LCC и LCP — это серия компактных пластиковых визуальных индикаторов уровня масла, выполненных в круглой форме (глазок) для контроля уровня жидкости в баке.
Они монтируются на боковой стороне бака.
Специально разработанный экран позволяет наблюдать за уровнем жидкости из любого положения.
Можно выбрать корпуса из полиамида или алюминия, уплотнения — NBR или неорганическое волокно.
Маслоуказатели LCC и LCP производятся со специальным крепежным комплектом или без.

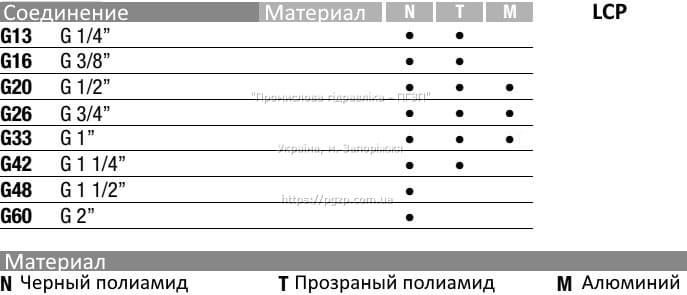

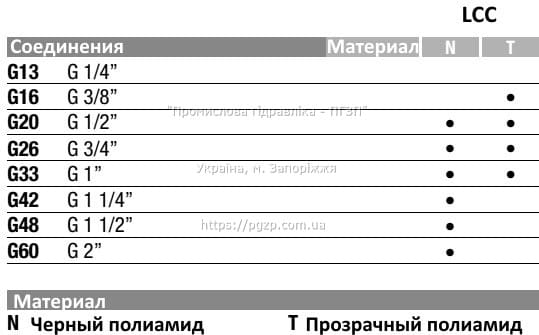

Они доступны с наружными резьбами следующих размеров
Габаритно-присоединительные размеры

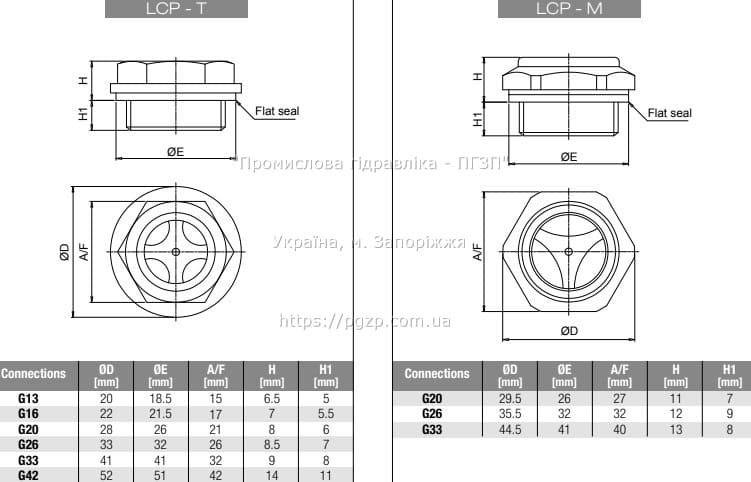

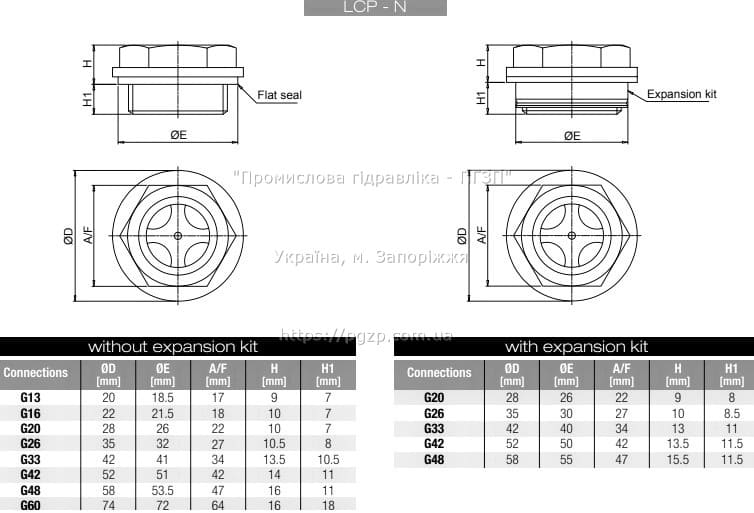

Маслоуказатели серии LCP

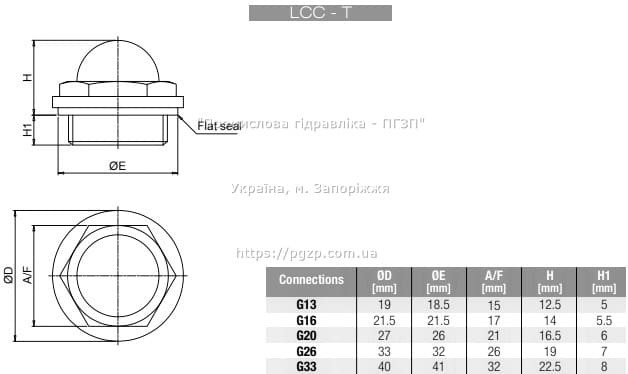

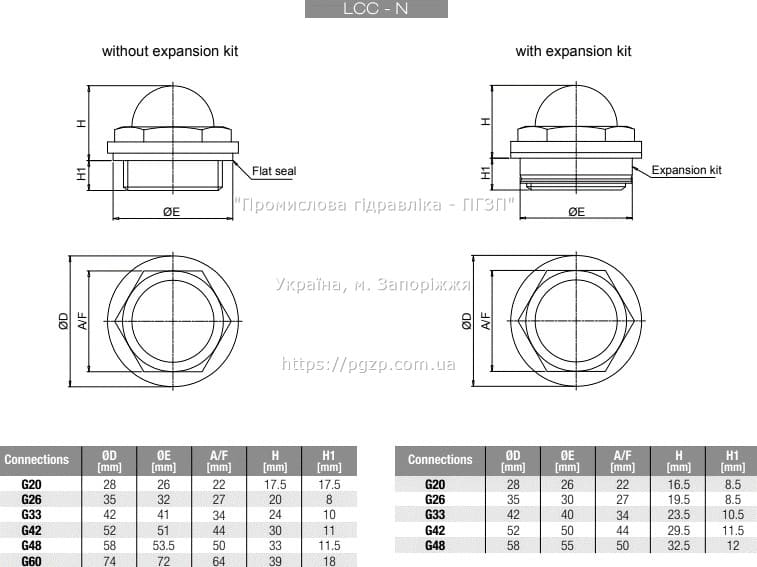

Маслоуказатели серии LCC
Смотровые люки для гидробаков серии ОВ
MP Filtri выпускает чистящие крышки серии OB, которые предназначены для осмотра и очистки масляного бака.
Технологические люки изготавливаются различных размеров (OB275, OB350, OB400, OB356, OB475) с диаметрами от 250 до 475 мм из алюминиевого сплава, литого под давлением.
Уплотнение — NBR, FPM. Могут иметь 4, 6 или 8 крепежных отверстий.
Диапазон рабочих температур — от -30°С до +80°С.
Для улучшения обслуживания на люки могут быть установлены визуальные индикаторы уровня серий LVA или LCP.

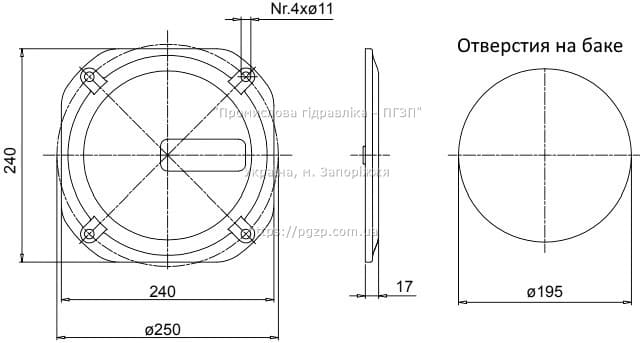

Габаритные размеры люков приведены ниже.
OB275

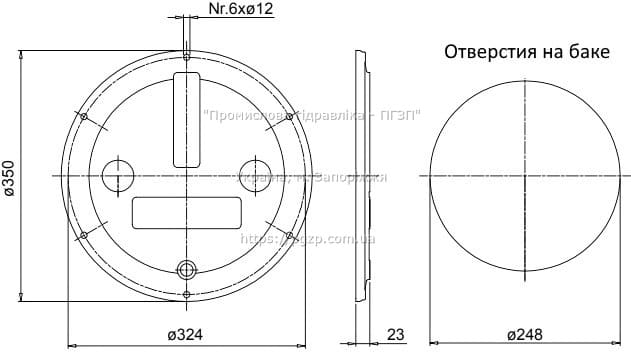

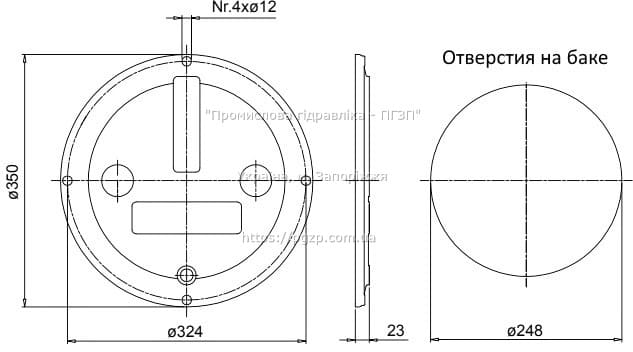

OB350
OB356

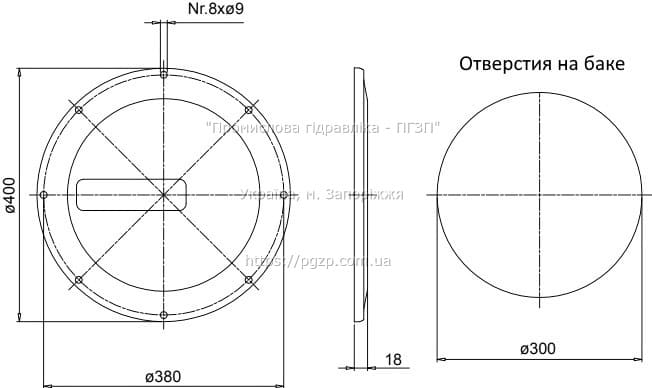

OB400

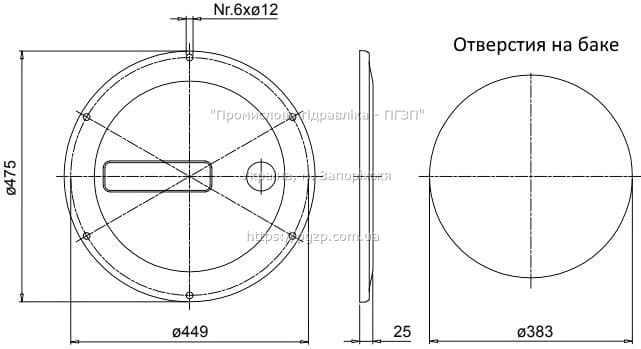

OB475

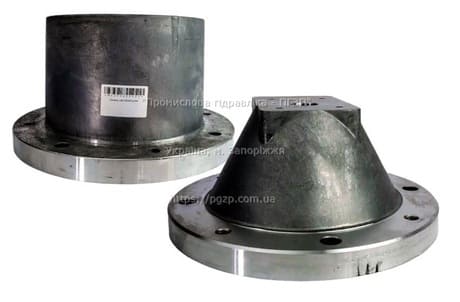

Соединительные колокола MP Filtri
Колокол (переходник, крепление для насоса, фланец) — это специальная муфта из алюминия, имеющая цилиндрическую или коническую форму, которая используется для соединения электродвигателя с гидравлическим насосом. Он передает крутящий момент от двигателя к гидронасосу, обеспечивая прочное и стабильное соединение. Переходник также способствуют точному выравниванию и центрированию валов двигателя и гидронасоса, что снижает вибрации и износ. Его конструкция позволяет не только объединить два механизма, но и служит в качестве акустического демпфера, значительно снижая шум во время работы оборудования. Такой эффект достигается благодаря геометрии и свойствам материала колокола, которые помогают рассеивать и поглощать звуковые волны.
Рассмотрим особенности и характеристики фланцев MPFiltri серий LMC и LMG.
Переходники серии LMC
Колокола серии LMC предназначены для соединения двигателей IEC размером от 80 до 315 с насосами, имеющими фланец по стандарту ISO3019 или SAE.
Они применяются как для наружного монтажа, так и для погружения в масло.
Рабочая температура — от -30 °C до +80 °C. Крепления LMC производятся следующих типоразмеров: LMC 200, LMC 250, LMC 300, LMC 350, LMC 400, LMC 450, LMC 550, LMC 660.
Они изготавливаются из таких материалов:
- Корпус колокола и фланец насоса: алюминиевый сплав, литой под давлением.
- Комплект винтов: сталь.
- Прокладки: специальная бумага (Guarnital).
- Пробка для осмотра: полиамид.

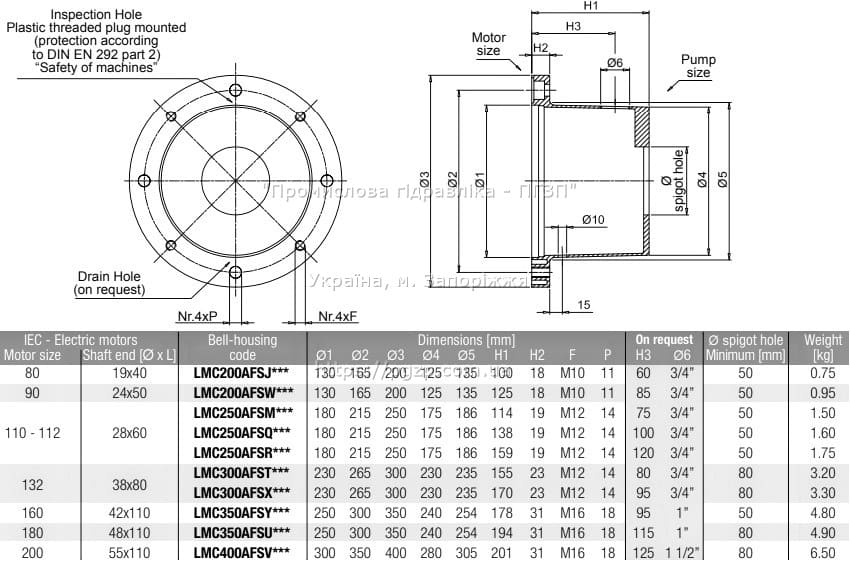

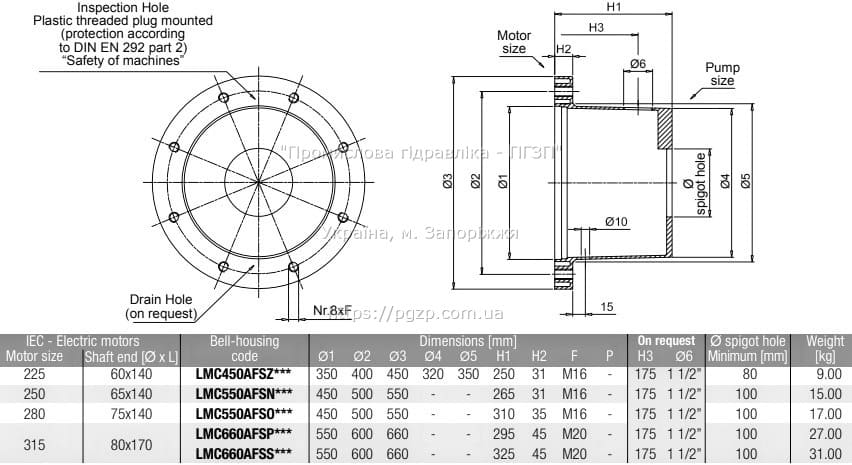

Габаритные и присоединительные размеры LMC
Крепления для насосов LMG
Фланцы серии LMG (LMG 140, LMG 141, LMG 160, LMG 161, LMG 200, LMG 201, LMG 250, LMG 251, LMG 300, LMG 351, LMG 400, LMG 450, LMG 550, LMG 660) предназначены для соединения шестеренчатых насосов и электродвигателей IEC размером от 63 до 315.
Может исполняться как с центральным съемным кольцом муфты, так и без него, из таких материалов:
- корпус колокола: сплав алюминия, литой под давлением;
- центральное кольцо: оцинкованная сталь;
- прокладка: специальная бумага — Guarnital.

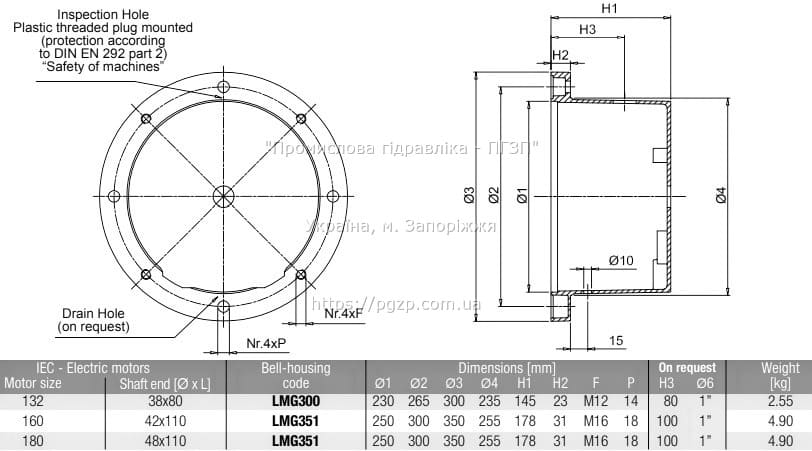

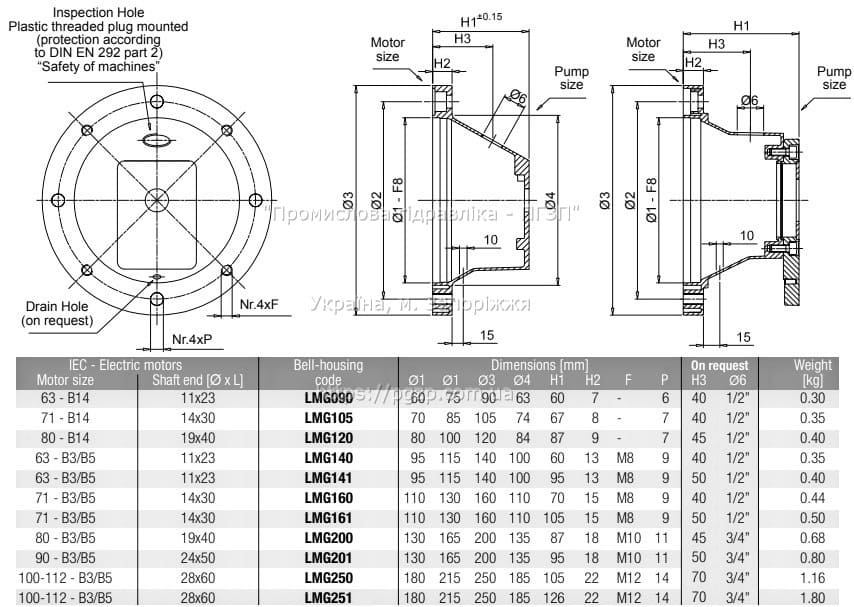

Габаритно-присоединительные размеры переходников серии LMG
Соединительные муфты и упругие элементы
Соединительные полумуфты — специальные компоненты, применяемые для соединения валов электродвигателя и гидронасоса.
Их основная функция — передача крутящего момента от двигателя к насосу, что гарантирует надежную и эффективную работу системы с минимальными потерями механической энергии.
Муфты удобны в установке, компенсируют небольшие смещения валов и поглощают удары и вибрации, что способствует увеличению срока службы как самих муфт, так и всего оборудования.
Для снижения вибраций и ударных нагрузок между полумуфтами применяются эластичные компоненты (зубчатые вставки, пауки).
Перейдем к подробному обсуждению муфт SGE и зубчатых вставок EGE производства MP Filtri
Полумуфты серий SGEA, SGEG
Полумуфты SGE обеспечивают надежную передачу мощности между электродвигателем и ведомым элементом.
Они эффективно снижают удары и вибрации, а также компенсируют радиальные, угловые и осевые смещения.
Муфты можно устанавливать как в горизонтальном, так и в вертикальном положении, при этом они справляются с вибрациями и изменениями нагрузки.
Эти изделия подходят для цилиндрических валов с метрическими и дюймовыми размерами, а также для шлицевых валов в соответствии со стандартами DIN, ISO и SAE.
Муфты серии SGEA изготавливаются из алюминия, а SGEG — из чугуна en-GJL-250. Для первых доступны размеры 01, 21, 31, 51, для вторых — 01, 30, 40, 60, 80, 90. Полумуфты SGEA могут быть с установочным винтом и без.

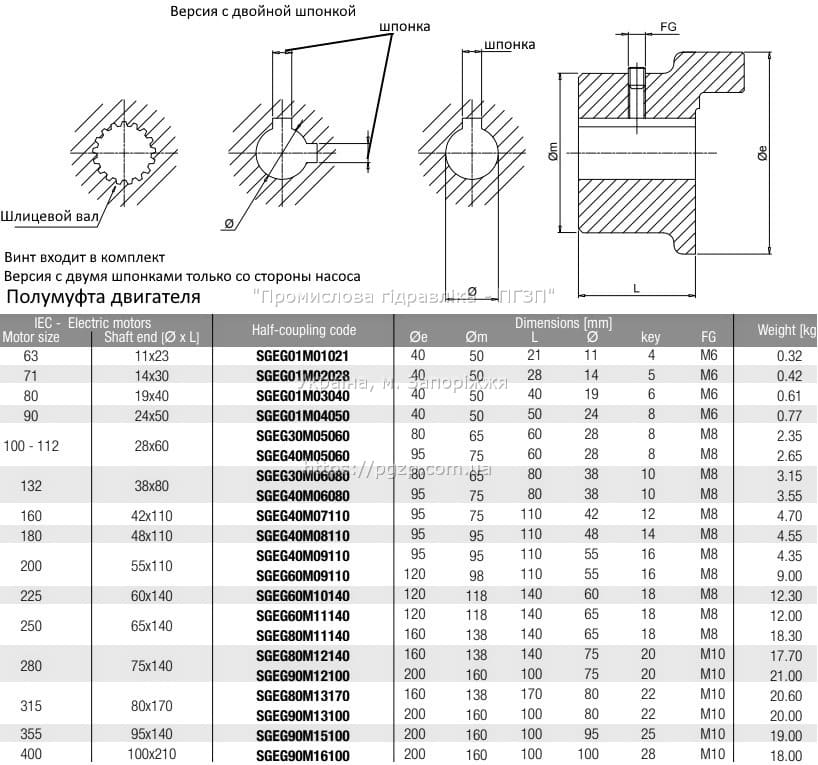

Габаритные и монтажные размеры полумуфт SGEG

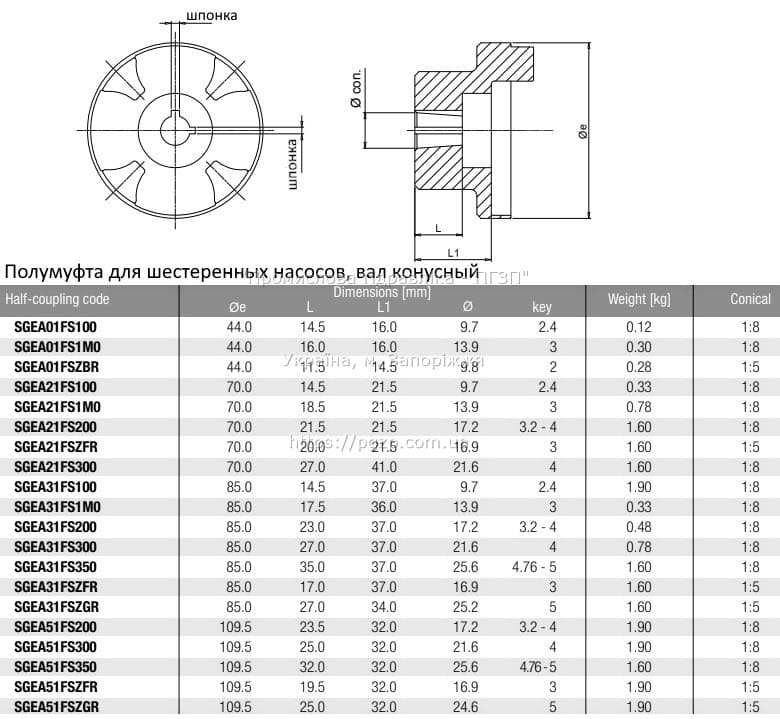

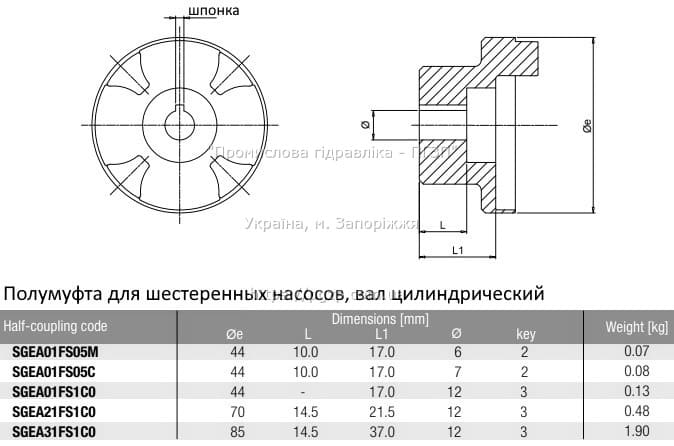

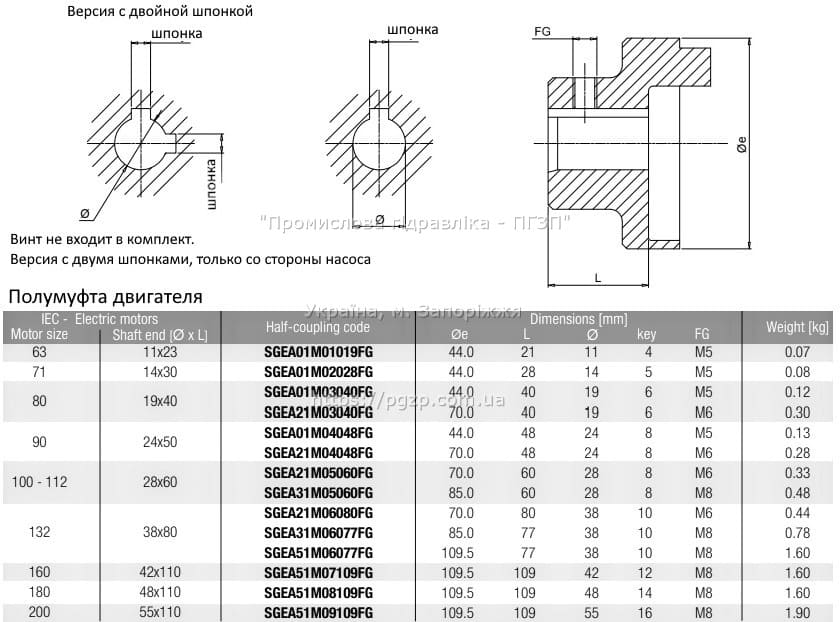

Габаритные и монтажные размеры полумуфт SGEA

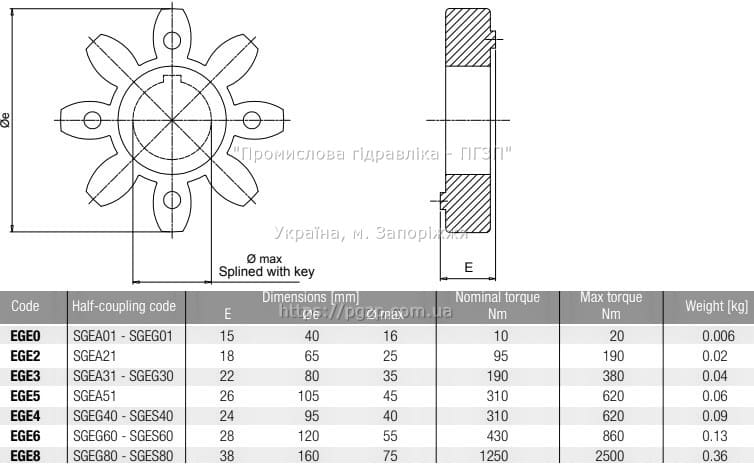

Упругие элементы серии EGE
Зубчатые вставки предназначены для виброизоляции и демпфирования ударных нагрузок.
Их эластичность обеспечивает плавную работу механизмов, снижая шум и продлевая срок службы оборудования.
Эти детали изготавливаются из черной маслостойкой резины или полиуретана Laripur-LPR202-95A красного цвета и используются для соединения двух частей гибкой муфты (двигатель и насос).
Элементы из полиуретана подходят для применений, где передается высокий крутящий момент.
Резиновые вставки выпускаются диаметром от 40 до 160 мм, а полиуретановые — 40-200 мм.
Их габаритные размеры приведены на рисунках.
EGE

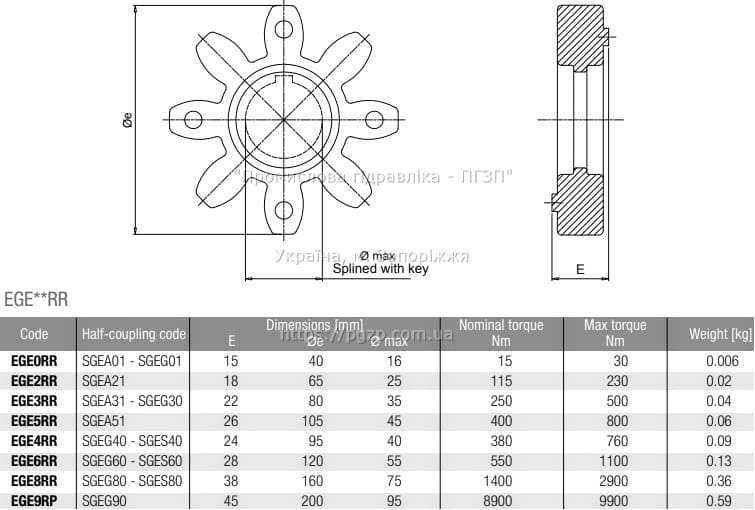

EGE..RR
Заключение
В данной статье мы подробно рассмотрели ассортимент аксессуаров для маслостанций, предлагаемых компанией MP Filtri. Каждый из этих компонентов играет важную роль в обеспечении эффективной и бесперебойной работы гидравлических систем.
Фильтры-сапуны и заливные горловины защищают систему от загрязнений, обеспечивая подачу чистого воздуха и предотвращая попадание влаги и пыли. Маслоуказатели позволяют контролировать уровень масла в баке, что важно для предотвращения работы системы «насухо». Смотровые люки обеспечивают удобный доступ для визуального осмотра внутренних компонентов маслостанции. Колокола и полумуфты служат для соединения валов насосов и электродвигателей, обеспечивая надежную передачу крутящего момента.
Регулярная проверка и замена изношенных компонентов позволит продлить срок службы оборудования и снизить риски возникновения аварийных ситуаций. Использование оригинальных комплектующих MP Filtri гарантирует высокую степень совместимости с оборудованием, долговечность и надежность работы. Поэтому рекомендуется приобретать их только у официальных дилеров.
“ПГЗП — Украина” является официальным представителем компании MP Filtri. У нас вы можете купить оригинальный фильтр-сапун, колокол, полумуфту MPFiltri или другое комплектующее для гидростанций по доступной цене. Ждем ваших заказов!
