Шестеренные насосы серии «К» типа MGP/GP. Назначение, применение, технические характеристики, принцип действия
Насосы шестеренные с внешним зацеплением представляют собой компактные и прочные устройства, основанные на принципе шестеренного механизма. Их конструкция включает в себя две одинаковые шестерни — ведущую и ведомую. Ведущая шестерня приводится в движение двигателем, и она приводит в движение другую шестерню, ведомую. Шестерни вращаются в противоположные стороны и зацепляются друг с другом. Когда шестерни выходят из зацепления, они создают расширяющийся объем на входной стороне насоса. Зубья шестерен захватывают перекачиваемую среду и прижимают её к внутренним стенкам корпуса. Среда заполняет впадины между зубьями, проходит в зону нагнетания, а затем на выходной патрубок.
Насос MGP (GP) серии «К»: Назначение, применение
В этой статье хотим обратить внимание на шестеренные насосы с внешним зацеплением группы MGP (GP) серии «К». Основное назначение этих насосов — генерировать гидравлическую энергию путем преобразования механической энергии в энергию жидкости. Они могут использоваться для перекачки масла, топлива, гидравлической жидкости, воды и других смазочных материалов. Применяются в промышленных машинах и оборудовании, таких как гидравлические прессы, станки, системы обработки материалов, гидравлические силовые установки, а также в мобильной технике. Гидронасосы GP играют решающую роль в питании и управлении различными гидравлическими системами, обеспечивая необходимое усилие для работы цилиндров, клапанов и других гидравлических компонентов.
Производители шестеренных насосов типа GP
Шестеренчатые гидронасосы группы MGP(GP) производятся многими компаниями в различном ценовом сегменте. Вот некоторые из них:
- «Bosch Rexroth» (Германия). Специализируется на разработке и производстве промышленного оборудования, включая гидравлические и пневматические системы, электроприводы, насосы и управляющие системы. Они являются одним из ведущих мировых производителей гидравлического оборудования и технологий.
- «Hydro-Pack» (Турция). Ведущий производитель гидравлического оборудования. Компания специализируется на производстве гидравлических насосов, клапанов и силовых агрегатов. Компания Hydro-Pack известна своими постоянными инновациями и разработкой новых технологий, что позволяет компании предоставлять продукцию высокого качества
- «Oleodinamica Mozioni» (Италия). Специализируется на производстве гидравлического оборудования (распределителей давления и расхода), гидрораспределителей, монтажных плит для них, шестеренных и аксиально-поршневых насосов и двигателей, манометров и переключателей для манометров.
- «Гидросила» (Украина). Крупнейший производитель насосов шестеренных НШ, аксиально-поршневых машин АПМ, гидрораспределителей, гидроцилиндров.
Особенности и характеристики насосов шестеренных группы MGP

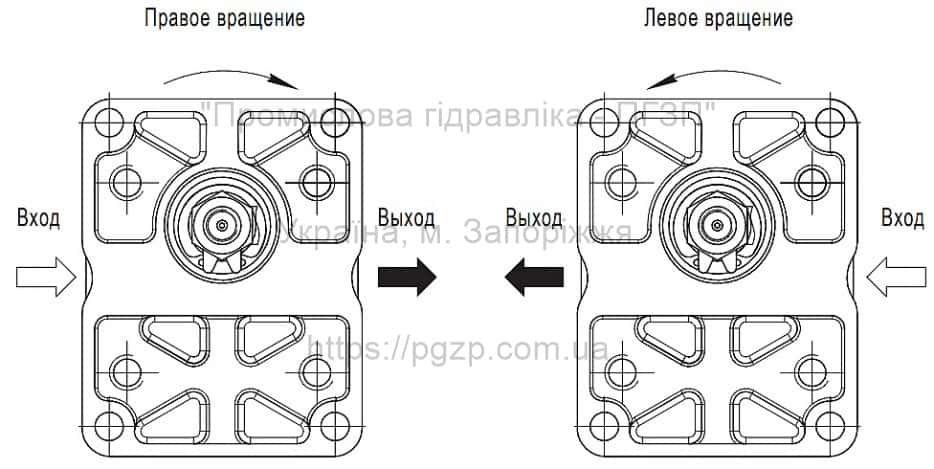

Насосы шестеренные серии «К» группы GP изготавливаются со сквозным корпусом из алюминия. Вращение вала насоса — правостороннее или левостороннее. Монтажные фланцы и задние крышки насосов изготовлены из алюминия или чугуна. В задней крышке встроены клапаны. В насосах установлены подшипники для тяжелых применений. Благодаря использованию цельнолитых втулок из высокопрочного алюминиевого антифрикционного сплава и металлофторопластовых подшипников насосы имеют высокие эксплуатационные и прочностные характеристики. Уплотнение втулок манжетами со специальным износостойким защитным элементом позволяет снизить внутренние утечки рабочей жидкости и добиться высокого объемного КПД. Рабочие жидкости: минеральные масла с кинематической вязкостью 17-65 мм²/с при температуре до +100°С.

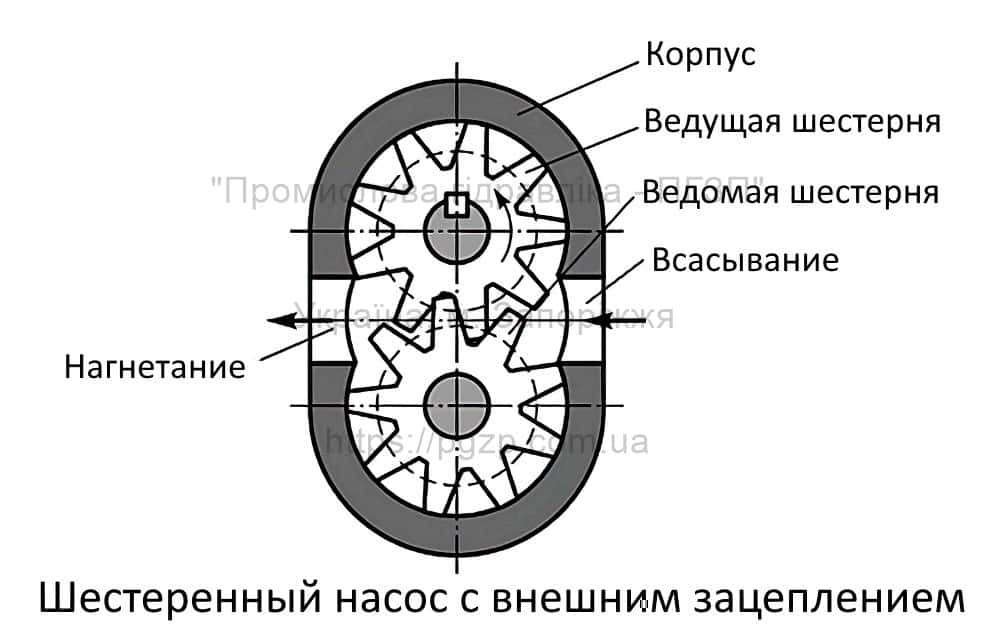

Шестеренные насосы GP: Схема основных элементов

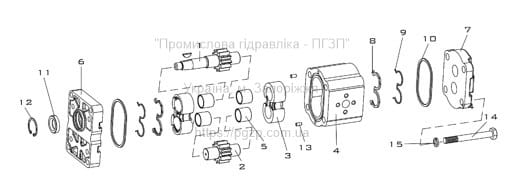

1.Ведущая шестерня; 2. Ведомая шестерня; 3. Корпус подшипника; 4. Корпус; 5. Подшипник скольжения; 6. Монтажный фланец; 7. Задняя крышка; 8. Компенсационное уплотнение; 9. Защитная пластина; 10. Уплотнительное кольцо; 11. Уплотнение вала; 12. Стопорное кольцо; 13. Центровочный штифт; 14. Винт; 15. Шайба
Условия работы
| Давление на входе (макс) | 0,5-2,5 БАР |
| Минимальная вязкость рабочей жидкости | 10 мм”/БЭС |
| Максимальная начальная вязкость (холодный старт) | 1000 мм”/БЭС |
| Рекомендуемый диапазон вязкости жидкости | 17-65 мм“/БЭС |
Диапазон рабочих температур жидкости уплотнения NBR | -40-100 °С |
Диапазон рабочих температур жидкости ФПМ segaALS (VITON) | -20-170 °С |
| Гидравлическая жидкость | Минеральное масло |
| Класс загрязнения ISO 4406 | 18/15 (>200 БАР), 19/16 (<200 БАР) |
| Класс загрязнения NAS 1638 | 9 (>200 БАР), 10 (<200 БАР) |
Шестеренный гидронасос типа MGP/GP: преимущества
Гидронасосы типа GP имеют ряд преимуществ:
- Высокая эффективность. Насосы шестеренчатые серии «К» разработаны для обеспечения максимальной эффективности, минимизации потерь энергии и оптимизации выходной мощности. Их усовершенствованная гидравлическая конструкция и прецизионная обработка способствуют высокой общей эффективности, что приводит к снижению эксплуатационных расходов.
- Компактный размер. Эти насосы имеют компактные размеры, что позволяет легко интегрировать их в существующие гидравлические системы или устанавливать в условиях ограниченного пространства. Их небольшой размер обеспечивает гибкость при проектировании и установке системы.
- Прочная конструкция. Насосы шестеренные GP типа спроектированы так, чтобы выдерживать сложные промышленные условия. Они имеют прочную конструкцию из высококачественных материалов, что делает их устойчивыми к износу, коррозии и другим видам повреждений. Это обеспечивает долговечность и надежную работу даже в суровых условиях эксплуатации.
- Точное управление. Эти насосы обеспечивают точное управление потоком гидравлической жидкости, что позволяет точно позиционировать и управлять движением гидравлических приводов. Они обеспечивают плавную и быструю работу, позволяя точно контролировать давление и скорость потока в системе.
- Широкий диапазон конфигураций. Насосы типа MGP доступны в различных конфигурациях для удовлетворения конкретных требований применения. Они могут быть настроены с различными рабочими объемами, вариантами монтажа и конфигурациями вала, что позволяет легко интегрировать их в различные гидравлические системы.
- Низкий уровень шума и вибрации. Шестеренчатые гидронасосы MGP спроектированы так, чтобы свести к минимуму шум и вибрацию во время работы, что способствует созданию более тихой и комфортной рабочей среде. Пониженный уровень шума делает насосы типа GP подходящими для применений, где необходимо свести к минимуму шумовое загрязнение.
Насосы серии «К» производятся в типоразмерных группах GP1K, GP2K, GP2.5K, GP3K, которые отличаются производительностью и рабочим объёмом. Каждая группа имеет одинаковые типы валов и фланцев, присоединительные размеры, которые обеспечивают взаимозаменяемость гидравлических шестеренных насосов разных производителей. Давайте более подробно рассмотрим каждую из этих групп.
У нас действует 3 ценовых диапазона: розница, опт, дилерство!
Предоставляем гарантию на оборудование: 1 год.
Насос МГП/ГП:
- MGP1
- MGP2
- MGP2.5
- MGP3
На складе в наличии есть все модификации данных насосов, а также аналоги производства стран ЕС, Украины, Турции.
ВОЗМОЖНА БЕСПЛАТНАЯ ДОСТАВКА ПО УКРАИНЕ!

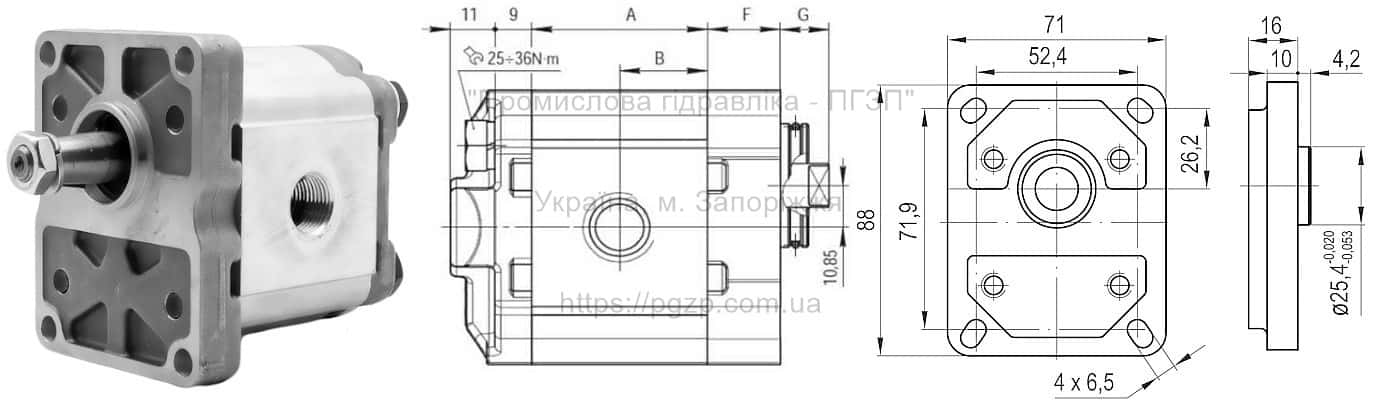

Шестеренные насосы 1-й группы MGP1 (GP1)
Насосы шестеренные серии «К» группы 1 относятся к наиболее используемым гидравлическим узлам в гидравлических системах мобильных машин. Они часто применяются на мини-маслостанциях. Насосы GP 1-й группы имеют номинальное рабочее давление 140-250 бар. Максимальное рабочее давление 180-290 бар. Объем насоса – 1-10 см3. В зависимости от размера насоса максимальная скорость вращения вала достигает до 4000 об/мин. Насос имеет простую конструкцию и компактные размеры. Производится с правосторонним или левосторонним вращением вала. Присоединительная резьба на всасывающей и напорной магистрали – 3/8″или 1/2″ в зависимости от модели. Вал – конический 1:8 под шпонку. Фланец – прямоугольный с 4 болтами.

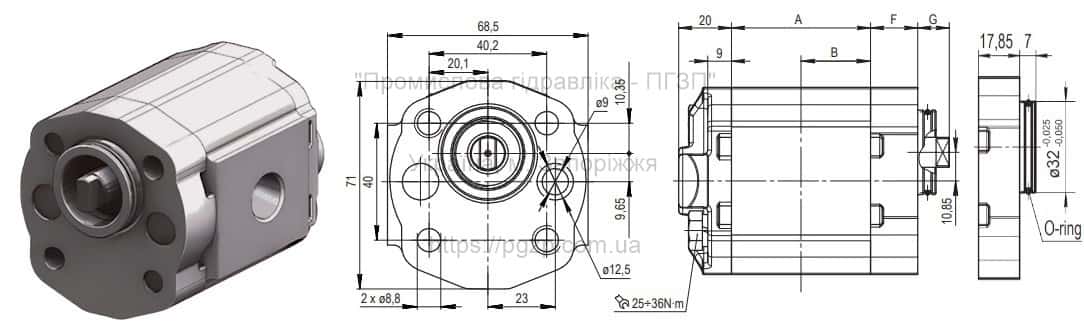

| Модель | Рабочий объем, см³ | Макс. рабочее давление, Бар | Макс. пиковое давление, Бар | Мин. скорость вращения вала, об/мин | Макс. скорость вращения вала, об/мин | Размер А, мм | Размер B, мм | Всасывающий порт | Напорный порт |
|---|---|---|---|---|---|---|---|---|---|
| MGP1K1 | 1 | 250 | 290 | 750 | 4000 | 37,7 | 18,9 | 3/8″ | 3/8″ |
| MGP1K1.2 | 1,2 | 250 | 290 | 750 | 4000 | 38,4 | 19,2 | 3/8″ | 3/8″ |
| MGP1K1.6 | 1,6 | 250 | 290 | 750 | 4000 | 39,9 | 20 | 3/8″ | 3/8″ |
| MGP1K2.1 | 2,1 | 250 | 290 | 750 | 4000 | 41,8 | 20,9 | 3/8″ | 3/8″ |
| MGP1K2.5 | 2,5 | 250 | 290 | 750 | 4000 | 43,3 | 21,7 | 3/8″ | 3/8″ |
| MGP1K3.2 | 3,2 | 250 | 290 | 650 | 4000 | 45,9 | 23 | 3/8″ | 3/8″ |
| MGP1K3.5 | 3,5 | 240 | 280 | 650 | 3500 | 47 | 23,5 | 3/8″ | 3/8″ |
| MGP1K4.2 | 4,2 | 240 | 280 | 650 | 3500 | 49,6 | 24,8 | 3/8″ | 3/8″ |
| MGP1K5 | 5.0 | 230 | 270 | 650 | 3500 | 52,6 | 26,3 | 3/8″ | 3/8″ |
| MGP1K6.2 | 6,2 | 220 | 260 | 600 | 3500 | 57,2 | 28,6 | 1/2″ | 1/2″ |
| MGP1K7 | 7 | 210 | 250 | 600 | 3500 | 60,2 | 30,1 | 1/2″ | 1/2″ |
| MGP1K8 | 8 | 170 | 210 | 600 | 3200 | 63,6 | 31,8 | 1/2″ | 1/2″ |
| MGP1K10 | 10 | 140 | 180 | 600 | 3200 | 71 | 35,5 | 1/2″ | 1/2″ |

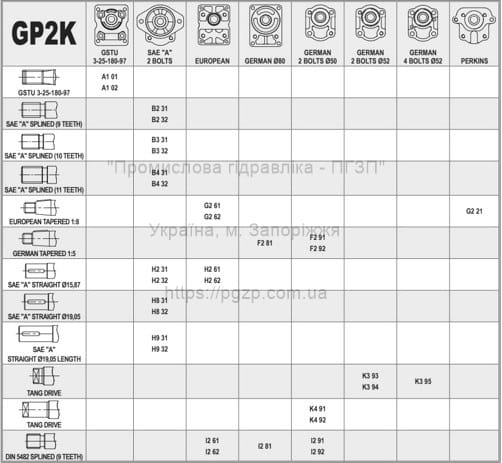

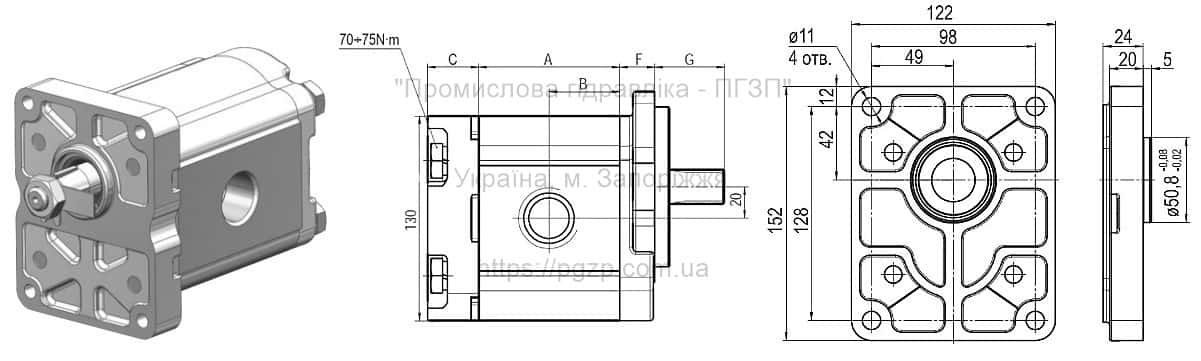

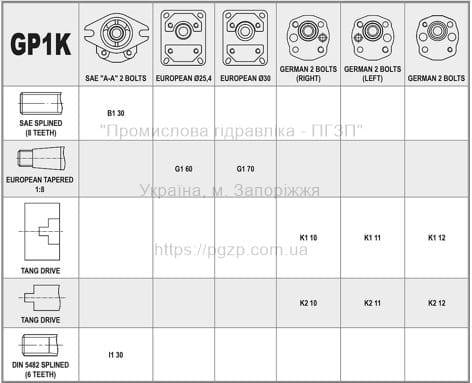

Комбинации монтажных фланцев и валов

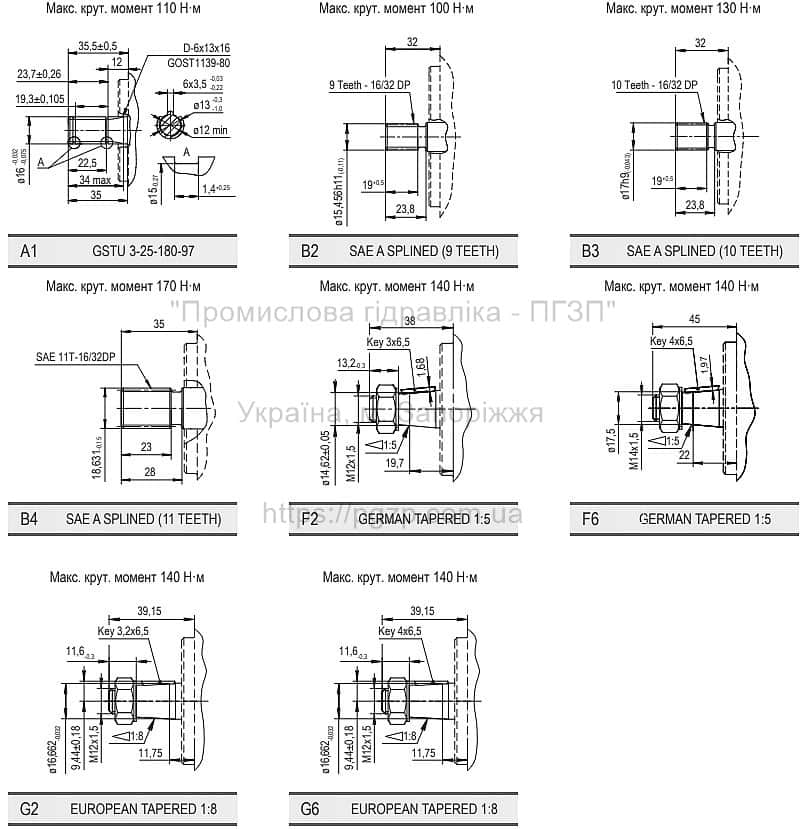

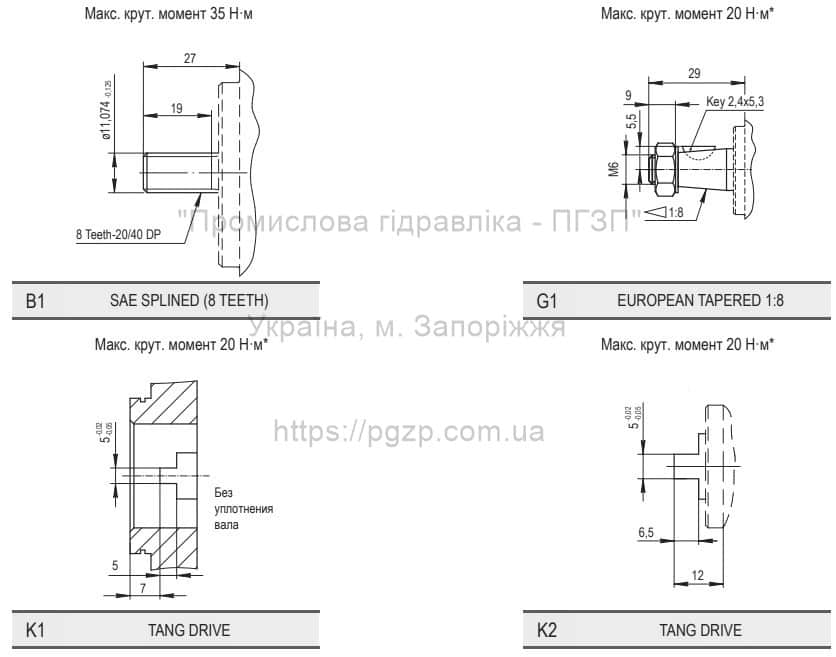

Исполнение валов

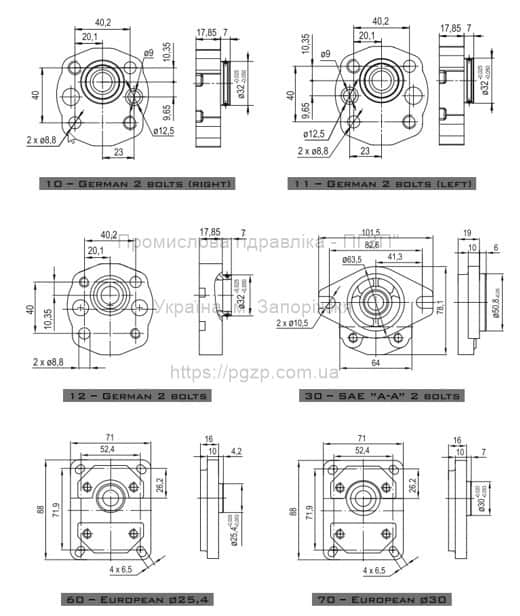

Варианты монтажных фланцев
С 1-й группы GP насосов можно выделить насосы, которые применяются для мини-агрегатов. Эти насосы предназначены для подачи точного количества гидравлической жидкости в мини-гидравлическую систему. Шестеренчатый насос представляет собой насос прямого вытеснения, что означает, что он перекачивает фиксированное количество жидкости за каждый оборот шестерни насоса. Шестеренчатые насосы для мини-агрегатов изготавливаются из высококачественных материалов и компонентов, обеспечивающих надежную работу. Они специально разработаны для использования в компактных гидравлических системах, требующих высокого давления и скорости потока при низком уровне шума. Эти шестеренчатые насосы имеют компактную и легкую конструкцию. Они просты в установке и эксплуатации и требуют минимального обслуживания. Они также очень эффективны, с высоким объемным КПД, что приводит к низкому потреблению энергии. Шестеренчатые насосы для мини-агрегатов предназначены для обеспечения надежного и компактного гидравлического решения, способного выполнять различные задачи. Они обычно используются для небольшой строительной и сельскохозяйственной техники, промышленного оборудования.
Шестеренные насосы 2-й группы MGP2 (GP2)
Шестеренчатые насосы 2-й группы MGP2 — это насосы, в которых для перемещения жидкостей по системе используется принцип объемного вытеснения. Они используются в различных областях, включая гидравлику, системы смазки и химическую обработку. Широко применяются в тракторах и комбайнах, таких как:- тракторы МТЗ 300й серии, 1220, 2522, 3022 и их модификациях;
- тракторы ХТЗ 17121, 17021, 17221, 16231, 16132, 6031, Т-150 и модификациях;
- тракторы импортного производства John Deere 2345, 3100, 3200, 3300, 3400;
- CASE IH CS78, CS86, CS88, CS94;
- Deutz-Fahr 1102, 1202, 2680, 2780, Agrocompact, Agroprima, Agrostar, Agroxtra;
- Landini 12500, 13000, 14000, 5830, 5840, 5860, 5870, 6030, 6040, 6060 и других;
- комбайны Дон 1500, Дон 680, Дон 750, Вектор, Акрос, Нива-Эффект.
| Модель | Рабочий объем, см³ | Макс. рабочее давление, Бар | Макс. пиковое давление, Бар | Скорость вращения вала, об/мин | Размер А, мм | Размер B, мм | Всасывающий порт | Напорный порт |
|---|---|---|---|---|---|---|---|---|
| MGP2K6 | 6,3 | 250 | 300 | 700-4000 | 50,2 | 25,1 | 1/2″ | 1/2″ |
| MGP2K8 | 8,2 | 250 | 300 | 700-3500 | 53,2 | 26,5 | 1/2″ | 1/2″ |
| MGP2K10 | 10 | 250 | 300 | 700-3500 | 56 | 28 | 3/4″ | 1/2″ |
| MGP2K11 | 11,3 | 250 | 300 | 600-3500 | 58 | 29 | 3/4″ | 1/2″ |
| MGP2K12 | 12,5 | 250 | 300 | 600-3500 | 59,8 | 29,9 | 3/4″ | 1/2″ |
| MGP2K14 | 14 | 250 | 300 | 600-3500 | 62,1 | 31,1 | 3/4″ | 1/2″ |
| MGP2K15 | 15 | 250 | 300 | 600-3500 | 63,7 | 31,9 | 3/4″ | 1/2″ |
| MGP2K16 | 17 | 250 | 300 | 600-3000 | 66,9 | 33,5 | 3/4″ | 1/2″ |
| MGP2K17 | 17 | 250 | 300 | 600-3000 | 66,9 | 33,5 | 3/4″ | 1/2″ |
| MGP2K19 | 19 | 220 | 270 | 500-3000 | 69,9 | 35 | 3/4″ | 1/2″ |
| MGP2K20 | 20 | 210 | 250 | 500-3000 | 71,4 | 35,7 | 3/4″ | 1/2″ |
| MGP2K23 | 22,5 | 190 | 230 | 500-3000 | 75,3 | 37,7 | 3/4″ | 1/2″ |
| MGP2K25 | 24,8 | 170 | 210 | 500-2500 | 78,8 | 39,4 | 3/4″ | 1/2″ |
| MGP2K28 | 28 | 150 | 190 | 500-2500 | 83,7 | 41,9 | 3/4″ | 1/2″ |

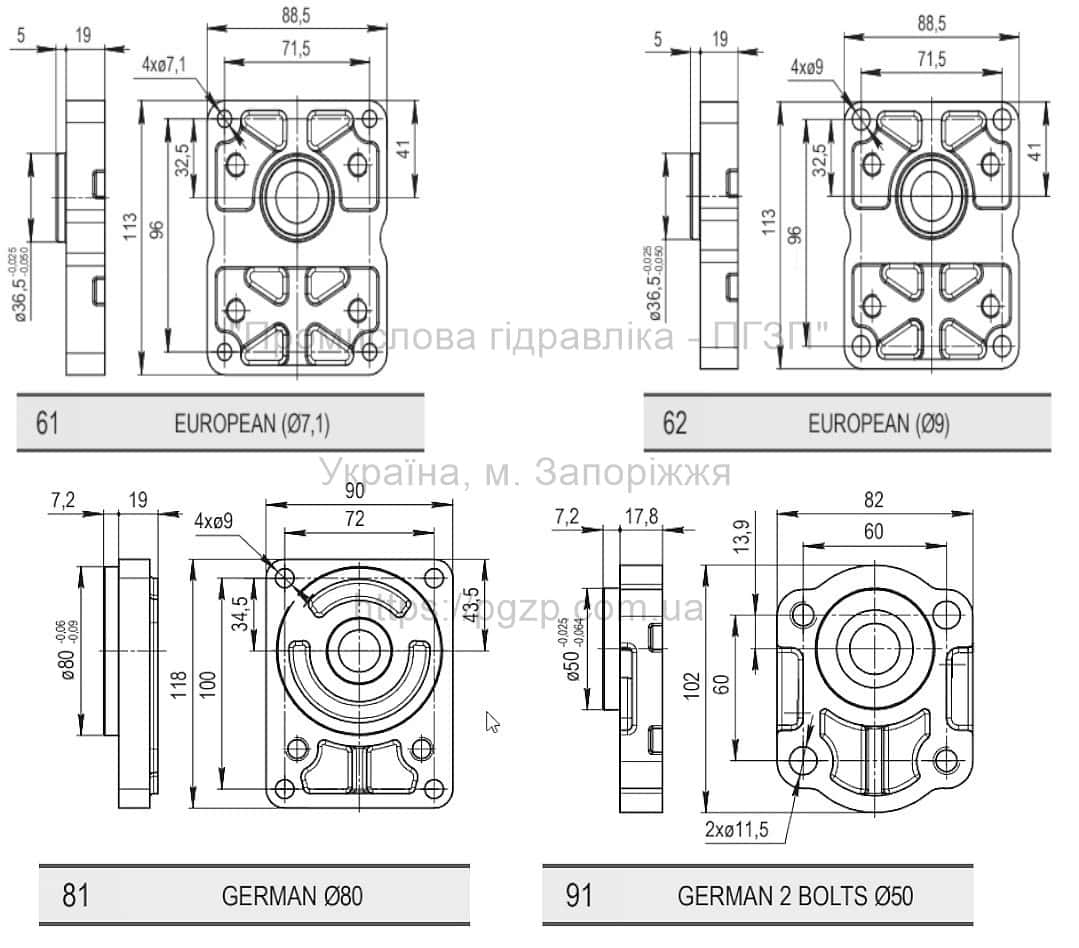

Комбинации монтажных фланцев и валов
Исполнение валов
Варианты монтажных фланцев
Шестеренные насосы группы 2.5 MGP2.5 (GP2.5)
Гидронасосы шестеренчатого типа группы 2.5 используются на стационарных и динамических платформах в различных отраслях (промышленность, сельское хозяйство, автомобильная промышленность, строительство и др.), где требуется передача высоковязких жидкостей. У них высокий объемный КПД даже при высоких рабочих давлениях, низкий уровень шума. Они обладают высокой износостойкостью благодаря системе уравновешивания нагрузок на направляющие втулки. Секционные насосы этого типа применяются в:- комбайнах Ростсельмаш ACROS, VECTOR (в составе тандема насосов ТН112-2);
- комбайнах КВС 2-0601200, КВС 2-0601100Б, КСК 600, КВК 800 и КВК 800Е (входит в состав ТН 112-2);
- полуприцепном комбайне ПКК-2;
- погрузчиках UNC 060, 061, ВМЕ-1560, ВМЕ-1561, ANT 1000.01;
- автогрейдерах ДЗ 122Б, ДЗ 122Б-1, ДЗ 122Б-6, ДЗ 122Б-7, ДЗ-122, ДЗ-143, ДЗ-180.

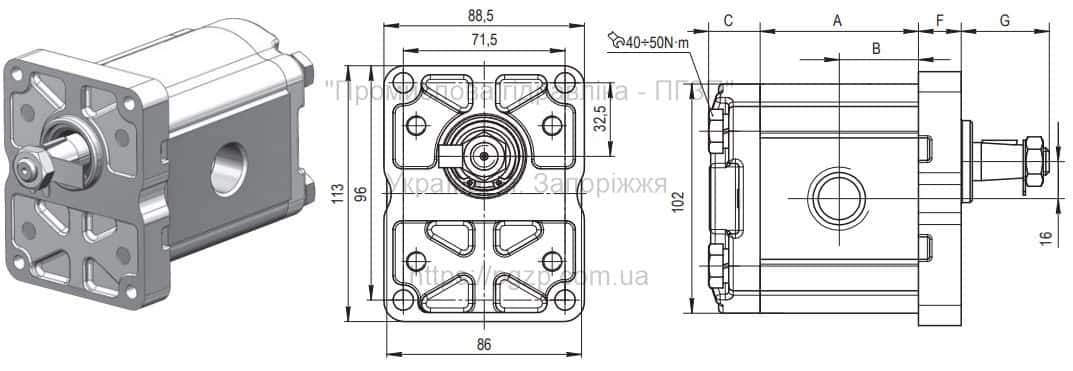

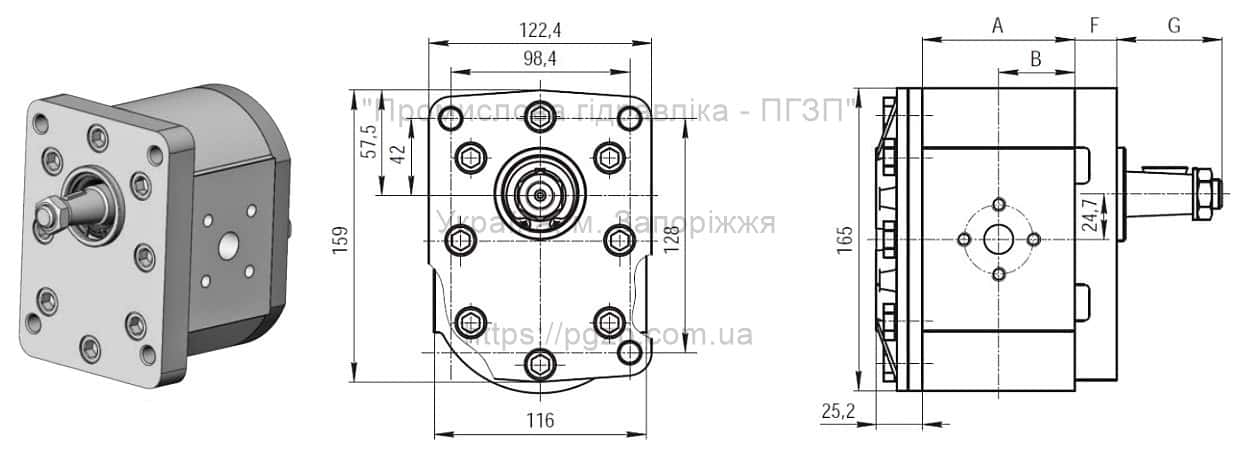

Технические характеристики и присоединительные размеры
| Модель | Рабочий объем, см³ | Номинальное рабочее давление, Бар | Максимальное рабочее давление, Бар | Скорость вращения вала, об/мин | Размер А, мм | Размер B, мм | Всасывающий порт | Напорный порт |
|---|---|---|---|---|---|---|---|---|
| MGP2.5K16 | 16 | 250 | 300 | 700-3000 | 71,8 | 35,9 | 3/4″ | 1/2″ |
| MGP2.5K19 | 19 | 250 | 300 | 700-3000 | 75,0 | 37,5 | 3/4″ | 1/2″ |
| MGP2.5K20 | 20 | 250 | 300 | 700-3000 | 76,2 | 38,1 | 3/4″ | 1/2″ |
| MGP2.5K23 | 23 | 250 | 300 | 700-3000 | 79,5 | 39,5 | 3/4″ | 1/2″ |
| MGP2.5K25 | 25 | 250 | 300 | 600-3000 | 81,7 | 40,9 | 1″ | 3/4″ |
| MGP2.5K28 | 28 | 250 | 300 | 600-3000 | 85 | 42,5 | 1″ | 3/4″ |
| MGP2.5K30 | 30 | 250 | 300 | 600-3000 | 87,3 | 43,7 | 1″ | 3/4″ |
| MGP2.5K32 | 32 | 230 | 260 | 600-3000 | 89,5 | 44,8 | 1″ | 3/4″ |
| MGP2.5K36 | 36 | 230 | 260 | 600-3000 | 94 | 47 | 1″ | 3/4″ |
| MGP2.5K40 | 40 | 170 | 210 | 500-2500 | 98 | 49 | 1″ | 3/4″ |
| MGP2.5K45 | 45 | 170 | 210 | 500-2500 | 104 | 51,8 | 1″ | 3/4″ |

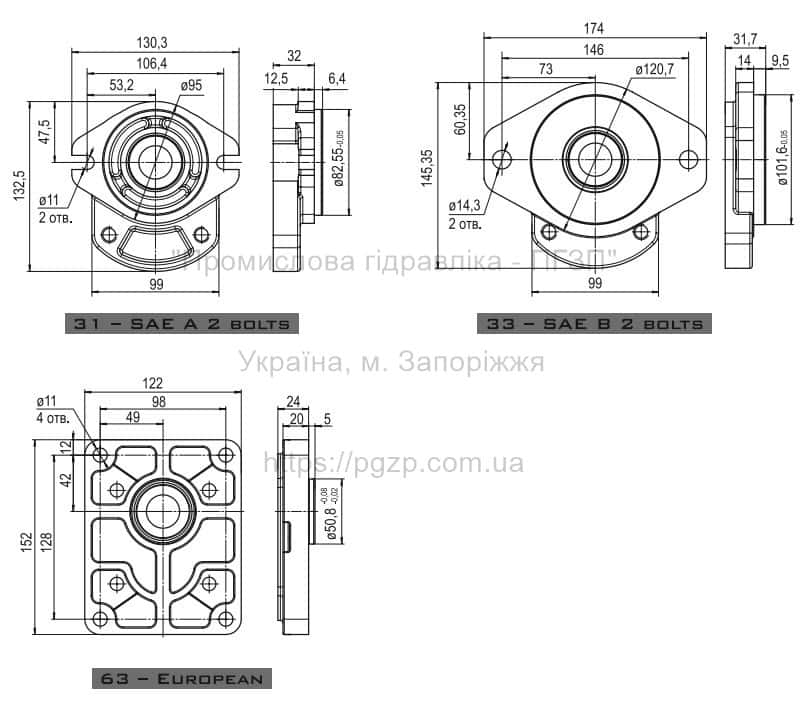

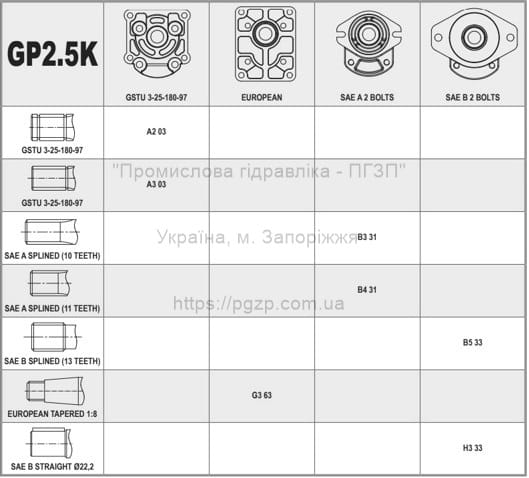

Комбинации монтажных фланцев и валов
Исполнение валов
Варианты монтажных фланцев
Шестеренчатые насосы 3-й группы MGP3 (GP3)
Шестеренные гидронасосы серии «К» 3-й группы представляют собой насосы с внешним зацеплением. Они имеют небольшой размер, высокую производительность, эффективность и точность работы, обеспечивают высокую скорость потока и уровня давления. Работают с маслами и другими жидкостями с низкой и средней вязкостью. Подходят для тяжелых условий эксплуатации, таких как крупногабаритное оборудование, прессы и буровые установки. Применяются также в дорожной технике (УДМ «Кировец» К-708, К-708.1АС, К-708.1 ОС). Насосы 3-й группы GP имеют рабочий объем насоса – 20-90 см3. Номинальное рабочее давление 150-250 бар. Максимальное рабочее давление 180-300 бар. Максимальная скорость вращения достигает до 3000 об/мин. Вращение вала – правостороннее или левостороннее. Корпус насоса выполнен из алюминия. Поставляется с прямоугольным фланцем с 4 отверстиями и коническим валом под шпонку (стандартное исполнение).
Технические характеристики и присоединительные размеры
| Модель | Рабочий объем, см³ | Номинальное рабочее давление, Бар | Максимальное рабочее давление, Бар | Скорость вращения вала, об/мин | Размер А, мм | Размер B, мм | Всасывающий порт | Напорный порт |
|---|---|---|---|---|---|---|---|---|
| MGP3K20 | 20 | 250 | 300 | 700-3000 | 81,5 | 40,8 | G3/4» | G3/4» |
| MGP3K23 | 23 | 250 | 300 | 700-3000 | 83,5 | 41,8 | G3/4» | G3/4» |
| MGP3K25 | 25 | 250 | 290 | 700-3000 | 92,0 | 46,0 | G3/4» | G3/4» |
| MGP3K28 | 28 | 250 | 290 | 700-3000 | 86,8 | 43,4 | G1» | G1» |
| MGP3K32 | 32 | 210 | 280 | 700-3000 | 89,4 | 44,7 | G1» | G1» |
| MGP3K36 | 36 | 210 | 280 | 700-3000 | 92,0 | 46,0 | G1» | G1» |
| MGP3K40 | 40 | 210 | 280 | 700-3000 | 94,7 | 47,4 | G1» | G1» |
| MGP3K45 | 45 | 230 | 270 | 700-3000 | 98 | 49 | G1» | G1» |
| MGP3K50 | 50 | 210 | 250 | 600-2500 | 102 | 51 | G1» | G1» |
| MGP3K56 | 56 | 200 | 230 | 600-2500 | 105 | 52,5 | G1 1/4″ | G1» |
| MGP3K63 | 63 | 190 | 220 | 600-2500 | 109 | 54,7 | G1 1/4″ | G1» |
| MGP3K71 | 71 | 170 | 200 | 600-2500 | 115 | 57,3 | G1 1/4″ | G1» |
| MGP3K80 | 80 | 160 | 190 | 600-2200 | 120 | 60,2 | G1 1/2″ | G1 1/4″ |
| MGP3K90 | 90 | 150 | 180 | 600-2200 | 127 | 63,5 | G1 1/2″ | G1 1/4″ |

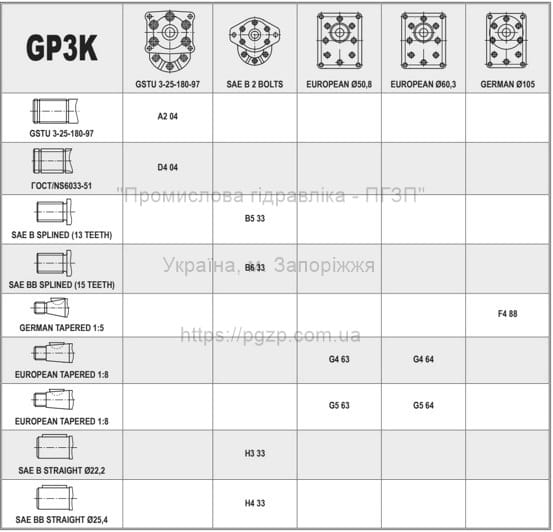

Комбинации монтажных фланцев и валов

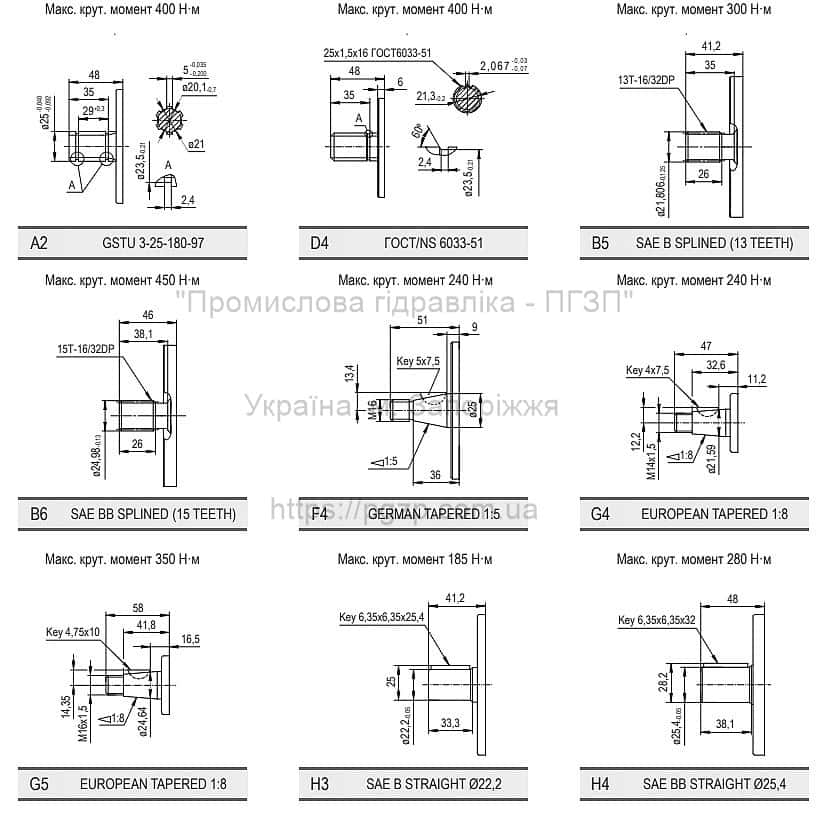

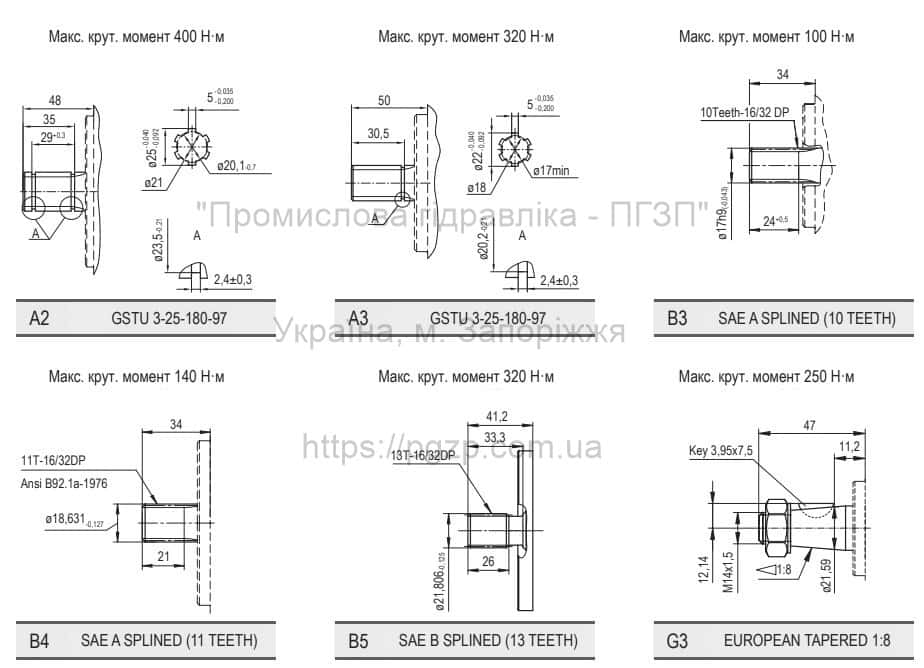

Исполнение валов

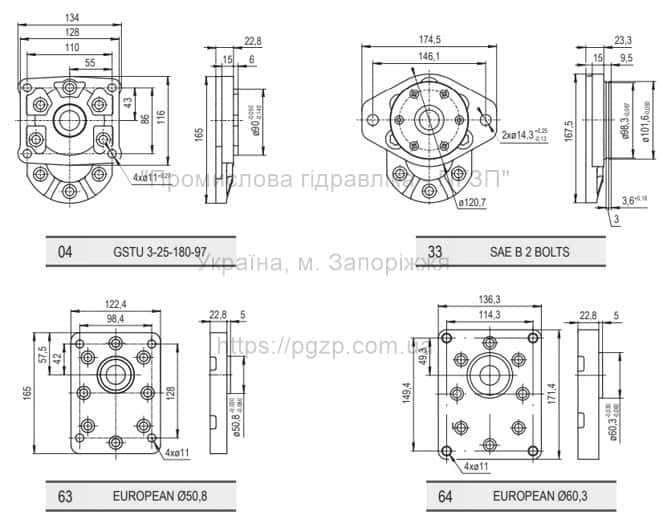

Варианты монтажных фланцев
Секционные насосы типа GP
Производятся также и секционные насосы типа GP, которые имеют 2-3 секции. Секционный насос представляет собой тип шестеренчатого насоса, который состоит из независимых насосных секций. Каждая секция содержит две шестерни, которые вращаются в противоположных направлениях, создавая вакуум, втягивающий жидкость в насос. Затем жидкость захватывается и выталкивается из насоса из-за зацепления шестерен. Разный рабочий объем секций позволяет получить две или три независимых линии с разным расходом рабочей жидкости. Эти насосы предназначены для подачи рабочей жидкости на отдельные гидравлические линии. Секционные насосы шестеренного типа применяются в сложных системах, в которых имеется множество рабочих органов и гидрораспределителей (металлообрабатывающие станки, термопластавтоматы, экскаваторы и другая сложная техника). Также они подходят для тяжелых условий эксплуатации, требующих высокой скорости потока и высокого давления (большие прессы, буровые установки и другое тяжелое оборудование).
