Радиально поршневой насос реверсивный эксцентриковый

Радиально – поршневые насосные установки активно используются в промышленности. Способность нагнетать высокое давление и высокая надёжность устройств расширяет сферу их применения, потому используются они и в прессовом оборудовании, и в подъемниках, и в станках, предназначенных для металлообработки.

Преимуществом будет и высокая отказоустойчивость при значительной эксплуатационной нагрузке: работает оборудование стабильно, требуя минимум усилий и расходов на обслуживание и ремонт.

Радиально поршневой насос: конструкция, устройство

Основное отличие агрегатов радиально-поршневого типа — перпендикулярное размещение оси вращения и осей рабочих органов. В некоторых моделях возможно отклонение от перпендикулярного размещения, но и в них угол между осью вращения и осами рабочих органов обычно превышает 45°.

Насос радиально поршневой реверсивный эксцентриковый: устройство и принцип действия

Конструкция разных моделей может отличаться — различается конструкция корпуса, угол наклона оси вращения, количество и конфигурация поршней. Но при этом общая схема устройства остается неизменной:

  • Роль статора выполняет корпус. Для его изготовления используются металлы или сплавы с высокой прочностью и максимальной стойкостью к коррозии.
  • Внутри статора находится ротор, который связан с приводным валом.
  • При вращении ротор взаимодействует с поршнями посредством подпружиненных рабочих цилиндров.

Обратите внимание! Практически всегда количество поршней делают нечетным. Это позволяет снизить пульсацию при перекачке масла во время работы насосной установки. Связано это со спецификой работы системы.

В зависимости от модели эксцентриковую форму может иметь либо вал устройства, либо его роторная часть. Разница в конструкции влияет на принцип действия устройства, но все равно абсолютное большинство агрегатов такого типа работают по одинаковым схемам.

Радиально поршневой насос: схема, чертеж

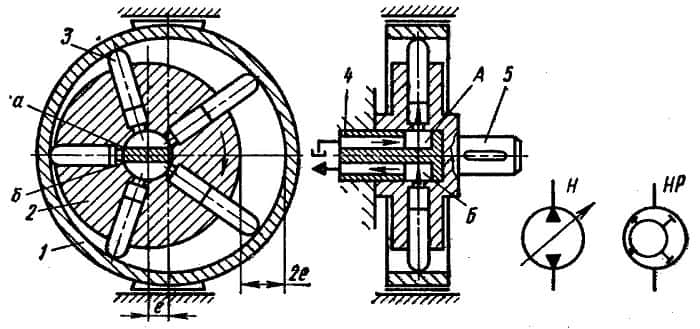

Принципиальная схема устройства приводится на рисунке:

На схеме обозначены:

  1. Статор
  2. Ротор
  3. Поршень
  4. Распределитель
  5. Приводной вал

А. Всасывающая полость

Б. нагнетающая полость

Обратите внимание! На схеме приведена принципиальная конструкция. Различные модели могут отличаться формами статора/ротора, количеством и размещением поршней, другими параметрами.

Радиально поршневой насос: принцип работы, действия

Основная рабочая часть системы — это поршень, который и обеспечивает нагнетание жидкости. Слаженная работа комплекса поршней и вращающегося ротора отвечают за стабильную работу системы.

Как работает радиально поршневой насос

Принцип работы техники заключается в изменении направления движения жидкой среды посредством вращения ротора:

  • Приводной вал, который отвечает за приведение устройства в движение, опирается на два подшипника для минимизации трения, а также для снижения нагрузки. В некоторых моделях сам вал имеет эксцентриковую конструкцию, которая задает траекторию движения ротора.
  • Ротор, приводимый в движение валом, вращается внутри полости статора.
  • При вращении эксцентрика происходит линейное перемещение поршней в гильзах. При перемещении поршня изменяется объем рабочей камеры.
  • Когда рабочая камера увеличивается в объеме, открывается всасывающий клапан, через который в камеру по проточенной в цапфе канавке поступает масло.
  • При приближении поршня к статору после того, как он пройдет крайнее положение, объем камеры начинает уменьшаться. Перекачиваемая жидкость (масло или другой состав) под давлением поршня вытесняется из камеры в гидролинию под заданным напором. Всасывающий клапан при этом закрывается, а напорный — открывается, чтоб обеспечивает однонаправленное движение среды.

Таким образом, за счет эксцентриковой конструкции вала или ротора происходит чередование циклов всасывания и нагнетания. При всасывании выполняется забор жидкости из подающей линии. При нагнетании — ее подача в напорную линию.

Работа радиально поршневого насоса: регулируемый, нерегулируемый

Выше была описана самая простая схема работы насосной установки нерегулируемого типа. Для таких систем характерны постоянные рабочие характеристики, что с одной стороны, делает их более предсказуемыми в работе и менее подверженными поломками, с другой — ограничивает применение.

Альтернативой могут служить регулируемые модели. У них изменяется рабочий объем, что позволяет в определённых пределах корректировать характеристики устройства. Изменение объема камеры обеспечивается таким способом:

  • Статор, который выполняется отдельно от корпуса насосной установки, смещается с последующим изменением эксцентриситета.
  • Чем меньшим будет эксцентриситет, тем меньшей будет подача. При увеличении эксцентриситета увеличивается ход поршней, и возрастает объем перекачиваемой за единицу времени жидкости.
  • Смещение статора обеспечивается за счет вращения регулировочного винта, предусмотренного конструкцией агрегата. Удержание статорной части с противоположной стороны обеспечивается за счет усилия центрирующей пружины.

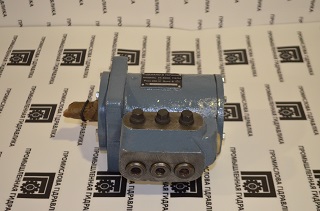

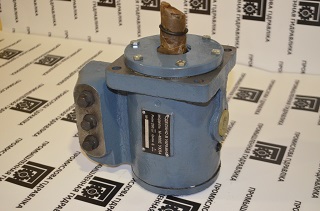

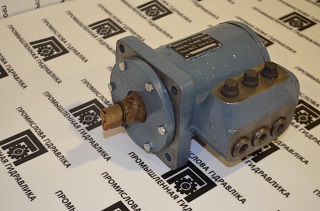

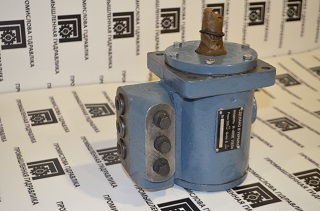

Насосы радиально-поршневые, эксцентриковые, реверсивные – АССОРТИМЕНТ:

Радиально поршневые насосы: характеристики

Технические характеристики изделий могут варьировать в широких пределах. Основной изменяемый параметр — рабочий объем, который может достигать 100 кубических сантиметров. Рабочее давление насосов такого типа тоже достаточно высокое — до 100 МПа.

  • Частота вращения роторной части составляет от 1 до 3 тысяч оборотов в минуту.
  • Мощность может составлять до 3000 КВт, но основную часть ассортимента составляют устройства со значительно меньшей мощностью (и потому с меньшей энергоемкостью).
  • Масса изделия в сборе также значительна — вес некоторых промышленных моделей превышает 100 кг.

Уровень шума, который производит установка при работе — один из важнейших показателей. Описываемые изделия производят средний уровень шума, при этом правильная настройка оборудования и его своевременное обслуживание могут значительно уменьшить громкость звуков, издаваемых системой при работе. Но в любом случае потребность в звукоизоляции — пусть и базовой — остается актуальной и должна быть учтена при планировании монтажных работ.

Радиально поршневой насос: производительность

Подача — то есть объем рабочей среды, который перекачивается насосом за единицу времени — является ключевым параметром, характеризующим производительность насосной установки. При расчете подачи эксцентрировкой системы учитывают:

  • Объём рабочей камеры (их в конструкции несколько — по числу поршней).
  • Количество поршней, которые обеспечивают нагнетание масла.
  • Величину эксцентриситета (она составляет ровно половину хода одного поршня).
  • Частоту вращения эксцентриковой части ротора или приводного вала.

Именно от этих параметров зависит производительность установки за единицу времени: изменяя их, конструкторы получают устройства с нужными для решения различных задач техническими характеристиками.

Радиально поршневой насос реверсивный эксцентриковый: типы и сфера применения

Единой классификации радиально-поршневых насосов нет — устройства можно выделать в группы по различным признакам:

  • По возможности изменения рабочего объема — регулируемые/нерегулируемые.
  • По числу отводов — одно- и двухотводные.
  • По распределению перекачиваемой жидкой среды — клапанные и цапфовые.
  • По количеству движений поршня за один цикл вращения вала — одноходовые/двухходовые.

Кроме того, практически всегда в описании насоса указывается, какая часть имеет эксцентриковую конструкцию — вал насоса или его ротор.

Где используется насос радиально поршневой реверсивный эксцентриковый

Устройства такого типа предназначены прежде всего для перекачивания смазочных материалов с достаточной чистотой среды и подачу их в гидролинии. Монтируется оборудование на:

  • Металлопрокатных станах.
  • Станках для гибки листового металла или проката.
  • Кузнечных установках.
  • Прессах.
  • Оборудовании для штамповки металлов.
  • Пакетировочных станках.
  • Зажимных устройствах.

Практически 100% оборудования задействуется в промышленности и коммунальном хозяйстве. Частное применение систем такого типа нерационально из-за высокой сложности.

Преимущества и недостатки оборудования

Стабильной высокий спрос на насосное оборудование описанного ршневого принципа действия обусловлен не только рабочими характеристиками таких изделий, но и их объективными преимуществами. Выделить стоит в первую очередь:

  • Способность работы с высоким давлением в течение длительного времени.
  • Большой — до 40 тысяч часов и более — рабочий ресурс.
  • Возможность регулировки рабочего объема у некоторых моделей.

Минусы обусловлены конструктивными особенностями. Это:

  • Больше габариты.
  • Значительная масса.
  • Большая инерция вращающихся элементов.
  • Неоптимальное соотношение массы/мощности.
  • Наличие пульсации по давлению.
  • Пульсация подачи (может быть компенсирована конструктивными решениями, но полностью не устраняется).

Ни один из этих минусов не может считаться критичным, но учитывать их нужно и при проектировании станочного парка, и при выборе оборудования.
