Гидрораспределители 1РЕ10

Гидрораспределитель 1РЕ10 - фото 1

 Гидрораспределители 1РЕ10 — это аппараты для дистанционного управления потоками масла в гидросистемах промышленного оборудования, дорожно-строительной техники.

Такое приспособление считается неотъемлемой частью гидравлической системы.

За счет работы гидравлического распределителя, все компоненты гидросистемы работают в соответствии норм.

Относятся к гидроприводу.

Предоставляем гарантию на наше оборудование: 1 год.

Аналоги: РХ10, 1РЕ10, РЕ10.3, ВММ10.

Гидрораспределитель 1РЕ10: описание схем

1РЕ10.14

Указано что механизм имеет три позиции. Показано что все линии связи соединены между собой. Стрелочки обозначают расположение каналов.

ЦЕНА: 1 750 грн./...* грн /...* грн

Гидрораспределитель 1РЕ10 14 схема фото.

Гидрораспределитель 1РЕ10.24

В, А — обозначают рабочие линии. Р — обозначает подвод жидкости. Т — обозначает отвод жидкости. a, b, 0 — позиции распределителя.

ЦЕНА: 1 500 грн./...* грн /...* грн

Гидрораспределитель 1РЕ10 24 схема фото.

Гидрораспределитель 1РЕ10.34

Заперта только одна линия. Имеет три позиции. Имеет так же, как все схемы, буквы, которые обозначают подвод, отвод рабочей жидкости. А записываются такие буквы как Р, Т.

ЦЕНА: 1 750 грн./...* грн /...* грн

Гидрораспределитель 1РЕ10 34 схема фото.

Гидрораспределитель 1РЕ10.44

В одной из трех позиций, а именно «0» показано то, что все линии находятся в запертом положении. Значит такое обозначение, что каналы перекрывают подходы для минерального масла, то есть рабочей жидкости.

ЦЕНА: 1 800 грн./...* грн /...* грн

Гидрораспределитель 1РЕ10 44 схема фото.

Гидрораспределитель 1РЕ10.64

Указано, что две линии связаны между собой, а две заперты. Р, Т — являются обозначением подвода, отвода рабочей жидкости. Стрелочки — это каналы в системе.

ЦЕНА: 1 900 грн./...* грн /...* грн

Гидрораспределитель 1РЕ10 64 схема фото.

Гидрораспределитель 1РЕ10.574А

Отличием является то что механизм является двухпозиционным. Имеет так же обозначение как каналы, обозначается стрелочками.

ЦЕНА: 1 550 грн./...* грн /...* грн

Гидрораспределитель 1РЕ10 574 схема фото.

Гидрораспределитель 1РЕ10.574Е

Двухпозиционный. Имеет все то же самое что 574А. Только отличием является то, что 574А имеет позиции «а», «0», а схема 574Е — «b», «0». И расположены в другом порядке.

ЦЕНА: 1 550 грн./...* грн /...* грн

Гидрораспределитель 1РЕ10 574 схема фото.

1РЕ10.574А ОФ

Имеет подвод, отвод минерального масла. Двухпозиционный. В двух позициях изображены стрелочками каналы в самой гидравлической системе.

ЦЕНА: 1 550 грн./...* грн /...* грн

Гидрораспределитель 1РЕ10 574 схема фото.

Гидрораспределитель 1РЕ10.573

Так же как 574А, 574Е является двухпозиционным. Показано что электромагнит находиться со стороны А. Так же видно то, что механизм является трехлинейным.

ЦЕНА: 1 550 грн./...* грн /...* грн

Гидрораспределитель 1РЕ10 573 схема фото.

Гидрораспределитель 1РЕ10 - фото 2

 Гидрораспределитель 1РЕ10: Область применения

Устанавливаются на стационарном производственном оборудовании, использующем гидравлические приводы — гидроцилиндры, гидромоторы.

В различных отраслях применяются для управления работой подъёмников, прессов и различных устройств.

Ещё одна сфера использования— гидроприводы техники.

В экскаваторах, бульдозерах, автокранах используются для управления работой исполнительных механизмов — гидроцилиндров и поворотных двигателей.

Гидравлический распределитель 1РЕ10: Общая характеристика

1РЕ10 — четырёх линейные с электромагнитным управлением, выпускаемые по ТУ 2-053-1815-86.  По конструкции и характеристикам они аналогичны аппаратам серии ВЕ10, которые изготавливаются по ГОСТ 24679. Данная серия относится к четырём линейным гидравлическим механизмам. Это означает, что к устройству подсоединяется 4 трубопровода. Запорно-регулирующий элемент распределителя — золотник. Это стальной цилиндр с проточками, который перемещаясь в осевом направлении открывает, закрывает каналы подачи минерального масла. Внутренний диаметр присоединяемых гидравлических трубопроводов у всех 1РЕ10 составляет 10 мм.

Модификации распределителей различаются по следующим признакам:

Управление

Позиционность

Вид электропитания

Гидросхема

Золотник

Способ установки

Гидрораспределители 1РЕ10 14, 24, 34, 44, 64, 573, 574, 574А Г24 унм УХЛ4: В220, В110. НМД1, унмд

Гидрораспределитель 1РЕ10 - фото 6 У 1РЕ10 14, 24 управляющие электромагниты перемещают запорного органа, при этом в исходное положение золотник возвращается при помощи пружины. Фиксация в рабочем положении отсутствует, при помощи пружины он возвращается в начальное положение. У 1РЕ10 34, 44, 64 является трёхпозиционных золотниковых устройств. Перемещение производится при помощи управляющих электромагнитов. Когда нагрузка на золотник снимается, он возвращается в начальное положение. Тип управления — электромагнитное двухстороннее с пружинным возвратом без фиксации. 1РЕ10.573, 573Е, 574, 574А, 574Е это двухпозиционные механизмы. Для управления перемещением запорного органа используется только один электромагнит. Различия между ними обусловлены применяемыми схемами. Реализуется пружинный возврат запорно-регулирующего элемента без его фиксации. 1РЕ10.574 О, ОФ, АО, АОФ — данные модификации различаются между собой по двум параметрам — реализуемой гидравлической схеме и способу установки золотника. Для каждой из схем «574», «574А» возможно два способа установки запорно-регулирующего элемента — без пружинного возврата (буква «О» в артикуле) и без пружинного возврата с фиксацией (буквы «ОФ» — артикул).

Гидрораспределитель 1РЕ10: Табл. Характеристика

Характеристика.…14-…64.….573(Е)-…573 (О, ОФ, АО, АОФ).
Расход. (л/мин)25-40.25-40.
Давление. (МПа)32.32.
Время срабатывания (при переменном). (сек)0,02.0,02.
Время срабатывания (при постоянном).  (сек)0,06.0,06.
Масса. (кг)6,45.5.

Гидрораспределитель 1РЕ10: Управление и его типы

Золотник передвигается вдоль своей оси за счет толкателя, который выдвигается катушкой индуктивности при подаче напряжения. В зависимости от числа управляющих электромагнитов делятся на следующие:

  • с двухсторонним;
  • с односторонним.

Гидрораспределитель 1РЕ10: Позиционность

Гидрораспределитель 1РЕ10 - фото 5 В зависимости от количества фиксированных положений, которое принимает золотник, приспособления бывают:

  • двухпозиционные,
  • трёхпозиционные.

Двухпозиционные аппарат — это конструкция, где орган может принимать только два крайних рабочих положения. Графическое изображение гидравлической схемы таких аппаратов состоит из двух квадратов. У трёх позиционных орган может также занимать среднее нейтральное состояние. Золотник возвращается в него после снятия нагрузки.

Гидрораспределитель 1РЕ10: Вид электропитания

Гидрораспределитель 1РЕ10 - фото 4 Выпускаются в модификациях, рассчитанных на питание от электросети с различными характеристиками, напряжением. Конструкция, работающая на переменном токе, применяются в стационарном промышленном оборудовании. В маркировке таких аппаратов буквой «В» обозначается данный вид, цифрами — значение напряжения. Устройства, применяемые в дорожно-строительной технике, получают питание от бортовой сети. Такой вид в артикуле обозначается буквой «Г», уровень напряжения — цифровым значением.

Устройства серии по данному признаку подразделяются на:

  • с электропитанием переменного тока — 30 В, 110 В, 220 В,380 В,
  • с электропитанием постоянного тока — 12 В, 24 В, 48 В,110 В.

Схема 1РЕ10

Цифровое или буквенно-цифровое обозначение указывается на корпусе распределителя. Также на маркировку наносится её графическое изображение согласно ГОСТ 2.721. Линии подачи масла на схеме распределителей обозначаются следующими буквами:

  • «А», «В» — рабочие к исполнительному механизму,
  • «Р» — напорная от гидравлического насоса,
  • «Т» — сливная к гидравлическому баку.

Гидрораспределитель 1РЕ10: Монтаж золотника.

Деталь после снятия нагрузки либо возвращается к нейтральному среднему положению при помощи пружин, либо остаётся в крайней рабочей позиции. В зависимости от этого параметра серии делятся на устройства:

  • с пружинным возвратом;
  • без пружинного;
  • без пружинного с фиксацией.

В случае, если пружинный возврат не используется, маркировка содержит следующие обозначения:

  • «О» — без пружинного возврата,
  • «ОФ» либо «Ф» — без пружинного возврата + фиксация.

Купить Гидрораспределитель 1РЕ10

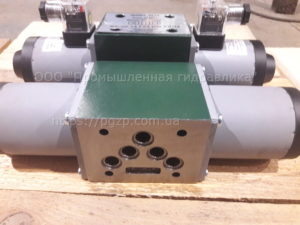

Гидрораспределитель 1РЕ10 - фото 3 ООО «Промышленная гидравлика» — № 1 на рынке гидравлического оснащения. Мы занимаемся реализацией пластинчатых и гидравлических механизмов. Для нас нет ничего не возможного. Предоставляем помимо продаж, пост гарантийные ремонтные услуги и различные диагностики. За 5 лет работы научились делать так что бы вы оставались довольны после нашего с вами сотрудничества. Так же всегда возвращались к нам с новым желанием что-либо приобрести. С нами работают множество корпораций, компаний, частных предпринимателей. Они сделали вывод, что мы наилучшая компания, которая встречалась на пути. Что бы нас всегда выбирали, мы стараемся сделать все возможное для комфортного сотрудничества с нами. Наши специалисты стараются разрешить все непонятные ситуации и вопросы, которые вас волнуют. Наш коллектив состоит только из лучших высококвалифицированных специалистов. Они обучены для того что бы вы себя чувствовали комфортно. Можете быть уверенны в нас. Мы сделаем все быстро, аккуратно. Ведь наш девиз «Быстро, качественно, комфортно». Мы ценим ваш выбор. Восемь преимуществ работы с нами:
