Гидрораспределители ВЕ6

Золотниковый гидрораспределитель ВЕ6 выпускается на производстве Ульяновского ОАО «Гидроаппарат». Предусмотрены они для функционирования гидросистем машин, станков. Выполнено по мировому стандарту «СЕТОР». ВЕ6 идентичен по параметрам, по способу крепежа, установки, по требованиям касающихся эксплуатации другим механизмам производителей с других стран.

Проверяем работоспособность каждого приспособления перед отправкой клиенту. Вероятность брака приравнивается к нулю.

Вся продукция поставляется с документами: паспорт, сертификация.

Аналоги: РХ06, РЕ6.3, 4WE6.

Предоставляем гарантию на наше оборудование: 1 год.

Описание схем и серии.

Гидрораспределитель ВЕ6.14

Как уже было сказано, №14 указывает на то, что есть три позиции. Из этих позиций «0» является средним состоянием, где размещены линии, которые в данном случае соединены между собой. Аппарат с двусторонней регулировкой. Привод — электромагнитный. Для стационарной конструкции используются с напряжением электропитания 110В, 220В соответственно. В экскаваторе, бульдозере, кране применяются конструкции с питанием от бортовой электросети постоянного тока (Г12, Г24).

Гидрораспределитель ВЕ6 14 схема фото.

Гидрораспределитель ВЕ6.24

На рисунке изображено, что из четырех линий средней стойки, заперта только одна. Стрелками указаны каналы, направление жидкости и как она протекает. Устанавливается в гидросистемах стационарного устройства, мобильной технике. Контроль над аппаратом — двухстороннее переключение. Выпускаются модификации, рассчитанные на напряжение с постоянным, непостоянным током. Уникальность: если каналы А, Б соединены с гидроцилиндром так, что поршневая полость соединена с «А», а штоковая с «Б», то в нейтрали гидроцилиндр будет выдвигаться в сторону штоковой изложины за счет разности полезных площадей в штоковой, поршневой полостях. А за счет закрытой сливной линии «Т» поршневая полость гидравлического цилиндра будет пополняться жидкостью со штоковой изложины, тем самым приводя его в движение быстрее, чем при любом другом положении.

Гидрораспределитель ВЕ6 24 схема фото.

Гидрораспределитель ВЕ6.34

Так же как 24, 34 насчитывает одну запертую линию, а три сообщенных между собой. Так же является трехпозиционной. Где «а» это левое расположение, а «b» — правое. Также представляет собой гидравлический распределитель. Управляемость — двухстороннее, реализуется при помощи двух катушек. Чаще всего эту модель можно встретить в качестве пилота на моделях с большим условным проходом, таких как ВЕХ16, 1Р203, 4WEH20, 4WEH16, др.

Гидрораспределитель ВЕ6 34 схема фото.

Гидрораспределитель ВЕ6.44

Все линии заперты. «Р» — подвод. «Т» — отвод. Стрелочки указывают, куда движется жидкость гидропривода. Отличается от предыдущей модели, схемой распределения потока. Данный вид гидросхемы часто встречается в системах с несколькими органами управления, или же при наличии разгрузочного клапана.

Гидрораспределитель ВЕ6 44 схема фото.

Гидрораспределитель ВЕ6.64

Тут каналы «Р», «Т» соединены между собой в нейтрали. «А», «В» находятся закрытыми. Так же, как все предыдущие, №64 обладает так же трехпозиционным размещением золотника. Контроль над золотником — электромагнитный. Немалую популярность данная схема обрела за счет своего среднего положения, т.к. может эксплуатироваться в гидросистемах без разгрузочного гидроклапана, тем самым не перегружая насос.

Гидрораспределитель ВЕ6 64 схема фото.

Гидрораспределитель ВЕ6.574, 574А

Отличием есть то, что у схемы всего лишь 2 позиции. А именно только левое и нейтральное положение распределителя. Гидрораспределитель с односторонним переключением золотника. Могут выпускаться как на напряжение питания постоянного тока, так и переменного. Часто встречаются на разгрузочных узлах в качестве управления той самой разгрузкой.

Гидрораспределитель ВЕ6 574 схема фото.

Гидрораспределитель ВЕ6.574Е

Так же показано что существуют только позиции с нейтральным и правым расположением золотника в системе привода. Особенность 574 — позволяет использовать гидроэлектроклапан тогда, когда нужно поднять гидроцилиндр (домкраты, прессы, др.). Возврат происходит под давлением собственного веса.

Гидрораспределитель ВЕ6.574А ОФ

Представляет собой то же, что ВЕ-6.574А, только здесь двустороннее электромагнитное управление и фиксация подвижной части крайних положений.

 Гидрораспределитель ВЕ6: общая информация.

Это четырёхлинейная конструкция с электромагнитным управлением. В зависимости от модификации ему свойственна одна или две управляющие катушки (двух или трехпозиционный). Работает на минеральном масле с кинетической вязкостью до 310 сСт. Необходимая температура- не меньше +10°C, не более +50°C, при температуре среды до +45°C. Так же существуют подвиды, которые зависят от множества различных факторов.

Гидрораспределители выпускаются по ГОСТ 24679, применяются в таком оборудовании:

Гидрораспределитель ВЕ6.574 - фото 1

  • Гидрораспределители для гидравлических прессов и их гидроприводов. К14, К21, К23, К30, К31, К25, К25, К27, К55, К35, К36, К37, К60, К61, К62, К63, К64, К65, К40, К41, К42, К43, К44, К45, К70, К71, К72, К73, К74, К75, К19, К01, И13, П32, П60, П61, П63, П31, П34, П33, А61, А62, А63, А68, КД2122, КД2124, КД2126, КД2128, К2130, П6320Б, П6328Б, П6330, П6334…
  • Гидрораспределители для гидроприводов подъёмников. Грузовые строительные: C-447 М (С447), C-867, С-953-1, Н57, ТП-3 (С598), ТП3А (С-598А), ТП-5-1 (ТП5), ТП-12 (ТП9), ТП14, ТП-16, ТП-17, ПГ-500, ПГМ-8633, ПГС-500А (ПГС500А01), ПГС-500В, ПГС500М, ПМГ1-Б, ПМГ-1-Б-500 (-01; -02; -03), ПМГ-1-Б-76103, ПМС-500… Грузопассажирские: МГП-1000, МГП-1000-110, ПГПМ-4272, пгпм4272-02, ПГПМ4272-03, ПГС-800-50/80… Бесканатные ПР1-156, ПР1-172…
  • Разных промышленных машин
  • Строительной техники
  • Сельскохозяйственных комплексах
  • Аграрной технике
  • Металлорежущих комплексов
  • Машинах дорожной техники.

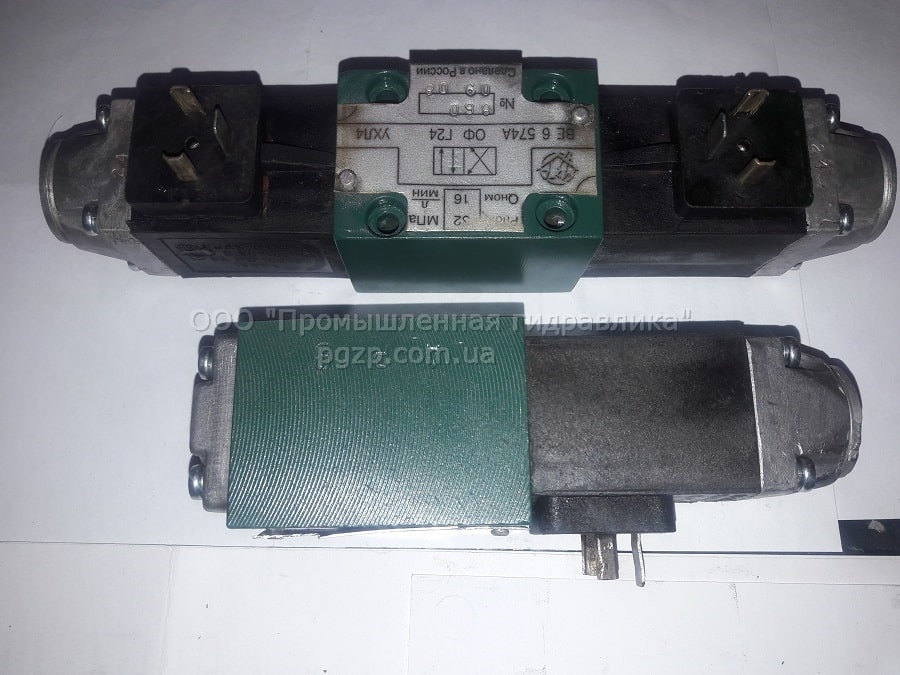

Гидрораспределитель ВЕ6.574а - фото 9 Первостепенное предназначение аппарата – это регулировка направления рабочей основы гидросистем различного рода. Регулировка заключается следующими действиями:

  • поправка траектории направления;
  • запуск;
  • приостановка.

Средняя наработка до отказа — не менее 1,5 миллиона циклов. Оборудование имеет малую (в сравнении с другими) пропускную способность для гидравлики, поэтому в небольших установках, таких как пресс до 50т, могут выполнять основную задачу, присущую гидравлическому распределителю изменять поток масла и управлять исполнительным органом (гидроцилиндр, гидромотор). Такие параметры характерны для легкой промышленности (опять-таки станции для прессов, домкратов, подъемников, термопласт автоматов, т.д).

Гидрораспределитель ВЕ6.574а - фото 13

 Характеристики гидрораспределителя ВЕ6

Условный проход6 мм.
Расход16-25 л/мин.
Давление32 МПа.
Масса1,95 кг.
Схема14, 24, 34, 44, 64, 574, 574А, 574Е.
Возврат золотникаПри помощи пружины.

Применение гидрораспределителя ВЕ6 в промышленности

Гидрораспределитель ВЕ6.44 - фото 17 В тяжелой промышленности выполняют немаловажную роль, только уже не как главный орган управления, а как вспомогательный, будь то пилотом большего устройства, такого как ВЕХ16 (4WEH16), Р203, Р323, т.д, или разгрузочных устройств. Под использованием тяжелой промышленности подразумеваются машины, маслостанции, которые имеют значительно увеличенный расход рабочей жидкости, чем 32 л/мин. Поэтому такие станки, маслостанции чаще используются на больших производственных предприятиях. Ярким примером использования в качестве дополнительных инструментов управления является листогиб с усилием 120 тонн это ИБ-1430а, тут распределители управляют открытием и запиранием гидрозамков, которые меняют поток, что приводит агрегат в работу. Так же используется как пилот клапана, который при выключенном электромагните распределителя разгружает всю гидросистему станка. Электроуправляемые клапаны типа ВЕ с условным проходом 6мм в роли вспомогательной аппаратуры можно встретить на проходческих комбайнах КСП-32, др. тут они исполняют роль пилота гидрораспределителя 1Р203.

Купить гидрораспределитель ВЕ6 в Украине

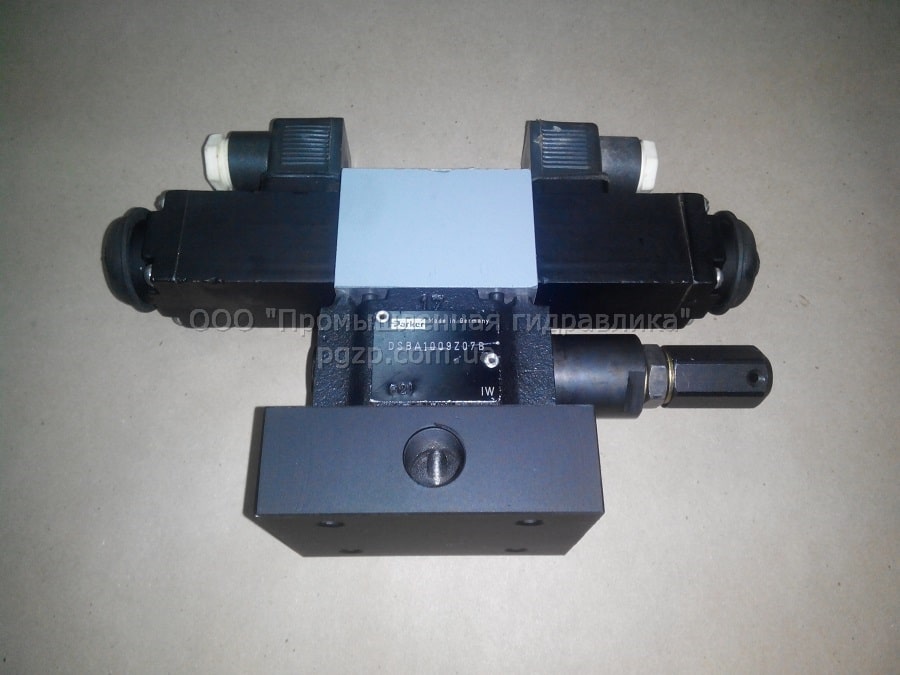

Гидрораспределитель ВЕ6.64 - фото 21 Наша организация лидер в Украине среди всех предприятий на рынке гидравлического оборудования. Мы создаем только наилучшие условия для работы с нами. Наши эксперты помогут Вам во всех вопросах, которые вам интересны. Мы ценим Ваш труд и предоставляем множество акций. У нас работают только мастера своего дела. Цель команды вывести компанию на мировой уровень. Наш слоган «Быстрота, надежность, качество». Быстрота заключается в нашем молниеносном оформлении заказов, доставки. Надежность заключается в нашей годовой гарантии. Все у нас качественное от прямого поставщика. Команда отличается нестандартным мышлением, обладает нестандартными, эффективными способами решения задачи. Если у вас возникнет какой-то вопрос, Вы можете позвонить нашим консультантам. Они без проблем ответят на все Ваши вопросы. Так же предоставляем пост гарантийные ремонтные услуги, диагностику для вашего оборудования. За пять лет работы на рынке, наши специалисты научились понимать и разбираться в тонкостях конструкций. Благодаря большому опыту нашей команды, все больше компаний доверяют нам. Условия, которые созданные для комфортного сотрудничества:
