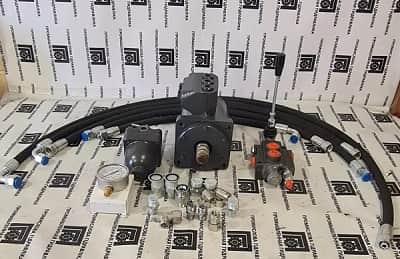

РВД — рукава высокого давления

Как упоминалось ранее, при изготовлении гидравлических шлангов особое внимание уделяется таким комплектующим, как фитинги, поэтому далее поговорим о них.

Фитинги для производства рукавов высокого давления

Виды ниппелей для РВД

Фитинги для гибких армированных шлангов — это соединительные компоненты, установленные на участках с изгибами, переходами, ответвлениями и соединениями шлангов различных диаметров.

В системах, где используются данные фитинги, рабочий диапазон температур может составлять от -20 до +120°C для углеродистой стали и от -60 до +200°C для нержавеющей стали.

Ниппели для РВД по типу хвостовика разделяются на три категории:

• Универсальная серия — используется в большинстве шлангов высокого давления, за исключением навивочных рукавов.
• Серия Interlock — используется для прессования навивочных рукавов, требуя удаления внутреннего и внешнего слоев резины на шланге высокого давления.
• CS серия — предназначена для прессования навивочных рукавов, при этом удаление внутреннего и внешнего слоев резины на шланге высокого давления не требуется.

В зависимости от типа уплотнения фитинги классифицируются:

• DKO-L, DKO-S, SFS, SFL, STECK — используется уплотнение через кольцо или конус;
• DK — уплотнение через сферу;
• ORFS — уплотнение через прокладку;
• BSP, JIC, JIS — имеет коническое уплотнение;
• NPTF, BSPT, NKT— используется коническая резьба для уплотнения;
• Banjo — для уплотнения используется болт.

Фитинги также отличаются по типу резьбы:

• DKO-L, DKO-S, DKL имеют метрическую резьбу;
• JIC, BSP, BSPT с дюймовой резьбой.

Резьба может быть как цилиндрической, так и конической.

Давайте более детально рассмотрим некоторые из этих фитингов.

Фитинги ORFS

Фитинги ORFS представляют собой комплектующие для трубопроводов, специально разработанные для высоконапорных резьбовых соединений. Соответствуют стандартам SAE J1453 и ISO 8434-3, используют американские резьбы UNF/UN. Они обладают высокой устойчивостью к вибрациям, перепадам давления и обеспечивают высокую степень герметичности благодаря резиновому уплотнительному кольцу, размещенному на плоской поверхности концевого штуцера.

Фитинги ORFS могут быть сняты и установлены несколько раз без ухудшения работы гидросистемы, при этом заменяется лишь уплотнительное кольцо.

Ниппели ОРФС устойчивы к сильному крутящему моменту затяжки, что позволяет качественно собирать гидросистему даже без опытного персонала.

Изготавливаются для использования с рукавами диаметром 6-38 мм в прямом исполнении, под углом 45° и 90°. На РВД данные фитинги устанавливаются с помощью резьбового штуцера или накидной гайки, предназначенных для соединения с уплотнительными прокладками.

Фитинги DKOL

Фитинги DKOL имеют цилиндрическую метрическую резьбу и кольцевое резиновое уплотнение с конусом 24°. Диапазон размеров резьбы варьируется от М12х1,5 до М52х2,0. Существует легкая серия DKOL и тяжелая — DKOS, которые не являются взаимозаменяемыми. Они отличаются друг от друга диаметром и толщиной стенки. Фитинги DKOL имеют более крупный диаметр трубки, но при этом их стенки имеют меньшую толщину. Уплотнительные головки фитингов DKOL подходят к резьбовым соединениям с режущим кольцом для гидравлических шлангов, соответствующих требованиям DIN 2353 или DIN ISO 8434-1.

Эти фитинги предназначены для использования с гибкими шлангами высокого давления диаметром 6-38 мм или 1/4 ”–1.1/2”. Они доступны в различных исполнениях, таких как с накидной гайкой DKO(Г) или со штуцерным соединением DKO(Ш), а также в угловых вариантах 45° и 90°.

Фитинги DKJ (JIC)

Фитинги DKJ представляют собой соединения с дюймовой цилиндрической резьбой UNF и обратным уплотнительным конусом 74°, изготовленные согласно стандартам SAE J514 или ISO 8434-2. Имеют резьбу с углом профиля 60°.

Ниппели DKJ стандартного исполнения представлены с диапазоном размеров резьбы от 7/16“до 2 1/2“ и используются для соединения РВД с внутренним диаметром 6-50 мм.(1/4 ”–2”). Выпускаются в прямом исполнении и угловом (45°, 90°), а также в виде штуцеров с наружной резьбой.

Ниппели DKM

Фитинги ДКМ соответствуют немецкому стандарту соединений DIN 20078/3863. Они имеют метрическую резьбу в диапазоне от M12x1.5 до М52х2 и внутренний уплотнительный конус/сферу 60°. Эти фитинги рекомендуется использовать в системах со средним давлением для соединения шлангов с условным внутренним диаметром от 6 до 38 мм. Производятся в прямом и угловом исполнении с углами 45° и 90°

Фитинги DKM применяются с РВД, имеющими одну или две оплетки, а также с навивочными шлангами. При использовании с навивочными шлангами необходимо снять внешний слой резины с шланга.

Фитинги BANJO

Банджо — специальные фитинги с поперечной расточкой торца для установки на рукава диаметром от 6 до 50 мм. Эти детали обеспечивают возможность создания углового соединения (90° или 45°) без необходимости использования дополнительных отводов. Изготавливаются по нормам DIN 7642 с метрической (М12х1,5-М30х1,5) или дюймовой (¼”–1”) резьбой. Кольцевой ниппель изготавливается в паяном или монолитном прямом исполнении. Применяется в комплекте с уплотнительными кольцами и полым болтом.

Фитинги DKR

Фитинг ДКР изготавливается по немецкому стандарту соединения DIN. Имеет трубную цилиндрическую резьбу BSP диаметром от 1/8″–2». Уплотнение — внутренний конус/сфера 60°. Фитинг этого типа применяется для соединения РВД с внутренним диаметром 6-50 мм. Выпускается в двух вариантах: прямой и угловой (45°, 90°)

Для производства РВД рекомендуется применять фитинги и пресс-втулки одного производителя и типа, соответствующие конкретному шлангу. При выборе фитингов нужно учитывать размер и резьбу портов, к которым планируется подключить шланг, а также модель фитинга и тип уплотнения.

Производство рукавов высокого давления «ПГЗП»

Компания «ПГЗП — Промышленная гидравлика Украина» около 10 лет специализируется на производстве и реализации РВД от ведущих мировых производителей гидравлического оборудования. Сборка шлангов и фитингов в готовое изделие выполняется квалифицированными специалистами, строго следующими установленным инструкциям. Неправильно собранные фитинги из-за возможного неконтролируемого движения шланга могут выскочить из него, что может привести к возникновению пожара или взрыва из-за утечки жидкости.

Для производства гидравлических шлангов используются высококачественные материалы и комплектующие, а также современное оборудование.

Процесс изготовления состоит из 4 основных этапов:

1. Определяется необходимая длина шланга и производится нарезка шланга на специальном станке.
2. Обработка шланга на окорочном станке, иногда включающая снятие внешнего резинового слоя (например, для шлангов 2SN).
3. Сборка и опрессовка, включающая насечку муфт на каждом конце шланга и установку фитингов. Конструкция фитинга должна точно соответствовать муфте. Затем выполняется опрессовка готового шланга.
4. Маркировка и упаковка. На упаковку наносится маркировка, содержащая технические характеристики.

Чтобы обеспечить максимальную безопасность и долговечность эксплуатации, изделие должно устанавливаться и использоваться с учетом определенных требований, о которых далее пойдет речь

Правильный выбор и установка шлангов штуцерованных

Что нужно учитывать при выборе РВД?

Когда выбираете гидравлический шланг важно учесть множество факторов, а именно:

• Диаметр шланга следует выбирать так, чтобы обеспечить эффективную работу системы без потерь или колебаний давления.
• Максимальное рабочее давление гидравлического шланга должно быть равно максимальному давлению в системе или превышать его. Превышение этого предела может сократить срок службы изделия.
• Важно учитывать температуру жидкости и окружающей среды, а также их взаимодействие. Они не должны превышать пределы, указанные производителем. Отклонения от рекомендуемых значений могут оказать негативное влияние на шланг, привести к его повреждению и утечке жидкости.
• Рукав и фитинги должны быть химически совместимыми как с перекачиваемыми жидкостями, так и с окружающей средой.

Шланг, изогнутый с радиусом изгиба меньше минимально допустимого, может потерять механическую прочность, что в конечном итоге приведет к выходу его из строя. Для обеспечения надежности между фитингом и местом изгиба шланга должен быть прямой участок длиной не менее 1,5 его наружного диаметра.

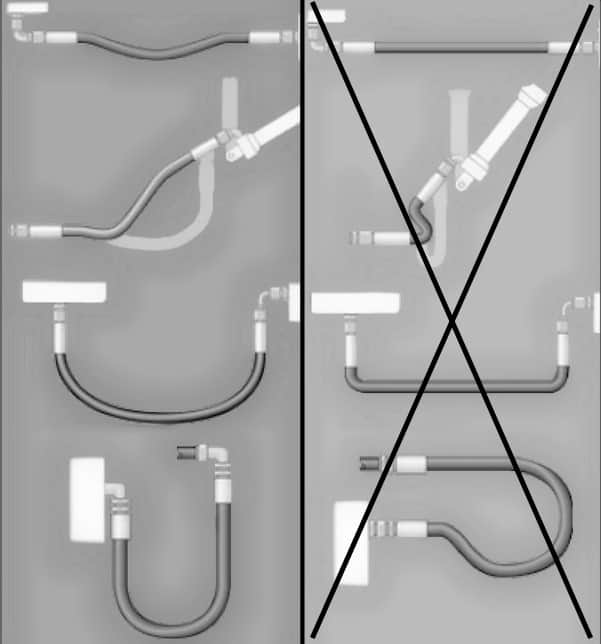

Рекомендации по монтажу армированных шлангов

• При монтаже и эксплуатации нельзя допускать, чтобы РВД растягивался, перехлестывался, сплющивался или перекручивался.
• При установке шланга необходимо убедиться, что его длина достаточна для компенсации возможного изменения при подаче давления и свободного перемещения элементов системы. Шланг недостаточной длины под давлением может выскочить из фитингов или согнуть их, вызывая проблемы с деталями. Но также важно избегать больших изгибов РВД, которые могут привести к его зацеплению или трению о другие части оборудования.
• Не допускается скручивание или изгиб рукава с радиусом, меньшим минимально допустимого значения радиуса изгиба.
• Шланги высокого и низкого давления не должны пересекаться или крепиться вместе, чтобы избежать износа их наружных слоев.
• Рукава высокого давления должны быть установлены на безопасном расстоянии от горячих объектов, так как высокая температура может сократить их срок службы. В случае применения в местах с высокой температурой следует применять защитную теплоизоляцию.
• Важно обеспечить не только работоспособность шланга, но и учесть эстетику и практичность его установки в процессе разработки. Необходимо также учитывать возможность обслуживания системы в будущем, избегая установки, которая затруднит доступ к узлам и агрегатам.
• При монтаже рукава следует избегать контакта с поверхностями, вызывающими абразивный износ его наружного слоя (включая контакт с другими шлангами). Если это неизбежно из-за условий эксплуатации, следует использовать рукава с прочным наружным слоем или дополнительные защитные элементы (металлические, пластиковые спирали).

Как правильно купить РВД?

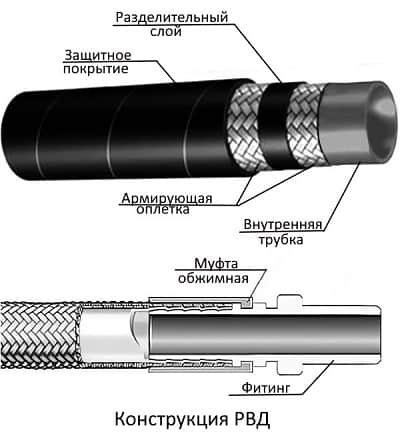

Готовое изделие состоит из шланга, двух фитингов и двух обжимных муфт. Фитинги на двух концах могут быть одинаковыми или разными, а также могут быть прямыми либо изогнутыми.

Для того, чтобы вам изготовили такой рукав, какой действительно нужен, в заказе указывайте все данные, необходимые производителю, а именно:

• длина РВД, мм
• внутренний диаметр рукава (диаметр условного прохода), мм
• тип рукава (1SN, 2SN или др.)
• рабочая среда (гидравлическое масло, воздух, вода)
• рабочее давление, Бар (МПа)
• тип фитинга первого и второго концевика (ORFS, DKOL, DKM, DKR, DKJ, AGR, или др.)
• угол фитингов (прямой, 45°, 90°)
• резьба фитингов (мм, дюйм)
• материал фитингов и муфт (оцинкованные, нержавеющие).

Давайте теперь более детально рассмотрим эти параметры.

Определение длины РВД в сборе зависит от типа используемых фитингов.

Если на рукаве установлен прямой фитинг, то его длина измеряется по сопрягаемой поверхности прокладки фитинга, а если угловой — по вертикальной оси фитинга.

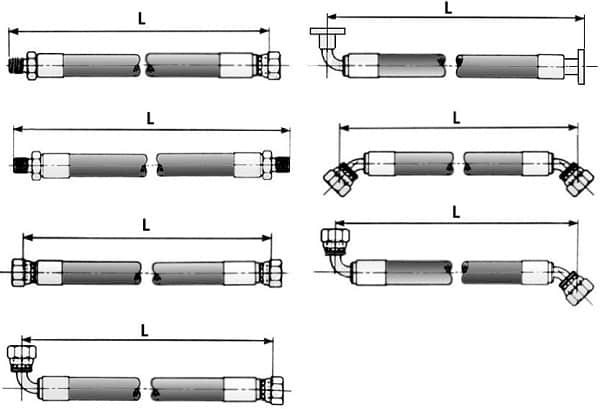

На рисунке изображено определение длины шланга (L) при использовании фитингов разных видов.

Для обеспечения оптимальной работы РВД и поддержания стабильного давления в системе, необходимо подбирать диаметр рукава, исходя из мощности насосного устройства. Внутренний диаметр шланга можно измерять штангенциркулем или посмотреть маркировку на старом шланге (DN 06, DN 08, DN 10 и т.д).

Учитывая максимальное рабочее давление вашей гидросистемы, воспользуйтесь таблицами из этой статьи, чтобы подобрать нужный тип шланга.

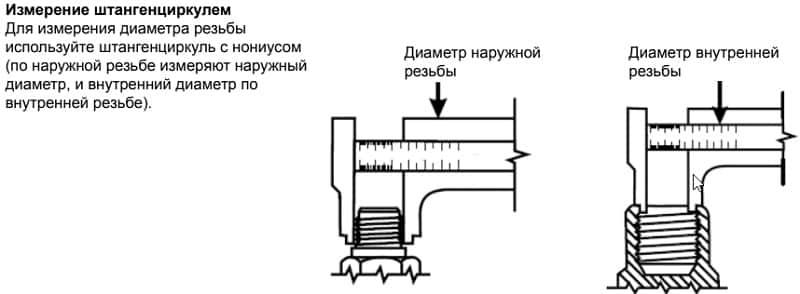

Чтобы определиться с типом и резьбой фитингов, можно внутренний и внешний диаметры резьбы измерять штангенциркулем.

Также стоит обратить внимание на исполнение угла конуса ниппеля: 24°, 60° или 74°. Возможен вариант с внутренним уплотнительным конусом (DKR, DKJ).

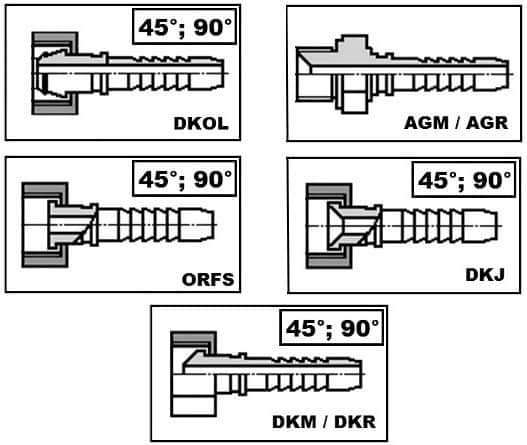

На рисунке ниже приведены типы фитингов, доступные для заказа

Угол изгиба наконечника можно определить визуально: он может быть прямым (0°), под углом 45°, 90°.

Для получения рекомендаций по выбору шланга и соответствующих комплектующих, рекомендуем обратиться к компетентным специалистам.

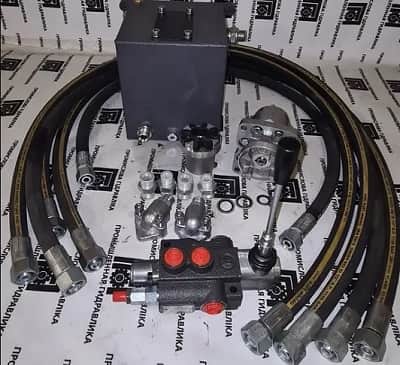

Сотрудники компании “ПГЗП” готовы помочь вам выбрать и купить РВД в Украине. У нас вы найдете разнообразные шланги и комплектующие.

Также производим ремонт (перепаковку) рукавов.

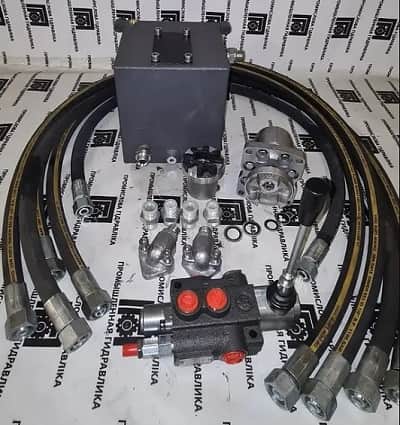

Шланги высокого давления играют важную роль в функционировании гидравлических систем. Это своеобразная жизненная линия, обеспечивающая безопасность, эффективность и надежность работы механизмов.

Без этих шлангов системы были бы лишены своей основной силы передачи энергии, что делает РВД не просто важной частью, а неотъемлемым звеном в слаженной работе множества промышленных и технических процессов.

Их роль — не просто соединять, но и гарантировать эффективное функционирование, что подчеркивает их значимость в современной технике и производстве.
