Гидрораспределители ВЕ10

5/5

Гидрораспределитель ВЕ10 — серия устройств, используемая для управления работой исполнительных механизмов гидросистем промышленного оборудования, дорожно-строительной техники. Главное назначение — перекрытие, изменение направления потока рабочей жидкости в гидросистемах машин, механизмов. С помощью электромагнитного привода запорные элементы регулируют подачу масла к гидроцилиндрам, моторам.

Предоставляем гарантию на наше оборудование: 1 год.

Гидрораспределитель ВЕ10: описание

Гидрораспределитель ВЕ10.14, ВЕ10.24, ВЕ10.34, ВЕ10.44, ВЕ10.64, ВЕ10.574, ВЕ10.573 - фото 11

Золотниковые четырёх линейные гидрораспределители, которые используют золотник, как запорно-регулирующий элемент. Он представляет собой цилиндр с порточками-поясками — количество соответствует числу линий.

Принцип работы механизма: при внешнем управляющем воздействии, золотник перемещается осевым направлением, открывает или закрывает каналы подачи масла.

Количество линий устройства обозначает число присоединяемых трубопроводов. Устройства могут управлять несколькими гидроцилиндрами или гидравлическими моторами, получающими масло от одного насоса.

Аналоги: РХ10, 1РЕ10, РЕ10.3, ВММ10.

Гидрораспределитель ВЕ10.14, 24, 34, 44, 64, 573, 574, 574а, 574е "В220, В110" г24 УХЛ4: ассортимент

ЦЕНА: розница/опт/дилерство (...* - уточняйте)

ВЕ10.14

Трёх позиционный золотниковый гидроаппарат, использующий гидравлическую схему 14. Применяемое электромагнитное управление — двухстороннее.

ЦЕНА: 1 750 грн./...*/...*

Гидрораспределитель ВЕ10 14 схема фото.

ВЕ10.24

Данный трёхпозиционный золотниковый аппарат использует схему 24. Количество управляющих электромагнитов — 2 шт.

ЦЕНА: 1 500 грн./...*/...*

Гидрораспределитель ВЕ10 24 схема фото.

Гидрораспределитель ВЕ10.34

Используется двухстороннее электромагнитное управление. Часто используется вместо пилота для более большого распределителя.

ЦЕНА: 1 750 грн./...*/...*

Гидрораспределитель ВЕ10 34 схема фото.

Гидрораспределитель ВЕ10.44

Трёхпозиционный золотниковый механизм этой модификации использует гидравлическую схему 44. На нём также установлены две катушки.

ЦЕНА: 1 800 грн./...*/...*

Гидрораспределитель ВЕ10 44 схема фото.

Гидрораспределитель ВЕ10.64

Перемещение золотника также осуществляется при помощи двух электромагнитов. Достаточно популярная схема, так как в нейтральном положении канал подачи масла соединен со сливным каналом, что дает возможность исполнительному органу оставаться на месте при работающей станции, и одновременно не перегружать насос масло-станции.

СТОИМОСТЬ: 1 900 грн./...*/...*

Гидрораспределитель ВЕ10 44 схема фото.

ВЕ10.573

Перемещение золотника также осуществляется при помощи двух электромагнитов. Достаточно популярная схема, так как в нейтральном положении канал подачи масла соединен со сливным каналом, что дает возможность исполнительному органу оставаться на месте при работающей станции, и одновременно не перегружать насос масло-станции.

СТОИМОСТЬ: 1 550 грн./...*/...*

Гидрораспределитель ВЕ10 573 схема фото.

Гидрораспределитель ВЕ10.574

Перемещение золотника также осуществляется при помощи двух электромагнитов. Достаточно популярная схема, так как в нейтральном положении канал подачи масла соединен со сливным каналом, что дает возможность исполнительному органу оставаться на месте при работающей станции, и одновременно не перегружать насос масло-станции.

СТОИМОСТЬ: 1 550 грн./...*/...*

Гидрораспределитель ВЕ10 574 схема фото.

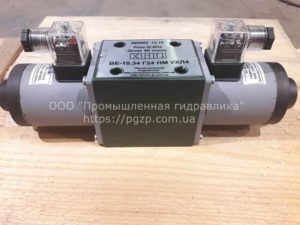

Гидрораспределитель ВЕ10.14, ВЕ10.24, ВЕ10.34, ВЕ10.44, ВЕ10.64, ВЕ10.574, ВЕ10.573 - фото 5

Гидрораспределитель ВЕ10: различия между подвидами, их характеристики

Все подвиды имеют свои особенности и различия. Их различают по таким признакам:

  • Сколько имеет позиций;
  • Какой тип управления;
  • Какой вид питания и схема;
  • Какие характеристики.

Гидрораспределитель ВЕ10: характеристика подвидов.

Гидрораспределитель ВЕ10.14, ВЕ10.24, ВЕ10.34, ВЕ10.44, ВЕ10.64, ВЕ10.574, ВЕ10.573 - фото 3

Основные характеристикиВЕ 10 14ВЕ 10 24ВЕ 10 34ВЕ 10 44ВЕ 10 64ВЕ 10 573, ВЕ 10 574
Расход рабочей жидкости (л/мин).

80

120

Давление на входе (МПа).

32

Максимальное давление слива (МПа).

15

Время срабатывания при переменном токе (сек).

0,02

Время срабатывания при постоянном токе (сек).

0,04

Масса (кг).

6,3

4,7

Габариты (мм).

295х90х125

215х90х125

Гидрораспределитель ВЕ10: позиционность

Гидрораспределитель ВЕ10.14, ВЕ10.24, ВЕ10.34, ВЕ10.44, ВЕ10.64, ВЕ10.574, ВЕ10.573 - фото 1 С учетом количества фиксированных положений золотника, делятся на:

  • трёхпозиционные,
  • двухпозиционные.

Трёхпозиционные — механизмы, у которых золотник способен занимать три фиксированных положения. Из конечных положений к нейтральному, золотник перемещается при помощи пружин. У двухпозиционных устройств есть только два крайних рабочих положения. Обычно они применяются для пуска, остановки исполнительных механизмов гидросистемы.

Гидрораспределитель ВЕ10, его подвиды: тип управления

Оборудования имеют электромагнитное управление. Перемещение золотника производится при помощи толкателя, запускающегося электрическим магнитом катушки. В различных модификациях электропривод располагается либо с двух сторон аппарата, либо с одной стороны — реализуется двухстороннее или одностороннее управление соответственно. Гидрораспределитель ВЕ10.14, ВЕ10.24, ВЕ10.34, ВЕ10.44, ВЕ10.64, ВЕ10.574, ВЕ10.573 - фото 2

Гидрораспределитель ВЕ10: вид электропитания

Питание управляющего электромагнитом производится либо от сети напряжением 220, 110, 380В переменного тока, либо от сети напряжением 12, 24В постоянного тока. Таким образом, возможно два способа подключения к электросети:

  1. Когда установка аппаратов на стационарное оборудование электричество подаётся от промышленной электросети;
  2. Когда использования аппаратов в мобильной технике электричество поступает от бортовой электросети.
Гидрораспределитель ВЕ10: гидравлическая схема

Аппараты имеют различные схемы — выбор обусловлен ориентацией потоков масла устройства. Каждая схема устанавливает определённое количество положений золотника и направлений течения гидравлической жидкости. В соответствии с классификацией ГОСТ 24679 приспособления могут иметь схемы видов: 14, 24, 34, 44, 54, 64, 64А, 74, 84, 84А, 94, 124, 134, 154, 573, 574, 574а, 574е. Гидрораспределитель ВЕ10.14, ВЕ10.24, ВЕ10.34, ВЕ10.44, ВЕ10.64, ВЕ10.574, ВЕ10.573 - фото 4

Область применения гидрораспределителя ВЕ10

В основном сфера применения довольно большая. Гидравлические распределители используются внутри стационарного производственного оборудования, имеющие гидроприводы:

  • Подъёмники, гидравлические прессы, гидроприводы (К14, К21, К23, К30, К31, К25, К25, К27, К55…);
  • горная техника, подъёмники (П32, П60, П61, П63, П31, П34, П33, А61, А62…);
  • различые промышленные машины, строительная (C-447 М (С447), C-867, С-953-1, Н57,…);
  • грузопассажирская (МГП-1000, МГП-1000-110, ПГПМ-4272, пгпм4272-02,…);
  • дорожная, аграрная техника, мееталлорежущие, сельскохозяйственные комплексы.

Гидрораспределитель ВЕ10.14, ВЕ10.24, ВЕ10.34, ВЕ10.44, ВЕ10.64, ВЕ10.574, ВЕ10.573 - фото 6 Ещё одна область применения данного оборудования — управление гидравлическими силовыми приводами мобильной техники. Перемещение гидроцилиндров у экскаваторов, бульдозеров, автокранов регулируется как раз этими или же подобными распределителями. Зависимо от вида гидрораспределителя, они могут быть использованы в технике до 6 тонн. Гидрораспределитель размещается в чугунном корпусе механизма. Крышки, которые являются затишными изготовлены из алюминия. Крышки уплотнены кольцами. Главный орган — золотник, встроен в спец. отверстие, которое изготовленно из литого корпуса. Контроль над золотником происходит за счет рычагов. ВЕ10 имеет не сложную конструкцию. Благодаря этому, ремонт можно производить самостоятельно.

Важно! Ремонт не рекомендуется проводить самостоятельно. Он может привести к полной поломке. За помощью можно обратиться к нашей компании.

Гидрораспределитель ВЕ10: требования стандартов

Гидрораспределитель ВЕ10.14, ВЕ10.24, ВЕ10.34, ВЕ10.44, ВЕ10.64, ВЕ10.574, ВЕ10.573 - фото 7 Нормативный документ, по которому выпускаются гидрораспределители — ГОСТ 24679. Согласно его требований, безотказная наработка устройств установлена внутри 750 000 циклов. Отказ аппарата — состояние распределителя, при котором требуется разобрать изделие, чтобы восстановить его работоспособность. Диаметр входного отверстия гидравлической линии для всех механизмов — 10 мм. Рабочая жидкость — масло на минеральной основе. Кинематическая вязкость жидкости должна составлять от 10 до 400 мм2 / с. Фильтры системы, которые имеют установленный аппарат, должны улавливать частицы размером от 0,025 мм. По виброустойчивости, вибропрочности, приборы согласно ГОСТ 16962.2 должны соответствовать 11 степени жесткости.

Гидрораспределитель ВЕ10.14, ВЕ10.24, ВЕ10.34, ВЕ10.44, ВЕ10.64, ВЕ10.573, ВЕ10.574, 574а, 574е В220, В110 г24 УХЛ4 купить — цена Запорожье, Украина

Гидрораспределитель ВЕ10.14, ВЕ10.24, ВЕ10.34, ВЕ10.44, ВЕ10.64, ВЕ10.574, ВЕ10.573 - фото 9 Приобрести оборудование можно у компании ООО «Промышленная гидравлика».

Так же у нас можно приобрести: насосы, пневмораспределители, гидромоторы, клапаны гидравлические, фильтры, регулирующую аппаратуру.

Только у нас вы сможете найти, подобрать нужный механизм, соответствующий всем качествам и стандартам. Для того, чтобы заказать нужное устройство, вам необходимо:

  • Позвонить по телефону менеджерам компании (телефон можно найти на сайте компании, раздел «Контакты»).
  • Написать письмо на электронный адрес (оставьте свой номер, мы вам перезвоним).
  • Сделать заказ (нажмите кнопку «Купить).

Важно! Вся информация предоставлена на нашем сайте или та, которая предоставляется нашими менеджерами совершенно бесплатно.

С нетерпением ждем ваших звонков.
