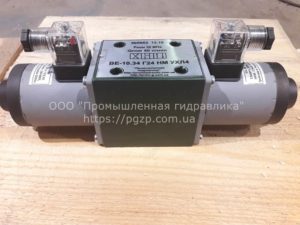

Гідророзподільник ВЕ10

Гідророзподільник ВЕ10 – серія пристроїв, що використовується для керування роботою виконавчих механізмів гідросистем промислового обладнання, дорожньо-будівельної техніки.

Гідророзподільник ВЕ10: опис

Головне призначення – перекриття, зміна напряму потоку робочої рідини у гідросистемах машин, механізмів. За допомогою електромагнітного приводу запірні елементи регулюють подачу олії до гідроциліндрів, моторів.

Золотникові чотири лінійні гідророзподільники, які використовують золотник як запірно-регулюючий елемент. Він є циліндром з порточками-поясками – кількість відповідає числу ліній.

Принцип роботи механізму: при зовнішньому впливі, що управляє, золотник переміщається осьовим напрямком, відкриває або закриває канали подачі масла.

Кількість ліній пристрою позначає кількість трубопроводів, що приєднуються. Пристрої можуть керувати декількома гідроциліндрами або гідравлічними двигунами, які одержують олію від одного насоса.

Аналоги: РХ10, 1РЕ10, РЕ10.3, ВММ10.

Гідророзподільник ВЕ10: характеристика підвидів

Скорочення значень таблиці:

Осн. хар. – Основні характеристики;
Витр. роб. рід. – витрата робочої рідини;
Тиск. на вх. – тиск на вході;
Макс. тиск зл. – максимальний тиск зливу;
Час спрац. при змін. струмі – час працьовування при змінному струмі;
Час спр. при пос. струмі – Час спрацьовування при постійному струмі;
Вага – вага
Габар. – габарити

Осн. хар.	ВЕ 10 14	ВЕ 10 24	ВЕ 10 34	ВЕ 10 44	ВЕ 10 64	ВЕ 10 573, ВЕ 10 574
Витр. роб. рід. (л/ хв).	80					120
Тиск. на вх. (МПа).	32
Макс. тиск зл. (МПа).	15
Час спрац. при змін. струмі (сек).	0,02
Час спр. при пос. струмі (сек).	0,04
Вага (кг).	6,3					4,7
Габар. (мм).	295 х 90 х 125					215 х 90 х 125

Гідророзподільник ВЕ10.14, 24, 34, 44, 64, 573, 574, 574а, 574е “В220, В110” г24 УХЛ4: асортимент

У нас діє 3 цінові діапазони: роздріб, опт, дилерство!

Надаємо гарантію на наше обладнання: 1 рік.

МОЖЛИВА БЕЗКОШТОВНА ДОСТАВКА ПО УКРАЇНІ!

Зателефонувати нам:

Ціни (роздріб, опт, дилерство) можна дізнатися у наших спеціалістів.

ВЕ10.14

Трьох позиційний золотниковий гідроапарат, що використовує гідравлічну схему 14. Електромагнітне керування, що застосовується, — двостороннє.

ВЕ10.24

Даний трипозиційний золотниковий апарат використовує схему 24. Кількість електромагнітів, що управляють, – 2 шт.

Гідророзподільник ВЕ10.34

Використовується двостороннє електромагнітне керування. Часто використовується замість пілота для більшого розподільника.

Гідророзподільник ВЕ10.44

Трипозиційний золотниковий механізм цієї модифікації використовує гідравлічну схему 44. На ньому також встановлені дві котушки.

Гідророзподільник ВЕ10.64

Переміщення золотника також здійснюється за допомогою двох електромагнітів. Досить популярна схема, тому що в нейтральному положенні канал подачі масла з’єднаний зі зливальним каналом, що дає можливість виконавчому органу залишатися на місці при станції, що працює, і одночасно не перевантажувати насос масло-станції.

ВЕ10.573

Гідророзподільник ВЕ10.574

Гідророзподільник ВЕ10: відмінності між підвидами, їх характеристики

Нижче наводимо опис пристроїв, застосування та функціональні можливості.

Усі підвиди мають особливості, відмінності. Їх розрізняють за такими ознаками:

Скільки має позицій;
Який тип керування;
Який вид живлення та схема;
Які показники.
Пропускна спроможність.
Витрата.
Вага, габарити.

Далі докладніше розглянемо кожний пункт.

Гідророзподільник ВЕ10: позиційність

З урахуванням кількості фіксованих положень золотника поділяються на:

трипозиційні,
двопозиційні.

Трипозиційні — механізми, у яких золотник здатний займати три фіксовані положення. З кінцевих положень до нейтрального золотник переміщається за допомогою пружин. У двопозиційних пристроїв є лише два крайні робочі положення. Зазвичай вони використовуються для пуску, зупинки виконавчих механізмів гідросистеми.

Гідророзподільник ВЕ10, його підвиди: тип керування

Обладнання мають електромагнітне керування.

Переміщення золотника здійснюється за допомогою штовхача, що запускається електричним магнітом котушки.

У різних модифікаціях електропривод розташовується або з обох боків апарату, або з одного боку – реалізується двостороннє або одностороннє керування відповідно.

Гідророзподільник ВЕ10: вид електроживлення

Живлення керуючого електромагнітом проводиться або від мережі напругою 220, 110, 380В змінного струму, або від напругою мережі 12, 24В постійного струму. Таким чином, можливо два способи підключення до електромережі:

Коли встановлення апаратів на стаціонарне обладнання електрика подається від промислової електромережі;
Коли використання апаратів у мобільній техніці електрика надходить від бортової електромережі.

Гідророзподільник ВЕ10: гідравлічна схема

Апарати мають різні схеми – вибір обумовлений орієнтацією потоків олії пристрою.

Кожна схема встановлює певну кількість положень золотника та напрямів перебігу гідравлічної рідини.

Відповідно до класифікації ГОСТ 24679 пристрої можуть мати схеми видів:

14, 24, 34, 44, 54, 64, 64А, 74, 84, 84А, 94, 124, 134, 154, 573, 574, 574а, 574е.

Область застосування гідророзподільника ВЕ10

Здебільшого сфера застосування досить велика. Гідравлічні розподільники використовуються всередині стаціонарного виробничого обладнання, що мають гідроприводи:

Підйомники, гідравлічні преси, гідроприводи (К14, К21, К23, К30, К31, К25, К25, К27, К55…);
гірнича техніка, підйомники (П32, П60, П61, П63, П31, П34, П33, А61, А62…);
різні промислові машини, будівельна (C-447 М (С447), C-867, С-953-1, Н57,…);
вантажопасажирська (МГП-1000, МГП-1000-110, ПГПМ-4272, пгпм4272-02,…);
дорожня, аграрна техніка, мееталорізальні, сільськогосподарські комплекси.

Ще одна сфера застосування даного обладнання – управління гідравлічними силовими приводами мобільної техніки.

Переміщення гідроциліндрів у екскаваторів, бульдозерів, автокранів регулюється саме цими або подібними розподільниками. Залежно від виду гідророзподільника вони можуть бути використані в техніці до 6 тонн.

Гідророзподільник розміщується у чавунному корпусі механізму. Кришки, які є затишними, виготовлені з алюмінію. Кришки ущільнені кільцями. Головний орган – золотник, вбудований у спец. отвір, виготовлений з литого корпусу. Контроль над золотником відбувається за рахунок важелів.

ВЕ10 має складну конструкцію. Завдяки цьому ремонт можна проводити самостійно.

Важливо! Ремонт не рекомендується проводити самостійно. Він може призвести до повної поломки. За допомогою можна звернутися до нашої компанії.

Гідророзподільник ВЕ10: вимоги стандартів

Нормативний документ, за яким випускаються гідророзподільники – ГОСТ 24679. Згідно з його вимогами, безвідмовне напрацювання пристроїв встановлено всередині 750 000 циклів.

Відмова апарату — стан розподільника, у якому потрібно розібрати виріб, щоб відновити його працездатність. Діаметр вхідного отвору гідравлічної лінії для всіх механізмів – 10 мм. Робоча рідина – олія на мінеральній основі. Кінематична в’язкість рідини має становити від 10 до 400 мм2/с. Фільтри системи, які мають встановлений апарат, повинні вловлювати частинки розміром від 0,025 мм.

За вібростійкістю, віброміцністю, приладами згідно з ГОСТ 16962.2 повинні відповідати 11 ступеню жорсткості.
