Пластинчастий насос

Використовуються у різних галузях промисловості.

Поєднання компактних розмірів, тихої роботи та низької пульсації робочого середовища при перекачуванні дає можливість застосовувати такі вироби в різних сферах.

Але найчастіше їх встановлюють у системи подачі олії верстатів та інших установок, де потрібно перекачування змащувальних компонентів або інших середовищ.

Пластинчастий насос: типи, принцип роботи, пристрій, характеристики, застосування

Конструкція пластинчастого насосу

Основний елемент установки, що витісняє, — пластини, які знаходяться в пазах роторної частини. Загалом система складається з:

Корпуси (статора), усередині якого знаходиться порожнина.
Приводний вал.
Ротора.
витісняючих пластин (шиберів).

Пристрій та принцип дії: регульовані, нерегульовані

Як статор виступає корпус, який виробляють з металу з високою гідрощільністю та механічною міцністю. Деякі моделі мають на корпусі спеціальні вуха для кріплення, що полегшує монтаж установки під час складання гідравлічної системи.

Ротор встановлюється на приводний вал, що забезпечує його обертання. Сам приводний вал розміщується на опорах, що жорстко зафіксовані в корпусі.

Конструкція ротора передбачає наявність досить глибоких пазів або радіусних, або розташованих під кутом до радіуса.

Платівки, які розміщуються в пазах, забезпечують витіснення середовища, що перекачується.

На торцях статора та ротора знаходяться розподільчі диски. У яких є наскрізні отвори серповидної форми. Зазор між торцем і самим розподільчим диском мінімальний – це забезпечує збереження продуктивності системи та мінімізацію втрати тиску.

Така конструкція й у нерегульованих моделей*. На відміну від них, регульовані установки з пластинчастим принципом роботи мають можливість зміни обсягу робочої камери. Статор такої конструкції розміщується в корпусі з певним зазором, що дозволяє змінювати ексцентриситет та подачу олії. Зміна ексцентриситету забезпечується за рахунок руху регулювального гвинта, а з іншого боку положення статора регулюється опорною пружиною.

Зверніть увагу! У нерегульованих моделей можливість зміни подачі теж є. Вона реалізується за рахунок зменшення/збільшення частоти обертання двигуна, який рухає приводний вал.

Пластинчастий насос: принцип роботи

Працювати вироби такого типу можуть за двома схемами. Виділяють дві великі групи моделей:

Одноразової дії.
Подвійний.
Робота пластинчастого насоса одинарної дії

Працюючи моделей з одинарним впливом однією оборот приводного валу припадає один цикл всмоктування і цикл нагнітання. Працює система так:

Привідний вал обертає ротор.
Пластини-шибери, що у пазах роторної частини, притискаються до внутрішньої поверхні статора.
Притиск шиберів забезпечується за рахунок рідини, що підводиться під їх основу, під тиском, пружинних вставок або просто відцентрової сили.
Через ексцентриситет змінюється обсяг робочих камер, утворених стінками статора, краєм ротора і пластинами. При збільшенні обсягу відбувається всмоктування, при зменшенні нагнітання.
За надходження рідини відповідають розподільчі диски: спочатку через отвори рідина надходить у порожнину, а потім через інші отвори виводиться з нього під впливом зусилля при нагнітанні.

Таким чином, за один оборот рідина надходить по лінії подачі, а потім нагнітається в гідролінію під певним тиском.

Як працює пластинчастий насос дворазової дії

Схема пристроїв дворазової дії буде дещо іншою. Для них характерно два цикли всмоктування та два цикли нагнітання за один оборот. Статор та ротор розміщуються співвісно, при цьому розподільні диски притискаються до корпусу пружинами, що забезпечує потрібну щільність з’єднання. Також за притиск дисків відповідає тиск олії в лінії – якщо вона знижується, тільки пружини утримують диски у потрібному положенні.

Обертаючись, ротор надає руху пластини, які притискаються до статора. При цьому самі пластини зміщуються в пазах, здійснюючи зворотно-поступальні рухи.
Конфігурація розподільчих дисків така, що вона забезпечує дворазове всмоктування та дворазове нагнітання за один оборот.
Зони всмоктування і нагнітання при цьому розміщуються діаметрально протилежно, тому радіальні навантаження на частини, що обертаються, мінімізуються. Через це зростає ресурс підшипників, які забезпечують рух приводного валу.

Незважаючи на велику складність конструкції, дворазові мають низку переваг. Найбільш важливі пов’язані з меншим зносом деталей за рахунок зниження навантажень на ротор системи, а також її приводний вал.

Типи пластинчастих насосів: БГ12, Г12, НПЛ (Асортимент)

Основу асортименту складають такі серії

Вони відрізняються як за конструкцією, так і за робочими характеристиками.

Види та підвиди пластинчастих насосів: БГ12, Г12, НПЛ

Серія БГ12 представлена одно- та двопотоковими моделями шиберних пристроїв. Нерегульовані апарати використовуються в основному в машинобудуванні та металообробці: сфера застосування визначається тим, що конструкція та принцип роботи системи оптимізовані під подачу мінеральної олії та інших мастильних матеріалів. нерегульована величина потоку та вихідний тиск до 10 МПа дозволяє застосовувати вироби серії БГ12 у гідравлічних приводах металообробних верстатів та іншого обладнання.
Ключова характеристика однопотокових насосів серії Г12 – вихідний тиск на рівні 6,3 МПа. Вони ефективно працюють з мінеральними оліями та іншими мастильними матеріалами кінематичною в’язкістю від 10 до 400 сСт, оптимальна температура рідини для серії Г12 – від 0 до +70°С. Допустима тонкість фільтрації не повинна перевищувати 25 мкм. Зміна подачі можлива за рахунок регулювання – для налаштування цього параметра конструкцією передбачено спеціальний клапан.
Насоси серії НПл можуть проводитися як в одно-, так і двопоточному варіанті. Використовуються для комплектації верстатного обладнання, металорізальних верстатів, транспортних засобів та ін. Виробляються у двох модифікаціях, що відрізняються робочим тиском: 6,3 МПа та 16 МПа. У обох модифікацій різні вимоги до кінематичної в’язкості рідини: від 20 до 400 ССт на 6,3 МПа і від 25 до 213 сСт у пластинчастих агрегатів на 16 МПа. Тонкість фільтрації стандарту для апаратури такого типу становить 25 мкм. Напрями обертання за замовчуванням – правий, можливий випуск установок з лівим обертанням із внесенням відповідних змін до маркування.

Пластинчастий насос: схема, креслення

У цьому розділі наведено креслення апаратів пластинчастого (шиберного) типу основних серій*.

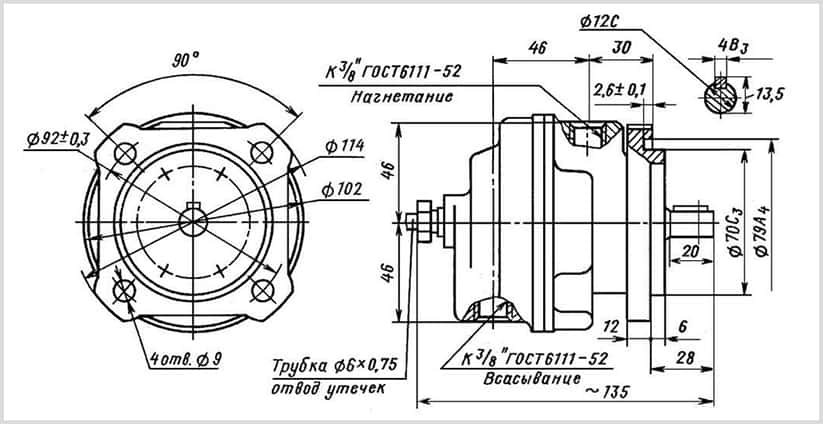

БГ12:

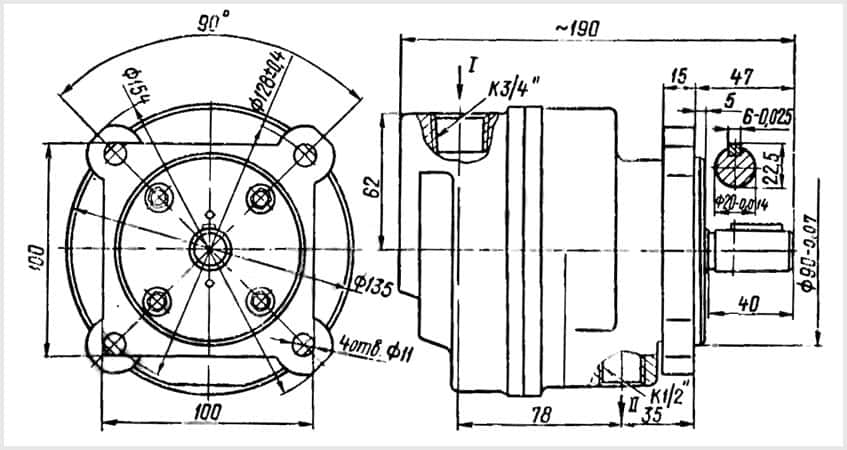

Г12:

НПл:

*Зверніть увагу! На схемах представлено важливий пристрій систем з описуваним принципом роботи. Габарити та конструктивні особливості конкретних моделей можуть відрізнятися, причому дуже істотно.

Пластинчасті насоси: характеристики

Основний параметр пластинчастого насосного обладнання – це його подача: об’єм рідини, який може подати установка за одиницю часу під зазначеним тиском. У різних моделей на подачу впливають різні чинники.

Продуктивність пластинчастого насоса: однопотокові, двопотокові.

Продуктивність з одноразовою дією залежить від:

Величини ексцентриситета (вона тим більше, чим більше вісь ротора зміщена до осі статора).
Радіуса внутрішньої поверхні статорної частини.
Кількість пластин, що забезпечують витіснення робочої рідини*.
Геометричних параметрів пластин – їх товщини та ширини.

Також важливим параметром буде частота обертання приводного валу – від неї залежить кількість циклів всмоктування/нагнітання.

Зверніть увагу! При збільшенні кількості пластин подача знижується через зменшення об’єму робочої камери, зате знижується пульсація і зростає рівномірність потоку.

Для моделей із дворазовою дією важливі інші фактори:

Величина великого та малого радіусу розточування корпусу.
Число пластин.
Їх товщина та ширина.
Частота обертання валу.

Пов’язано це з відсутністю ексцентриситету та сезонністю пари статор/ротор.

За виконанням відрізняються пристрої одно- і двопотокові. При двопоточному виконанні система має двосекційну конструкцію, тобто в одному корпусі поєднується два однопотокові пристрої. Сумарна потужність дорівнює сумі показників вихідних моделей.

Переваги та недоліки пластинчастих насосних установок

Популярність пристроїв з таким принципом дії, і широка сфера їх застосування обумовлені не тільки високою продуктивністю та надійною стійкістю до відмови. Список переваг таких виробів досить великий, але найважливішими будуть такі:

Більш рівномірна — в порівнянні з шестеренними пристроями — подача середовища, яке обумовлено шиберним принципом роботи насосної установки.
Нижчі вимоги до чистоти рідини порівняно з роторно-поршневими пристроями, що значно розширює сферу застосування та знижує витрати на їх обслуговування, а також ремонт.
Низький рівень пульсації вихідного потоку.
При правильному налаштуванні – низький рівень шуму, який також розширює сферу застосування та допускає встановлення техніки у закритих приміщеннях та невеликих замкнутих просторах.
Можливість регулювання робочого об’єму у регульованих моделях.

Незважаючи на велику сферу застосування, агрегати з таким принципом роботи мають ряд недоліків, які потрібно враховувати при їх виборі та експлуатації. Насамперед зазначають:

Високу складність конструкції — незважаючи на добрі показники відмовостійкості через складну конструкцію ремонт насосних установок дуже трудомісткий і може проводитися лише кваліфікованими фахівцями з великим досвідом відновлення гідравлічної техніки.
На холоді (в неопалюваному приміщенні або при низькій температурі масла) є ймовірність залипання пластин із зупинкою мастила. Нестача характерна не для всіх моделей, але її потрібно мати на увазі.
При перевищенні температурного діапазону, що рекомендується, можливе заклинювання пластин. Пов’язано це із температурним розширенням металу.

Жоден із цих недоліків не можна віднести до критичних. Тому сфера застосування насосного обладнання шиберного принципу дії постійно розширюється, а попит на таку техніку зростає. Пластинчастий насос можна купити від виробника за доступною ціною в компанії «Промислова гідравліка Україна», вибравши модель з потрібними характеристиками в каталозі.
