Приєднувальні фланці для шестеренних насосів OMT

Фланець — це невід’ємна частина більшості насосів, що забезпечує надійне з’єднання насоса з трубопроводом або іншими елементами гідравлічної системи.

Ця стаття розглядає конструктивні та технічні особливості фланців виробництва OMT.

Фланцеві різьбові перехідники ОМТ

Фланці лінійки RB

RB — приєднувальний фланець для шестеренних насосів, виконаний під кутом 90 °.

Виготовлений із алюмінію.

Має 4 отвори для гвинтів.

Фланець поставляється в комплекті з кріпленням та кільцем ущільнювача.

Міжосьова відстань отворів для болтів варіюється від 30 до 55 мм.

Приєднання — внутрішнє різьблення від 3/8″ до 1” BSP.

Максимальний робочий тиск — 180 Бар.

Габаритні розміри фланців RB

Макс. тиск, Бар.	Тип	A BSP	I	D	H	L	Кількість отворів	Гвинти		Ущільнюючі кільця
Макс. тиск, Бар.	Тип	A BSP	I	D	H	L	Кількість отворів	N2	N2	Ущільнюючі кільця
180	RB 038-30	3/8”	30	18	18	40	4	М6х30	М6х45	121
180	RB 012-30	1/2”	30	18	18	40	4	М6х30	М6х45	121
180	RB 038-35	3/8”	35	18	18	42.5	4	М6х30	М6х45	3075
180	RB 012-35	1/2”	35	18	18	42.5	4	М6х30	М6х45	3075
180	RB 012-40	1/2”	40	24	24	47.5	4	М6х35	М6х55	130
180	RB 034-40	3/4”	40	24	24	47.5	4	М6х35	М6х55	130
180	RB 034-55	3/4”	55	29	31	54	4	M8x45	М8х60	4118
180	RB 100-55	1”	55	29	31	54	4	M8x45	М8х60	4118

Фланцеві різьбові адаптери серії RPA

Фланець RPA — кутовий монтажний фланець для шестеренних насосів та гідромоторів, виконаний з оцинкованої сталі.

Підходить для типорозмірних насосів 1.

Відстань між отворами для гвинтів становить 26-92 мм.

Підключення здійснюється через внутрішнє різьблення від 3/8″ до 2 1/2” BSP.

Фланець комплектується трьома метричними гвинтами.

Габаритні розміри фланців лінійки RPA

Тип	Група насосу	A	I	D	H	L	Кількість отворів	Гвинти	Ущільнюючі кільця
RPA05-038	0,5	3/8”	26	17	10	27	3	М5х20	2056
RPA05-012	0,5	1/2”	26	17	10	27	3	М5х20	2056
RPA1-038	1	3/8”	30	17	10	27	3	М6х20	121
RPA1-012	1	1/2”	30	17	10	27	3	М6х20	121
RPA2-038	2	3/8”	4	21	11	36	3	M8x25	132
RPA2-012	2	1/2”	40	21	11	36	3	M8x25	132
RPA2-034	2	3/4”	40	21	11	36	3	M8x25	132
RPA3-034	3	3/4”	51	27	15	46	3	М10х30	4118
RPA3-100	3	1”	51	27	15	46	3	М10х30	4118
RPA3-034B	3	3/4”	56	27	15	46	3	М10х30	4118
RPA3-100B	3	1”	56	27	15	46	3	М10х30	4118
RPA35-100M10	3.5	1”	62	36	16	56	3	М10х30	4150
RPA35-114M10	3.5	1 1/4”	62	36	16	56	3	М10х30	4150
RPA35-100M12	3.5	1”	62	36	16	56	3	М12х35	4150
RPA35-114M12	3.5	1 1/4”	62	36	16	56	3	М12х35	4150
RPA4-114	4	1 1/4”	72.5	37	17	56	3	М12х35	153
RPA4-112	4	1 1/2”	72.5	37	17	56	3	М12х35	153
RPA6-212	–	2 1/2”	92	52	18	75	3	М12х40	4275

Фланці лінійки RPGA для насосів OMT

Фланці RPGA призначені для підключення гідронасосів до ШВД.

Вони забезпечують міцне та герметичне з’єднання, спрощуючи складання, розбирання та обслуговування системи.

RPGA — це сталевий фланець зі з’єднанням типу “ялинка”.

Має 4 отвори для кріплення, поставляється разом з гвинтами і ущільнюючим кільцем.

Міжосьова відстань отворів становить 30-56 мм.

Підходить для підключення РВД діаметром 15-32 мм.

Габаритні розміри RPGA

Тип	A	B	D	I	L	Гвинти	Ущільнюючі кільця
1 RPGA 012/30	15	40	10	30	40	М6х20	121
1 RPGA 034/30	19	40	10	30	40	М6х20	121
2 RPGA 034/40	19	54	12	40	47	M8x25	132
2 RPGA 100/40	25	54	12	40	47	M8x25	132
3 RPGA 114/51	32	70	14	51	59	М10х30	4118
3 RPGA 114/56	32	75	14	56	59	М10х30	4137

Фланцеві перехідники серій F та FI

F та FI — це приєднувальні фланці для шестеренних насосів, виготовлені з оцинкованої сталі.

Оснащені чотирма монтажними отворами для гвинтів і поставляються разом з кріпленням та ущільнюючим кільцем.

Міжосьова відстань між отворами для гвинтів — 30-72,5 мм.

Приєднання здійснюється через внутрішнє різьблення від 3/8″ до 1 ¼” BSP, а максимальний робочий тиск становить 350 Бар.

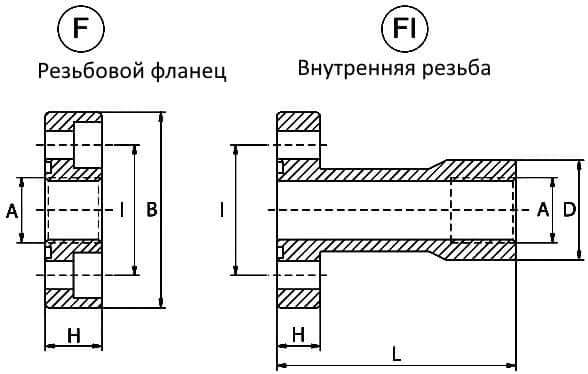

Габаритні розміри різьбових адаптерів F та FI

Тип	Група насосу	I	B	L	D	E	A BSP	H	Кріплення	Гвинти	Ущільнювальні кільця
F1-038	1	30	45	–	–	–	3/8”	13	4	М6х16	2075
FI1-038	1	30	40	55	23	–	3/8”	10	4	М6х20	2075
F2-012	2	40	58	–	–	–	1/2”	15	4	M8x20	2100
FI2-012	2	40	54	60	28.5	–	1/2”	12	4	M8x25	2100
F3-034	3 А	51	76	–	–	–	3/4”	18	4	М10х25	3125
FI3-034	3 А	51	70	72	33.5	–	3/4”	16	4	М10х30	3125
F3-034B	3 Б	56	76	–	–	–	3/4”	18	4	М10х25	3125
FI3-034B	3 Б	56	76	72	33.5	–	3/4”	16	4	М10х30	3125
F35-100M10	3,5 А	62	88	–	–	–	1”	20	4	М10х30	144
F35-100M12	3,5 Б	62	88	–	–	–	1”	20	4	М12х35	144
F4-114	4	72.5	98	–	–	–	1 1/4”	22	4	М12х35	4187

Фланці серії RIA

RIA — монтажний сталевий фланець для шестеренних насосів, виконаний під кутом 90°.

Має 4 отвори для гвинтів.

Поставляється в комплекті з кріпленням та ущільнюючим кільцем.

Міжосьова відстань отворів для гвинтів становить 30-55 мм.

Приєднання — внутрішнє різьблення від 3/8″ до 1” BSP.

Максимальний робочий тиск — 250-315 Бар.

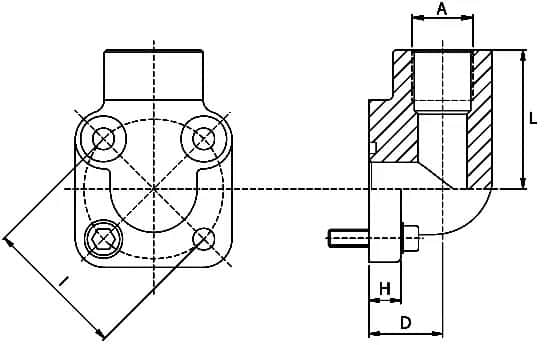

Габаритні розміри фланців RIA

Макс. тиск, Бар	Тип	I	A BSP	D	H	L	Гвинти		Ущільнюючі кільця
Макс. тиск, Бар	Тип	I	A BSP	D	H	L	№ 2	№2	Ущільнюючі кільця
315	RIA 30-038	30	3/8”	19	11	40	М6х20	М6х35	121
315	RIA 30-012	30	1/2”	19	11	40	М6х20	М6х35	121
315	RIA 35-038	35	3/8”	19	13	40	М6х20	М6х35	3075
315	RIA 35-012	35	1/2”	19	13	40	М6х20	М6х35	3075
250	RIA 40-038	40	3/8”	24	13	42.5	М6х25	М6х45	132
250	RIA 40-012	40	1/2”	24	13	42.5	М6х25	М6х45	132
250	RIA 40-034	40	3/4”	24	13	42.5	М6х25	М6х45	132
250	RIA 55-012	55	1/2”	34	13	54	M8x25	М8х60	4118
250	RIA 55-034	55	3/4”	34	13	54	M8x25	М8х60	4118
250	RIA 55-100	55	1”	34	13	54	M8x25	М8х60	4118

Різьбові фланцеві перехідники лінійки RP

Фланці RP призначені для з’єднання моторів та гідронасосів груп 0.5, 1, 2, 3 та 4 з рукавами високого тиску.

Вони виготовлені з алюмінію. Дана серія з трьома отворами під гвинти.

Розболтування становить від 26 до 72,5 мм.

Поставляється фланець з комплектом кріплення і ущільнюючим кільцем.

Максимальний робочий тиск до 180 Бар.

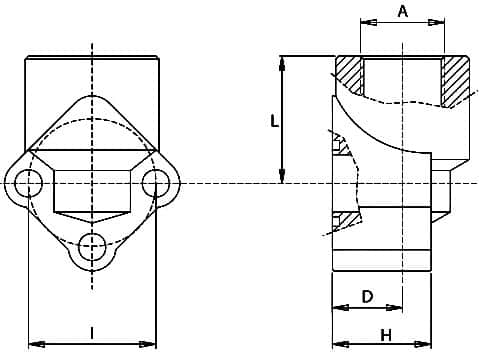

Габаритні розміри RP

Макс. тиск, Бар.	Тип	Група насосів	A BSP	I	D	H	L	Кількість отворів	Гвинти	Ущільнюючі кільця
180	RP05-038	0,5	3/8”	26	18	24	30	3	М5х35	2056
180	RP05-012	0,5	1/2”	26	18	24	30	3	М5х35	2056
180	RP1-038	1	3/8”	30	18	26	30	3	М6х35	121
180	RP1-012	1	1/2”	30	18	26	30	3	М6х35	121
180	RP2-012	2	1/2”	40	20	31	40	3	M8x45	130
180	RP2-034	2	3/4”	40	20	31	40	3	M8x45	130
180	RP3-034	3	3/4”	51÷56	26	43	46	3	М10х60	4118
180	RP3-100	3	1”	51÷56	26	43	46	3	М10х60	4118
180	RP35-114	3.5	1 1/4”	62	33.5	17	57	2	М12х35	4143
180	RP4-112	4	1 1/2”	72.5	38	17	64	2	М12х35	4175

Фланці серії RPA

Фланці RPA, виконані з оцинкованої сталі, призначені для з’єднання гідронасосів та двигунів з трубопроводами.

Конструкція передбачає три монтажні отвори з розболтуванням від 26 до 92 мм.

Комплект поставки включає кріпильні елементи та ущільнююче кільце.

Приєднання — внутрішнє різьблення від 3/8″ до 2 ½” BSP. Фланці розраховані на максимальний робочий тиск 315 Бар.

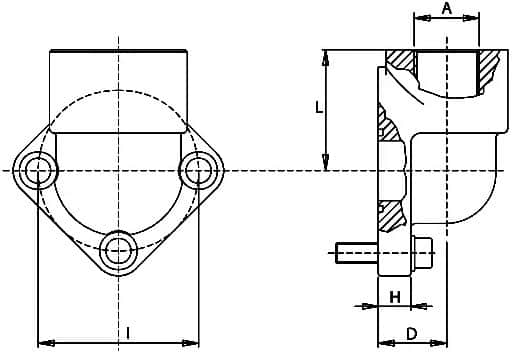

Габаритні та монтажні розміри фланців RPA для насосів OMT

Тип	Група насосів	A	I	D	H	L	Гвинти	Ущільнюючі кільця
RPA05-038	0,5	3/8”	26	17	10	27	М5х20	2056
RPA05-012	0,5	1/2”	26	17	10	27	М5х20	2056
RPA1-038	1	3/8”	30	17	10	27	М6х20	121
RPA1-012	1	1/2”	30	17	10	27	М6х20	121
RPA2-038	2	3/8”	4	21	11	36	M8x25	132
RPA2-012	2	1/2”	40	21	11	36	M8x25	132
RPA2-034	2	3/4”	40	21	11	36	M8x25	132
RPA3-034	3	3/4”	51	27	15	46	М10х30	4118
RPA3-100	3	1”	51	27	15	46	М10х30	4118
RPA3-034B	3	3/4”	56	27	15	46	М10х30	4118
RPA3-100B	3	1”	56	27	15	46	М10х30	4118
RPA35-100M10	3.5	1”	62	36	16	56	М10х30	4150
RPA35-114M10	3.5	1 1/4”	62	36	16	56	М10х30	4150
RPA35-100M12	3.5	1”	62	36	16	56	М12х35	4150
RPA35-114M12	3.5	1 1/4”	62	36	16	56	М12х35	4150
RPA4-114	4	1 1/4”	72.5	37	17	56	М12х35	153
RPA4-112	4	1 1/2”	72.5	37	17	56	М12х35	153
RPA6-212	–	2 1/2”	92	52	18	75	М12х40	4275
