Комплектуючі для маслостанцій

Комплектуючі маслостанцій — це додаткові компоненти, які розширюють функціональність та підвищують надійність гідравлічних систем.

Вони дозволяють оптимізувати роботу обладнання, підвищити зручність експлуатації та обслуговування, покращити контроль над процесами та забезпечити безпечну експлуатацію.

Аксесуари включають різні пристрої фільтрації, контролю, з’єднання: фільтри-сапуни та заливні горловини, масловказівники, оглядові люки, кріплення для насосів (дзвони), муфти.

Далі йтиметься про ці пристрої виробництва MP Filtri.

Заливні горловини з повітряним фільтром (сапуном)

Заливні горловини служать для зручної заливки оливи та оснащені фільтрами-сапунами, які запобігають проникненню вологи та забруднень у бак маслостанції.

Компанія MP Filtri виробляє сапуни із горловинами серій SA, TA, TAP.

Фільтри сапуни із заливними горловинами серії SA

Серія SA, що включає моделі SA036, SA053, SA075, SA115, SA145, SA185, являє собою металеві фільтри-сапуни, призначені для захисту гідробаків від твердих частинок забруднень, що знаходяться в повітрі.

Ці фільтри монтуються прямо на бак і мають міцну конструкцію, що дозволяє використовувати їх у найскладніших умовах експлуатації.

Вони використовуються в гідросистемах промислового обладнання, також мобільної техніки з витратою до 2500 л/хв.

Пропускна здатність SA, л/хв.

Сапуни мають зовнішні різьблення до G 2 1/2″, виготовляються із сталі, ущільнення — NBR, змінний фільтруючий елемент — з паперу, просоченого спеціальною смолою. Тонкістю фільтрації — 3 і 10 мкм.

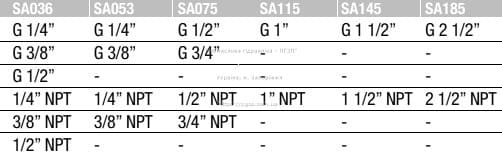

Доступні з’єднання

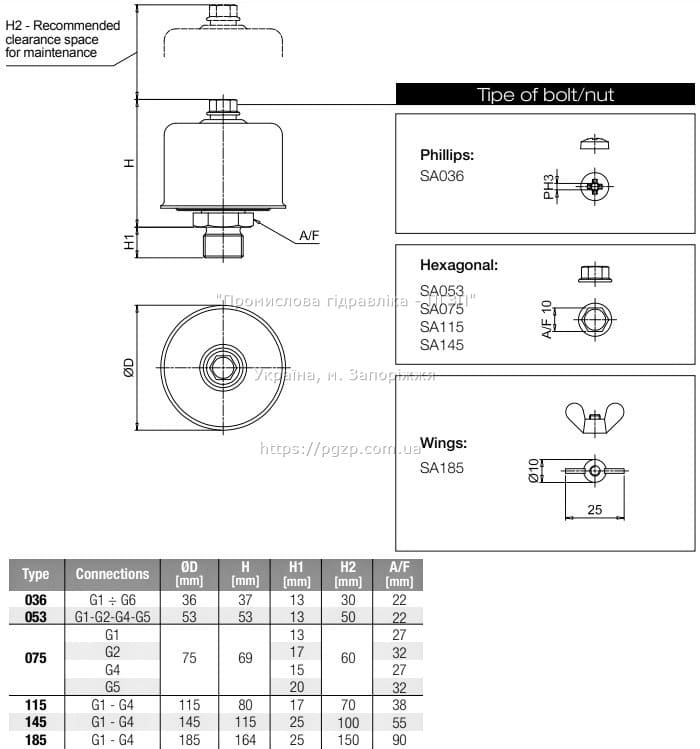

Габаритні розміри фільтрів-сапунів серії SA

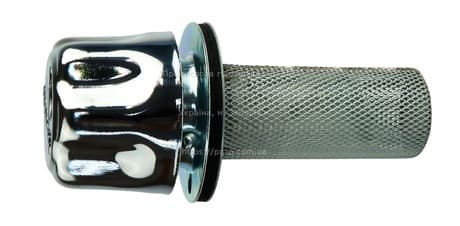

Повітряні сапуни та заливні пробки ТА

TA46, TA80 — серії металевих фільтрів-сапунів для захисту гідробака від твердих забруднень, що містяться в повітрі.

Вони встановлюються безпосередньо на гідробак.

Виробляються як у комплекті із сіткою, так і без сітки.

Доступні з різьбовими та фланцевими з’єднаннями.

Технічні характеристики сапунів TA 46, TA 80

Параметри	Серія TA46	Серія TA80
Витрата, л/хв.	150-200	450-550
Тонкість фільтрації, мкм.	3, 10
Робоча температура рідини, °C	-25 – +100
Матеріал фільтруючого елемента	папір із просоченням зі смоли (3 мкм), поліуретан (10 мкм)
Матеріал сапуна та горловини	сталь
Матеріал ущільнення	NBR
З’єднання	G 1/4″	G 3/4″

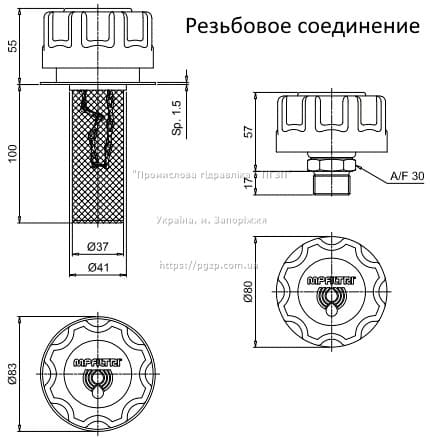

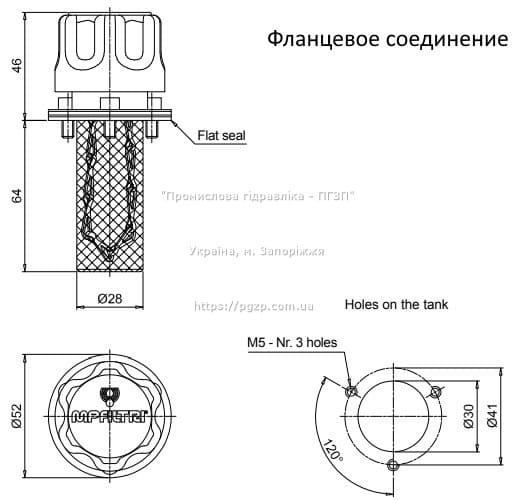

Габаритно-приєднувальні розміри TA 46

TA 80

Фільтр-сапуни та горловини заливного отвору лінійки ТАР

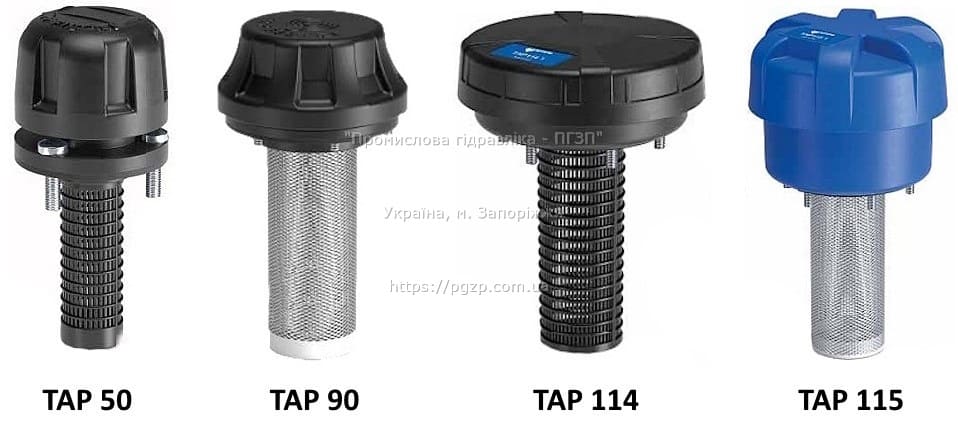

TAP 50, TAP 90, TAP 114, TAP 115 — це серії сапунів і заливних горловин для захисту бака від твердих забруднень, що містяться в повітрі, а також для заливання рідини в системи під час введення їх в експлуатацію та техобслуговування. Ці пристрої встановлюються безпосередньо на гідробаку.

Сапуни TAP50, TAP114, TAP115 випускаються із сітками, TAP90 — як із сітками, так і без. Також є варіанти з клапанами тиску, з вушками для замку, з щупом і варіанти без цих частин.

Технічні параметри повітряних фільтрів із горловинами TAP

Параметри	Серія TAP 50	Серія TAP 90	Серія TAP 114	Серія TAP 115
Витрата, л/хв.	180-200	450-550	1450-1600	1600-2150
Тонкість фільтрації, мкм.	3, 10	3, 10	10	3, 10
Робоча температура рідини, °C	-25 – +100
Матеріал фільтруючого елемента	папір із просоченням (3 мкм), поліуретан (10 мкм)	папір із просоченням (3 мкм), поліуретан (10 мкм)	папір із просоченням (10 мкм)	мікрофібра (3 мкм), папір з просоченням (10 мкм)
Матеріал сітки	поліамід	сталь, поліамід	поліамід	сталь
Матеріал горловини	поліамід	поліамід	поліамід	поліамід
Матеріал ущільнення	NBR, FPM	NBR	NBR	NBR, FPM
З’єднання	G 3/4″	G 3/4″, 3/4″ NPT, M 52×2, G 1 1/2″	фланець	фланець

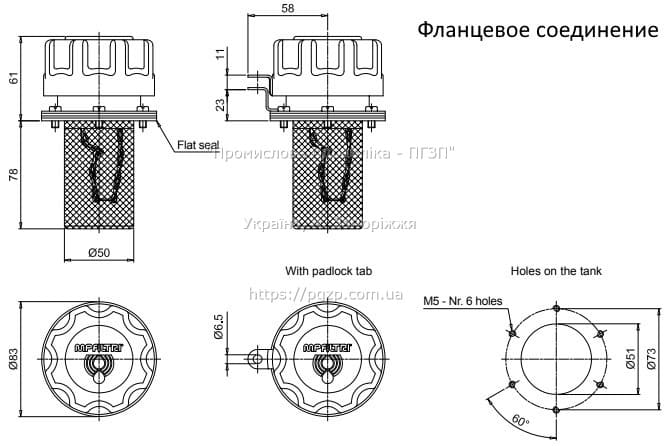

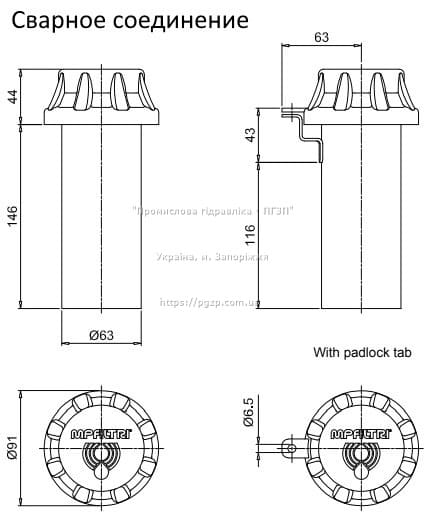

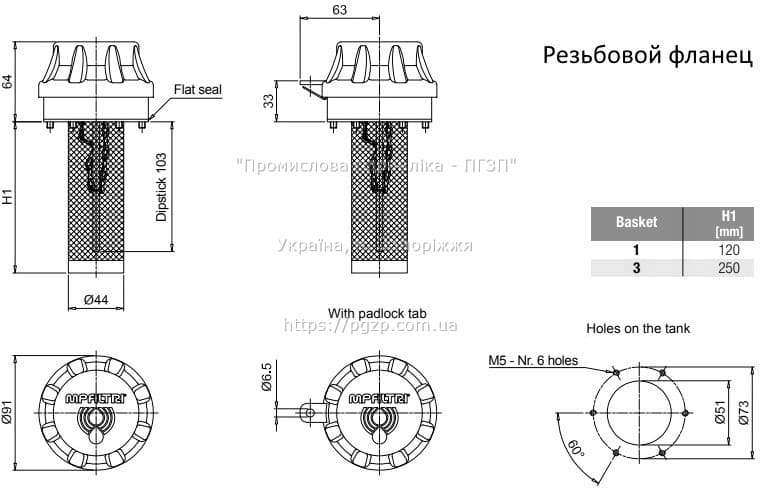

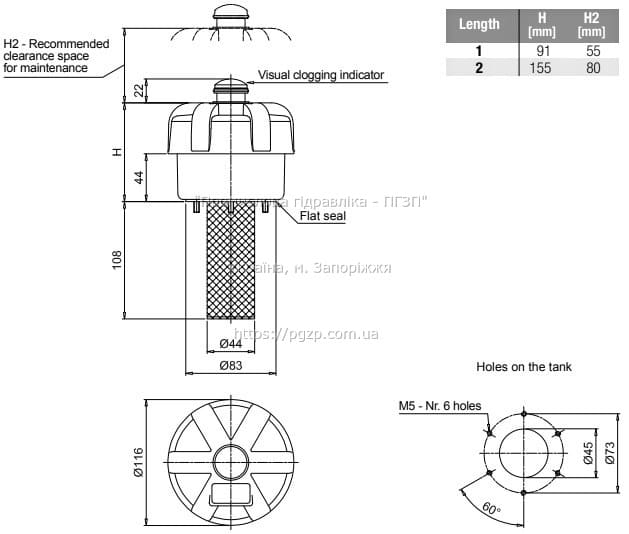

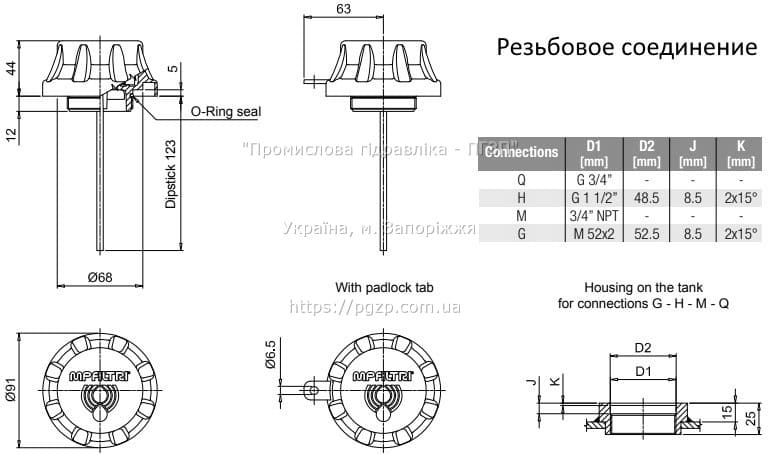

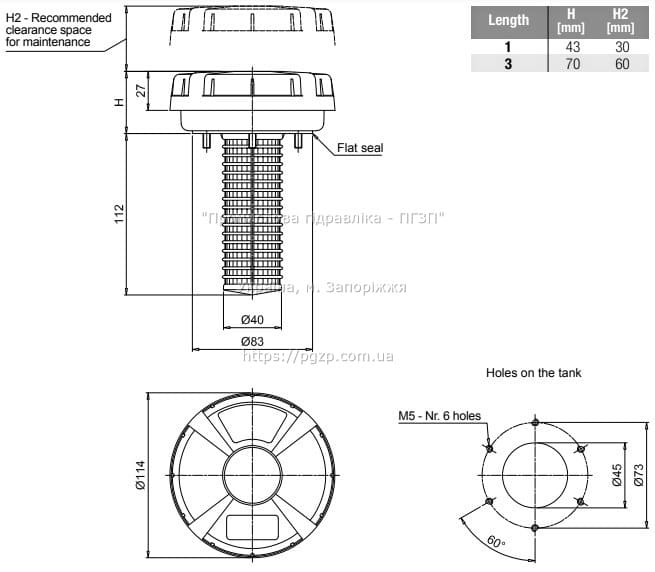

Габаритно-приєднувальні розміри сапунів серії ТАР

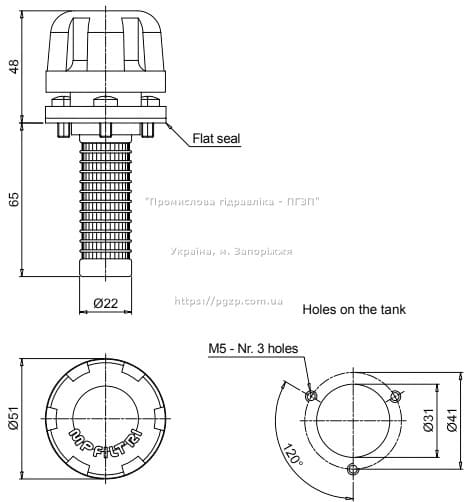

ТАР50

ТАР90

ТАР 114

ТАР115

У нас діє 3 цінові діапазони: роздріб, гурт, дилерство!

Надаємо гарантію на наше обладнання: 1 рік.

МОЖЛИВА БЕЗКОШТОВНА ДОСТАВКА ПО УКРАЇНІ!

Комплектуючі для маслостанцій:

Заливні горловини з повітряним фільтром (сапуном);
Покажчики рівня мастила (масловказівники) MP Filtri;
Оглядові люки для гідробак серії ВВ;
Сполучні дзвони MP Filtri;
Сполучні муфти та пружні елементи.

На складі є всі модифікації даних пристроїв, а також аналоги виробництва країн ЄС, України, Туреччини..

Ціни (роздріб, опт, дилерство) можна дізнатися у наших спеціалістів.

Зателефонувати нам:

Вказівники рівня масла (масловказівники) MP Filtri

Покажчики рівня рідини застосовуються для індикації рівня (іноді і температури) оливи в баку, щоб при необхідності оператор міг своєчасно доливати масло. За своєю конструкцією масляні покажчики можуть бути глазковими, поплавковими та візуальними.

Компанія MPFiltri виробляє масловказівники серій LVK, LVA, LCC, LCP. Дізнаємося про них більше.

Індикатори рівня оливи LVK

LVK 10, LVK 20, LVK 30 — модельний ряд візуальних електроконтактних індикаторів рівня оливи, призначених для контролю рівня рідини в баку при температурі від -20 до +80 °C.

Вони монтуються безпосередньо на бічній стінці бака.

Поплавок, змінюючи своє становище разом із зміною рівня рідини, рухається вздовж корпусу індикатора. Вбудований у поплавок магніт активує герконовий датчик, закріплений у корпусі.

Індикатори LVK можуть бути виконані як з термостатом, так і без. Виготовляються вони з таких матеріалів: корпус і поплавок — з поліаміду, гвинти — з нікельованої латуні, ущільнення — NBR.

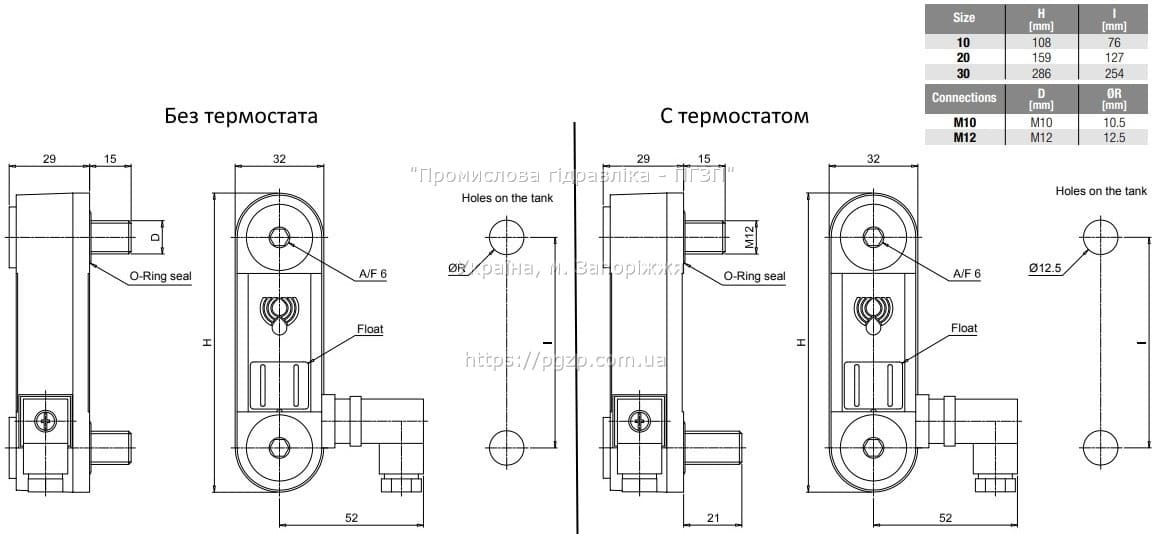

Габаритні та приєднувальні розміри LVK

Масловказівники LVA

LVA 10, LVA 20 та LVA 30 — це лінійка візуальних покажчиків рівня рідини з поліаміду, призначених для візуального контролю рівня рідини в баку.

Ці індикатори встановлюються збоку резервуара. Рідина надходить через нижній гвинт, і її легко видно через прозорий екран.

Для зручності контролю рівня передбачені біла фонова пластина, а також помаранчева та синя лінії, що позначають мінімальний та максимальний рівні відповідно.

Робоча температура — від -25 °C до +80 °C.

Виготовляються ці індикатори як з термометрами, так і без.

З’єднання із зовнішнім різьбленням М10, М12, G 3/8”, G 1/2”.

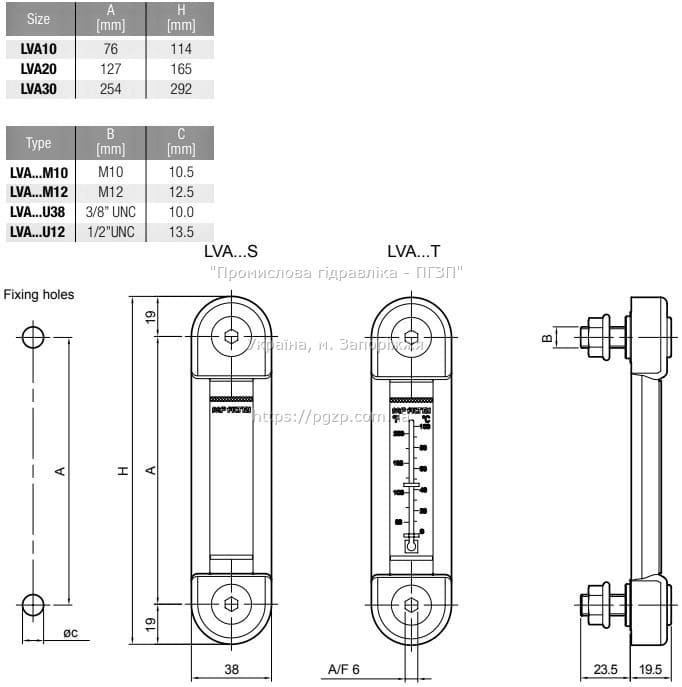

Габаритно-приєднувальні розміри індикаторів LVA

Вказівники рівня серій LCC та LCP

LCC та LCP — це серія компактних пластикових візуальних індикаторів рівня масла, виконаних у круглій формі (очко) для контролю рівня рідини в баку.

Вони монтуються на боці бака.

Спеціально розроблений екран дозволяє спостерігати за рівнем рідини з будь-якого положення.

Можна вибрати корпуси з поліаміду або алюмінію, ущільнення NBR або неорганічне волокно.

Масловказівники LCC та LCP виготовляються зі спеціальним кріпильним комплектом або без.

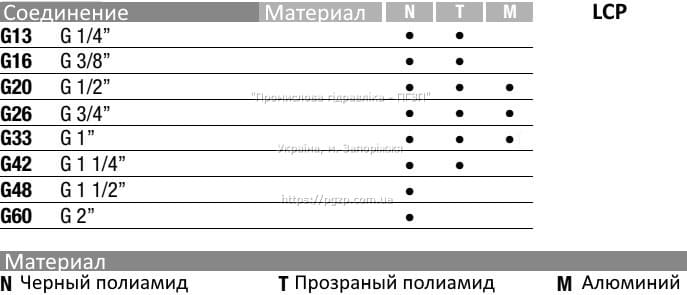

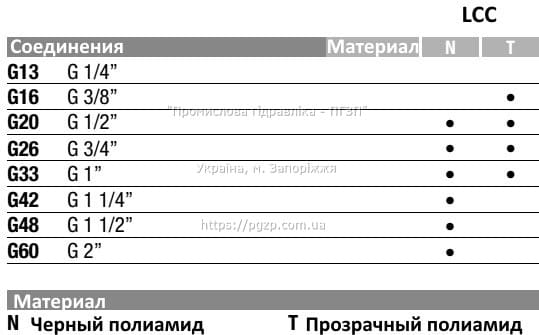

Вони доступні із зовнішніми різьбленнями наступних розмірів

Габаритно-приєднувальні розміри

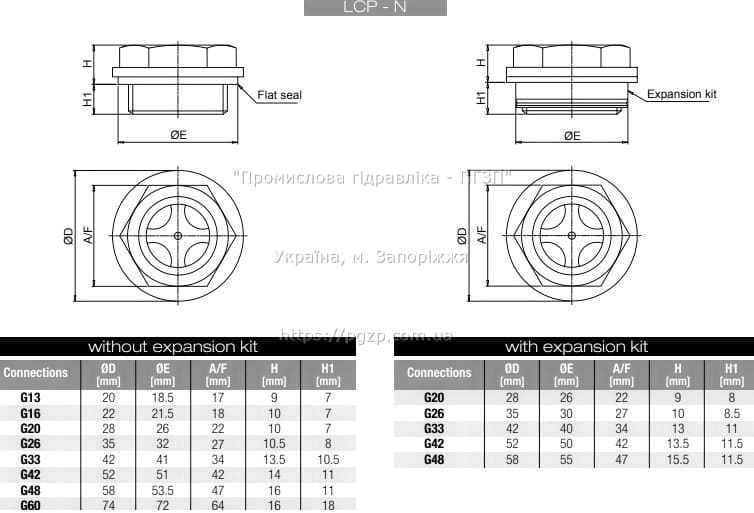

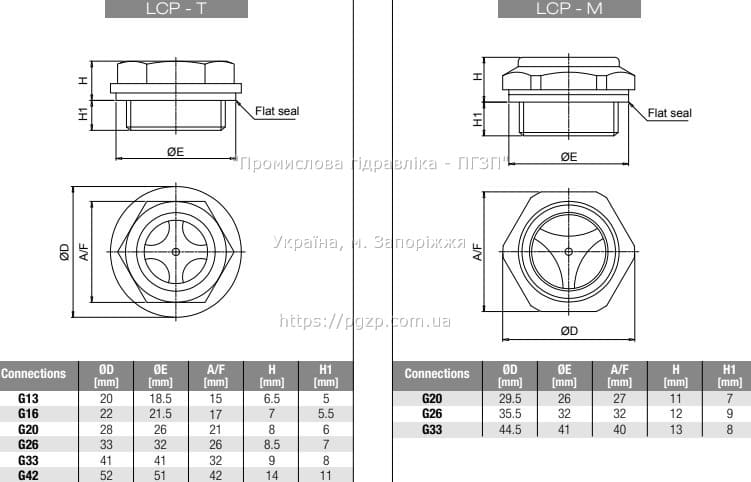

Масловказівники серії LCP

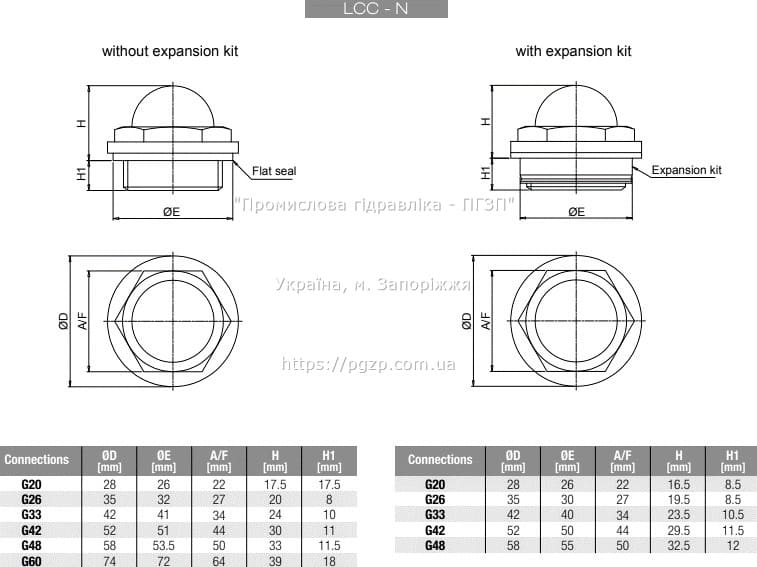

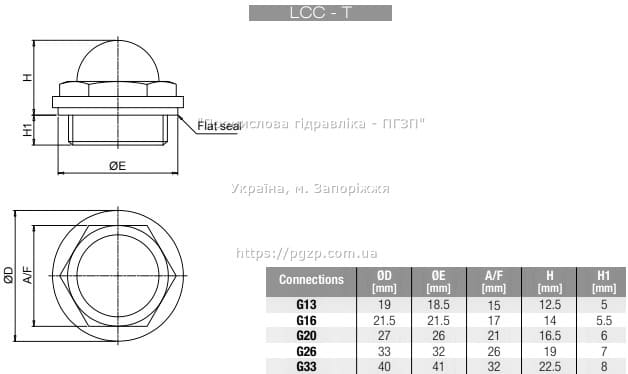

Масловказівники серії LCC

Оглядові люки для гідробаку серії ОВ

MP Filtri випускає чистячі кришки серії OB, які призначені для огляду та очищення масляного бака.

Технологічні люки виготовляються різних розмірів (OB275, OB350, OB400, OB356, OB475) з діаметрами від 250 до 475 мм із алюмінієвого сплаву, литого під тиском.

Ущільнення — NBR, FPM. Можуть мати 4, 6 або 8 отворів кріплення.

Діапазон робочих температур — від -30°С до +80°С.

Для покращення обслуговування на люки можуть бути встановлені візуальні індикатори рівня серії LVA або LCP.

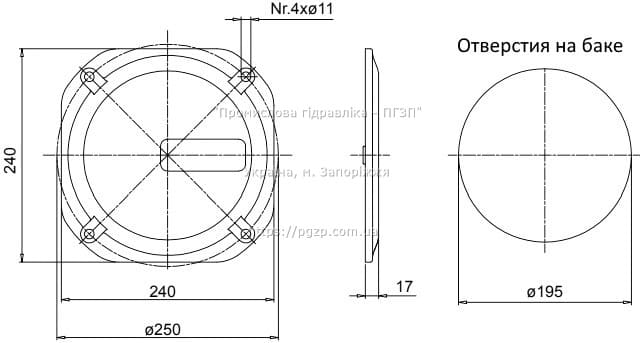

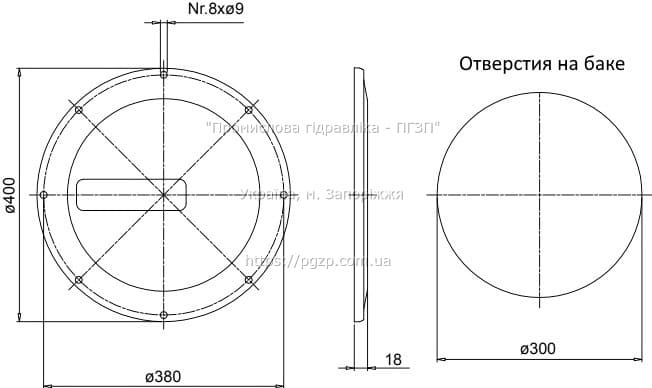

Габаритні розміри люків наведені нижче.

OB275

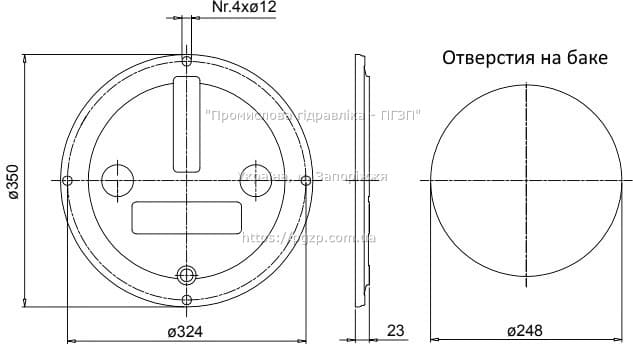

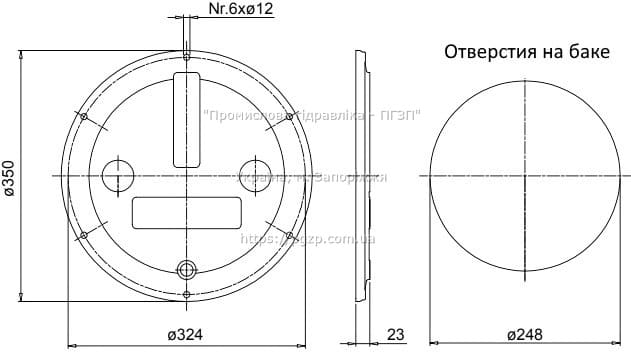

OB350

OB356

OB400

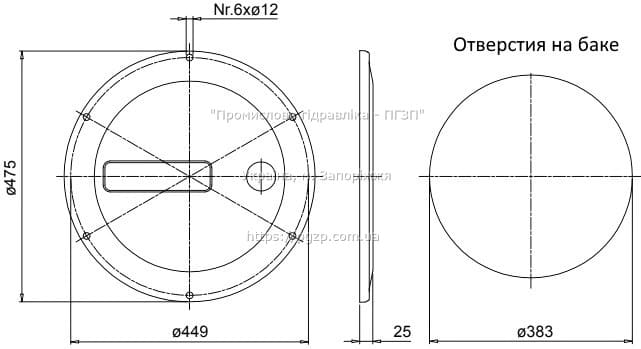

OB475

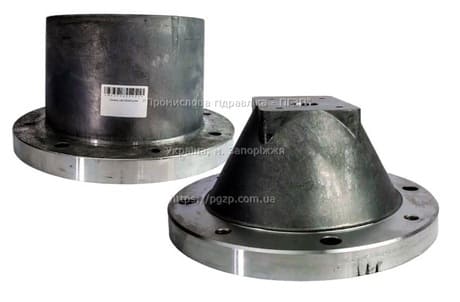

Сполучні дзвони MP Filtri

Дзвін (перехідник, кріплення для насоса, фланець) — це спеціальна муфта з алюмінію, що має циліндричну або конічну форму, яка використовується для з’єднання електродвигуна з гідравлічним насосом. Він передає крутний момент від двигуна до гідронасосу, забезпечуючи міцне та стабільне з’єднання. Перехідники також сприяють точному вирівнюванню та центруванню валів двигуна та гідронасосу, що знижує вібрації та знос. Його конструкція дозволяє не тільки об’єднати два механізми, а й служить як акустичний демпфер, значно знижуючи шум під час роботи обладнання. Такий ефект досягається завдяки геометрії та властивостям матеріалу дзвону, які допомагають розсіювати та поглинати звукові хвилі.

Розглянемо особливості та характеристики фланців MPFiltri серій LMC та LMG.

Перехідники серії LMC

Дзвони серії LMC призначені для з’єднання двигунів IEC розміром від 80 до 315 з насосами, що мають фланець за стандартом ISO3019 або SAE.

Вони використовуються як для зовнішнього монтажу, так і для занурення в оливу.

Робоча температура — від -30 °C до +80 °C.

Кріплення LMC виробляються наступних типорозмірів: LMC 200, LMC 250, LMC 300, LMC 350, LMC 400, LMC 450, LMC 550, LMC 660.

Вони виготовляються з таких матеріалів:

корпус дзвону та фланець насоса: алюмінієвий сплав, литий під тиском;
комплект гвинтів: сталь;
прокладки: спеціальний папір (Guarnital);
корок для огляду: поліамід.

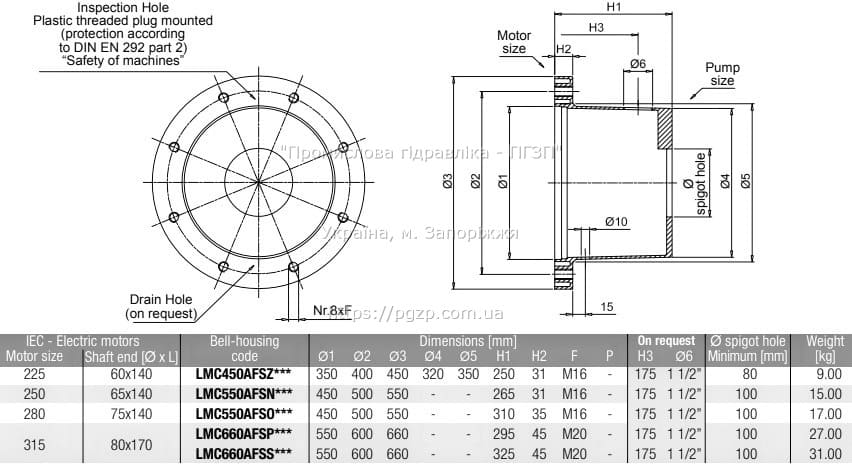

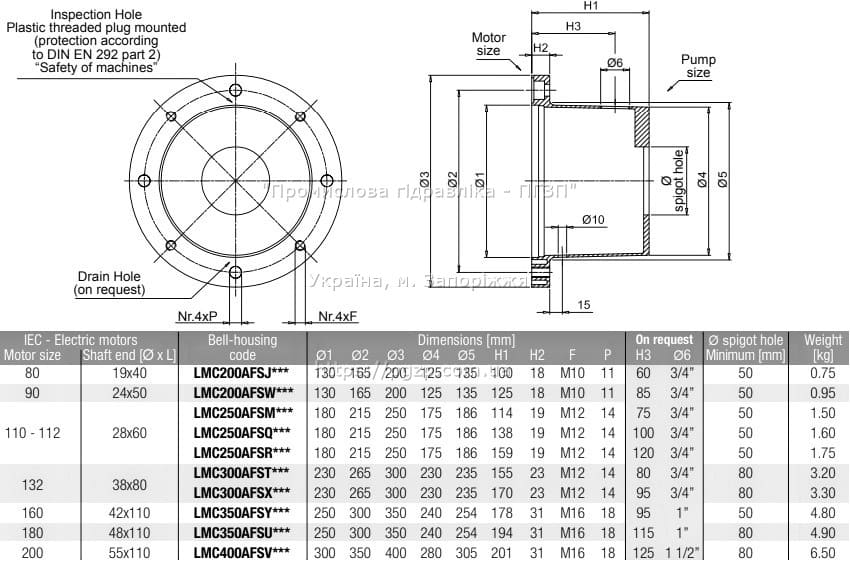

Габаритні та приєднувальні розміри LMC

Кріплення для насосів LMG

Фланці серії LMG (LMG 140, LMG 141, LMG 160, LMG 161, LMG 200, LMG 201, LMG 250, LMG 251, LMG 300, LMG 351, LMG 400, LMG 450, LMG 550 призначені для з’єднання шестерних насосів і електродвигунів IEC розміром від 63 до 315.

Може виконуватися як з центральним кільцем, що знімається, так і без нього, з таких матеріалів:

корпус дзвону: сплав алюмінію, литий під тиском;
центральне кільце: оцинкована сталь;
прокладка: спеціальний папір – Guarnital.

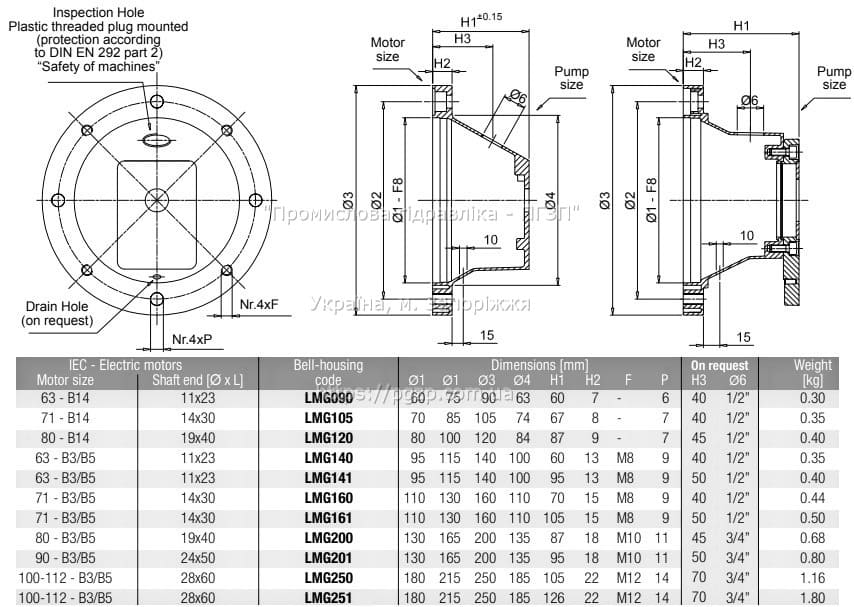

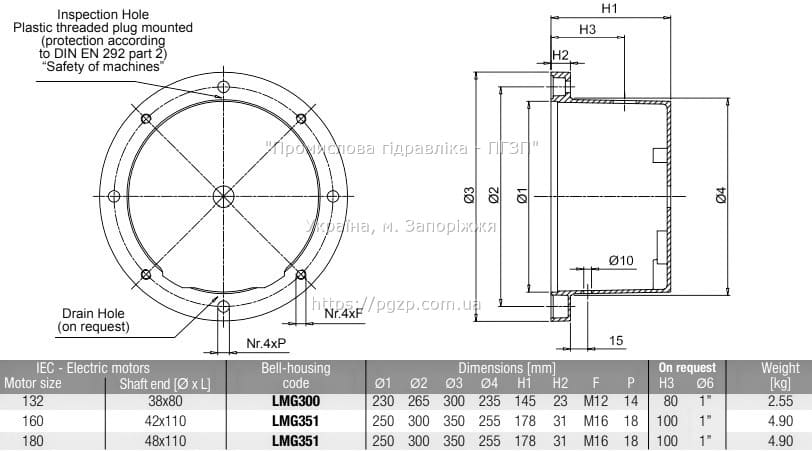

Габаритно-приєднувальні розміри перехідників серії LMG

Сполучні муфти та пружні елементи

Сполучні напівмуфти — спеціальні компоненти, що застосовуються для з’єднання валів електродвигуна та гідронасосу.

Їх основна функція — передача моменту, що крутить, від двигуна до насоса, що гарантує надійну і ефективну роботу системи з мінімальними втратами механічної енергії.

Муфти зручні в установці, компенсують невеликі зсуви валів та поглинають удари та вібрації, що сприяє збільшенню терміну служби як самих муфт, так і всього обладнання.

Для зниження вібрацій та ударних навантажень між напівмуфтами застосовуються еластичні компоненти (зубчасті вставки, павуки).

Перейдемо до детального обговорення муфт SGE та зубчастих вставок EGE виробництва MP Filtri

Напівмуфти серій SGEA, SGEG

Напівмуфти SGE забезпечують надійну передачу потужності між електродвигуном та веденим елементом.

Вони ефективно знижують удари та вібрації, а також компенсують радіальні, кутові та осьові зсуви.

Муфти можна встановлювати як у горизонтальному, так і вертикальному положенні, при цьому вони справляються з вібраціями та змінами навантаження.

Ці вироби підходять для циліндричних валів з метричними та дюймовими розмірами, а також для шліцьових валів відповідно до стандартів DIN, ISO та SAE.

Муфти серії SGEA виготовляються із алюмінію, а SGEG — із чавуну en-GJL-250.

Для перших доступні розміри 01, 21, 31, 51, для других — 01, 30, 40, 60, 80, 90. Напівмуфти SGEA можуть бути з гвинтом і без.

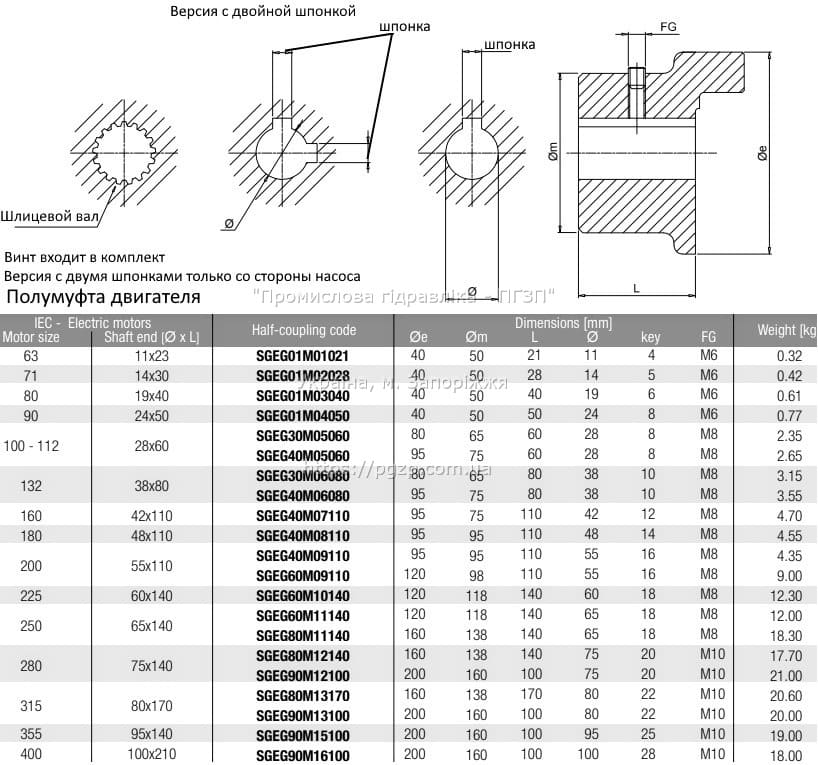

Габаритні та монтажні розміри напівмуфт SGEG

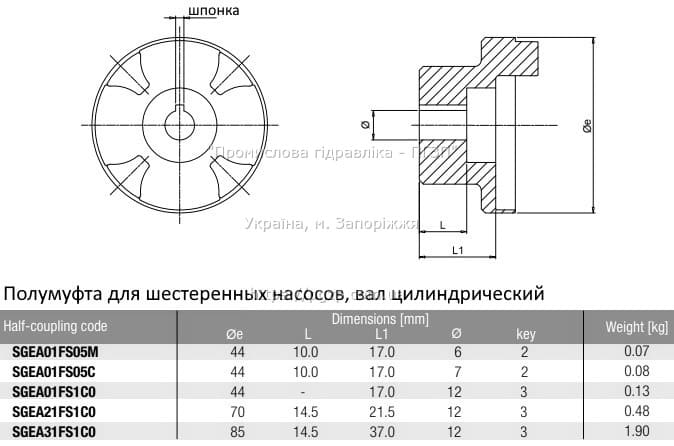

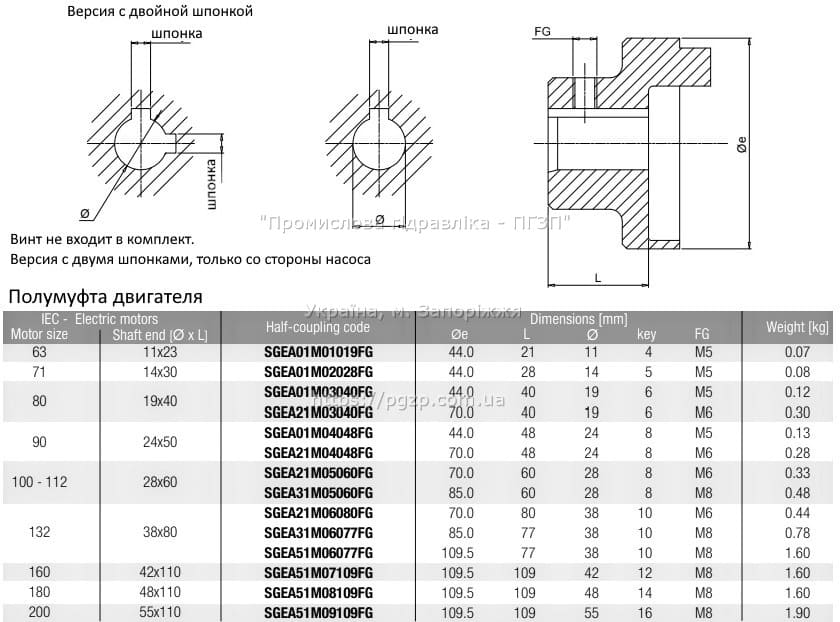

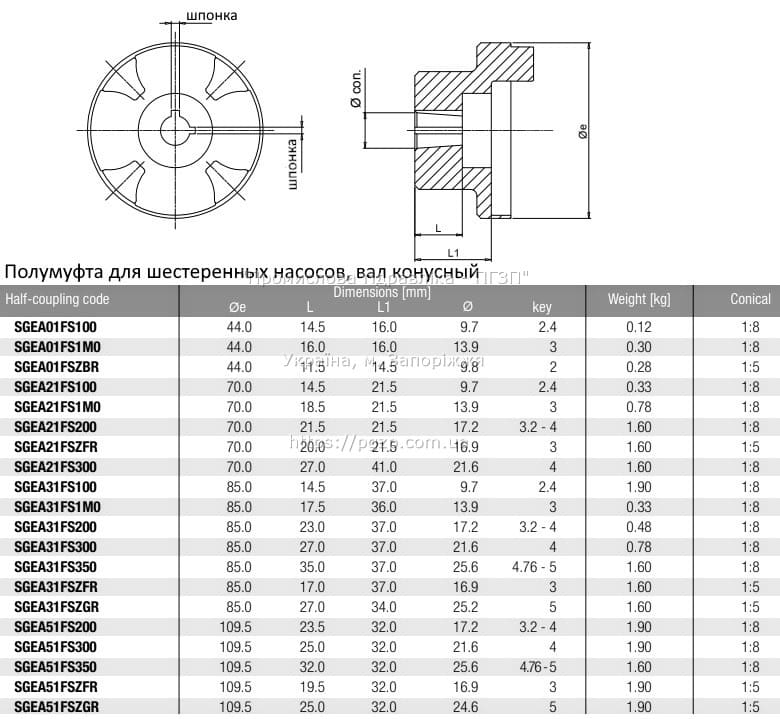

Габаритні та монтажні розміри напівмуфт SGEA

Пружні елементи серії EGE

Зубчасті вставки призначені для віброізоляції та демпфування ударних навантажень.

Їхня еластичність забезпечує плавну роботу механізмів, знижуючи шум і продовжуючи термін служби обладнання.

Ці деталі виготовляються із чорної маслостійкої гуми або поліуретану Laripur-LPR202-95A червоного кольору та використовуються для з’єднання двох частин гнучкої муфти (двигун та насос).

Елементи з поліуретану підходять для застосування, де передається високий крутний момент.

Гумові вставки випускаються діаметром від 40 до 160 мм, а поліуретанові — 40-200 мм.

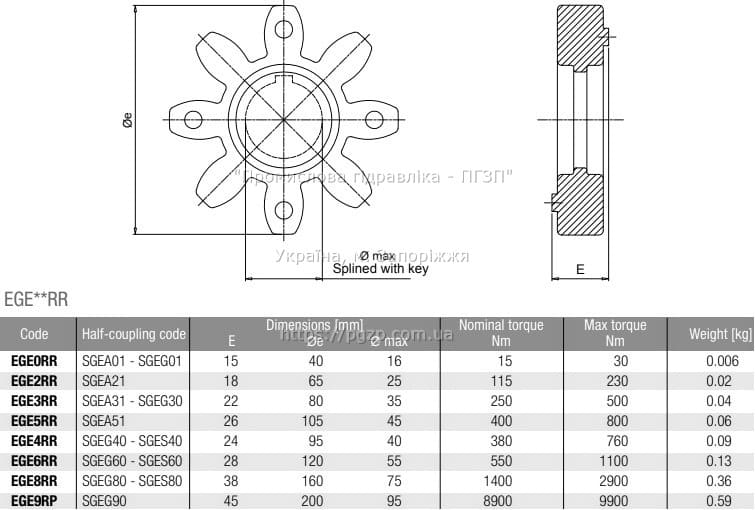

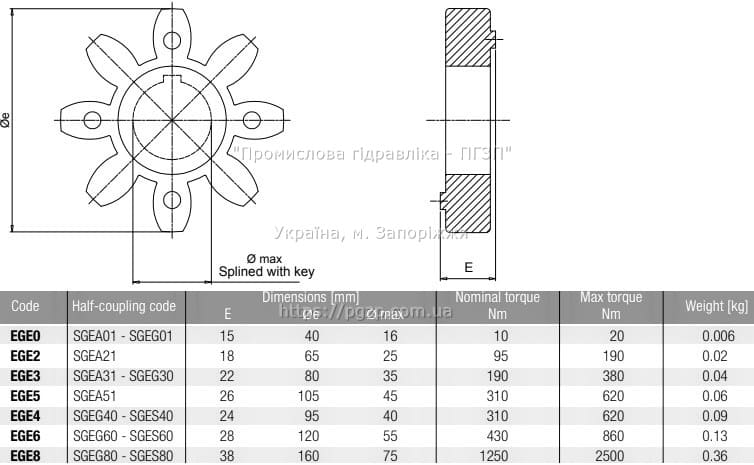

Їхні габаритні розміри наведені на малюнках.

EGE

EGE..RR

Висновок

У цій статті ми докладно розглянули асортимент аксесуарів для маслостанцій, що пропонуються компанією MP Filtri. Кожен із цих компонентів відіграє важливу роль у забезпеченні ефективної та безперебійної роботи гідравлічних систем.

Фільтри-сапуни та заливні горловини захищають систему від забруднень, забезпечуючи подачу чистого повітря та запобігаючи попаданню вологи та пилу. Масловказівники дозволяють контролювати рівень оливи в баку, що важливо для запобігання роботі системи “насухо”. Оглядові люки забезпечують зручний доступ для візуального огляду внутрішніх компонентів маслостанції. Дзвони та напівмуфти служать для з’єднання валів насосів та електродвигунів, забезпечуючи надійну передачу моменту, що крутить.

Регулярна перевірка та заміна зношених компонентів дозволить продовжити термін служби обладнання та знизити ризики виникнення аварійних ситуацій. Використання оригінальних комплектуючих MP Filtri гарантує високий рівень сумісності з обладнанням, довговічність та надійність роботи. Тому рекомендується купувати їх лише у офіційних дилерів.

“ПГЗП – Україна” є офіційним представником компанії MP Filtri. У нас ви можете купити оригінальний фільтр-сапун, дзвін, напівмуфту MPFiltri або інше комплектуюче для гідростанцій за доступною ціною. Чекаємо на ваші замовлення!
