Призначений для керування потоками робочої рідини усередині гідравлічних систем промислового обладнання чи техніки.

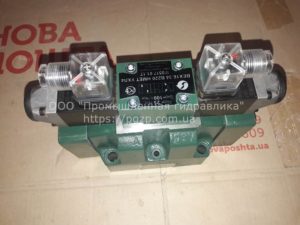

Гідророзподільник ВЕХ16: опис та характеристика
Належить до золотникових чотирилінійних гідроапаратів. Робочий орган — золотник, який під впливом зовнішнього тиску переміщається вздовж осі, перекриваючи чи відкриваючи канали гидросистемы. Золотник має форму циліндра з поперечними проточками – поясками, якими при відкритому положенні протікає гідравлічна рідина. Внутрішній діаметр трубопроводів, що підключаються до апаратів – 16 мм.

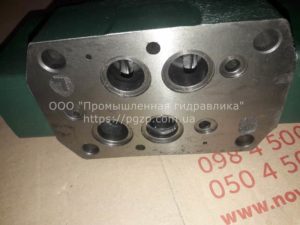

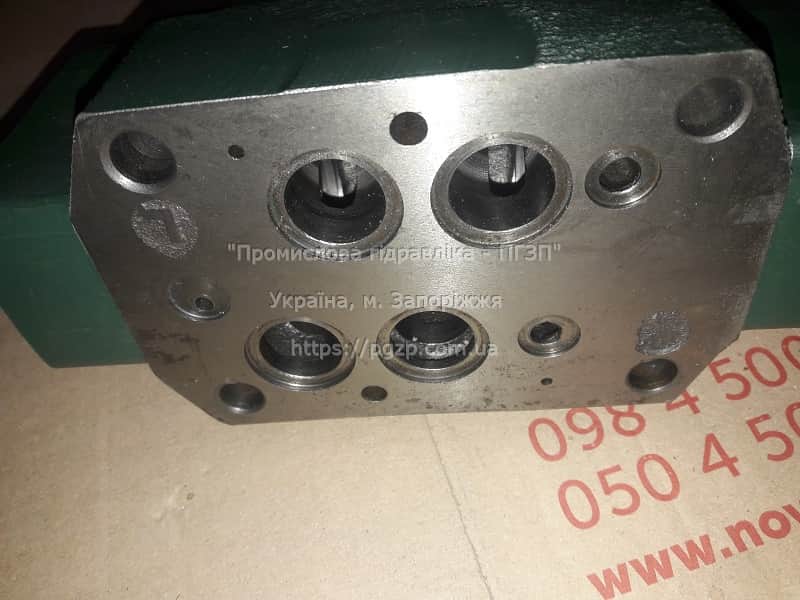

Чотирилінійні пристрої. Це означає, що до пристрою підводяться, відводяться чотири гідравлічні лінії. Відповідно до прийнятих позначень на схемі вказуються такі лінії: Підводять «А», «В»; Відвідні “Р”, “Т”; Управління “Х”, “У”.

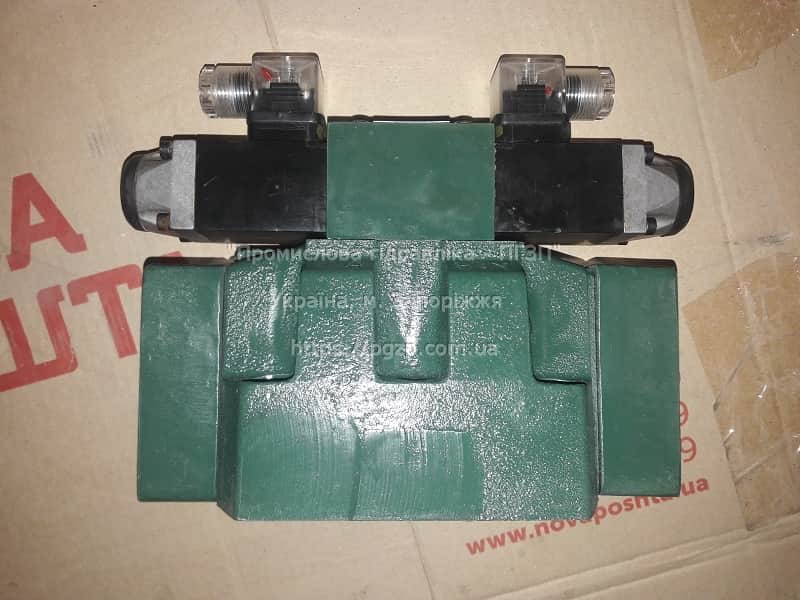

За типом – пристрій з електрогідравлічним керуванням. Особливістю цього є використання пілота. Він є електромагнітним приладом меншого розміру, який кріпиться до корпусу основного механізму, а також перекриває потоки робочої рідини лінії управління для переміщення основного апарату.
Важливо! Щоб він прослужив вам тривалий час, необхідно дотримуватися всіх правил експлуатації.
Аналоги: РЕХ16, WEH16.
Гідророзподільник ВЕХ16 г24 нм УХЛ4 В220 В110: основні характеристики
Усі перераховані вище гідророзподільники мають свої особливості в:
- Характеристиках;
- Тип електроживлення;
- гідросхеми;
- позиційності.
Позначення таблиці:
Пв. – Підвиди;
Вит. роб. рід. – витрата робочої рідини;
Ном. тиск на вх – номінальний тиск на вході;
Час спр. при змін. ст. – час спрацьовування при змінному струмі;
Час спр. при пос. ст – час спрацьовування при постійному струмі;
В. – Вага;
Г. – Габарити.
| Пв. | Вит. роб. рід. л/ хв. | Ном. тиск на вх. МПа. | Час спр. при змін. ст., сек. | Час спр. при пос. ст, сек. | В, кг. | Г., мм. |
| ВЕХ 16.14 | 120 | 25 | 0,02 | 0,06 | 9,3 | 220 х 91 х 171 |
| 24 | ||||||
| 34 | ||||||
| 44 | ||||||
| 64 | ||||||
| 573, 574 |
Гідророзподільник ВЕХ16 34, 44, 64, 573, 574 г24 нм УХЛ4 В220, В110 – Купити Запоріжжя, Україна
Бажаєте вигідно придбати різне гідрообладнання? Тоді сміливо звертайтесь до нас – компанія ТОВ «Промислова гідравліка».
Чому ми? Ми є лідером у країні.
Для свого клієнта ми підібрали та створили найкращі умови для співпраці:
- Прийнятні ціни.
- Якісні пристрої.
- Гарантія 12 місяців.
- Пост гарантійні ремонтні послуги.
- Швидка доставка.
- Безкоштовна консультація та багато іншого.
Для того, щоб замовити або дізнатися відповідь на запитання, необхідно:
- Зателефонувати на номер телефону, який вказано на сайті.
- Залишити лист на електронній пошті.
- Натисніть на «Купити» або «Перезвонити».
Так само у нас можна придбати: насоси, пневморозподільники, гідромотори, гідравлічні клапани, фільтри, регулюючу апаратуру, інші гідророзподільники.
Ми намагаємося створити найкомфортніші умови для свого клієнта. Найкраще лише у нас.
Вся інформація надана на нашому сайті або та, яка надається нашими менеджерами безкоштовно.
У нас діє 3 цінові діапазони: роздріб, опт, дилерство!
Надаємо гарантію на наше обладнання: 1 рік.
МОЖЛИВА БЕЗКОШТОВНА ДОСТАВКА ПО УКРАЇНІ!
Зателефонувати нам:
Ціни (роздріб, опт, дилерство) можна дізнатися у наших спеціалістів.
ВЕХ 16.14
Спосіб управління – електрогідравлічний. Фіксація відсутня, за допомогою пружини він повертається до вихідного положення.
ВЕХ 16.24
Схема даного механізму №24. Головним органом є золотник. Управління – електромагнітне.

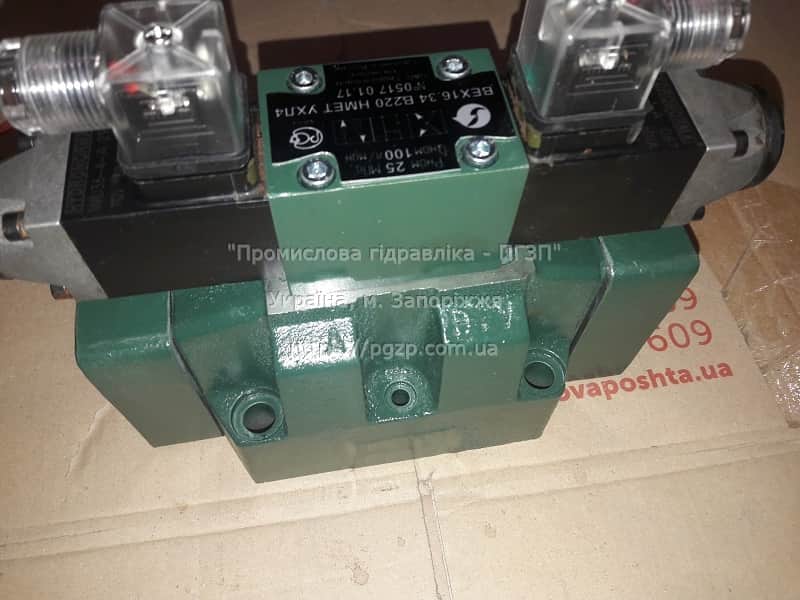

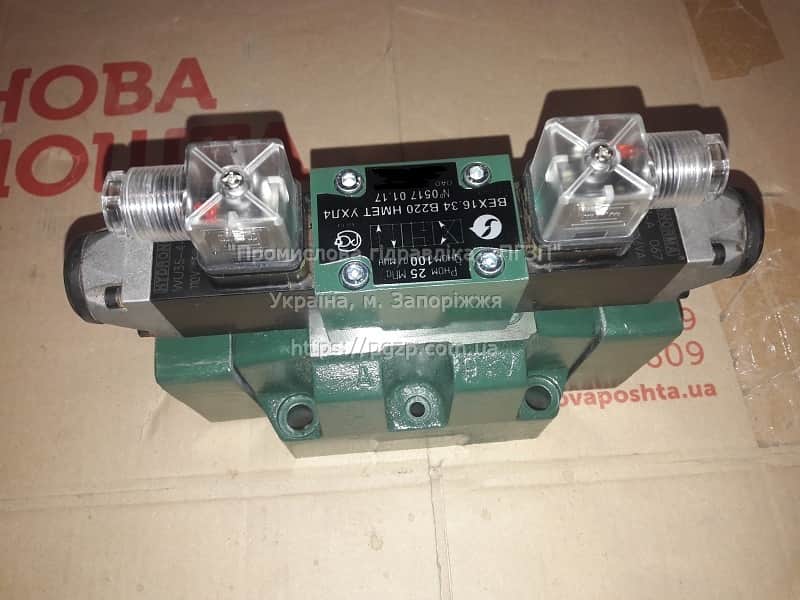

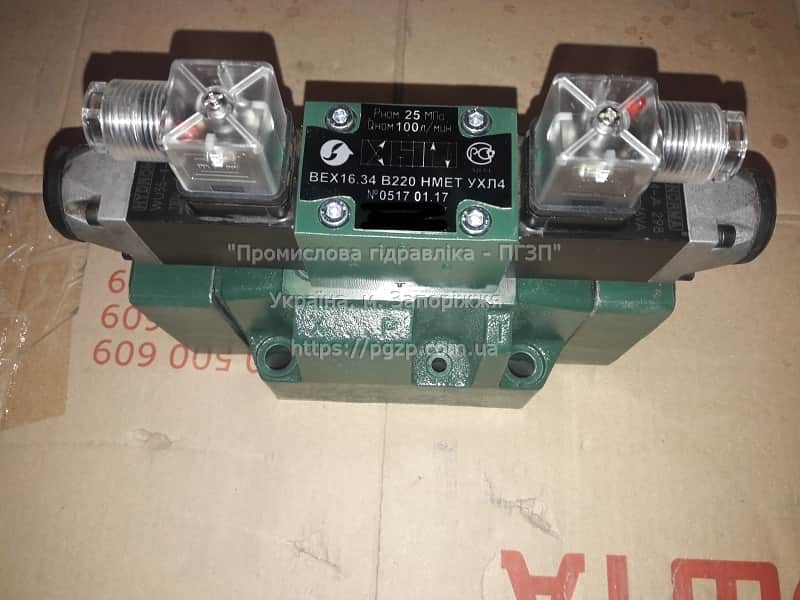

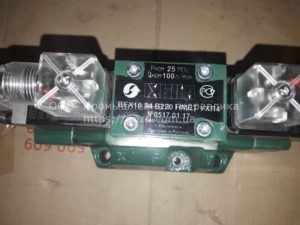

Гідророзподільник ВЕХ16.34
Являє собою трипозиційний золотниковий гідроапарат. Має №34.

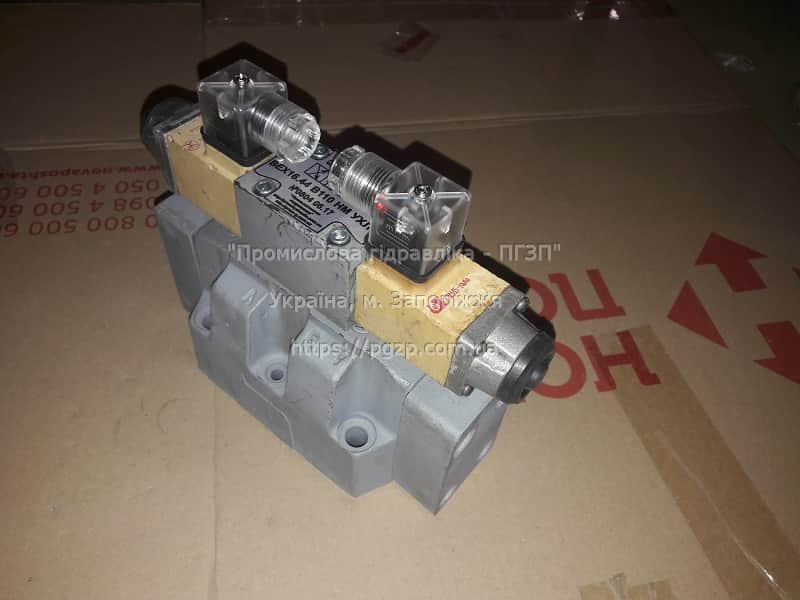

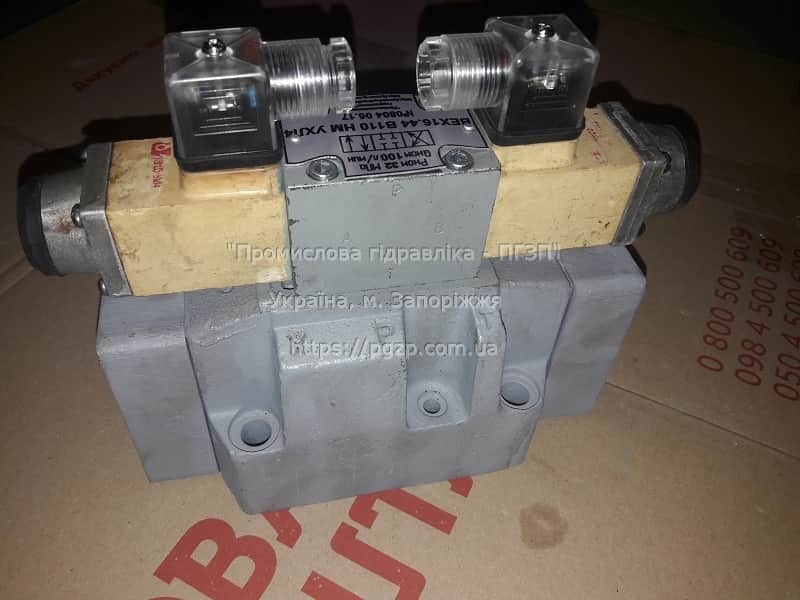

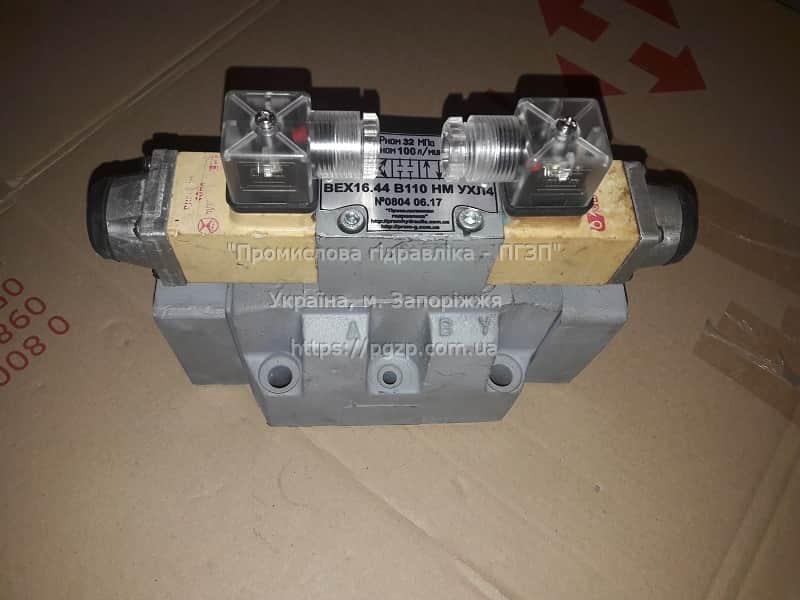

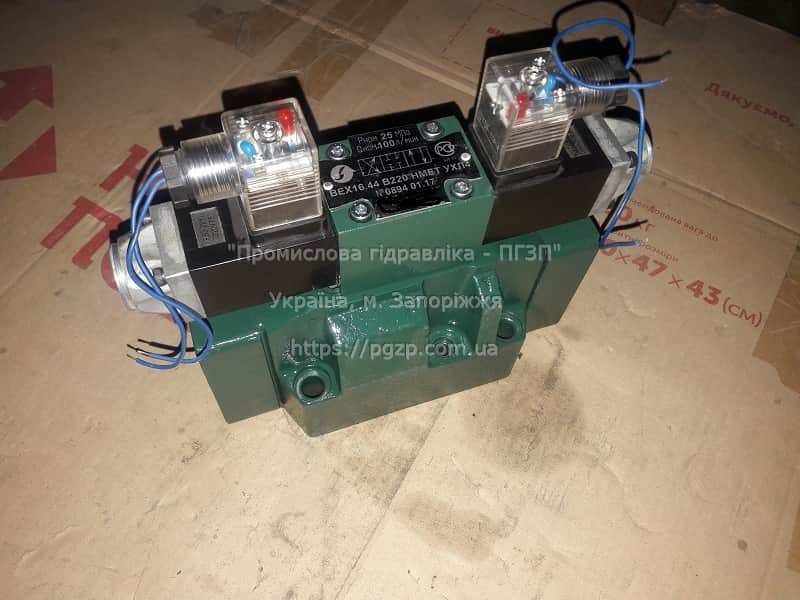

Гідророзподільник ВЕХ16.44
Управління переміщенням здійснюється за допомогою керуючого механізму. Немає фіксації робочої позиції, повернення відбувається за допомогою пружини.
Гідророзподільник ВЕХ16.64
Пілот регулює подачу рідини, переміщуючи золотник, причому вихідне положення запірного органу повертається за допомогою пружини. Фіксація відсутня.
Гідророзподільник ВЕХ16.573
Це двопозиційні золотникові пристрої. Повернення – пружинне, без фіксації робочого положення.

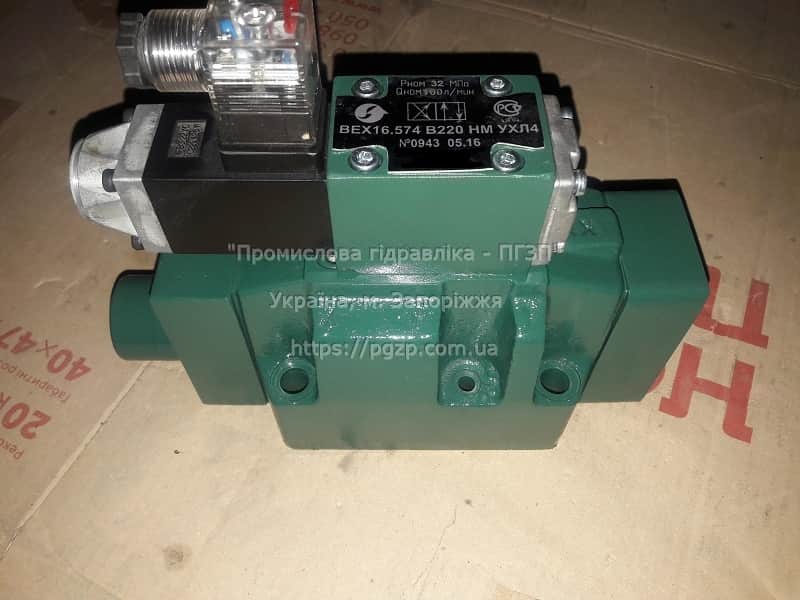

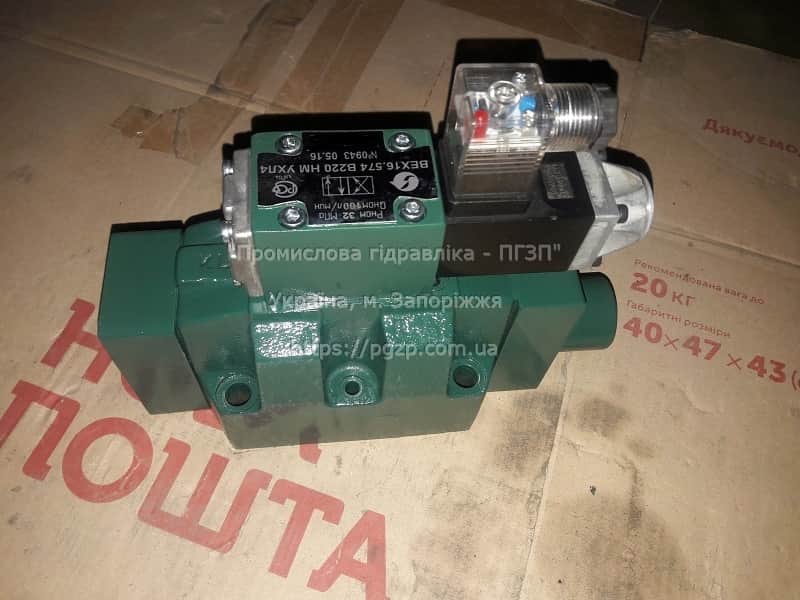

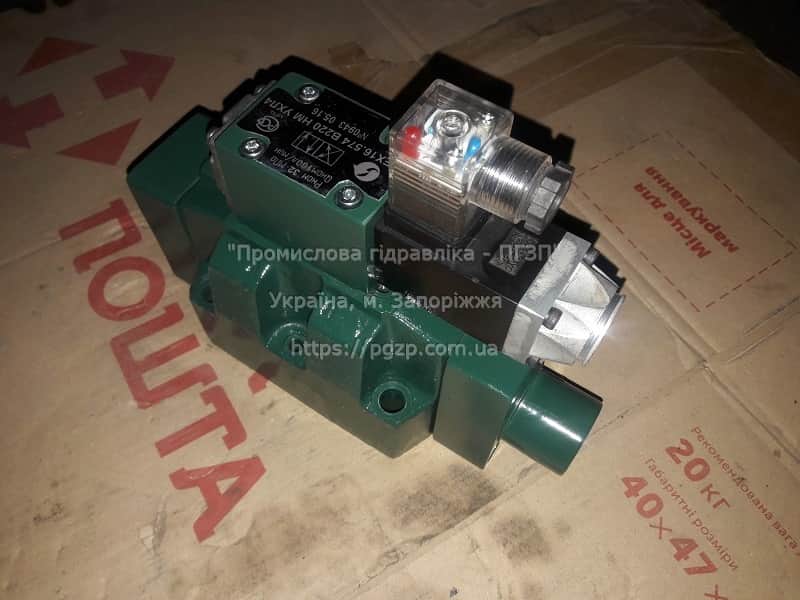

Гідророзподільник ВЕХ16.574
Це двопозиційний золотниковий пристрій. Повернення — пружинне, без фіксації робітник. полож.
Розподільник ВЕХ16: тип електроживлення, позиційність
Розподільники розрізняються по виду електричного струму, що використовується, і значення напруги електроживлення.
Для установки всередині стаціонарного промислового обладнання застосовуються вузли, які використовують змінний струм.
Пристрої, що встановлюються на транспортних засобах та мобільній техніці, підключаються до бортової мережі, яка використовує постійний струм.
Конструктивно обладнання розрізняються за заданою виробником схемою розподілу потоків мінеральної олії – кожному номеру відповідає визначена ГОСТом 24679 кількість положень, напрямів течії олії.
Пристрій має такі номери як: 14, 24, 34, 44, 54, 64, 64А, 74, 84, 84А, 94, 104, 124, 134, 573, 574, 574А, 574Б, 574Д.
Важливо! Номер схеми позначення цієї серії належить до основного розподільника, а чи не пілоту.
Кількість позицій означає позиційність, що визначається кількістю фіксованих положень запірного органу.
Пристосування бувають двох видів:
- двопозиційні
- трипозиційні.
Двопозиційні мають золотник, який знаходиться в одному з двох крайніх позицій. Вони відповідають станам відкритого та закритого каналу лінії відповідно.
Трипозиційні пристрої, які мають таку властивість як: розміщення золотника в нейтральному, крайньому розташуванні. Він повертається за допомогою пружин. Двопозиційні розподільники мають схематичність 573, 574.
Застосування гідророзподільника ВЕХ16 та його підвидів
Застосовуються в системах, де потрібне дистанційне пілотуправління роботою гідромоторів, гідроприводів. Використовуються при високій витраті та тиску рідини, коли експлуатація розподільників інших серій неможлива. Усередині стаціонарного промислового обладнання пристрої використовуються для автоматизації виробничих процесів і спецуправління силовими приводами. Завдяки можливості використовувати електроживлення постійного струму від бортової мережі можуть застосовуватися всередині транспортних засобів, мобільної техніки промислового призначення. Широко застосовуються практично у всіх механізмах, де є гідропривод. Вони набули популярності за рахунок того, що розподільник компактний, простий у регулюванні, а також має невелику масу.
Важливо! Він свій мінус, а саме – не може функціонувати при тиску понад 32 МПа.
Гідророзподільник ВЕХ16: вимоги до ГОСТу
Гідравлічний розподільник виготовляється за вимогами ДСТУ 24679.
Цей нормативний документ встановлює значення середнього напрацювання пристроїв повністю – 1,5 млн. циклів.
Відмова — ситуація, коли він не може експлуатуватися без його розбирання для ремонту.
Повний середній ресурс розподільників серії – 10 млн. циклів.
Рідина, що використовується в цих механізмах – мінеральна олія з кінематичною в’язкістю діапазоном від 10 до 400 сст.
Вимоги чистоти робочої рідини – не грубіше за 13 клас за ГОСТ 17216.
