Гідророзподільник РН203 фв, фм, пв: 574, 573, 64, 44, 343, 24, 14 г24 УХЛ4 “В220, В110”: купити в Україні.
Для того, щоб придбати цей товар, варто звернутися до компанії ТОВ «Промислова гідравліка». Компанія була створена у 2013 році. З того часу є найкращою компанією на ринку гідравлічного обладнання. Сьогодні ми співпрацюємо з багатьма великими компаніями, корпораціями, приватними підприємцями. Зустріть у нас можна лише професіоналів своєї справи. Працюють переважно лише молоді, перспективні спеціалісти. Від сюди такий продовжений унікальний підхід до роботи. Якщо вам потрібна допомога при виборі товару, ви зможете звернутися до наших експертів. Вони допоможуть вам при виборі, а також оформленні заявки. Також ми відстежуємо вашу посилку. Адже нам важливо, щоб вам доставили цілий та якісний товар.
Так само у нас можна придбати: насоси, пневморозподільники, гідромотори, гідравлічні клапани, фільтри, регулюючу апаратуру, інші гідророзподільники.
Ми маємо велику кількість сертифікатів, що підтверджують якість. Стабільні показники продажів, високий рівень задоволеності клієнтів, професіоналізм співробітників — це дозволяє нам займати міцні позиції серед лідерів. Наша мета – завоювати вашу довіру. Для цього ми робимо різні умови для комфортної співпраці. З початку розвитку зробили пріоритетом своєї діяльності те, щоб максимально наблизитися до тих якостей, які ви хотіли бачити при співпраці.
Сім причин для того, щоб придбати у нас товар:
- Гарантовані знижки на будь-які послуги.
- Надання гарантії на рік.
- Консультація у будь-який час, допомога при виборі.
- Швидка доставка (Нова Пошта, пошта, самовивіз, кур’єрська доставка, вантажне перевезення).
- Якісний асортимент.
- Надаємо пост гарантійний ремонт, діагностику вашого апарату.
- Будь-який спосіб оплати (готівковий, безготівковий, накладений).
У нас прийнятні ціни. Побачивши яка вартість товари, ви не роздумуватимете, а відразу ж придбаєте даний пристрій. Для замовлення варто зателефонувати за номером телефону або зайти на наш інтернет-магазин. Для особистої зустрічі можна під’їхати на вказану адресу на сторінці контакти.
Наші фахівці тиснуть ваших заявок, дзвінків та зустрічей. З повагою ТОВ “Промислова гідравліка”.

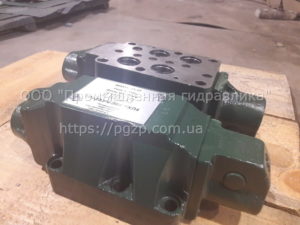

Гідророзподільник РН203 – пристрій, що застосовується у виробничому устаткуванні, транспортних засобах.
Призначений для зміни напрямку пуску, зупинки потоку двох або більше шляхів залежно від наявності зовнішнього керуючого впливом
Золотникові розподільники РН203 дозволяють змінювати напрямок руху робочих органів, зупиняти робочі органи, виконує так само інші операції згідно з гідросхемою розподілу за допомогою механічного впливу.
Вважаються невід’ємною частиною гідросистеми. За рахунок РН203 усі компоненти працюють справно.
Гідророзподільник РН203: загальні характеристики
Розподільники РН203ФВ, РН203ФН, РН203ФК, РН203ФМ мають однакову номінальну витрату мінеральної олії – 200 л/хв.
Також вони мають однаковий тиск на вході — 32 МПа, маса — 12,7 кг.
Відмінністю є лише габарити, а саме:
| Довжина, ширина (мм). | 297 х 114 | 370х114 | 275 х 114 | 297 х 114 |
| Висота (мм). | 330. | 167. | 156. | 147. |
Гідророзподільник РН203: Підвиди
| Тип. | Опис. |
| ФВ. | Реалізований ручний вид регулювання переміщається від зусилля, що додається оператором до ручки. |
| ФН. | Управління ножне, передбачено фіксацію запірного органу в робочій після зняття навантаження. |
| ФК. | Використовується механічне регулювання пристроєм від кулачка, золотник фіксується в робочому положенні, не повертаючись до нейтрального положення |
| ФМ. | Механічне від тяги керування, що керує впливом передається за допомогою тяги, встановленої на корпусі. |
Гідророзподільник РН203: Структура умовного позначення
| Маркування. | Розшифровка. |
| РН. | Золотниковий гідравлічний розподільник |
| 20. | Умовний прохід. |
| 3. | Номінальний тиск на вході. |
| Ф. | Спосіб встановлення золотника. |
| В, Н, К, М. | Управління. |
| ХХ. | Схема. |
У нас діє 3 цінові діапазони: роздріб, опт, дилерство!
Надаємо гарантію на наше обладнання: 1 рік.
МОЖЛИВА БЕЗКОШТОВНА ДОСТАВКА ПО УКРАЇНІ!
Зателефонувати нам:
Ціни (роздріб, опт, дилерство) можна дізнатися у наших спеціалістів.
Гідророзподільник РН203.14 ФВ (АВ)
На схемах розподілу літерами позначаються такі лінії подачі:
- «Р» – напірний трубопровід, що йде від гідронасосу,
- “Т” – зливальний трубопровід, що йде до гідравлічного бака,
- “А”, “В” – трубопроводи, що йдуть до виконавчого механізму. Так, за схемою видно, що у нейтральному положенні всі канали з’єднані між собою.
Гідророзподільник РН203.24
Є однією з позицій апарату. «0» вказує на те, що три лінії зв’язку з’єднані між собою, а одна замкнена. Стрілочками відзначені шляхи. Ця гідросхема замкнена лише однією лінією, це лінія зливу. Особливість полягає в тому, що в її нейтральному положенні циліндр рухається швидше ніж своїм робітником.
Гідророзподільник РН203.34
Так само, як і в попередніх, канали показані стрілочками. У цьому випадку у нас замкнений канал подачі. Це означає, що у цьому положенні обидві порожнини циліндра розвантажені, т.к. з’єднані зі зливом.
Гідророзподільник РН203.44
Позиція 0 означає, що всі лінії замкнені. Внутрішні канали перекривають проходи робочої рідини. Р позначає відведення робочої рідини, Т – підведення.

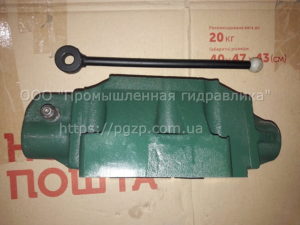

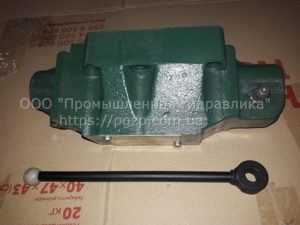

Гідророзподільник РН203.64
Відрізняється з інших схем. Позиція “0” вказує, що дві лінії (подача, злив) пов’язані між собою, а дві (керуючі виконавчим органом) замкнені. Стрілки позначають канали, якими проходить робоча основа розподільника.
Гідророзподільник РН203.574
Має кардинальні відмінності. Містить лише дві позиції. Відповідно рукоять на розподільнику Рн203 матиме лише 2 положення, на відміну від попередніх (там 3).
Гідророзподільник РН203: опис
Золотникові чотири лінійні пристрої ручного управління. Золотник – основний орган. Під зовнішньою силою він переміщається вздовж осі, перекриваючи чи відкриваючи подачу. Золотник є циліндром з поперечними проточками, через які у відкритій постановці протікає рідина. Застосовуються у виробничих конструкціях, де потрібна безпосередня участь оператора устаткування керування роботою силових приводів. У стаціонарних промислових машинах пристрої застосовуються для контролю технологічного обладнання, яке використовує гідравлічні циліндри, двигуни. Різні типи золотникових розподільників відрізняються різними характеристиками. Всі РН203 розраховані на підключення до ліній внутрішнього діаметру 20 мм. Значення вказано у маркуванні пристроїв. Модифікації розподільників розрізняються за такими ознаками:
- Вид управління.
- Схема.
- Позиційність.
- Золотник, його розміщення.
- Кліматичне виконання.
Гідророзподільник РН203: Вид управління
У РН203 напрямним вплив передається з допомогою механічного впливу. Залежно від виду даного впливу модифікації розподільника можуть бути виготовлені в наступних виконаннях:
- З ручним.
- З ножним.
- Від кулачка.
- Від тяги.
При використанні ручного контролю оператор гідросистеми за рахунок ручки пересуває штовхач, що переміщає золотник. Ступінь зусилля, що додається, і частота перемикань визначаються працівником, який експлуатує промислове обладнання. Ніжний контроль передбачає використання педального вузла. Оператор зусиллям стопи створює вплив, що управляє, відкриваючи або перекриваючи подачу рідини в трубопроводи. У пристрої від кулачка на корпусі встановлюється кулачок з кутом ходу 30 градусів.
Апарати, де реалізовано механічне від тяги, кріпляться до тяги, що переміщується за допомогою зовнішнього приводу. Залежно від напрямку руху, золотник відкриває або закриває шляхи. Способи контролю вказуються в маркуванні пристроїв такими літерними позначеннями:
- “В” – ручне;
- «Н» – ножний;
- “К” – від кулачка;
- “М” – від тяги.
Гідророзподільник РН203: Схема потоку рідини
Конструктивно виконуються відповідно до певної схеми. Також номер позначає строго встановлений напрямок течії масла. Позначення наноситься цифровим маркуванням на корпус виробу. Згідно з ГОСТ 2.721, кожна має власне графічне зображення, яке також наноситься виробником на конструкцію.
Гідророзподільник РН203: встановлення золотника
Розміщення золотника в позицію розрізняють виконання з фіксацією золотника у всіх положеннях або з пружинним поверненням золотника в середній стан та двопозиційних – вихідна позиція після зняття керуючого впливом.
При знятті зовнішнього впливу на золотник він може залишатися у фіксованому робочому положенні, в яке він був переміщений, а так само повернутися у вихідний стан за допомогою пружини.
Гідророзподільник РН203: Позиційність
Позиційність – кількість фіксованих положень елемента гідравлічного розподільника. У пристосуванні, частка розподільника займає або два, або три фіксовані стани.
Залежно від параметра гідравлічні розподільники випускаються такими модифікаціями:
- трипозиційні;
- двопозиційні.
Трипозиційні – механізм, у яких складова частина приладу, крім крайніх, знаходиться в середньому нейтральному положенні. Такі механізми використовуються в тих системах, де, крім «відкрито», «закрито», потрібен нейтральний стан. При цьому напірна і зливна лінії відкриті – ними перетікає масло в потрібних напрямках.
Цей тип – найпоширеніший серед РН203. Пояснюється ширшим колом завдань, які можна вирішити установкою апаратів в гідросистему — шляху як перекриваються чи відкриваються, а й змінюється напрям течії потоку.
Двопозиційна конструкція займає лише два крайні стани. До виду належать серія з гідравлічною схемою, що містить номер “574”. А використовуються там, де необхідне використання лише двох станів, наприклад, «відкрито», «закрито».
Гідророзподільник РН203: Кліматичне виконання
Виготовляються різними модифікаціями для експлуатації у різних кліматичних умовах.
Залежно від факторів (температури, атмосферного тиску, відносної вологості повітря) пристрої мають різне виконання.
Класифікація приладу за цією ознакою встановлена ГОСТ 15150.
Відповідно до вимог цього стандарту, можуть мати такі виконання:
- для помірного – “УХЛ4”,
- для тропічного – “О4”,
- для холодного – “ХЛ1”.
