Комплект гідравліки на МТЗ, ЮМЗ, ХТЗ: гідророзподільник P80 (3 секції з плаваючим режимом), джойстик, троси, штуцери, РВТ
Цей комплект ідеально підходить для тракторів МТЗ, БМЗ, ЮМЗ, ДП, ХТЗ, Т40, Т-150, Кіровець, оснащених насосами НШ 32/50, НШ 100 та аналогічними моделями.
Він забезпечує плавне та точне керування гідравлічними системами, дозволяючи оператору контролювати їх дистанційно прямо з кабіни.
Комплект для гідросистем тракторів: склад набору, опис його компонентів

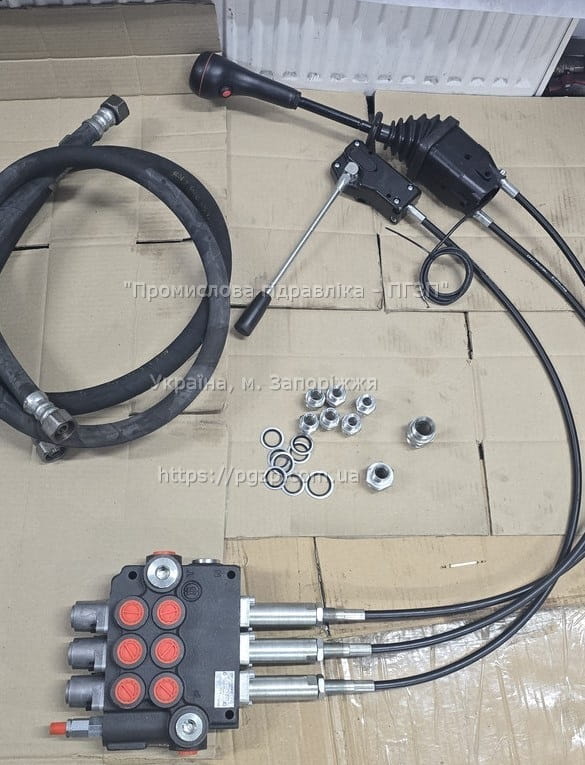

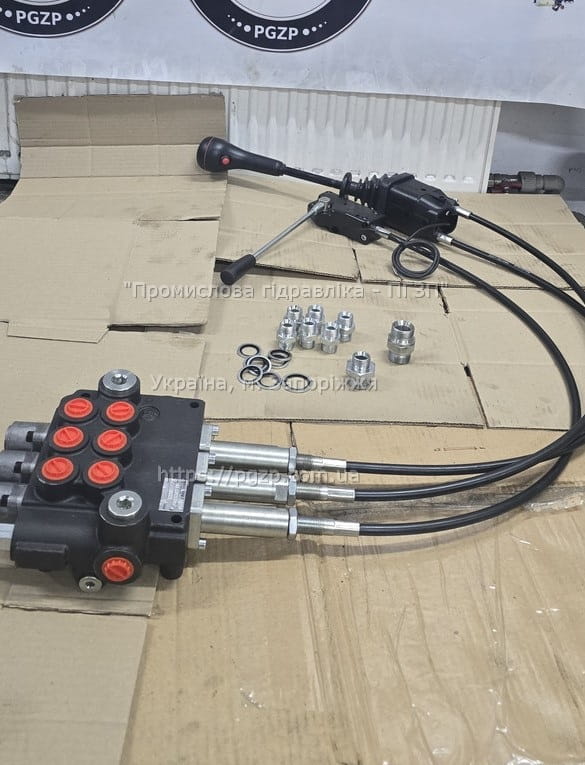

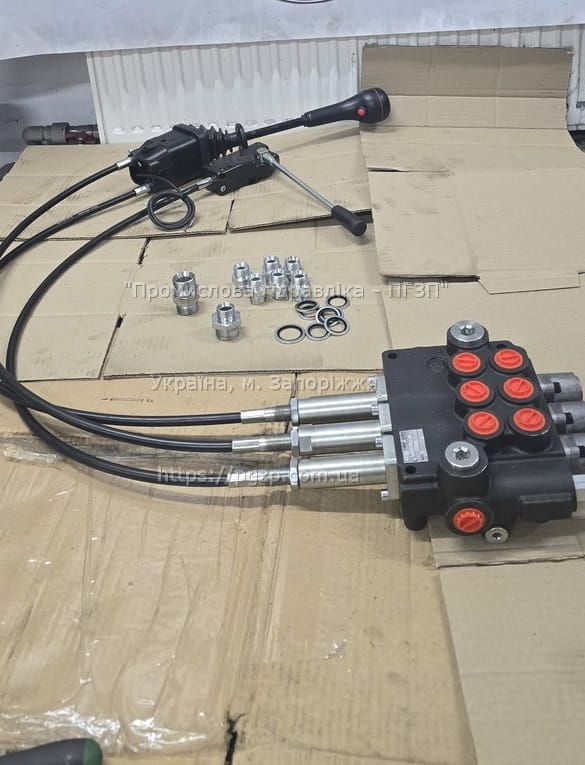

Склад гідравлічного набору
Комплект складається з:
- Гідророзподільника з плаваючим положенням 3P80 L12L12L12 GKZ1 — 1 шт.
- Рукоятки для керування гідророзподільником IS3047 Indemar* — 3 шт.
- Тросів керування гідророзподільником 1,5 м ЄААТ 132-035-01500-061 — 3 шт.
- РВТ Dn16, 2SN під ключ S32, 00/00 L-2000 (на подачу та злив) — 2 шт.
- Комплекту штуцерів під ключ S24 та S32 — 1 шт.

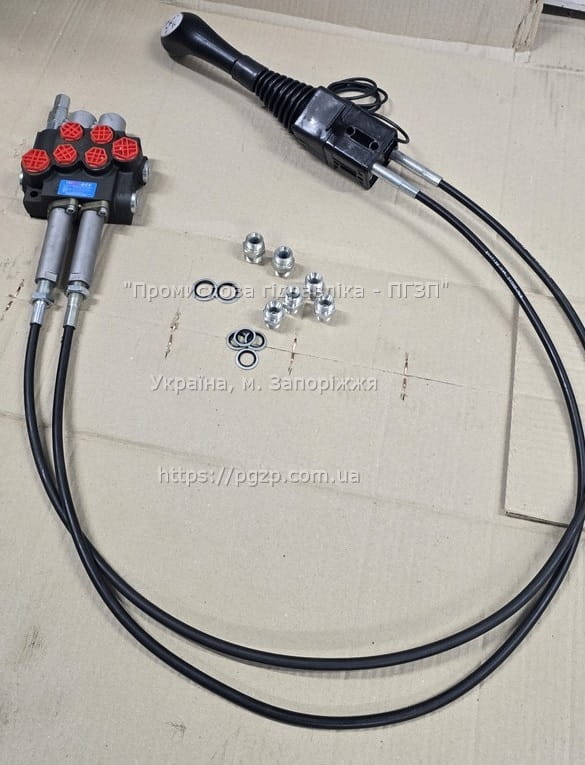

* — 3 рукоятки можна замінити на джойстик та одну рукоятку.
Набір для тракторів ЮМЗ, Кіровець можна укомплектувати тросами довжиною 2 м замість 1,5 м. Також можна додати 6 шт РВТ по 1 м і 6 штуцерів під ключ S24 (для приварювання штуцерів до труб).
При заміні складових підсумкову ціну комплекту уточнюйте у менеджера.
Ми можемо укомплектувати набір компонентами з іншими параметрами, який буде ідеально відповідати вимогам вашої техніки та поставленим завданням.
Також у вас є можливість придбати кожен із компонентів окремо.
У нас діє 3 цінові діапазони: роздріб, гурт, дилерство!
Надаємо гарантію на наше обладнання: 1 рік.
МОЖЛИВА БЕЗКОШТОВНА ДОСТАВКА ПО УКРАЇНІ!
Комплект гідравліки для тракторів:
- МТЗ
- ЮМЗ
- ХТЗ
- Інша спецтехніка
На складі є різні модифікації комплектуючих даних наборів з аналогами виробництва країн ЄС, України, Туреччини..
Ціни (роздріб, опт, дилерство) можна дізнатися у наших спеціалістів.
Зателефонувати нам:
Опис та основні характеристики елементів комплекту
3P80L12L12L12GKZ1 — це надійний моноблочний польський гідророзподільник (аналог Badestnost) з пропускною здатністю 80-100 л/хв.
Його використовують для модернізації гідравлічних систем тракторів МТЗ, ЮМЗ, ХТЗ, Т40, Т-150 та інших моделей.
Цей розподільник має три секції.
Оснащений золотниками, що функціонують за схемою 34 (D spool), і мають чотири робочі положення: нейтральне, два робочі положення (підйом, опускання) і плаваюче положення, що фіксується за умовчанням.
Технічні характеристики розподільника 3P80
Параметри | Значення |
Конструктивне виконання | Моноблок |
Кількість секцій | 3 |
Монтаж | 3 гвинти M8 |
З’єднання | Внутрішнє різьблення G 1/2″ |
Температура довкілля | -40°C…+60°C |
Робоча рідина | Гідравлічна олива на мінеральній основі |
В’язкість рідини | 12…800 mm2/s (допустимий діапазон), 20…100 mm2/s (рекомендований діапазон) |
Температура рідини | -15°C…+80°C |
Тонкість фільтрації | 10 NAS1638 |
Макс. робочий тиск | P = 250 Бар, T = 50 Бар; A, B = 300 Бар. |
Витоки (A,B-T) | 6 см3/хв при 100 Бар |
Номінальна витрата | 80 л/хв. |
Хід золотника | ±7 мм. |
Зусилля на ручці | < 220 Н у напрямку осі золотника |

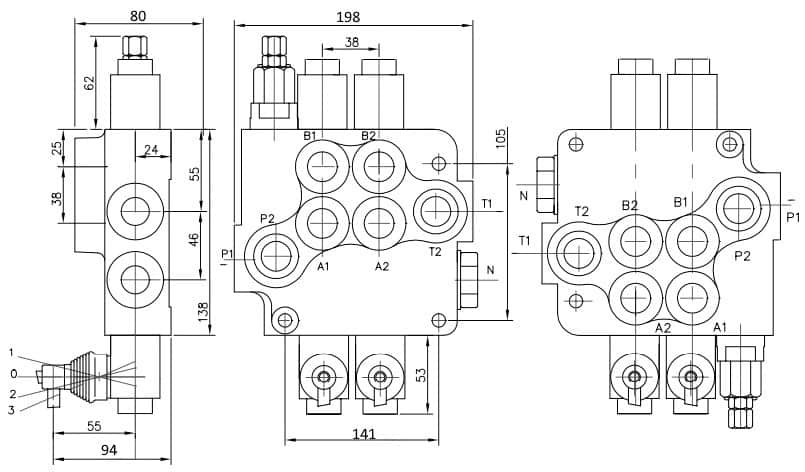

Габаритні та приєднувальні розміри розподільника 3P80
Приєднувальні порти
| P | A; B | Т | N |
G | G1/2 | G1/2 | G3/4 | G3/4 |

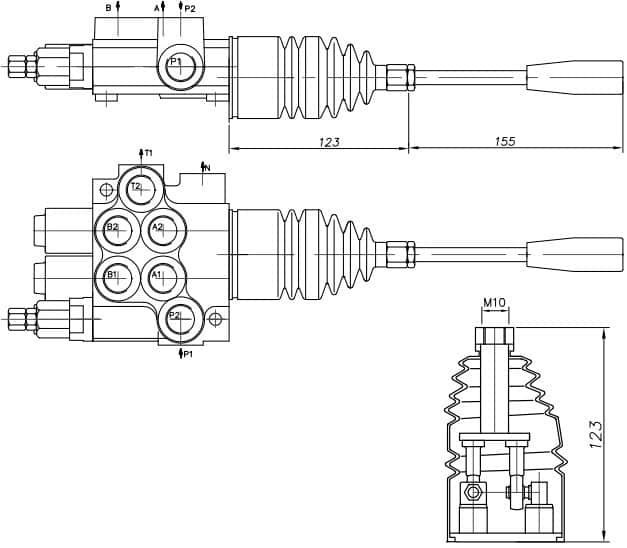

Розміри джойстика
За допомогою джойстика можна керувати одночасно двома золотниками.
Ці елементи керування можуть монтуватися як окремо, так і в комплекті. Для роботи використовуються двотактні посилені кабелі, що забезпечують плавне керування важелем.

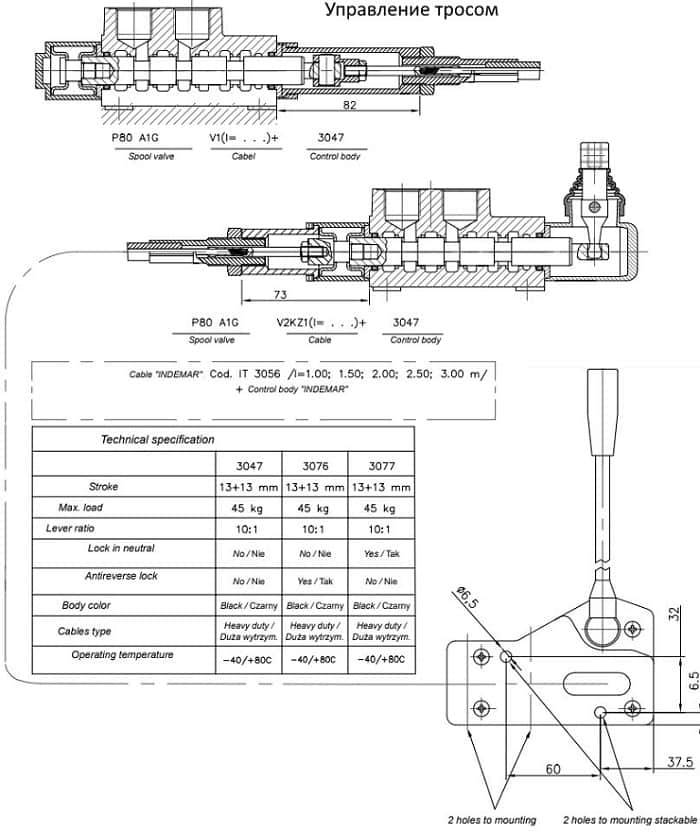

Рукоятка для керування гідророзподільником IS3047 Indemar використовується для зручного дистанційного керування гідравлічною системою.
Хід рукоятки 12,5:12,5 мм.
Джойстик Indemar під трос з однією кнопкою, призначений для дистанційного керування гідророзподільником. Його основні параметри: максимальне зусилля при втягуванні – 1400 Н; максимальне зусилля при виштовхуванні – 900 Н; максимальна довжина троса — 4 м.
Трос управління гідророзподільником 1,5 м. 132-035-01500-061 з вилкою та комплектом підключення до розподільника. Сталевий трос та фітинги високої якості, що забезпечує довговічність роботи системи.
Рукава високого тиску типу 2SN з двома шарами обплетення, довжина 2 м.
Штуцери для рукавів з розмірами під ключ 32 (вхід та вихід) та під ключ 24 для циліндрів.
Наш гідравлічний комплект — це повністю укомплектоване рішення, готове до швидкої та простої установки. Більше не потрібно витрачати час на підбір та перевірку сумісності компонентів — ми про все подбали! Робіть замовлення!
