Аксесуари масляних станцій відіграють важливу роль у забезпеченні їх працездатності, довговічності та безпеки.
Аксесуари для гідравлічних масляних станцій OMT
До них відносяться дзвони, оглядові люки, сполучні муфти, опори для насосів, фільтри-сапуни. У цій статті йтиметься про такі пристрої виробництва ОМТ.
З’єднувальні дзвони OMT
Дзвін для збирання насос-моторної групи служить для з’єднання електродвигуна зі стандартним фланцем та гідравлічного насоса. Такі сполуки забезпечують точне центрування валів, надійну передачу моменту, що крутить, і захист компонентів системи. Дзвін спрощує монтаж, демонтаж та знижує вібрацію.
Дізнаємося більше про фланці OMT серій LS і TH.

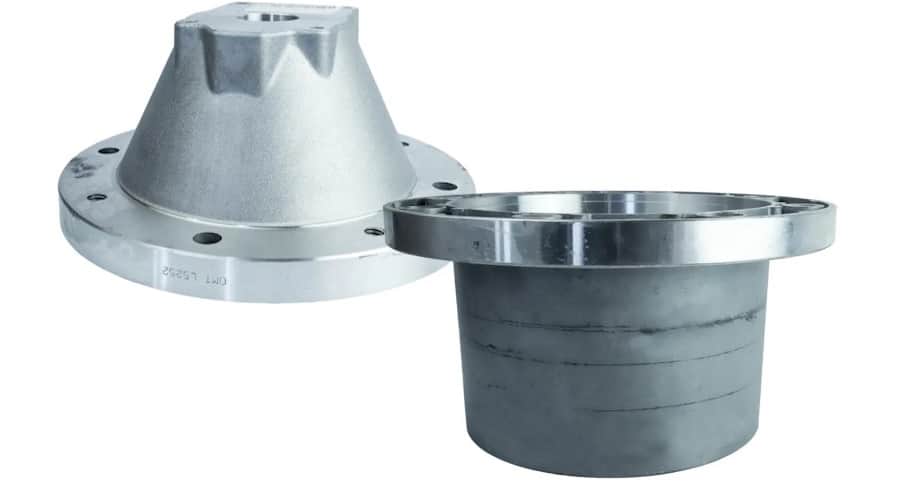

Дзвони серії LS та LSE
Перехідники серії LS, LSE є моноблочними алюмінієвими виливками, спеціально розробленими для надійного з’єднання електродвигунів з фланцями B3, B5, B14 з шестерними насосами, оснащеними прямокутними фланцями. Вони використовуються з двигунами габариту 63-225 та шестеренними насосами 0.5-4 груп. Ці перехідники мають універсальність і можуть застосовуватися як у відкритих установках, так і в занурювальних системах. З боку двигуна дзвін оснащений чотирма різьбовими отворами для кріплення до фланця електродвигуна, а з протилежного боку — чотирма наскрізними отворами для валу насоса. Фланці LSE додатково забезпечені центруючим кільцем з листового металу для муфти.

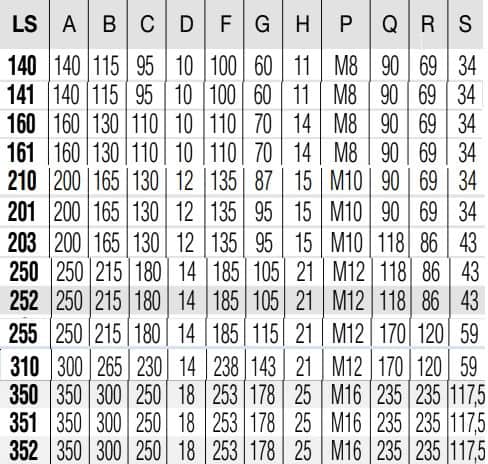

Креслення та розміри моделей LS

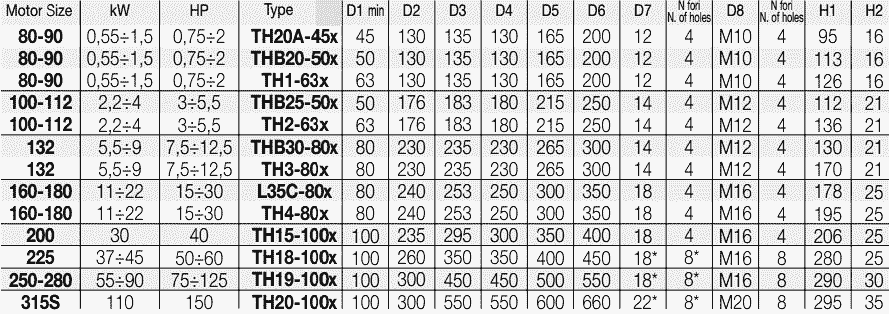

Перехідники серії ТН
Серія дзвонів TH використовується для з’єднання електродвигуна до 110 кВт, оснащеного стандартним фланцем, з гідравлічним насосом, таким чином утворюючи блок насос/двигун. Цей фланець має цілісний корпус, виготовлений із алюмінієвого сплаву, литого під тиском. Його можна встановлювати зовні або занурювати в олію. Робоча температура — -30ºC +80ºC.
Сполучні напівмуфти ОМТ для насосів та моторів
Напівмуфти насос-моторної групи — це сполучні деталі, виготовлені з алюмінію або сталі, призначені для з’єднання валів гідравлічного насоса та електродвигуна. Ці елементи сприяють плавній передачі потужності, знижують вібрації, частково компенсують кутові, радіальні та осьові зміщення та збільшують термін служби обладнання. Вони встановлюються на вал двигуна чи насоса.
Напівмуфти серій ND та NS
Напівмуфти серії ND виготовлені з алюмінію, з попередньо відлитим мінімальним розточуванням, а напівмуфти серії NS — без розточування.

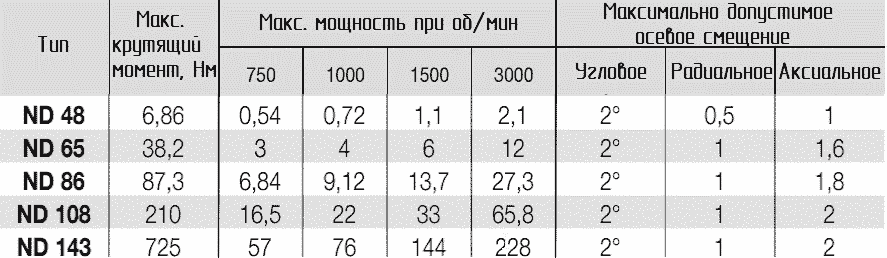

Технічні характеристики напівмуфт ND

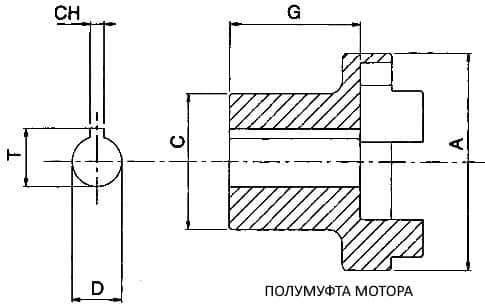

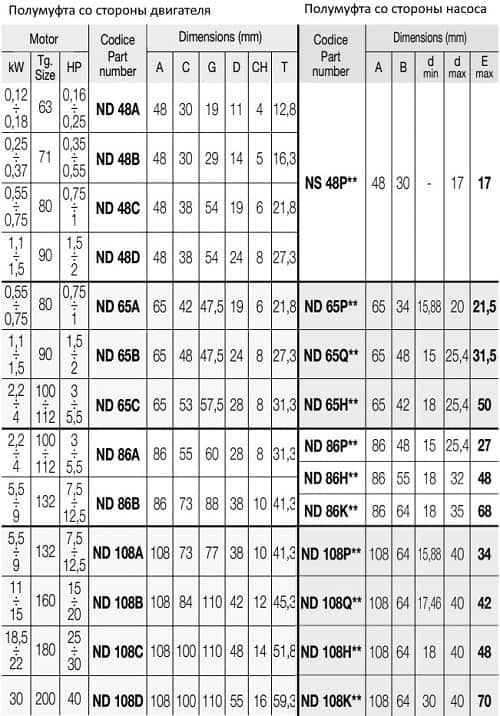

Габаритні розміри напівмуфт ND

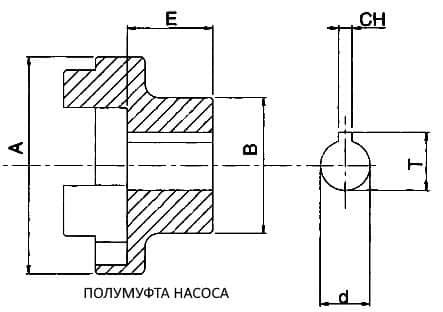

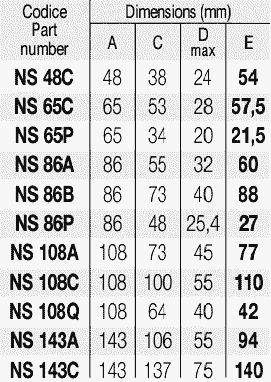

Габаритні розміри напівмуфт NS

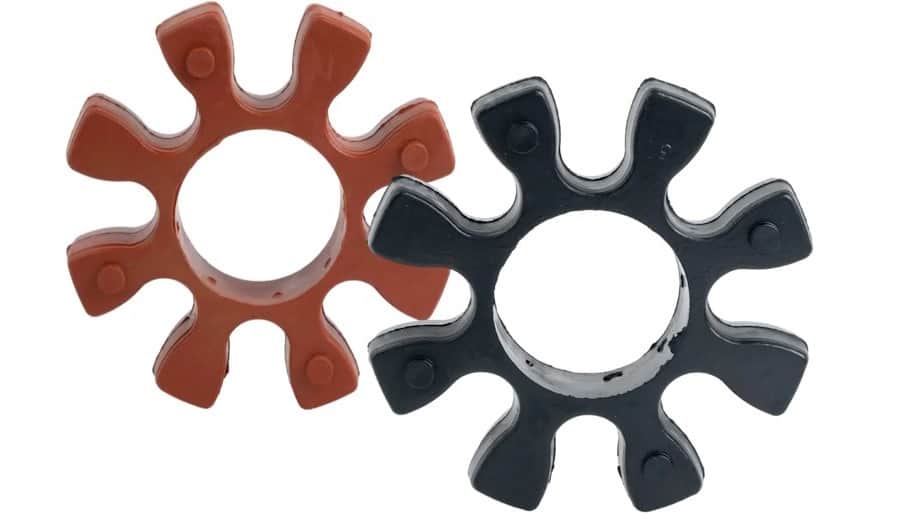

Зубчасті вставки серії R для напівмуфт OMT
При складанні насосно-моторних груп застосовуються пружні вставки. Вони розміщуються між напівмуфтами насоса і електродвигуна, поглинаючи вібрації, удари та компенсуючи невеликі неспіввісності та кутові навантаження.
Компанія ОМТ виготовляє гнучкі елементи серії R з гуми і поліуретану.

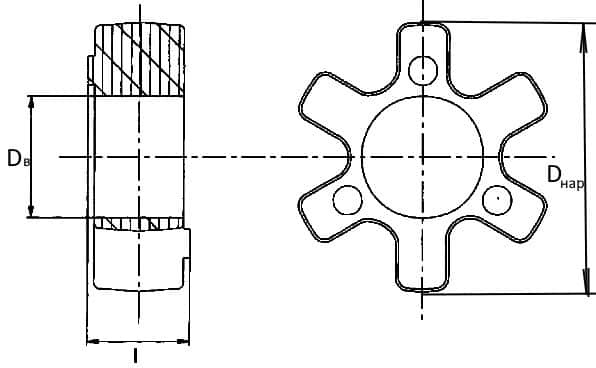

Габаритні розміри павуків R
Тип | Д нар, мм | Д вн, мм | I, мм | D макс. вала |
R-42 | 42 | 19 | 16 | 14 |
R-62 | 58 | 29 | 18 | 22 |
R-82 | 78 | 31,5 | 20 | 24 |
R-103 | 99 | 42 | 24 | 32 |
Купити пневматичні з’єднувачі:
- Швидкороз’ємні з’єднання серій SH, SF, SM, PM, PH, PF;
- Фітинги: прямі, кутові, трійники, перехідники, заглушки;
- Пневматичні глушники SD та V: М5, 1/8″, 1/4″, 3/8″, 1/2″, 3/4″, 1″, 2″.
На складі є всі модифікації даних пристроїв, а також аналоги виробництва країн ЄС, України, Туреччини.
У нас діє 3 цінові діапазони: роздріб, гурт, дилерство!
Надаємо гарантію на наше обладнання: 1 рік.
МОЖЛИВА БЕЗКОШТОВНА ДОСТАВКА ПО УКРАЇНІ!
Ціни (роздріб, опт, дилерство) можна дізнатися у наших спеціалістів.
Зателефонувати нам:
Опори для насосів та гідромоторів OMT
Опори (підшипникові вузли, опорні підшипники) служать для надійної установки та звукоізоляції насосів та гідромоторів, фіксують обладнання та знижують рівень вібрації.

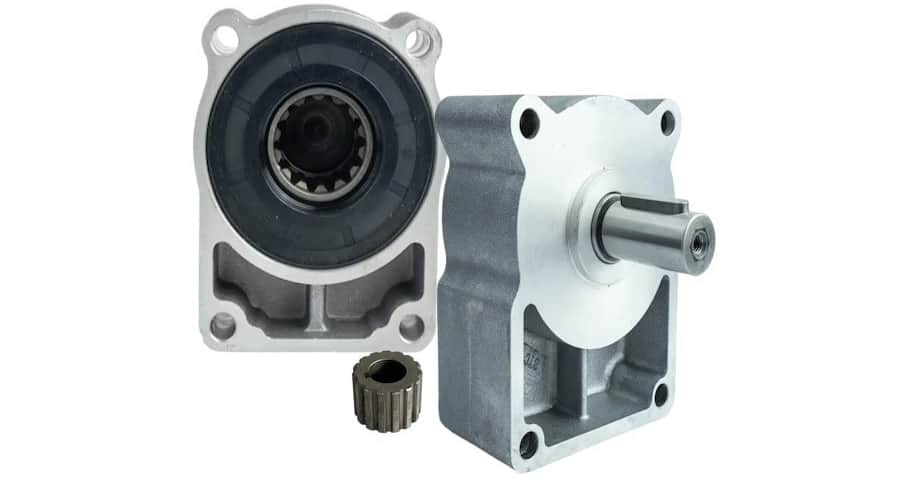

Опори серії SP захищають вали гідронасосів та двигунів від високих радіальних навантажень. Вони кріпляться безпосередньо до насоса. Підключення здійснюється за допомогою шліцевої напівмуфти. Їх також можна використовувати як опору для шківів. Корпус опор виконаний з литого алюмінію, а вали виготовлені із спеціальної сталі. Вони сумісні з насосами наступних груп: 1, 2, ZF Bosh, 3 та 3.5. При частоті обертання 1500 об/хв термін служби опори становить 3500 годин.
Компанія ОМТ виробляє підшипникові вузли таких типів: SP-U1P, SP-2-C, SP-S2, SP-R2, SP-RS2, SP-3U, SP-M3, SP-T3 та ін. Вони виготовляються для циліндричних та конічних валів у стандартному (SP-U1P, SP-3U, SP-2) та спеціальному виконанні (SP-S2, SP-R2, SP-RS2).

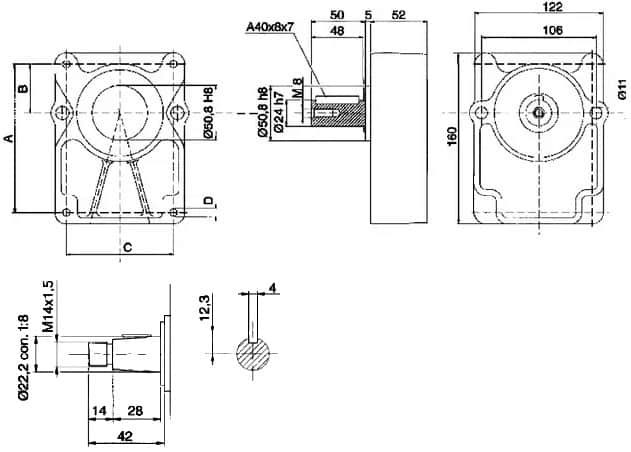

Габаритні розміри опор SP

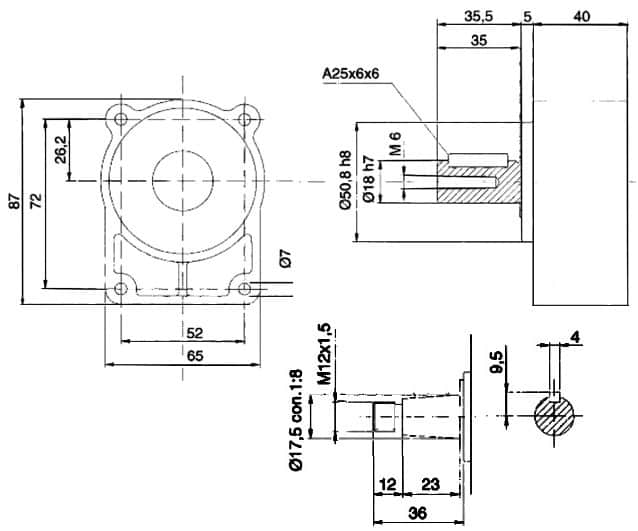

Опори для насосів 1-ї групи (SP-U1P)

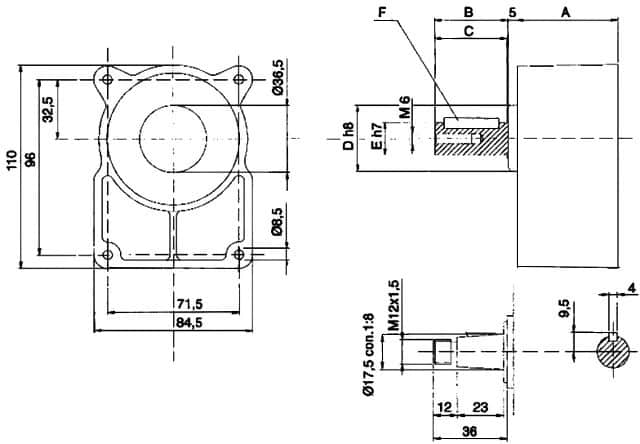

Опори для насосів 2-ї групи
Опори для насосів 3-ї групи
Технологічні люки OMT та ущільнення до них
Технологічний (оглядовий) люк — це компонент, який використовується в гідросистемах для доступу до внутрішнього простору баків, де зберігається робоча рідина. Він є кришкою з алюмінієвого сплаву, литого під тиском.

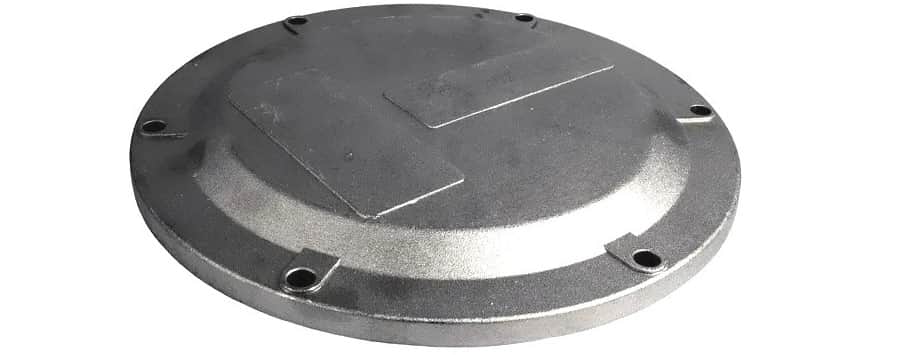

Оглядові кришки серій SI та SE
Компанія OMT випускає інспекційні люки SI та SE, що відповідають стандарту DIN 24339. Вони мають 4-8 отворів. За запитом можуть бути попередньо просвердлені для встановлення рівня вказівника або зливної пробки.

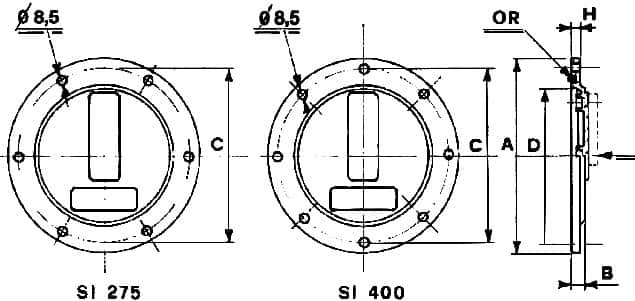

Габаритні розміри інспекційних люків
SI 275, SI 400
Тип | Розміри, мм | Кількість отворів | Рівномір | |||||
Люк | Прокладка | А | Б | Х | C | Д | ||
SI 275 | АБО 8850 | 275 | 23 | 12 | 255 | 200 | 6 | LG1 LG1T |
SI 400 | АБО 81350 | 400 | 23 | 12 | 380 | 325 | 8 | LG2 LG2T |

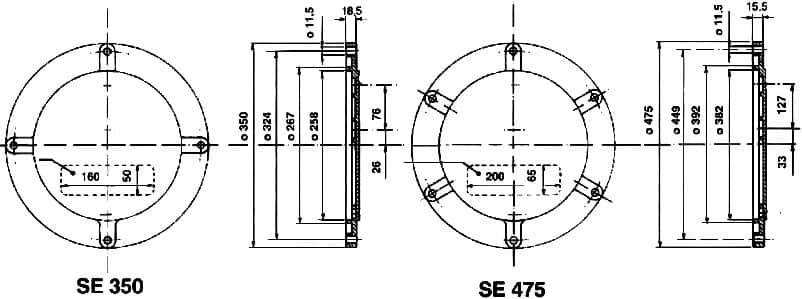

SE350, SE475
Ущільнювальні елементи для люків серії G та OR
Для герметичного закриття люка використовуються спеціальні ущільнення (прокладки), виконані з матеріалів, стійких до дії мастил, високих температур та тиску.
Прокладки для кришок SI і SE (OR 8850, OR 81350, G268N, G393N) мають діаметр 275, 400, 350, і 475 мм відповідно і виготовляються з гуми NBR з високоефективним профілем ущільнювача.
Фільтри-сапуни та фільтроелементи ОМТ
Повітряні фільтри встановлюються на гідробак для фільтрації повітря, що надходить від механічних забруднень, присутніх у навколишньому середовищі. Вони також встановлюються на всмоктуючих патрубках компресорів та двигунів.

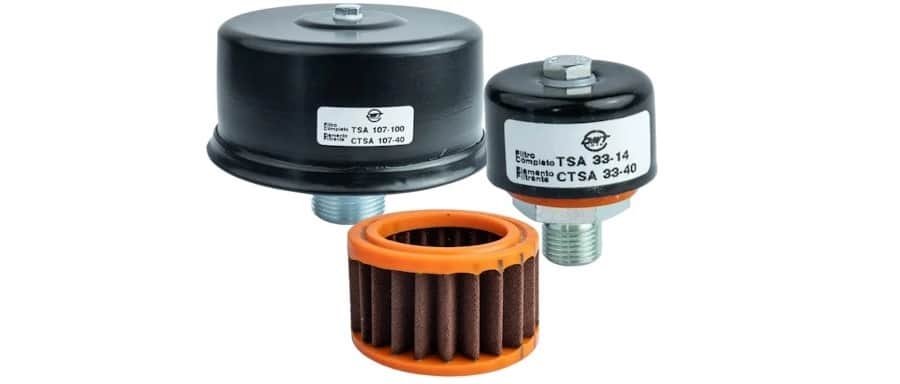

Фільтри сапуни маслобака серії TSA
Сапуни лінійки TSA випускаються наступних типорозмірів: TSA 33, TSA 50, TSA 70, TSA 107, TSA 135, TSA 166 з різьбленням від ¼” до 2 ½” BSP та пропускною здатністю від 140 до 2000 л/хв. Дані фільтри мають металевий корпус та змінний фільтруючий елемент. Встановлюються безпосередньо на бак.

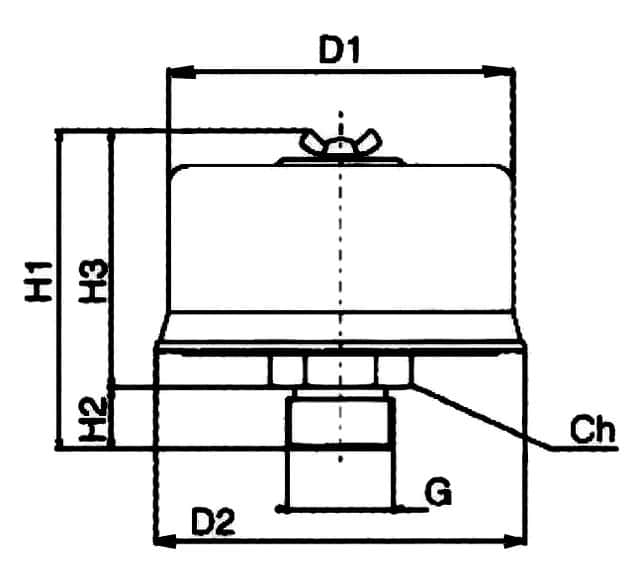

Габаритні розміри фільтрів сапунів TSA

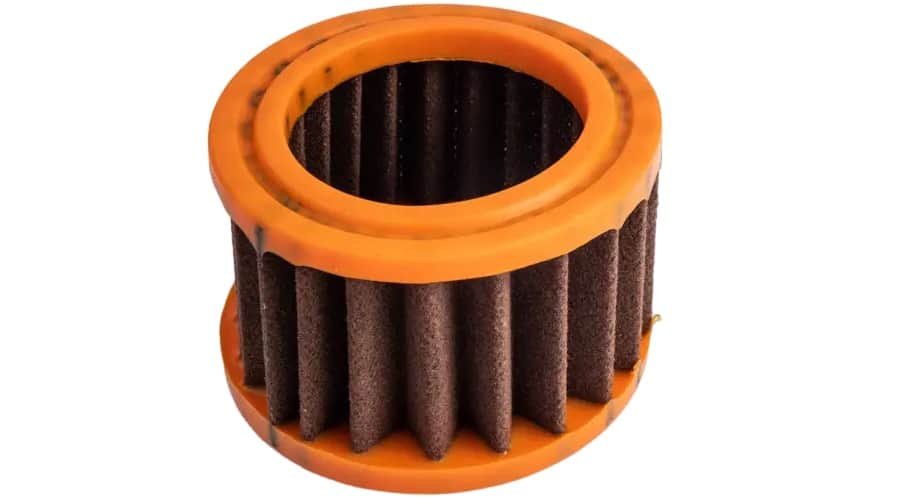

Фільтруючі елементи до повітряних фільтрів серії CTSA
Фільтроелементи CTSA використовуються для фільтрів-сапунів лінійки TSA. Вони виготовляються з паперу, просоченого смолою зі стандартним ступенем фільтрації 40 мікрон. Забезпечують витрату 140-2000 л/хв та витримують максимальний робочий тиск до 110 Бар.
На закінчення можна відзначити, що використання якісних фільтрів-сапунів для маслобаків, міцних та надійних опор для насосів та гідромоторів, а також ретельно підібраних сполучних дзвонів та напівмуфт для насос-моторних груп є важливим елементом для забезпечення стабільної роботи гідравлічних систем. Оглядові люки також відіграють значну роль, дозволяючи оперативно контролювати стан оливи та виконувати технічне обслуговування. Всі ці компоненти сприяють довговічності обладнання, підвищенню ефективності роботи системи та зниженню витрат на ремонт та обслуговування. Правильний вибір та використання цих елементів допоможе забезпечити надійну експлуатацію гідравлічних установок та підвищити їх продуктивність.
Щоб правильно підібрати аксесуари для маслостанції рекомендуємо звертатися до фахівців у галузі гідравліки та пневматики — ПГЗП “Магазин промислової гідравліки”. Тут ви можете отримати кваліфіковану консультацію та вигідно купити комплектуючі для гідросистеми.
