Теплообмінники повітряно-масляні OMT

Компанія ОМТ виготовляє повітряні охолоджувачі.

Повітряні теплообмінники виробництва OMT

Далі розглянемо маслоохолоджувачі серій SS, SD та ST.

Повітряно-масляні теплообмінники серії SS

Повітряно-масляні теплообмінники серії SS — це пристрої, які виводять надлишкове тепло з оливи (гідравлічної рідини) радіатора в навколишнє середовище за допомогою вентилятора.

Вони призначені для встановлення на зворотній лінії гідравлічних систем.

Спеціальна конструкція охолоджуючого елемента з алюмінієвого сплаву покращує теплопровідність, а технологія латунного паяння трубок забезпечує високий рівень теплообміну та відмінну стійкість до тиску завдяки використанню високоякісних матеріалів.

Для захисту охолоджувача під час запуску рекомендується паралельно встановити перепускний клапан.

Повітряно-масляні теплообмінники виробляються в 3-х серіях:

стандартна SS;
варіант SS2 з подвійним контуром, що забезпечує більш високий рівень теплообміну за меншої витрати;
варіант SD великих обсягів витрати.

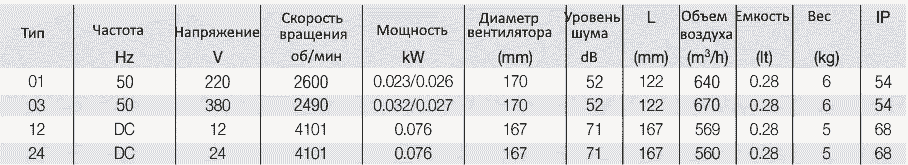

Ці охолоджувачі можуть оснащуватися різними типами електродвигунів:

змінного струму — однофазні, трифазні;
постійного струму — на 12 і 24 В DC.

Також теплообмінники можуть бути укомплектовані монтажними лапами та електричним підключенням або бути без цих елементів.

Технічні характеристики:

Матеріал: алюміній.
Номінальний тиск: 25 Бар.
Випробувальний тиск: 35 Бар.
Максимальна температура: 120°C.
Сумісність з робочими рідинами: мінеральні оливи, HL, HLP, водно-масляна емульсія.

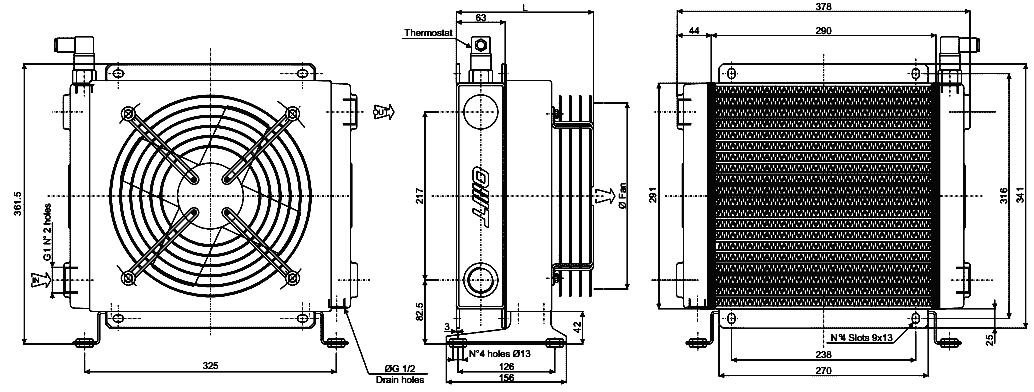

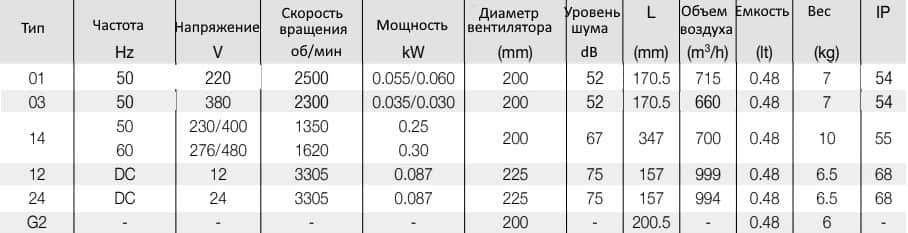

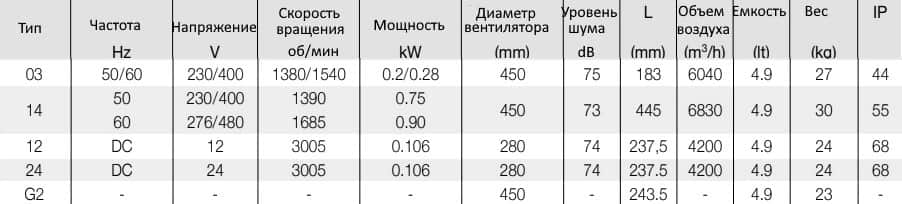

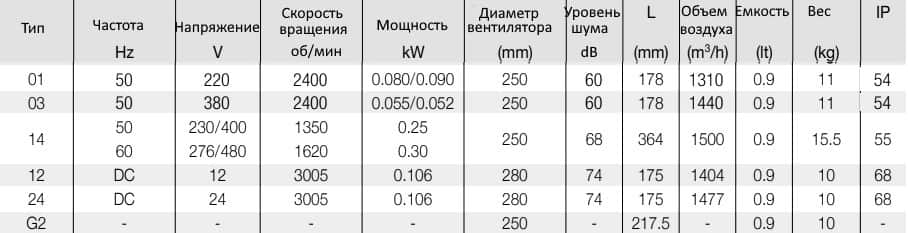

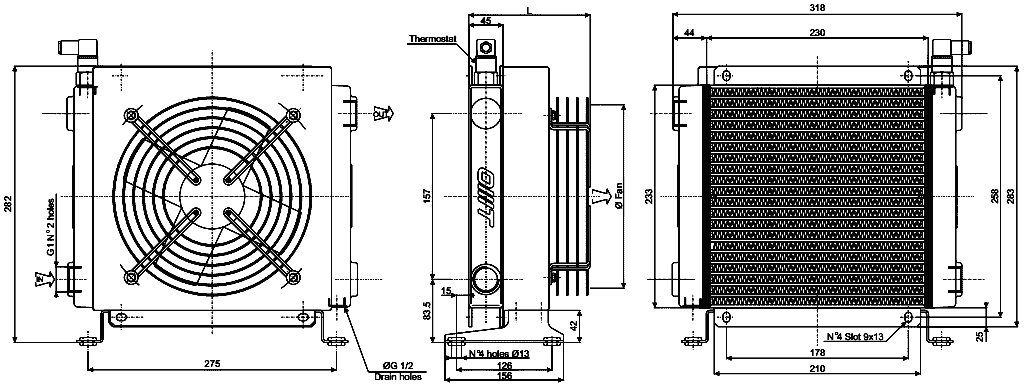

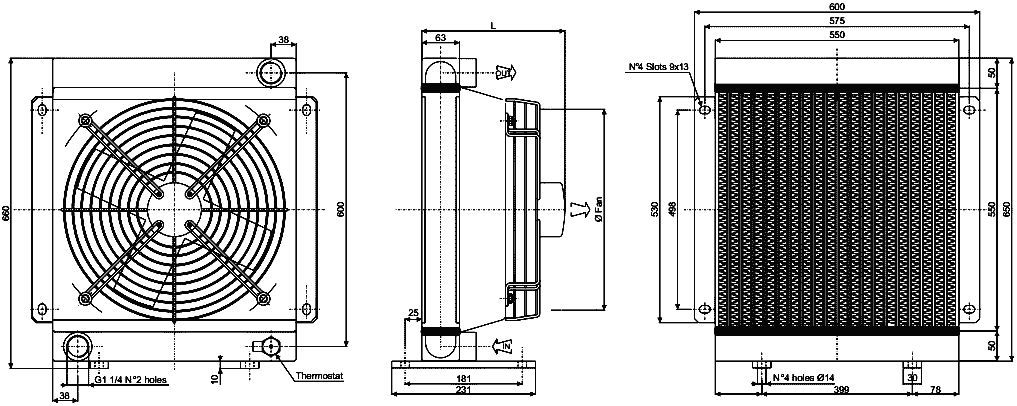

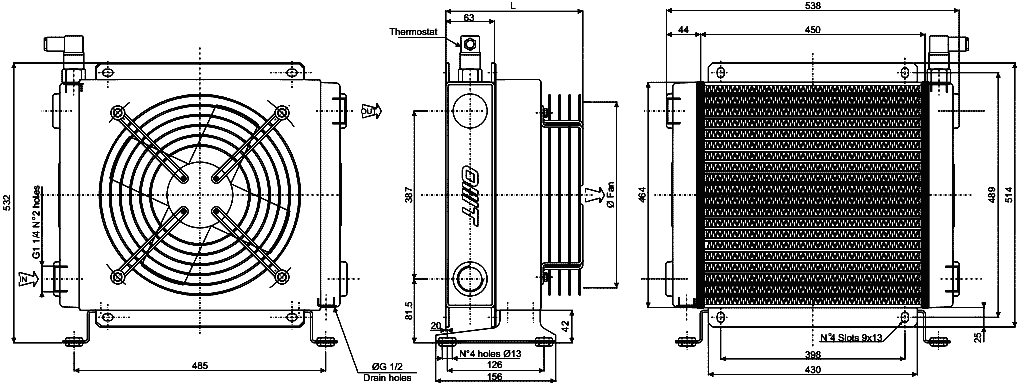

Габаритні та монтажні розміри теплообмінників SS

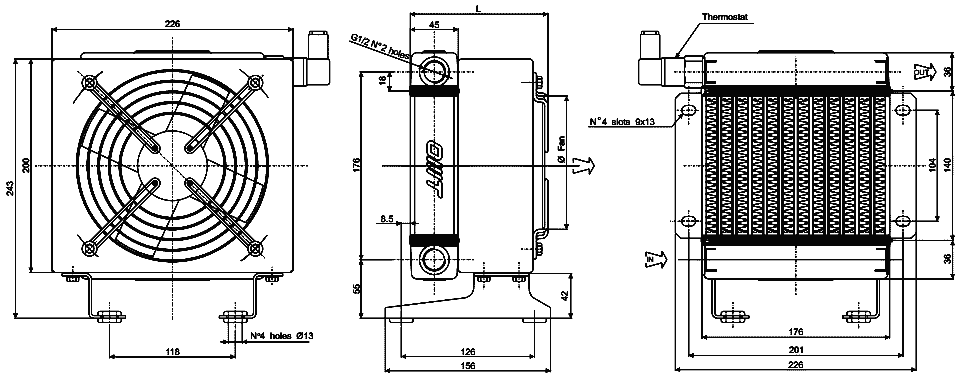

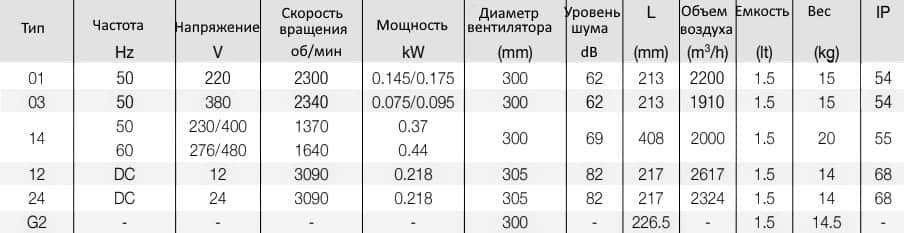

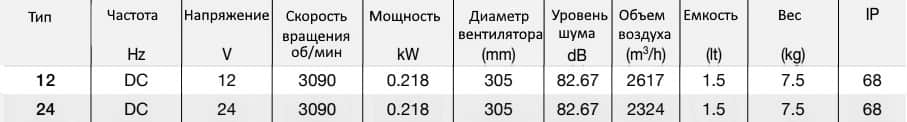

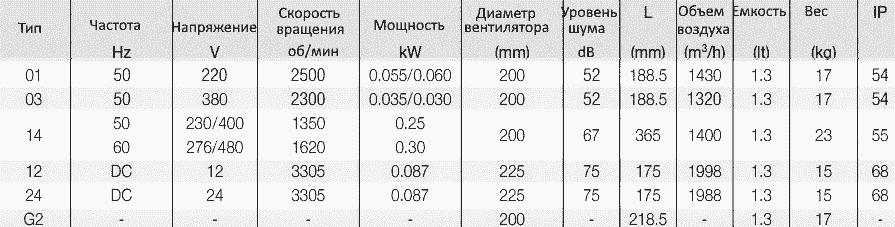

SS10

Витрата оливи від 5 до 40 л/хв.

SS15

Витрата оливи від 20 до 80 л/хв

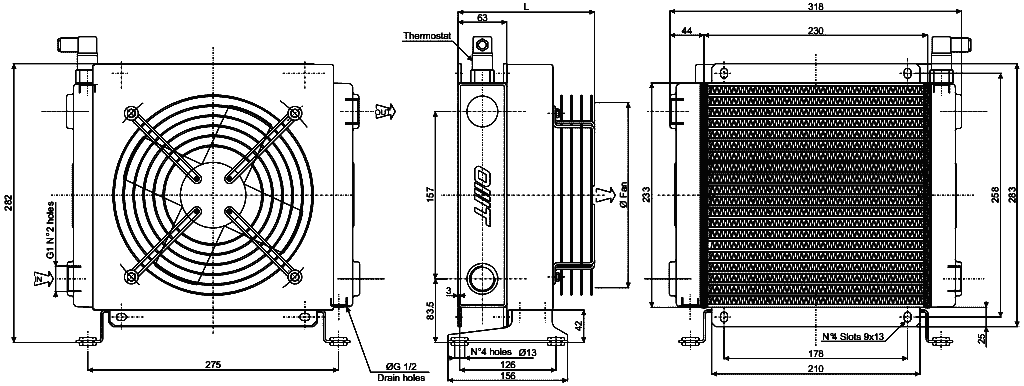

SS20

Витрата оливи від 30 до 100 л/хв.

SS24

Витрата оливи від 40 до 120 л/хв.

SS30

Витрата оливи від 35 до 140 л/хв.

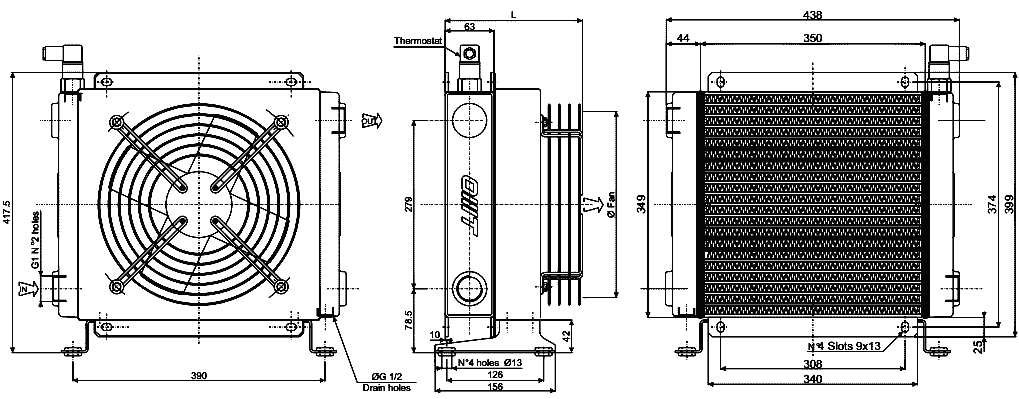

SS40

Витрата оливи від 40 до 160 л/хв.

SS50

Витрата оливи від 50 до 180 л/хв.

Купити повітряні теплообмінники масляні OMT:

SS10,
SS15,
SS20,
SS24,
SS30,
SS40,
SS50.

На складі є всі модифікації даних пристроїв, а також аналоги виробництва країн ЄС, України, Туреччини.

У нас діє 3 цінові діапазони: роздріб, гурт, дилерство!

Надаємо гарантію на наше обладнання: 1 рік.

МОЖЛИВА БЕЗКОШТОВНА ДОСТАВКА ПО УКРАЇНІ!

Ціни (роздріб, опт, дилерство) можна дізнатися у наших спеціалістів.

Зателефонувати нам:

Повітряні теплообмінники серії SD

Теплообмінники серії SD — високоефективне рішення для охолодження гідравлічних систем із великою продуктивністю.

Використовуються у промисловому устаткуванні, верстатах та гідростанціях.

Алюмінієвий корпус з латунними трубками забезпечує оптимальну тепловіддачу та високу міцність.

Теплообмінник розроблений для встановлення на зворотну лінію гідросистеми.

Витрата оливи від 60 до 300 л/хв.

Оснащується монтажними лапами, клемною коробкою та вентилятором з двигуном змінного або постійного струму.

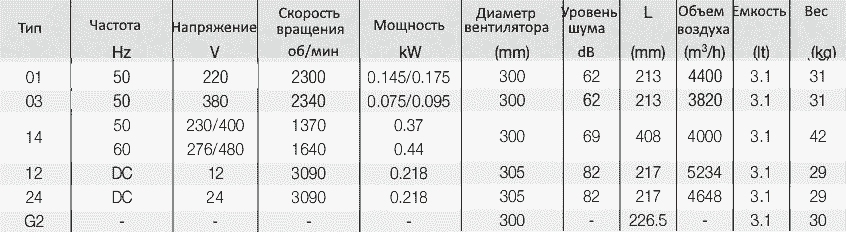

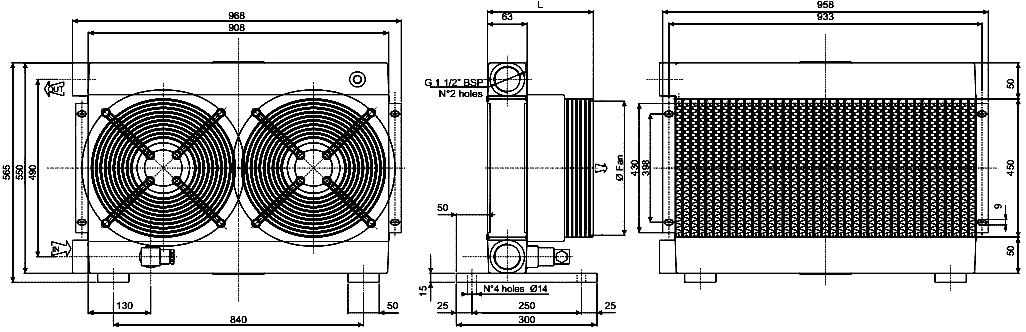

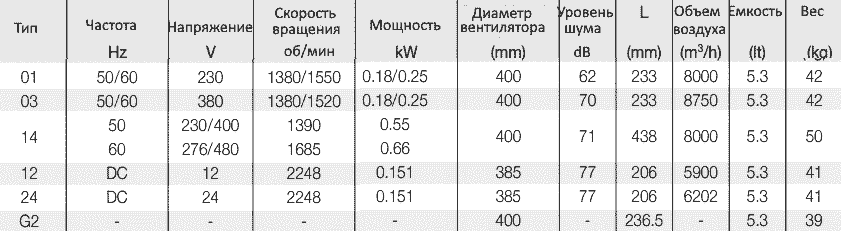

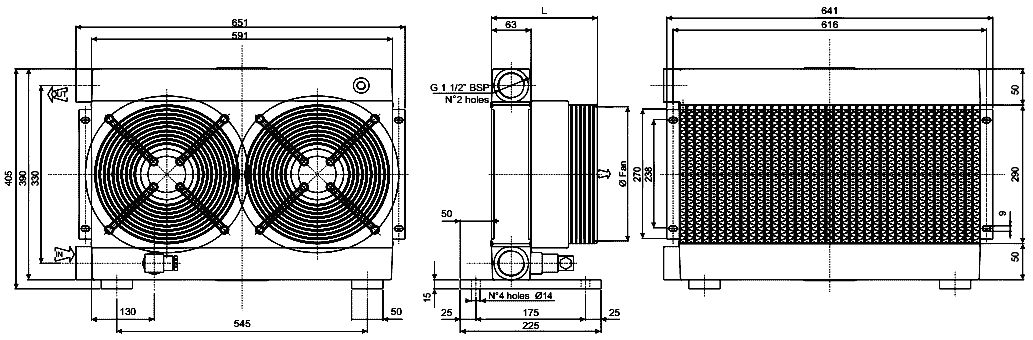

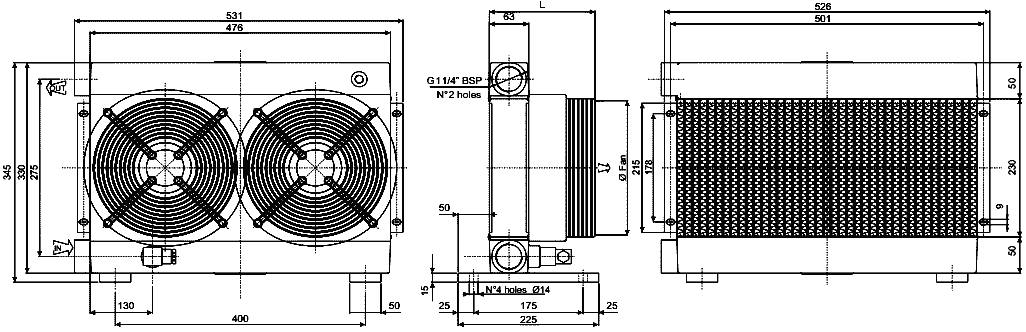

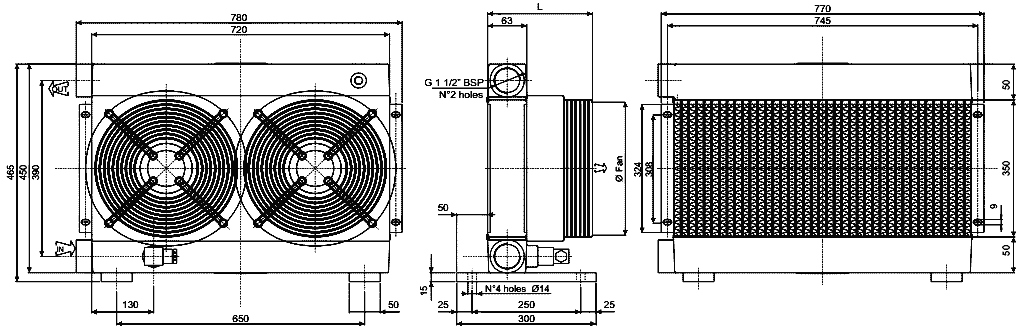

Габаритно-приєднувальні розміри охолоджувача SD

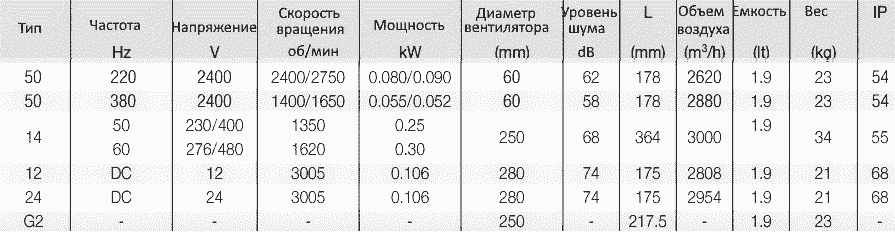

SD20

Витрата оливи від 60 до 180 л/хв.

SD24

Витрата оливи від 80 до 220 л/хв.

SD30

Витрата оливи від 80 до 260 л/хв.

SD40

Витрата оливи від 80 до 300 л/хв.

Повітряно-масляні охолоджувачі серії ST

Маслоохолоджувачі серії ST призначені для підтримки оптимальної температури гідравлічного масла у різних системах.

Випускаються у стандартному виконанні ST та виконанні ST2 з двоходовий конструкцією, призначені для систем з невеликою витратою робочої рідини та забезпечують підвищену теплову потужність.

Пристрій підключається до системи циркуляції оливи та відводить зайве тепло за допомогою повітряного потоку. Спеціальна конструкція алюмінієвого радіатора з міцними зварними швами гарантує надійну роботу навіть при значних перепадах тиску.

Ці охолоджувачі встановлюються або у зливальній магістралі, або в окремому контурі циркуляції. Моделі ST розраховані на витрату оливи до 260 л/хв та тиск 25 Бар. Максимальна температура складає 120°C.

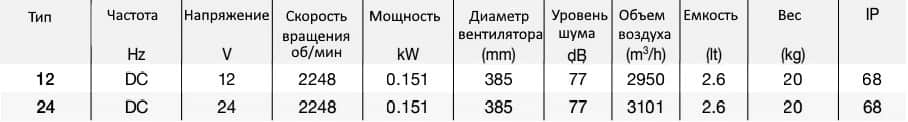

Охолоджувачі оснащуються компактними вентиляторами з низьковольтним живленням 12 та 24 В. Монтажними лапами не комплектуються.

Ця серія включає такі типи: ST50, ST60, ST100, ST150, ST180, ST210, ST250, ST260, ST2100, ST2150, ST2180, ST2210.

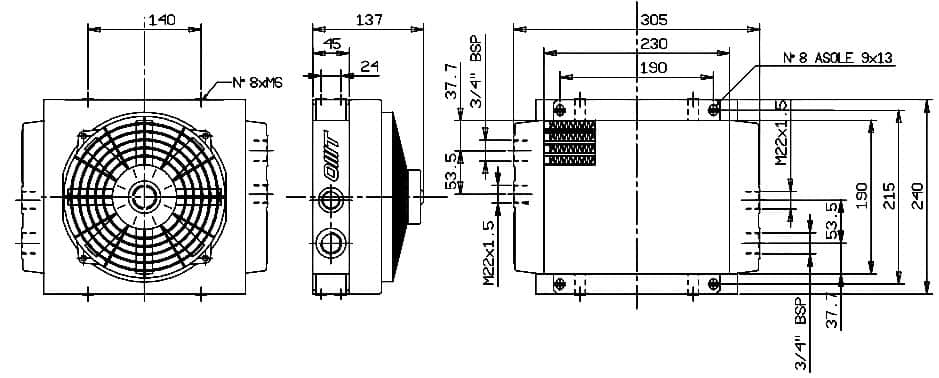

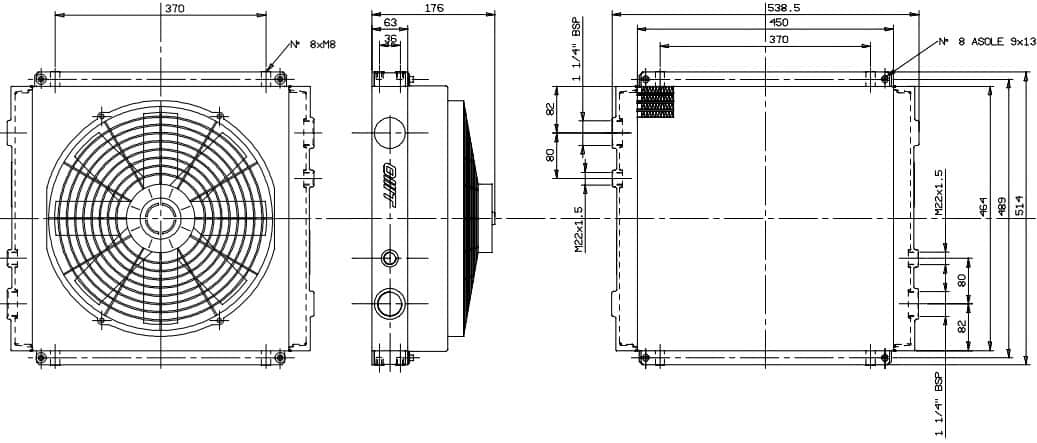

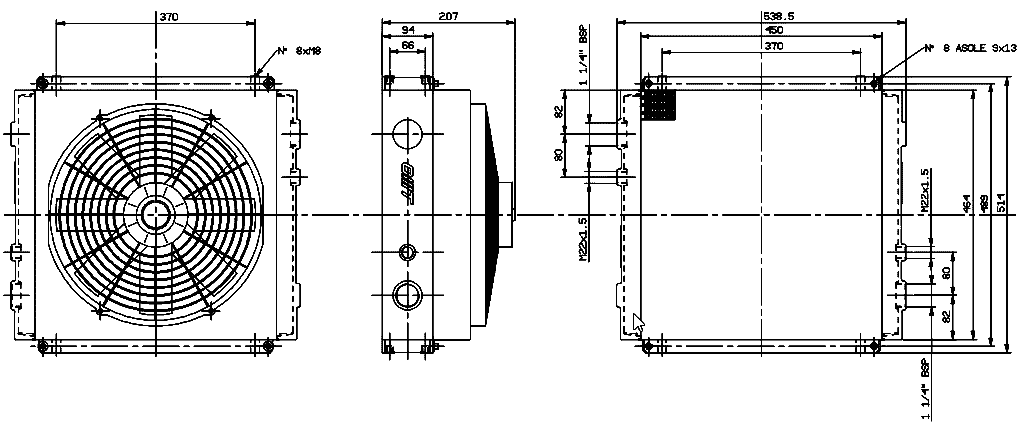

Габаритні розміри моделей

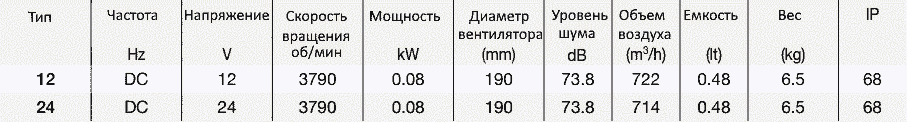

ST50

Витрата оливи від 10 до 80 л/хв.

ST60

Витрата оливи від 20 до 130 л/хв.

ST100

Витрата оливи від 30 до 140 л/хв.

ST180

Витрата оливи від 80 до 180 л/хв.

ST210

Витрата оливи від 80 до 260 л/хв.

Термостати та вентилятори для охолоджувачів ОМТ

Термостати та вентилятори є складовими частинами повітряно-масляних теплообмінників. Дізнаємося про них докладніше.

Нерегульовані та регульовані термореле OMT

Термостат для теплообмінника — це пристрій, що регулюють температуру теплоносія, що проходить через теплообмінник. Він стежить за рівнем нагрівання або охолодження рідини та підтримує його в межах заданого діапазону, щоб обладнання функціонувало оптимально та безпечно.

Компанія ОМТ виробляє регульовані (T08) та нерегульовані термовимикачі (T01, T02, T03, T04, T05, T06, T07) нормально-відкритого та нормально-закритого типу.

Латунні термостати нерегульовані мають фіксований діапазон налаштування температури. Вони оснащені датчиком, який видає електричний сигнал при досягненні заданої температури робочої рідини, що дозволяє автоматично вмикати або вимикати охолоджувачі.

Технічні характеристики нерегульованих термореле серії Т:

Макс. напруга: 250 В.
Макс. струм: 10 А.
Похибка: ±5 °C.
Макс. фіксований гістерезис: 15 °C.
Електричне з’єднання: DIN43650.
Ступінь захисту: IP65.
Макс. температура: 130 °C.

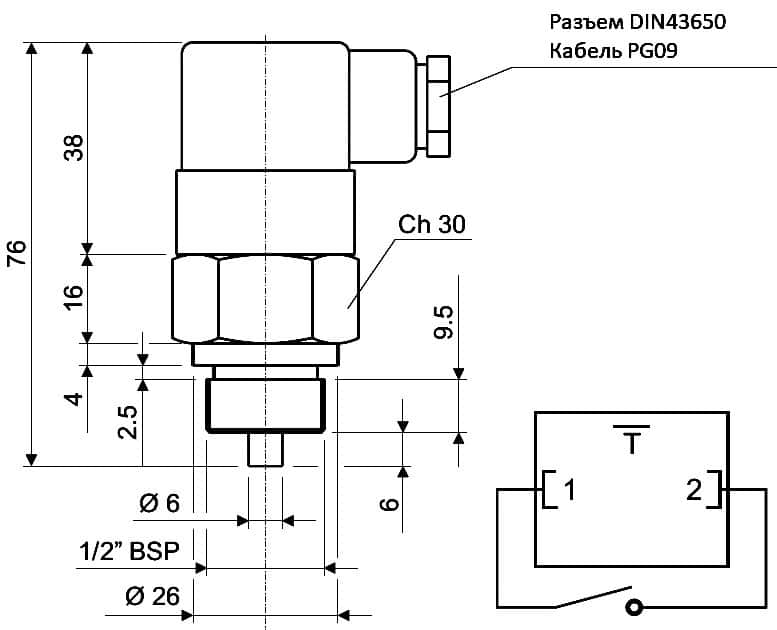

Габаритні розміри термодатчиків T

Регульований термостат T08 є електромеханічним пристроєм для температурного контролю та має наступні технічні характеристики:

Діапазон температури 0°±90°C.
Похибка ±5°.
Перепад температур 6±2k.
Ступінь захисту IP 40.
Клас ізоляції I.
Швидкість зміни температури <1k/хв.
Макс. температура голівки 80°C.
Макс. температура чутливого елемента 125°C.
Приєднання ½”.

Т08 оснащений регульованим налаштуванням в діапазоні від 0 до 90 °C і підключається до з’єднання NPT 1/2″. При досягненні заданої температури термостат подає сигнал для включення або відключення теплообмінника.

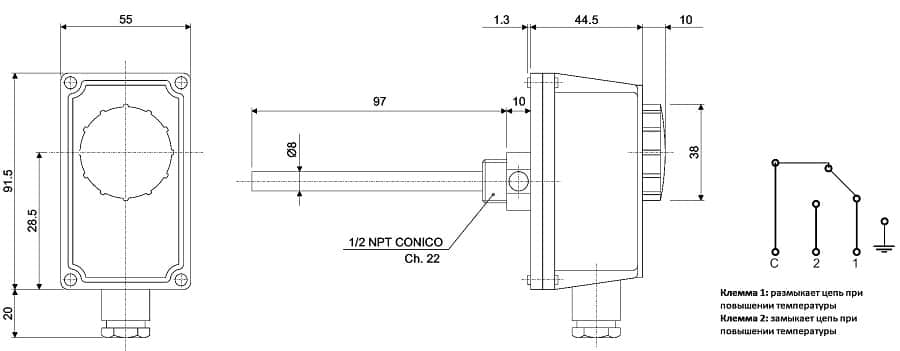

Габаритні розміри термостату T08

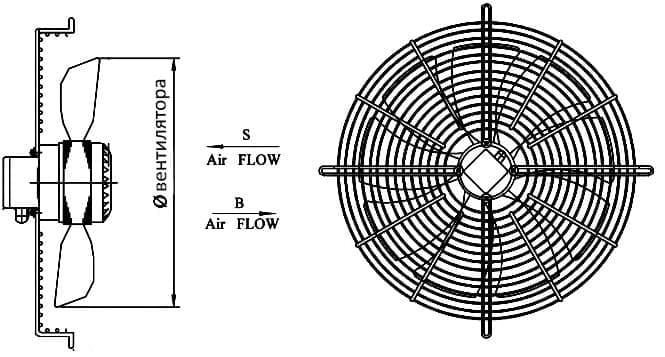

Вентилятори з двигунами ES для теплообмінників SS, ST та SD

Вентилятор — це пристрій, що забезпечують активне охолодження рідини, що циркулює у теплообміннику.

Він складається з електродвигуна, який надає руху лопастям вентилятора, створюючи спрямований потік повітря через теплообмінник.

Цей потік прискорює теплообмін, збільшуючи ефективність охолодження системи.

Вентилятори ES для повітряно-масляних охолоджувачів серій SS, SD, ST виготовляються діаметрами від 167 до 450 мм з двигунами постійного (12 або 24 В) та змінного струму (220 або 380 В). Вони виготовляються із сталі або твердого пластику. Складаються з корпусу, лопастей, електродвигуна, захисних грат.
