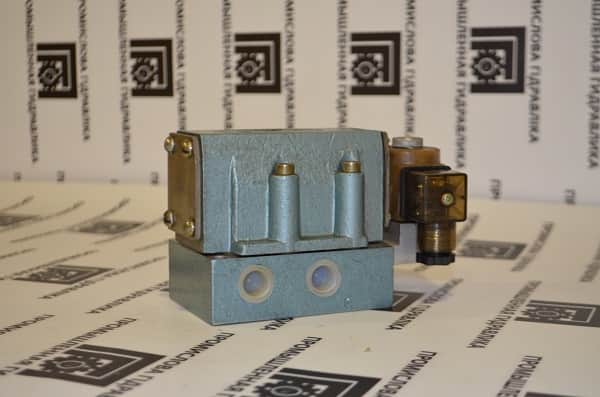

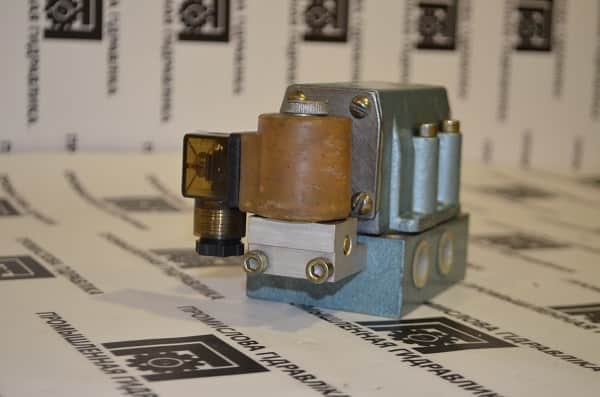

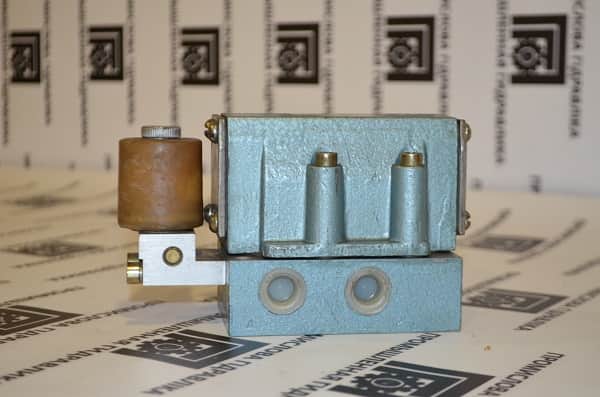

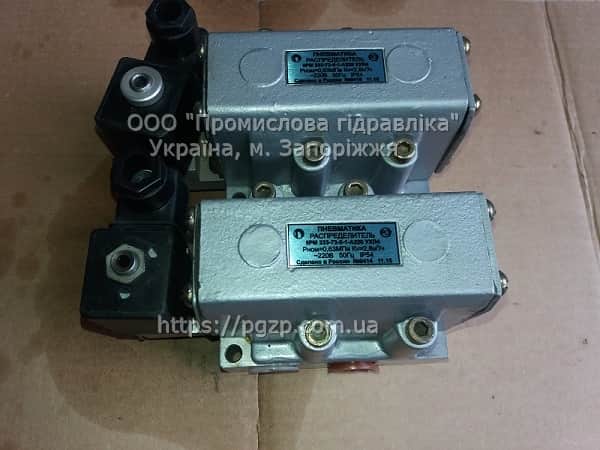

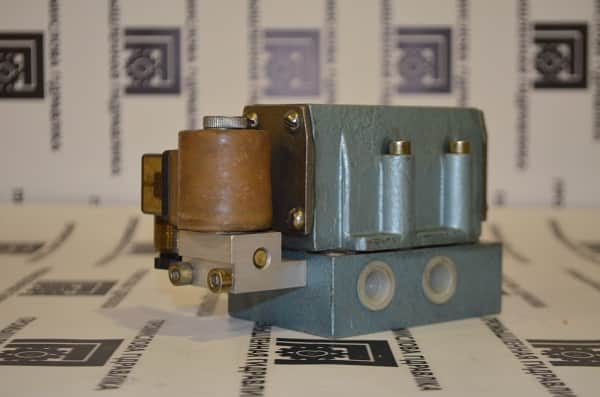

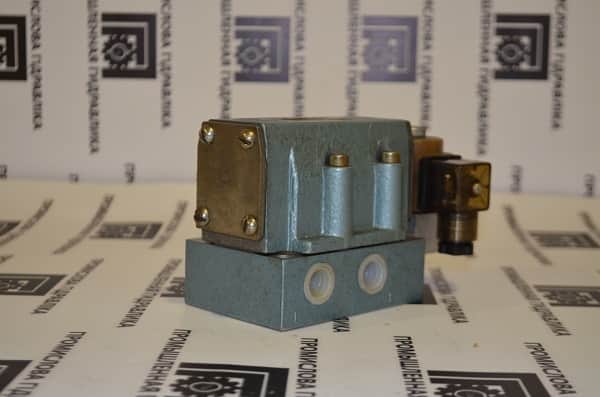

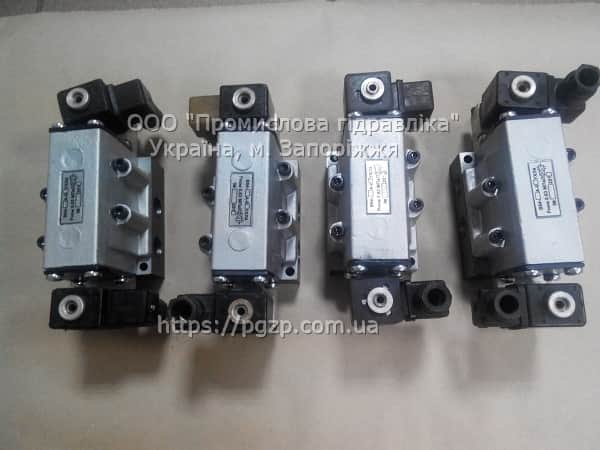

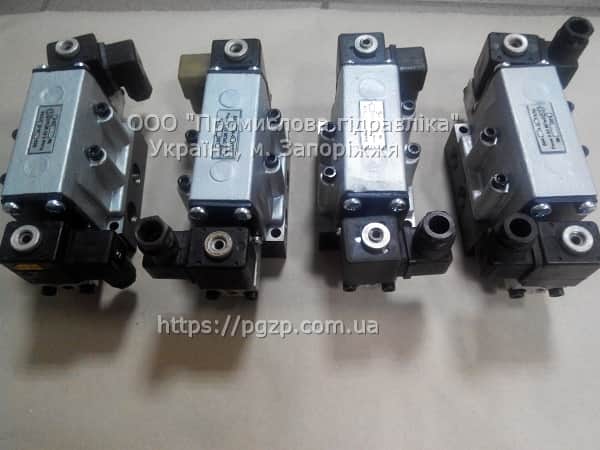

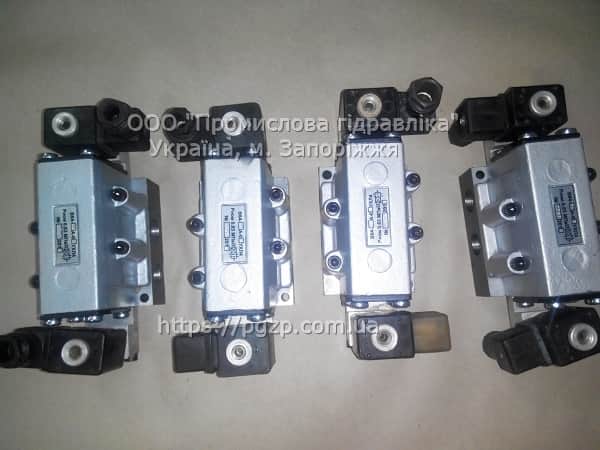

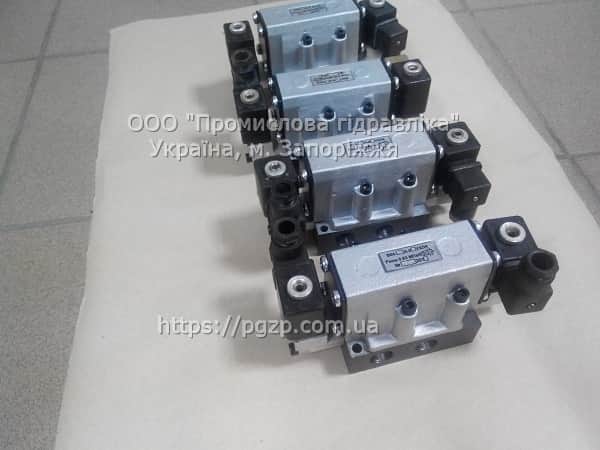

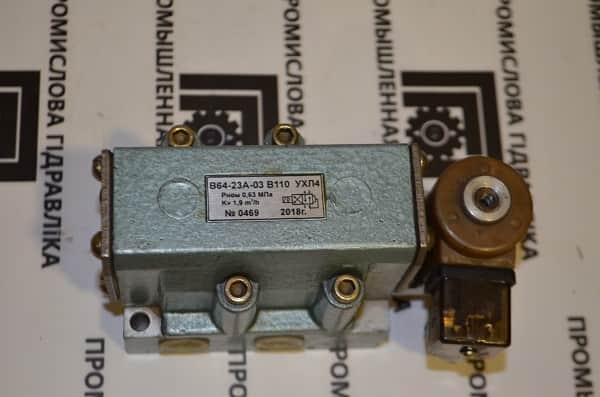

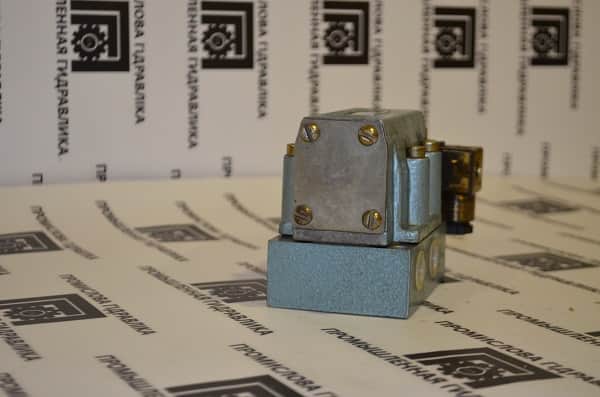

Пневморозподільники В64

Пневморозподільники В64 випускаються за вимогами ГОСТ 24679.

Надаємо гарантію на наше обладнання: 1 рік.

Чотирьох лінійний, двопозиційний пневматичний розподільник типу В64 необхідний використання у складі різного пневматичного устаткування. Його головне завдання полягає в регулюванні потоків у повітряних магістралях промислового обладнання, а при необхідності їх повна зупинка або переспрямування руху.

Пневматичний розподільник – пневморозподільник В64: опис.

Пневматичні розподільники оснащені спеціальним односпрямованим магнітом, який активується лише за командою. Такі розподільники просто необхідні для забезпечення нормальної роботи обладнання та верстатів, які використовують для забезпечення технологічного процесу стиснене повітря.

Залежно від модифікації розподільники В64 можуть випускатися в різних варіантах, зокрема електромагнітом постійного або змінного струму з напругою від 12 до 380 вольт.

Монтаж у пневматичну систему проводиться за допомогою спеціальних патрубків з різьбленням. Фіксація проводиться за допомогою різьбових муфт.

Також можливе різне кліматичне виконання цього обладнання. Деякі розподільники В64 випускаються тільки для установки всередині цехів та приміщень, де відсутні зайва вологість та запиленість.

Пневматичний розподільник В64: характеристика та опис підвидів.

Табл.1. Характеристика розподільника В64….

Характеристика.	Норма.
Характеристика.	33А, 23А.	34А, 24А.	35А.
Умовний прохід (мм).	10.	16.	20.
Тиск (МПа).	0,63-0,25.
Пропускна спроможність (м³ / год).	1,9.	2,8.	5,0.
Час спрацьовування (сек).	0,1.
Номінальна напруга живлення, Вт.	12-220. (залежно від виду струму).
Номінальна споживана потужність (кВт).	7 -12.
Вага (кг).	1,7.	1,7.	2,8.
Приєднувальне різьблення.	К3/8″.	К1/2″.	К3/4″.

табл.2. Про розподільники В64….

Підвид.	Опис.
14, 15.	Такі розподільники призначаються управління потоками стисненого повітря. Робочим середовищем для цього обладнання є повітря, стиснене до тиску від 0,1 до 10 МПА. До повітря також висуваються певні вимоги. Пневматичний розподільник виконано у вигляді тарілчастих клапанів, схема приєднання стокова, бічна. Розподільник призначений для роботи за будь-яких режимів. Тривалість роботи у конкретних режимах має відповідати ДСТУ. Є захист електромагнітної котушки. Котушка має можливість повороту на кут не менше 180 градусів. Органом розподілу є якір, що має відповідне ущільнення. Обладнання оснащене ручним дублюванням управління, яке призначається в основному для пусконалагоджувальних робіт промислового обладнання.
23, 24, 25.	У цьому розподільнику золотник переміщається за допомогою поршня, коли подається напруга на котушку. Після спрацьовування стиснене повітря починає надходити на торець поршня. Це обладнання здатне працювати з повітрям, стисненим до тиску до 10 МПА. Розпорошена в повітрі олія повинна мати концентрацію 3 – 4 краплі олії на 1м3 стисненого повітря. Суміш має відповідати ДСТУ.
33, 34, 35.	Розподільники такої серії мають чотири лінійне, двопозиційне електропневматичне керування. Розподільник виконує таку функцію, як і вище зазначені пристрої серії В64. У цих розподільниках повітря взаємодіє із парою золотник – плита. У плоскій плиті виконані отвори із канавками.
