Насос-дозатор (дозатор, насос з дозатором, гідрокермо, блок кермового управління) призначений для точного дозування та регулювання об’єму оливи, що направляється від гідронасосу до гідроциліндрів, які контролюють поворот коліс транспортного засобу. При цьому кількість оливи, що подається в робочі органи, залежить від кута повороту кермового валу.
Дозатор є компонентом кермового управління, який об’єднує в одному корпусі розподільний клапан і дозуючий насос. Він посилює крутний момент на кермових колесах без необхідності жорсткого механічного з’єднання. Робоча рідина подається зовнішнім гідронасосом і потім насосом-дозатором прямує до кермового циліндра.
Насоси-дозатори XY, HKU та HKUS: особливості та характеристики
Компанія M+S Hydraulic виробляє кермові блоки різних типів, але в цій статті обговоримо агрегати типу XY, HKU та HKUS. Ці агрегати використовуються в тихохідних транспортних засобах, швидкість руху яких не перевищує 60 км/год, таких як: сільськогосподарські, комунальні, дорожньо-будівельні машини, вилкові навантажувачі, збиральні машини, позашляхова та садова техніка та ін.
Насоси-дозатори типу XY

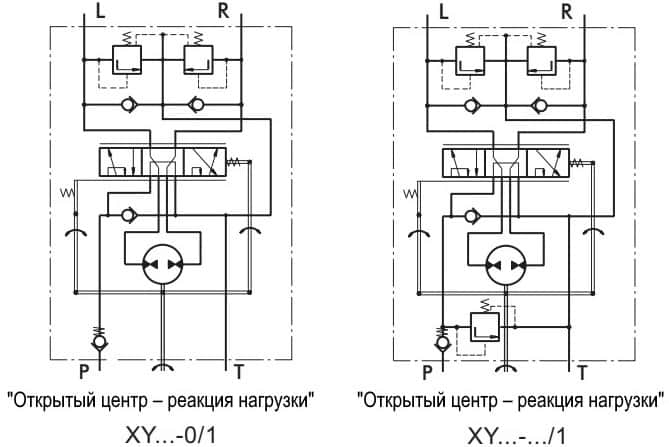

Гідрокермо XY складається з розташованих на одній осі розподільника та насоса, що дозує. Він виготовляється із вбудованим блоком зворотних клапанів (кавітаційні, запобіжні від ударних навантажень). Також можливе встановлення вбудованого запобіжного клапана на вході.
Відкритий центр, чутливий до навантаження. Є версії дозаторів із зворотним зв’язком та без.
Кермовий вузол цього типу застосовується в тракторах Т-40, Т-16, Т-25, МТЗ-80, МТЗ-82, ЮМЗ-6, комбайнах НИВА-СК5, ДОН-1500, КСК-100, навантажувачі Balkankar, автогрейдери ДЗ- 143, ДЗ-98, ДЗ-180, екскаваторах типу ЕО, катках ДК-47, ДК-54, ДК-48, ДК-96 та ін.
Насоси-дозатори типу XY випускаються наступних типорозмірів: 85 (моделі XY 85/10-1, ХY 85-0/1), 120 (XY120-0/1) та 145 (XY145-0/1). У модифікації із запобіжним клапаном передбачені налаштування тиску 80, 100, 125, 150 Бар.
У цій таблиці наведено технічні характеристики дозаторів XY
| Характеристики | XY85 | XY120 | XY145 |
| Робочий об’єм, см3 | 84 | 120 | 144 |
| Номінальна витрата, л/хв | 9 | 12 | 15 |
| Номінальний тиск, Бар | 150 | 150 | 150 |
| Налаштування тиску запобіжного клапана, Бар | 80-100 | 100-125 | 125-150 |
| Налаштування тиску ударних клапанів, Бар | 200 | 200 | 200 |
| Макс. тиск у лінії Т, Бар | 20 | 20 | 20 |
| Макс. крутний момент при зусиллі, Нм | 3,5 | 3,5 | 3,5 |
| Макс. крутний момент без зусилля, Нм | 120 | 120 | 120 |

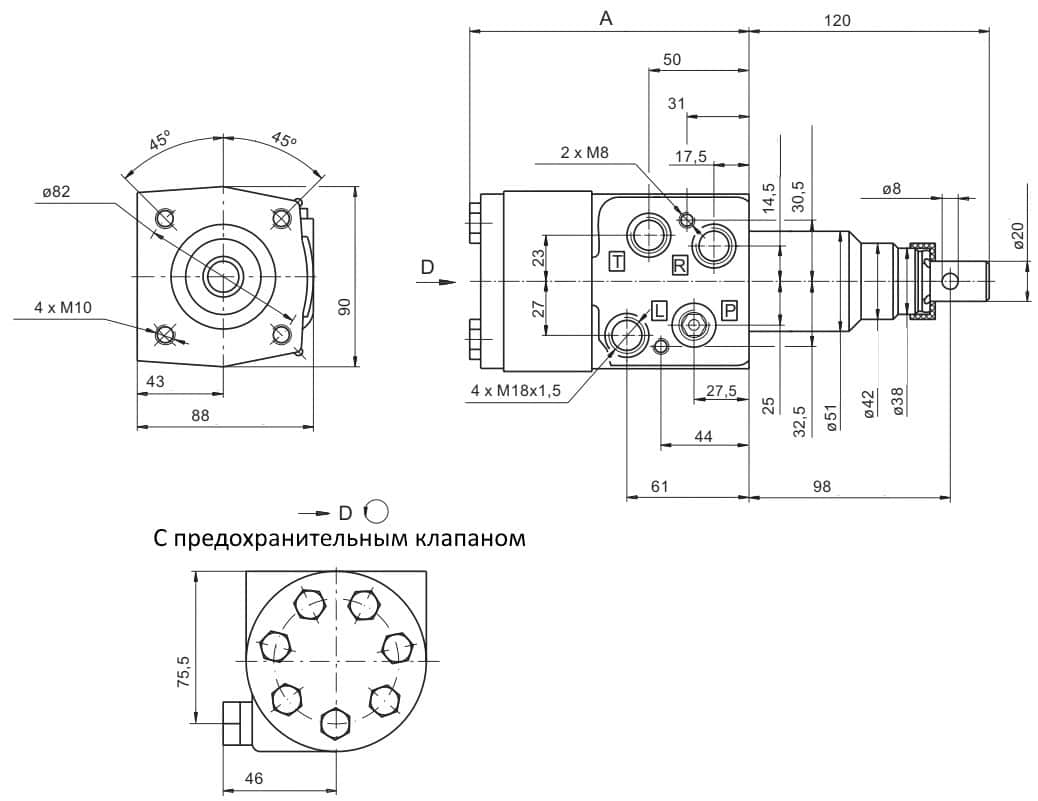

Габаритні та монтажні розміри XY
Купити насоси-дозатори XY (M+S Hydraulic) – ціна роздріб, опт, дилерська співпраця
У нас діє 3 цінові діапазони: роздріб, гурт, дилерство!
Надаємо гарантію на наше обладнання: 1 рік.
Насоси-дозатори XY:
- XY 85/10-1
- ХY 85-0/1
- XY120-0/1
- XY145-0/1
На складі є всі модифікації даних пристроїв, а також аналоги виробництва країн ЄС, України, Туреччини.
МОЖЛИВА БЕЗКОШТОВНА ДОСТАВКА ПО УКРАЇНІ!
Ціни (роздріб, опт, дилерство) можна дізнатися у наших спеціалістів.
Зателефонувати нам:
Насоси-дозатори типу HKU
Кермовий агрегат HKU — радіальний гідророзподільник з дозуючим насосом і поворотними клапанами, що слідкують, в одному корпусі.

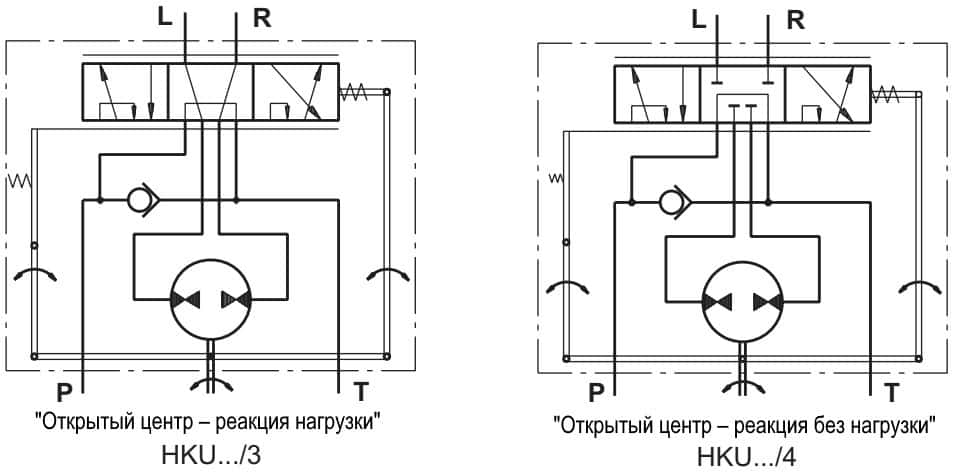

Версія 3, 4 — відкритий центр, представлена моделями HKU800/4/3, HKU1000/4/3 та ін., версія 7— закритий центр.
Приєднувальні порти — метричні та BSPP.
Насоси дозатори HKU використовуються в гідросистемах тракторів Кіровець, навантажувачів Амкодор А-332, А-342, А-352, А-361, А-371, ТО-18Б, ТО-28, ТО-18, самоскидів Белаз.
Серія HKU включає моделі різних типорозмірів: 40, 50, 63, 80, 100, 125,160, 200, 250, 320, 400, 500, 630, 800, 1000, індивідуальні характеристики яких представлені в таблиці.
| Характеристики | HKU 40/3 HKU 40/4 | HKU 50/3 HKU 50/4 | HKU 63/3 HKU 63/4 | HKU 80/3 HKU 80/4 | HKU 100/3 HKU 100/4 | HKU 125/3 HKU 125/4 | HKU 160/3 HKU 160/4 | HKU 200/3 HKU 200/4 | HKU 250/3 HKU 250/4 | HKU 320/3 HKU 320/4 | HKU 400/3 HKU 400/4 | HKU 500/4 | HKU 630/4 | HKU 800/4 | HKU 1000/4 |
| Робочий об’єм, см3. | 39,6 | 49,5 | 65,6 | 79,2 | 99 | 123,8 | 158,4 | 198 | 247,5 | 316,8 | 396 | 495 | 623,6 | 793 | 990 |
| Номінальна витрата, л/хв. | 4 | 5 | 6 | 8 | 10 | 13 | 16 | 20 | 25 | 32 | 40 | 50 | 63 | 70 | |
| Номінальний тиск, Бар | 140 | 170 | 140 | 100 | |||||||||||
| Макс. тиск у лінії Т, Бар нормальний високий | 25 40 | ||||||||||||||
| Макс. крутний момент при зусиллі, Нм | 3 | ||||||||||||||
| Макс. крутний момент без зусилля, Нм | 120 | ||||||||||||||

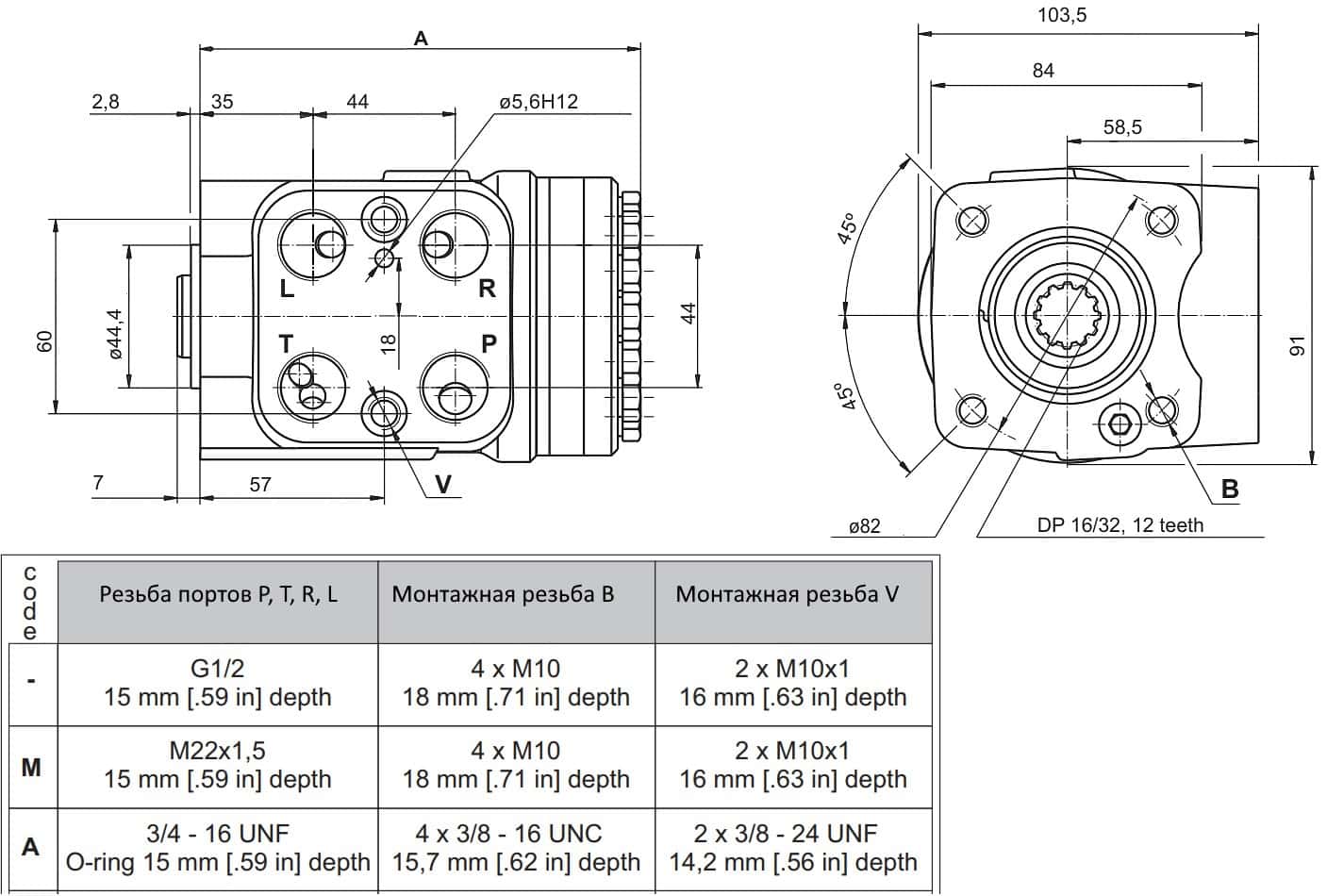

Габаритні та монтажні розміри HKU
У нас діє 3 цінові діапазони: роздріб, гурт, дилерство!
Надаємо гарантію на наше обладнання: 1 рік.
МОЖЛИВА БЕЗКОШТОВНА ДОСТАВКА ПО УКРАЇНІ!
Насоси-дозатори HKU:
- HKU 40/3, 40/4
- HKU 50/3, 50/4
- HKU 63/3, 63/4
- HKU 80/3, 80/4
- HKU 100/3, 100/4
- HKU 125/3, 125/4
- HKU 160/3, 160/4
- HKU 200/3, 200/4
- HKU 250/3, 250/4
- HKU 320/3, 320/4
- HKU 400/3, 400/4
- HKU 500/4
- HKU 630/4
- HKU 800/4
- HKU 1000/4
На складі є всі модифікації даних пристроїв, а також аналоги виробництва країн ЄС, України, Туреччини.
Ціни (роздріб, опт, дилерство) можна дізнатися у наших спеціалістів.
Зателефонувати нам:
Насоси-дозатори типу HKUS

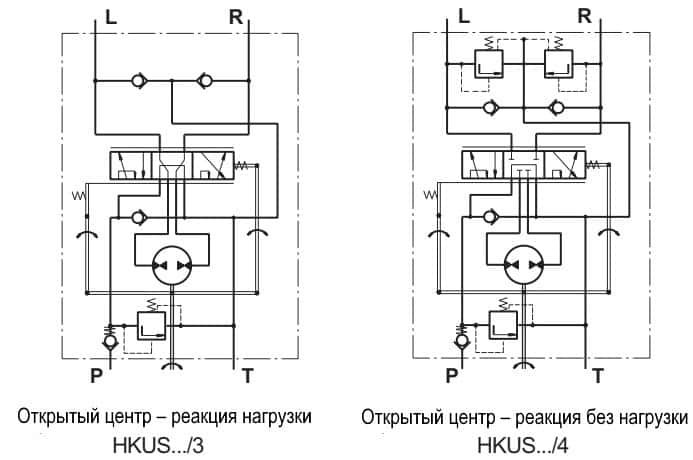

Блок гідростатичного кермового управління HKUS створений на основі блоку HKU, але має вбудований блок клапанів (кавітаційні та запобіжні від ударних навантажень), що знижує потребу у додаткових гідравлічних компонентах у системі.
HKUS — дуже компактний блок. Відкритий центр.
Передбачені налаштування тиску запобіжного клапана 80, 100, 125, 150 та 170 Бар. Приєднувальні порти — метричні, BSPP, SAE.
Насоси-дозатори HKUS випускаються наступних типорозмірів: 40, 50, 63, 80, 100, 125, 160, 200, 250, 320, 400, 500 і представлені моделями HKUS80/4-120MX/3, HKUS100/4-160MX/3, HKUS125/4-160MX/3, HKUS160/4-140MX/3, HKUS250/4-125MX/3, HKUS400/5-125/3 та ін .
Кермовіі блоки HKUS застосовуються в тракторах ХТЗ-2511, ЮМЗ-80/82, МТЗ-80/82, ТТЗ-80, ЛТЗ-60, Т-25, Т-28, Т-40, МТЗ-1221/1512, ВТЗ-Т-30, ЮМЗ-6; комбайнах Єнісей, Марал-125, КСКУ-6АС, Massey Fergusson, ДОН, НИВА, АКРОС, Полісся 250, LAN; коренезбиральних машинах РКМ-6, МКК-6, КС-6Б.
Гідрокермо є важливим компонентом сучасних автомобілів, тракторів, комбайнів, навантажувачів, екскаваторів та багатьох інших видів механізованої техніки. Він забезпечує точне керування транспортним засобом та сприяє підвищенню керованості, комфорту та безпеки водіння. У нашому інтернет-магазині ви можете купити гідрокермо за доступною ціною та гарною якістю.
Їх характеристики наведені у таблиці.
| Параметри | HKUS 40/3,4,8 | HKUS 50/3,4,8 | HKUS 63/3,4,8 | HKUS 80/3,4,8 | HKUS 100/3,4,8 | HKUS 125/3,4,8 | HKUS 160/3,4,8 | HKUS 200/3,4,8 | HKUS 250/3,4,8 | HKUS 320/3,4,8 | HKUS 400/3,4,8 | HKUS 500/3,4,8 |
| Робочий об’єм, см3 | 39,6 | 49,5 | 65,6 | 79,2 | 99 | 123,8 | 158,4 | 198 | 247,5 | 316,8 | 396 | 495 |
| Номінальна витрата, л/хв. | 4 | 5 | 6 | 8 | 10 | 13 | 16 | 20 | 25 | 32 | 40 | 50 |
| Номінальний тиск, Бар | 140 | 170 | ||||||||||
| Налаштування тиску запобіжного клапана, Бар | 80 100 125 150 170 | |||||||||||
| Налаштування тиску ударних клапанів, Бар | 140 160 180 200 220 | |||||||||||
| Макс. тиск у лінії Т, Бар нормальний високий | 25 40 | |||||||||||
| Макс. крутний момент при зусиллі, Нм | 3 | |||||||||||
| Макс. крутний момент без зусилля, Нм | 120 | |||||||||||

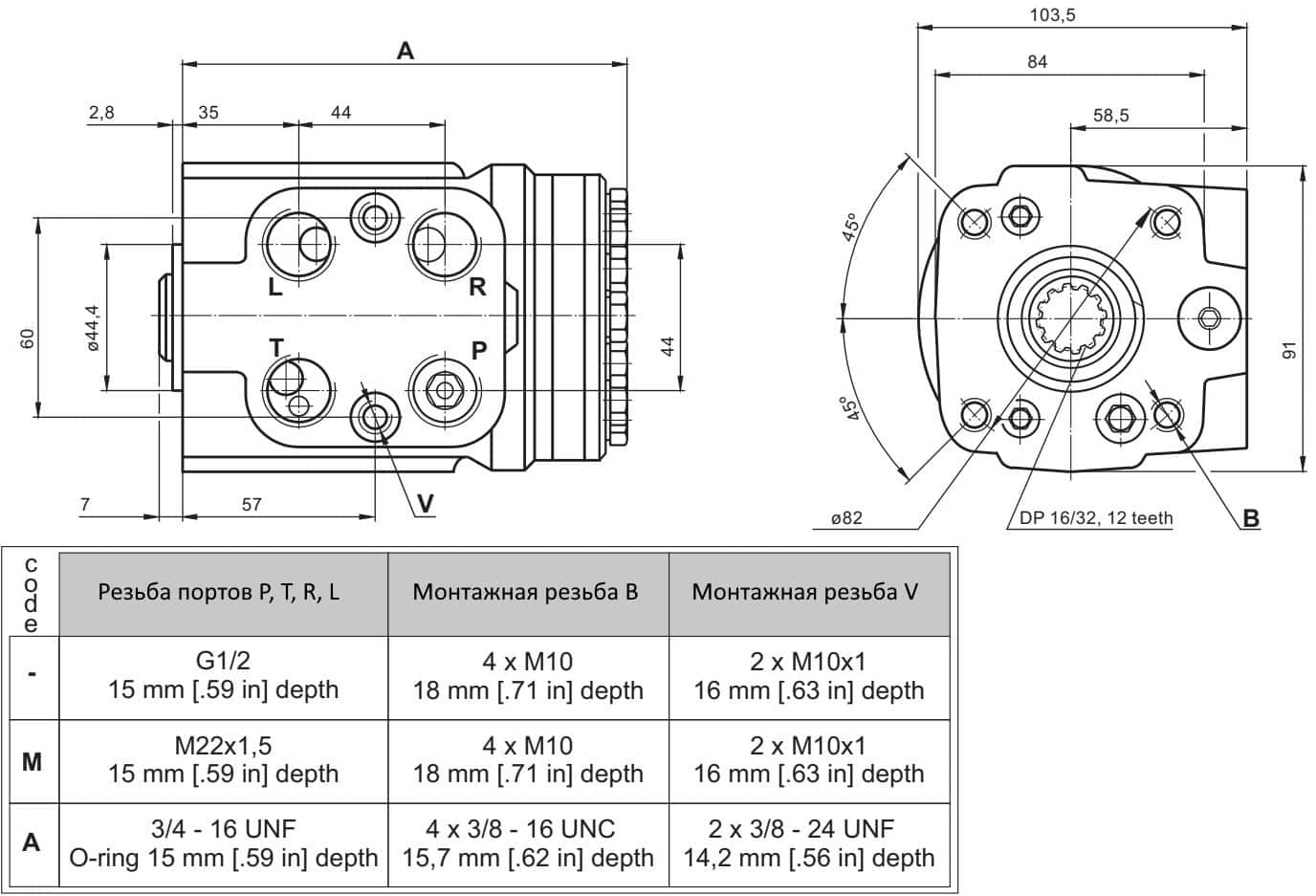

Габаритні та монтажні розміри HKUS
У нас діє 3 цінові діапазони: роздріб, гурт, дилерство!
Надаємо гарантію на наше обладнання: 1 рік.
МОЖЛИВА БЕЗКОШТОВНА ДОСТАВКА ПО УКРАЇНІ!
Насоси-дозатори HKUS:
- HKUS 40
- HKUS 50
- HKUS 63
- HKUS 80
- HKUS 100
- HKUS 125
- HKUS 160
- HKUS 200
- HKUS 250
- HKUS 320
- HKUS 400
- HKUS 500
На складі є всі модифікації даних пристроїв, а також аналоги виробництва країн ЄС, України, Туреччини.
Ціни (роздріб, опт, дилерство) можна дізнатися у наших спеціалістів.
