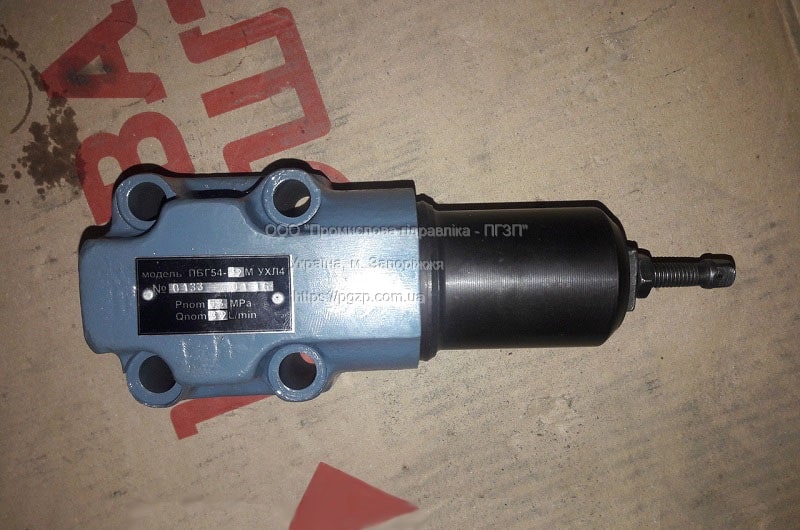

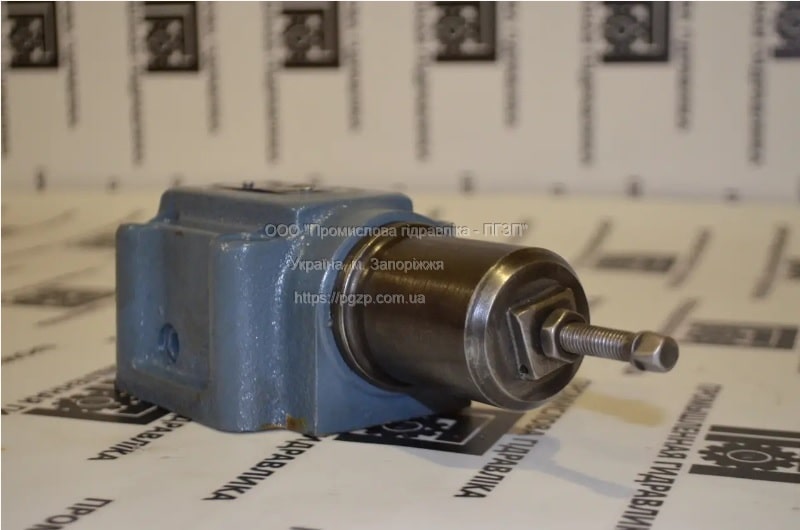

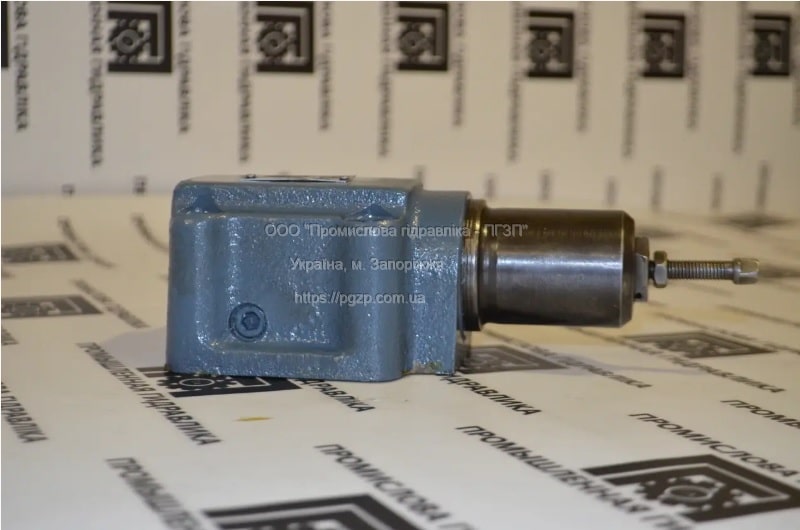

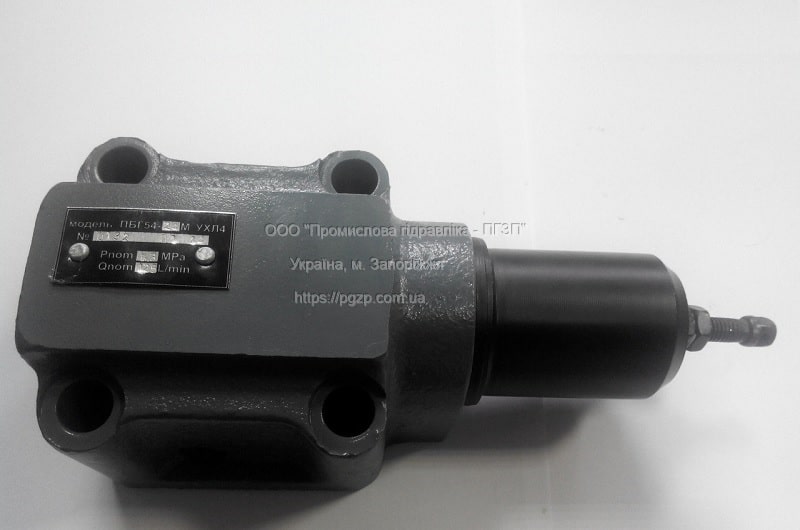

Гідроклапан ПГ54

Функціонування різних гідравлічних систем неможливе без застосування такої категорії пристроїв, як клапани. Одним із клапанів, які активно застосовуються в гідролініях для регулювання або скидання тиску, є клапан ПГ54.

Купити клапани ПГ54-32М та ПГ54-34М з підтвердженою високою якістю виконання можна в інтернет-магазині нашої компанії.

Клапан ПГ54 32М, ПГ54 34М технічні характеристики

Принцип роботи клапанів ПГ54-32М та ПГ54-34М досить простий. Залежно від схеми використання канали клапана можуть перекриватись пробками, які блокують рух рідини. Але в будь-якому випадку тиск, який потрібний для спрацьовування клапана, регулюється за допомогою пружини: чим більшим буде виставлено її зусилля, тим більший тиск має впливати на золотник клапана. При зміщенні золотника відбувається з’єднання порожнин, якими рідина циркулює в гідролінії.

Технічні характеристики ПГ54-32М та ПГ54-34М наведені в таблиці:

 Зверніть увагу! У таблиці наводяться орієнтовні значення. Точні технічні характеристики вибраної моделі можуть надати фахівці компанії.

Клапан ПГ54-32М, ПГ54-34М: виробник, переваги, паспорт, креслення

Для виробництва основних деталей клапанів ПГ54-32М або ПГ54-34М використовуються матеріали, стійкі до механічних впливів, високих температур та перепадів тиску. Конструкція пристроїв досить проста, але при цьому вона забезпечує і надійну роботу клапана, і його досить тонке регулювання:

• Основу виробу становить досить міцний і масивний корпус, усередині якого при виготовленні виробу формується порожнина – розточування.
• Усередині розточування розміщують золотник, який відповідає за спрацьовування клапана.
• Для підібгання золотника з торця використовується пружина. Зусилля пружини (а отже, і параметри, при яких клапан спрацьовує) задається обертанням гвинта.

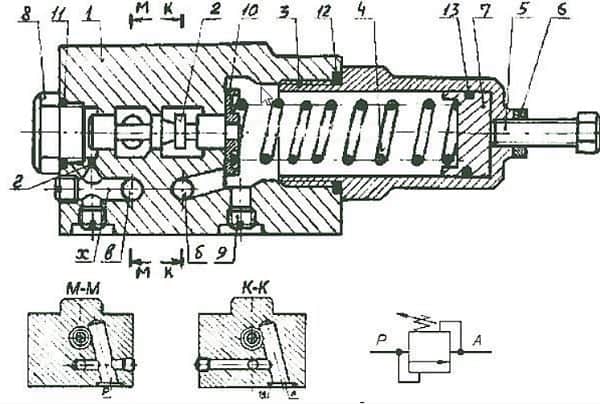

Основні елементи клапана зображені на схемі:
