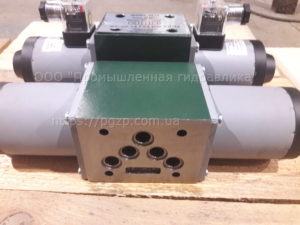

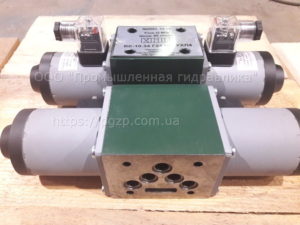

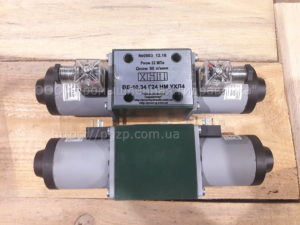

Гідророзподільники 1РЕ10 – це апарати для дистанційного керування потоками олії в гідросистемах промислового обладнання, дорожньо-будівельної техніки.
Такий пристрій вважається невід’ємною частиною гідравлічної системи.
За рахунок роботи гідравлічного розподільника всі компоненти гідросистеми працюють відповідно до норм.
Належать до гідроприводу.
Аналоги: РХ10, ВЕ10, РЄ10.3, ВММ10.
Гідророзподільники 1РЕ10 14, 24, 34, 44, 64, 573, 574, 574А Г24 унм УХЛ4: В220, В110. НМД1, унмд
У 1РЕ10 14, 24 керуючі електромагніти переміщають запірного органу, при цьому у вихідне положення золотник повертається за допомогою пружини. Фіксація в робочому положенні відсутня, за допомогою пружини він повертається до початкового положення. У 1РЕ10 34, 44, 64 є трипозиційних золотникових пристроїв. Переміщення проводиться за допомогою електромагнітів, що управляють. Коли навантаження на золотник знімається, він повертається у початкове положення. Тип керування – електромагнітне двостороннє з пружинним поверненням без фіксації. 1РЕ10.573, 573Е, 574, 574А, 574Е це двопозиційні механізми. Для керування переміщенням запірного органу використовується лише один електромагніт.
Відмінності з-поміж них обумовлені застосовуваними схемами. Реалізується пружинне повернення запірно-регулюючого елемента без його фіксації. 1РЕ10.574 О, ОФ, АТ, АОФ – дані модифікації різняться між собою за двома параметрами – гідравлічної схеми, що реалізується, і способу установки золотника.
Для кожної зі схем «574», «574А» можливі два способи встановлення запірно-регулюючого елемента без пружинного повернення (літера «О» в артикулі) і без пружинного повернення з фіксацією (літери «ОФ» – артикул).
Гідророзподільник 1РЕ10: Табл. Характеристика
| Хар-тика. | …14-…64. | ….573Е)-…573 (О, ОФ, АО, АОФ). |
| Витрат. (л/хв) | 25-40. | 25-40. |
| Тиск. (МПа) | 32. | 32. |
| Час спрац. при змін. струмі (сек). | 0,02. | 0,02. |
| Час спр. при пос. струмі (сек). | 0,06. | 0,06. |
| Вага. (кг) | 6,45. | 5. |
Гідророзподільник 1РЕ10: Вид електроживлення
Випускаються в модифікаціях, розрахованих харчування від електромережі з різними характеристиками, напругою.
Конструкція, що працює на змінному струмі, застосовуються у стаціонарному промисловому устаткуванні. У маркуванні таких апаратів буквою «В» позначається цей вид, цифрами значення напруги.
Пристрої, що застосовуються у дорожньо-будівельній техніці, одержують живлення від бортової мережі. Такий вид в артикулі позначається буквою «Г», рівень напруги цифровим значенням.
Пристрої серії за цією ознакою поділяються на:
- з електроживленням змінного струму – 30, 110, 220, 380,
- з електроживленням постійного струму – 12 В, 24 В, 48 В, 110 В.
Схема 1РЕ10
Цифрове або буквено-цифрове позначення вказується на корпусі розподільника. Також на маркування наноситься її графічне зображення згідно з ГОСТ 2.721. Лінії подачі олії на схемі розподільників позначаються такими літерами:
- “А”, “В” – робітники до виконавчого механізму,
- “Р” – напірна від гідравлічного насоса,
- “Т” – зливна до гідравлічного бака.
У нас діє 3 цінові діапазони: роздріб, опт, дилерство!
Надаємо гарантію на наше обладнання: 1 рік.
МОЖЛИВА БЕЗКОШТОВНА ДОСТАВКА ПО УКРАЇНІ!
Зателефонувати нам:
Ціни (роздріб, опт, дилерство) можна дізнатися у наших спеціалістів.
1РЕ10.14
Вказано, що механізм має три позиції. Показано, що всі лінії зв’язку з’єднані між собою. Стрілки позначають розташування каналів.
Гідророзподільник 1РЕ10.24
В, А – позначають робочі лінії. Р – Позначає підведення рідини. Т – означає відведення рідини. a, b, 0 позиції розподільника.
Гідророзподільник 1РЕ10.34
Зачинено лише одну лінію. Має три позиції. Має так само, як усі схеми, літери, які позначають підведення, відведення робочої рідини. А записуються такі літери, як Р, Т.
Гідророзподільник 1РЕ10.44
В одній із трьох позицій, а саме «0», показано те, що всі лінії знаходяться в замкненому положенні. Значить таке позначення, що канали перекривають підходи для мінеральної олії, тобто робочої рідини.
Гідророзподільник 1РЕ10.64
Вказано, що дві лінії пов’язані між собою, а дві замкнені. Р, Т є позначенням підведення, відведення робочої рідини. Стрілечки – це канали в системі.
Гідророзподільник 1РЕ10.574А
Відмінністю є те, що механізм є двопозиційним. Має так само позначення як канали, що позначається стрілочками.
Гідророзподільник 1РЕ10.574Е
Двохпозиційний. Має все те саме що 574А. Тільки відмінністю є те, що 574А має позиції “а”, “0”, а схема 574Е – “b”, “0”. І розташовані в іншому порядку.
1РЕ10.574А ОФ
Має підведення, відведення мінеральної олії. Двохпозиційний. У двох позиціях зображені стрілочками канали у самій гідравлічній системі.
Гідророзподільник 1РЕ10.573
Як 574А, 574Е є двопозиційним. Показано, що електромагніт знаходиться з боку А. Також видно те, що механізм є трилінійним.
Гідророзподільник 1РЕ10: Область застосування
Встановлюються на стаціонарному виробничому обладнанні, що використовує гідравлічні приводи гідроциліндри, гідромотори.
У різних галузях застосовуються для керування роботою підйомників, пресів та різних пристроїв.
Ще одна сфера використання – гідроприводи техніки.
В екскаваторах, бульдозерах, автокранах використовуються для керування роботою виконавчих механізмів – гідроциліндрів та поворотних двигунів.
Гідравлічний розподільник 1РЕ10: Загальна характеристика
1РЕ10 – чотири лінійні з електромагнітним управлінням, що випускаються за ТУ 2-053-1815-86. За конструкцією та характеристиками вони аналогічні апаратам серії ВЕ10, які виготовляються за ГОСТ 24679. Ця серія відноситься до чотирьох лінійних гідравлічних механізмів. Це означає, що до пристрою приєднується 4 трубопроводи. Запірно-регулюючий елемент розподільника золотник. Це сталевий циліндр із проточками, який переміщаючись в осьовому напрямку відкриває, закриває канали подачі мінеральної олії. Внутрішній діаметр гідравлічних трубопроводів, що приєднуються, у всіх 1РЕ10 становить 10 мм.
Модифікації розподільників розрізняються за такими ознаками:
- Управління;
- Позиційність;
- електроживлення;
- Гідросхема;
- Золотник;
- Спосіб встановлення.
Гідророзподільник 1РЕ10: Управління та його типи
Золотник пересувається вздовж осі за рахунок штовхача, який висувається котушкою індуктивності при подачі напруги. Залежно від кількості керуючих електромагнітів поділяються на:
- з двостороннім;
- з одностороннім.
Гідророзподільник 1РЕ10: Позиційність
Залежно від кількості фіксованих положень, що приймає золотник, пристосування бувають:
- двопозиційні,
- трипозиційні.
Двопозиційний апарат — це конструкція, де орган може приймати лише два крайні робочі положення. Графічне зображення гідравлічної схеми таких апаратів і двох квадратів.
У трьох позиційних орган може також займати середній нейтральний стан. Золотник повертається до нього після зняття навантаження.
Гідророзподільник 1РЕ10: Монтаж золотника.
Деталь після зняття навантаження або повертається до середнього нейтрального положення за допомогою пружин, або залишається в крайній робочій позиції. Залежно від цього параметра серії поділяються на пристрої:
- із пружинним поверненням;
- без пружинного;
- без пружинного із фіксацією.
Якщо пружинне повернення не використовується, маркування містить такі позначення:
- “О” – без пружинного повернення,
- “ОФ” або “Ф” – без пружинного повернення + фіксація.
