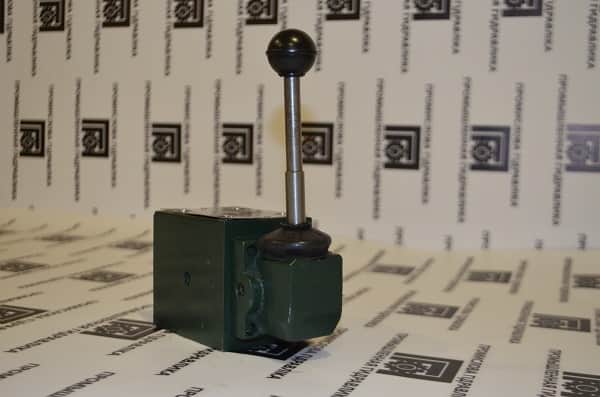

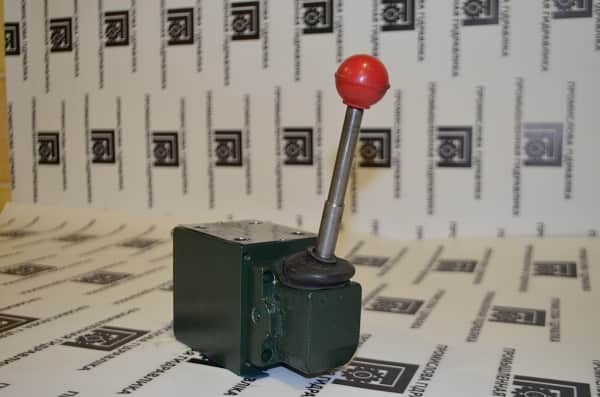

Гідророзподільник ВММ 10 – це апарат, за допомогою яких здійснюється управління роботою гідроприводів і гідромоторів, що входять до складу промислового обладнання та дорожньо-будівельної техніки.
Гідророзподільник ВММ 10 (масляний вимикач): опис загальної групи

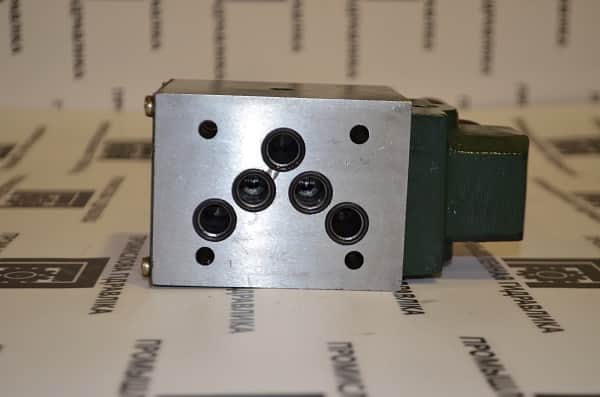

Є золотниковими чотирилінійними розподільниками. Основний робочий орган пристрою – золотник, завдяки якому перекриваються канали подачі мінеральної олії.
Золотник виконаний у вигляді сталевого циліндра з поперечними проточками за кількістю ліній. Після застосування зовнішньої сили, він переміщаючись осьовим напрямком, відкриває, закриває отвори подачі гідрорідини.

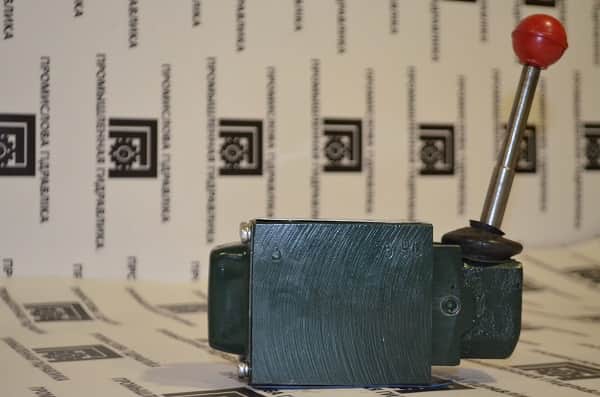

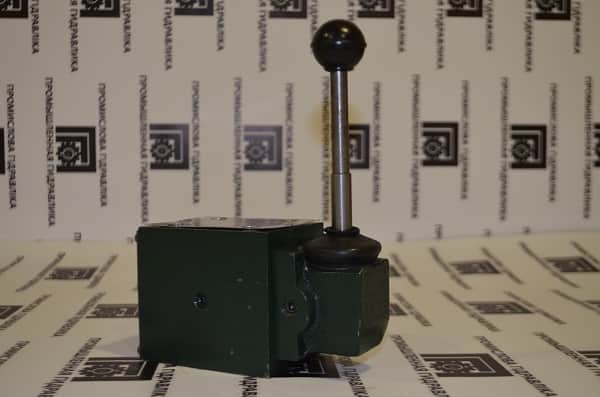

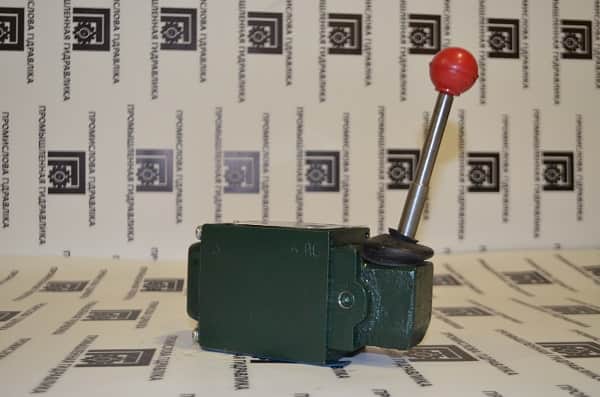

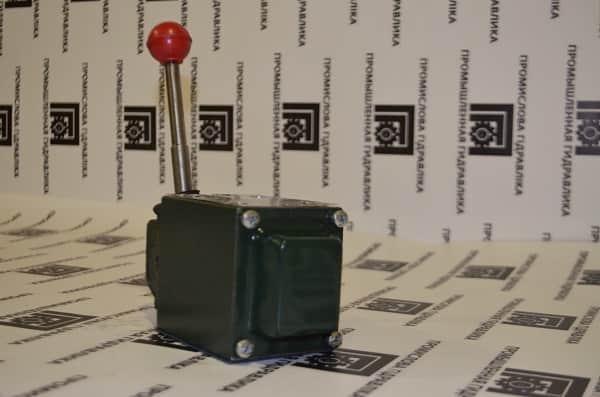

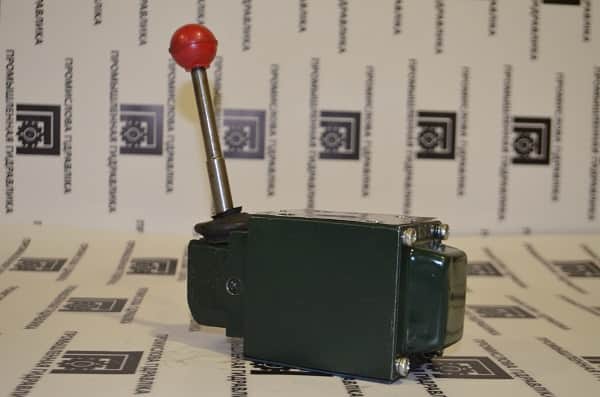

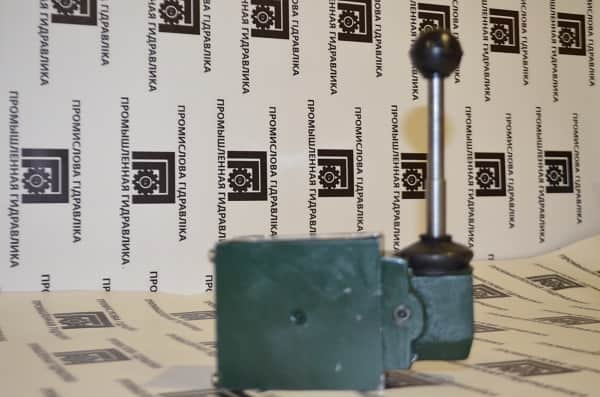

За типом управління належать до гідропророзподілювачів з ручним керуванням. Рух відбувається при дії на важіль, що переміщується оператором.
За кількістю ліній апарати відносяться до чотирьохлінійних розподільників. По лініях “А”, “В” масло підводиться до пристрою, по лініях “Р”, “Т” відбувається відведення рідини.
Аналоги: ВЕ10, РХ10, 1РЕ10, РЕ10.3.
Гідророзподільник ВММ10: відмінність підвидів, їх характеристики
Має різні модифікації в залежності від таких параметрів:
- Характеристики;
- гідравлічна схема;
- позиційність розподільника.
Нотатка. Поповнюємо склад даним асортиментом постійно. ВММ10 є завжди в наявності у великій кількості. Тут можна переглянути аналоги: Гідророзподільники.
Гідророзподільник ВММ 10: ВММ1014, ВММ1024, ВММ10 34, ВММ10 44, ВММ10 64, ВММ10 573, ВММ10 574 – загальні характеристики всіх підвидів
| Хар. | 14 | 24 | 34 | 64 | 573, 574 |
| Витр. роб. рід. | до 120 л/хв | ||||
| Ном. вх. тиск | 32 МПа | ||||
| Макс. тиск | 15 МПа | ||||
| Кут нах. рукоят. | 24,5° | ||||
| Вага | 3,8 кг | ||||
| Габар. розм. | 163х70х200 мм | ||||
Гідророзподільник ВММ10: гідравлічні схеми
Номер позначення позначає встановлену ГОСТ 24679 кількість положень та напрямів перебігу рідини. Для кожної модифікації виробником конструктивно визначено власну схему розподілу потоків масла.
Гідророзподільник ВММ10: позиційність
Позиційність означає кількість положень золотника, що він займає у процесі експлуатації. Випускаються дво- та трипозиційне виконання.
Двохпозиційні — пристрої, у яких золотник може бути в одному з двох крайніх положень. Зазвичай, ці положення відповідають станам «відкрито», «закрито».
Трипозиційні мають ще нейтральне положення, у яке золотник повертається за допомогою пружин.
Двопозиційні розподільники виконуються за схемами 573, 574. Всі інші відносяться до трьохпозиційних пристроїв.
Діаметр гідравлічних трубопроводів, що приєднуються до всіх модифікацій – 10 мм.
У нас діє 3 цінові діапазони: роздріб, опт, дилерство!
Надаємо гарантію на наше обладнання: 1 рік.
МОЖЛИВА БЕЗКОШТОВНА ДОСТАВКА ПО УКРАЇНІ!
Зателефонувати нам:
Ціни (роздріб, опт, дилерство) можна дізнатися у наших спеціалістів.
ВММ 10 14
Являє собою трипозиційний золотниковий гідроапарат. Тип керування – ручне з пружинним поверненням без фіксації.
ВММ 10 24
Схема розподілу потоку №24. Управління здійснюється оператором вручну. Орган не фіксується у робочому положенні, повертається за допомогою пружини.
Гідророзподільник ВММ10.34
Спосіб керування переміщенням золотника – ручне. Фіксація відсутня, вертається за рахунок пружини.

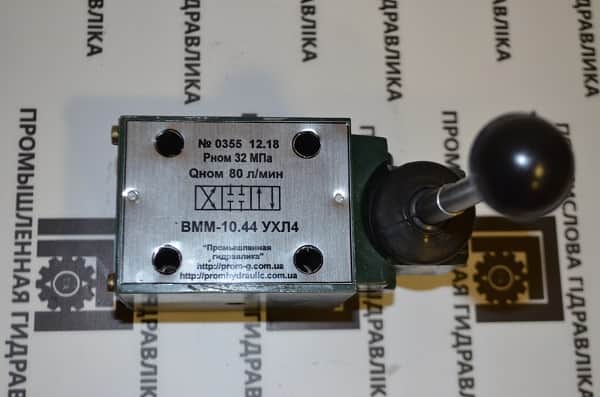

Гідророзподільник ВММ10.44
Використовує схему №44. Оператор вручну переміщає золотник, причому у вихідне положення запірний орган повертається пружиною. Фіксація робочого стану відсутня.
Гідророзподільник ВММ10.64
Схема розподілу потоку рідини №64. Після зняття навантаження орган без фіксації повертається пружиною.
Гідророзподільник ВММ10.573
Повернення – пружинне, без фіксації робочого положення. Відмінності з-поміж них обумовлені різними схемами розподілу потоку гідравлічної рідини — 573.
Гідророзподільник ВММ10.574
Повернення – пружинне, без фіксації робочого положення. Відмінності з-поміж них обумовлені різними схемами розподілу потоку гідравлічної рідини — 574.
Гідророзподільник ВММ10: призначення пристрою
Належать до пристроїв управління потоками всередині гідросистем виробничого призначення.
Апарати змінюють або зупиняють подачу всередині ліній гідроприводів, гідромоторів, отримуючи вплив, що управляє, безпосередньо від людини.
Гідророзподільник ВММ 10: сфера застосування
Гідророзподільники використовуються там, де пуск, зупинка техніки здійснюється оператором вручну.
Пульти управління пресами, верстатами, гірничою технікою – у всіх видах цього обладнання як керуючий механізм використовуються ручні гідророзподільники.
У мобільній техніці також використовуються розподільники – приводи, мотори підйомних кранів, навантажувачів вилок, автомобільних маніпуляторів управляються оператором за допомогою цих агрегатів.
Гідророзподільник ВММ10: експлуатації, поломки
Гідорозподільник повинен застосовуватись у роботі за правилами експлуатації. Якщо правильно використовувати пристрій, він буде служити вам тривалий термін. Існує низка причин, які можуть спровокувати передчасну поломку агрегату:
- Надмірний тиск.
- Поломка комплектуючих.
- Неправильне кріплення.
- Порушення норм роботи.
- Попадання зовнішніх частинок у механізм та багато іншого.
Існує низка факторів, які свідчать про поломку розподільника:
- Неправильний рух, робота комплектуючих.
- Перебіг робочої рідини.
- Збої в перемиканні та управлінні.
Важливо! Для того, щоб з’ясувати причину поломки, гідравлічний розподільник проходить повну діагностику, після чого відбувається заміна деталей. За допомогою можете звернутися до нас, ми сідла все як потрібно.
Гідророзподільник ВММ 10: вимоги нормативної документації
Устаткування випускається відповідно до ГОСТ 24679. Цей стандарт визначає максимальне значення витоків – вони не повинні перевищувати 150 см3/хв.
Середнє напрацювання гідророзподільників до відмови пристрою визначено 1500000 циклів. Відмовою вважається стан у якому відновлення працездатності підлягає розбиранню.
Гідророзподільник використовує мінеральну олію. Діапазон кінематичної в’язкості повинен змінюватись 10-400 сСт. Для безвідмовної експлуатації масло не повинно містити мікрочастинки розміром більше 0,025 м.

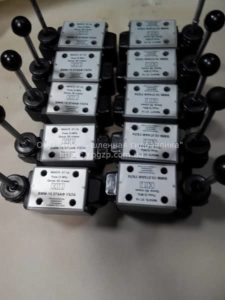

Гідророзподільник ВММ10.14, ВММ10.24, ВММ10.44, ВММ10.64, ВММ10.573, ВММ10.574 ф УХЛ4, ХЛ4 В220, В110 купити – ціна Запоріжжя, Україна
Купити гідравлічні спецмеханізми можна у нас. Ми є надійним постачальником у сфері гідравліки.
Також у нас можна придбати: інші гідророзподільники, насоси, пневморозподільники, гідромотори, гідравлічні клапани, фільтри, регулюючу апаратуру.
У нас можна отримати кваліфіковану допомогу, вибираючи пристрої, з легкістю оформити замовлення, отримати товар за найкоротші терміни.
Щоб отримати безкоштовну консультацію або замовити пристрій, необхідно:
- Зателефонувати за номером телефону нашим менеджерам.
- Написати на електронну пошту, залишити номер телефону.
- Оформити швидке замовлення на сайті компанії.
Важливо! Крім продажів, постачання гідравлічних пристроїв, ми займаємося діагностикою, пост гарантійними ремонтними послугами.
