Комплект гідравліки на мототрактор, мінітрактор

Комплект гідравліки на мототрактор, мінітрактор (1P40, НШ10 з приводом, ГЦ, бак, РВТ, штуцери).

Готовий до встановлення універсальний гідравлічний набір високої якості для мототракторів та міні-тракторів.

У комплект входять всі необхідні компоненти для легкого та швидкого встановлення.

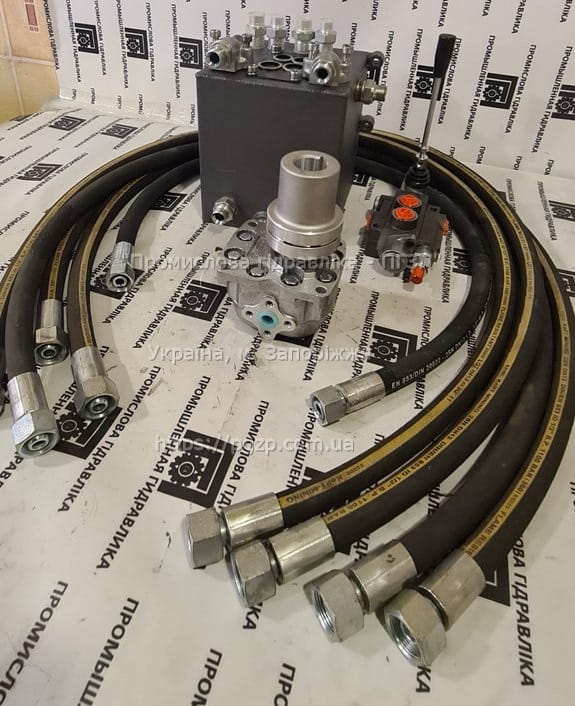

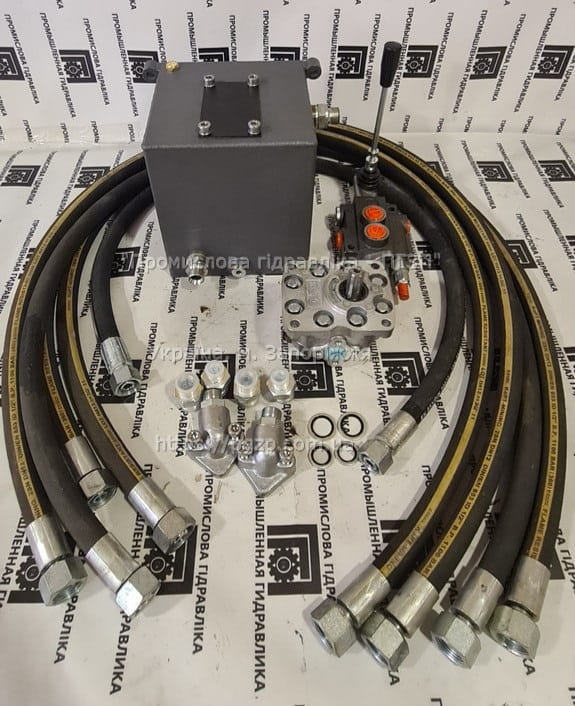

Комплект гідравліки для установки в гідросистеми на мототрактор, мінітрактор: гідророзподільник 1P40, насос НШ-10М-3 з приводом, гідроциліндр 40х25х150, гідробак, РВТ, штуцери)

Цей гідравлічний комплект — вибір номер один серед власників міні-тракторів, мототракторів. Він дуже популярний і часто встановлюється на цю техніку.

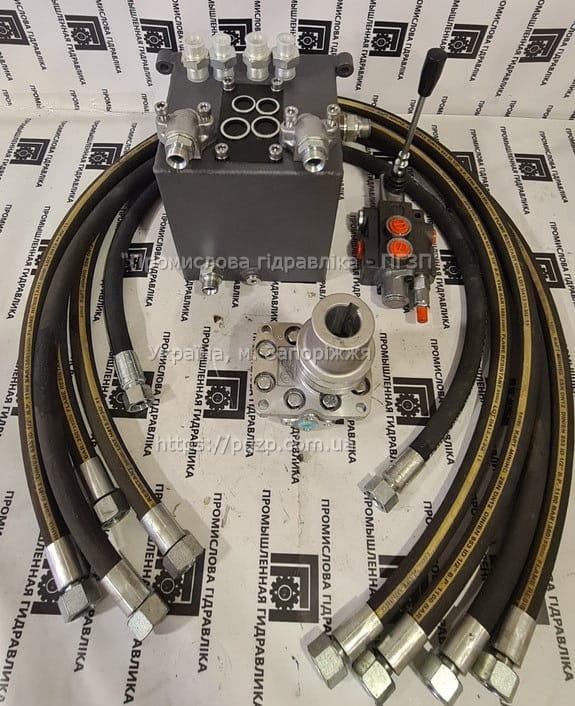

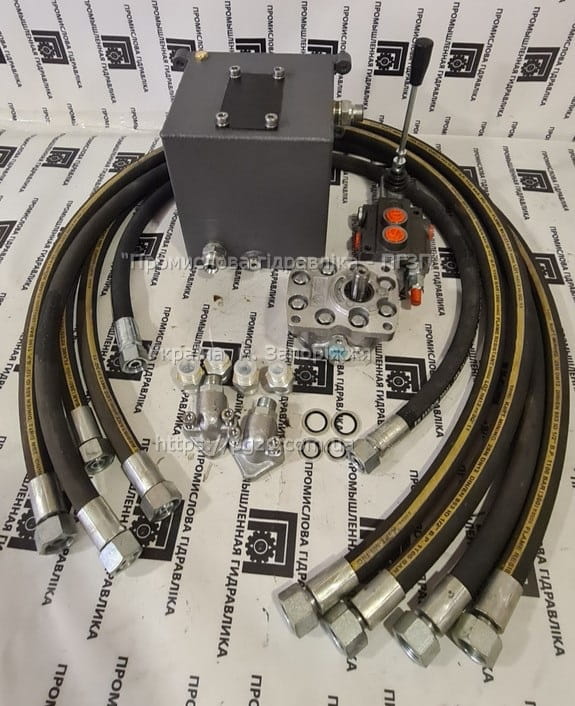

Комплект для гідросистеми мінітрактору та мототрактору: базовий склад

Склад гідравлічного набору на мото-, міні-трактор наведено у таблиці

Набір на мототрактор, мінітрактор: опис та основні характеристики компонентів

Гідророзподільник 1P40K16GKZ1

Розподільник 1P40 призначений для регулювання потоку робочої рідини в гідравлічних системах та управління виконавчими механізмами. Конструкція виконана у вигляді литого моноблока з паралельно встановленими золотниками та вбудованим запобіжним клапаном. Ці пристрої застосовуються в гідроприводах, що працюють із шестерневими або аксіально-поршневими насосами.

1P40 K16 GKZ1 — це моноблочний, односекційний золотниковий розподільник з плаваючим положенням, що фіксується за умовчанням. Плаваючий режим дозволяє штоку поршня гідроциліндра вільно рухатися. Позиції підйом та опускання мають пружинне повернення в нейтральний стан.

У комплект входить високоякісний гідророзподільник польського виробництва Amber Line (аналог Badestnost), проте за потреби його можна замінити на оригінальний болгарський розподільник чи виріб іншого виробника.

Технічні характеристики 1P40

• Конструктивне виконання — моноблочне.
• Кількість секцій —
• Кріплення — 2 гвинти М8.
• З’єднання — внутрішні різьблення Р, Т – G1/2”; А, В – G3/8”.
• Номінальна витрата — 40 л/хв.
• Номінальний робочий тиск — 200 Бар.
• Макс. робочий тиск — 315 Бар.
• Робоча рідина — гідравлічне масло на мінеральній основі.
• В’язкість рідини —..400 мм2/с.
• Температура рідини — -20~+80°C.
• Тонкість фільтрації — 10 мкм.

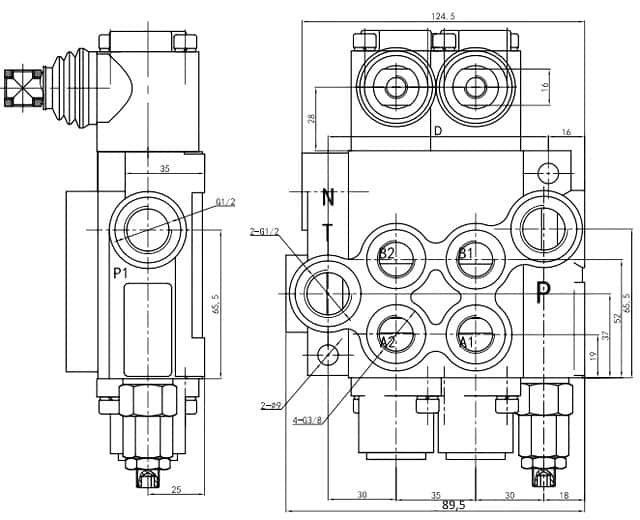

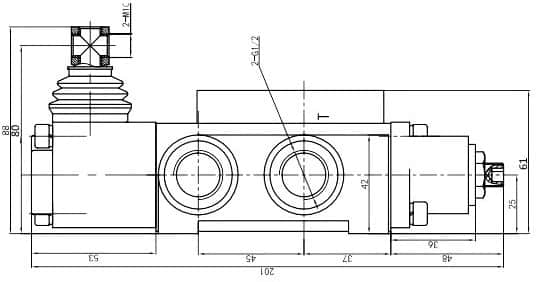

Габаритні розміри 1P40

Шестерний насос НШ-10М-3

НШ10М3 — якісний шестеренний насос із зовнішнім зачепленням виробництва Гідросила. Обертання лівостороннє або правостороннє. Корпус агрегату виготовлений із високоміцного алюмінієвого сплаву.

Основні технічні характеристики насоса

• Робочий об’єм — 10 см3.
• Максимальний тривалий тиск — 160 бар.
• Максимальний короткочасний тиск — 210 Бар.
• Максимальний піковий тиск — 250 Бар.
• Мінімальна частота обертання при ≤100 Бар — 700 об/хв.
• Максимальна частота обертання — 3600 об/хв.
• Номінальна потужність — 7,4 кВт.

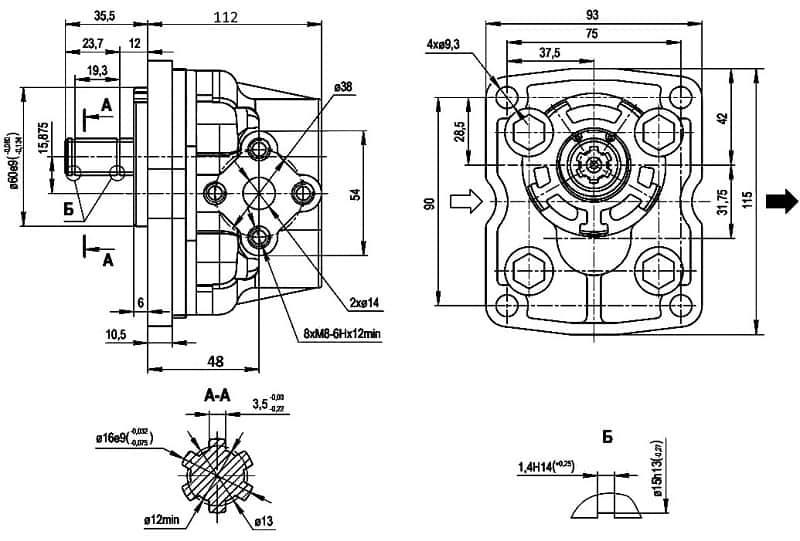

Габаритні розміри гідронасосу НШ-10М-3

Гідроциліндр, штуцери, рукави високого тиску

Гідроциліндр 40х25х150 має діаметр поршня — 40 мм; діаметр штока — 25 мм; хід поршня — 150 мм.

Шланги високого тиску (5 шт) з одношаровим і двошаровим обплетенням типу 1SN і 2SN, внутрішній діаметр яких становить 12 мм. Вони витримують тиск до 275 бар.

Всі штуцери мають різьблення під ключ 24, що значно спрощує монтаж та подальше обслуговування. Цей вид різьблення є стандартом для більшості моделей сільськогосподарської техніки, тому підбір та заміна гідравлічних шлангів не спричинять труднощів.

Комплектація набору може бути змінена відповідно до особливостей вашої техніки та поставлених завдань. Наприклад, можна вибрати гідророзподільник із збільшеною пропускною здатністю P80. Доступні варіанти з різною кількістю секцій та фіксацією положень. Також можна підібрати гідробак різного об’єму, гідроциліндр з різними характеристиками ходу та діаметру штока, вибрати привід насоса типу А або Б, рукави необхідної довжини, модель насоса НШ та напрямок його обертання.

Ми можемо зібрати вам індивідуальний комплект з урахуванням всіх ваших вимог або запропонувати покупку кожного компонента окремо.

Наш гідравлічний комплект включає все необхідне для швидкого та простого встановлення. Більше ніяких складнощів з підбором та сумісністю ми все продумали заздалегідь.
