Пневматичні розподільники є частиною спрямовуючої апаратури. Вони входять до складу пневматичних систем і служать для керування потоками стисненого повітря, що надходить від компресора до виконавчих механізмів Від правильної роботи цих пристроїв залежить працездатність усієї пневмосистеми.
Пневморозподільники AirNeo: види, пристрій, особливості, характеристики
Повітряні розподільники поділяються на різні види за кількома параметрами.
За типом управління:

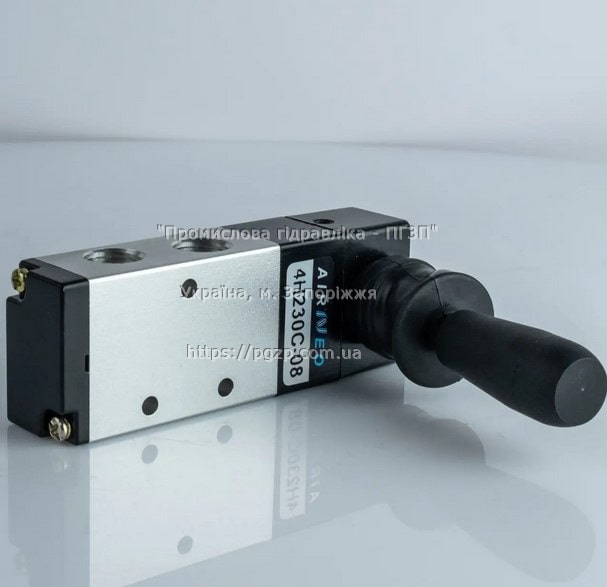

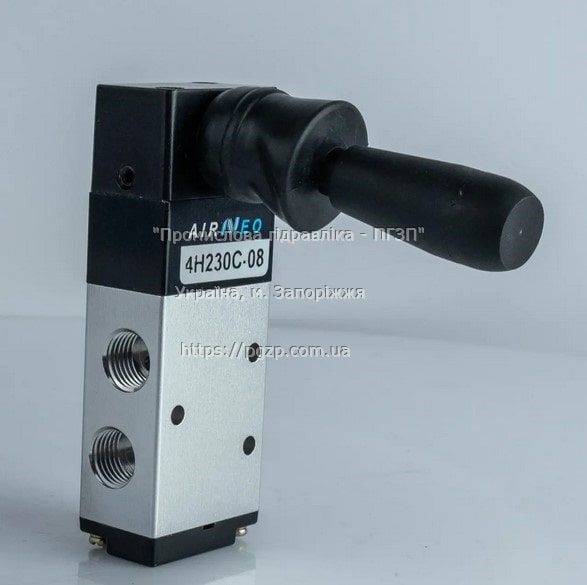

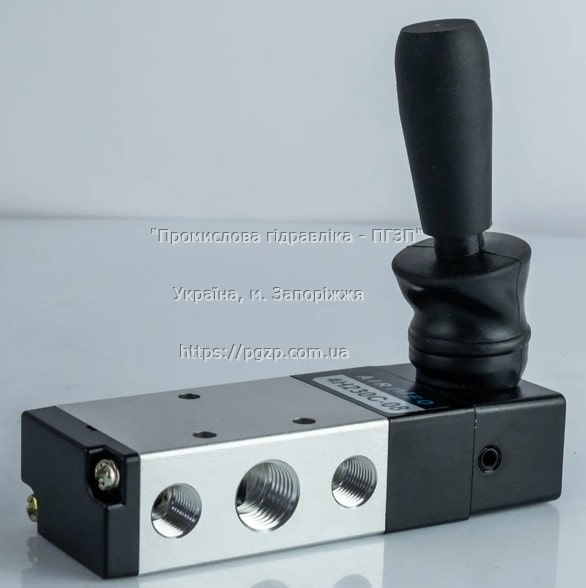

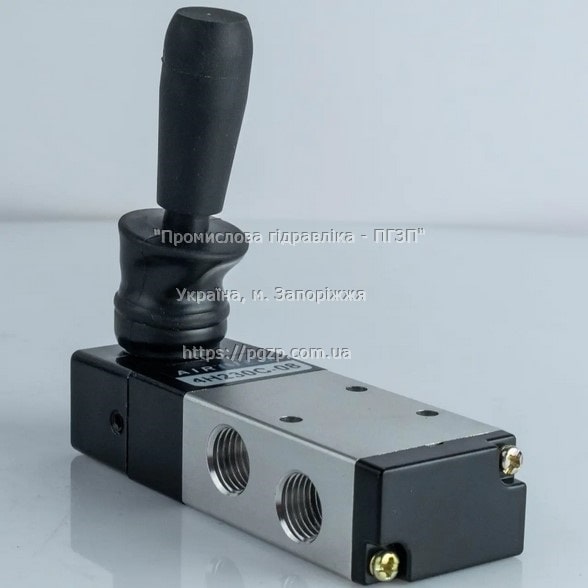

- Ручні: керування здійснюється вручну за допомогою механічних елементів (важелів, кнопок, педалей). Відрізняються простотою конструкцією, низькою ціною, але потребують постійної присутності оператора. До цього типу розподільників належать моделі 3H210-08, 4H210-08, 4H230C-08, 4H230C-08, які можна купити у нашому інтернет-магазині.
- Електромагнітні: керування здійснюється за допомогою електромагнітних котушок. Забезпечують дистанційне керування, можливість автоматизації, але ціна у них вища порівняно з ручними. Як приклади цього типу можна навести пневморозподільники 3V210-08, 4V230C-08, 4V330E-08, 4V420-15.
- Пневматичні: керування здійснюється за допомогою стисненого повітря. Мають швидке спрацювання та можуть працювати в умовах вибухонебезпечності.
- Пілотні: керування здійснюється за допомогою допоміжного сигналу (наприклад, стиснутого повітря). Такі пристрої мають високу точність керування. З їх допомогою можна керувати складною пневмосистемою, але вони мають складнішу конструкцію в порівнянні з іншими типами.
За типом запірного елемента розрізняються:
- Клапані пневматичні розподільники, в яких запірно-регулюючий елемент виконаний у вигляді клапана. Відрізняються компактною конструкцією, невеликою вагою, але чутливі до забруднення.
- Золотникові розподільники. Запірний елемент у них виконаний у вигляді золотника, що переміщається в корпусі, закриваючи або відкриваючи різні канали. Дані пневморозподільники забезпечують високу точність управління, плавне регулювання потоку. Мають вищу ціну, порівняно з клапанними.
Пневморозподільники із золотниковим запірним елементом залежно від кількості фіксованих положень поділяються на:

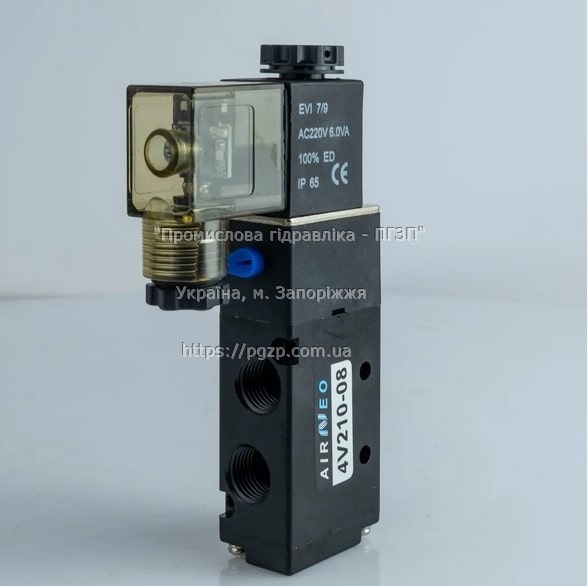

- Двохпозиційні, мають просту конструкцію, низьку ціну. Підходять для найпростіших завдань. До цієї групи входять такі моделі, як 3A220-08, 4A210-08, 4V220-08, M321-R, 4V310-10.

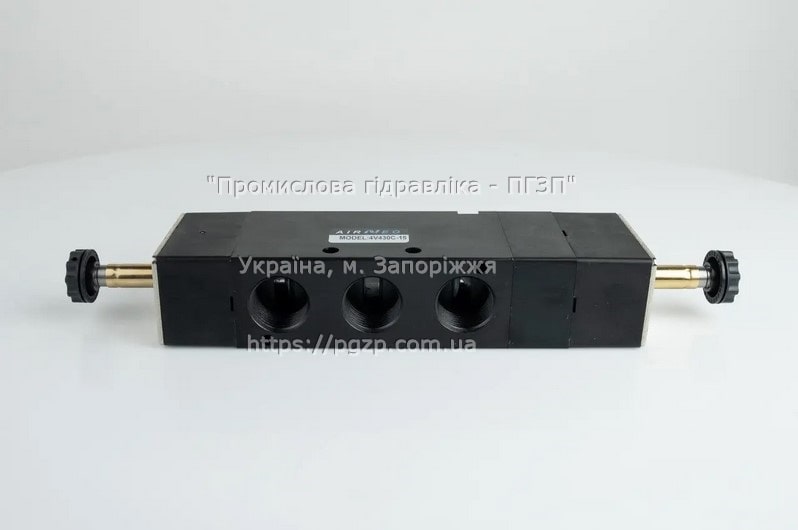

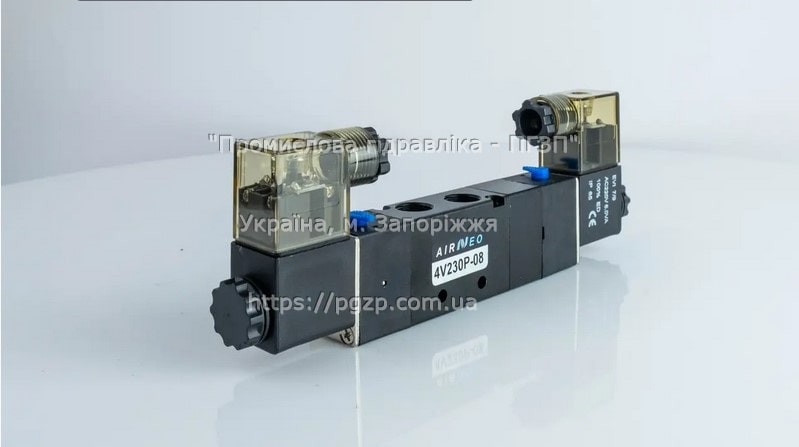

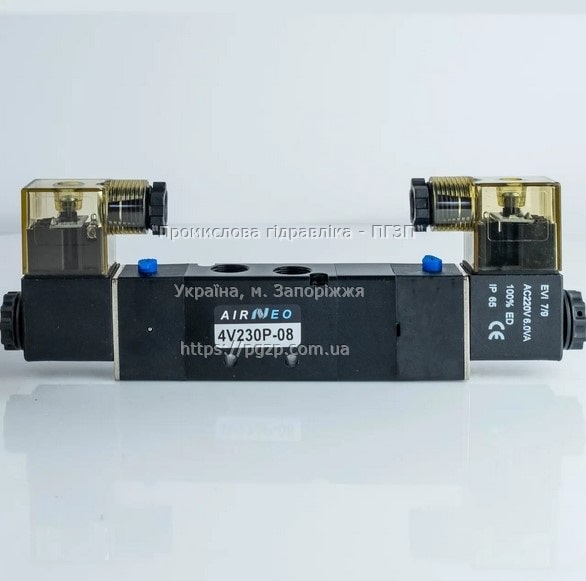

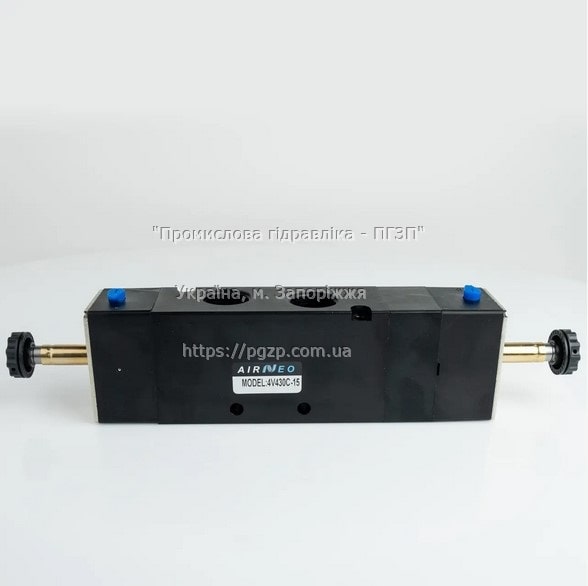

- Трипозиційні, виконують більшу кількість функцій, але вартість вища порівняно з 2-позиційними. До них відносяться моделі 4H230E-08, 4V230P-08, 4V430C-15 та ін.
Більшість пневморозподільників мають 2 або 3 положення золотника.
За кількістю ліній (каналів), через який входить-виходить стиснене повітря, золотникові розподільні пристрої поділяються на:
- Двохлінійні.
- Трилінійні (пневморозподільники M322-R, 3V1-06, 3А210-08).
- Чотирилінійні.
- П’ятилінійні (моделі 4V420-15, 4V320-08, 4V330E-08).
За способом з’єднання можна виділити пневморозподільники:
- Різьбові (з’єднання за допомогою різьблення), що відрізняються надійністю, універсальністю, але для їх монтажу потрібно використовувати інструмент.
- Цангові (з’єднання за допомогою цанги) мають швидке з’єднання/роз’єднання, компактну конструкцію, але менш надійні в порівнянні з різьбовими.
- Байонетні (з’єднання за допомогою байонетного замку). У них також швидке зручне з’єднання/роз’єднання, але за вартістю вони найдорожчі.
У нас діє 3 цінові діапазони: роздріб, опт, дилерство!
Надаємо гарантію на обладнання: 1 рік.
Купити пневморозподільник AirNeo

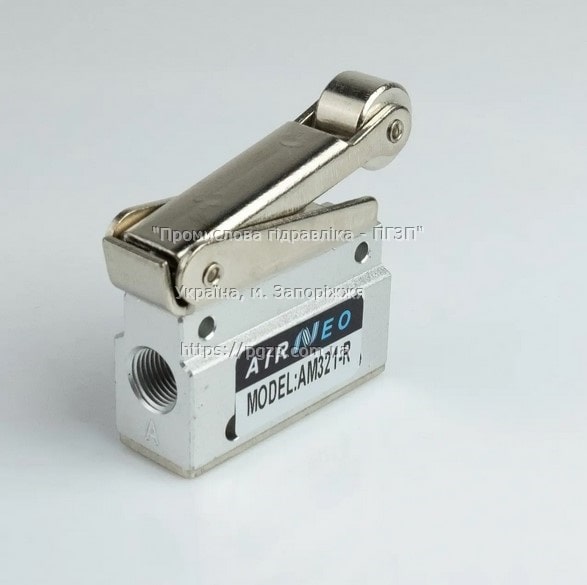

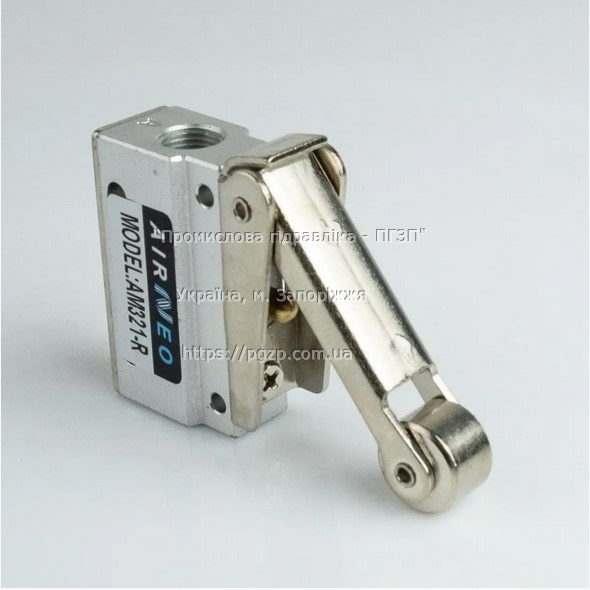

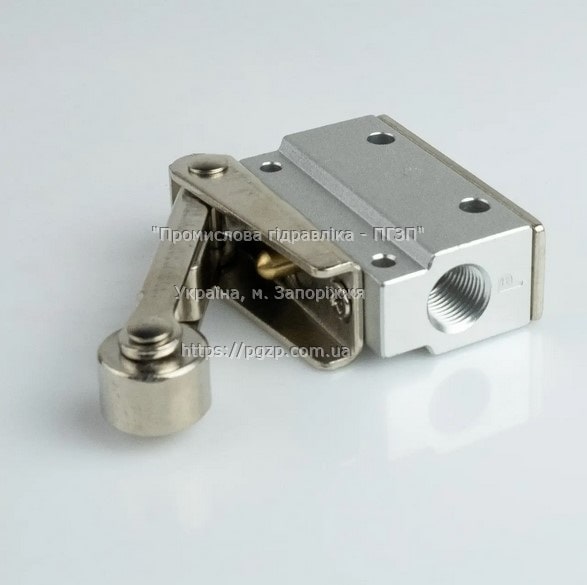

- M322-R (AM322-08R), M321-R механічний;

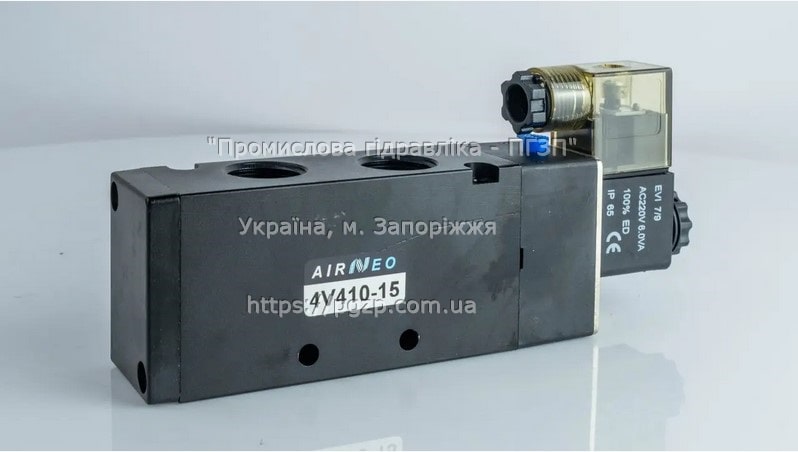

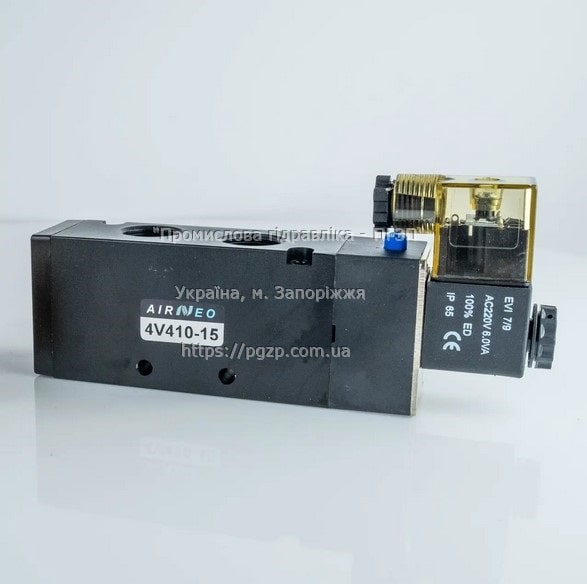

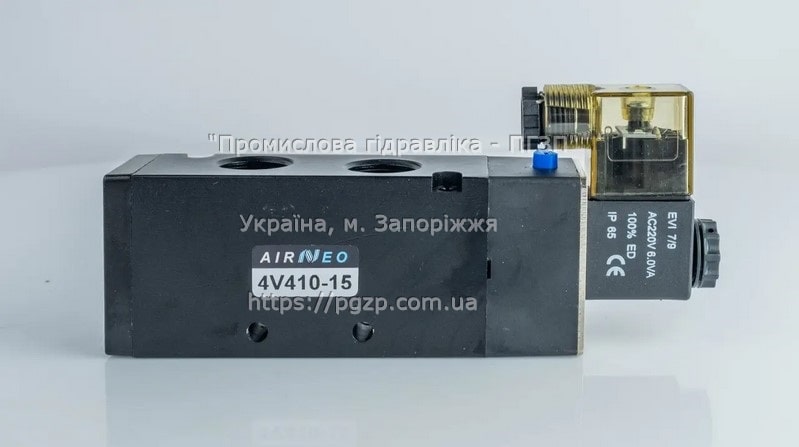

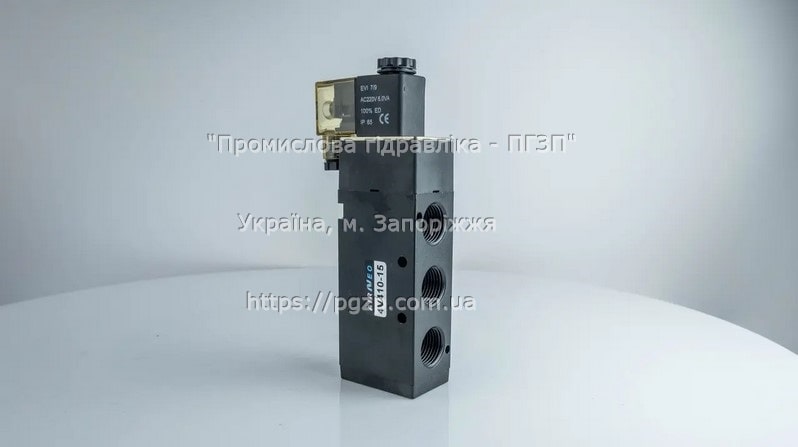

- 4V430C-15, 4V420-15, 4V410-15, DC24V, 4V410-15, AC220V електромагнітний;

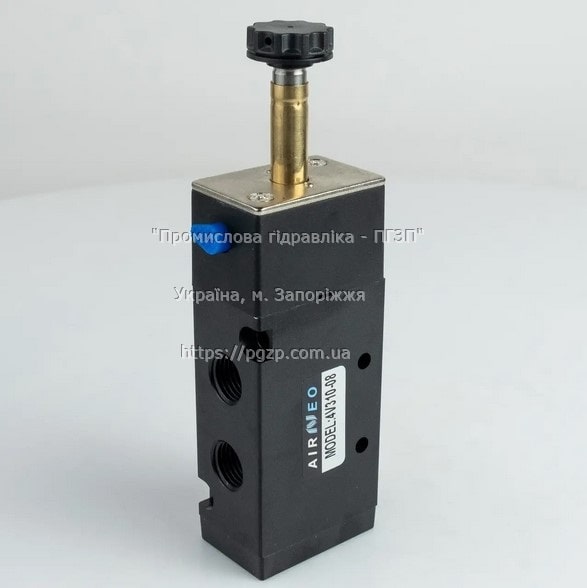

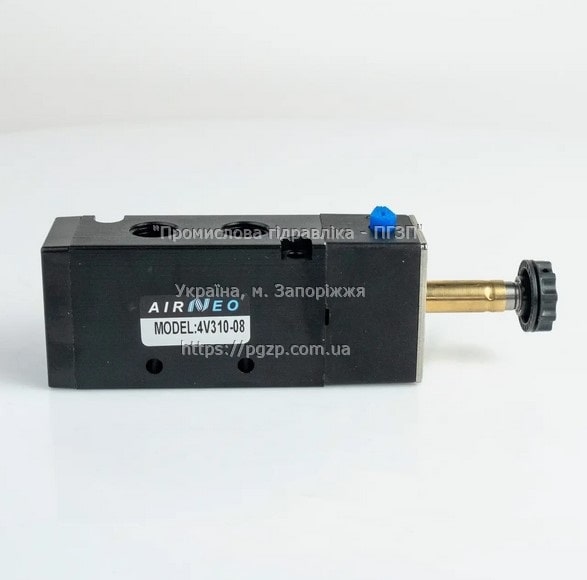

- 4V330E-08, 4V320-08, 4V310-10, DC24V, 4V310-10, AC220V, 4V310-08 з електромагнітним керуванням;

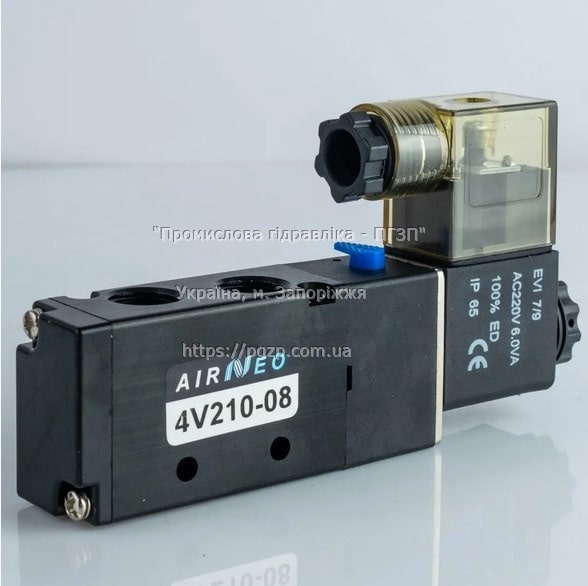

- 4V230P-08, AC220V, 4V230E-08, DC24V, 4V230C-08, DC24V, 4V230E-08, AC220V, 4V230C-08, AC220V, 4V220-08, AC220V, 4V220-08, 4V210-08, DC24V, 4V210-08, AC220V електромагнітний;
- 4V120-06, AC220V, 4V110-06, AC220V електромагнітний;
- 4H230E-08, 4H230C-08, 4H210-08 ручний ричажний;
- 4A220-08, 4A210-08;
- 3V210-08, DC24V, 3V210-08, AC220V; 3V1-06, AC220V електромагнітний;
- 3H210-08 ручний ричажний;
- 2V1-06 (2V025-06), 220V;
- 3A210-08Ю 3A220-08;
- Запчастини: плита монтажна, пластина, пневмопедаль, катушка…
На складі є великий асортимент – уточнюйте у наших фахівців.
МОЖЛИВА БЕЗКОШТОВНА ДОСТАВКА ПО УКРАЇНІ!
Ціни (роздріб, опт, дилерство) можна дізнатися у наших спеціалістів.
Зателефонувати нам:
Далі розглянемо найбільш поширені типи розподільників, що мають три канали та дві позиції (3/2) та п’ятилінійні з двома позиціями (5/2).
Трилінійні двопозиційні пневматичні розподільники AirNeo: конструктивні особливості та характеристики

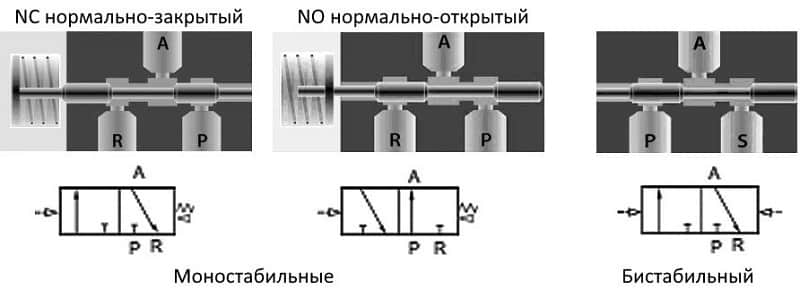

Пневматичні розподільні пристрої 3/2 мають три робочі лінії (лінію живлення, лінію споживача та лінію вихлопу) та дві позиції (1-а — живлення перекрито, а споживач з’єднаний із вихлопом; 2-я — стиснене повітря подається до споживача, а вихлоп перекрито). Дані розподільники можуть бути моностабільні (нормально відкриті та нормально закриті) і бістабільні. Моностабільні перемикаються в нормальну позицію за допомогою зворотних пружин, бістабільні пристрої не мають пружини, тому золотник фіксується в заданому положенні і не змінює його без нового управляючого сигналу.
Пневморозподільник AirNeo 3/2: пристрій і схема
Технічні характеристики розподільників 3/2 з пневматичним (серія 3A) та електромагнітним (серія 3V) управлінням:
- Робочий тиск, МПа — 0,15-0,9
- Макс. тиск, МПа — 1,2
- Робоча температура,°С — -5 – +60
- Робоче середовище — стиснене повітря, фільтрація 40 мкм.
- Тип клапана — 3 канали, 2 положення
- Умовний прохід, мм2 — 5,5-50
- Макс. частота дії, раз/сек.— 3-5
- Тип різьблення (вхід, вихід, вихлоп) — M5, G1/8″, G1/4″, G3/8″, G1/2″
- Ресурс роботи — не менше 10 млн. використань
П’ятиканальний двопозиційний пневморозподільник: конструктивні особливості та характеристики

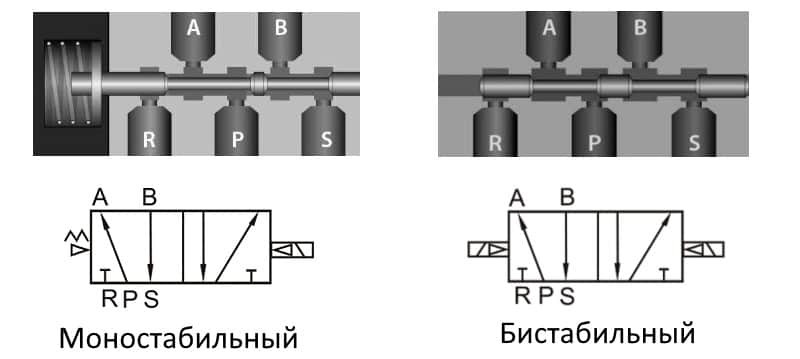

5-лінійні 2-позиційні пневморозподільники — пристрої, які мають п’ять портів для підключення до пневматичної системи та золотниковий елемент із двома фіксованими положеннями. Випускаються моностабільного та бістабільного типу. Їх часто застосовують для керування пневмоциліндрами двосторонньої дії.
Р — лінія живлення (вхід); А, В — лінія споживача (вихід); R, S— лінія вихлопу (скидання повітря в атмосферу).
Пневморозподільник AirNeo 5/2: пристрій і схема
Технічні характеристики пневморозподільників 5/2 серії 4V з електромагнітним керуванням:
- Робочий тиск, МПа — 0,15-0,9
- Макс. тиск, МПа — 1,2
- Робоча температура, °С — -5 – +60
- Робоче середовище — стиснене повітря,
- Фільтрування — 40 мкм.
- Тип клапана — 5 каналів, 2 положення
- Умовний прохід, мм2 — 5,5-50
- Макс. частота спрацьовування, раз/сек. — 3-5
- Тип різьблення (вхід, вихід, вихлоп) — M5, G1/8″, G1/4″, G3/8″, G1/2″
- Ресурс роботи — не менше 10 млн. використань
Переваги і недоліки повітряних розподільників
Пневматичні розподільники є важливою частиною пневмосистем, виконуючи комутацію потоків стисненого повітря. Вони широко використовуються в промисловості, будівництві, транспорті, сільському господарстві в такій техніці та устаткуванні, як пневматичні преси, верстати, відбійні молотки, пневматичні гайковерти, гальма, підвіски, системи керування дверима, сівалки, обприскувачі та багато іншого
Розподільники потоків стисненого повітря мають свої переваги та недоліки.
Переваги:
- Надійність. Прості в конструкції та мають тривалий термін служби.
- Простота використання. Легко управляються та не вимагають складного технічного обслуговування.
- Ефективність. Забезпечують високу точність управління та енергоефективність.
Недоліки:
- Рівень шуму. Пневматичні розподільники можуть бути шумними у роботі.
- Потенційні витоки. Можуть бути схильні до витоків повітря, що призводить до втрати продуктивності.
- Мають обмежену швидкість спрацьовування.
