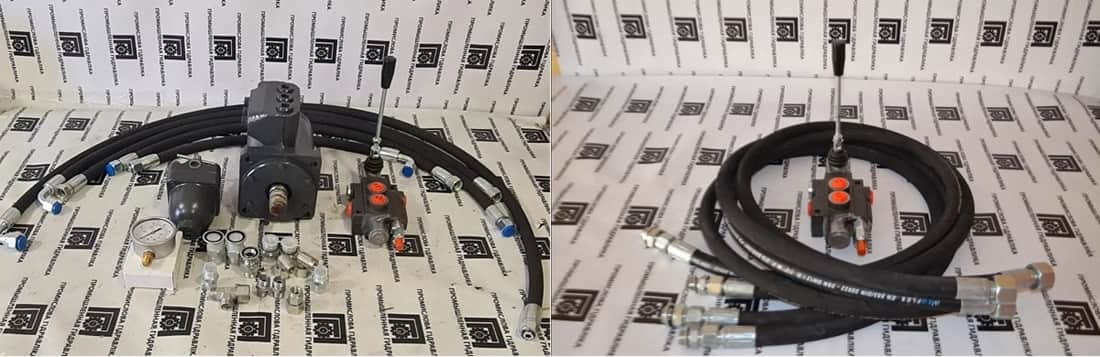

Компанія ПГЗП виконує комплексний ремонт та виготовлення рукавів високого тиску (РВТ) для спецтехніки, аграрних машин та промислового обладнання. Наш інжиніринговий підхід базується на досвіді з 2014 року, точних розрахунках і глибокому розумінні фізики гідравлічних систем.
В умовах високих навантажень (до 400 бар і вище), вибір правильного перерізу, класу арматури та врахування кінематики вузла вимагають абсолютної експертності. Розуміючи, що тривале очікування оригінальних комплектуючих від офіційних дилерів зупиняє роботу вашого об’єкта, ми створюємо швидку та технологічно досконалу альтернативу.
На кожному етапі нашої роботи спираємось на апаратне дефектування та суворе дотримання інженерних допусків міжнародних стандартів DIN, EN та SAE.
Нижче ми розбираємо механіку пошкоджень гідроліній на основі нашої практики — і показуємо технологічні сценарії, за якими усуваємо першопричину несправності та забезпечуємо довготривалий ресурс магістралі.
Ремонт РВТ та основні причини поломки РВТ: практика дефектування ПГЗП
Кожна деформація, протікання магістралі або критична аварія, коли раптово прорвало РВТ під робочим навантаженням, має чітке фізичне або хімічне пояснення. Ми не просто сліпо замінюємо шланг — інженери ПГЗП аналізують першопричину поломки. Нижче наведені найбільш масові сценарії руйнування.
Зараз передзвонимо:
Ремонт рукавів високого тиску спецтехніки (Будівельна, Аграрна, Складська)
- Абразивне зношування зовнішнього шару. Найчастіша причина порушення герметичності мобільної гідравліки (до 80% випадків). Коли оператор констатує, що «перетерся гідравлічний шланг», з інженерної точки зору відбувається наступне: у процесі руху робочого обладнання (стріли, ковша) чи підвіски рукав зазнає постійного тертя об металеву раму. Зовнішній гумовий шар стирається, силовий металевий каркас (обплетення SN або навивка SP/SH) оголюється, окислюється від атмосферної вологи і розривається під робочим тиском. Рішення: Виготовлення нового РВТ із коригуванням трасування лінії або встановленням зовнішнього захисту по всій зоні контакту. При виконанні робіт необхідно врахувати Фактор ризику 1 ?, Фактор ризику 2 ?.
- Піковий гідроудар – причина розриву гідравлічного шланга під навантаженням. Коли на спецтехніці систематично рве шланги гідравліки, або під час інтенсивної роботи раптово лопнув шланг гідравліки (відбувся розрив із поздовжнім розкриттям), оператори часто намагаються зрозуміти, чому розриває рукав високого тиску. Найчастіше це класична картина того, як вибухнув шланг від гідроудару. Такий піковий гідроудар в гідравліці трактора чи екскаватора є характерним явищем при раптовій зупинці робочого органу (наприклад, жорсткий упор ковша у мерзлий ґрунт або скелю). Запобіжний клапан гідророзподільника має мілісекундну затримку спрацьовування. У цей критичний момент виникає кінетичний стрибок тиску, який багаторазово перевищує робочий тиск системи і різко долає розривну межу рукава ?. Рішення: Для запобігання подібним аваріям пропонуємо перехід на багатоспіральні рукави навивального типу (4SP/4SH), які здатні ефективно поглинати жорсткі імпульсні навантаження. Перед виготовленням та монтажем такого РВТ ми обов’язково враховуємо Фактор ризику 1 ? та Фактор ризику 2 ?.
- Втомне руйнування металевого обплетення від циклічного вигину. Ця проблема масово зустрічається у щоглах вилочних навантажувачів. Коли клієнти звертаються зі скаргами, що лопнув шланг на карі (вилочному навантажувачі) або перетерся шланг на ролику, інженерна картина зазвичай однакова. Магістраль здійснює сотні тисяч циклів вигину через напрямні ролики під натягом. Металеве обплетення накопичує структурну втому, деформується і руйнується зсередини — саме це є головною причиною, чому тріскає шланг на згині. Якісний ремонт шланга стріли кари вимагає не просто заміни пошкодженої ділянки, а точного розрахунку динаміки роботи механізму. Рішення: Використання гнучких компактних рукавів стандарту 2SC (EN 857), які мають менший зовнішній діаметр і підвищену гнучкість, або спеціальних термопластикових здвоєних рукавів. Будь-яка заміна шлангів навантажувача ? повинна супроводжуватись суворим контролем якості встановлення. Обов’язково враховуємо Фактор ризику 1 ?, перевіряємо Фактор ризику 2 ? та розраховуємо довжину дубліката з міліметровою точністю, пам’ятаючи про Фактор ризику 3 ?.
- Ультрафіолетова та озонова деградація зовнішнього гумового шару. Ця проблема є типовою для причіпної сільськогосподарської техніки. Аграрії часто стикаються з ситуацією, коли після міжсезонного зберігання під відкритим небом сонце пересушило гідравліку. Гума втрачає леткі пластифікатори, сохне гума на гідравліці та вкривається сіткою мікротріщин. Коли клієнти скаржаться, що порепалися гідравлічні шланги або потріскали магістралі на тракторі чи сівалці — це серйозний сигнал небезпеки. Навіть дрібні тріщини на рукаві високого тиску дозволяють воякій волозі від дощів проникати до силового металевого каркаса, викликаючи його незворотну корозію. Рішення: Тут потрібна повна заміна шлангів на обприскувачі або іншій техніці з обов’язковим використанням РВТ з озоностійким зовнішнім шаром (на базі синтетичного каучуку). При плануванні таких ремонтів необхідно враховувати Фактор ризику 1 ? та не забувати про Фактор ризику 2 ?.
- Механічне виривання БРС: ремонт, коли вирвало шланг з трактора. Ця аварійна ситуація типова під час розчеплення трактора з причіпним агрегатом, якщо оператор не скинув тиск, забув розімкнути швидкороз’ємне з’єднання (БРС) і рушив з місця. Коли обірвало гідравліку на причепі, клієнти зазвичай констатують, що вирвало фітинг гідравліки або повністю відірвався шланг від муфти. З інженерної точки зору, фітинг виривається з обтискної муфти під дією екстремального тягового зусилля, на яке конструкція РВТ не розрахована. У таких випадках потрібен терміновий та кваліфікований ремонт шланга БРС. Рішення: Торцювання пошкодженого краю (відрізання зірваної ділянки) та переопресування нового фітинга. Ця процедура виконується виключно за наявності технологічного запасу довжини траси, щоб рукав не працював у натяг. Під час такого ремонту ми обов’язково перевіряємо Фактор ризику 1 ? та звертаємо увагу клієнта на Фактор ризику 2 ?.
Ми в Запоріжжі:
Ремонт рукавів високого тиску для промисловості, заводів, металообробки
- Термічна деградація внутрішнього шару: рішення для високих температур. Цей фактор масово руйнує гідролінії на термопластавтоматах та промислових пресах. Коли на виробництві тече масло з-під обжимки РВТ, фахівці часто шукають причину, чому твердіють гідравлічні шланги. Головний винуватець — постійна циркуляція оливи з температурою понад +85…100°C. Від такого теплового режиму внутрішній гумовий шар прискорено старіє, кристалізується та вкривається мікротріщинами. Еластичність зникає, і герметичність порушується безпосередньо в місці опресування вузла. Рішення: Звичайна гума не витримує таких умов, тому необхідний перехід на спеціалізовані магістралі для високих температур (з межею стійкості до +135…150°C) або встановлення тефлонових (PTFE) трубопроводів у нержавіючому обплетенні (до +260°C). Під час ремонту ми обов’язково попереджаємо клієнта про Фактор ризику 1 ? та роз’яснюємо Фактор ризику 2 ?.
- Хімічне розбухання внутрішнього шару: шланги для ЗОР та ЧПУ. Ця проблема масово зустрічається на металообробних верстатах з ЧПУ на лініях подачі змащувально-охолоджувальної рідини. Коли оператори помічають, що розбух шланг від емульсії, або несподівано роздуло магістраль на станку, причина криється в хімічній несумісності. Синтетичні присадки ЗОР вступають у пряму реакцію зі звичайною гумою внутрішньої трубки. Вона стає пухкою, розшаровується та стрімко втрачає пропускну здатність і герметичність. Для таких умов потрібен виключно спеціалізований шланг для ЗОР. Рішення: Виготовлення хімічно стійких трубопроводів із внутрішнім шаром з тефлону (PTFE) або спеціалізованих полімерів, які не вступають у реакцію з агресивною синтетикою. Під час діагностики ми обов’язково звертаємо увагу на Фактор ризику 1 ? та попереджаємо про Фактор ризику 2 ?.
- Втома з’єднання від високочастотної вібрації: чому вириває фітинг. Ця проблема критична для стаціонарних маслостанцій та важких промислових вібропресів. Коли на обладнанні раптово тече масло на вібропресі або виникає питання, чому вириває фітинг на маслостанції, головна причина криється у постійній високочастотній вібрації. Вона передається від насосів та агрегатів безпосередньо на металеву арматуру рукава. З часом механічний замок між обтискною муфтою та металевим каркасом втрачає жорсткість через руйнування гумового шару під нею. Одиничною заміні тут недостатньо, потрібні спеціалізовані вібростійкі рукави високого тиску. Рішення: обов’язкове застосування мікрометричного окорування (skiving) із зачищенням зовнішнього (або внутрішнього) шару гуми. Це дозволяє муфті лягти “метал до металу” зі сталевим обплетенням, створюючи монолітний контакт. При виконанні такого окорування РВТ для промисловості ми обов’язково контролюємо Фактор ризику 1 ? та попереджаємо клієнта про Фактор ризику 2 ?.
- Внутрішня абразивна ерозія: ремонт гідравліки після стружки. Цей тип руйнування виникає в системах із сильно забрудненою робочою рідиною. Коли механіки помічають шматки гуми в гідробаку або стикаються з тим, що магістраль постійно рве шланги зсередини, діагноз зазвичай один — абразивна ерозія. Якщо з’явилася стружка в гідросистемі, мікрочастинки металу у високошвидкісному потоці працюють як піскоструй, поступово вимиваючи внутрішній шар гуми на кутових вигинах магістралі. У такій ситуації потрібен комплексний ремонт гідравліки після стружки та обов’язкове глибоке промивання гідросистеми спецтехніки. Рішення: Виготовлення нового РВТ, обов’язкова заміна всіх гідравлічних фільтроелементів та рекомендація головному механіку щодо апаратного промивання гідросистеми. Під час діагностики ми акцентуємо увагу на Фактор ризику 1 ? та попереджаємо про Фактор ризику 2 ?.
Зателефонувати інженеру:
Помилки монтажу та експлуатації РВТ (Людський фактор)
- Помилки монтажу: торсіонне скручування та розрив по спіралі. Коли рве шланг по спіралі (або з’являється діагональна тріщина), діагноз зазвичай однозначний — під час встановлення перекрутився шланг гідравліки. Це найбільш руйнівна помилка монтажу: слюсар затягує гайку ключем, не фіксуючи зустрічним ключем сам фітинг. Багато хто ігнорує правильний монтаж РВТ, але фізика процесу невблаганна: скручування шланга по поздовжній осі під тиском всього на 7° знижує його ресурс на 80%. Магістраль намагається силоміць вирівнятися, розриваючи зсередини власне сталеве обплетення. Рішення: Якщо дозволяє технологічний запас довжини траси, виконується економічно вигідний ремонт: торцювання (відрізання) пошкодженої ділянки та заміна фітинга гідравліки на новий. Для запобігання повторним помилкам ми використовуємо маркувальну лінію (Layline) по всій довжині РВТ як візуальний індикатор нульового скручування. При ремонті ми жорстко контролюємо Фактор ризику 1 ? та перевіряємо систему на Фактор ризику 2 ?.
- Пластична деформація конуса: заміна фітинга без заміни шланга. Коли механіки скаржаться, що тече масло по різьбі фітинга, хоча сам рукав залишається абсолютно цілим, найчастіша причина — під час монтажу перетягнули гайку гідравліки. Не знаючи або ігноруючи правильний момент затяжки гідравлічних шлангів, слюсарі значно перевищують допустиме зусилля. В результаті метал конуса (наприклад, стандартів DKO 24° або JIC 37°) незворотно зминається, порушується ідеальна площина герметизації, і вузол починає постійно підтікати оливою. Рішення: У такому разі можлива економічно вигідна заміна фітинга без заміни шланга. Виконується відрізання деформованого фітинга та локальне переопресування нового. Під час ремонту ми пояснюємо клієнту Фактор ризику 1 ? та обов’язково перевіряємо систему на Фактор ризику 2 ?.
- Кавітаційне руйнування: заміна шланга для автомийки та помп. Коли на автомийках постійно рве шланг на мийці високого тиску або забивається форсунка мийки чорним гумовим сміттям, причина найчастіше криється в кавітації. Потрапляння повітря в помпі високого тиску на всмоктувальній лінії призводить до створення вакуумних мікропухирців. Під час їхнього колапсу в зоні високого тиску (150-250 бар) вивільняється колосальна енергія, яка буквально вириває фрагменти гуми з внутрішнього каналу по всій довжині магістралі. Рішення: Оскільки внутрішній шар руйнується масово, локальний ремонт (відрізання шматка) категорично заборонений — рукав гарантовано лопне в іншому місці. Потрібна комплексна заміна шланга для автомийки на новий дублікат. Щоб новий рукав не спіткала та сама доля, ми обов’язково попереджаємо клієнта про Фактор ризику 1 ? та звертаємо увагу на Фактор ризику 2 ?.
- Механічне защемлення обплетення: ремонт ліній аутригерів. Коли кранівники скаржаться, що під час роботи несподівано гріється масло в гідравліці, або візуально помічають, що передавило шланг лапою аутригера, діагноз очевидний. Під час складання опор закусило шланг на маніпуляторі металевими «ножицями» конструкції. Передавлене сталеве обплетення безповоротно втрачає пропускну здатність: внутрішній гумовий переріз деформується, створюючи ефект жорсткого дроселювання потоку робочої рідини. Рішення: Якщо магістраль перекушено посередині, виконується заміна РВТ (ремонтні муфти-зрощувачі на рухомих ділянках ставити заборонено). Проте, якщо защемлення відбулося біля фітинга, ми робимо економічно вигідний ремонт: відрізання пошкодженої ділянки та локальне переопресування. Для оптимізації кінематики вузла ми застосовуємо кутові фітинги та обов’язковий пластиковий або металевий спіральний захист для гідравлічних шлангів. Клієнта обов’язково попереджаємо про Фактор ризику 1 ? та роз’яснюємо Фактор ризику 2 ?.
Зателефонувати інженеру:
Ремонту РВТ від компанії ПГЗП: види та варіанти
На основі результатів апаратного дефектування наші інженери обирають оптимальний технологічний сценарій:
- Переопресовка шлангів високого тиску (заміна фітинга). Часто клієнти звертаються з проханням просто відрізати і перепресувати шланг, коли у них зірвана різьба на фітингу або механічно зім’ято ущільнювальний конус. Це найбільш економічно вигідна реставрація гідрошлангів, але вона вимагає суворого технічного контролю. Інженери ПГЗП обов’язково проводять апаратне дефектування: перевіряють внутрішній гумовий шар (еластомер) за допомогою ендоскопа та дюрометра. Метод застосовується виключно тоді, коли гума не має ознак термічної деградації, а металевий каркас обплетення зберіг свою несучу структуру. Рішення: Ми відсікаємо 3-5 см пошкодженого краю магістралі і пресуємо нову обтискну муфту, виконуючи точну заміну наконечника гідравліки. Проте перед початком робіт ми обов’язково уточнюємо у механіка Фактор ризику 1 ? та апаратно виключаємо Фактор ризику 2 ?.
- Зрощування магістралі (встановлення ремонтного конектора). Коли на спецтехніці пробило шланг гідравліки довжиною понад 5-10 метрів, заміна всієї магістралі економічно недоцільна. Механіки часто цікавляться, як з’єднати розірваний шланг, зберігши його робочі характеристики під високим тиском. У таких випадках інженери ПГЗП застосовують професійне зрощування РВТ. Для цього встановлюється двосторонній з’єднувач гідравлічних шлангів (так звана ремонтна муфта для шланга), який фіксується двома сталевими обтискними муфтами. Рішення: Ми рівно відсікаємо пошкоджену ділянку та встановлюємо ремонтний конектор з двостороннім опресуванням на верстаті, що гарантує надійність з’єднання на рівні нового шланга. Однак перед виконанням цього ремонту інженери ПГЗП перевіряють трасу на Фактор ризику 1 ? та обов’язково проводять апаратну підготовку, щоб усунути Фактор ризику 2 ?.
- Інтеграція нестандартної арматури замовника. Коли виконується ремонт шлангів спецтехніки імпортного виробництва (John Deere, CAT, JCB), клієнти часто стикаються з проблемою: на магістралях встановлені нестандартні фітинги гідравліки або унікальні колектори, які треба чекати з-за кордону місяцями. У таких ситуаціях необхідне точне виготовлення РВТ за зразком. Механіки часто питають, як перепресувати старий фітинг на новий шланг, зберігши його робочі характеристики. Інженери ПГЗП проводять професійну реставрацію гідравлічної арматури, інтегруючи оригінальні деталі замовника в новий еластичний рукав. Рішення: Ми виконуємо прецизійне звільнення оригінального хвостовика зі старого шланга, дефектуємо його посадкові місця та обтискаємо на новий РВТ. Процес вимагає ювелірної точності, тому ми виключаємо Фактор ризику 1 ? та обов’язково перевіряємо вузол на Фактор ризику 2 ?.
- Комплексне виготовлення дубліката (повна заміна). Коли локальний ремонт неможливий, або старий рукав має критичні термічні та механічні пошкодження по всій довжині, клієнти шукають, де зробити шланг на гідравліку швидко та з гарантією заводської надійності. У таких випадках ми пропонуємо комплексне виготовлення шлангів високого тиску «під ключ». Це не просто нарізка гуми, а чіткий інженерний алгоритм: ми проводимо ідентифікацію стандарту різьби (BSP, DKO, JIC, ORFS, Метрика) виключно за допомогою високоточних різьбомірів та штангенциркулів, оскільки візуально відрізнити дюймові кроки від метричних часто неможливо. Здійснюється повна заміна шлангів гідравліки — магістраль збирається з нуля, точно повторюючи, а іноді й перевершуючи технічні параметри зношеного оригіналу. Рішення ПГЗП: Проводиться прецизійне виготовлення РВТ за зразком із підбором ідентичного або посиленого класу рукава (1SN, 2SN, 4SP, 4SH) залежно від пікових навантажень системи. Проте, оптимізуючи магістраль, інженери ПГЗП обов’язково враховують Фактор ризику 1 ?. Якщо дублікат має кутові фітинги на обох кінцях, ми гарантуємо абсолютну точність просторової збірки, апаратно виключаючи Фактор ризику 2 ?.
Ми в Запоріжжі:
Технологічний регламент відновлення рукавів: як відбувається процес
Виготовлення та ремонт РВТ не терпить кустарних методів (наприклад, використання лещат та кутових шліфувальних машин). Компанія ПГЗП виконує роботи на сертифікованому промисловому обладнанні за жорстким технологічним алгоритмом:
- Апаратне дефектування. Інженер застосовує штангенциркуль, спеціальні різьбоміри та крокоміри. Безпомилково вимірюється крок різьби та кут ущільнювального конуса. Похибка на цьому етапі унеможливить герметичне з’єднання зі штуцером агрегату.
- Безтермічне торцювання. Відрізання шланга здійснюється на спеціалізованому відрізному верстаті з гладким твердосплавним диском. Це гарантує ідеально перпендикулярний зріз без термічного перегріву гуми та розпушування сталевої навивки.
- Окорування (Skiving / Лущення). Для рукавів високого та надвисокого тиску на спеціальному верстаті знімається зовнішній шар гуми до повного оголення металокорду. Це дозволяє внутрішнім зубцям обтискної муфти утворити жорсткий механічний замок «метал-до-металу».
- Радіальне пресування. Процес обтискання відбувається на гідравлічному радіальному пресі. Діаметр фінального замка налаштовується мікрометром з точністю до десятих часток міліметра, згідно з офіційними таблицями пресування від виробників арматури. Недотискання неминуче призводить до зриву муфти, а перетискання — спричиняє руйнування металокорду та звуження прохідного перерізу.
- Пневматичне очищення каналу. Фінальна обов’язкова операція — простріл внутрішньої магістралі спеціальним пневмопижем під високим тиском. Це видаляє технологічну мікростружку та гумовий пил, гарантуючи, що жоден абразив не потрапить у прецизійні пари тертя гідророзподільників замовника.
Відновлення гідравлічних ліній — це сувора технологічна дисципліна, де фізика матеріалів працює в умовах екстремальних тисків (аж до 400-500 бар). Відхилення на десяту частку міліметра при пресуванні або залишений у каналі пил ведуть до виходу з ладу надзвичайно дорогих вузлів та багатотисячних збитків через простій обладнання.
Компанія ПГЗП гарантує неухильне дотримання регламенту на кожному етапі ремонту. Якщо магістраль вашої спецтехніки або верстата втратила герметичність, зв’яжіться з нашими інженерами для технічної консультації або доставте пошкоджений зразок до нашого сервісного центру для точного дефектування та оперативного виготовлення надійного дубліката.
