Насоси 50НР

Придбати радіально-поршневий нерегульований насос типу 50НР з доставкою по Україні за доступною ціною можна, вибравши модель з потрібними характеристиками на сайті компанії «ПГЗП».

• Асортимент нашої компанії включає десятки найменувань промислової гідравліки та сотні конкретних моделей, в тому числі зразки, які використовуються для вирішення специфічних завдань (на сайт додана далеко не вся продукція – ставте питання нашим фахівцям щодо додаткових розхідників та комплектуючих).
• Ми співпрацюємо лише з перевіреними постачальниками, що документально підтверджують високу якість насосного обладнання.
• Цінова політика «ПГЗП» є цілком демократичною — співпрацюючи з нами, ви не переплачуєте за техніку.

Радіально-поршневі насосні установки використовуються у різних машинах та механізмах. Особливість їх конструкції полягає в перпендикулярному розміщенні осей робочих органів та осей обертання на провідних ланках. Саме за рахунок обертання роторної частини поршні переміщаються у пазах, забезпечуючи зміну об’єму робочої камери. При зменшенні об’єму камери рідина (мінеральна олія) переміщається лінією нагнітання, зі збільшенням — лінією всмоктування.

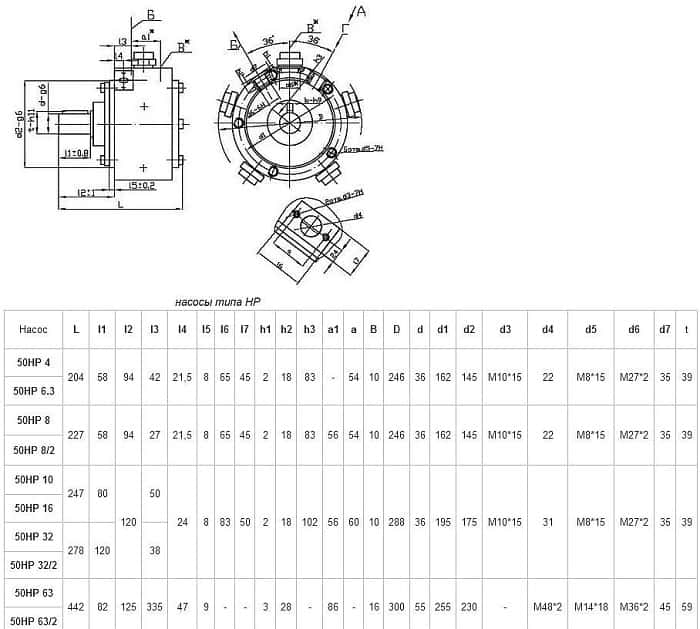

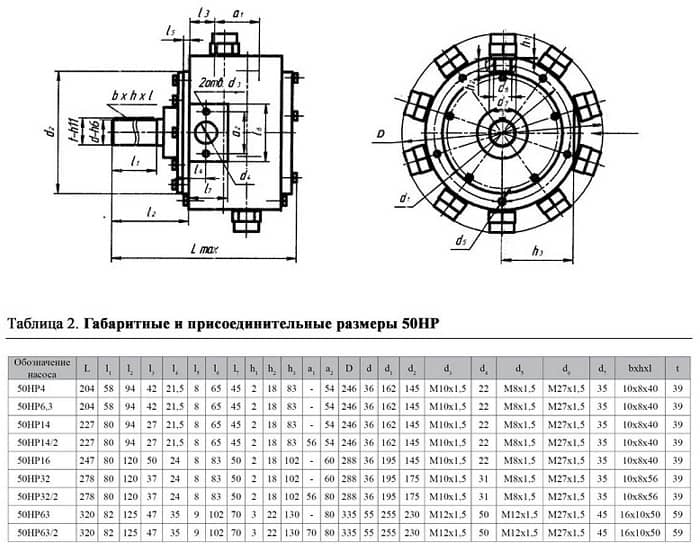

Насос 50 НР: виробник, переваги, технічні характеристики, паспорт, креслення

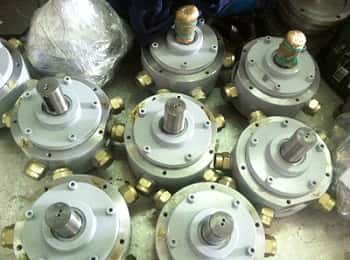

Прикладом досить простих за конструкцією, але при цьому надійних та довговічних радіально поршневих насосів може бути серія пристроїв 50НР.

Насос 50НР: 50НР32, 50НР16, 50НР8, 50НР6, 50НР4

Радіально-поршневий насос 50НР з потрібними характеристиками можна замовити у компанії «Промислова гідравліка України».

Асортиментна лінійка представляє 8 модифікацій, які відрізняються в основному номінальним обсягом – від чотирьох до 63 кубічних сантиметрів.

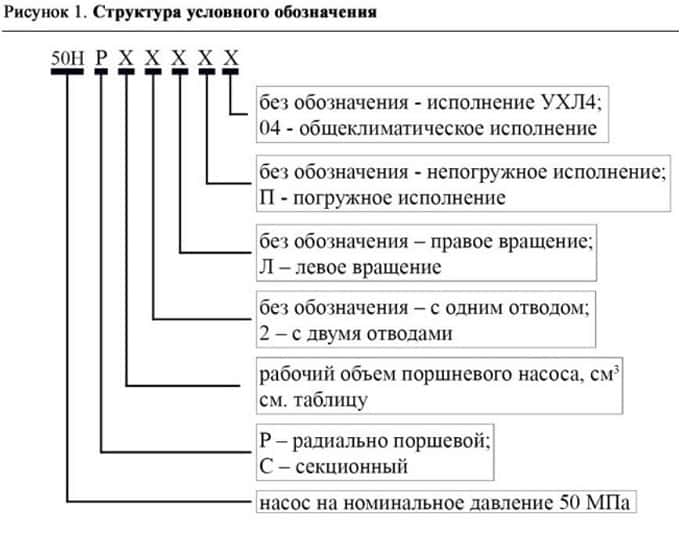

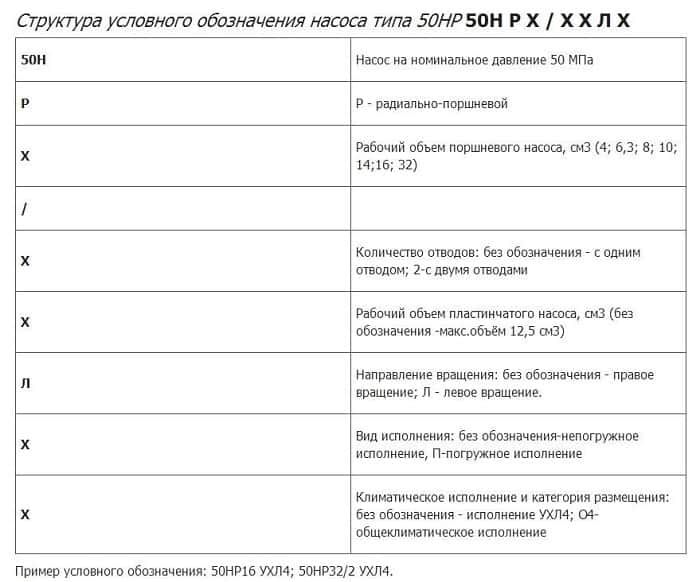

Також в асортиментній лінійці представлені двовідвідні серії 50НР — так, маркування агрегатів 50НР32/2 та 50НР63/2 свідчить про їхню двовідвідну конструкцію.

В основу радіально-поршневих насосів покладено схему радіального розміщення поршнів з рухомою віссю:

1. Привідний вал пристрою має ексцентрикову конструкцію. Як опори валу використовуються два підшипники, що забезпечує зниження тертя і мінімізує знос при русі.
2. На ексцентричну частину валу спирається один (від 4 до 16 кубічних сантиметрів) або два ряди циліндрів.
3. Кількість циліндрів також відрізняється залежно від моделі. Розраховані на 4 або 10 кубічних сантиметрів мають по 3 циліндри в ряду, інші – по 5 циліндрів.
4. Сферичні головки поршнів, які встановлюються в циліндри, спираються на підп’ятники з частинами у відповідь (також сферичної форми). Самі підп’ятники розміщуються у поглибленнях корпусу, утворюючи при цьому рухливе з’єднання (шарнір). Поглиблення з’єднуються спеціально просвердленими каналами, утворюючи колектори, що нагнітають, для рідини.
5. У кожному поглибленні розташовується клапан, який притискається до основи пружинним механізмом.

Всмоктування рідини (мінеральної олії) у внутрішню порожнину пристрою забезпечується через отвір, що підводить. З порожнини (картеру) масло по пазах на ексцентричній частині валу надходить у зазор між циліндром і поршнем – робочу камеру.

При перекритті камери під час зміщення паза ексцентрики її об’єм зменшується. За рахунок цього олія проходить через клапани в колектор, а звідти в гідросистему. Такий принцип роботи забезпечує підтримку постійного тиску за постійного напрямку руху рідини.

Насос 50 НР: 50НР4, 50НР10, 50НР14, 50НР16, 50НР32/2

Серія дуже широка, і представлена ​​з різними характеристиками.

Ключові параметри середовища:

• В’язкість олії – 21 … 265 мм2 / с (Ст).
• Температура – +10 … +50 ° С.
• Тонкість фільтрації – 40 мкм.
• Клас чистоти рідини – 14.
• Температура навколишнього середовища – 0…+50°С.

Насоси 50НР4, 50НР16… — одновідвідні конструкції

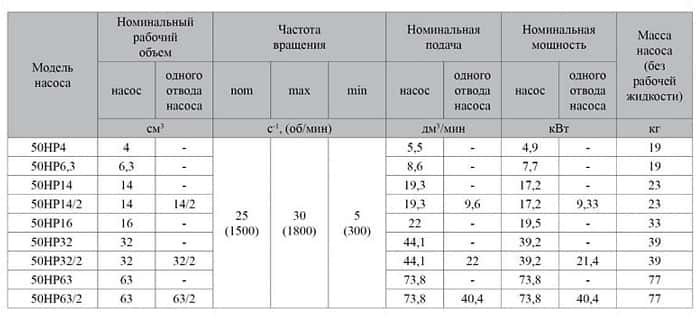

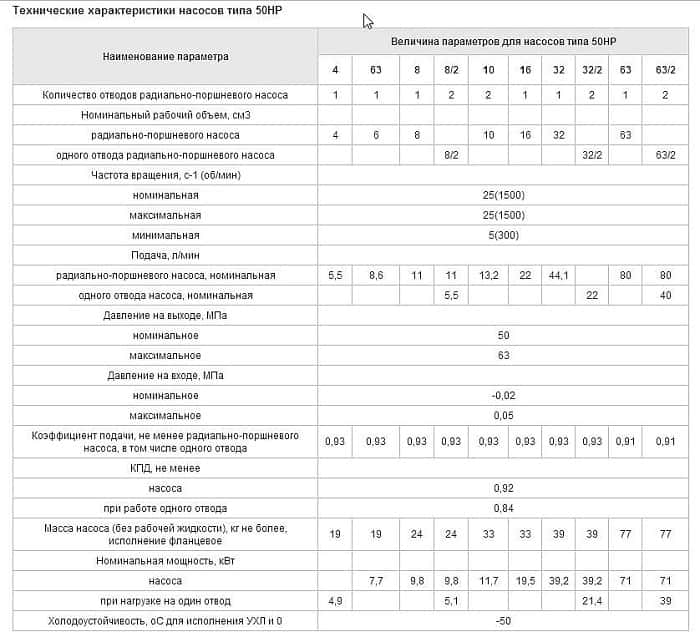

Характеристики одновідвідних насосів серії наводяться у таблиці:

*Всі моделі розраховані на номінальний тиск 50 МПа.
