Якщо говорити про найпоширеніший і найчастіше застосовуваний пристрій у системі гідравліки, то сміливо можна називати розподільник.
Він має різні класифікації, які залежать від багатьох факторів.
Досить популярним є гідророзподільник Р203.
Гідророзподільник Р203 АЛ, АІ, ПЛ використовується в промислових системах, в яких необхідне дистанційне керування роботою силових приводів. Дані пристрої застосовуються при високій витраті олії, коли експлуатація іншого обладнання неможлива. У транспортних засобах мобільної техніки розподільники можуть використовуватися завдяки наявності модифікацій з електроживленням від бортової мережі постійного струму. А в стаціонарному виробничому обладнанні застосовується для автоматизації технологічних процесів та керування циліндрами, двигунами.
Р203 може бути з гідравлічним або ж з електрогідравлічним управлінням. Існує багато особливостей, якими розрізняють ці види – вони описані нижче під асортиментом.
Гідророзподільник Р203: загальний опис та характеристики
Відноситися до золотникових чотирилінійних гідророзподільників, які мають гідравлічне, електрогідравлічне управління. Важливою функцією цього механізму є регулювання потоку робочої рідини у всій системі гідравлічної.
Гідророзподільник Р203 – аналог апарату ВЕХ20, ВХ20.
У кожному пристрої є комплектуючі, від яких залежить робота машини. У розподільниках цим органом виступає золотник. Він переміщається під впливом зовнішнього тиску вздовж осі, перекриваючи чи відкриваючи канали подачі гидрожидкости. Золотник виконаний у формі циліндра з поперечними проточками, через які у відкритому положенні протікає олія. Цифра «20» у маркуванні означає діаметр трубопроводів, що підключаються до пристрою (умовний прохід).
Саме обладнання має свої підвиди, і розрізняють їх за такими конструктивними відмінностями: тип управління, способи приєднання, тип живлення, гідросхема, позиційність, спосіб встановлення запірного органу, маркування самого пристосування.
Купити Гідророзподільник Р203 Україна, Запоріжжя, Київ…
У нас діє 3 цінові діапазони: роздріб, опт, дилерство!
Надаємо гарантію на наше обладнання: 1 рік.
МОЖЛИВА БЕЗКОШТОВНА ДОСТАВКА ПО УКРАЇНІ!
Зателефонувати нам:
Ціни (роздріб, опт, дилерство) можна дізнатися у наших спеціалістів.

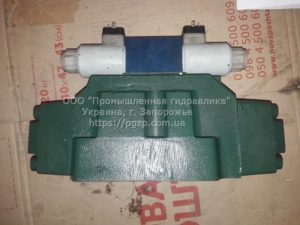

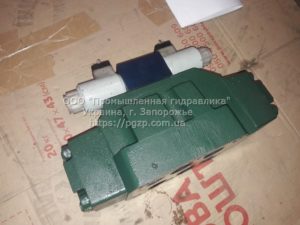

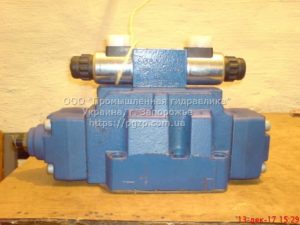

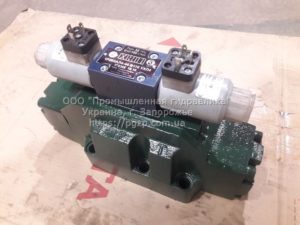

Гідророзподільник Р203 АЛ 14
Гідророзподільник Р203 АЛ 24
Гідророзподільник Р203 АЛ 34
Гідророзподільник Р203 АЛ 44
Гідророзподільник Р203 АЛ 64
Розподільник Р203 АЛ 574
Гідророзподільник Р203: вид керування
Табл. 2. Види та їх відмінності:
| Гідравлічне | Електрогідравлічне |
| При цьому виді до механізму підводять керуючі лінії, в яких протікає мінеральна олія. Запірний орган переміщається за рахунок впливу на нього зовнішнього тиску, перекриваючи основні лінії подачі робочої рідини. | При цьому виді управління відбувається за допомогою так званого пілота. З себе він є невеликим електромагнітним механізмом, який прикріплюється до корпусу самого пристрою. Коли надходить напруга з його котушки індуктивності, він перекриває лінії і з цього переміщає золотник. |
У маркуванні позначається так: якщо гідравлічне, то «І», а якщо електрогідравлічне, то залежно від типу:
- За рахунок двох електромагнітів із поверненням золотника («Л»).
- За допомогою двох електричних магнітів із фіксованим положенням запірного органу («Ж»).
- За рахунок одного магніту зі способом пружинного повернення золотника (Е).
Гідророзподільник Р203: спосіб приєднання
У лінії управління, які використовуються для переміщення золотника, олія може надходити як із загальної з основним потоком магістралі, так і безпосередньо підводитися від насоса.
І так само відбувається відтік робочої рідини таким же способом.
Існує класифікація у тому, який спосіб приєднання має і яка цифра у маркуванні, якою можна відразу визначити спосіб.
Класифікація розрізняє гідророзподільник з незалежним та основним потоком, де злив може бути також незалежним, загальним.
Гідророзподільник Р203 тип електроживлення
Даний вид обладнання розрізняють за видом електричного струму, що використовується, і рівнем напруги електроживлення. Які у свою чергу мають класифікацію в залежності від типу струму і напруги. У кожному умовному позначенні цей фактор записується буквами:
- “В” – змінний струм (110, 220В).
- “Г” – постійний струм (24В).
Гідророзподільник Р203: гідравлічна схема
Підвид функціонує за певними схемами розподілу потоків – кожному номеру гідросхеми відповідає фіксована кількість положень золотника, а також напрямків перебігу мінеральної олії.
Важливо! Номер у маркуванні вказує на схему основного розподільника, а не пілота. Графічне зображення наноситься на корпус пристрою.
Перед покупкою варто уважніше розглянути та переконатися, що це той механізм, який потрібний.
Гідророзподільник Р203: позиційність
Позиційність пристосування – кількість фіксованих положень золотника у самому механізмі. Р203 може бути двопозиційний та трипозиційний.
Табл. 3. Особливості позиційності
| Двохпозиційний | Трипозиційний |
| Запірний орган має лише два крайні положення. До цих пристроїв належить гідросхема «547». | До двох крайніх положень приєднується середнє нейтральне. До таких механізмів відносяться всі схеми, що залишилися. |
Гідророзподільник Р203: спосіб встановлення золотника
Після зняття навантаження запірного органу він повертається в нейтральне положення або за допомогою пружин, або під дією тиску масла. Відповідно до даної ознаки в агрегатах передбачені два способи встановлення даного комплектуючого: пружинне, гідравлічне повернення (позначається «А», «Б»).
Гідророзподільник Р203: номер конструкції
Механізм може випускатися у двох виконаннях залежно від використовуваного пілота – керуючого апарату. Перша цифра в позначенні означає номер конструкції, який відповідає одному з таких пілотів: «1» — обладнання з умовним проходом 6 мм, а «2» з 10 мм. Від цього параметра залежить масогабаритні характеристики конструкцій.
Гідророзподільник Р203: купити в Україні.
Якщо ви хочете придбати якісне агрегати за найвигіднішими цінами, то все просто. Зверніться до нас. Ми зробимо все у кращому вигляді. Для вас ми пропонуємо тільки найкращі товари, які є на нашому складі. Так що можете не переживати про не якісність коли замовлятимете що-небудь. Для кожного клієнта у нас створені найоптимальніші та найкомфортніші умови для співпраці, такі як: прийнятна ціна, різноманітні знижки, акції, подарунки, швидка доставка, різні способи оплати та багато іншого. На безкоштовній консультації ви зможете докладніше дізнатися про послуги компанії, а також різні товари з нашого каталогу.
Так само у нас можна придбати: насоси, пневморозподільники, гідромотори, гідравлічні клапани, фільтри, регулюючу апаратуру, інші гідророзподільники.
