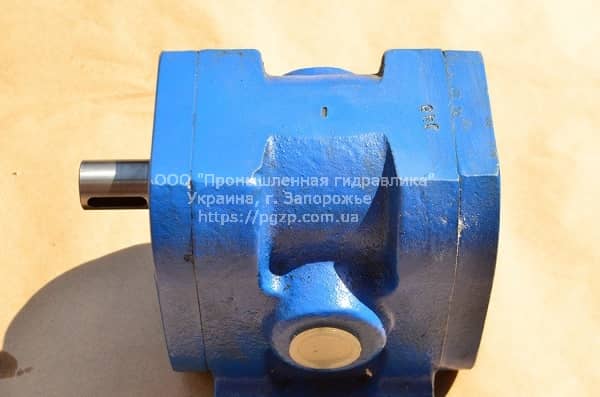

Шестеренний насос Г11-25, Г11-24, Г11-23, Г11-22, Г11-11

Насос є необхідною частиною у гідравлічній системі всіх механізмів. Відповідає цей апарат за перекачування робочої рідини у приводі. Одним із найпопулярніших є шестеренний насос. Він є універсальним, може перекачувати чисту рідину, в’язку суміш.

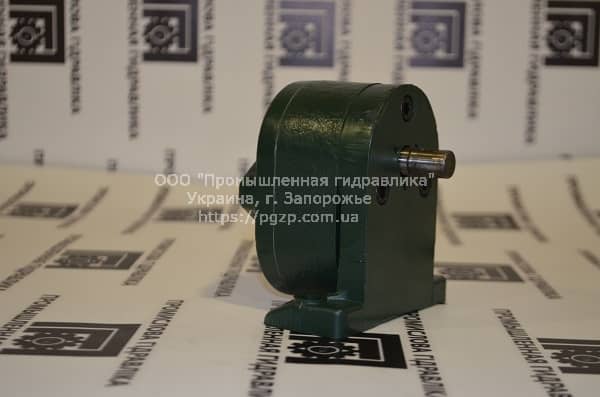

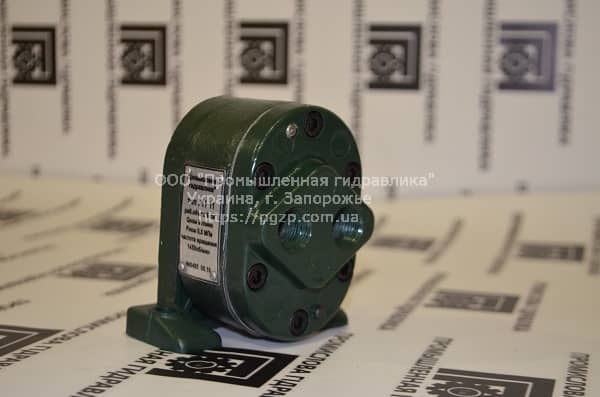

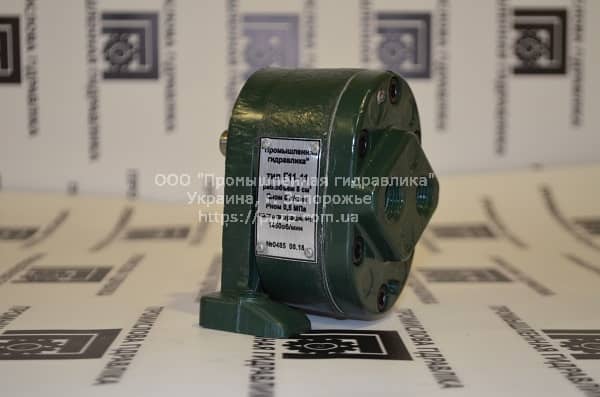

Шестеренний насос Г11-11, Г11-11А, Г11-22, Г11-22А, Г11-23, Г11-23А, Г11-24, Г11-24А, Г11-25, Г11-25А: опис серії

Застосовуються створення необхідного номінального тиску у різних гідравлічних системах промислового устаткування, техніки. При застосуванні даних апарату слід використовувати олію з в’язкістю 10-500 мм2/с. з робочою температурою 10-60 градусів за Цельсієм.

Гідравлічна система технологічного обладнання обов’язково повинна мати фільтруючий елемент. Він може бути встановлений на нагнітальній або лінії, що відводить. Для тривалої роботи агрегату слід застосовувати рідину не нижче тринадцятого класу.

При виробництві механізму застосовують такі матеріали:

• Корпус виготовляють із чавунного металу.
• Кришка корпусу відливається із алюмінієвого сплаву.
• Шестерні виготовляються із високоякісної сталі, оснащеної спеціальними присадками. Присадки надають необхідних властивостей, значно збільшують ресурс пристрою. В окремих модифікаціях шестерні покривають різними антикорозійними покриттями.
• Ущільнення валу-манжетне.

Важливо! Нижня, верхня межа в’язкості обмежується конструктивними особливостями пристрою. Особливості можуть бути різними залежно від конкретної модифікації.

Насос Г11: характеристики модифікацій

Насос Г11-22, 22А

Призначені для нагнітання у системі машин різного обладнання номінальною подачею до 12/18 літрів за хвилину. В’язкість допускається від 15 до 400 мм2/с. Агрегат є установкою, зібраною на одній плиті. Вона складається з насоса, відповідного необхідної потужності електродвигуна.

Напрямок обертання модифікації правий. Привід обов’язково монтується через пружну гумову муфту. У разі заклинювання зубчастих коліс муфта зруйнується, запобігає поломці. Сполучна муфта необхідна не тільки з метою запобігання руйнуванню, вона також гасить коливання, компенсує неспіввісність валів електромотора, насоса. За спеціальним замовленням можна виготовити обладнання з лівим напрямком обертання.

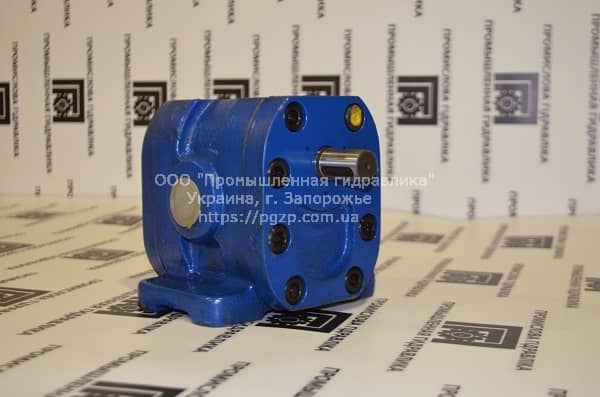

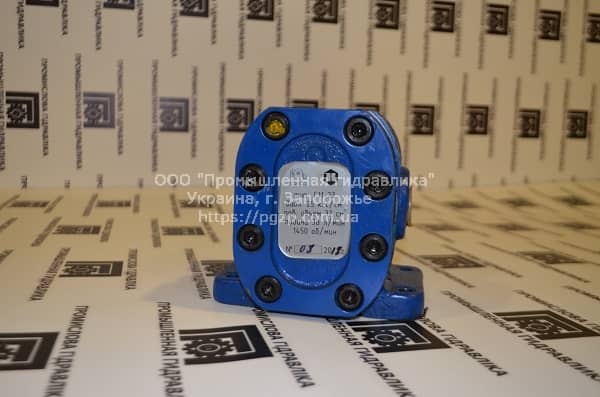

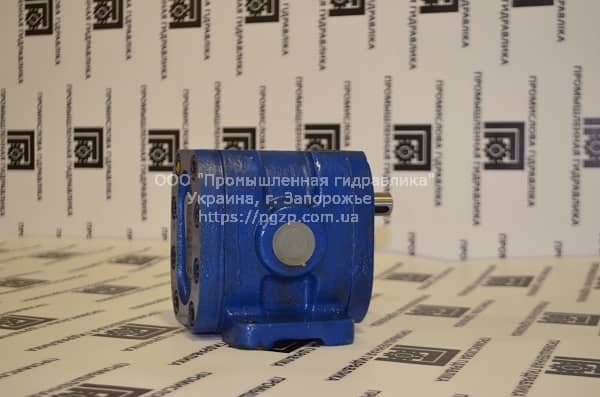

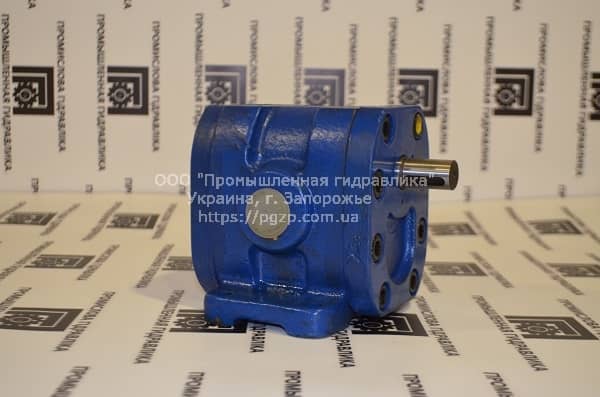

Насос Г11-23, 23А

Модифікація, що має об’єм 22,4 см3, здатна забезпечити номінальну подачу масла до 36/24 літрів за хвилину.

Нижня межа в’язкості обмежена змащувальною здатністю рідини, що перекачується, а верхня межа потужністю електричного двигуна всмоктувальною здатністю самого пристосування. Олійний фільтр має бути тонкість фільтрації не більше 45 мікрометрів.

Шестеренний насос Г11: розшифровка маркування

Позначення розшифровується так:

• Г11. Це означає, що шестеренний насос кріпиться на лапах.
• 2. Цифра означає другу групу агрегату до 2,5 МПа.
• 3. Типорозмір.
• А. Якщо в маркуванні присутня буква «А», то це означає, що в конструкції зменшена подача. Якщо така буква відсутня, то шестеренний насос має свою звичайну номінальну подачу.

Табл.1 Насос Г11 24, 24А, 25, 25А: короткий опис характеристик

Усі насоси виготовляються за вимогами ГОСТ.
