Золотниковий гідророзподільник ВЕ6 випускається за стандартами ГОСТ.
Передбачені для функціонування гідросистем машин, верстатів. Виконано за світовим стандартом «СЕТОР».
ВЕ6 ідентичний за параметрами, за способом кріплення, установки, вимогами експлуатації інших механізмів виробників з інших країн.
Перевіряємо працездатність кожного пристрою перед відправкою клієнту. Імовірність шлюбу дорівнює нулю.
Вся продукція постачається із документами: паспорт, сертифікація.
Аналоги: РХ06, РЄ6.3, 4WE6.
Гідророзподільник ВЕ6 Г24 УХЛ4 В110 В220: характеристики
| Умовний прохід | 6 мм. |
| Витрата | 16-25 л/хв. |
| Тиск | 32 МПа. |
| Вага | 1,95 кг. |
| Схема | 14, 24, 34, 44, 64, 574, 574А, 574Е. |
| Повернення золотника | За допомогою пружини. |
Гідророзподільник ВЕ6: загальна інформація.
Це чотирилінійна конструкція з електромагнітним керуванням. Залежно від модифікації йому властива одна або дві котушки, що управляють (двох або трипозиційний). Працює на мінеральній олії з кінетичною в’язкістю до 310 ст. Необхідна температура не менше +10°C, не більше +50°C, при температурі середовища до +45°C. Також існують підвиди, які залежить від безлічі різних чинників.
Гідророзподільники випускаються згідно з ГОСТ 24679, застосовуються в такому обладнанні:
- Гідророзподільники для гідравлічних пресів та їх гідроприводів. К14, К21, К23, К30, К31, К25, К25, К27, К55, К35, К36, К37, К60, К61, К62, К63, К64, К65, К40, К41, К42, К43, К44, К45, К7 К71, К72, К73, К74, К75, К19, К01, І13, П32, П60, П61, П63, П31, П34, П33, А61, А62, А63, А68, КД2122, КД2124, КД2126 П6328Б, П6330, П6334…
- Гідророзподільники для гідроприводів витягів. Вантажні будівельні: C-447 М (С447), C-867, С-953-1, Н57, ТП-3 (С598), ТП3А (С-598А), ТП-5-1 (ТП5), ТП-12 ( ТП9), ТП14, ТП-16, ТП-17, ПГ-500, ПГМ-8633, ПГС-500А (ПГС500А01), ПГС-500В, ПГС500М, ПМГ1-Б, ПМГ-1-Б-500 (-01; 02;-03), ПМГ-1-Б-76103, ПМС-500… Безканатні ПР1-156, ПР1-172.
- Різних промислових машин
- Будівельної техніки
- Сільськогосподарських комплексів
- Аграрної техніки
- Металорізальних комплексів
- Машини дорожньої техніки.
Першорядне призначення апарату – це регулювання напряму робочої основи гідросистем різного роду.
Регулювання полягає такими діями:
- поправка траєкторії напряму;
- запуск;
- припинення.
Середнє напрацювання вщент — не менше 1,5 мільйона циклів. Устаткування має малу (порівняно з іншими) пропускну здатність для гідравліки, тому в невеликих установках, таких як прес до 50т, можуть виконувати основне завдання, властиве гідравлічному розподільнику змінювати потік олії та керувати виконавчим органом (гідроциліндр, гідромотор). Такі параметри характерні для легкої промисловості (знову-таки станції для пресів, домкратів, витягів, термопласт автоматів тощо).
У нас діє 3 цінові діапазони: роздріб, опт, дилерство!
Надаємо гарантію на наше обладнання: 1 рік.
МОЖЛИВА БЕЗКОШТОВНА ДОСТАВКА ПО УКРАЇНІ!
Зателефонувати нам:
Ціни (роздріб, опт, дилерство) можна дізнатися у наших спеціалістів.
Золотниковий розподільник ВЕ6: опис схем та серії.
Гідророзподільник ВЕ6.14
Як було зазначено, №14 вказує на те, що є три позиції. З цих позицій “0” є середнім станом, де розміщені лінії, які в даному випадку з’єднані між собою. Апарат із двостороннім регулюванням. Привід – електромагнітний. Для стаціонарної конструкції використовуються з напругою електроживлення 110В, 220В відповідно. В екскаваторі, бульдозері, крані використовуються конструкції з живленням від бортової електромережі постійного струму (Г12, Г24).
Гідророзподільник ВЕ6.24
На малюнку зображено, що з чотирьох ліній середньої стійки замкнена тільки одна. Стрілками вказані канали, напрямок рідини і як вона протікає. Встановлюється у гідросистемах стаціонарного пристрою, мобільної техніки. Контроль над апаратом – двостороннє перемикання. Випускаються модифікації, розраховані на напругу із постійним, непостійним струмом. Унікальність: якщо канали А, Б з’єднані з гідроциліндром так, що поршнева порожнина з’єднана з А, а штокова з Б, то в нейтралі гідроциліндр висуватиметься в бік штокової викладини за рахунок різниці корисних площ в штоковій, поршневій порожнинах. А за рахунок закритої зливальної лінії «Т» поршнева порожнина гідравлічного циліндра поповнюватиметься рідиною зі штокової викладини, тим самим приводить його в рух швидше, ніж за будь-якого іншого положення.
Гідророзподільник ВЕ6.34
Так само як 24, 34 налічує одну замкнену лінію, а три повідомлені між собою. Також є трипозиційною. Де “а” це ліве розташування, а “b” – праве. Також є гідравлічний розподільник. Керованість – двостороннє, реалізується за допомогою двох котушок. Найчастіше цю модель можна зустріти як пілота на моделях з великим умовним проходом, таких як ВЕХ16, 1Р203, 4WEH20, 4WEH16, ін.

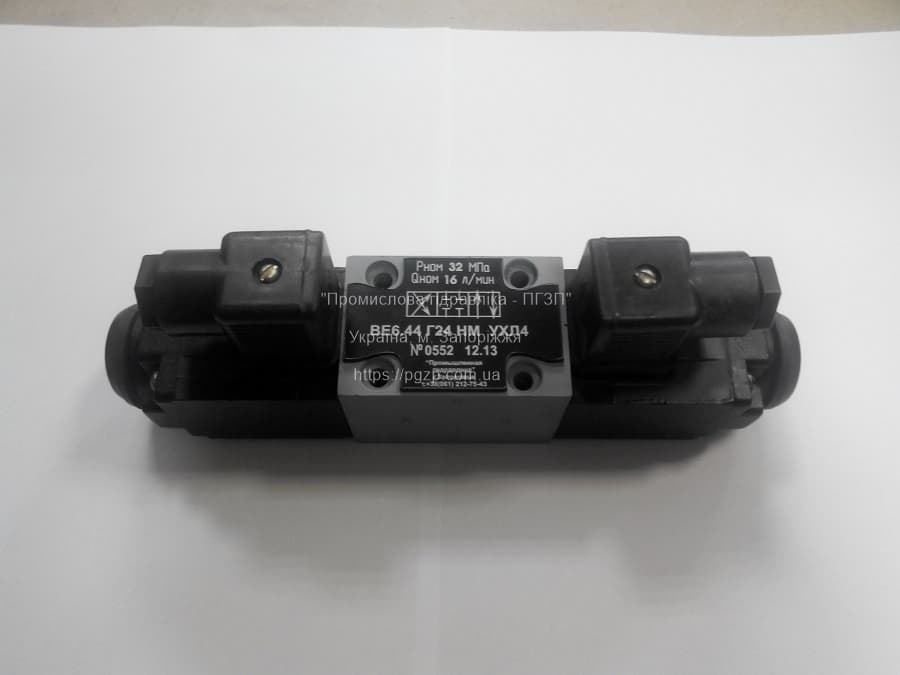

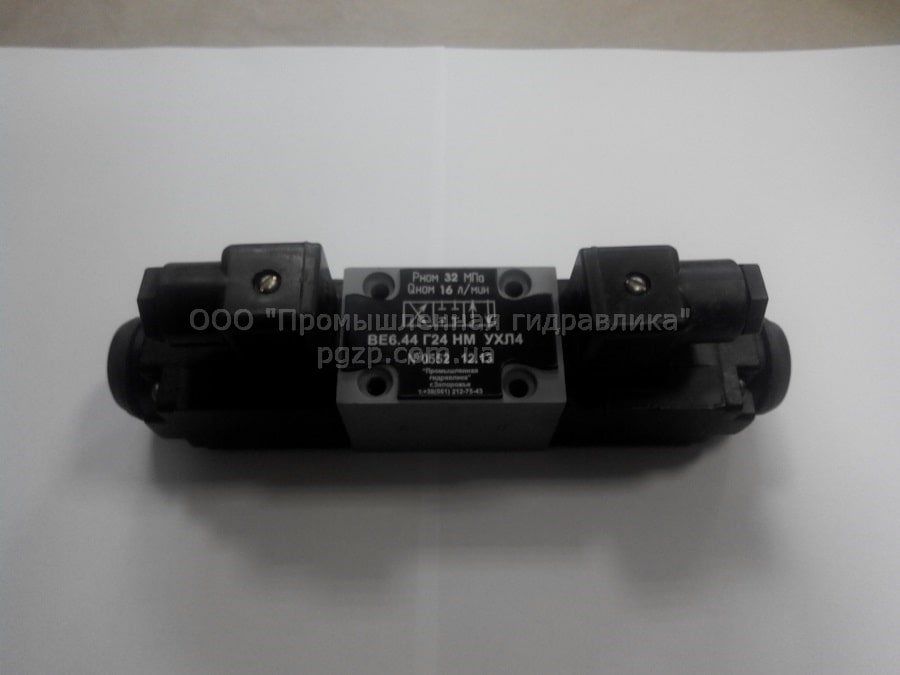

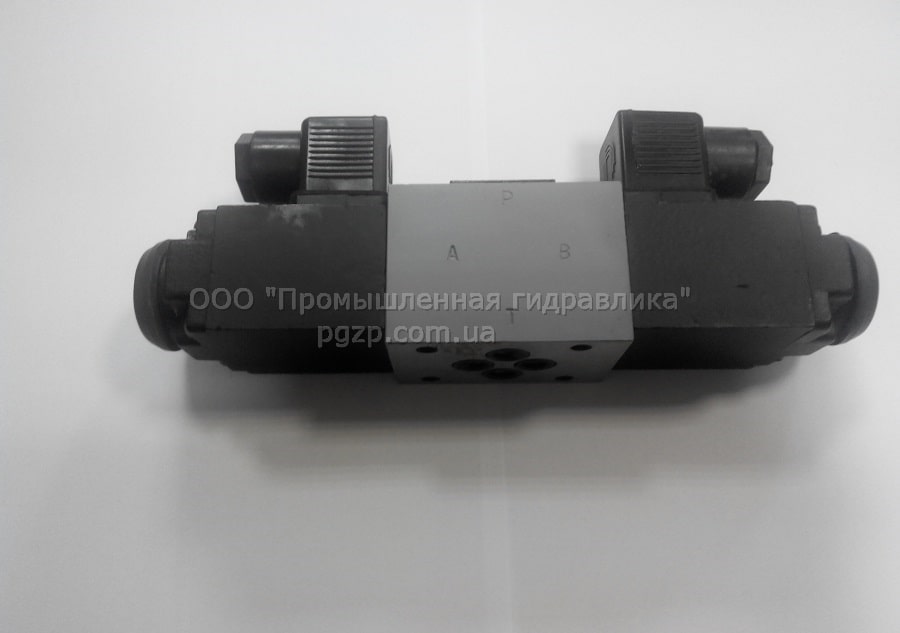

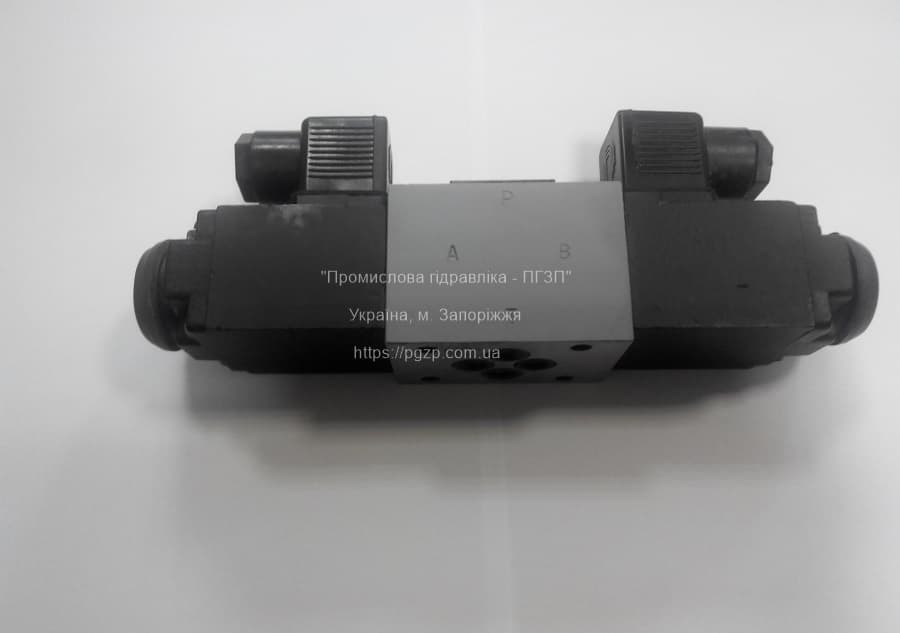

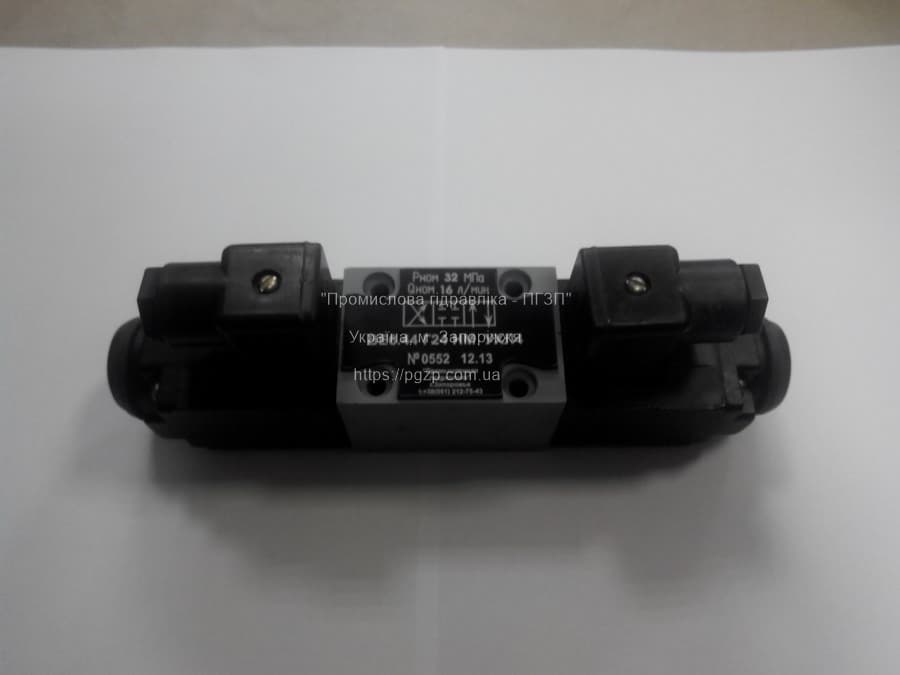

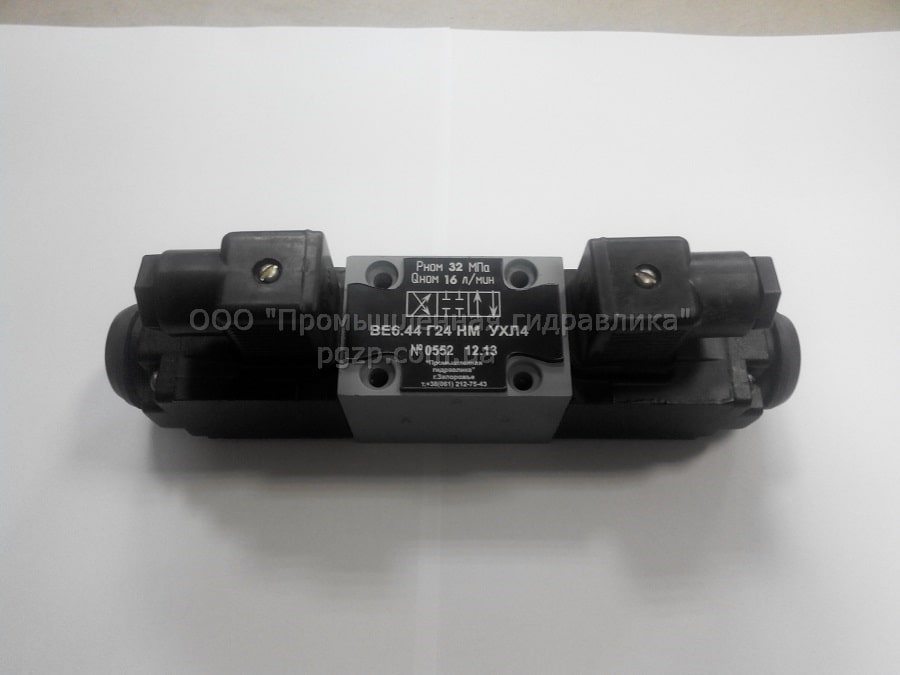

Гідророзподільник ВЕ6.44
Усі лінії замкнені. “Р” – підведення. “Т” – відведення. Стрілки вказують, куди рухається рідина гідроприводу. Відрізняється від попередньої моделі, схема розподілу потоку. Даний вид гідросхеми часто зустрічається в системах з декількома органами управління, або за наявності розвантажувального клапана.

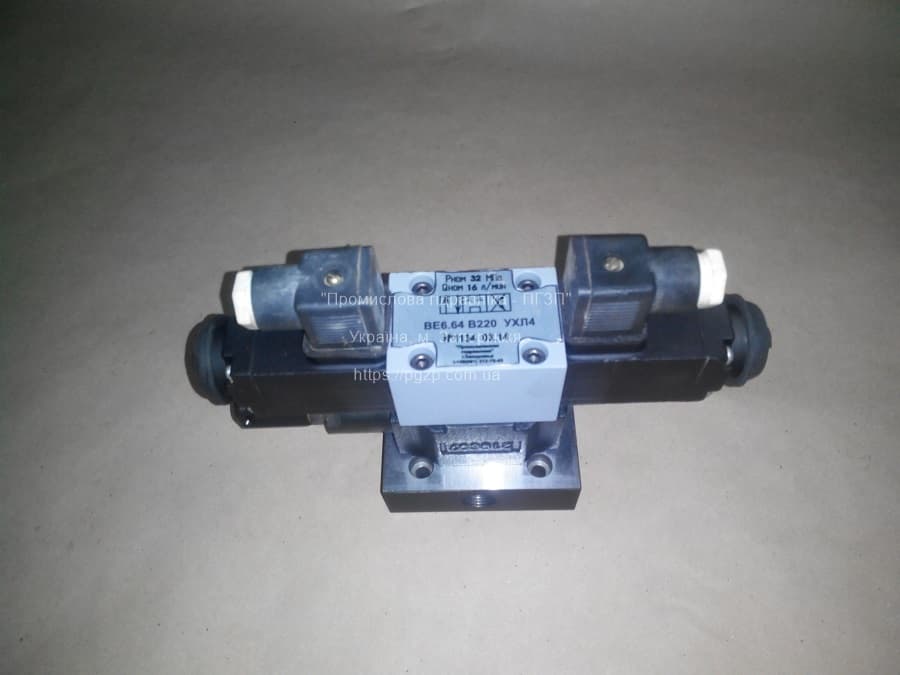

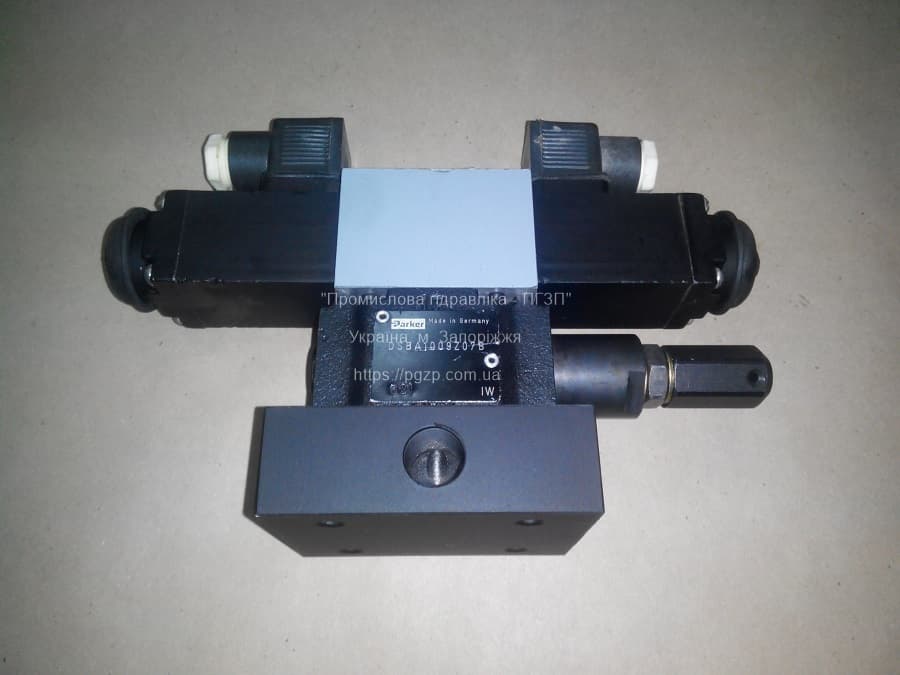

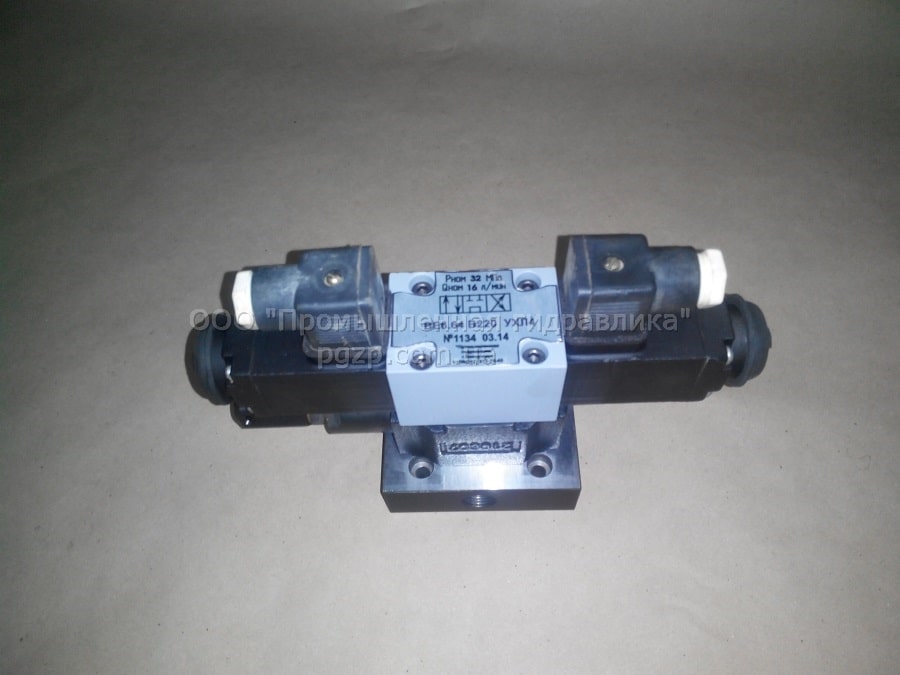

Гідророзподільник ВЕ6.64
Тут канали “Р”, “Т” з’єднані між собою в нейтралі. “А”, “В” знаходяться закритими. Так само, як усі попередні, №64 має так само трипозиційне розміщення золотника. Контроль над золотником – електромагнітний. Чималу популярність дана схема набула за рахунок свого середнього становища, т.к. може експлуатуватись у гідросистемах без розвантажувального гідроклапану, тим самим не перевантажуючи насос.

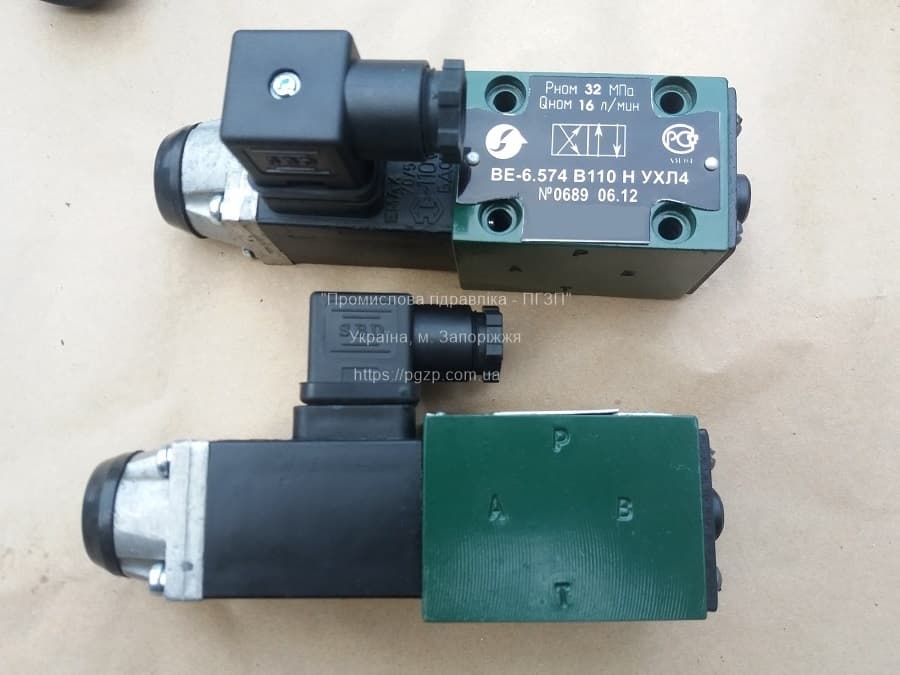

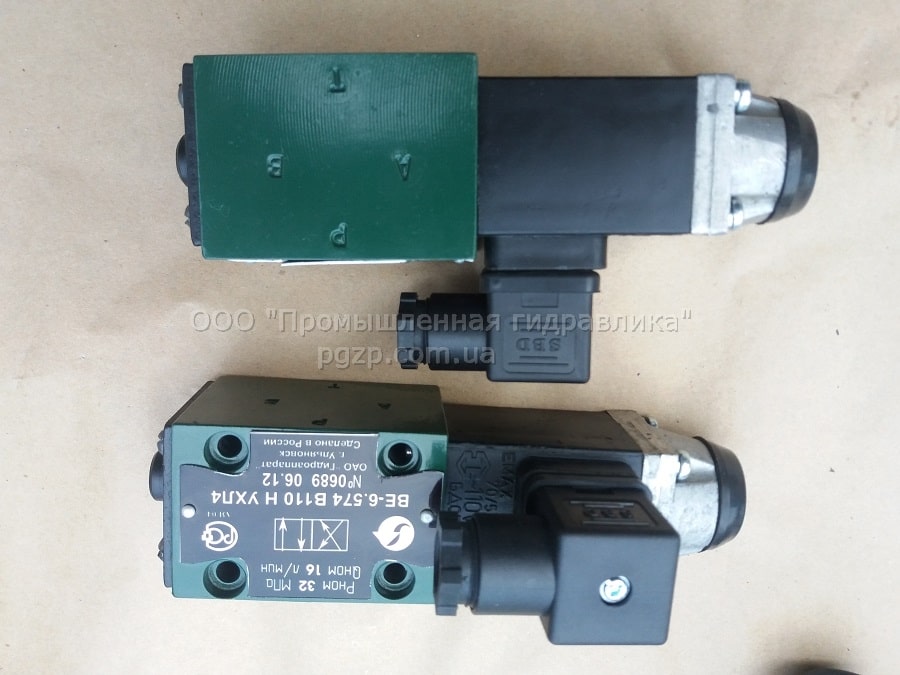

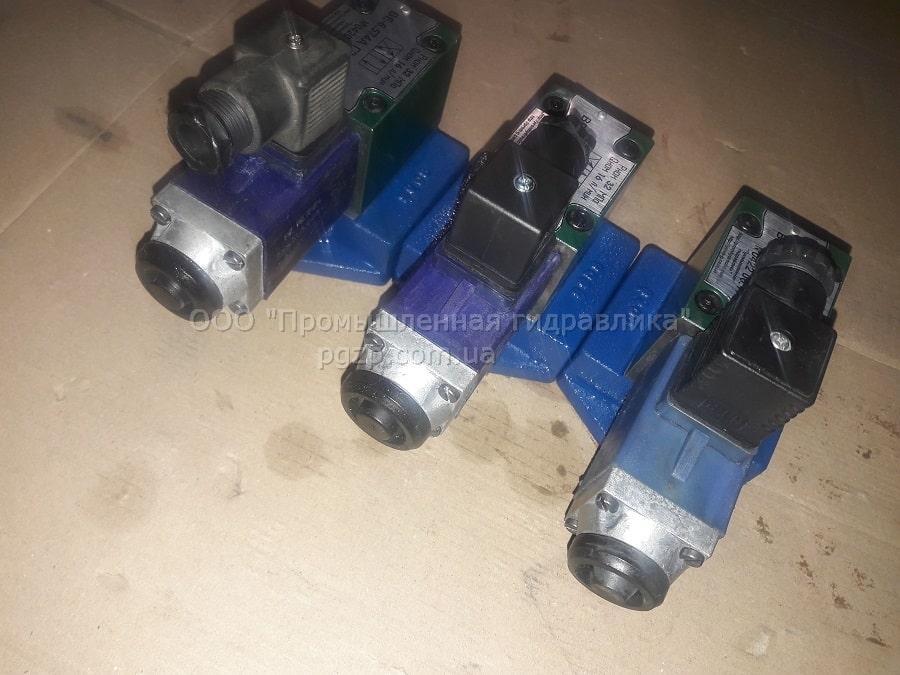

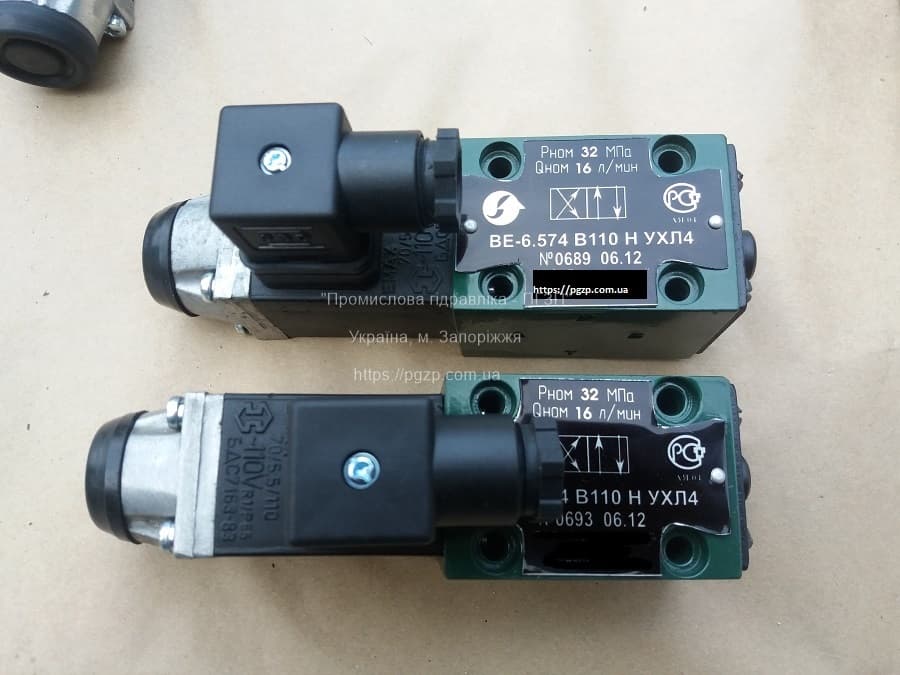

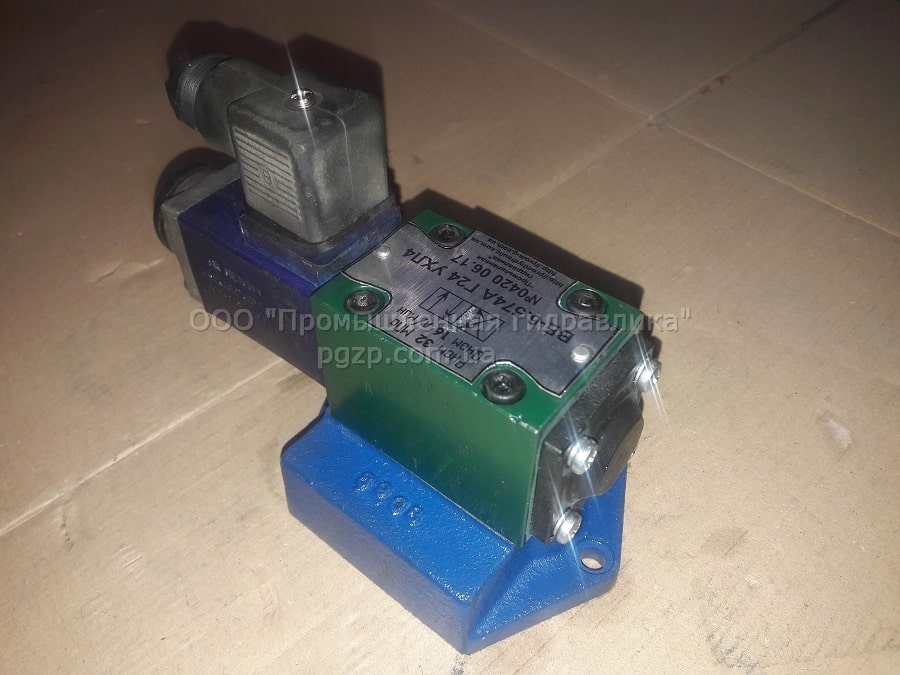

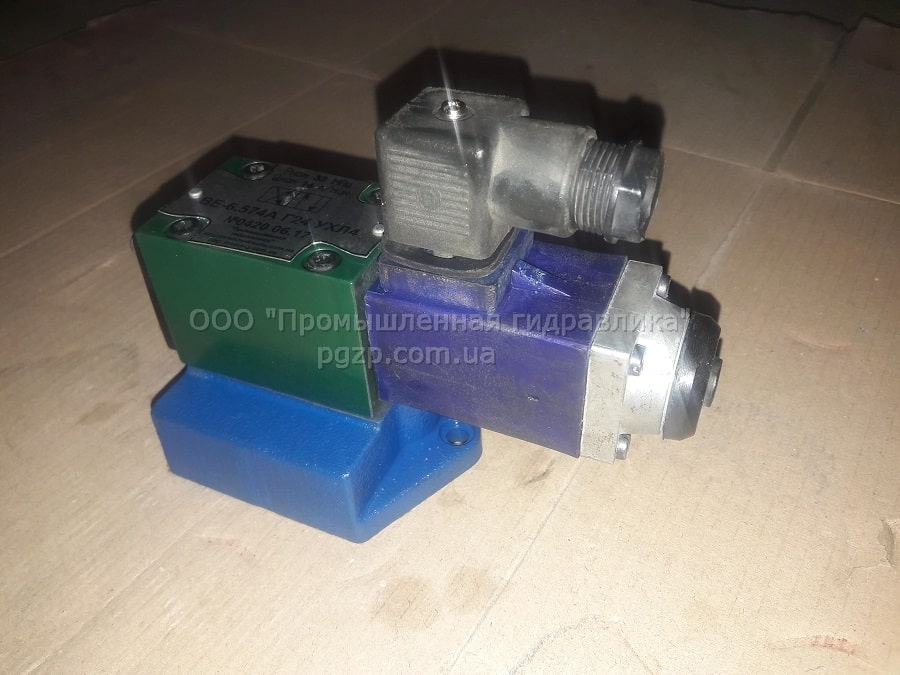

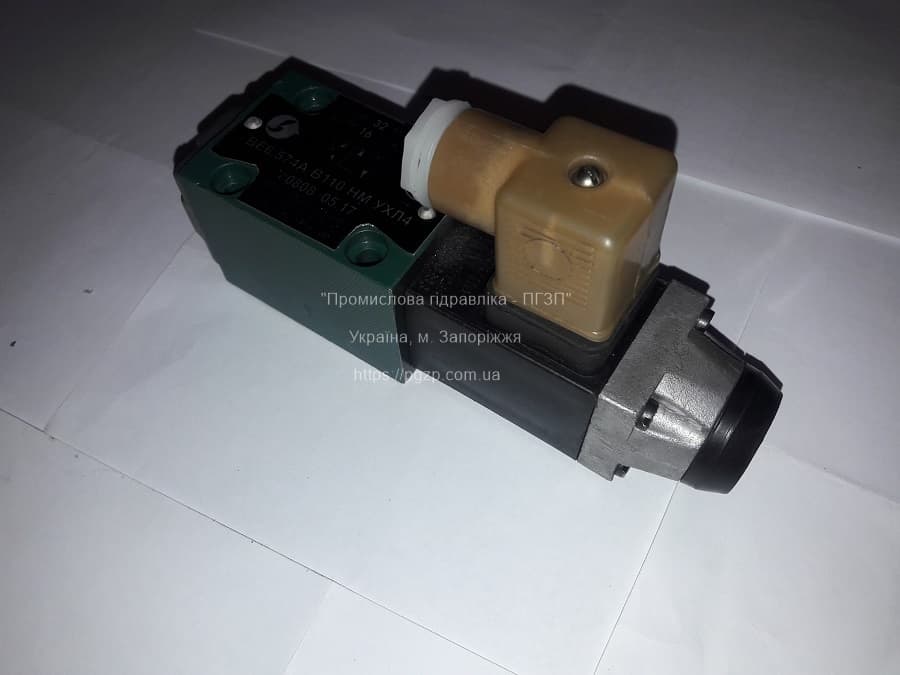

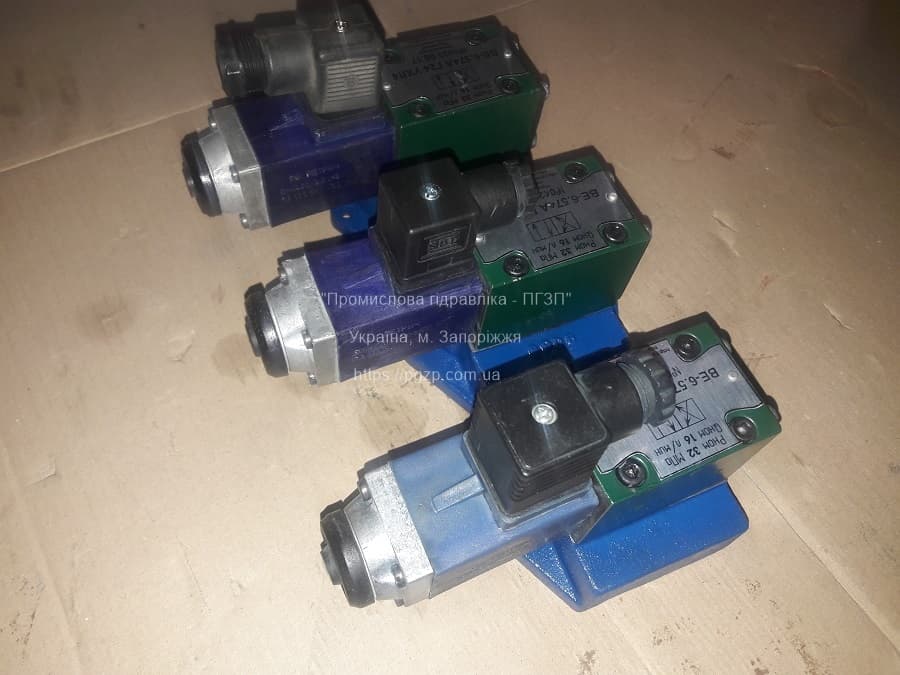

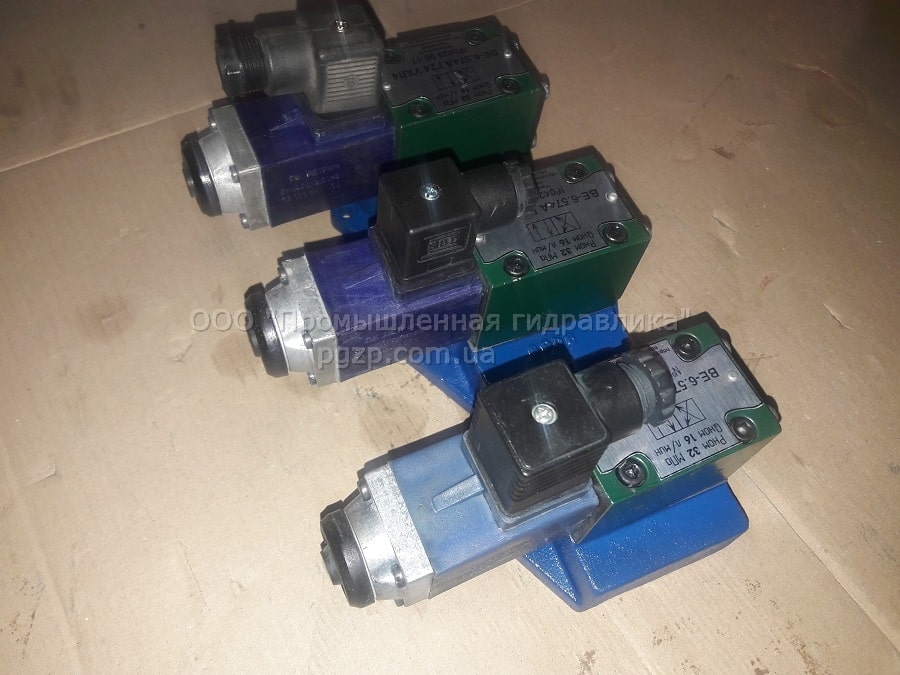

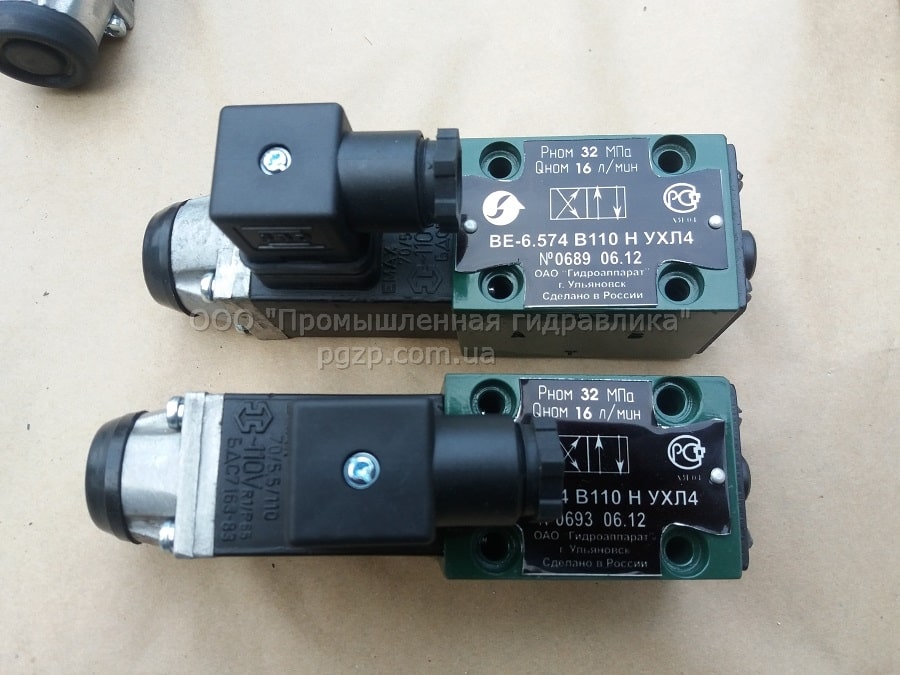

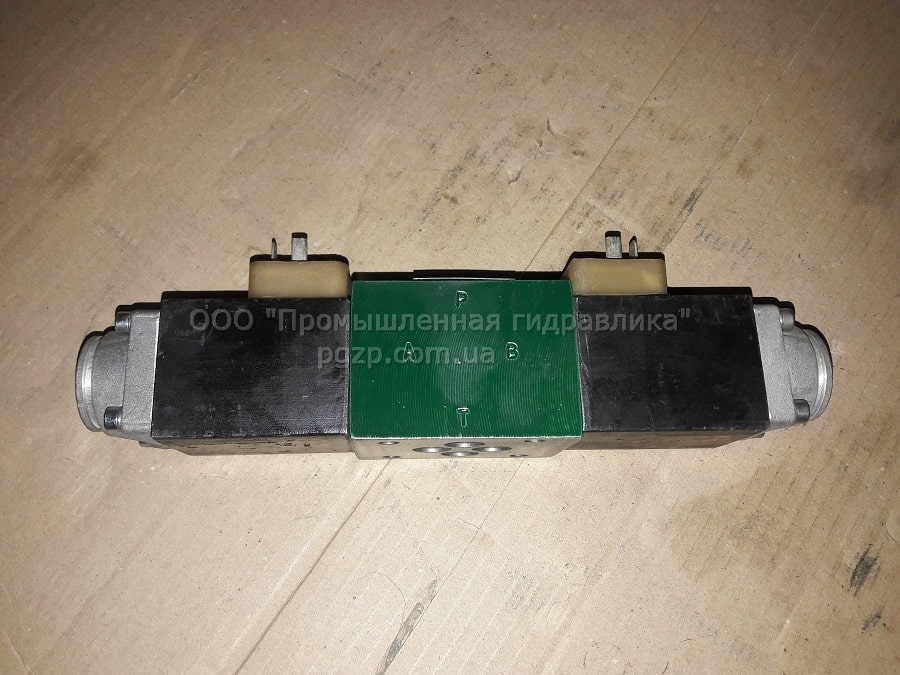

Гідророзподільник ВЕ6.574, 574а Г24
Відмінністю є те, що у схеми лише 2 позиції. А саме лише ліве та нейтральне положення розподільника. Гідророзподільник із одностороннім перемиканням золотника. Можуть випускатися як на напругу постійного струму, так і змінного. Часто зустрічаються на розвантажувальних вузлах як управління тим самим розвантаженням.
Гідророзподільник ВЕ6.574Е
Так само показано, що існують тільки позиції з нейтральним і правим розташуванням золотника в системі приводу. Особливість 574 дозволяє використовувати гідроелектроклапан тоді, коли потрібно підняти гідроциліндр (домкрати, преси, ін.). Повернення відбувається під тиском власної ваги.

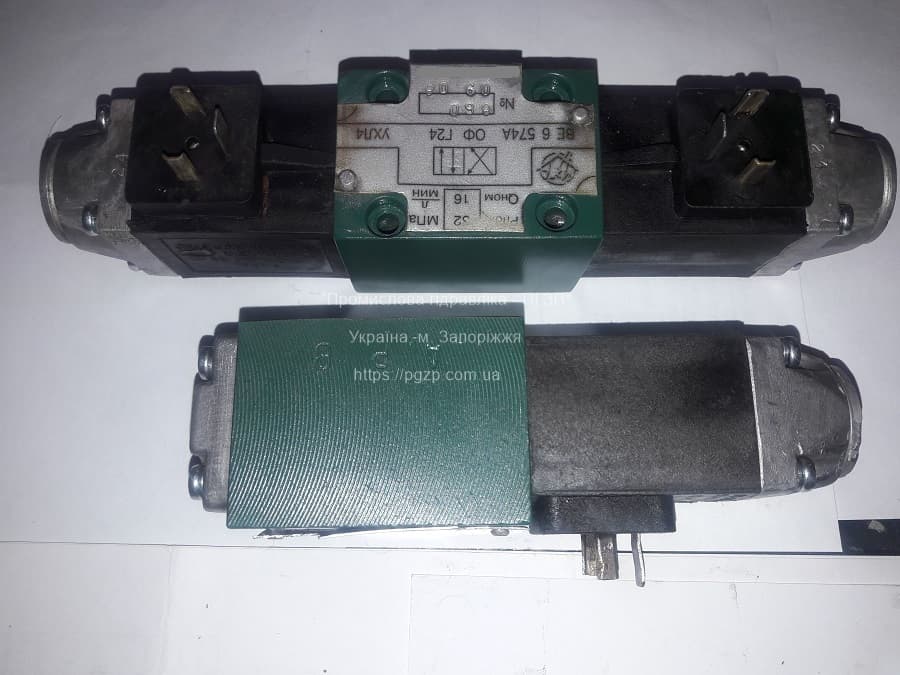

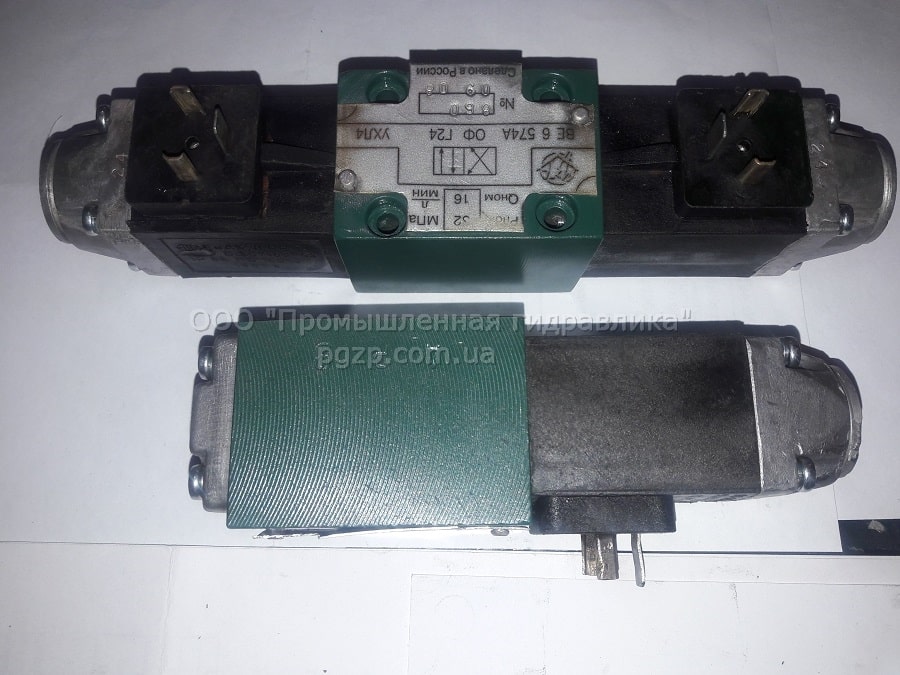

Гідророзподільник ВЕ6.574А ОФ
Те ж, що ВЕ-6.574А, тільки тут двостороннє електромагнітне управління і фіксація рухомої частини крайніх положень.
Застосування гідророзподільника ВЕ6 у промисловості
У важкій промисловості виконують важливу роль, тільки вже не як головний орган управління, а як допоміжний, будь то пілотом більшого пристрою, такого як ВЕХ16 (4WEH16), Р203, Р323, або розвантажувальних пристроїв.
Під використанням важкої промисловості маються на увазі машини, олії, які мають значно збільшений витрата робочої рідини, ніж 32 л/хв. Тому такі верстати, олії часто використовуються на великих виробничих підприємствах. Яскравим прикладом використання як додаткових інструментів управління є листогиб із зусиллям 120 тонн це ІБ-1430а, тут розподільники керують відкриттям та замиканням гідрозамків, які змінюють потік, що призводить агрегат до роботи.
Також використовується як пілот клапана, який при вимкненому електромагніті розподільника розвантажує всю гідросистему верстата. Електрокеровані клапани типу ВЕ з умовним проходом 6мм у ролі допоміжної апаратури можна зустріти на прохідницьких комбайнах КСП-32, ін. Тут виконують роль пілота гідророзподільника 1Р203.
