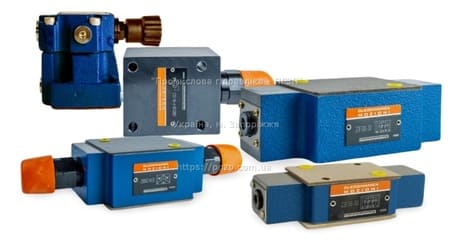

Гідроклапани Oleodinamica Mozioni

Гідроклапани є важливими компонентами гідравлічних систем, забезпечуючи їх ефективну та безпечну роботу.

Вони спрямовують, регулюють та зупиняють потік, тим самим впливаючи на роботу виконавчих механізмів.

Без цих пристроїв неможливе точне керування робочими органами, підтримка заданих параметрів роботи та захист системи від пошкоджень.

У цій статті розглянемо запобіжні та редукційні клапани, гідрозамки, дроселі та регулятори витрати виробництва Oleodinamica Mozioni, їх особливості та характеристики.

Клапани гідросистем. Призначення та класифікація

Призначення гідравлічних клапанів

Гідроклапани служать для:

Управління напрямком потоку. Дані механізми регулюють напрямок та обсяг потоку робочої рідини. Це дозволяє керувати швидкістю та напрямком руху виконавчих механізмів, таких як циліндри та гідромотори, забезпечуючи їх роботу в потрібному режимі.
Регулювання тиску. Гідроклапани контролюють та підтримують заданий рівень тиску в гідросистемі. Вони запобігають надлишковому тиску, який може пошкодити компоненти системи або призвести до відмови обладнання.
Контроль швидкості. Регулюючі швидкість потоку робочої рідини, гідроклапани забезпечують плавний рух гідроактуаторів та точність позиціонування.
Захист системи. Гідроклапани захищають гідросистему від перепадів тиску, кавітації та інших негативних дій. Вони автоматично скидають тиск при перевищенні допустимих значень.

Класифікація клапанів для гідравліки

У гідравлічних системах застосовуються дві основні групи гідроклапанів, кожна з яких поділяється на кілька підгруп:

Регулюючі (дроселюючі) гідравлічні клапани:

запобіжні клапани;
редукційні клапани;
переливні клапани;
клапани співвідношення тисків;
клапани різниці тисків.

Напрямні гідравлічні клапани:

зворотні клапани;
клапани витримки часу;
Клапани послідовності.

Регулюючі клапани контролюють тиск рідини в гідросистемі, в той час як направляючі клапани пропускають або зупиняють потік рідини, коли параметри потоку (наприклад, тиск або різницю тиску) досягають заданих налаштувань клапана.

За принципом дії запірно-регулюючого елемента гідроклапани діляться на пристрої прямої та непрямої дії. Гідроклапани прямої дії реагують безпосередньо на потік робочої рідини, тоді як гідроклапани непрямої дії функціонують через регулюючий проміжний елемент.

Крім того, клапани для гідравліки класифікуються за іншими ознаками.

За конструкцією:

Золотникові клапани: керування потоком здійснюється за допомогою золотника, що переміщується в корпусі клапана.
Кулькові клапани: використовують кульку для відкриття/закриття прохідного перерізу.
Мембранні клапани: використовують еластичну мембрану для керування потоком рідини.
Дросельні клапани: регулюють витрату рідини за рахунок зміни прохідного перерізу.

За способом керування:

Ручні клапани: керування здійснюється вручну оператором.
Механічні клапани: керування здійснюється механічним приводом, наприклад, кулачком або пружиною.
Гідравлічні клапани: керування здійснюється гідравлічним сигналом з іншої частини гідросистеми.
Пневматичні клапани: керування здійснюється пневматичним сигналом.
Електричні клапани: керуються за допомогою електричного сигналу.

За типом монтажу:

Трубний: клапани приєднуються до гідроліній за допомогою різьблення.
Стиковий: клапани приєднуються до гідроліній за допомогою фланців.

Далі детальніше поговоримо про клапани для гідросистем Oleodinamica Mozioni.

Запобіжні клапани Олеодинаміка Мозіоні

Про продукцію виробника

Італійська компанія Oleodinamica Mozioni була заснована трохи більше 10 років тому і за цей час заслужила чудову репутацію серед користувачів гідравлічного обладнання. Її виробничі потужності відповідають передовим стандартам, а технологічний процес постійно вдосконалюється, що дозволяє продукції не поступатися якістю провідним світовим брендам, таким як Bosch Rexroth, Parker, Danfoss, Hydac, Eaton та іншим.

Підприємство спеціалізується на виробництві гідророзподільного обладнання, включаючи гідроклапани, гідророзподільники, монтажні пластини, шестеренні та аксіально-поршневі насоси та двигуни, а також манометри та перемикачі для них.

Гідравлічні запобіжні клапани призначені для керування тиском у гідросистемах, підтримки стабільного встановленого тиску, захисту гідравлічної системи від перевищення тиску та перевантаження.

Компанія Mozioni виробляє клапани як прямої (серії DBD, ZDB), так і непрямої дії (серії DB, DBW, DBE, DBEM) з прохідними перерізами 6, 10, 15, 20, 25 та 30 мм. та пропускною здатністю від 50 до 650 л/хв. Випускаються пристрої трубного та плиткового монтажу.

У нас діє 3 цінові діапазони: роздріб, гурт, дилерство!

Надаємо гарантію на наше обладнання: 1 рік.

МОЖЛИВА БЕЗКОШТОВНА ДОСТАВКА ПО УКРАЇНІ!

Гідроклапани Oleodinamica Mozioni:

DB та DBW;
ZDB, BD;
DBE/DBEM;
Редукційні клапани DR, ZDR;
Гідравлічні замки серії M-SR;
Гідрозамки SV, SL;
Двосторонні гідрозамки Z2S;
Регулятори потоку серій 2FRM5, 2FRM6, 2FRM10 та 2FRM16;
Дросельні клапани Z2FS6, Z2FS10, Z2FS16, Z2FS22.

На складі є всі модифікації даних пристроїв, а також аналоги виробництва країн ЄС, України, Туреччини..

Ціни (роздріб, опт, дилерство) можна дізнатися у наших спеціалістів.

Зателефонувати нам:

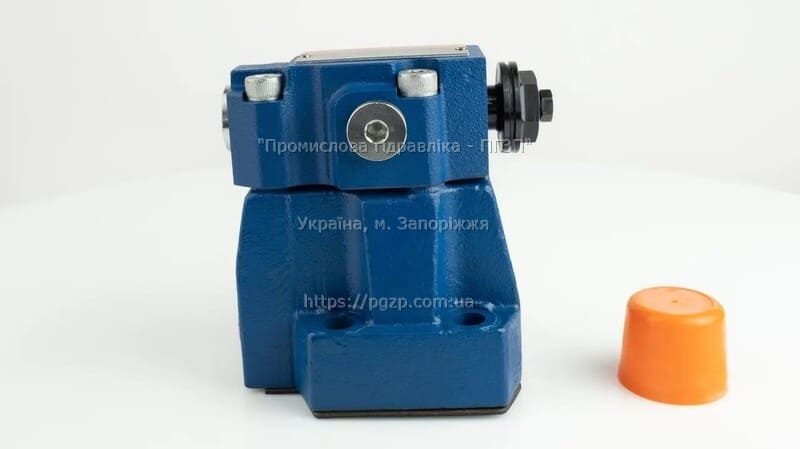

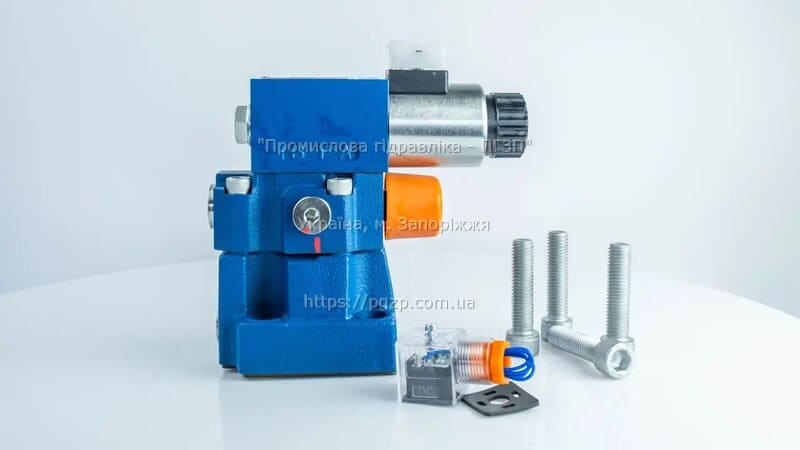

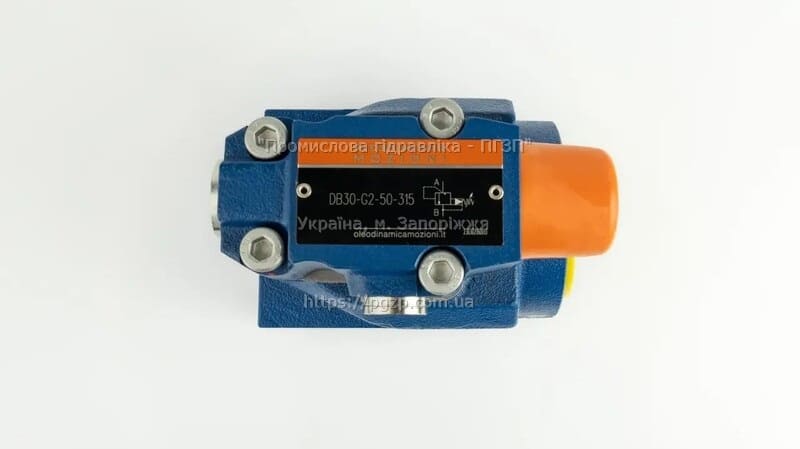

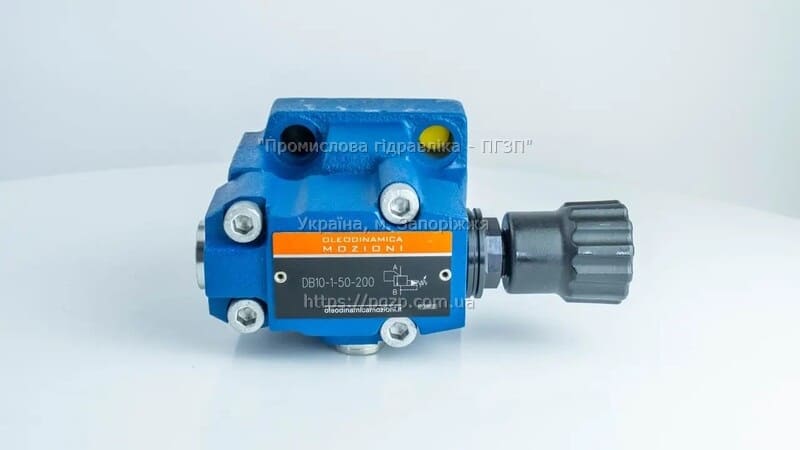

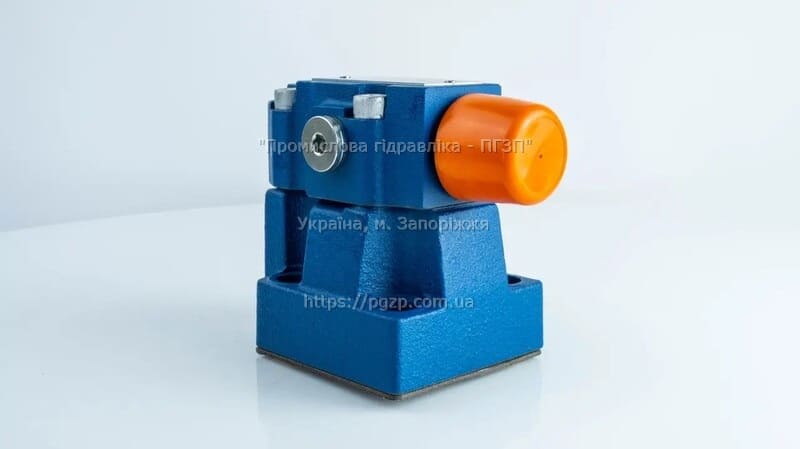

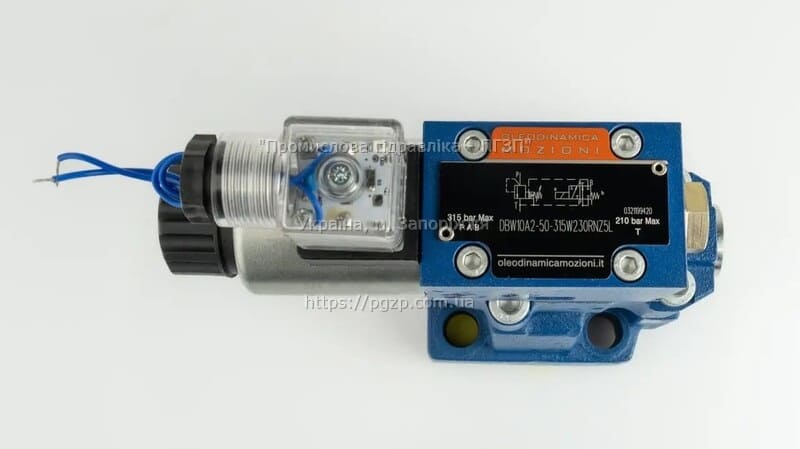

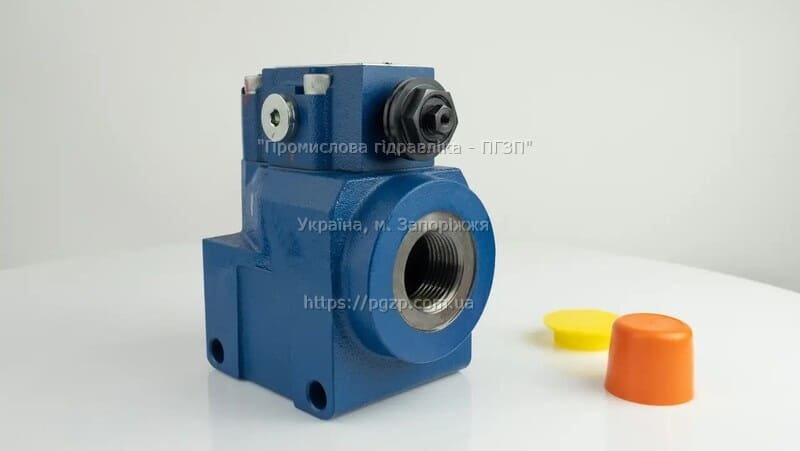

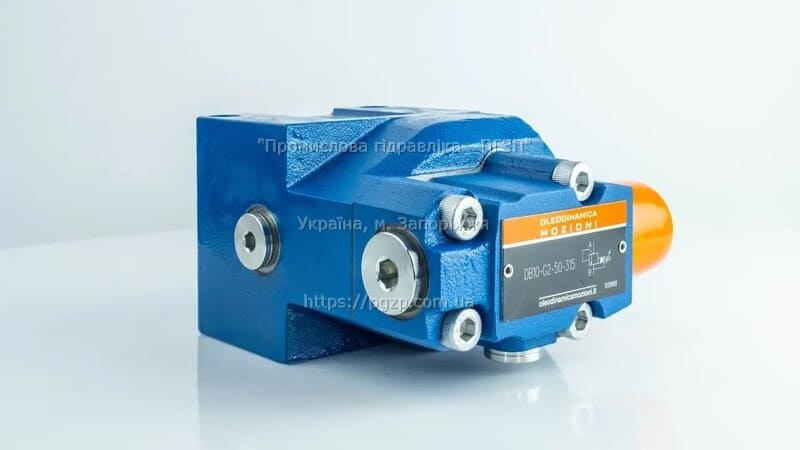

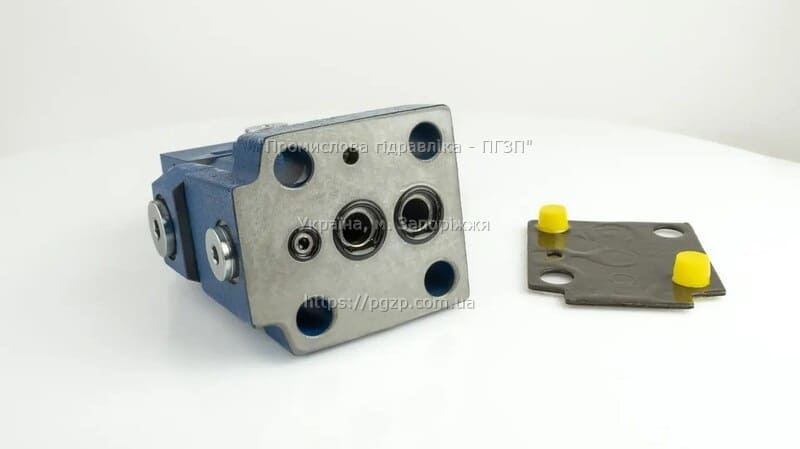

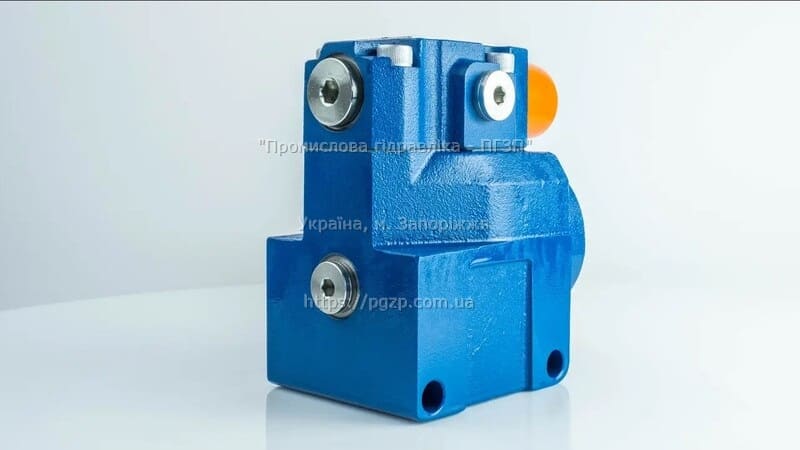

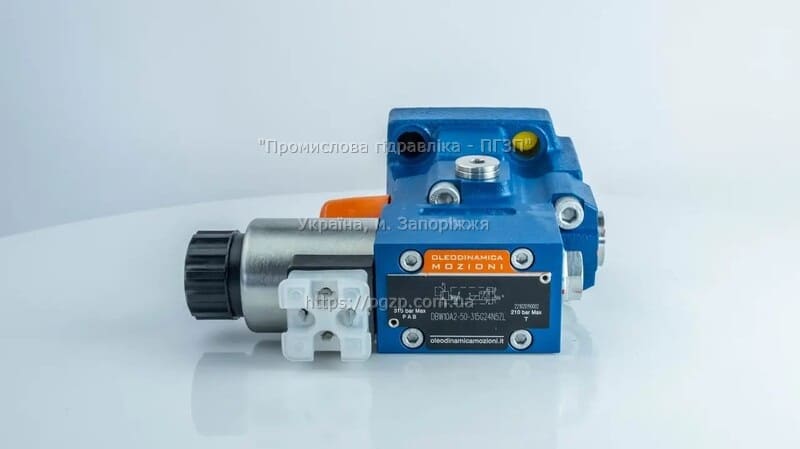

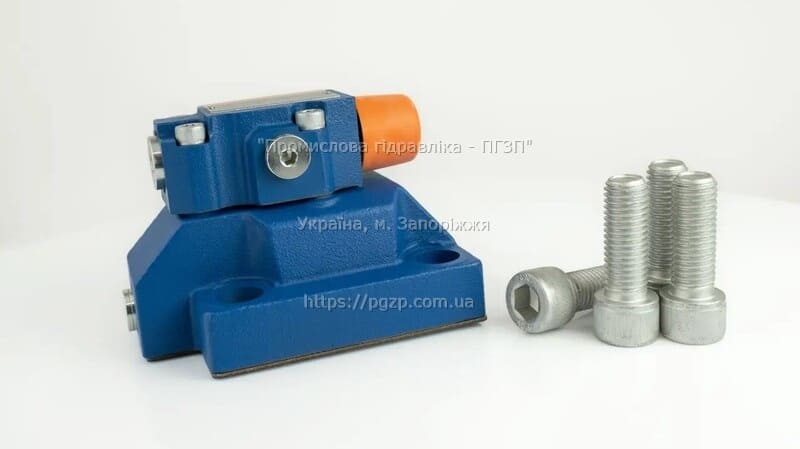

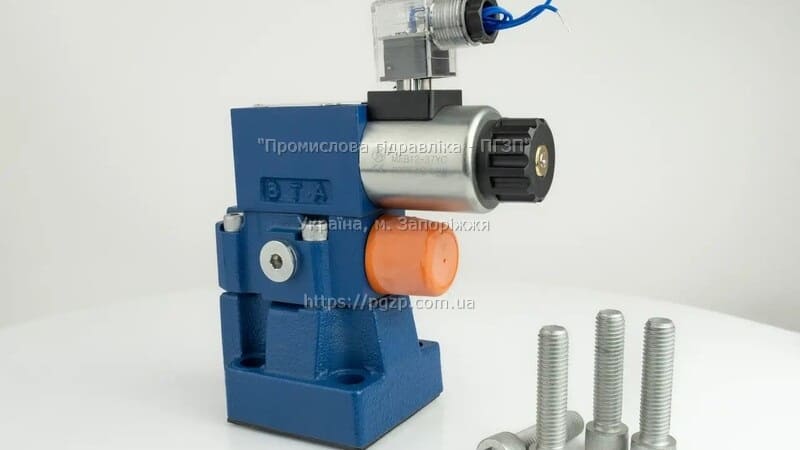

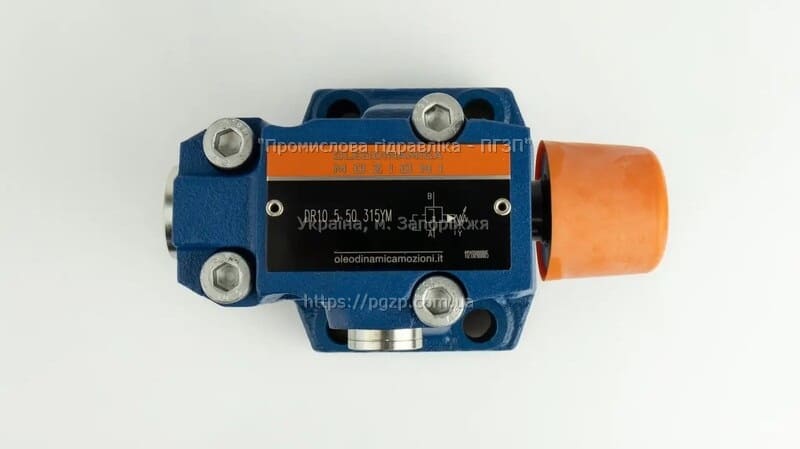

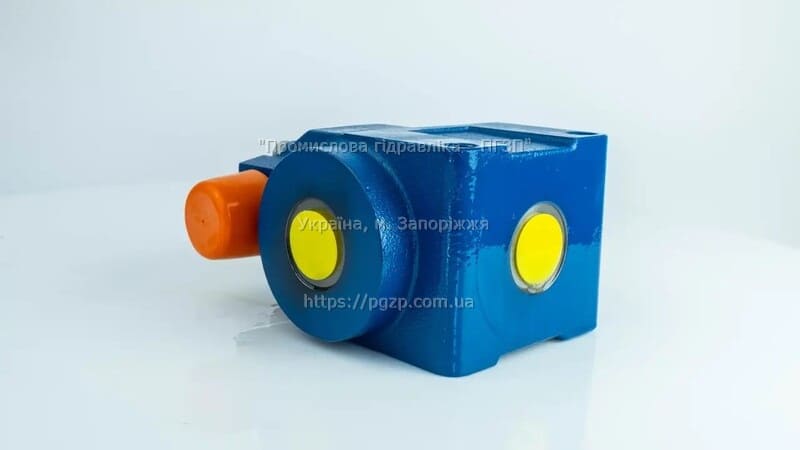

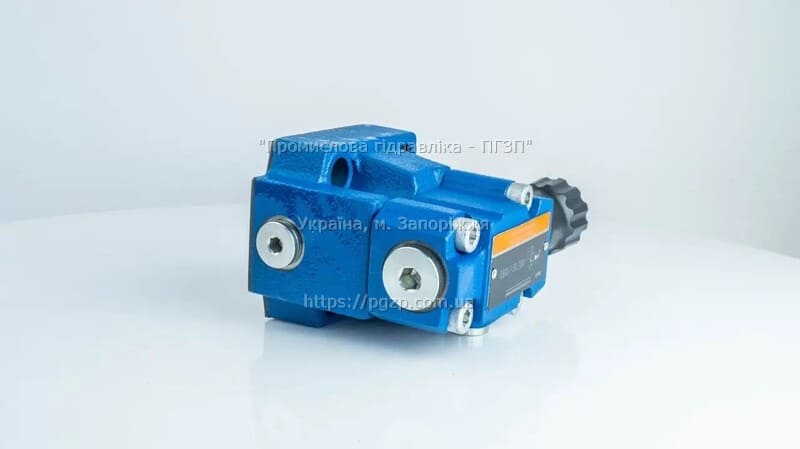

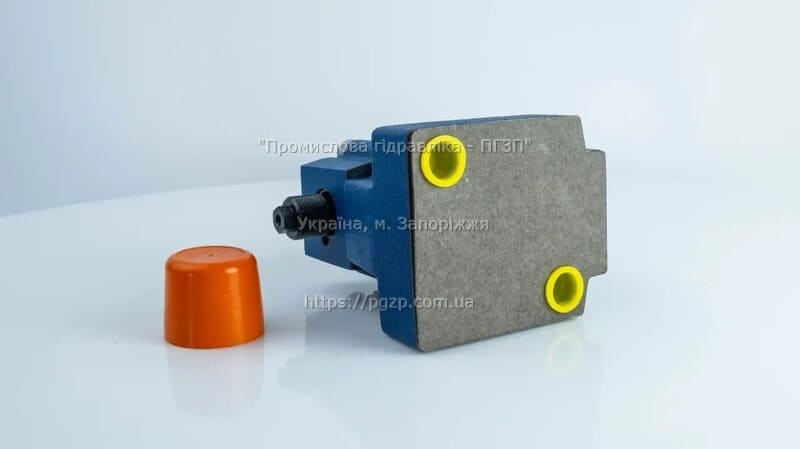

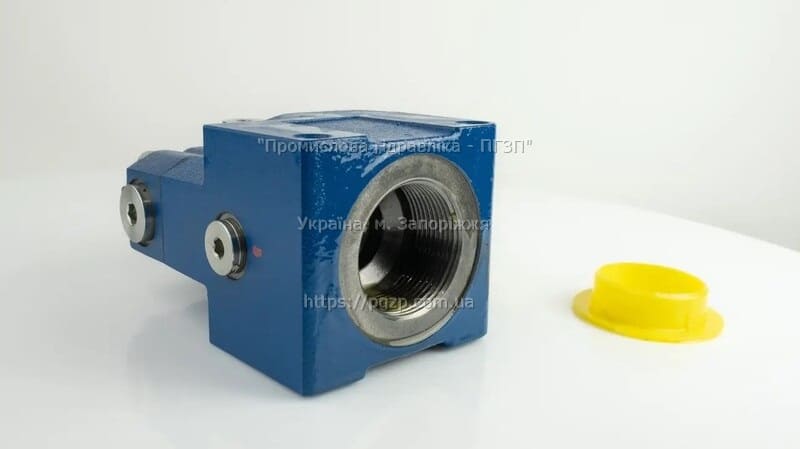

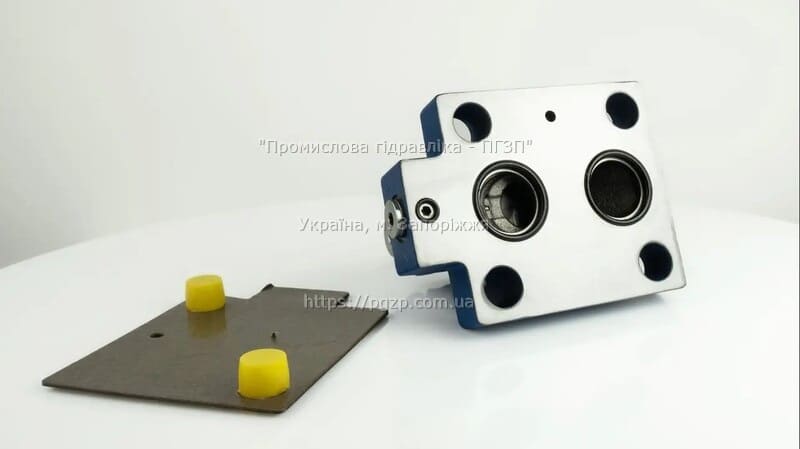

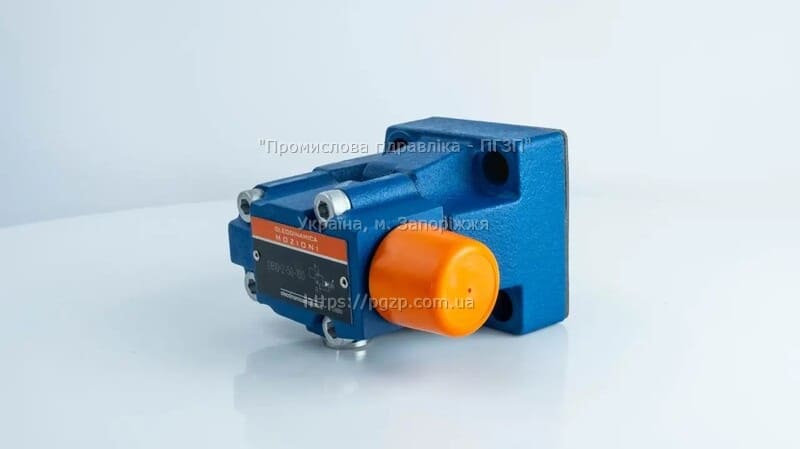

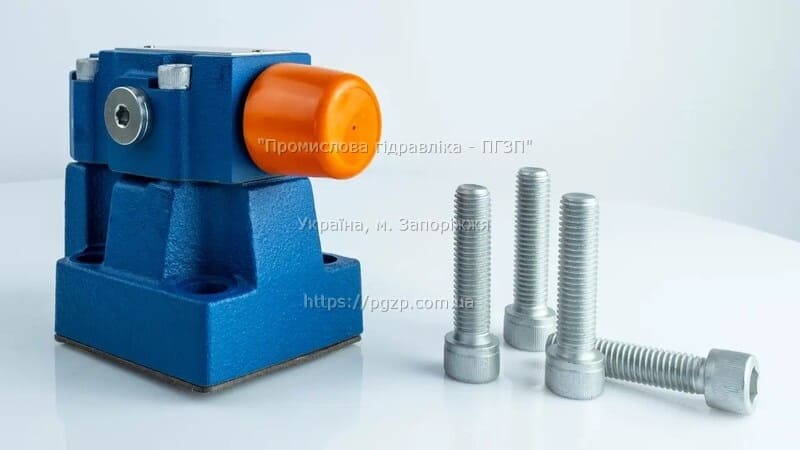

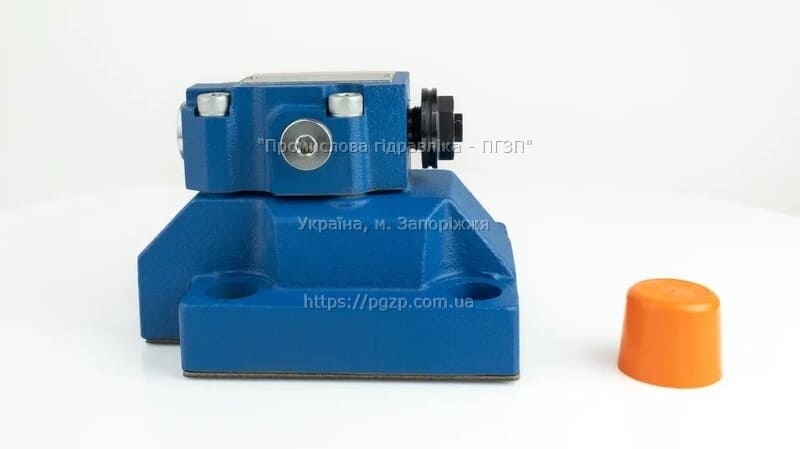

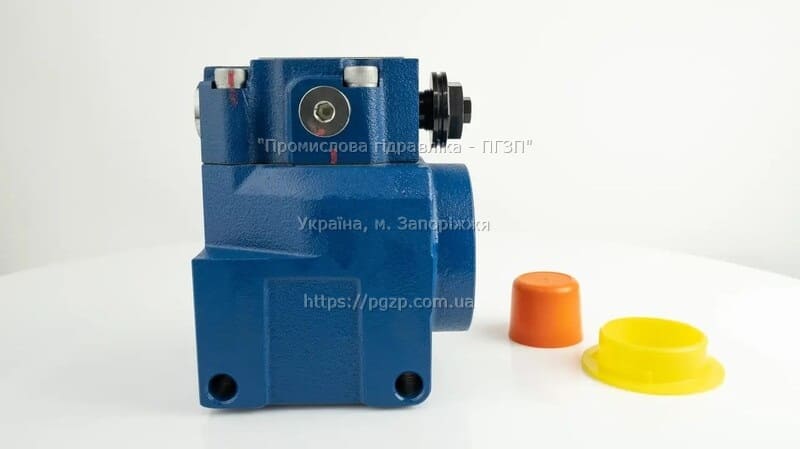

Гідроклапани серій DB та DBW

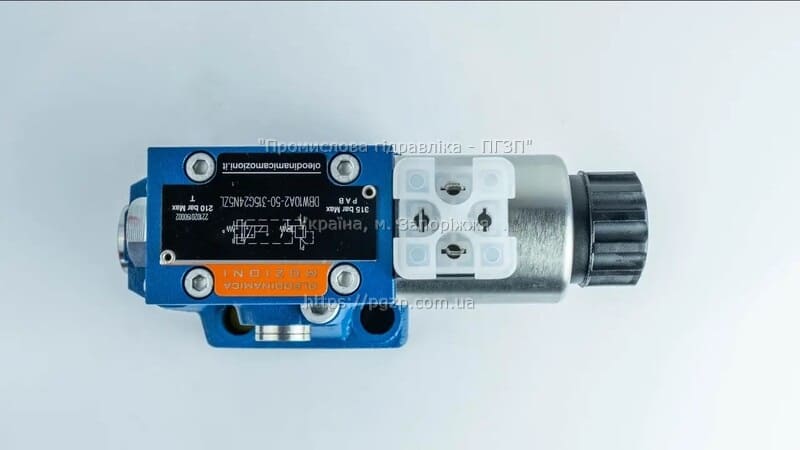

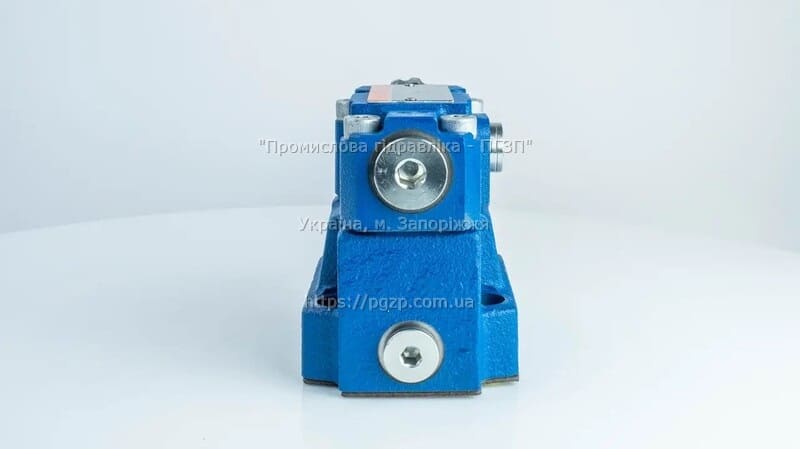

DB та DBW є запобіжними клапанами з пілотним керуванням, які складаються з основного клапана з головним золотниковим механізмом та керуючого клапана з пілотними елементами для регулювання тиску. Вони застосовуються для плавного регулювання тиску гідравлічних систем у широкому діапазоні та підходять для систем з високою швидкістю потоку.

DB — пристрій без клапана розвантаження, DBW — з електромагнітним розвантажувальним клапаном. Клапан розвантаження може функціонувати за принципом нормально відкритого або нормально закритого.

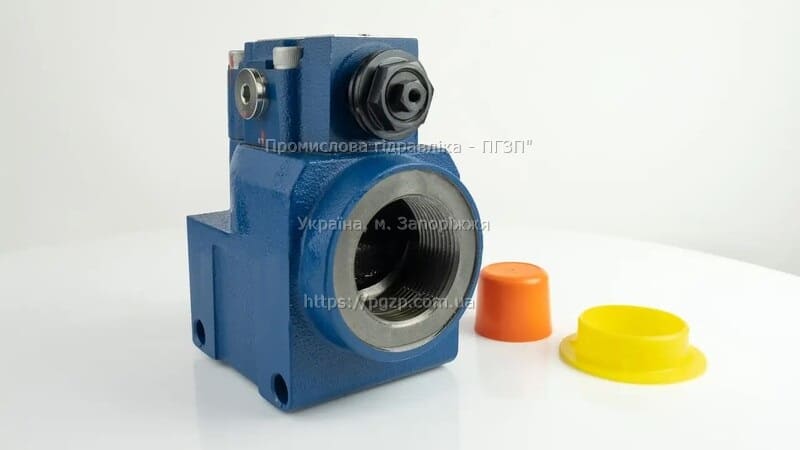

Доступні розміри клапанів DB/DBW трубного монтажу — Ду-10, ДК-15, ДК-20, ДК-25, ДК-30; плиткового монтажу — Ду-10, ДУ-20, ДУ-30.

DB і DBW у стандартному виконанні виробляються з внутрішнім пілотом та внутрішнім дренажем. Версія Х виконується із зовнішнім пілотом та внутрішнім дренажем; Y — з внутрішнім пілотом та зовнішнім дренажем; XY — із зовнішнім пілотом та зовнішнім дренажем.

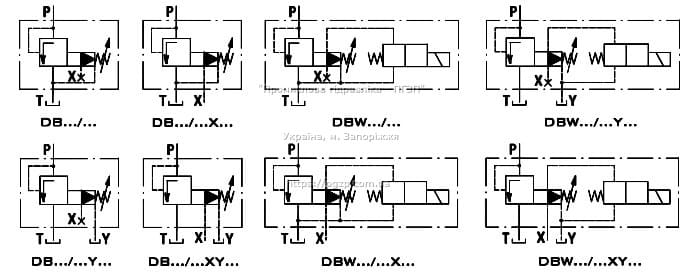

Нижче наведено гідравлічні схеми для цих версій та їх технічні характеристики.

Технічні характеристики запобіжних клапанів DB та DBW

Параметри		Розмір
		10	15	20	25	30
Макс. швидкість потоку, л/хв.	Плитковий монтаж	250	–	50	–	650
	Трубний монтаж	250	500	500	500	650
Робочий тиск, МПа	Порти А, В, Х, Р, Бар	35
	Порт Т (DB)	31.5
Макс. протитиск, МПа	Порт Y (DB)	31.5
	Порт Т чи Y (DBW)	змінний струм до — 16, постійний струм — до 21
Макс. налаштування тиску, МПа		5, 10, 20, 31,5, 35

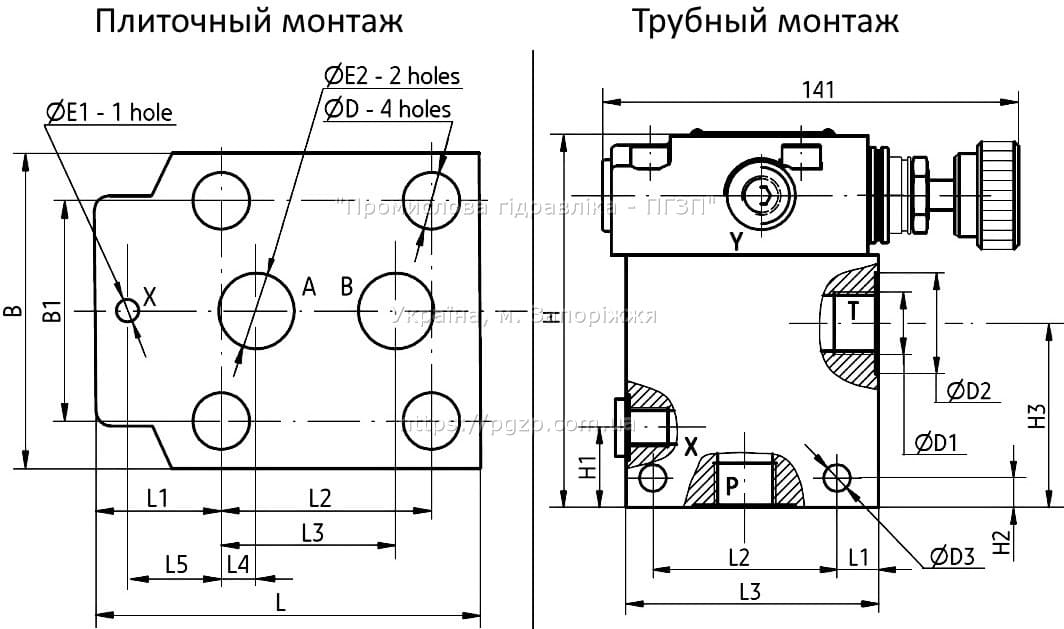

Габаритні розміри DB та DBW плиткового та трубного монтажу

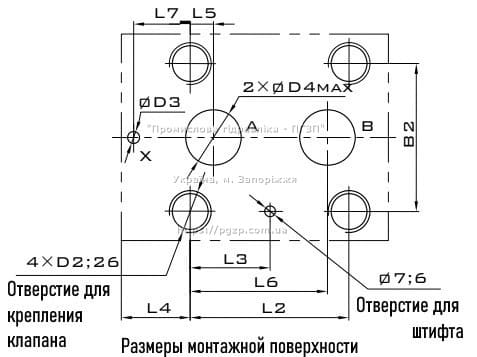

Розміри для плиткового монтажу

Модель	Л	L1	L2	L3	L4	L5	У	V1	Д	E2	E2
DB/DBW10	90	23.5	54	47.6	22.2	0	78	54	М12/26	Ø6	Ø12
DB/DBW20	117	34	66.7	55.6	11.1	23.8	100	69,8	М16/26	Ø6	Ø25
DB/DBW30	148	41.5	88.7	76.2	12.7	31.7	115	82.5	М18/26	Ø7	Ø32

Розміри для трубного монтажу

Модель	D1		D2	D3	L1	L2	L3	Х	H1	H2	H3
Модель	Метричн.	Дюйм.	D2	D3	L1	L2	L3	Х	H1	H2	H3
DB10G	М22х1,5	G1/2″	34	9	14	62	85	125	27	10	62
DB15G	M27x2	G3/4″	42	9	14	62	85	125	27	10	62
DB20G	M33h2	G1″	47	9	14	62	85	125	27	10	57
DB25G	M42x2	G1 1/4″	56	9	18	72	100	138	40	13	66
DB30G	M48x2	G1 1/2″	61	9	18	72	100	138	40	13	66

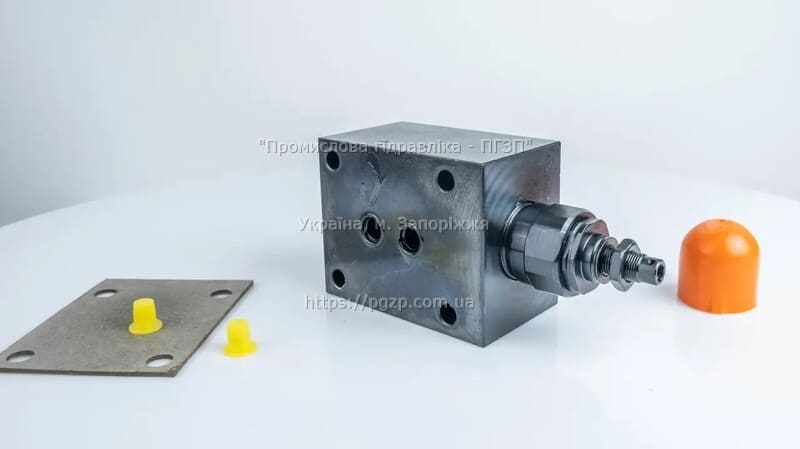

Клапани гідравлічні серії ZDB

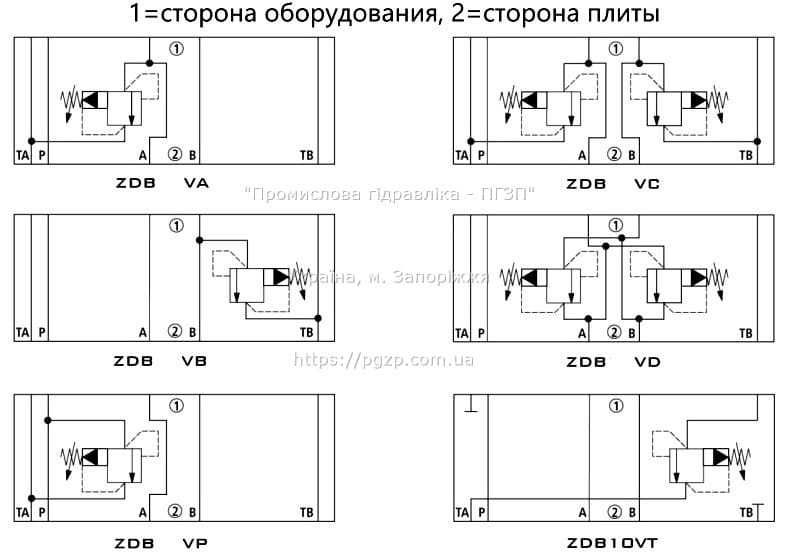

ZDB — запобіжний клапан прямої дії для модульного монтажу, який використовується для обмеження тиску у гідравлічній системі. Виготовляється з умовними діаметрами 6 та 10 мм, призначений для систем з витратою 60 та 100 л/хв та тиском 315 Бар. Випускається з одним або двома вбудованими клапанами. Моделі доступні у виконаннях, що функціонують за різними гідросхемами:

VA — A→TA;
VB — B→TB;
VP — P→TA;
VT — TB→TA (тільки для розміру 10);
VC — A→TA, B→TB (два вбудовані клапани);
VD — A→В, В→A (два вбудовані клапани).

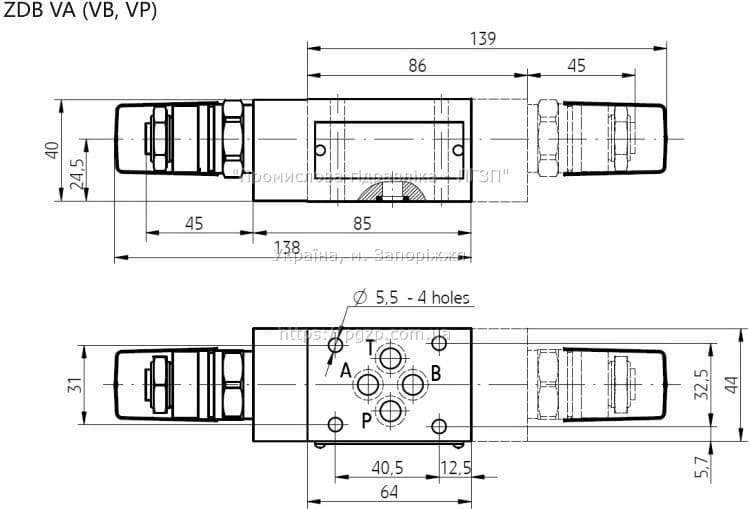

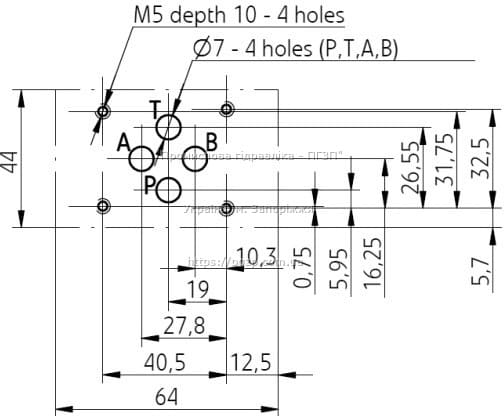

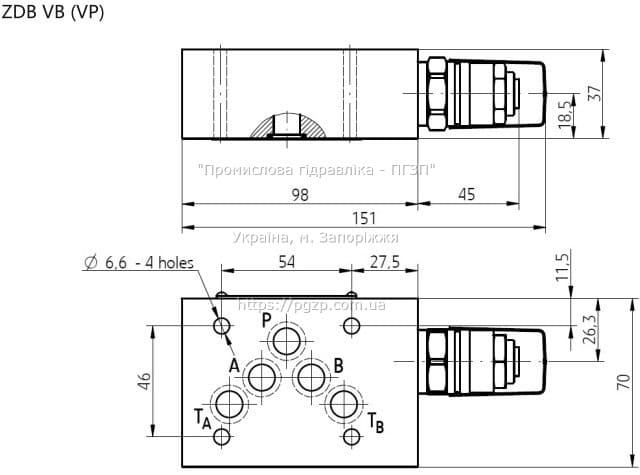

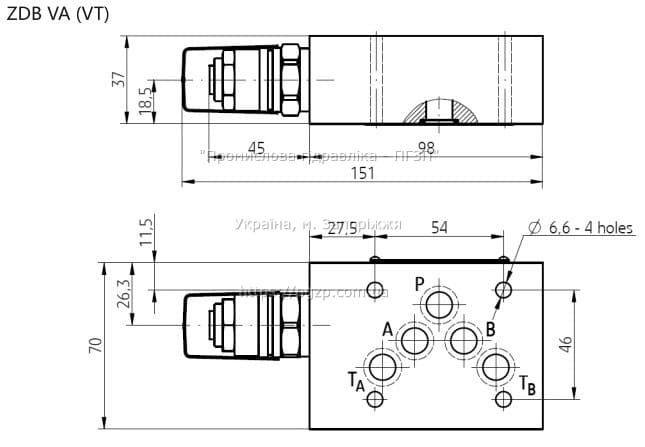

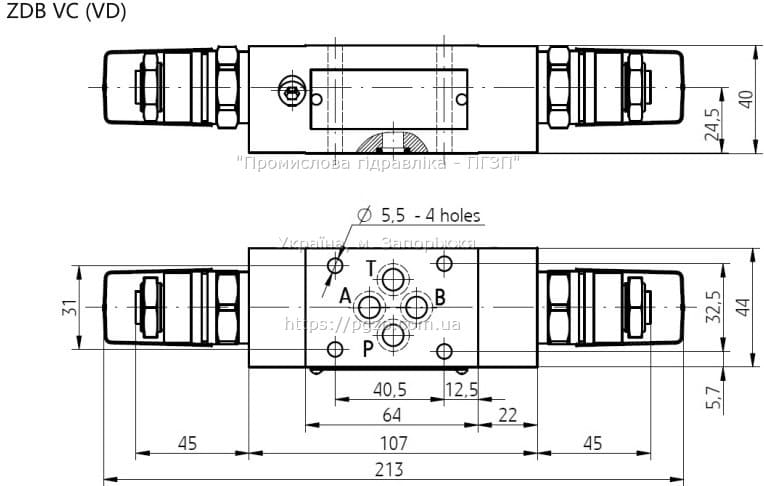

Габаритні та монтажні розміри гідроклапанів ZDB6

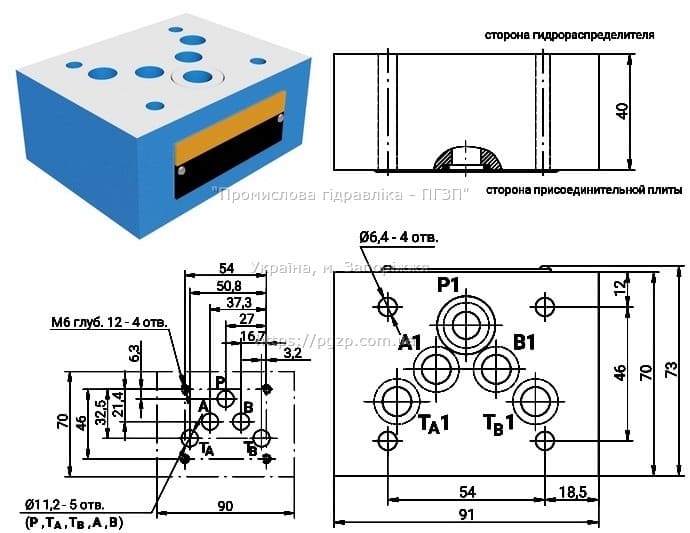

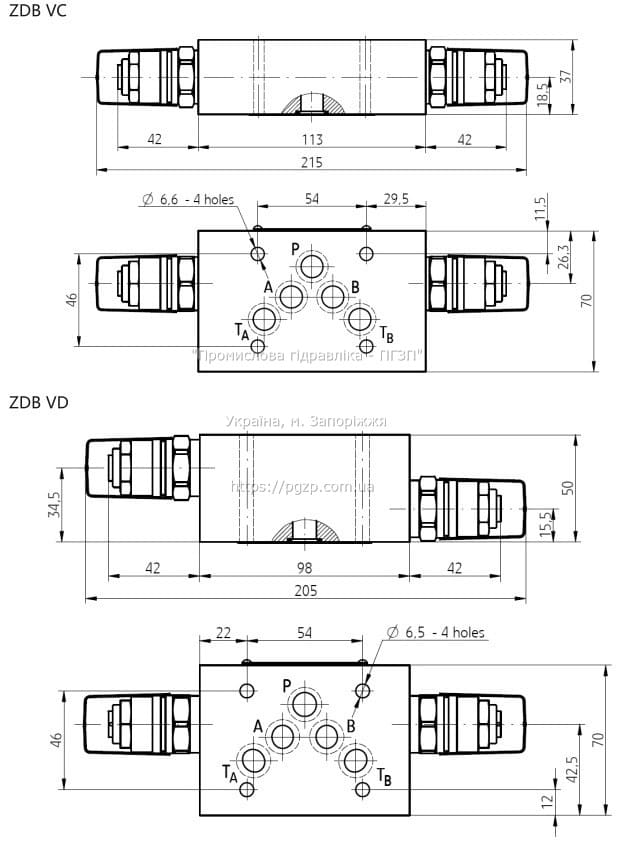

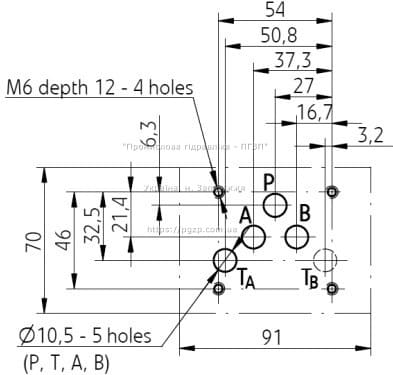

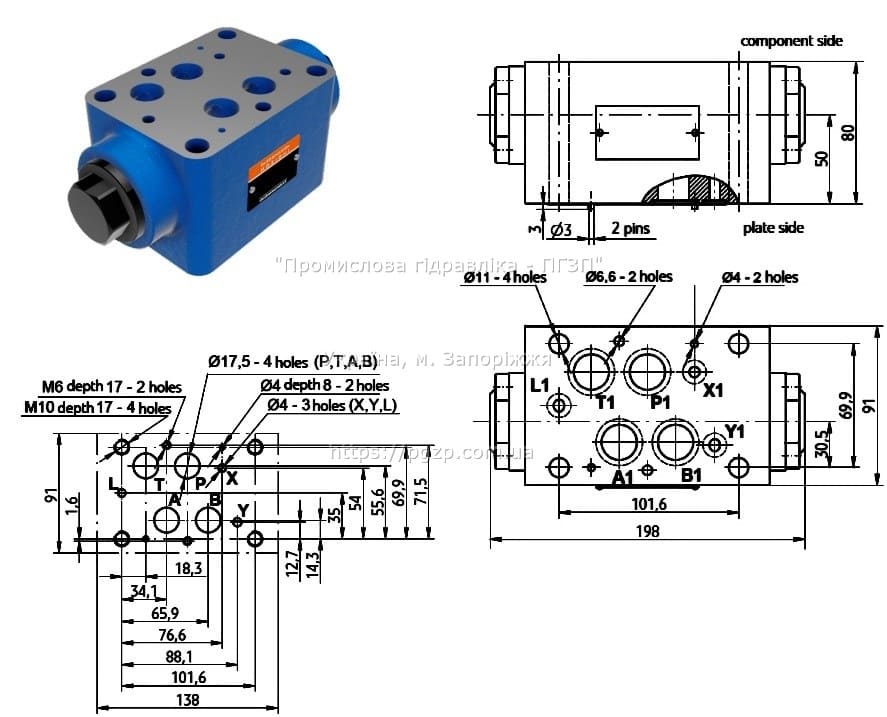

Габаритні та монтажні розміри гідроклапанів ZDB10

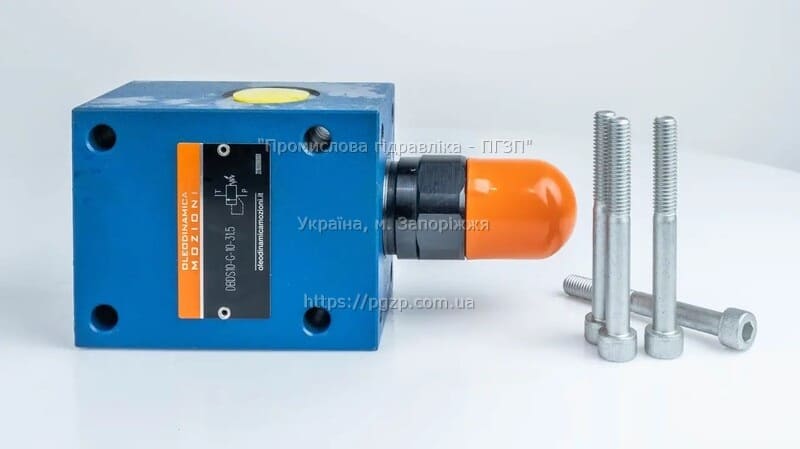

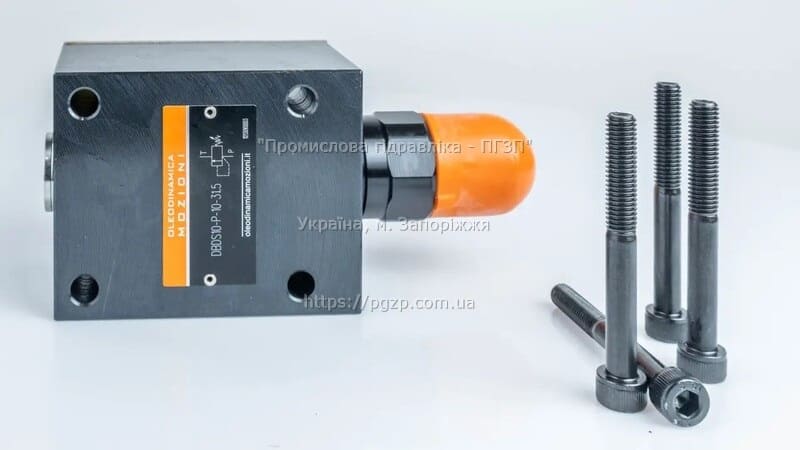

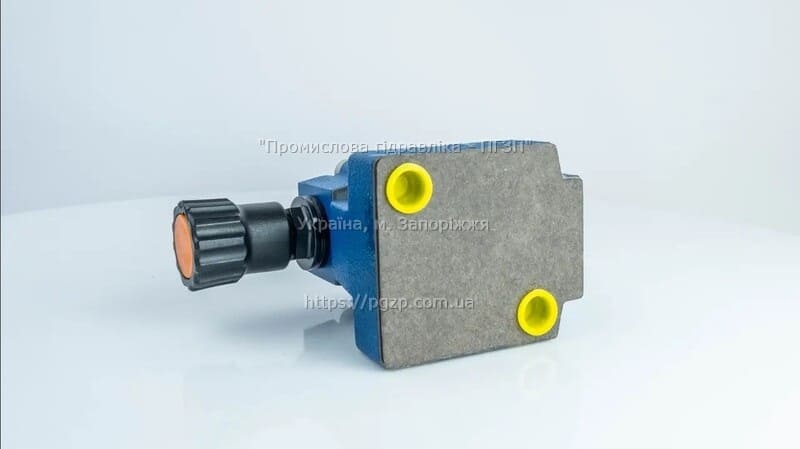

Клапани для гідравлічних систем серії DBD

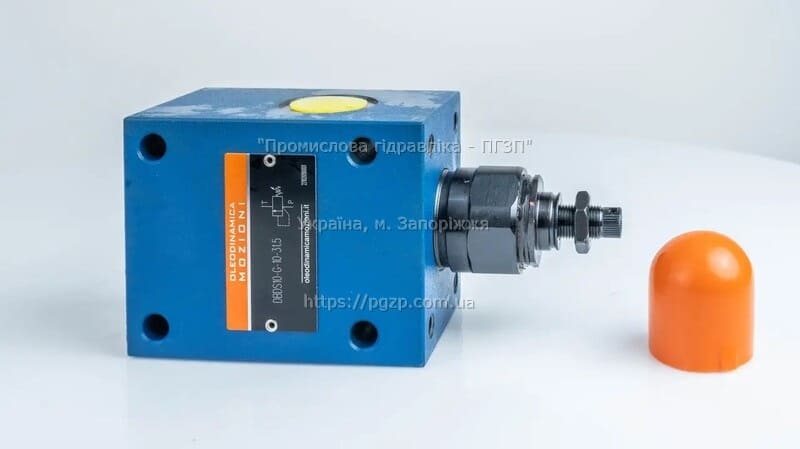

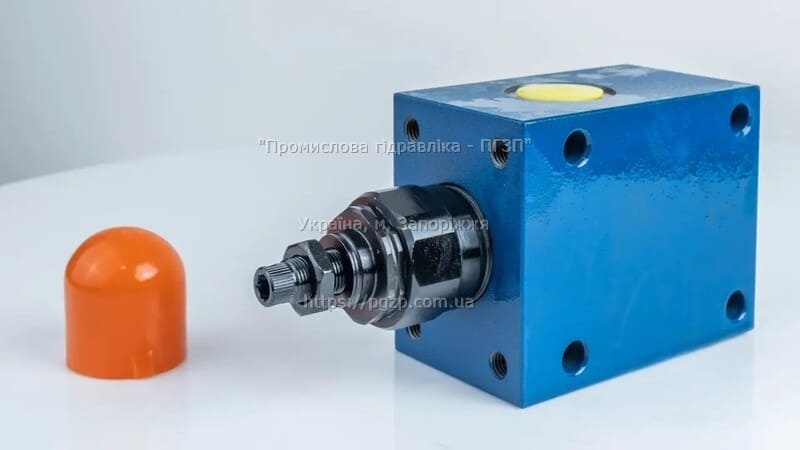

DBD — запобіжний клапан прямої дії з 7 діапазонами регулювання тиску, що використовується для обмеження тиску в гідросистемі.

Ця серія характеризується компактним дизайном, високою продуктивністю, надійністю, низьким рівнем шуму та тривалим терміном служби. Вона широко застосовується в різних гідросистемах в якості запобіжних клапанів для дистанційного керування.

Дані гідроклапани виготовляються з регулювальною рукояткою (позначення H у маркуванні), з болтом (S) або з рукояткою та ключем (A). Розміри прохідного перерізу — 6, 10, та 20 мм, монтаж — трубний, плитковий та картриджний.

Технічні характеристики клапанів DBD6, DBD10, DBD20

Параметри	Значення
Прохідний переріз	Ду6	Ду10	Ду20
Робочий тиск, МПа	31,5
Макс. робочий тиск, МПа	40
Макс. швидкість потоку, л/хв.	50	120	250
Температура робочої рідини, °C	-20 – +70
Тонкість фільтрації, мкм	25

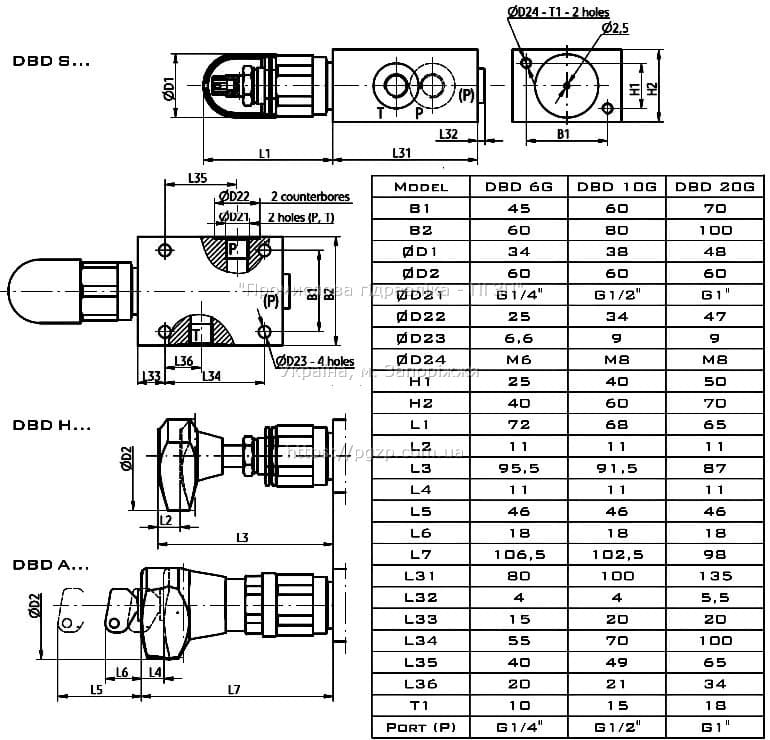

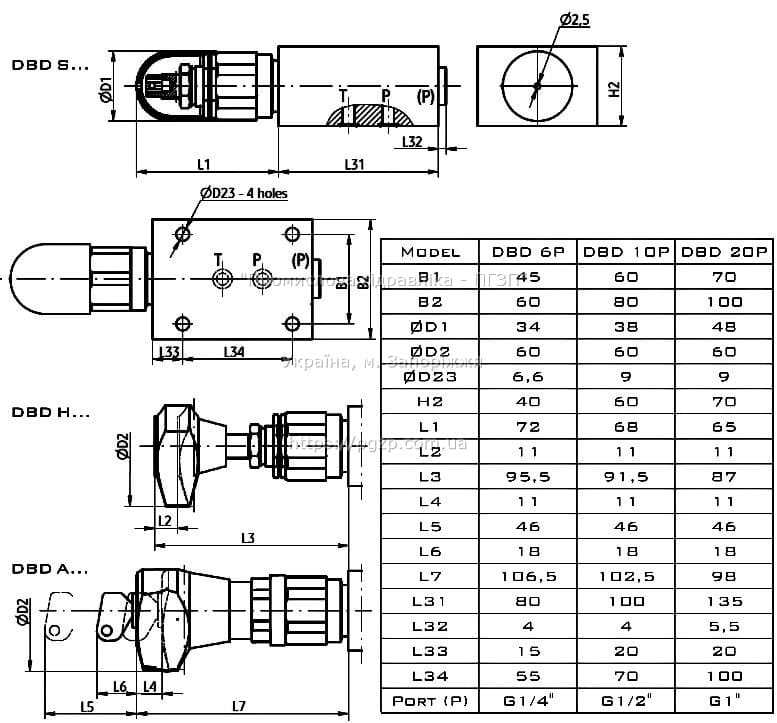

Габаритні розміри DBD (Плитковий монтаж)

Габаритні розміри DBD (трубний монтаж)

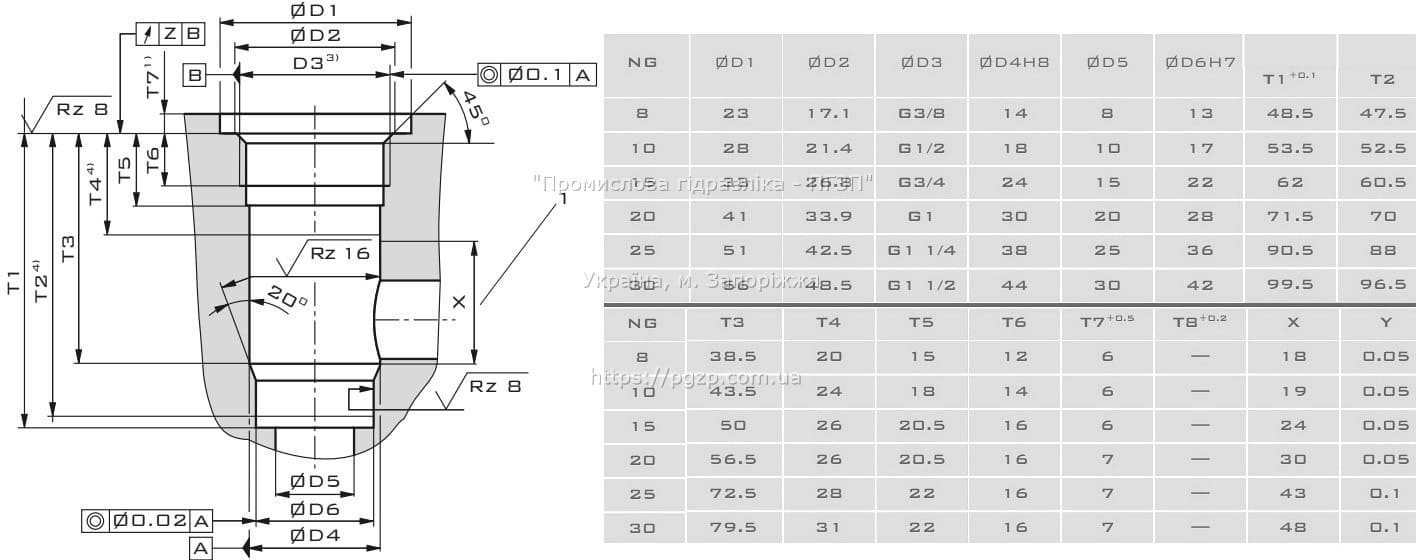

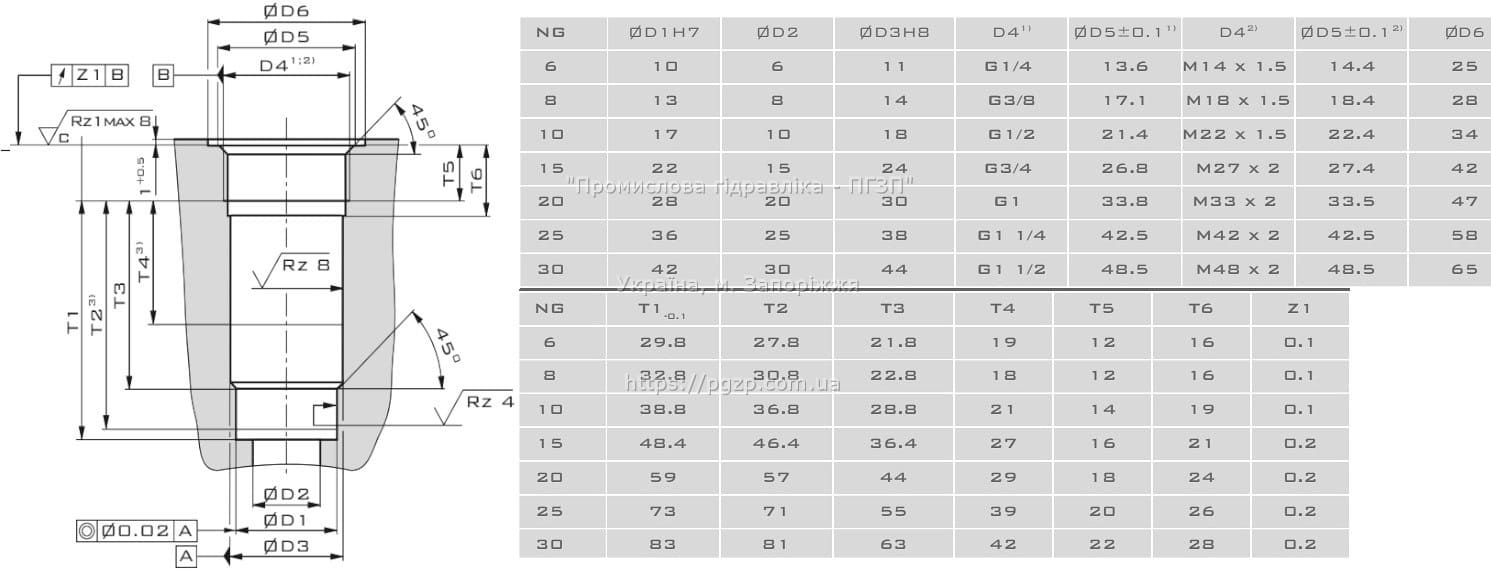

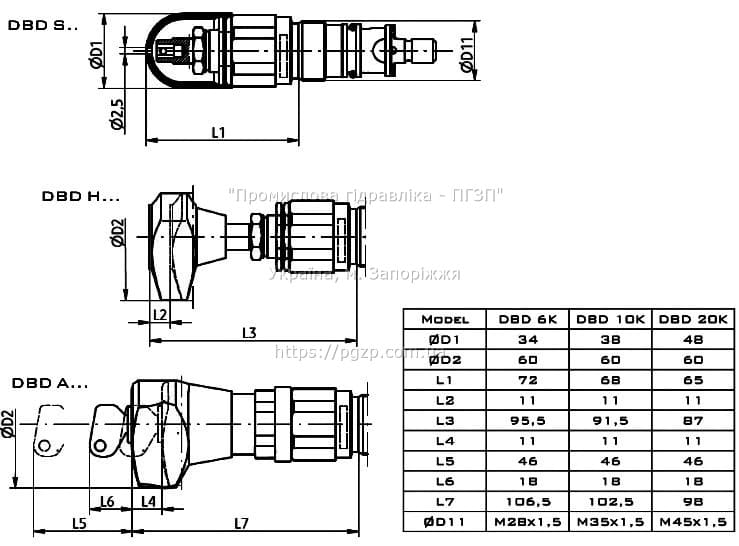

Габаритні розміри DBD (картриджний монтаж)

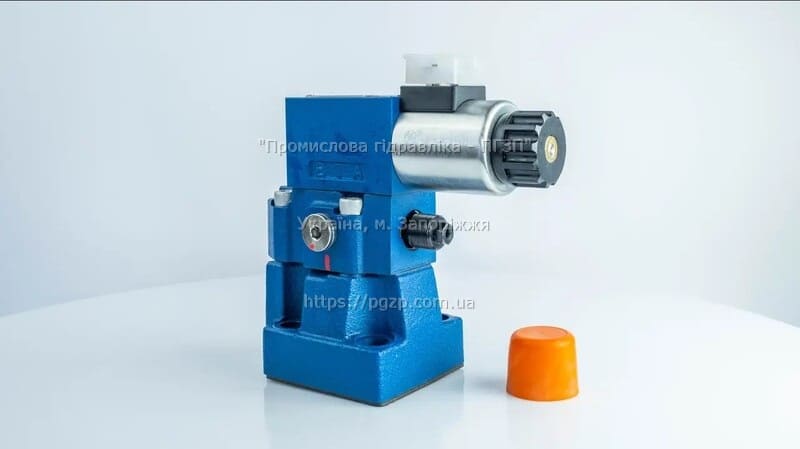

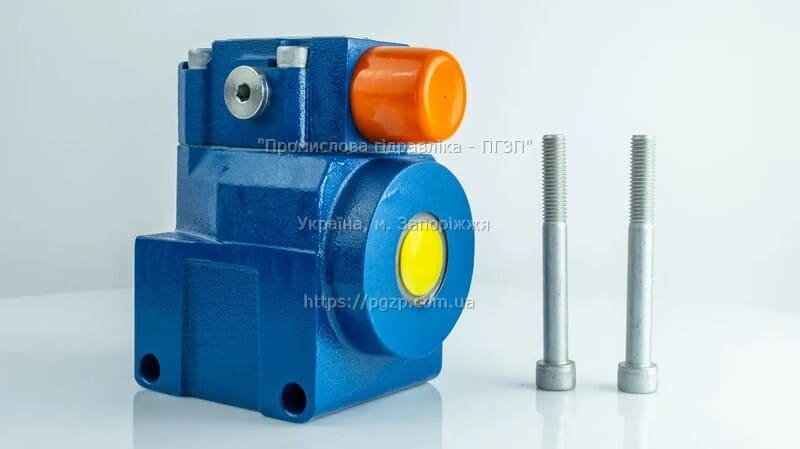

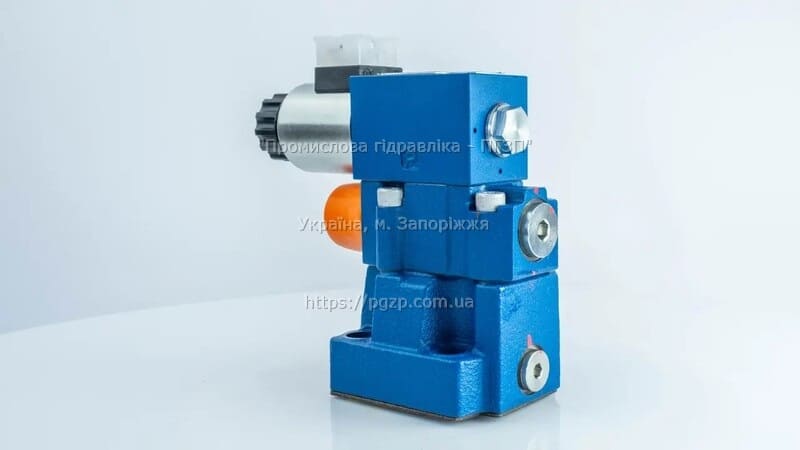

Запобіжні гідравлічні клапани DBE/DBEM

DBE/DBEM є пропорційним клапаном пілотного управління, який підтримує постійний рівень тиску в гідросистемі за допомогою електричного сигналу.

Він складається з пілотного клапана з пропорційним електромагнітом та головного клапана із золотником.

Межа тиску регулюється пропорційним електромагнітом та залежить від сили електричного струму.

Модель DBEM з налаштуваннями безпеки максимального тиску, а DBE без них.

У клапанах DBEME вбудована електроніка, а клапани DBEM із зовнішньою керуючою електронікою.

Пристрої цієї серії виробляються з внутрішньою подачею оливи та зовнішнім зливом (літера Y) або зовнішнім підведенням та зовнішнім зливом для пілотного клапана та головного золотника (XY).

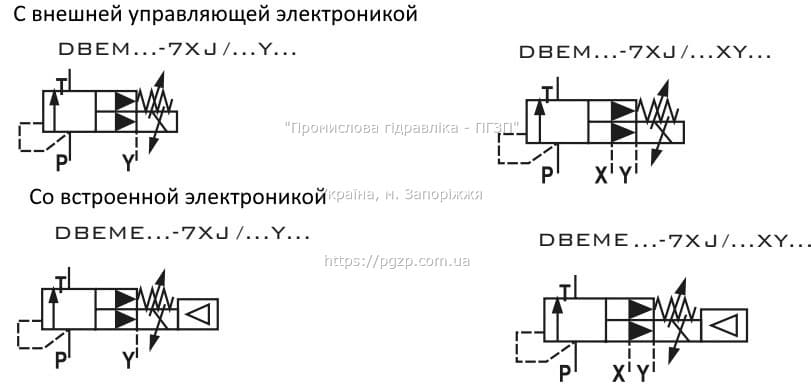

Гідравлічні схеми для них наведені нижче.

Технічні характеристики клапанів скидання тиску типу DBE/DBEM

Параметри	Значення
Робоча рідина	Мінеральна олива, що підходить для ущільнень NBR та FKM
Діапазон температур рідини, °C	від -30 до +80 (ущільнення NBR), від -20 до +80 (ущільнення FKM)
Діапазон в’язкості, mm2/s	2,8–380
Макс. робочий тиск, порт A, B, X, Бар	315
Налаштування макс. тиску, Бар	50, 100, 200, 315
Тиск при заданому нульовому значенні	= мінімальний тиск налаштування
Поворотний порт тиску оливи Y, Бар	Окремо і за нульового тиску в баку
Безпека макс. тиску (безступінчасте регулювання), Бар	Тиск установки	Макс. безпечний тиск
	50	10–60+20
	100	10–120+20
	200	10–220+20
	315	10–340+20
Макс. налаштування безпеки тиску, Бар	При номінальному тиску 50 Бар: від 60 до 80 Бар
	При номінальному тиску 100 Бар: від 120 до 140 Бар.
	При номінальному тиску 200 Бар: від 220 до 240 Бар.
	При номінальному тиску 315 Бар: від 340 до 360 Бар.
Розмір	10	25	32
Макс. витрата, л/хв	200	400	600
Витрата масла на пілотному клапані, л/хв	0,7-2,0
Лінійність	±3,5%
Повторюваність	<±2%
Зсув часу	30~150 мс (залежить від системи)

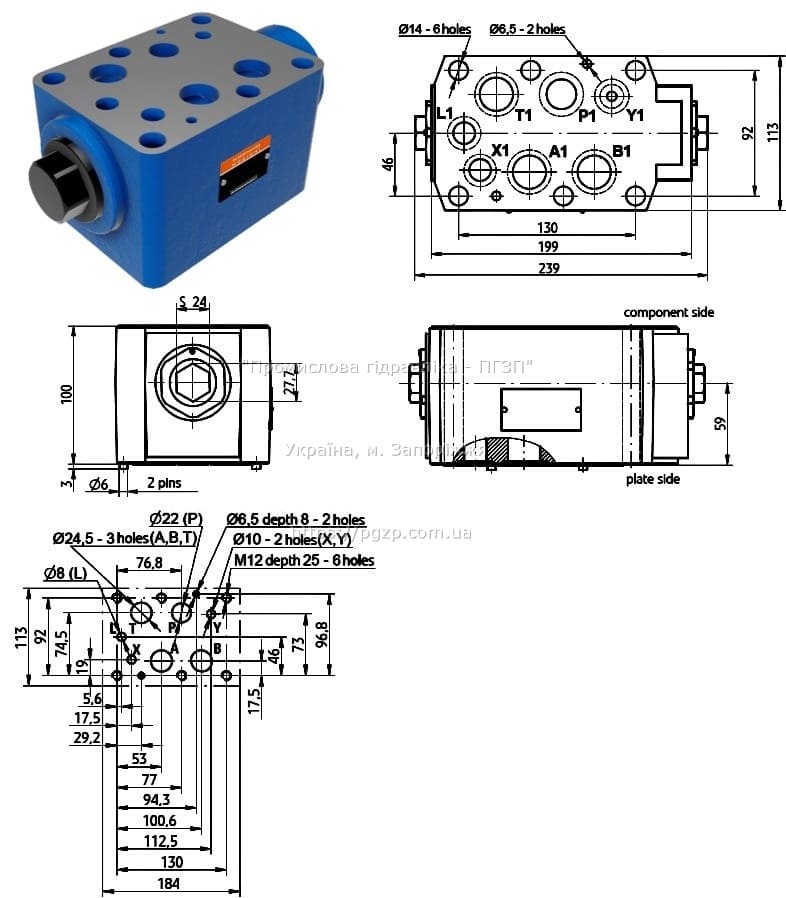

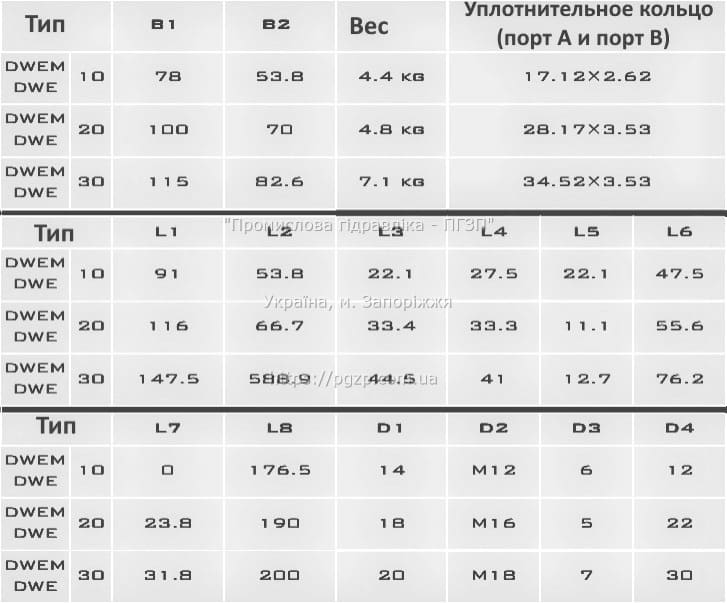

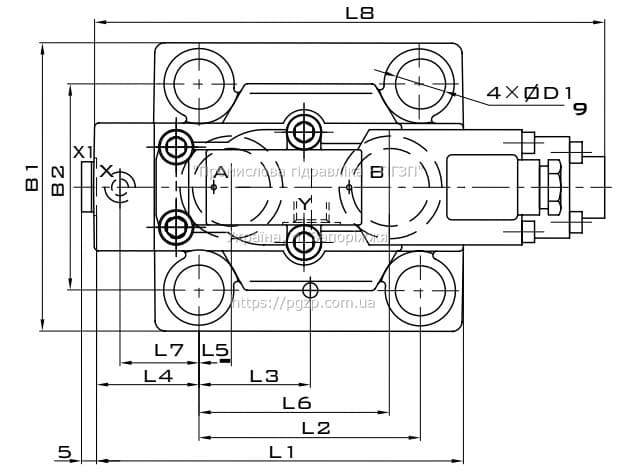

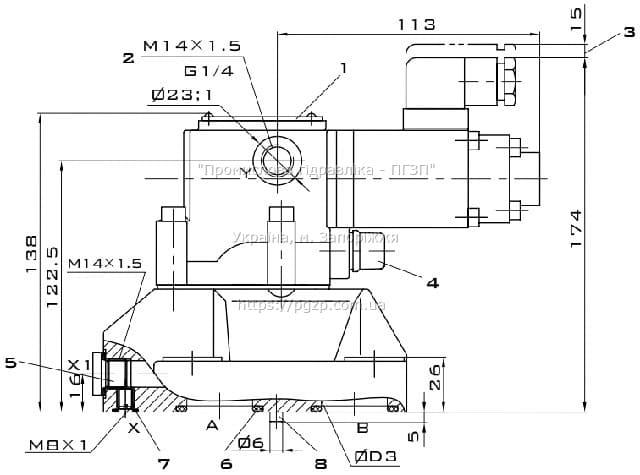

Габаритно-приєднувальні розміри DBE, DBEM

Редукційні клапани Oleodinamica Mozioni

Редукційні клапани призначені для зниження тиску у відведеній від основної лінії та підтримки його на постійному рівні, а також для зменшення або стабілізації тиску живлення виконавчих механізмів. Їх використовують, коли від однієї лінії високого тиску живляться один або кілька споживачів, розрахованих на нижчий робочий тиск, ніж в основній лінії.

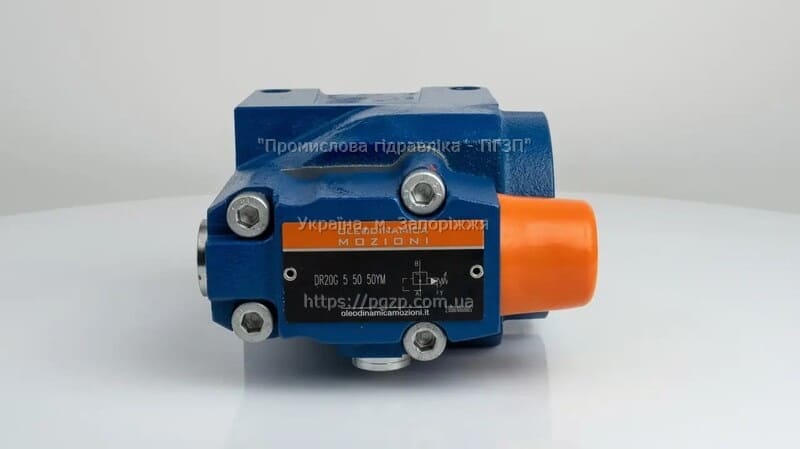

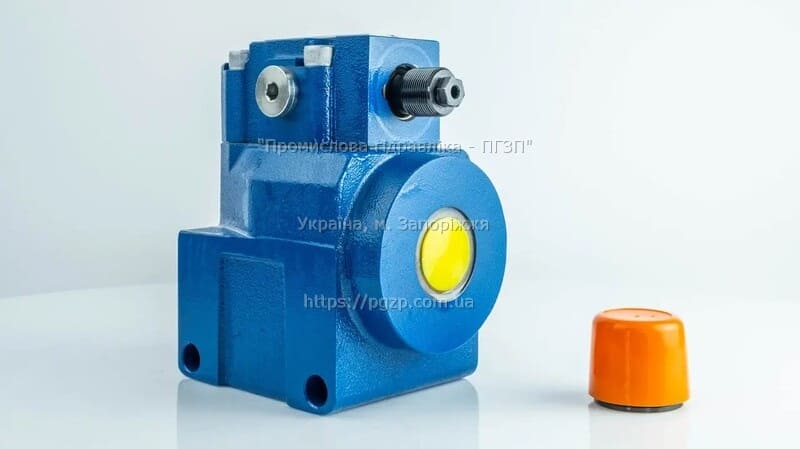

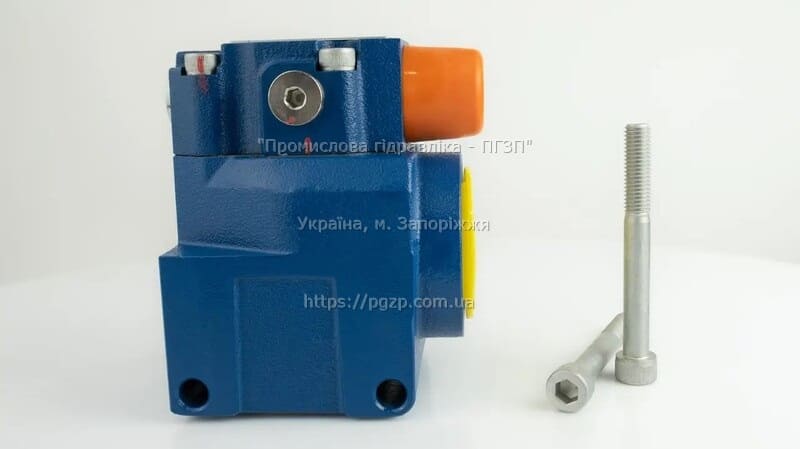

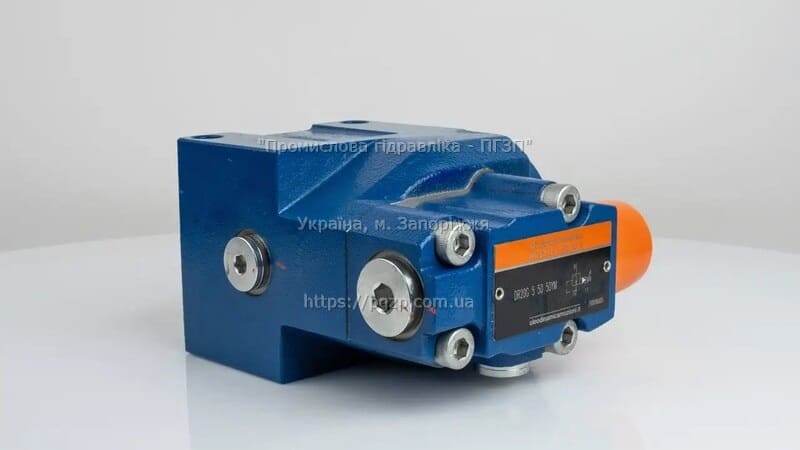

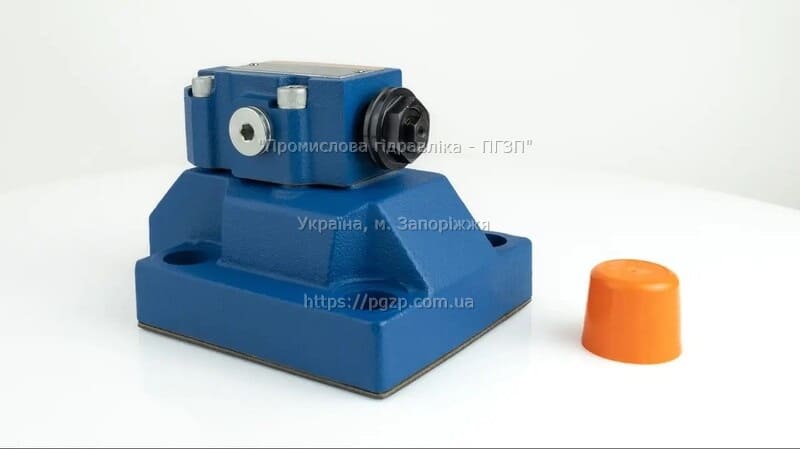

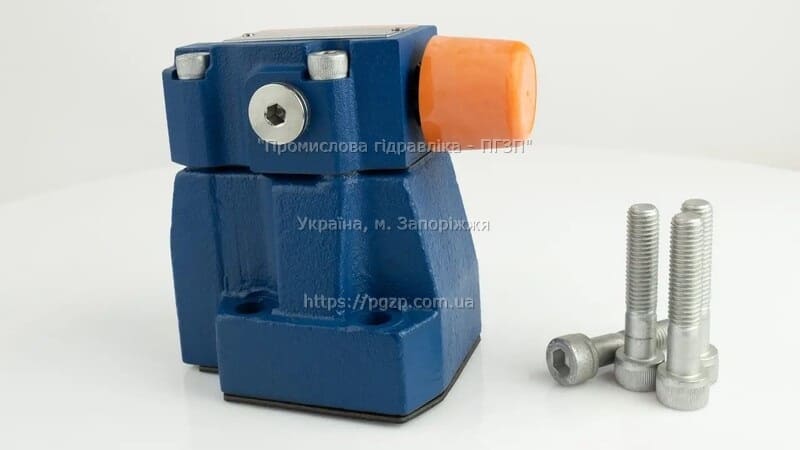

Редукційні клапани типу DR

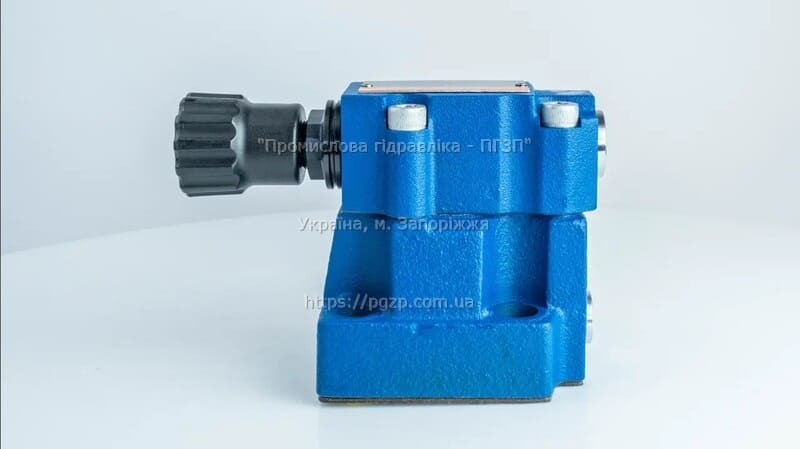

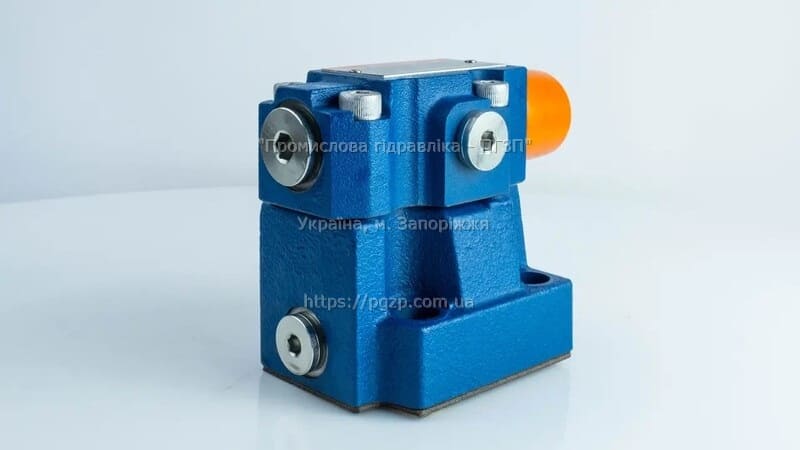

DR — це редукційні клапани непрямої дії, які використовуються для зниження та підтримки тиску у певному контурі.

Ці клапани мають плавніше регульовану продуктивність, широкий діапазон регулювання тиску і досягають вихідного тиску на низькому рівні при високій швидкості потоку.

Регулювання здійснюється за допомогою болта або ручки.

Виробляються із зворотним клапаном і без нього (літера М у маркуванні).

Монтаж плитковий або трубний. Ця серія випускається з розмірами прохідного перерізу 10, 20 та 30 мм з пропускною здатністю 150, 300 та 400 л/хв і застосовується у гідросистемах з тиском 315 Бар.

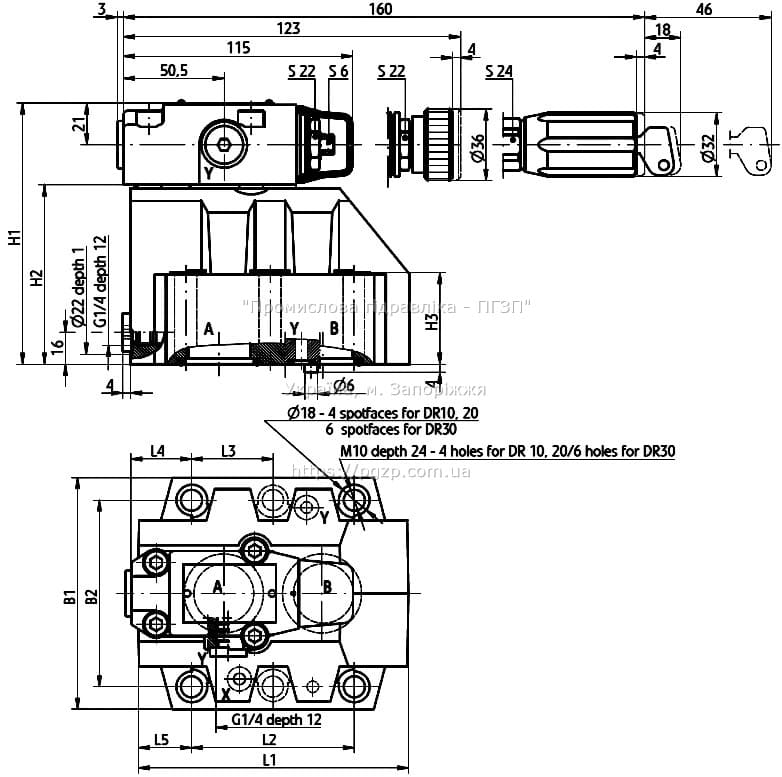

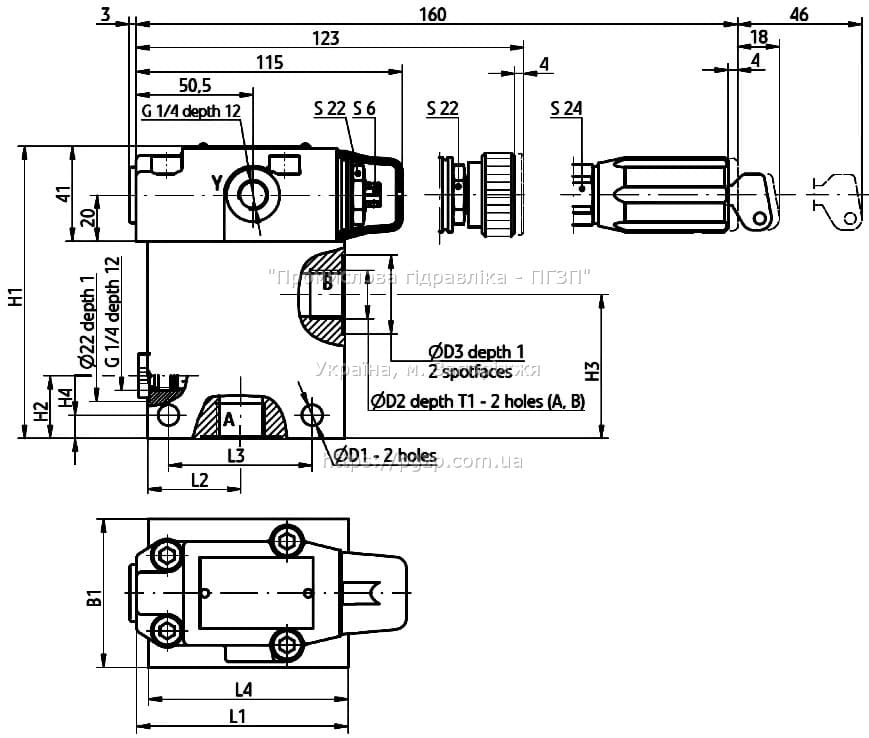

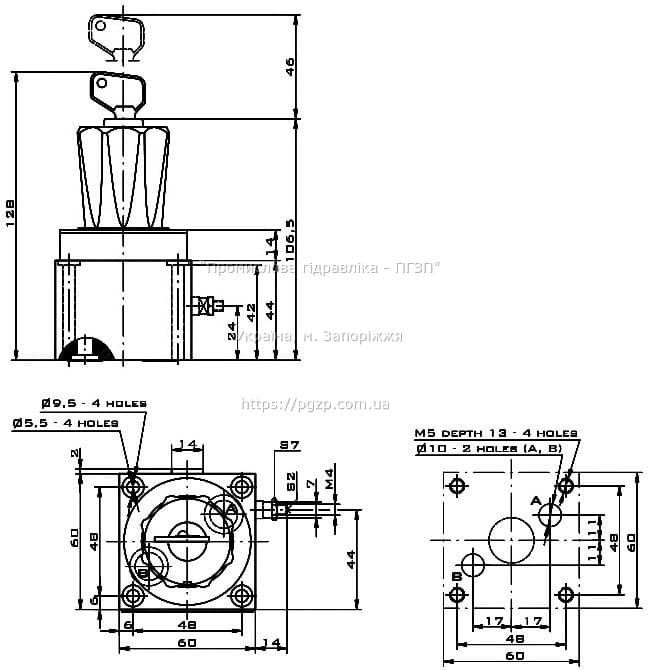

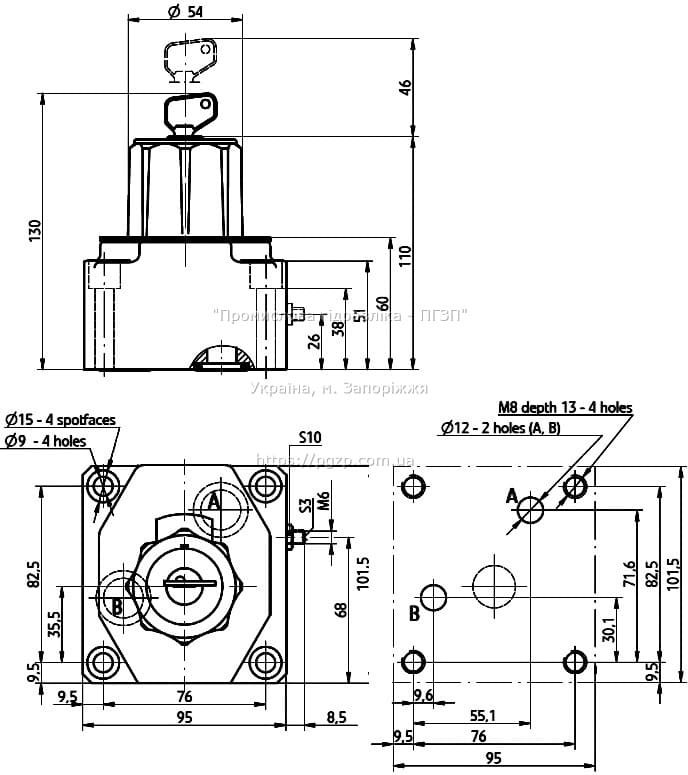

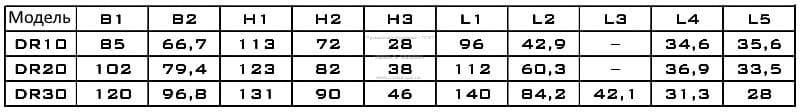

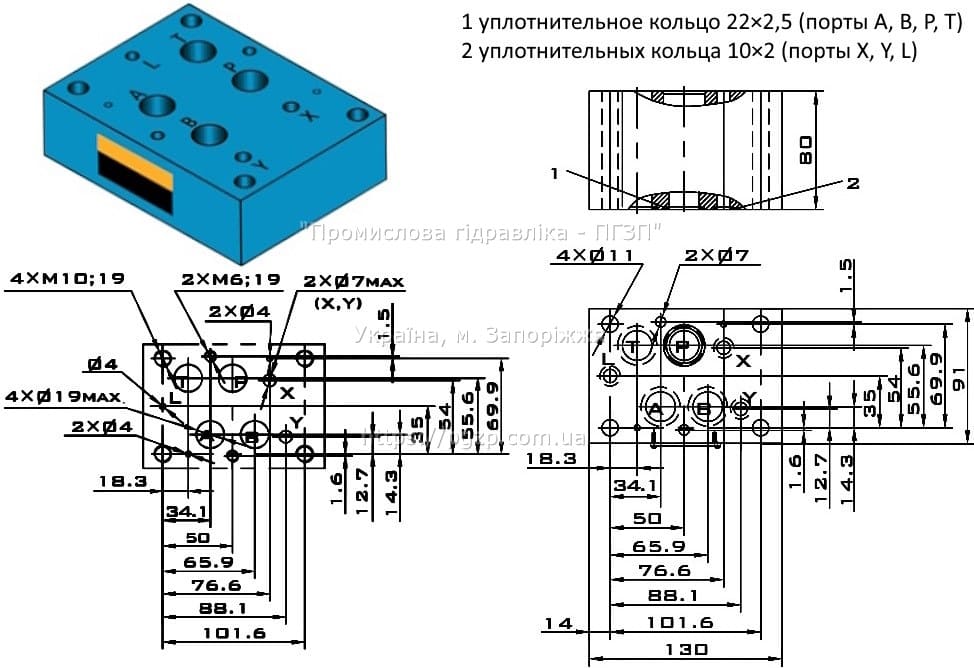

Габаритні розміри клапанів DR (плитковий монтаж)

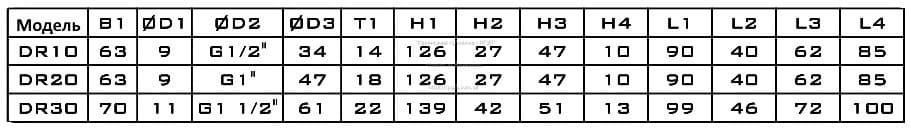

Габаритні розміри клапанів DR (трубний монтаж)

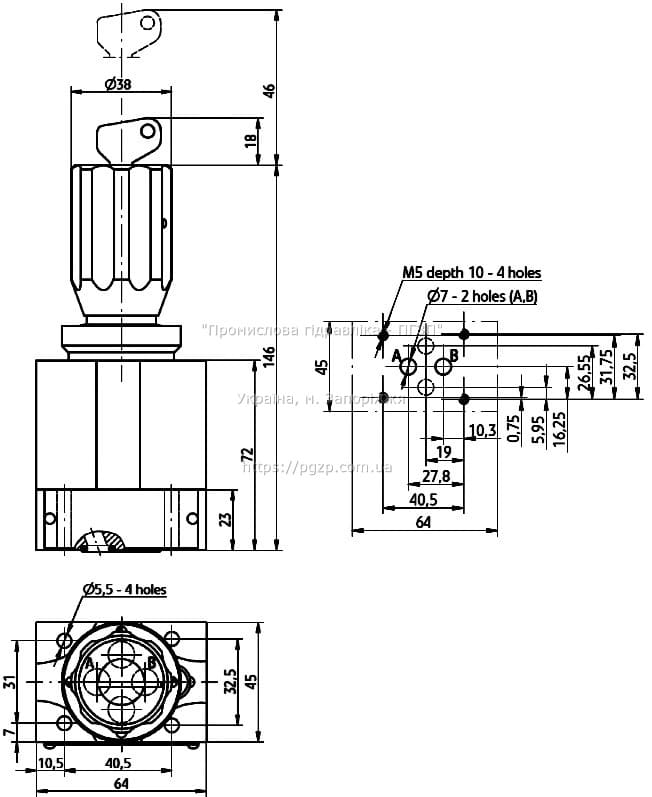

Редукційні клапани серії ZDR

Серія ZDR є триходовими редукційними клапанами прямої дії, які використовуються для зниження та підтримки тиску постійним у певній частині гідравлічного контуру, що знаходиться за клапаном, де небажане зростання тиску.

Регулювання здійснюється за допомогою болта або ручки.

Редукування відбувається в каналі А або Р.

Є моделі зі зворотним та без зворотного клапана (літера М у маркуванні).

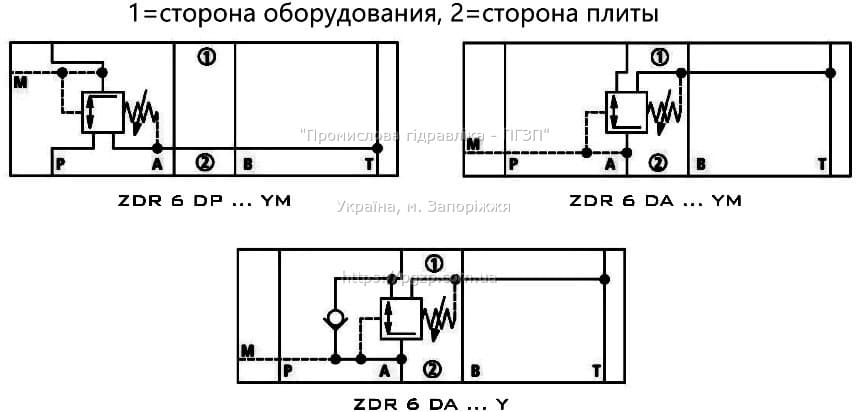

Гідравлічні схеми

Клапани ZDR випускаються з діаметрами прохідного перерізу 6 та 10 мм, з максимальною швидкістю потоку 30 та 50 л/хв та використовуються у гідросистемах з тиском 315 Бар. Їхні габаритні та монтажні розміри наведені на малюнку нижче.

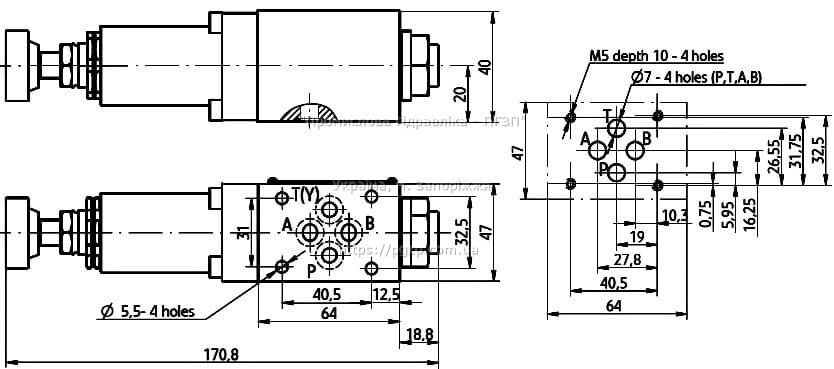

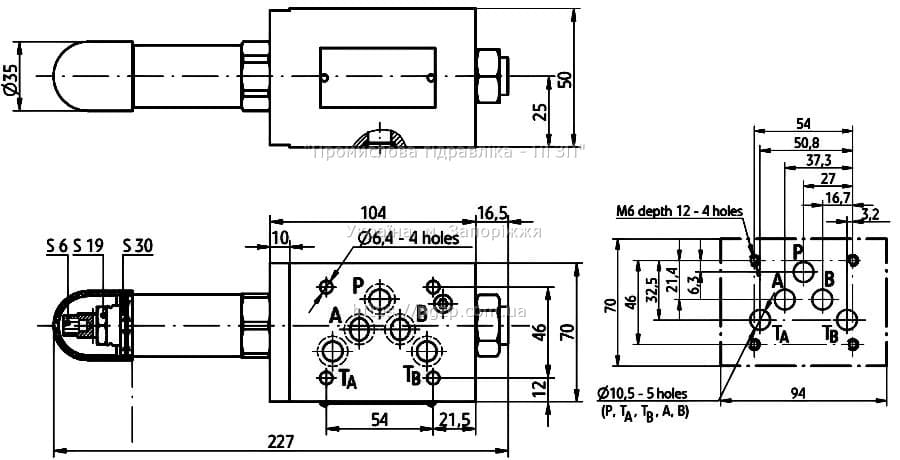

ZDR6

ZDR10

Гідрозамки Oleodinamica Mozioni

Гідрозамок являє собою керований зворотний клапан. Без сигналу, що управляє, він функціонує як стандартний зворотний клапан: пропускає рідину тільки в одному напрямку і блокує її в зворотному. За наявності керуючого сигналу гідрозамок пропускає рідину в обох напрямках. Залежно від кількості зворотних клапанів, розміщених в одному корпусі, гідрозамки бувають односторонніми і двосторонніми.

Гідравлічні замки серії M-SR

Клапани серії M-SR — односторонні гідравлічні замки з одним запірним елементом, призначені для перекриття однієї гідролінії.

Вони забезпечують вільний потік рідини в одному напрямку і блокують його в протилежному, доки не досягається необхідний тиск.

Можуть бути встановлені як кутові клапани (КЕ) або прямоточні (KD) та монтуються у будь-якому положенні.

Гідрозамки цього типу доступні у розмірах: Ду-6 (тільки версія KD), Ду-8, Ду-10, Ду-15, Ду-20, Ду-25 та Ду-30.

Їхні технічні характеристики наведені в таблиці

Параметри	M-SR…KE						M-SR…KD
Умовний прохід	Ду8	Ду10	Ду15	Ду20	Ду25	Ду30	Ду6	Ду8	Ду10	Ду15	Ду20	Ду25	Ду30
Максимальний робочий тиск, Бар	420
Тиск відкриття, Бар	від 0 до 5
Макс. швидкість потоку, л/хв.	35	50	120	200	300	400	15	30	50	120	200	300	400

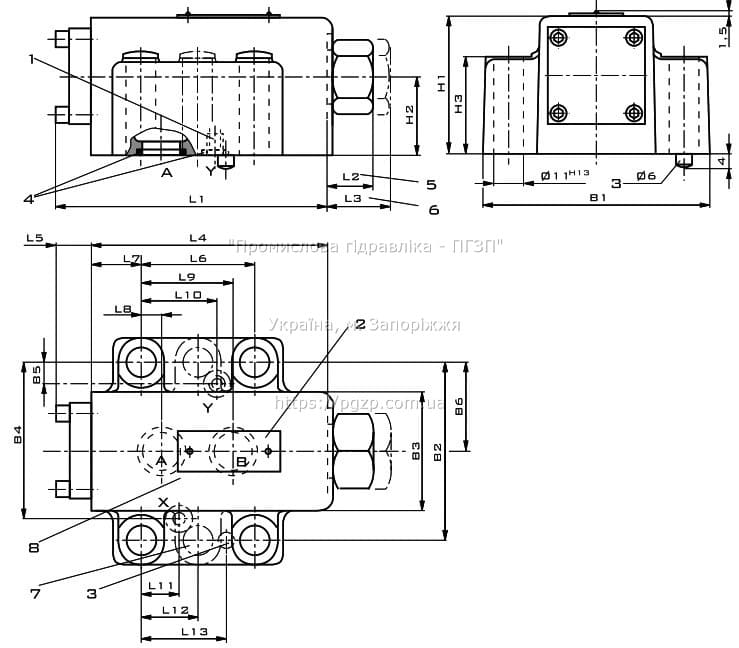

Габаритно-приєднувальні розміри кутового клапана КЕ

Габаритно-приєднувальні розміри прямоточного клапана KD

Гідрозамки серії SV, SL

Гідроклапан типу SV/SL — це гідрозамок з пілотним керуванням тарілчастого типу, призначений для встановлення на плиті. Він застосовується для герметичного блокування одного порту приводу, включаючи тривалі періоди простою.

Для забезпечення активного відкриття клапана важливі як умови тиску на обох сторонах керуючого клапана, так і співвідношення площ сідла і тарілки.

Ці клапани призначені для ізоляції робочих ланцюгів, що знаходяться під тиском, щоб запобігти перевантаженню при обриві лінії або повзучий рух приводів із гідравлічним блокуванням.

Виготовляються із зливним отвором (SL) і без (SV), а також передбачена версія А з функцією декомпресії та версія без декомпресії.

Доступні розміри: ДУ10, ДУ16, ДУ20, Ду25, і ДУ30.

Монтаж трубний та плитковий.

Технічні параметри зворотних клапанів SV/SL

Параметри	Значення
Умовний прохід, мм	Ду10	Ду16	Ду20	Ду25	Ду32
Максимальний робочий тиск, МПа	31,5
Тиск відкриття, МПа	0,15-1
Макс. витрата робочої рідини, л/хв.	150	300	350	400	550
Температура робочої рідини, °C	-30..80
Фільтрування, мкм	10
Співвідношення площ – поверхня тарілчастого клапана/поверхня поршня	1:2,8
Співвідношення площ – поверхня сідла кулі з пілотним отвором/поверхня поршня	1:12,2

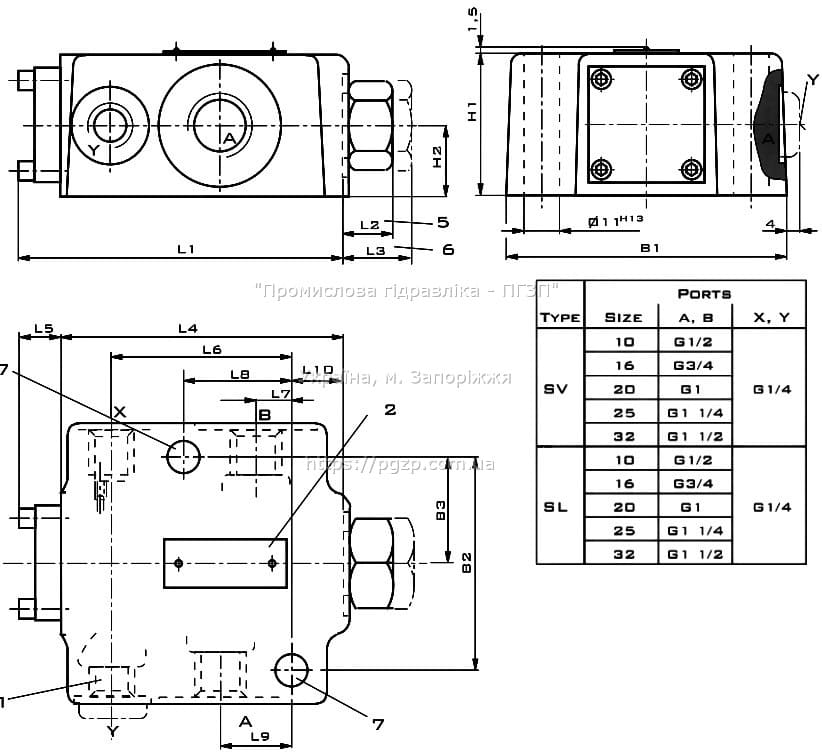

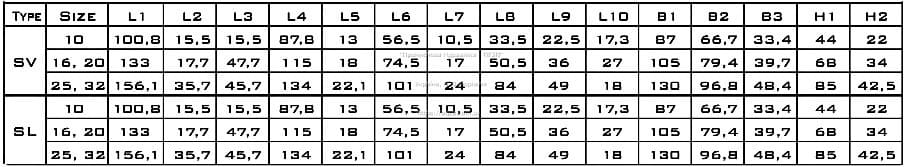

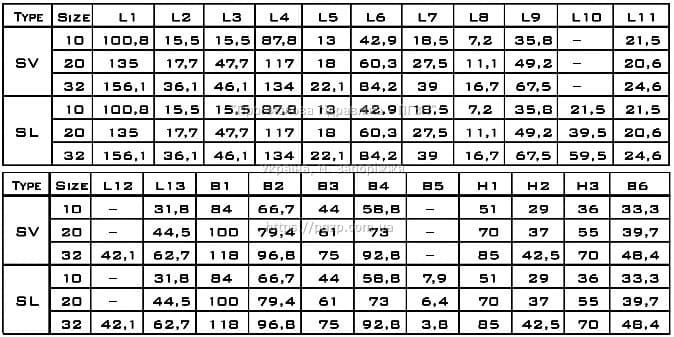

Габаритні розміри SV, SL (плитковий монтаж)

Габаритні розміри SV, SL (трубний монтаж)

Зворотні клапани Z1S6, Z1S10, Z1S16

Зворотні клапани Z1S сендвіч-плиткового типу призначені для з’єднання з регулювальною арматурою. Вони дозволяють вільний потік рідини в одному напрямку та автоматично закриваються у протилежному. Клапани можуть встановлюватись у будь-якому положенні як проміжний елемент між плитою та гідророзподільником.

Виконуються у різних варіантах:

зворотний клапан знаходиться в порту Р (позначення Р у маркуванні);
зворотний клапан у порту А (позначення С);
зворотний клапан у порту (D);
зворотний клапан у порту Т (позначення Т).

Технічні характеристики Z1S6, Z1S10 та Z1S16

Параметри	Серія
Параметри	Z1S6	Z1S10	Z1S16
Умовний прохід, мм	Ду6	Ду10	Ду16
Максимальний робочий тиск, МПа	32
Тиск відкриття, МПа	0,05; 0,3; 0,5
Макс. витрата робочої рідини, л/хв.	40	100	200

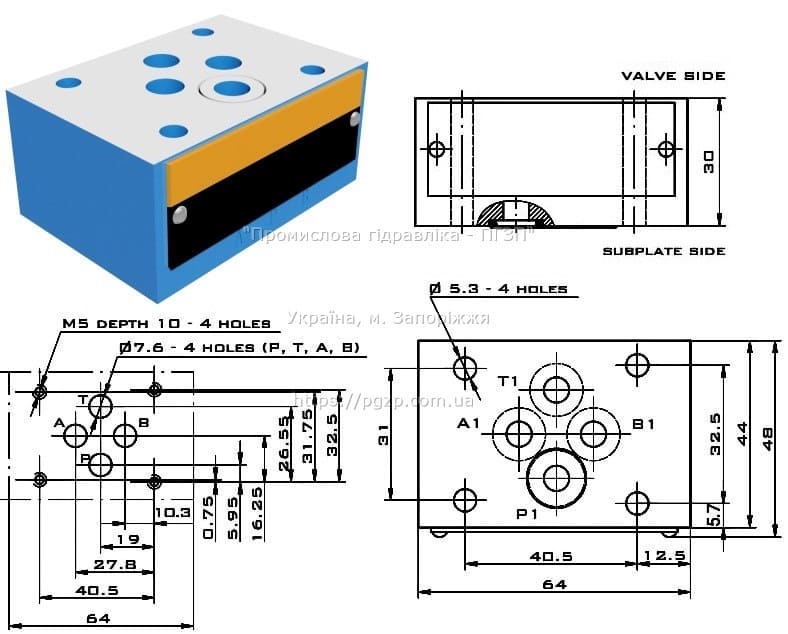

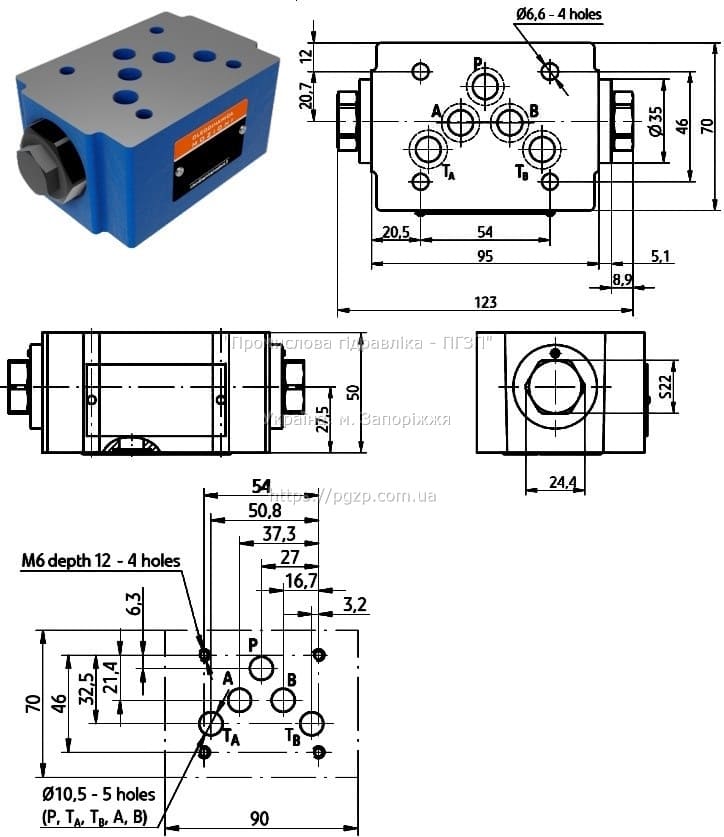

Габаритні та монтажні розміри Z1S6

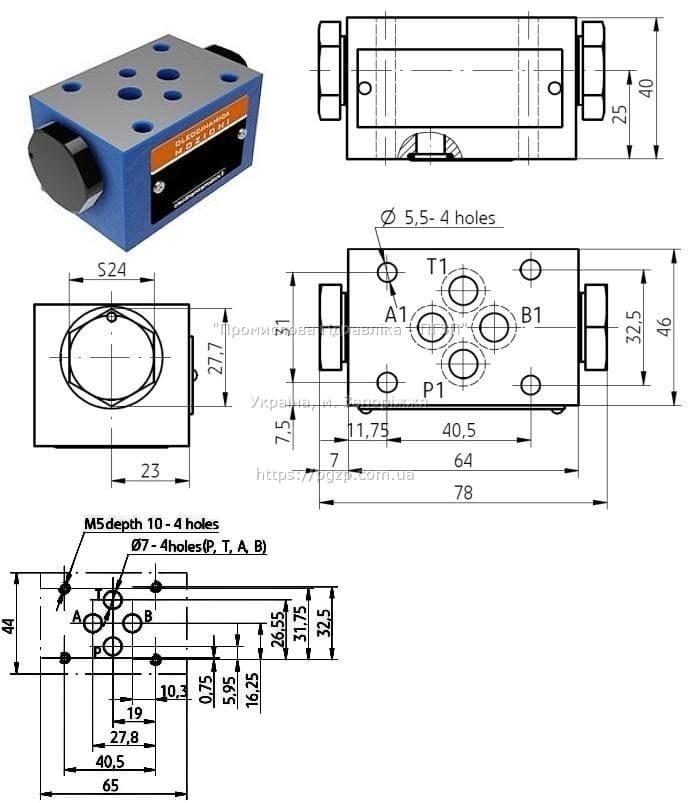

Габаритно-приєднувальні розміри Z1S10

Габаритні та монтажні розміри Z1S16

Двосторонні гідрозамки Z2S

Серії Z2S6, Z2S10, Z2S16 та Z2S22 являють собою двосторонні гідрозамки модульного монтажу з пілотним керуванням та умовними проходами, що становлять 6, 10, 16 та 22 мм відповідно. Вони призначені для вільного пропуску робочої рідини в одному напрямку та блокування руху у зворотному напрямку у разі відсутності керуючого впливу. За наявності такої дії забезпечують можливість руху в обох напрямках.

Моделі цих серій доступні у таких виконаннях:

порт А та В зі зворотним клапаном (без коду);
порт А із зворотним клапаном (позначення А);
порт зі зворотним клапаном (В);

Технічні параметри Z2S6, Z2S10, Z2S16, Z2S22

Параметри	Серія
Параметри	Z2S6	Z2S10	Z2S16	Z2S22
Умовний прохід, мм	Ду6	Ду10	Ду16	Ду22
Максимальний робочий тиск, МПа	31,5
Тиск відкриття, МПа	0,15; 0,3; 0,6
Макс. витрата робочої рідини, л/хв.	60	120	200	360

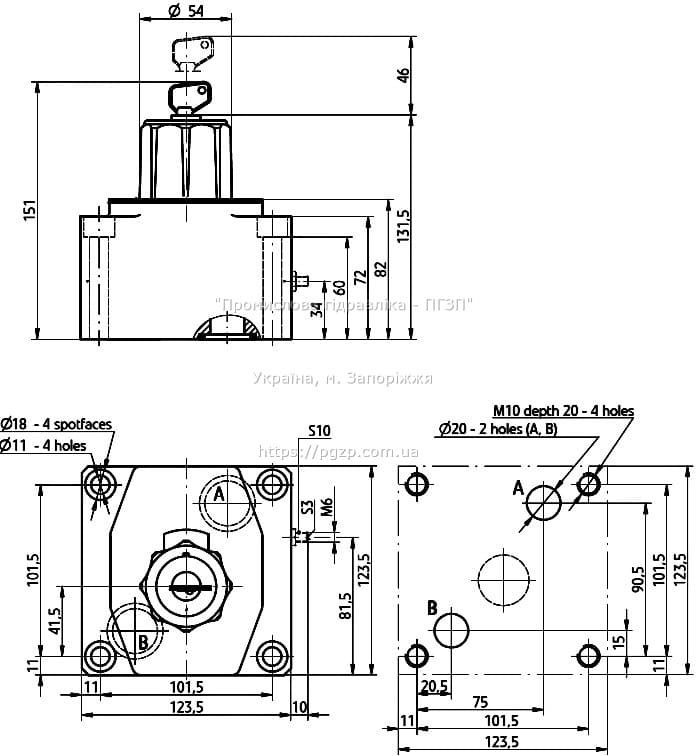

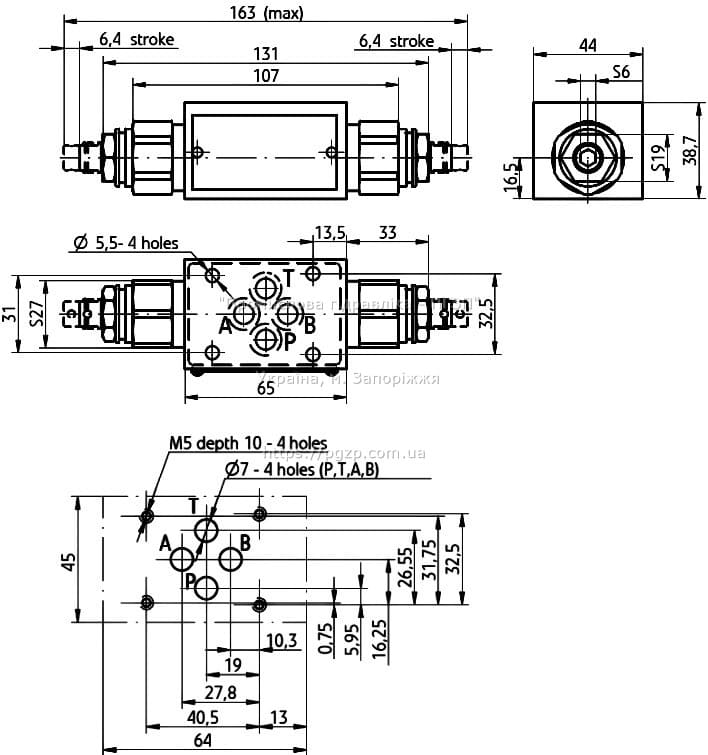

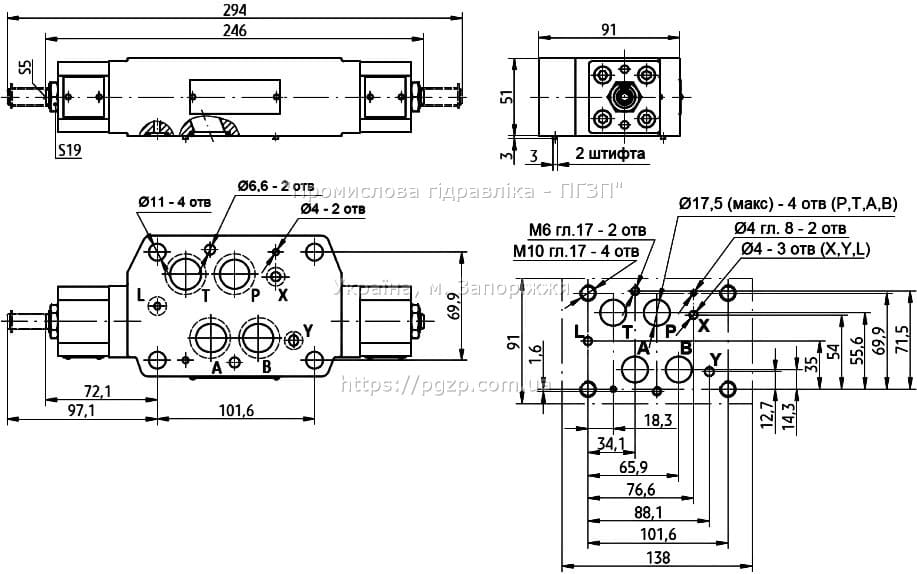

На малюнках представлені габаритно-приєднувальні розміри даних гідрозамків

Z2S6

Z2S10

Z2S16

Z2S22

Регулятори витрати Гідравлічні рухи

Регулятор потоку — це пристрій, призначений для керування та регулювання потоку робочої рідини у гідросистемі. Він забезпечує точну подачу оливи до виконавчих механізмів, підтримуючи задану швидкість руху незалежно від змін навантаження або перепадів тиску в системі.

Його основні функції:

Точний контроль витрати робочої рідини.
Підтримка стабільного потоку для плавної та точної роботи виконавчих механізмів.
Захист гідросистеми від перевантажень та поломок.
Плавний запуск та гальмування виконавчих механізмів.

Регулятори потоку серій 2FRM5, 2FRM6, 2FRM10 та 2FRM16

Клапани регулювання витрат серій 2FRM5, 2FRM6, 2FRM10 та 2FRM16 є обмежувальними регуляторами, які не залежать від тиску та температури.

Ці клапани використовуються для контролю та підтримки заданої витрати у гідросистемах.

Налаштування параметрів здійснюється за допомогою ключа.

Клапан можна встановити у гідравлічному контурі у будь-якому положенні.

Ця модель призначена для плиткового монтажу.

Технічні характеристики регуляторів 2FRM

Параметри	Серії
Параметри	2FRM5	2FRM6	2FRM10	2FRM16
Умовний прохід, мм	5	6	10	16
Робочий тиск, МПа	21	31,5	31,5	31,5
Макс. швидкість потоку, л/хв.	0,2-15	1,5-25	2-50	40-160

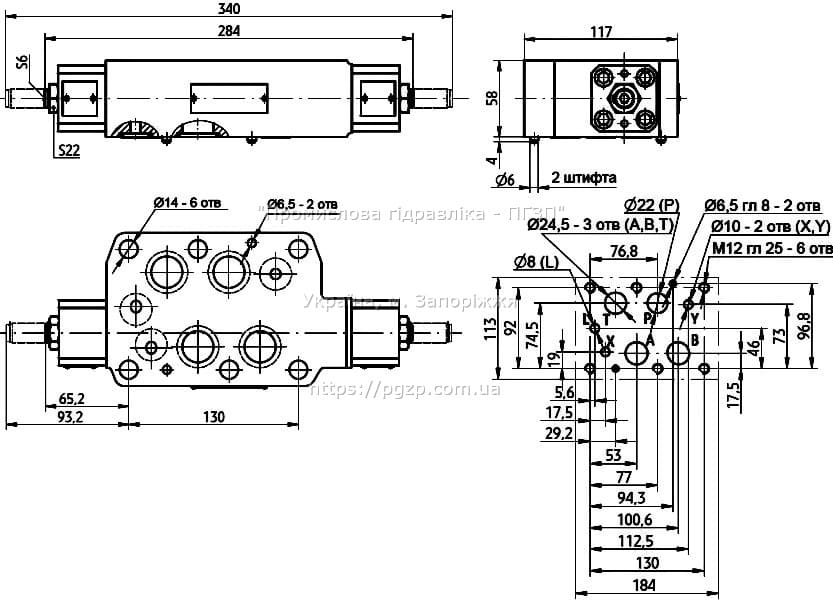

Габаритні та монтажні розміри

2FRM 5

2FRM 6

2FRM 10

2FRM 16

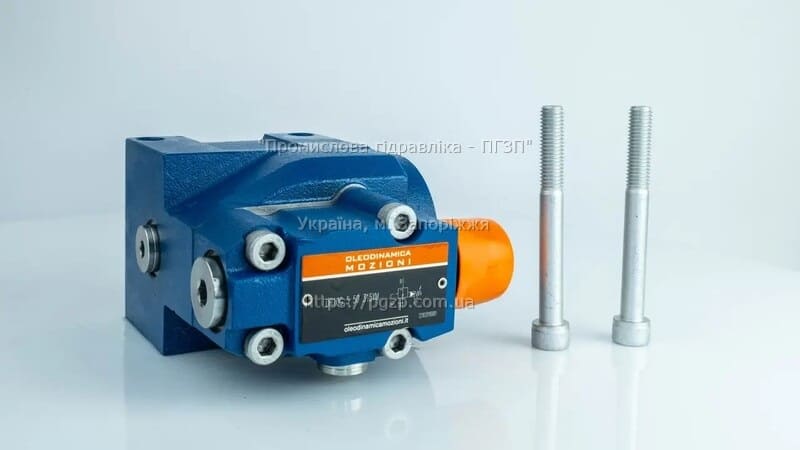

Дросельні клапани Oleodinamica Mozioni

Гідравлічний дросель — це пристрій, призначений регулювання потоку робочої рідини в гідросистемах.

Він створює гідравлічний опір, який обмежує швидкість проходження рідини через нього, тим самим керуючи швидкістю руху виконавчих механізмів.

Його призначення:

Регулює швидкість руху штоків гідроциліндрів, обертання гідромоторів та інших виконавчих механізмів.
Забезпечення плавного пуску та гальмування виконавчих механізмів.
Захист гідросистеми від перевантажень та поломок.
Підтримка заданого тиску в гідросистемі.
Демпфування коливань у гідроприводі.

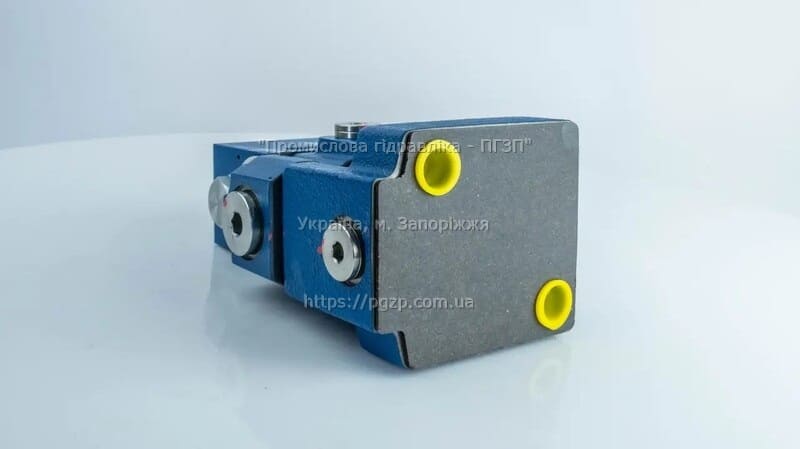

Дросельні клапани серій Z2FS6, Z2FS10, Z2FS16, Z2FS22

Клапани серії Z2FS є дроселями зі зворотними клапанами, призначені для обмеження потоку робочої рідини в одному напрямку і забезпечення її вільного проходження в протилежному. Дроселювання може здійснюватися в портах А і В або в кожному окремо. Зворотний рух рідини здійснюється при відкритті зворотного клапана у вільному потоці. Дросель можна встановити або у напрямку приводу, або у протилежному йому напрямку. Монтаж модульний.

Технічні характеристики гідроклапанів Z2FS

Параметри	Серія
Параметри	Z2FS6	Z2FS10	Z2FS16	Z2FS22
Умовний прохід, мм	Ду6	Ду10	Ду16	Ду22
Макс. витрата робочої рідини, л/хв.	80	160	250	350
Максимальний робочий тиск, МПа	31,5		35
Температура робочої рідини, °C	–30 … +80

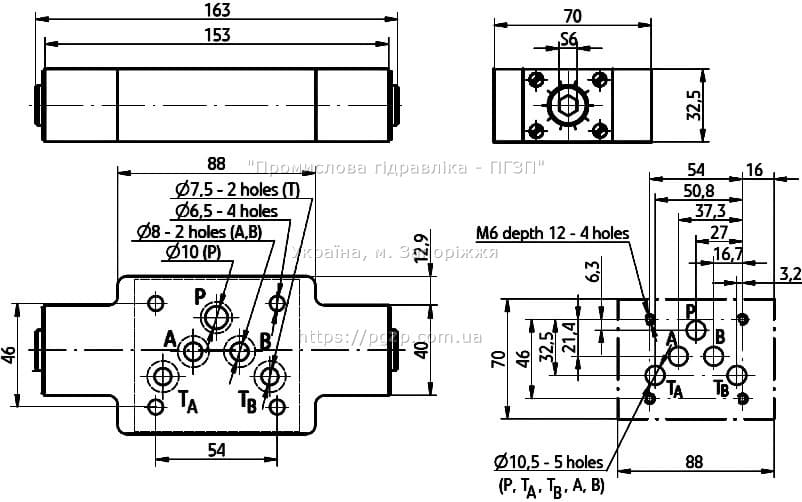

Габаритно-приєднувальні розміри дроселів

Z2FS6

Z2FS10

Z2FS16

Z2FS22

Висновок

ГІдравлічні запобіжні, редукційні клапани, дроселі, гідрозамки та регулятори витрати відіграють ключову роль у забезпеченні ефективної та безпечної роботи гідравлічних систем. Кожен із цих компонентів виконує специфічні функції, які сприяють оптимізації роботи системи, підвищенню її надійності та захисту від перевантажень.

Запобіжні клапани забезпечують захист системи від надлишкового тиску, запобігаючи можливим пошкодженням обладнання та витоку рідини. Редукційні клапани регулюють тиск у різних ділянках системи, забезпечуючи стабільну роботу компонентів при заданих параметрах. Гідравлічні дроселі дозволяють точно регулювати швидкість потоку рідини, що є критично важливим для контролю руху виконавчих механізмів. Гідрозамки забезпечують утримання навантаження у фіксованому положенні, запобігаючи мимовільному руху під впливом зовнішніх сил. Регулятори витрати стабілізують потік рідини, підтримуючи задані параметри незалежно від змін тиску та навантаження. Всі ці компоненти в сукупності забезпечують надійну та ефективну роботу гідравлічних систем у різних галузях промисловості та сферах застосування.

Таким чином, правильний підбір та використання цих елементів не тільки підвищує продуктивність та точність гідравлічних систем, але й значно продовжує термін їхньої служби, мінімізуючи ризики аварій та простоїв.
