Трубопровід та трубопровідна арматура для пневматики

Пневматичний трубопровід: властивості та характеристики

Властивості нейлонових та поліуретанових трубок

Для трубопроводів пневматичних систем часто застосовують трубки з нейлону (PA) або поліуретану (PU). Чому використовують ці матеріали? Завдяки їх властивостям, а саме:

• Гнучкість та зносостійкість: Нейлонові та поліуретанові трубки легко гнуться, що спрощує монтаж та обслуговування системи. При цьому вони відмінно протистоять стиранню, витримуючи інтенсивну експлуатацію.
• Стійкість до агресивних середовищ: Нейлон не боїться багатьох розчинників, лугів, олив, жирів, нафтопродуктів, мінеральних та органічних розбавлених кислот. Поліуретан має ще ширший спектр хімічної стійкості.
• Температурна стабільність: Нейлонові трубки зберігають свої властивості від -40°C до +100°C, а поліуретанові — від -20°C до+80°C.
• Діелектричні властивості: Обидва матеріали не проводять електрику, що робить їх безпечними для використання у електротехнічних системах.
• Стійкість до тиску: Витримують підвищений тиск (до 60 Бар).
• Корозійна стійкість: Поліуретан відрізняється стійкістю до корозії і ідеальний для роботи з абразивними матеріалами.

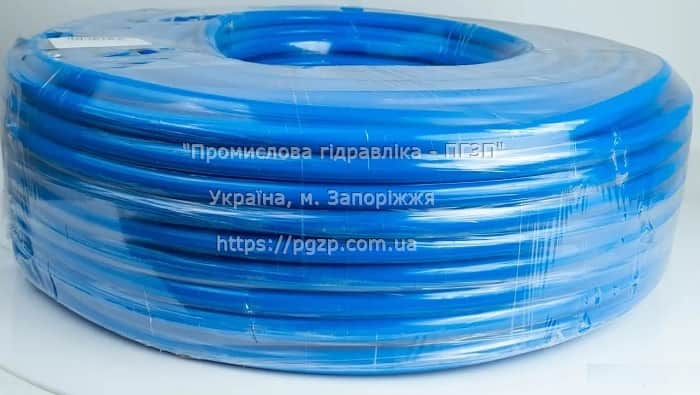

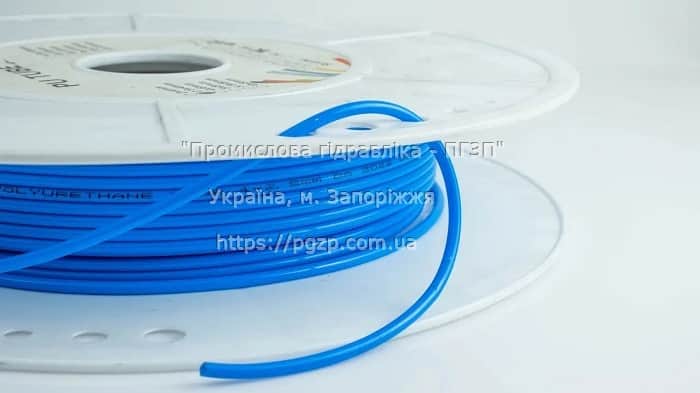

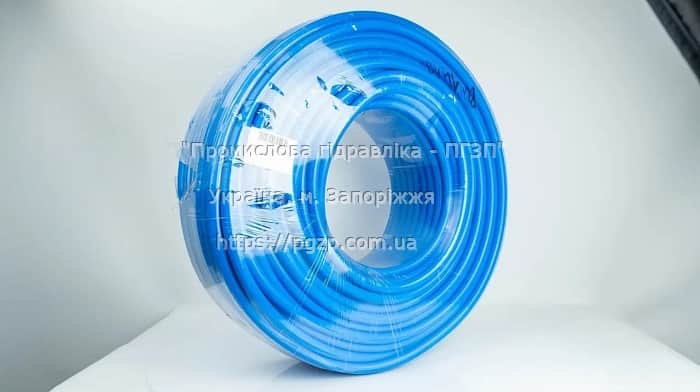

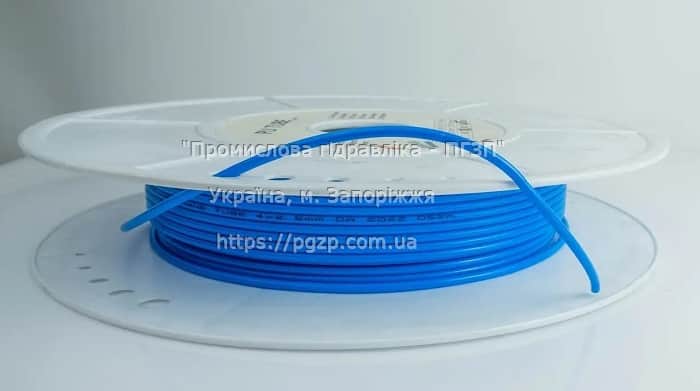

Характеристика повітряного шлангу PU

Поліуретанова трубка PU — ідеальне рішення для динамічних (рухливих) пневмосистем, де потрібна висока еластичність трубки. Вона виготовляється з твердого поліуретану марки 98A і м’якого поліуретану 95A.

Технічні параметри поліуретанових шлангів (Airneo)

• матеріал — поліефірний поліуретан.
• Твердість — 95А-98А.
• Робоче середовище — повітря, вода.
• Температура рідини та навколишнього середовища — -20–80 °C.

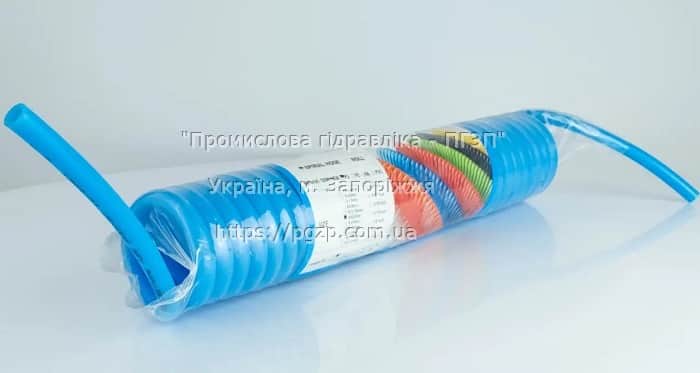

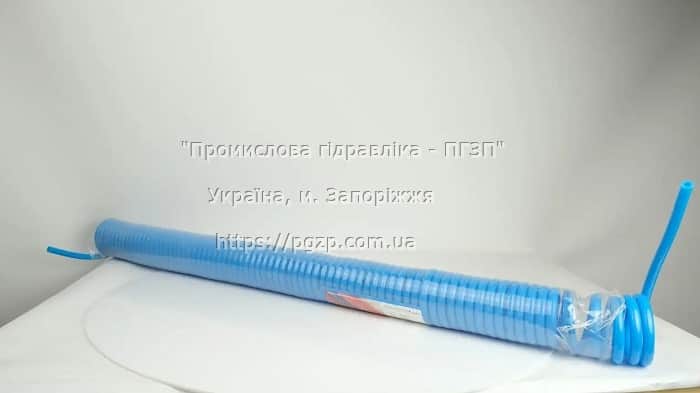

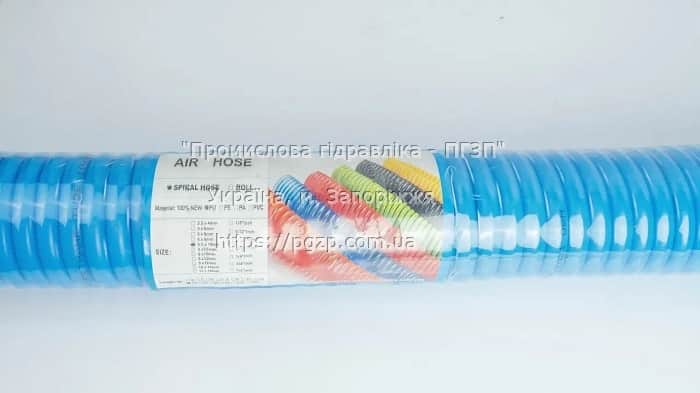

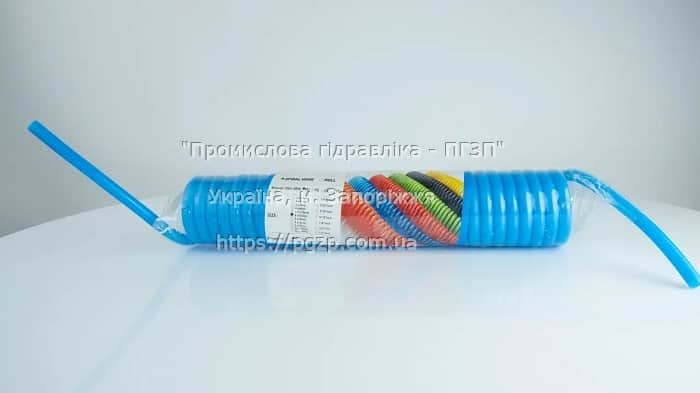

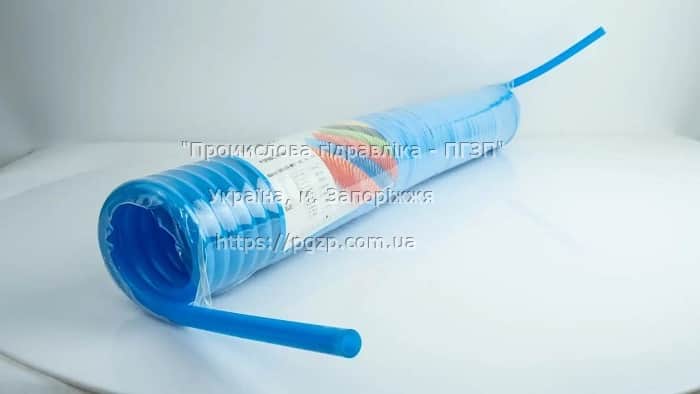

Характеристика спіральної трубки PUS

Трубка з поліуретану на основі складного ефіру не тільки має всі основні характеристики звичайної поліуретанової трубки, але й відрізняється відмінною гнучкістю та здатністю відновлювати свою силу. Вона зручна у використанні для рухомих елементів. Виготовляється з діаметром 4х2.5, 6х4, 8х5.5, 8х5, 10х6.5, 12х8, 14х10 та 16х12 мм та довжиною 5,10 та 15 м.

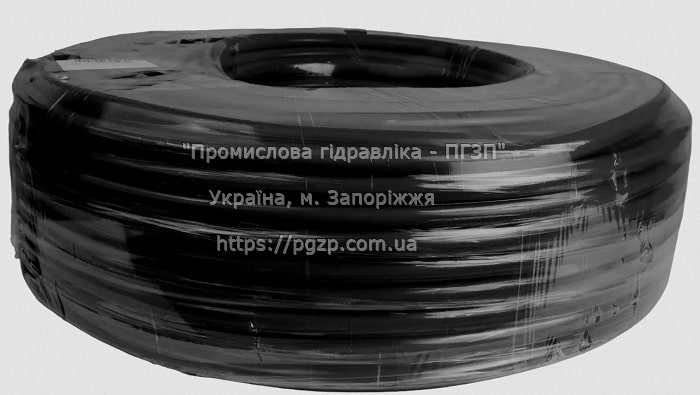

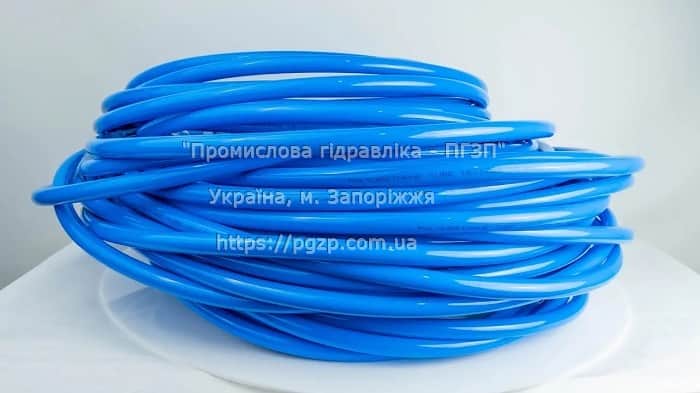

Характеристика гнучкого шлангу PA

Нейлонова (поліамідна) трубка PA має високі показники надійності та може використовуватись у середовищі підвищеного тиску. Вона застосовується для повітря, води, оливи, розчинників, вуглекислого газу.

Технічні параметри нейлонових шлангів (Airneo)

• матеріал — нейлон 6, нейлон 11, нейлон 12.
• Твердість — 60D, 64D.
• Робоче середовище — повітря, вода, олива, розчинники.
• Температура рідини та навколишнього середовища,°C — -40–100.

Запірна трубопровідна арматура для пневматичних систем

Запірна арматура служить для повного відкриття та закриття потоку повітря у трубопроводі. Її принцип дії ґрунтується на переміщенні запірних елементів (кулі, клини, затвори), що призводить до перекриття або відкриття проходу для повітря. До цієї арматури відносяться клапани різних типів: крани, засувки, вентилі та ін.

Дізнаємося більше про електромагнітні та зворотні клапани.

Електромагнітні клапани: склад, принцип дії, види

Електромагнітний клапан складається з електромагніту, який керує відкриттям та закриттям клапана залежно від електричного сигналу.

Основні компоненти електромагнітного клапана:

1. Електромагнітна котушка — ядро пристрою, яке створює магнітне поле під час подачі електричного струму. Коли подається струм, електромагніт призводить до переміщення клапана для відкриття або закриття потоку повітря.
2. Клапане тіло — це корпус, який містить клапан і забезпечує з’єднання з пневматичною системою. Коли електромагніт активується, він контролює переміщення клапана всередині клапанного тіла для регулювання потоку повітря.
3. Порти для підключення — отвори або різьбові з’єднання, через які повітря входить та виходить із клапана. Вони забезпечують з’єднання з іншими елементами пневматичної системи.

Принцип дії електромагнітного пневмоклапану ґрунтується на використанні електричного сигналу для створення магнітного поля, яке керує відкриттям і закриттям клапана. При подачі електричного струму на електромагніт він створює магнітне поле, яке призводить до переміщення клапана в потрібне положення, дозволяючи або припиняючи потік повітря через клапан. Коли припиняється електричний сигнал, магнітне поле зникає, і пружина повертає клапан у вихідне положення, перекриваючи потік повітря.

Клапан з електромагнітним типом управління може бути:

• нормально-закритим, який у вихідному стані, коли не подається напруга, знаходиться у закритому стані, блокуючи потік повітря. Під час подачі напруги він відкривається.
• нормально-відкритим, який навпаки, у вихідному стані відкритий, дозволяючи потоку повітря проходити, а при подачі напруги він перекриває потік.

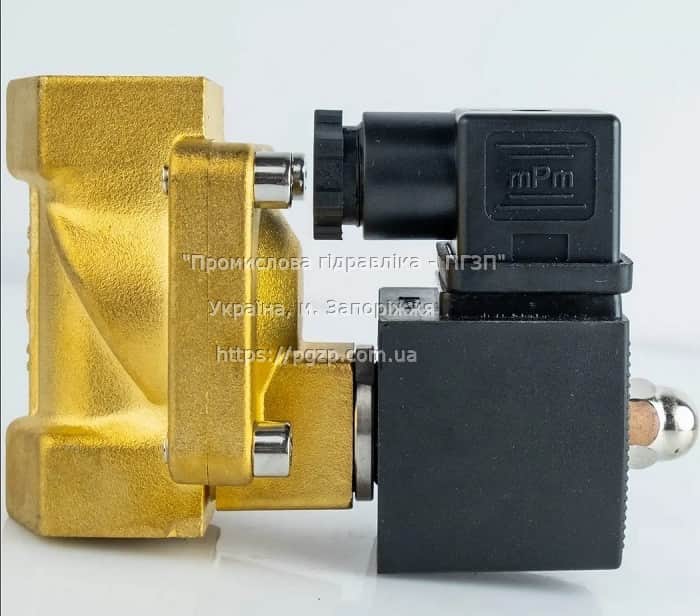

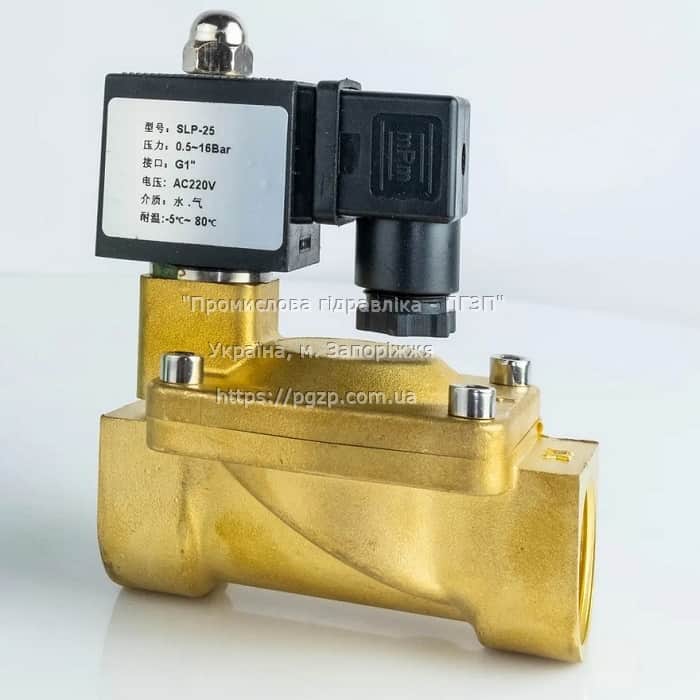

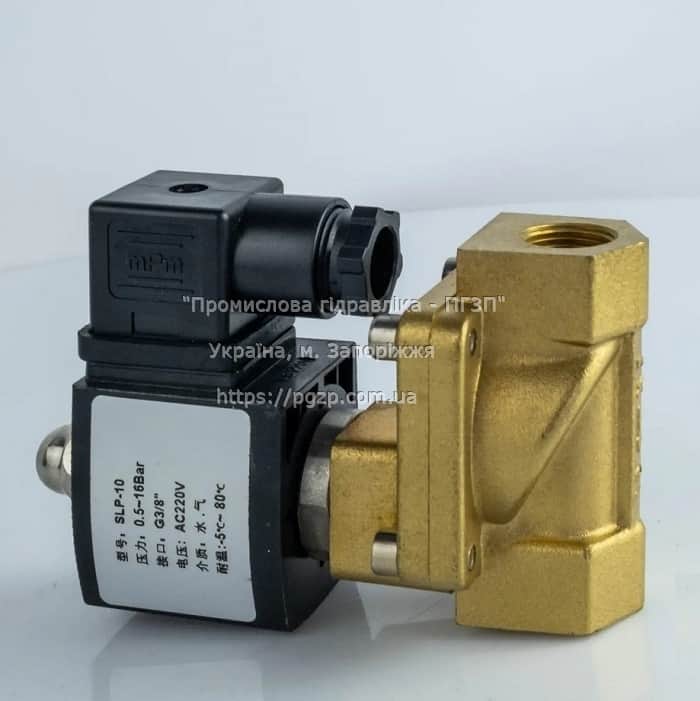

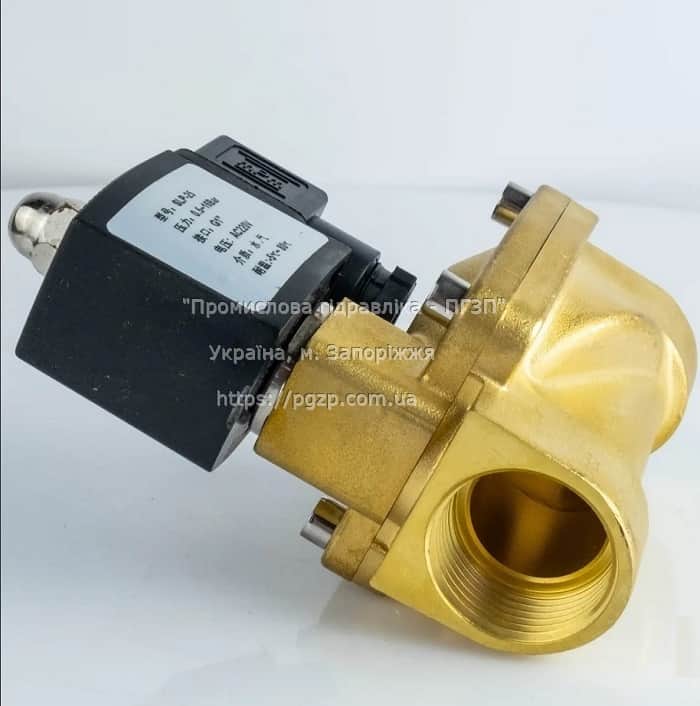

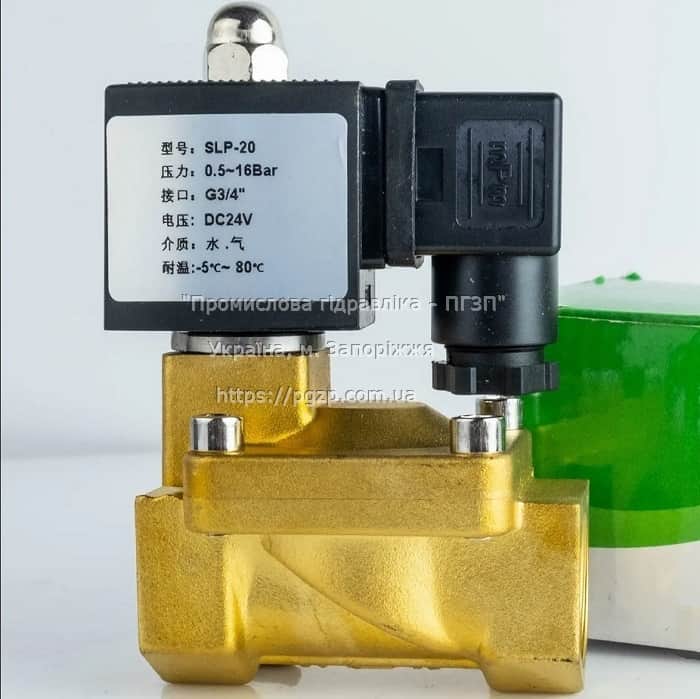

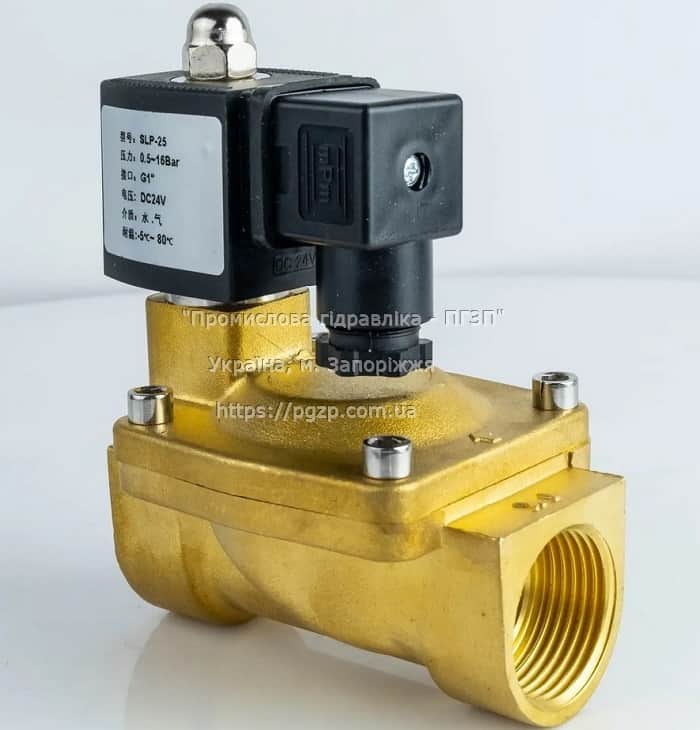

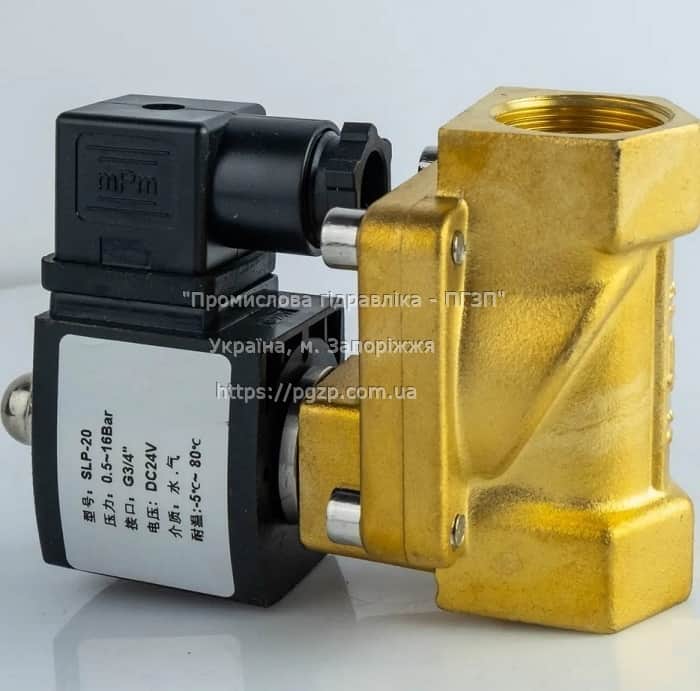

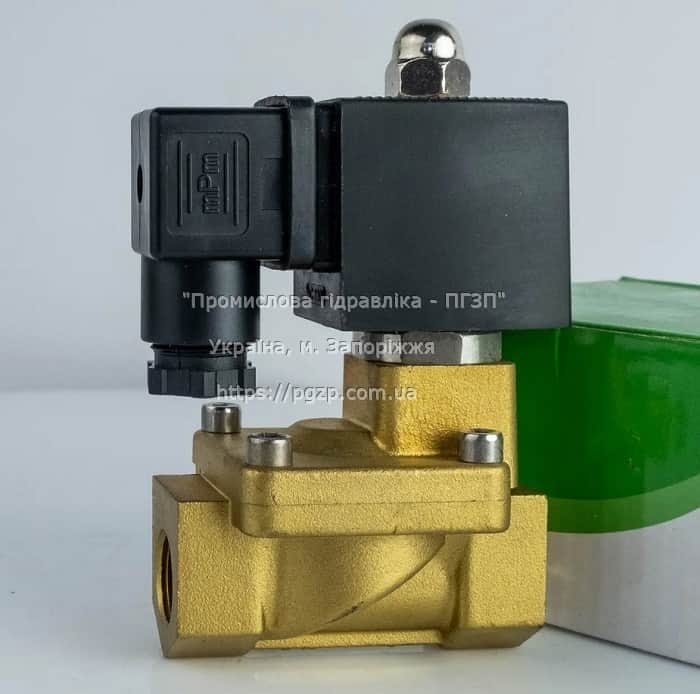

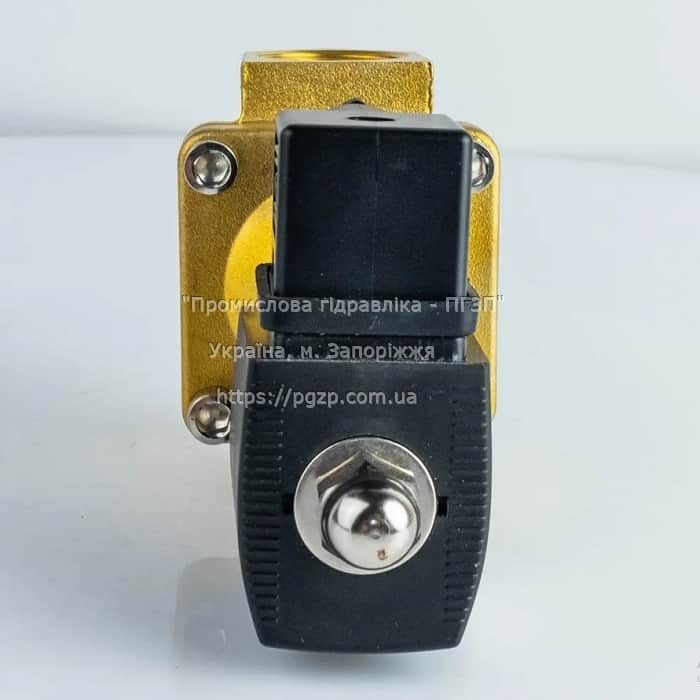

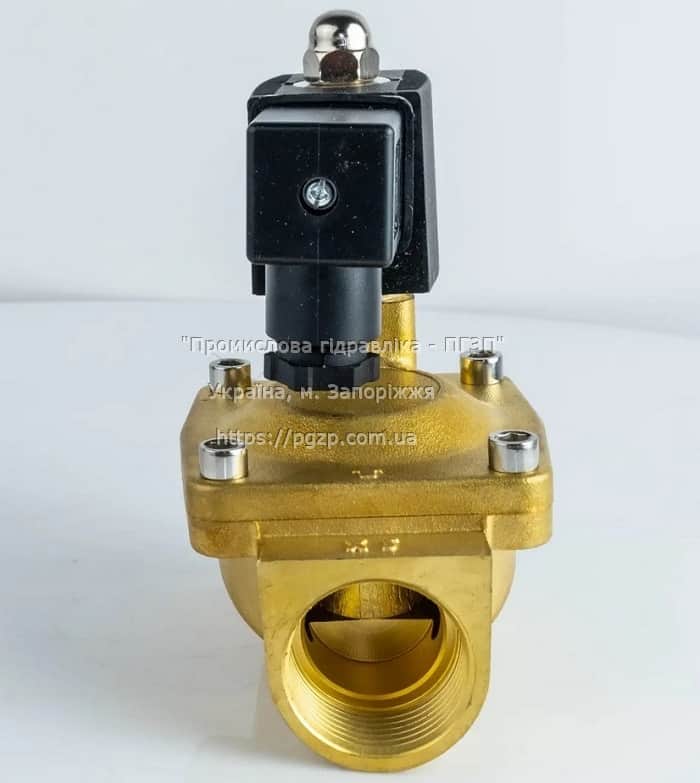

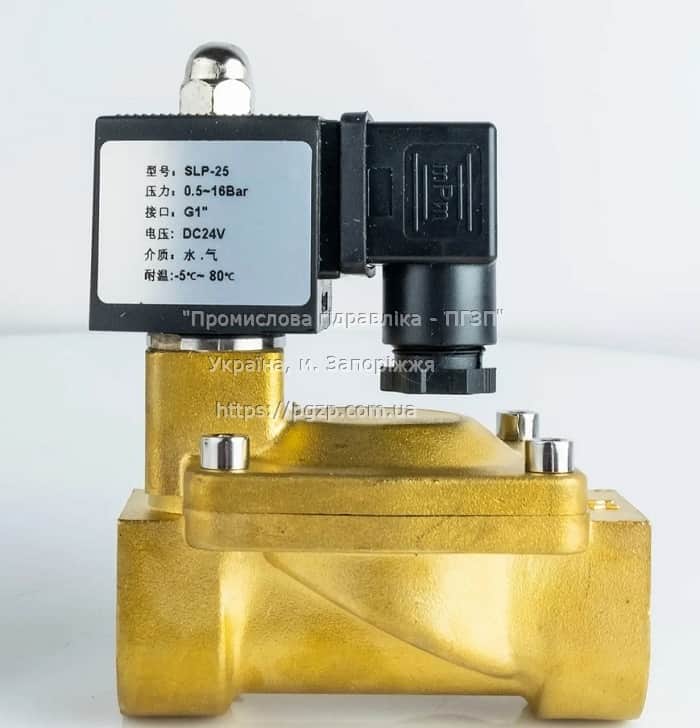

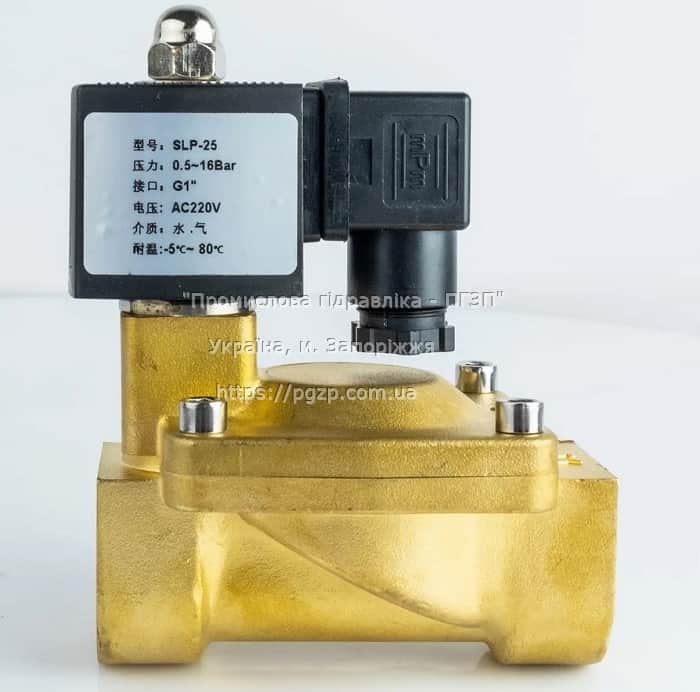

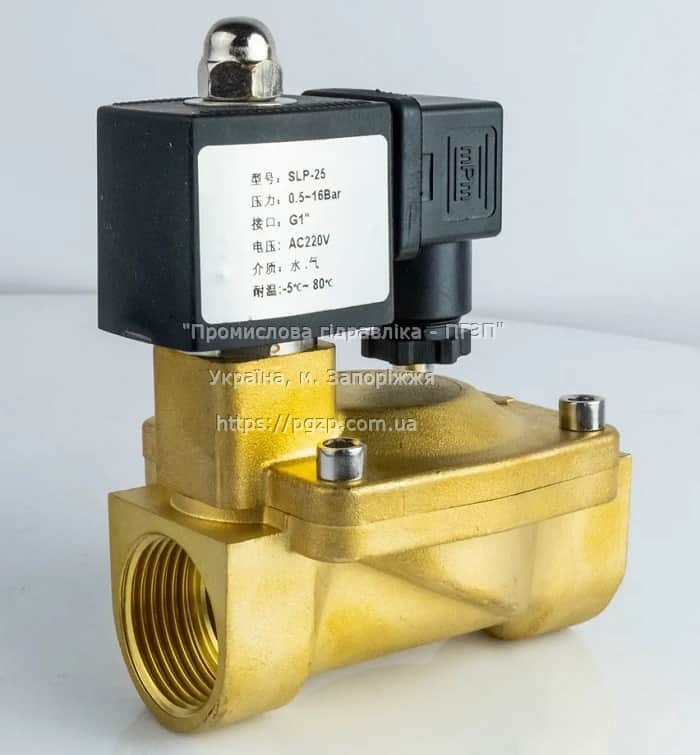

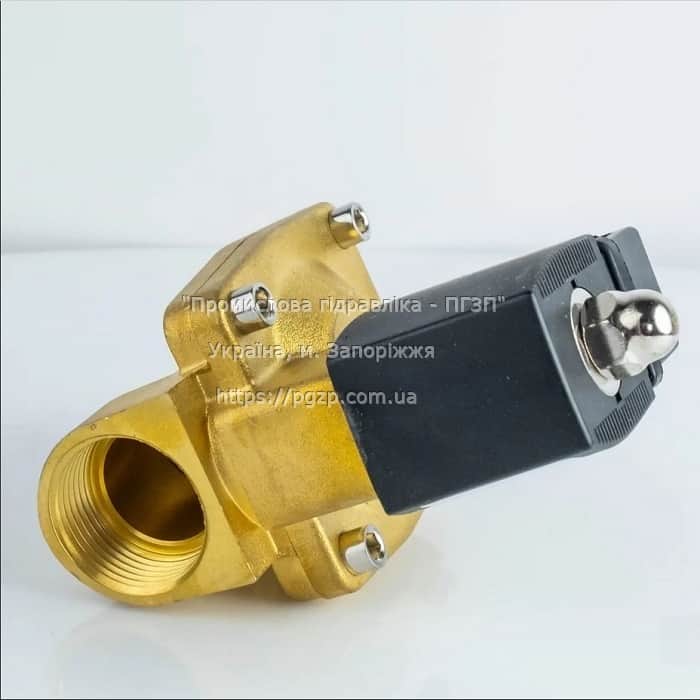

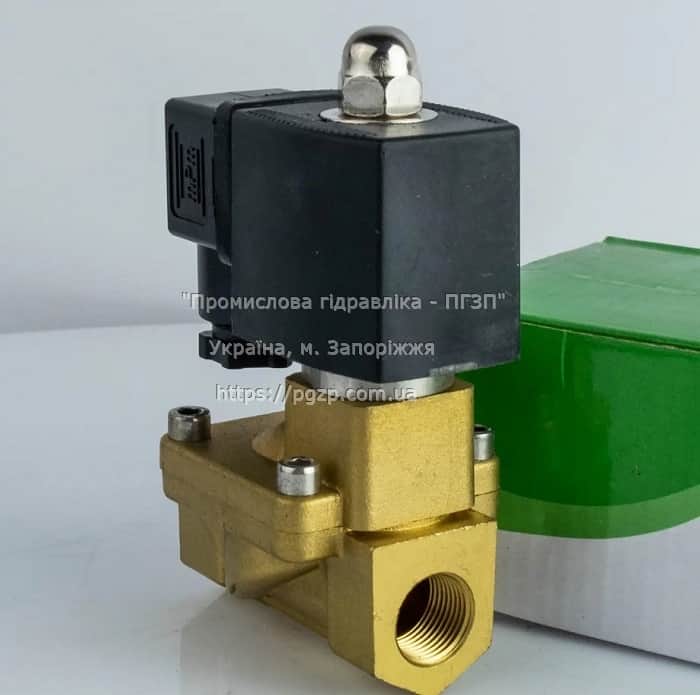

Розглянемо пристрій та характеристики нормально-закритого клапана серії SLP (Airneo)

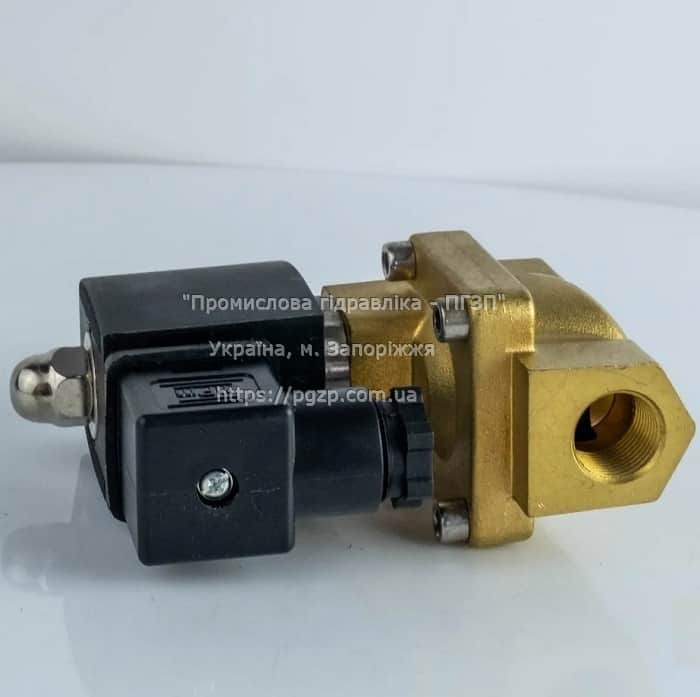

Двоходові клапани серії SLP

2-ходові електромагнітні клапани (нормально закриті N.C і нормально відкриті N.O) включають клапани прямої дії, мембранні і поршневі пілотні клапани.

Клапани прямої дії відрізняються простою конструкцією, швидкою реакцією, високою частотою та невеликим діаметром отвору (N.C≤6 мм, тип N.O.≤4 мм)

Мембранні пілотні клапани мають більший розмір отвору, робочий тиск ≤10 Бар та мають нульовий перепад робочого тиску.

Поршневі клапани подібні до мембранних, але підтримують більш високий тиск і температуру з диференціальним робочим тиском ≥1 Бар.

Технічні характеристики клапанів серії SLP

Зворотні клапани пневматичні

Зворотні клапани відноситься до запірної арматури та виконують у системі трубопроводу захисну функцію. Вони призначені для запобігання зворотному потоку повітря у випадку, якщо тиск на вході буде нижчим, ніж на виході. Ці клапани забезпечують напрямок потоку повітря в одному напрямку, але при спробі зворотного потоку закриваються, запобігаючи зворотному руху повітря.

Як приклад розглянемо односторонній клапан КАМ, який виробляється з різьбленням М5, G1/8″, G1/4″, G3/8″, G1/2″. Його довжина — 21-60 мм, діаметр — 10-24 мм. Технічні параметри клапана наведено у таблиці.

Регулятори швидкості подачі повітря ASC (Airneo) використовуються для повітряних нейлонових та поліуретанових шлангів із зовнішнім діаметром 4-16 мм. Оснащуються різними різьбленнями: М5, R1/8”, R1/4”, R3/8”, R1/2”, G1/8”, G1/4”, G3/8”, G1/2”.

Застосовуються за умов:

• Робочий тиск — 0-0,1 МПа.
• Максимальний тиск — 1,2 МПа.
• Робоча температура —0-60°C.

Клапани дросельні серії ASU служать для керування швидкістю подачі стисненого повітря та зміни швидкості роботи обладнання. Призначені для пневматичних трубок з поліуретану та нейлону діаметром 4, 6, 8, 10 та 12 мм.

Трубопровід та трубопровідна арматура для пневматики: висновок

Пневматичні трубопроводи та трубопровідна арматура є невід’ємною частиною сучасної промисловості, забезпечуючи передачу та контроль потоків стисненого повітря у різних виробничих процесах. Грамотний вибір матеріалів, комплектуючих, а також конструктивних рішень та методів монтажу даних систем відіграє ключову роль у забезпеченні їхньої ефективності, надійності та безпеки. Безперервні інновації в цій галузі сприяють оптимізації виробничих процесів та зниженню експлуатаційних витрат, що робить трубопроводи для пневматики важливим елементом для сучасної індустрії.
