Пневматичні з’єднувачі: фітинги, БРС, заглушки

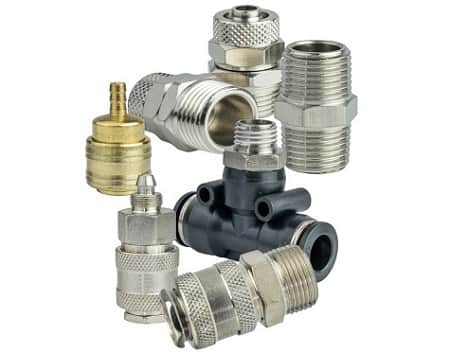

Пневматичні з’єднання — це елементи, призначені для герметичного та надійного з’єднання різних частин пневматичних систем, таких як трубки, шланги, компресори, пневмоінструменти тощо. Вони дозволяють швидко і легко роз’єднувати компоненти без втрати тиску або витоку повітря. Деякі типи з’єднань можуть використовуватися для керування потоком повітря (регулювання, перенаправлення).

Види з’єднань для пневматики

З’єднання пневмосистем можна розділити на:

• Різьбові з’єднання, які є найпоширенішими. Вони забезпечують надійне та герметичне з’єднання. Розрізняються за типом різьблення (BSP, NPT, G тощо). Сюди належать штуцери, перехідники, трійники, хрестовини.
• Швидкороз’ємні з’єднання (ШРЗ). Дозволяють швидко та легко з’єднувати/роз’єднувати компоненти без інструментів. Використовуються в місцях, де потрібне часте з’єднання/роз’єднання. Розрізняються за типом з’єднання (push-in, push-pull, twist-lock тощо). Приклади: пневмомуфти, пневморозетки, пневмопістолети.

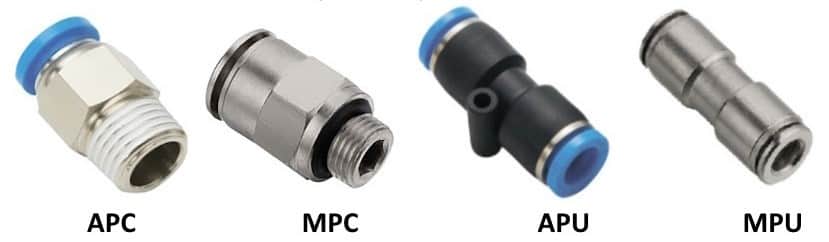

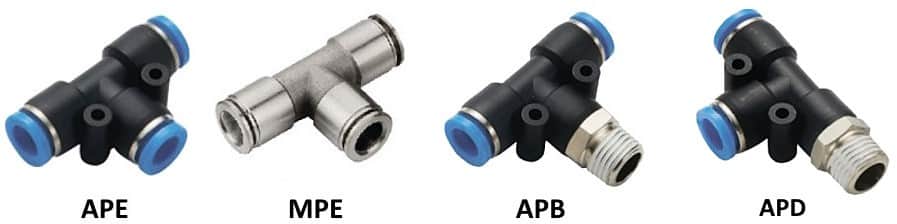

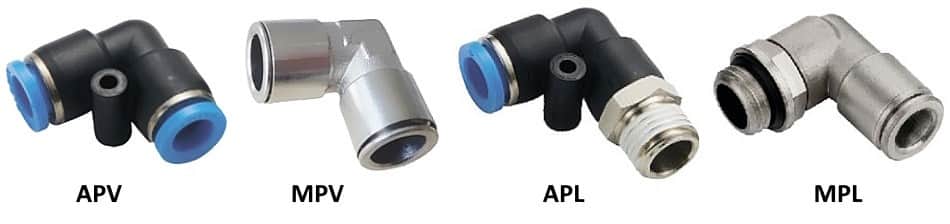

• З’єднання для труб та шлангів. Забезпечують герметичне з’єднання. Розрізняються за типом матеріалу (пластик, метал) та діаметром. Це фітинги, хомути, цангові затискачі.
• Фланцеві з’єднання, які забезпечують герметичне та надійне з’єднання. Використовуються для поєднання великих пневматичних систем. Розрізняються за типом фланця (плоский, комірцевий) та діаметром. Приклади: фланці, прокладки, шпильки.

Дізнаємося детальніше про швидкороз’ємні з’єднання та фітинги

ШРЗ — швидке та безпроблемне з’єднання

Іноді виникають ситуації, коли потрібно швидко підключити пневмоінструмент або обладнання, а ключів під рукою немає. У таких випадках рятують швидкороз’ємні з’єднання. ШРЗ — це сполучні елементи, призначені для швидкого з’єднання/роз’єднання пневматичних трубок, шлангів, інструментів та обладнання без використання інструментів. Вони прості у використанні та забезпечують герметичні з’єднання, виключаючи витоки стисненого повітря.

Устрій швидкороз’ємних з’єднань

ШРЗ — це пара з двох елементів, муфти та ніпеля, які часто називають “мамою” та “татом”.

Муфта складається з:

• Корпуса, основи всієї конструкції.
• Затискача, який фіксує “тату” за допомогою стопорної втулки та кульок.
• Зворотного клапана. Він перешкоджає зворотному потоку повітря.
• Кільця ущільнювача, який забезпечує герметичність.
• Адаптера приєднання. Він може бути вбудованим або окремим.

Зустрічаються менш поширені конфігурації муфт із додатковими елементами.

Ніпель включає:

• Корпус.
• Зворотній клапан.
• Адаптер приєднання, який аналогічно “мамі”, може бути інтегрованим або окремим.
• Ущільнювальний елемент.

Для забезпечення герметичності та довговічності з’єднання необхідно регулярно перевіряти ущільнювачі.

Далі розглянемо деякі приклади швидкороз’ємних з’єднань.

Швидкороз’ємні з’єднання серій SH, SF, SM, PM, PH, PF

ШРЗ серії SH з однієї сторони має клапан “мама” універсального типу та підходить для ШРЗ “тато” будь-яких видів. З іншого боку, воно оснащене “ялинкою” для з’єднання шлангів діаметром 6,35, 8 або 10 мм.

З’єднання SF типу “мама” з внутрішнім різьбленням ¼”, ⅜” або ½” BSPT

ШРЗ типу “мама”, яке має зовнішнє дюймове різьблення ¼”, ⅜” або ½” BSPT

З’єднання серії PM має кульковий стопорний механізм та зовнішнє різьблення ¼”, ⅜” або ½” BSPT

PH з’єднання з одного боку має стопорний механізм, а з іншого “ялинку” під шланги діаметром 6, 8 або 10 мм.

ШРЗ серії PF оснащено кульковим стопорним механізмом та внутрішнім різьбленням ¼”, ⅜” або ½” BSPT.
