Пневматические соединения: фитинги, БРС, заглушки

Пневматические соединения — это элементы, предназначенные для герметичного и надежного соединения различных частей пневматических систем, таких как трубки, шланги, компрессоры, пневмоинструменты и т. д. Они позволяют быстро и легко разъединять компоненты без потери давления или утечки воздуха. Некоторые типы соединений могут использоваться для управления потоком воздуха (регулирования, перенаправления).

Виды соединений для пневматики

Соединения пневмосистем можно разделить на:

• Резьбовые соединения, которые являются наиболее распространенными. Они обеспечивают надежное и герметичное соединение. Различаются по типу резьбы (BSP, NPT, G и т. д.). Сюда относятся штуцеры, переходники, тройники, крестовины.
• Быстроразъемные соединения (БРС). Позволяют быстро и легко соединять/разъединять компоненты без инструментов. Используются в местах, где требуется частое соединение/разъединение. Различаются по типу соединения (push-in, push-pull, twist-lock и т. д.). Примеры: пневмомуфты, пневморозетки, пневмопистолеты.

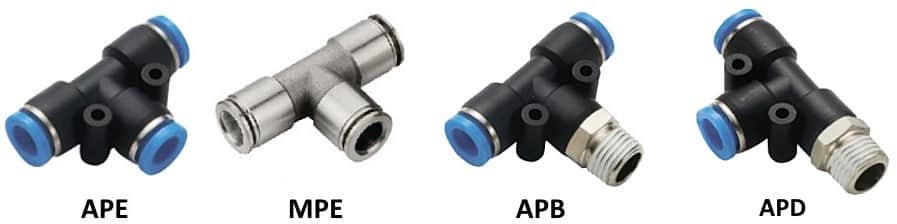

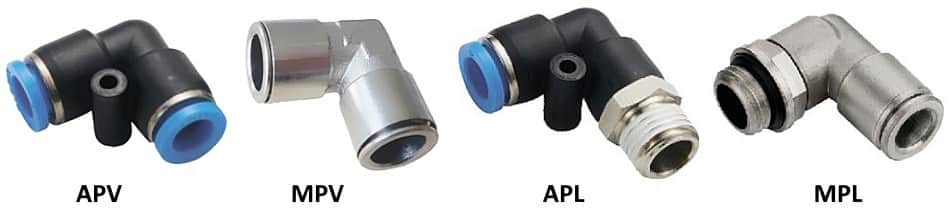

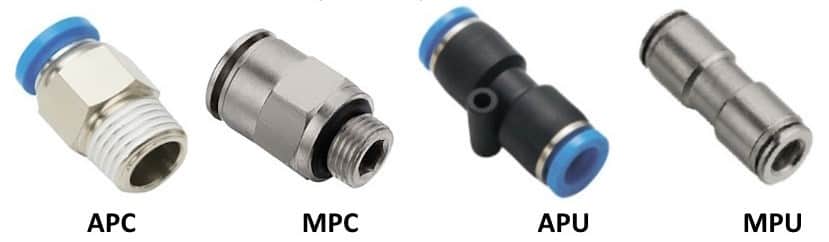

• Соединения для труб и шлангов. Обеспечивают герметичное соединение. Различаются по типу материала (пластик, металл) и диаметру. Это фитинги, хомуты, цанговые зажимы.
• Фланцевые соединения, обеспечивающие герметичное и надежное соединение. Используются для соединения крупных пневматических систем. Различаются по типу фланца (плоский, воротниковый) и диаметру. Примеры: фланцы, прокладки, шпильки.

Узнаем более подробно о быстроразъемных соединениях и фитингах.

БРС — быстрое и беспроблемное соединение

Иногда возникают ситуации когда нужно быстро подключить пневмоинструмент или оборудование, а ключей под рукой нет. В таких случаях выручают быстроразъемные соединения. БРС — это соединительные элементы, предназначенные для быстрого соединения/разъединения пневматических трубок, шлангов, инструментов и оборудования без использования инструментов. Они простые в использовании и обеспечивают герметичное соединение, исключая утечки сжатого воздуха.

Устройство быстроразъемных соединений

БРС — это пара из двух элементов, муфты и ниппеля, которые часто называют «мамой» и «папой».

Муфта состоит из:

• Корпуса, основы всей конструкции.
• Зажима, который фиксирует «папу» с помощью стопорной втулки и шариков.
• Обратного клапана. Он препятствует обратному потоку воздуха.
• Уплотнительного кольца, обеспечивающего герметичность.
• Адаптера присоединения, который может быть встроенным или отдельным.

Встречаются менее распространенные конфигурации муфт с дополнительными элементами.

Ниппель включает в себя:

• Корпус.
• Обратный клапан.
• Адаптер присоединения, который аналогично “маме”, может быть интегрированным или отдельным.
• Уплотнительный элемент.

Для обеспечения герметичности и долговечности соединения необходимо регулярно проверять уплотнители.

Далее рассмотрим некоторые примеры быстроразъемных соединений.

Быстроразъемные соединения серий SH, SF, SM, PM, PH, PF

БРС серии SH с одной стороны имеет клапан «мама» универсального типа и подходит для БРС «папа» любых видов. С другой стороны оно оснащено “елочкой” для соединения шлангов диаметром 6,35, 8 или 10 мм.

Соединение SF типа “мама” с внутренней резьбой ¼”, ⅜” или ½” BSPT.

БРС типа “мама”, которое имеет наружную дюймовую резьбу ¼”, ⅜” или ½” BSPT.

Соединение серии PM имеет шариковый стопорный механизм и наружную резьбу ¼”, ⅜” или ½” BSPT.

PH соединение с одной стороны имеет стопорный механизм, а с другой “елочку” под шланги диаметром 6, 8 или 10 мм.

БРС серии PF оснащено шариковым стопорным механизмом и внутренней резьбой ¼”, ⅜” или ½” BSPT.
