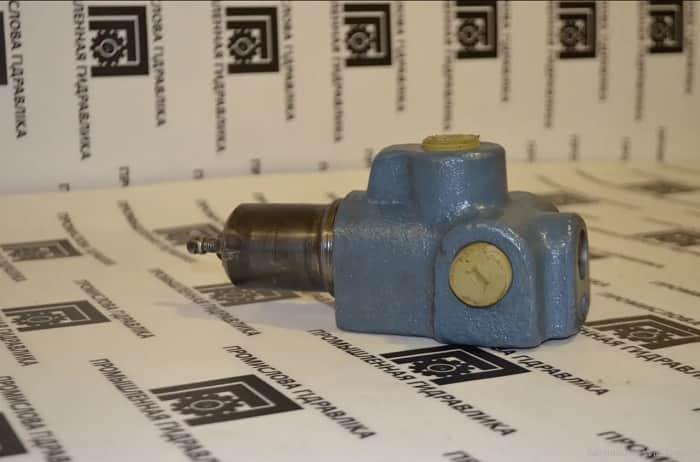

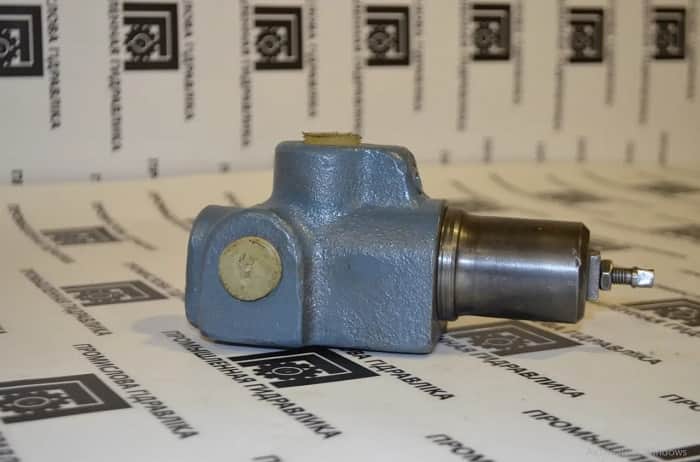

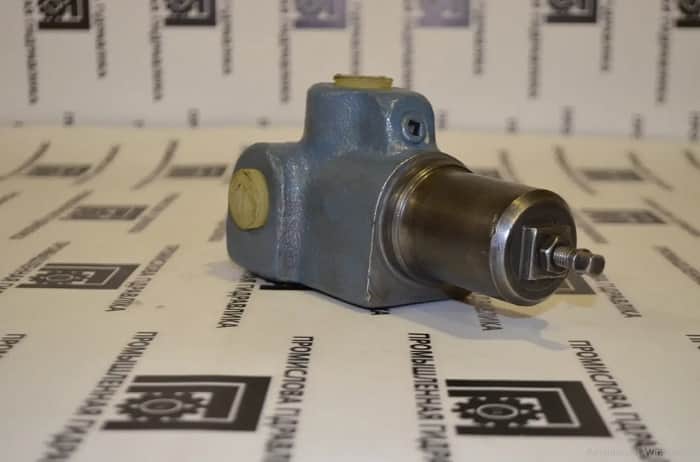

Клапан Г54-32, Г54-32М, Г54-34М

Предоставляем гарантию на наше оборудование: 1 год.

Клапан Г54-32 — устройство, которое применяется в гидравлическом приводе. Клапаны являются наиболее ответственным узлом в гидравлическом механизме, предотвращающий его выход из строя при резком увеличении гидравлического давления в системе и предохраняющий от аварий на производственных объектах, обеспечивает безопасность жизнедеятельности операторов и сотрудников управляющих гидравлическим оборудованием.

Описание гидравлического клапана Г54

Ни одна гидросистема в промышленной индустрии, не может использоваться и восприниматься как безопасная и контролируемая без применения предохранительных и регулирующих устройств установленных непосредственно в неё.

Сама гидравлика применяется в сфере ремонта и строительства, на промышленных предприятиях и производстве, в судостроении, металлообработке, нефтегазодобывающей промышленности и так далее. Список предназначения гидравлических клапанов Г54:

  • Предохранительные функции в работе гидравлического оборудования и обеспечение её работы в заданном режиме.
  • Обеспечение безопасности сотрудников, задействованных в работе с гидравликой.
  • Фиксация гидравлического механизма в заданном состоянии, то есть удержание груза в стационарном состоянии.

Клапан Г54-32, Г54-32М, Г54-34М

Они все выпущенные по требованиям ГОСТ.

Купить Клапан Г54-32, Г54-32М, Г54-34М

Принцип работы клапана Г54

Схема функционирования Г54 проста и надежна. Предназначение именно его, состоит в регулировании и поддержании заданного гидравлического давления в установленном диапазоне и недопущения его повышения. Он имеет входное отверстие и отверстия для выпуска избыточного давления либо обратно в линию подачи, либо обратно в резервуар с гидравлическим маслом. Входное отверстие имеет два сообщающихся канала, один из которых, сразу направляет поток жидкости на нагнетательную линию системы (прямой выход), жидкость движется по этому каналу, так как он имеет наименьшее сопротивление движения. Одновременно другой канал, в котором установлен золотник находящийся в цилиндрической втулке и имеет возможность движения в возвратно-поступательном направлении. С другой стороны золотника установлен пружинный механизм, встроенный в корпус цилиндрической обоймы, пружина под действием сил упругости оказывает давление на золотник, за счет её он не может переместиться, и открыть доступ гидравлическому маслу для его сброса обратно в маслобак.

Давление масла в самом предохранительном Г54-32 не повышается, ввиду того, что для него открыт прямой выход в линию системы. При непредвиденном или даже контролируемом повышении давления в гидравлической части исполнительного механизма. К примеру экскаватор, в процессе выкапывании траншей, ковшом сталкивается с твердым предметом, и в гидросистеме происходит повышение давления, что приведет к выходу из строя, либо гидравлического насоса, либо выдавливанию уплотнительных колец гидропривода ковша, а в наихудшем варианте опрокидыванию самого экскаватора. В этот момент когда давление увеличилось и передавило усилие давления пружины на золотник, он смещается и открывает второй выход гидравлическому маслу, что мгновенно приводит к разгрузке давления в гидросистеме экскаватора. Как только давление выровнялось и стабилизировалось, пружина автоматически воздействует на золотник и закрывает второй выход. Все происходит в автоматическом режиме и не требует никаких операций отслеживания её работы.

Еще одна особенность Г54, он является предохранительным устройством и одновременно не вносит коррективы в гидросистему, пример движения автомобильного подъёмника, когда гидросистема подняла платформу с автомобилем, путем нагнетания гидравлического масла в гидравлические домкраты и они заполнены маслом, в этот момент сотрудник сервиса останавливает работу гидросистемы. По закону физики масса автомобиля вместе с платформой должна передавить систему, и выталкивая масло из домкратов обратно в масляный бак опустить или даже уронить поднятый груз на землю. Вот тут и срабатывает Г54 и его аналог, установленный последовательно в системе подъёмника, который перекрывает доступ к движению масла в обратном направлении.

Как и в других цепях масло течет через открытую центральную линию, когда все клапана Г54 находятся в закрытом положении (стандартное положение). И это не является параллельной линией в стандартной гидросистеме, так как они питаются непосредственно из открытой центральной линии.

В гидросистеме одновременно могут быть задействованы несколько исполнительных механизмов и если их рабочее давление позволяет использовать клапан Г54 и они связаны с ним параллельно, то есть гидравлическая жидкость проходит сперва через него и затем поступает либо в один, либо в другой участок исполнительного устройства, тогда для правильного и безопасного функционирования будет достаточно одного клапана Г54, если система каждого исполнительного механизма функционирует на разные рабочие диапазоны давления, то применяются на каждый узел отдельный клапан.

Классификация клапанов Г54

Теперь рассмотрим рабочие характеристики и параметры работы оборудования и марки клапанов. Все клапана имеют диапазон рабочего давления равного от 2,5 МПа до 20 МПа, в зависимости от модели.

Расход у всех клапанов не фиксированный и обговаривается индивидуально, имеет 2 варианта пропускной способности 32 и 45 литров в минуту. Также может иметь погрешность в пропускной способности ввиду внутренних утечек соответственно не более: 15, 25, 65, 100, 200 сантиметров кубических в минуту.

Еще одна из основных характеристик это диапазон регулировки давления, которая влияет на точность настройки и точность его срабатывания, так некоторые гидравлические системы очень чувствительны и требуют точного диапазона настроек, таких как:

  • Г54-32…0,4-2,8 МПа.
  • АГ54-32…0,3-1,2 МПа.
  • БГ54-32…0,6-7 МПа.
  • ВГ54-32…1,2-11,2 МПа.
  • ДГ54-32…4-23 МПа.

Все клапана имеют фиксированный расход 10мм. Цифры А, Б, В, Г, Д – обозначают изменение по значению номинального давления настройки МПа. Последняя цифра показывает условное обозначение проходного отверстия в данном случает двойка равна десяти миллиметровому проходному сечению.

Немного о способе содержания и обслуживания не только гидравлических клапанов, но всего оборудования касающегося гидравлики. Никогда не стоит допускать попадания грязи и абразивного вещества в систему, она пагубно влияет на гладкую, отполированную поверхность всех деталей гидросистемы, не следует допускать перегрева жидкости, завоздушиванию системы. При попадании воздух, происходит режим кавитации и появляются стуки, а также вибрация как источника гидравлического давления, так и механизмов на которые действует давление жидкости – это приведет к выходу её из строя.

Используется только качественная гидравлическая жидкость, указанные параметры которой соответствуют рекомендациям завода изготовителя в основном это: типовая плотность, вязкость, индекс вязкости, температура потери текучести, температура вспышки, кислотное число, защита от коррозии, гидролитическая устойчивость.

Только соблюдение всех эти выше описанных рекомендаций и параметров помогут содержать оборудование в работоспособном состоянии, без вынужденного простоя и поломок, ведь в гидравлическом и механическом оборудовании не бывает мелочей, и если мелочь может служить причиной остановки целого конвейера или поворотного механизма башенного крана, то это сигнал о необходимости следить за исправностью техники.

Клапан Г54: купить в Украине

Клапан Г54 считается одним из распространенных клапанов на рынке. Самой престижной компанией которая занимается реализацией различных устройств, является ООО “Промышленная гидравлика”.

Только в данной компании можно найти множество различных уникальных аппаратов, которые очень сложно найти. Помимо уникальности товаров, компания имеет множество приоритетов, таких как:

  • Только новое состояние товара.
  • Гарантированная гарантия на 1 год.
  • Гибкая система скидок.
  • Бесплатная консультация.

Для наших клиентов созданы лучшие условия для сотрудничества, а именно:

  • Быстрая доставка.
  • Любой способ оплаты.
  • Удобный способ заказа.

ООО «Промышленная гидравлика» всегда делает так, что бы вы всегда чувствовали комфорт и уверенность по отношению к нам. Перейдя на сайт можно найти множество выгодных предложений. Стараемся делать так, что бы нас выбирало все больше и больше потребителей. Ведь нам важен ваш выбор. Команда всегда считает что клиент прав. При консультации, выборе устройства всегда будем учитывать все ваши пожелания. Мы надеемся, что вы останетесь довольны что выбрали именно нас.

Помимо клапана Г54-32, можно купить различные пневматические и гидравлические аппараты, такие как:

  • Пневматические и гидравлические распределители.
  • Насосы.
  • Регуляторы давления.
  • Фильтры.
  • Гидравлические моторы.

Наша команда занимается диагностикой и различными ремонтными работами вашего аппарата, если это необходимо. Для более подробной информации обращайтесь по номеру телефона. Можно отправить письмо на электронный адрес и мы вам перезвоним. Если вы хотите все проконтролировать и посмотреть устройства, то можно организовать личную встречу. Мы всегда рады вас видеть. Ждем в нашем магазине. Адрес и номер телефона можно узнать на сайте в разделе «Контакты».

ООО «Промышленная гидравлика» и все наши высококвалифицированные специалисты ждут именно ваших заявок. Спасибо что выбираете нас. Мы это ценим.

С нетерпением ждем ваших звонков.
