Теплообменники воздушно-масляные OMT

Компания ОМТ производит воздушные охладители.

Воздушные теплообменники производства OMT

Далее рассмотрим маслоохладители серий SS, SD и ST.

Воздушно-масляные теплообменники серии SS

Воздушно-масляные теплообменники серии SS — это устройства, которые выводят избыточное тепло из масла (гидравлической жидкости) радиатора в окружающую среду при помощи вентилятора. Они предназначены для установки на обратной линии гидравлических систем. Специальная конструкция охлаждающего элемента из алюминиевого сплава улучшает теплопроводность, а технология латунной пайки трубок обеспечивает высокий уровень теплообмена и отличную стойкость к давлению благодаря применению высококачественных материалов. Для защиты охладителя во время запуска рекомендуется параллельно ему установить перепускной клапан.

Воздушно-масляные теплообменники производятся в 3-х сериях:

стандартная SS;
вариант SS2 с двойным контуром, обеспечивающий более высокий уровень теплообмена при меньшем расходе;
вариант SD для больших объемов расхода.

Эти охладители могут оснащаться различными типами электродвигателей:

переменного тока — однофазные, трёхфазные;
постоянного тока — на 12 и 24 В DC.

Также теплообменники могут быть укомплектованы монтажными лапами и электрическим подключением или быть без этих элементов.

Технические характеристики:

Материал: алюминий
Номинальное давление: 25 Бар
Испытательное давление: 35 Бар
Максимальная температура: 120°C
Совместимость с рабочими жидкостями: минеральные масла, HL, HLP, водно-масляная эмульсия.

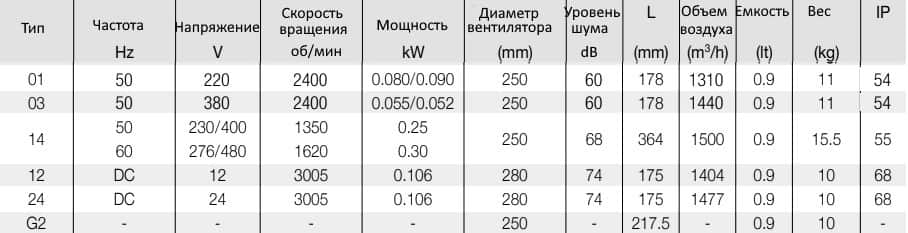

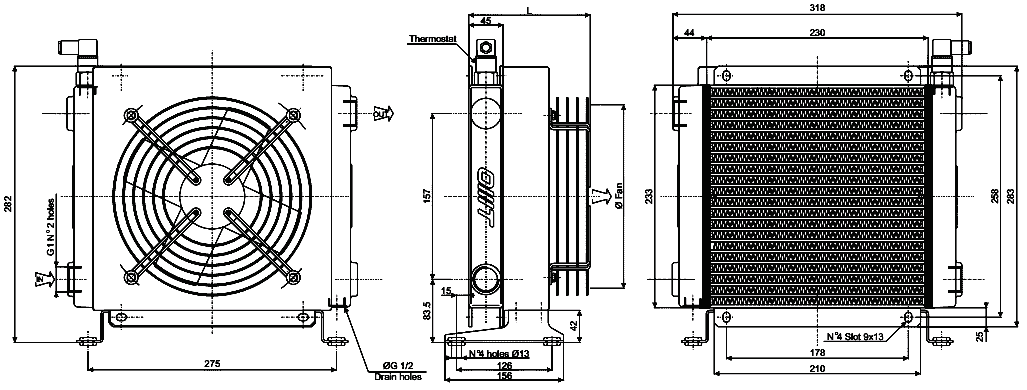

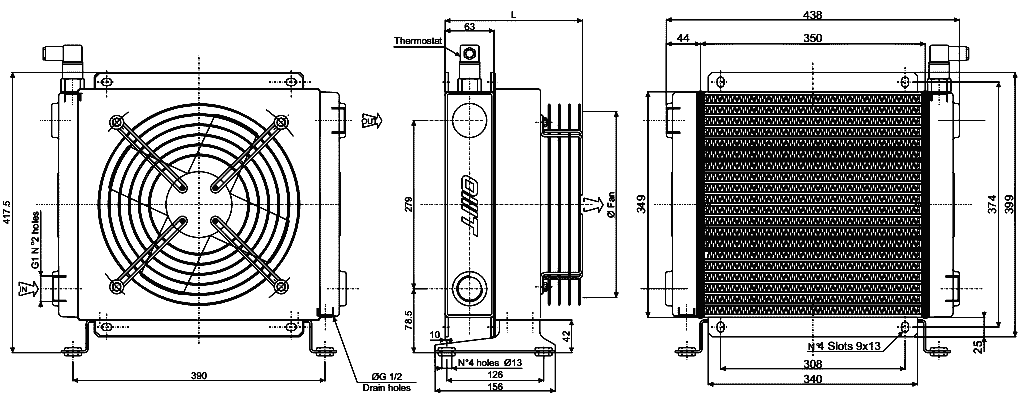

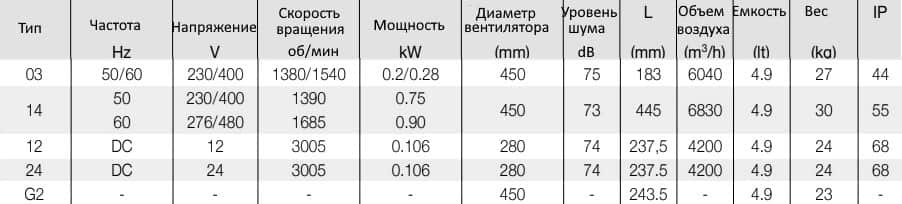

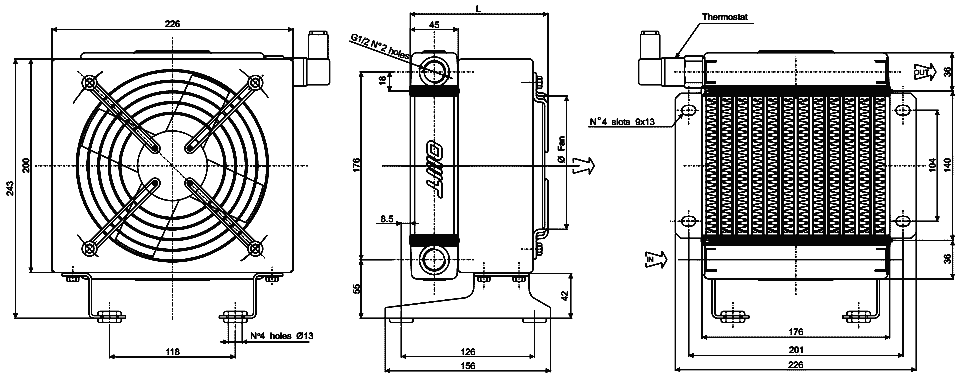

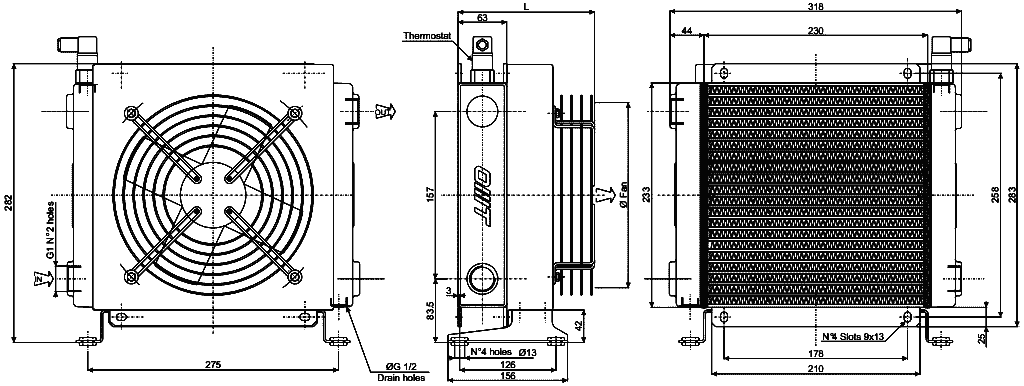

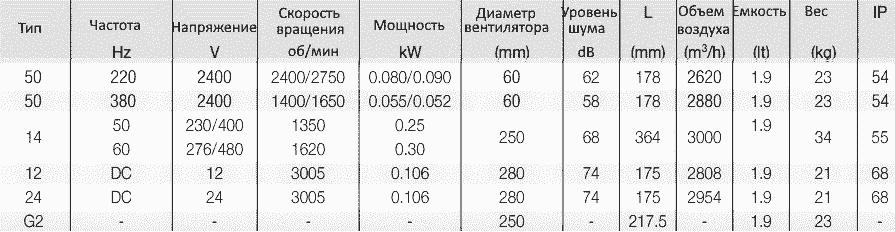

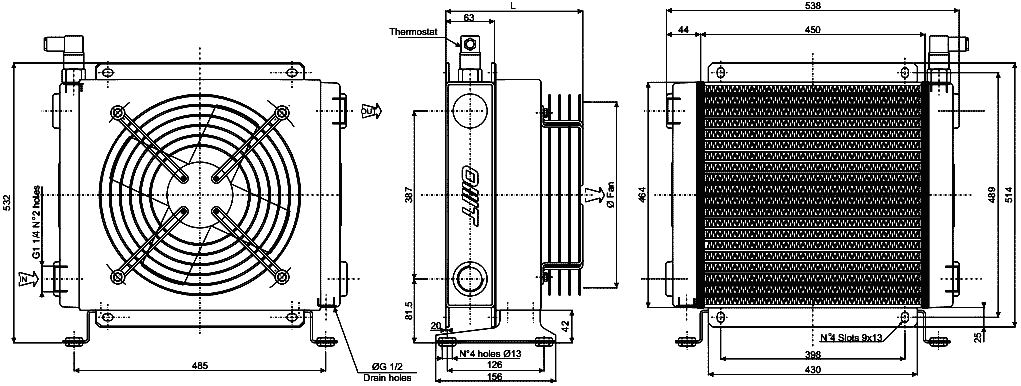

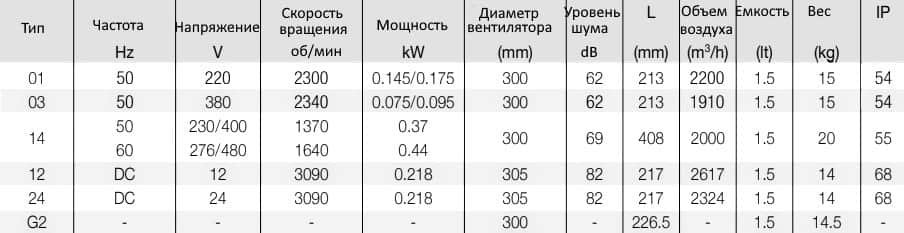

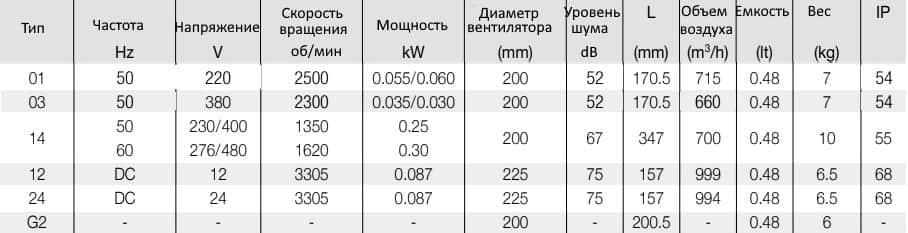

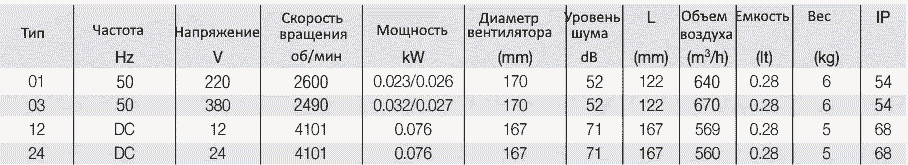

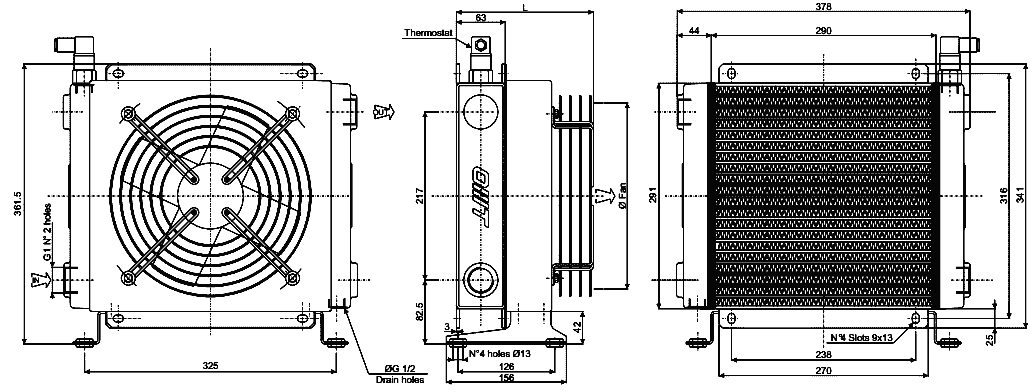

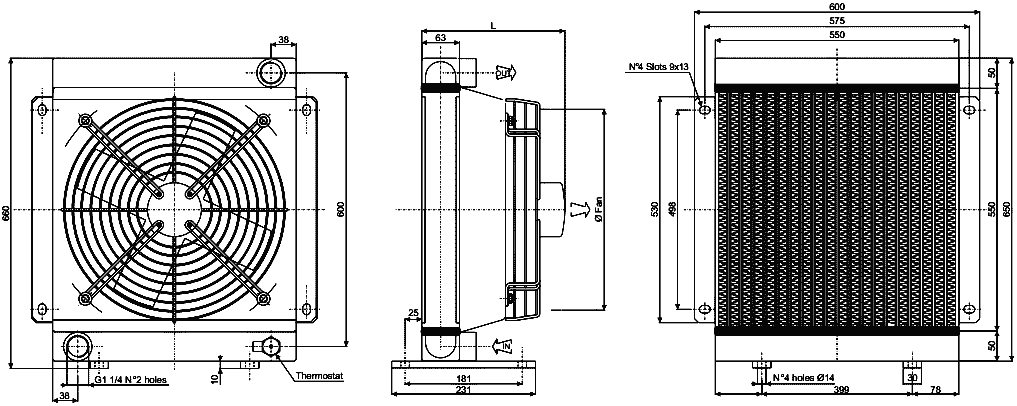

Габаритные и монтажные размеры теплообменников SS

SS10

Расход масла от 5 до 40 л/мин.

SS15

Расход масла от 20 до 80 л/мин

SS20

Расход масла от 30 до 100 л/мин.

SS24

Расход масла от 40 до 120 л/мин.

SS30

Расход масла от 35 до 140 л/мин.

SS40

Расход масла от 40 до 160 л/мин.

SS50

Расход масла от 50 до 180 л/мин.

Купить воздушные теплообменники масляные OMT:

SS10,
SS15,
SS20,
SS24,
SS30,
SS40,
SS50.

На складе в наличии есть все модификации данного оборудования и комплектующие к нему, а также аналоги производства стран ЕС, Украины, Турции.

У нас действует 3 ценовых диапазона: розница, опт, дилерство!

Предоставляем гарантию на оборудование: 1 год.

ВОЗМОЖНА БЕСПЛАТНАЯ ДОСТАВКА ПО УКРАИНЕ!

Цены (розница, опт, дилерство) можно узнать у наших специалистов.

Позвонить нам:

Воздушные теплообменники серии SD

Теплообменники серии SD — высокоэффективное решение для охлаждения гидравлических систем с большой производительностью.

Используются в промышленном оборудовании, станках и гидростанциях.

Алюминиевый корпус с латунными трубками обеспечивает оптимальную теплоотдачу и высокую прочность.

Теплообменник разработан для установки на обратную линию гидросистемы.

Расход масла от 60 до 300 л/мин.

Оснащается монтажными лапами, клеммной коробкой и вентилятором с двигателем переменного или постоянного тока.

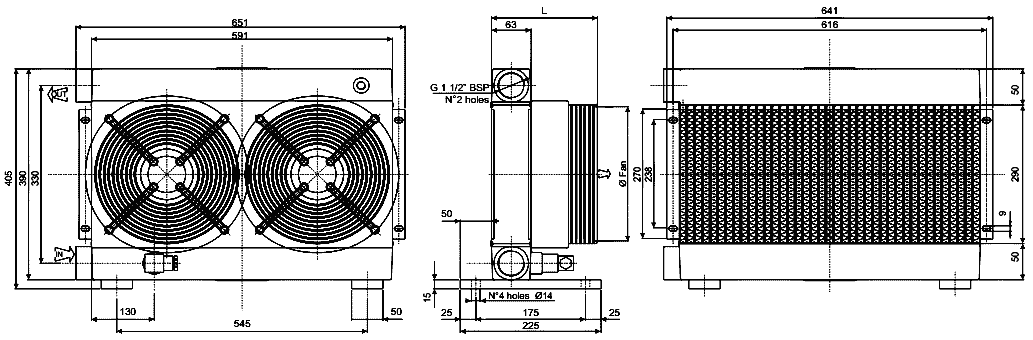

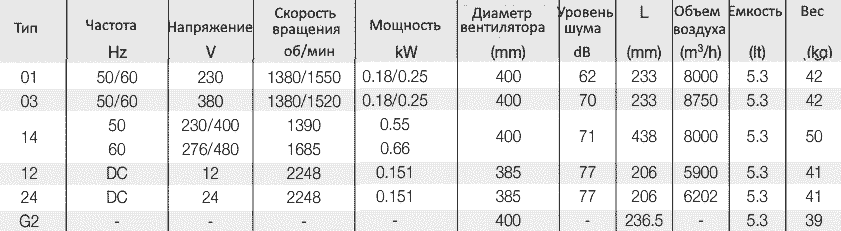

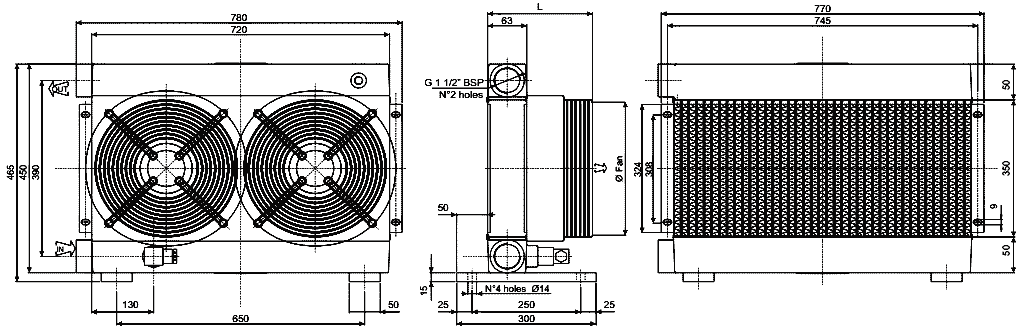

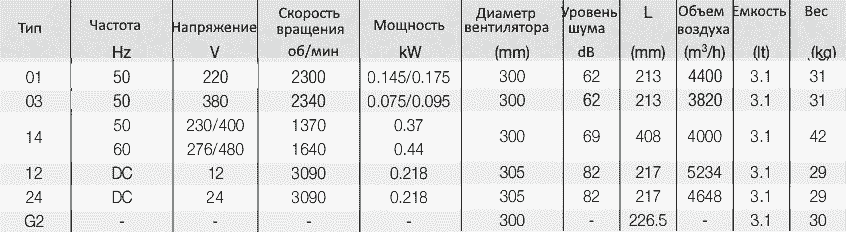

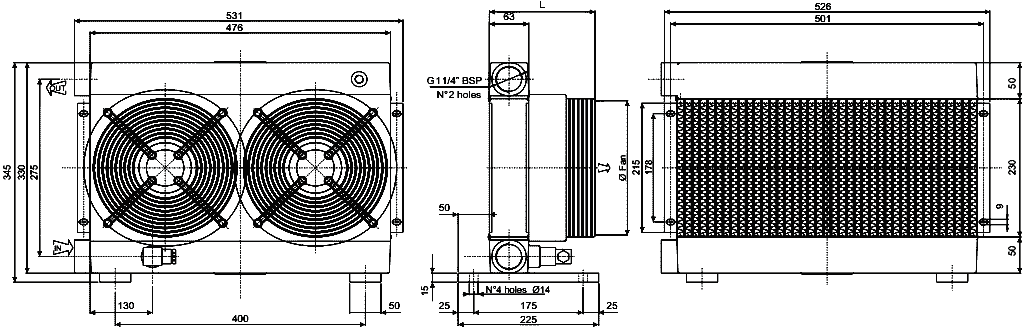

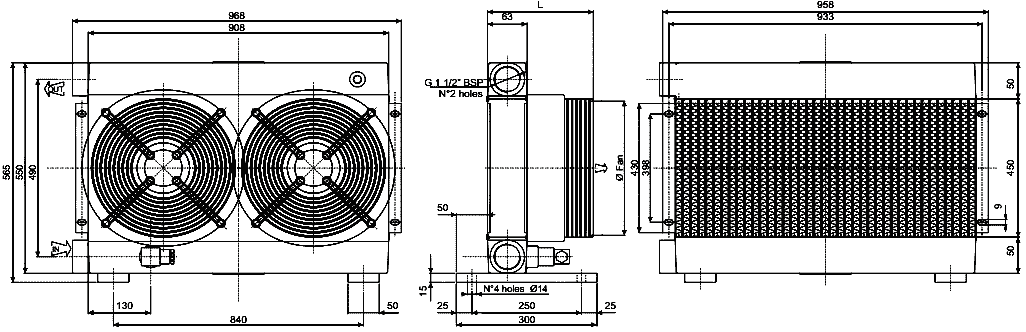

Габаритно-присоединительные размеры охладителя SD

SD20

Расход масла от 60 до 180 л/мин.

SD24

Расход масла от 80 до 220 л/мин.

SD30

Расход масла от 80 до 260 л/мин.

SD40

Расход масла от 80 до 300 л/мин.

Воздушно-масляные охладители серии ST

Маслоохладители серии ST предназначены для поддержания оптимальной температуры гидравлического масла в различных системах.

Выпускаются в стандартном исполнении ST и исполнении ST2 с двухходовой конструкцией, предназначенные для систем с небольшим расходом рабочей жидкости и обеспечивают повышенную тепловую мощность.

Устройство подключается к системе циркуляции масла и отводит излишнее тепло посредством воздушного потока. Специальная конструкция радиатора из алюминия с прочными сварными швами гарантирует надежную работу даже при значительных перепадах давления. Эти охладители устанавливаются либо в сливной магистрали, либо в отдельном контуре циркуляции.

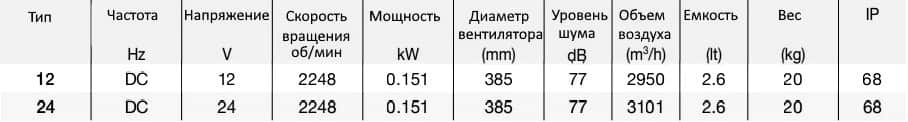

Модели ST рассчитаны на расход масла до 260 л/мин и давление 25 Бар. Максимальная температура составляет 120°C. Охладители оснащаются компактными вентиляторами с низковольтным питанием 12 и 24 В. Монтажными лапами не комплектуются.

Данная серия включает следующие типы: ST50, ST60, ST100, ST150, ST180, ST210, ST250, ST260, ST2100, ST2150, ST2180, ST2210.

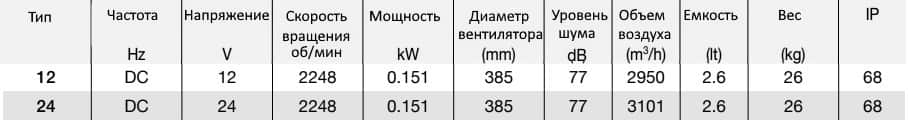

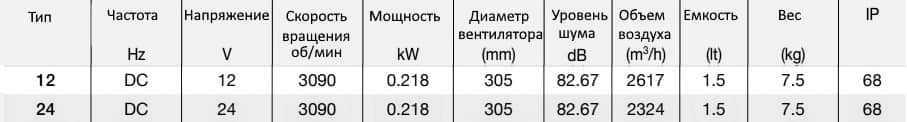

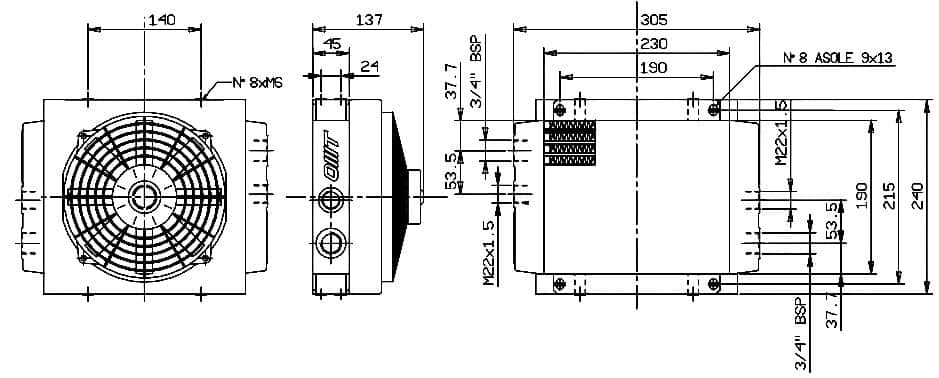

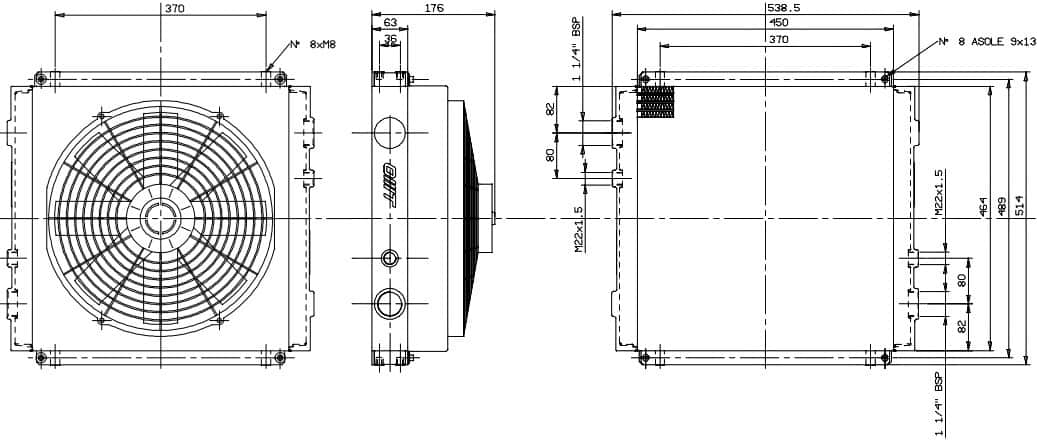

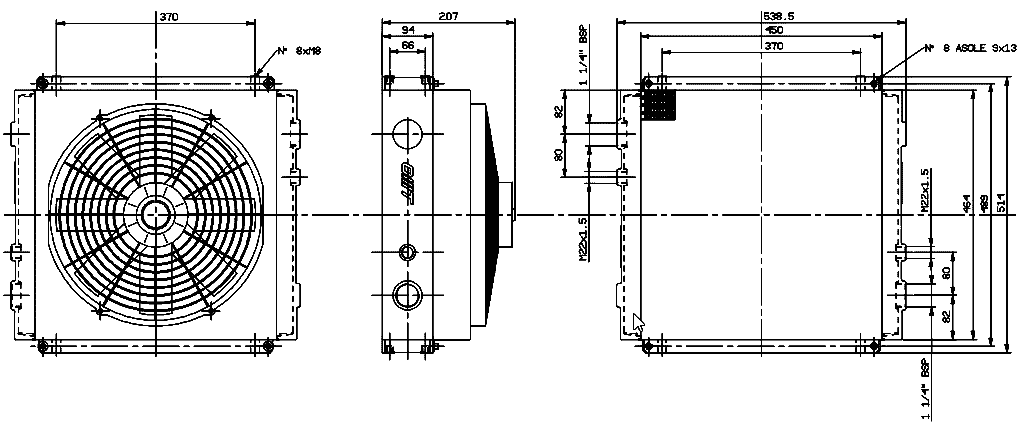

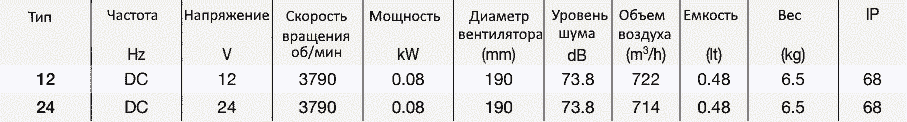

Габаритные размеры моделей

ST50

Расход масла от 10 до 80 л/мин.

ST60

Расход масла от 20 до 130 л/мин.

ST100

Расход масла от 30 до 140 л/мин.

ST180

Расход масла от 80 до 180 л/мин.

ST210

Расход масла от 80 до 260 л/мин.

Термостаты и вентиляторы для маслоохладителей ОМТ

Термостаты и вентиляторы являются составными частями воздушно-масляных теплообменников. Узнаем о них более подробно.

Нерегулируемые и регулируемые термореле OMT

Термостат для теплообменника — это устройство, регулирующие температуру теплоносителя, проходящего через теплообменник. Он следит за уровнем нагрева или охлаждения жидкости и поддерживает его в пределах заданного диапазона, чтобы оборудование функционировало оптимально и безопасно.

Компания ОМТ производит регулируемые (T08) и нерегулируемые термовыключатели (T01, T02, T03, T04, T05, T06, T07) нормально-открытого и нормально-закрытого типа.

Латунные нерегулируемые термостаты имеют фиксированный диапазон настройки температуры. Они оснащены датчиком, который выдает электрический сигнал при достижении заданной температуры рабочей жидкости, что позволяет автоматически включать или отключать охладители.

Технические характеристики нерегулируемых термореле серии Т:

Макс. напряжение: 250 В.
Макс. ток: 10 А.
Погрешность: ±5 °C.
Макс. фиксированный гистерезис: 15 °C.
Электрическое соединение: DIN43650.
Степень защиты: IP65.
Макс. температура: 130 °C.

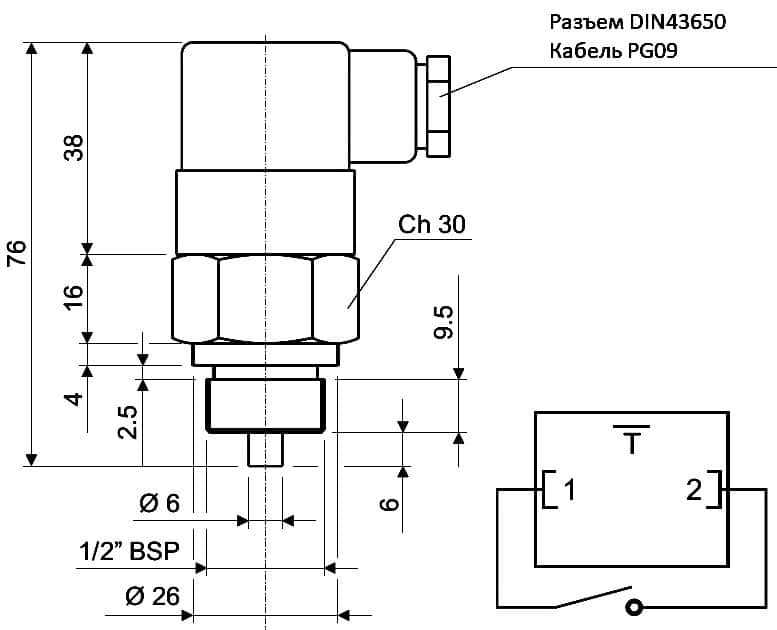

Габаритные размеры термодатчиков T

Регулируемый термостат T08 представляет собой электромеханическое устройство для температурного контроля, обладающее следующими техническими характеристиками:

Диапазон температур 0°±90°C.
Погрешность ±5°.
Перепад температур 6±2k.
Степень защиты IP 40.
Класс изоляции I.
Скорость изменения температуры <1k/мин.
Макс. температура головки 80°C.
Макс. температура чувствительного элемента 125°C.
Присоединение ½”.

Т08 оснащен регулируемой настройкой в диапазоне от 0 до 90 °C и подключается к соединению NPT 1/2″. При достижении заданной температуры, термостат подает сигнал для включения или отключения теплообменника.

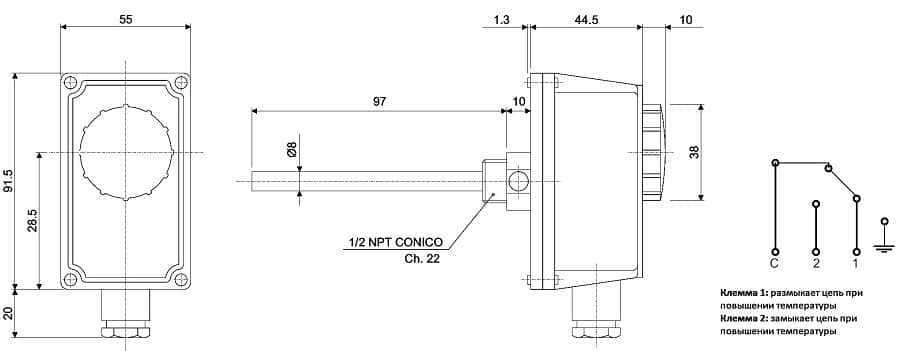

Габаритные размеры термостата T08

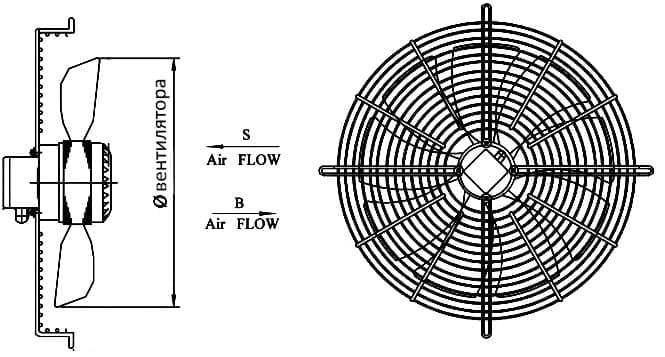

Вентиляторы с двигателями ES для теплообменников SS, ST и SD

Вентилятор — это устройство, обеспечивающие активное охлаждение жидкости, циркулирующей в теплообменнике.

Он состоит из электродвигателя, который приводит в движение лопасти вентилятора, создавая направленный поток воздуха через теплообменник. Этот поток ускоряет теплообмен, повышая эффективность охлаждения системы.

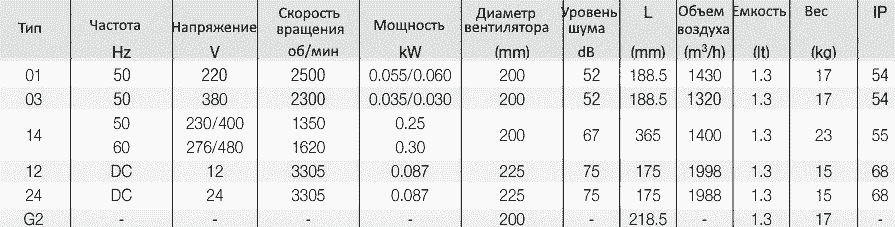

Вентиляторы ES для воздушно-масляных охладителей серий SS, SD, ST производятся диаметрами от 167 до 450 мм с двигателями постоянного (12 или 24 В) и переменного тока (220 или 380 В).

Они изготавливаются из стали или твердого пластика. Состоят из корпуса, лопастей, электродвигателя, защитной решетки.
