Гидрораспределители ВЕХ16

Гидрораспределитель ВЕХ16 — аппарат, предназначен для управления потоками рабочей жидкости внутри гидравлических систем промышленного оборудования или техники.

Предоставляем гарантию на наше оборудование: 1 год.

Гидрораспределитель ВЕХ16: описание и характеристика

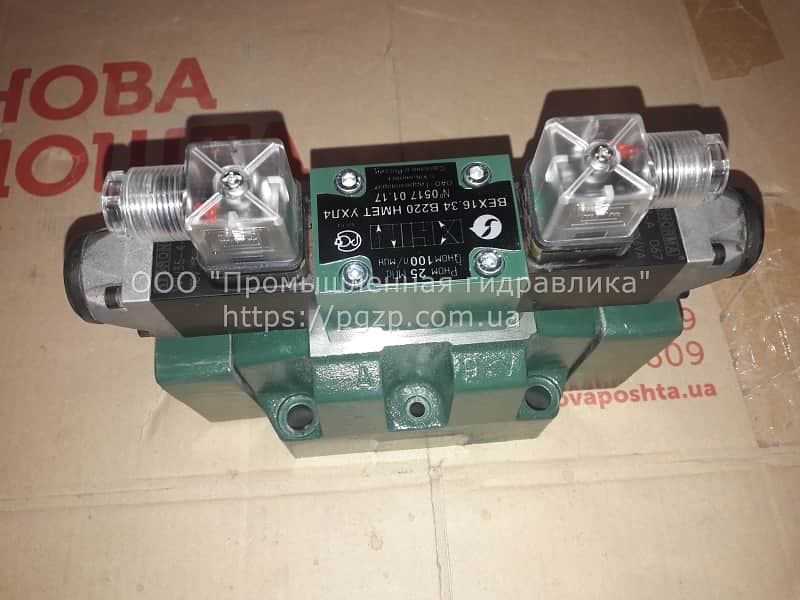

Гидрораспределитель ВЕХ16.14, ВЕХ16.24, ВЕХ16.34, ВЕХ16.44, ВЕХ16.64, ВЕХ16.574, ВЕХ16.573 - фото 10

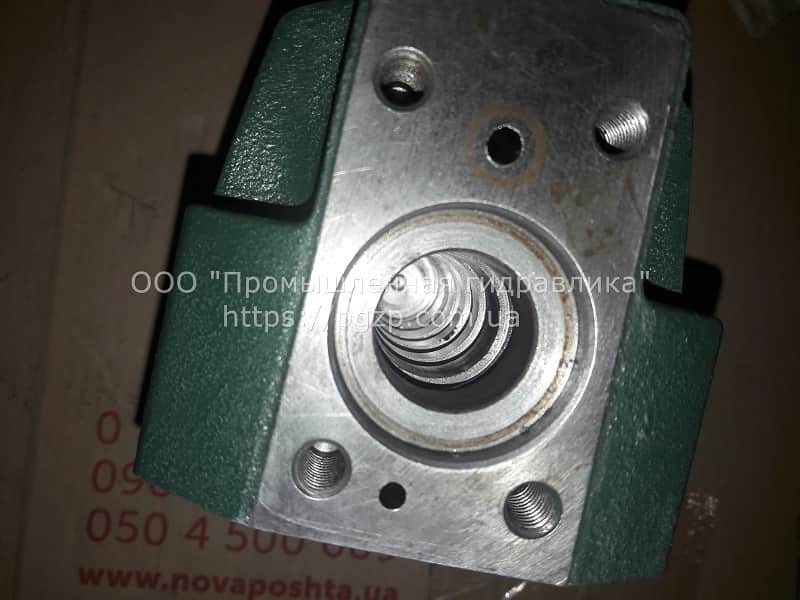

Относится к золотниковым четырёхлинейным аппаратам. Рабочий орган — золотник, который под воздействием внешнего давления перемещается вдоль своей оси, перекрывая либо открывая каналы гидросистемы. Золотник имеет форму цилиндра с поперечными проточками — поясками, через которые при открытом положении протекает гидравлическая жидкость. Внутренний диаметр трубопроводов, подключаемых к аппаратам — 16 мм.

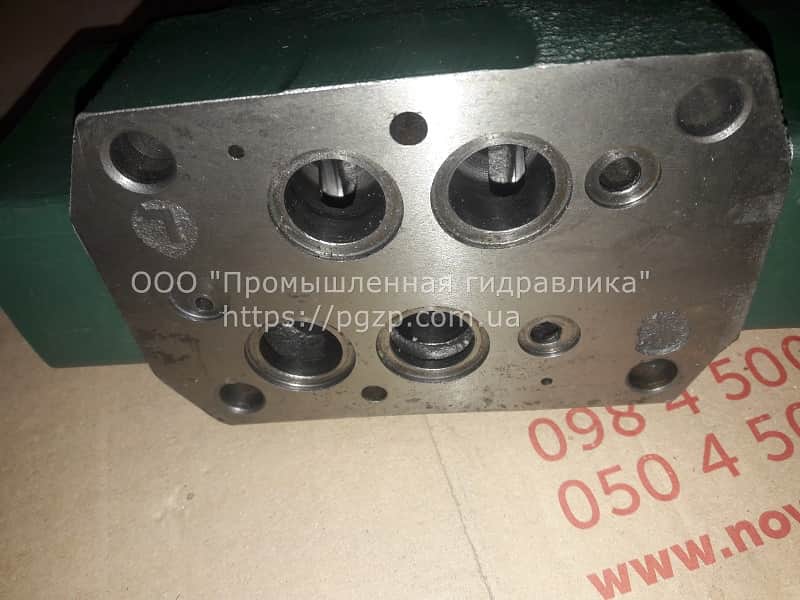

Четырёхлинейные приспособления. Это означает, что к устройству подводятся, отводятся четыре гидравлических линии. Согласно принятым обозначениям на схеме указываются следующие линии: Подводящие «А», «В»; Отводящие «Р», «Т»; Управления «Х», «У».

По типу управления — устройство с электрогидравлическим управлением. Особенностью этого типа аппаратов является использование управляющего пилота. Он представляет собой электромагнитный прибор меньшего размера, который крепится к корпусу основного механизма, а также перекрывает потоки рабочей жидкости линии управления для перемещения золотника основного аппарата.

Важно! Для того, чтобы механизм прослужил вам длительное время, необходимо придерживаться всех правил эксплуатации.

Аналоги: РЕХ16, WEH16.

Гидрораспределитель ВЕХ16: краткое описание подвидов

ВЕХ16.14

Способ управления — электрогидравлическое. Фиксация отсутствует, при помощи пружины он возвращается к исходному положению.

ВЕХ16.24

Схема у данного механизма №24. Главным органом является золотник. Управление золотника — электромагнитное.

Гидрораспределитель ВЕХ16 24 схема фото.

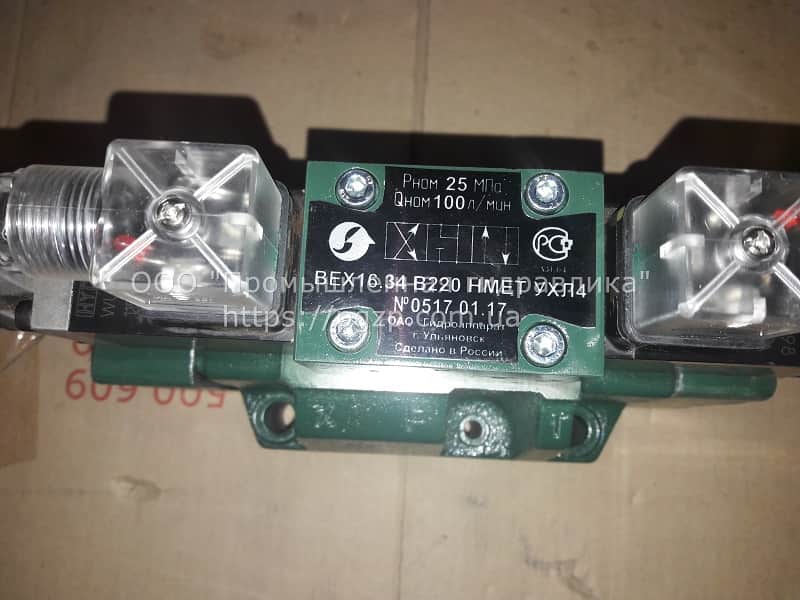

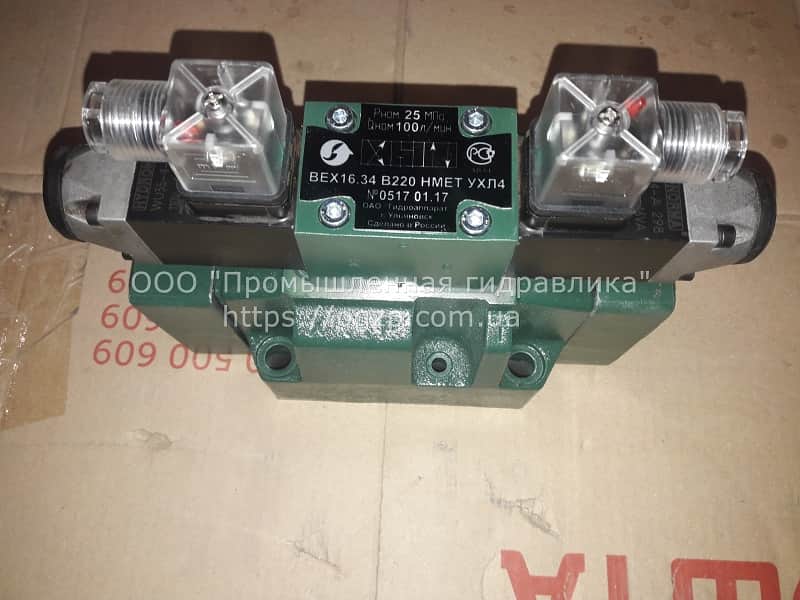

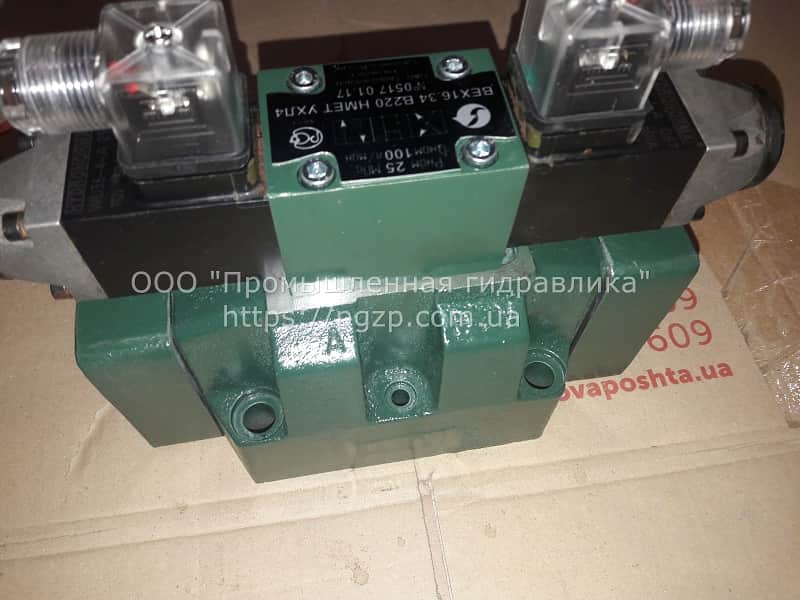

Гидрораспределитель ВЕХ16.34

Гидрораспределитель представляет собой трёхпозиционный золотниковый гидроаппарат. Имеет №34.

Гидрораспределитель ВЕХ16 34 схема фото.

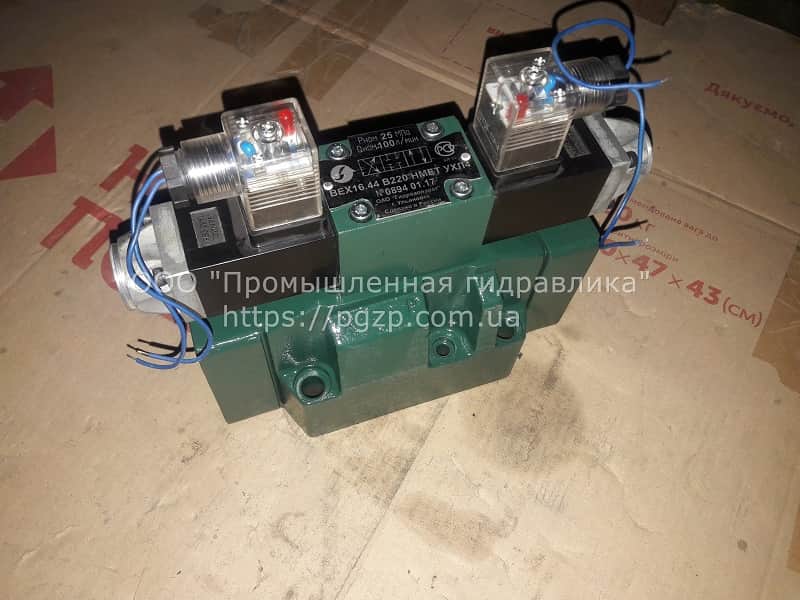

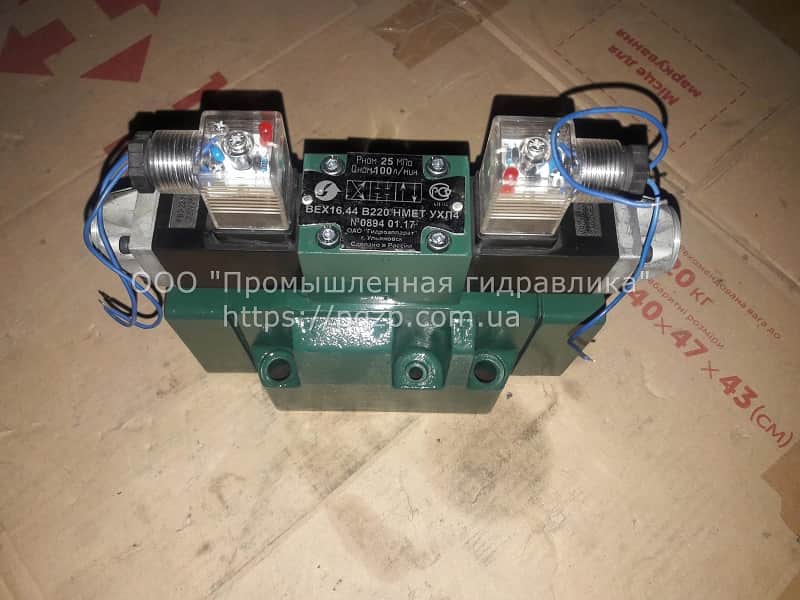

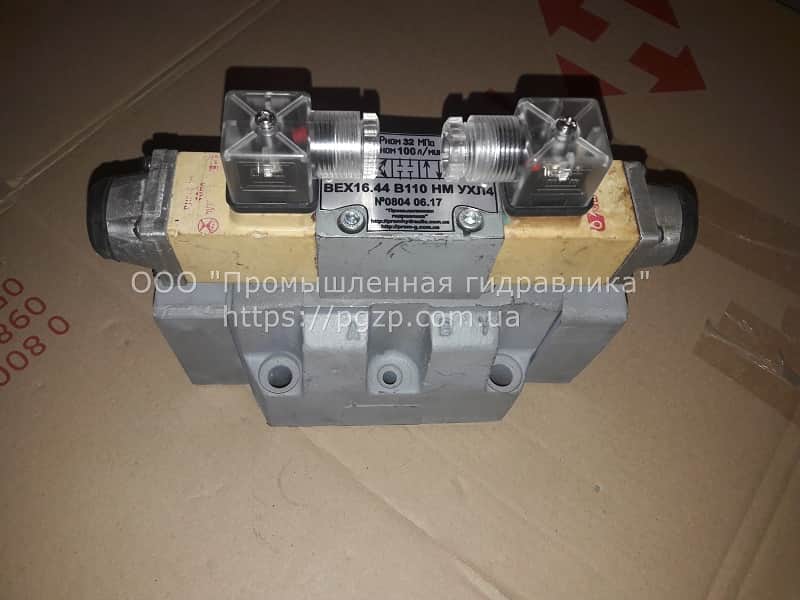

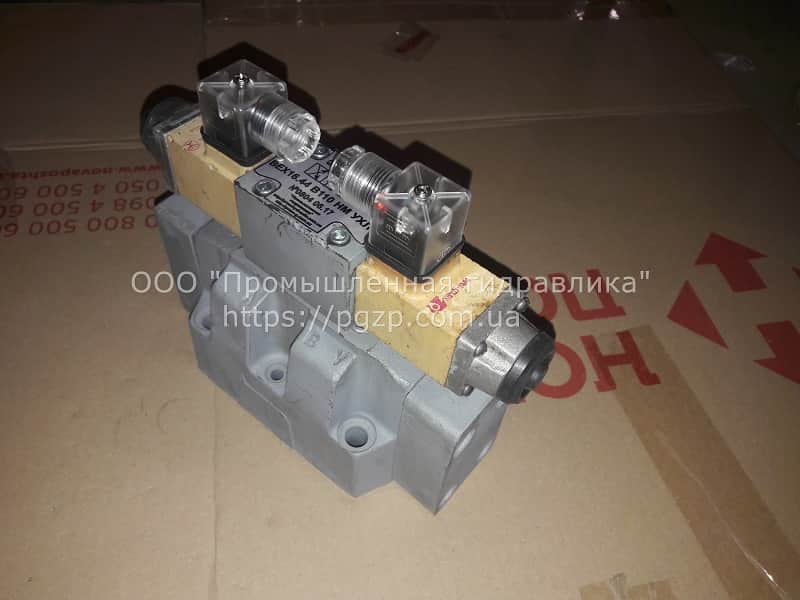

Гидрораспределитель ВЕХ16.44

Управление перемещением осуществляется при помощи управляющего механизма. Нет фиксации рабочего положения, возвращение происходит при помощи пружины.

Гидрораспределитель ВЕХ16 44 схема фото.

Гидрораспределитель ВЕХ16.64

Управляющий пилот регулирует подачу жидкости, перемещая золотник, при этом исходное положение запорного органа возвращается при помощи пружины. Фиксация отсутствует.

Гидрораспределитель ВЕХ16 64 схема фото.

Гидрораспределитель ВЕХ16.573

Это двухпозиционные золотниковые устройства. Возврат золотника — пружинный, без фиксации рабочего положения.

Гидрораспределитель ВЕХ16 573 схема фото.

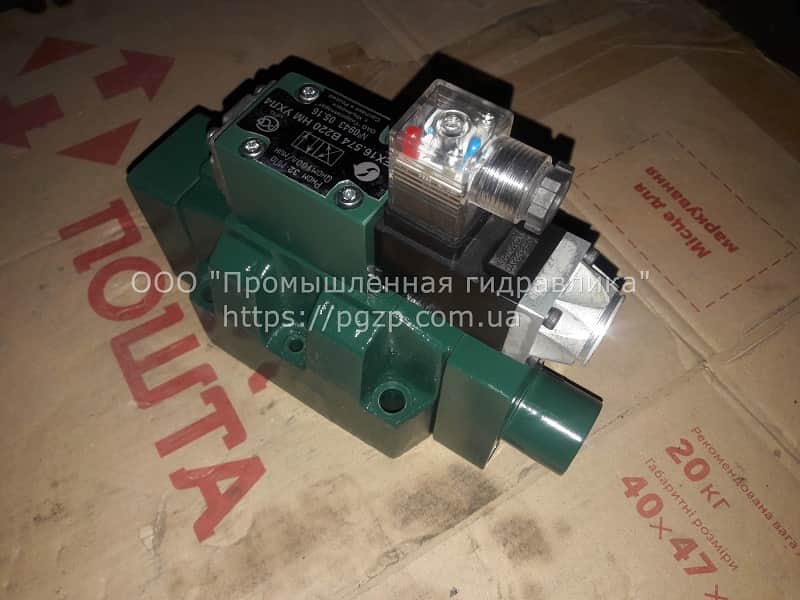

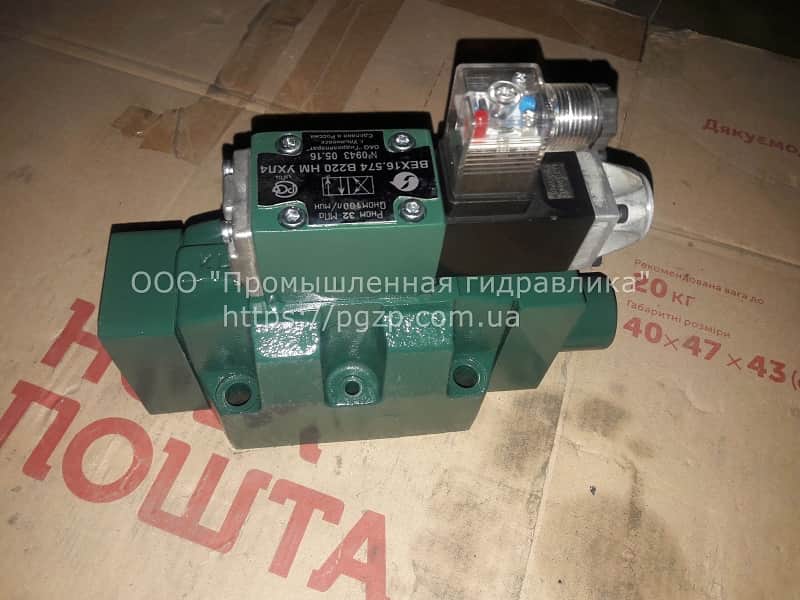

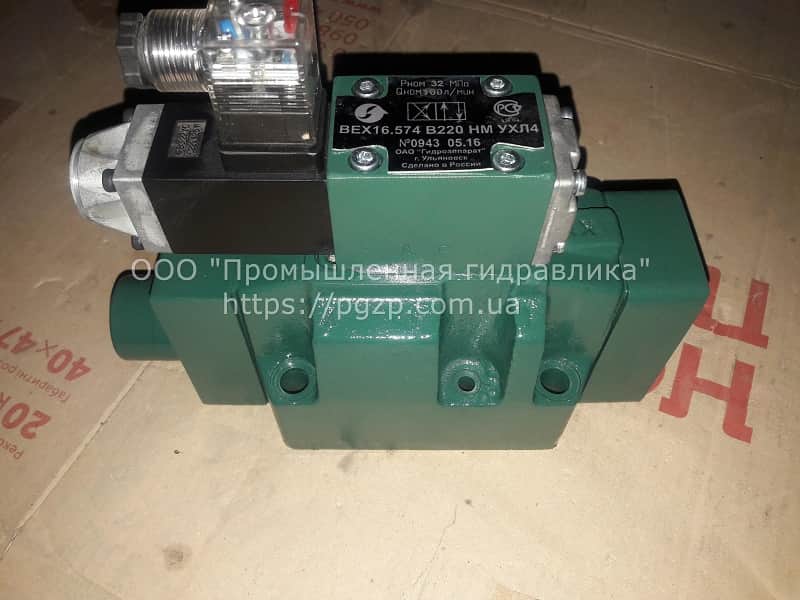

Гидрораспределитель ВЕХ16.574

Это двухпозиционное золотниковое устройство. Возврат золотника — пружинный, без фиксации рабочего положения.

Гидрораспределитель ВЕХ16 574 схема фото.

Гидрораспределитель ВЕХ16.14, ВЕХ16.24, ВЕХ16.34, ВЕХ16.44, ВЕХ16.54, ВЕХ16.64, ВЕХ16.573, ВЕХ16.574: основные характеристики

Гидрораспределитель ВЕХ16.14, ВЕХ16.24, ВЕХ16.34, ВЕХ16.44, ВЕХ16.64, ВЕХ16.574, ВЕХ16.573 - фото 5Все выше перечисленные гидрораспределители имеют свои особенности в:

  • Характеристиках;
  • Типе электропитания;
  • Гидросхеме;
  • Позиционности.
Подвиды Расход рабочей жидкости (л/мин). Номинальное давление на входе (МПа). Время срабатывания при переменном токе (сек). Время срабатывания при постоянном токе (сек). Масса (кг). Габариты (мм).
ВЕХ 16 14       120       25       0,02       0,06       9,3       220 х 91 х 171
ВЕХ 16 24
ВЕХ16.34
ВЕХ16.44
ВЕХ16.64
ВЕХ16.573, ВЕХ16.574

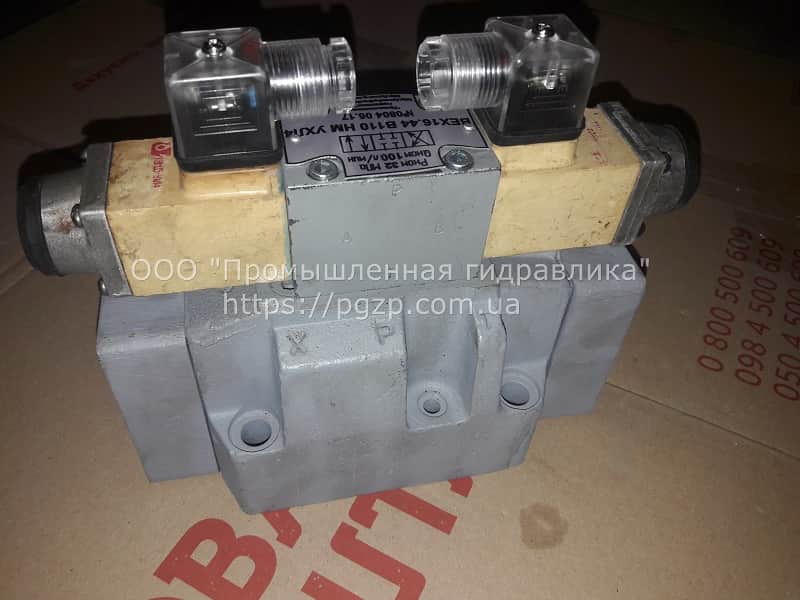

Гидрораспределитель ВЕХ16.14, ВЕХ16.24, ВЕХ16.34, ВЕХ16.44, ВЕХ16.64, ВЕХ16.574, ВЕХ16.573 - фото 1Гидрораспределитель ВЕХ16: тип электропитания

Аппараты различаются по виду используемого электрического тока и значения напряжения электропитания. Для установки внутри стационарного промышленного оборудования применяются устройства, использующие переменный ток. Устройства, устанавливаемые на транспортных средствах и мобильной технике, подключаются к бортовой сети, использующей постоянный ток.

Гидрораспределитель ВЕХ16: схема всех подвидов механизма

Конструктивно оборудования различаются по заданной изготовителем схеме распределения потоков минерального масла — каждому номеру соответствует определённое ГОСТом 24679 количество положений, направлений течения масла. Приспособление имеет такие номера как: 14, 24, 34, 44, 54, 64, 64А, 74, 84, 84А, 94, 104, 124, 134, 573, 574, 574А, 574Б, 574Д.

Важно! Номер схемы обозначения устройств данной серии относится к гидравлической схеме основного распределителя, а не пилота.

Гидрораспределитель ВЕХ16.14, ВЕХ16.24, ВЕХ16.34, ВЕХ16.44, ВЕХ16.64, ВЕХ16.574, ВЕХ16.573 - фото 2Гидрораспределитель ВЕХ16: позиционность

Количество позиций означает позиционность, которая определяется числом фиксированных положений запорного органа. Приспособления бывают двух видов: двухпозиционные и трёхпозиционные. Двухпозиционные обладают золотником, который находится в одном из двух крайних положений. Они соответствуют состояниям открытого и закрытого канала гидравлической линии соответственно. Трёхпозиционные приспособления, которые обладают таким свойством как: размещение золотника в нейтральном, крайнем положении. Он возвращается при помощи пружин. Двухпозиционные распределители — имеют схемы 573, 574.

Применение гидрораспределителя ВЕХ16 и его подвидов

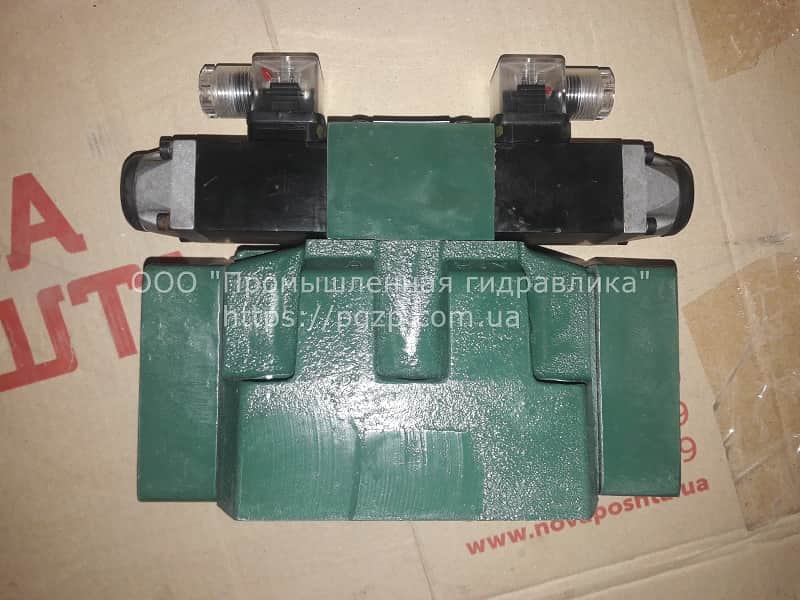

Гидрораспределитель ВЕХ16.14, ВЕХ16.24, ВЕХ16.34, ВЕХ16.44, ВЕХ16.64, ВЕХ16.574, ВЕХ16.573 - фото 3Применяются в системах, где необходимо дистанционное управление работой гидромоторов, гидроприводов. Данные устройства используются при высоком расходе и давлении рабочей жидкости, когда эксплуатация распределителей других серий невозможна. Внутри стационарного промышленного оборудования приспособления используются для автоматизации производственных процессов и управления силовыми приводами. Благодаря возможности использовать электропитание постоянного тока от бортовой сети, механизмы могут применяться внутри транспортных средств, мобильной технике промышленного назначения. Широко применяются практически во всех механизмах, где есть гидравлический привод. Они получили популярность за счет того, что распределитель компактный, простой в управлении, а также имеет небольшую массу.

Важно! Гидрораспределитель ВЕХ16 имеет свой минус, а именно — не может функционировать при давлении свыше 32 МПа.

Гидрораспределитель ВЕХ16.14, ВЕХ16.24, ВЕХ16.34, ВЕХ16.44, ВЕХ16.64, ВЕХ16.574, ВЕХ16.573 - фото 4Гидрораспределитель ВЕХ16: требования по ГОСТ

Гидравлический распределитель изготавливается по требованиям ГОСТа 24679. Этот нормативный документ устанавливает значение средней наработки устройств до отказа — 1,5 млн. циклов. Отказ — ситуация, при которой аппарат не может эксплуатироваться без его разборки для ремонта. Полный средний ресурс распределителей серии — 10 млн. циклов. Рабочая жидкость, используемая в данных механизмах — минеральное гидравлическое масло с кинематической вязкостью диапазоном от 10 до 400 сСт. Требования чистоты рабочей жидкости — не грубее 13 класса по ГОСТ 17216.
