Пневматические распределители AirNeo

Пневматические распределители являются частью направляющей аппаратуры. Они входят в состав пневматических систем и служат для управления потоками сжатого воздуха, поступающего от компрессора к исполнительным механизмам. От правильной работы этих устройств зависит работоспособность всей пневмосистемы.

Пневматические распределители AirNeo: виды, устройство, характеристики

Воздушные распределители делятся на различные виды по нескольким параметрам.

По типу управления:

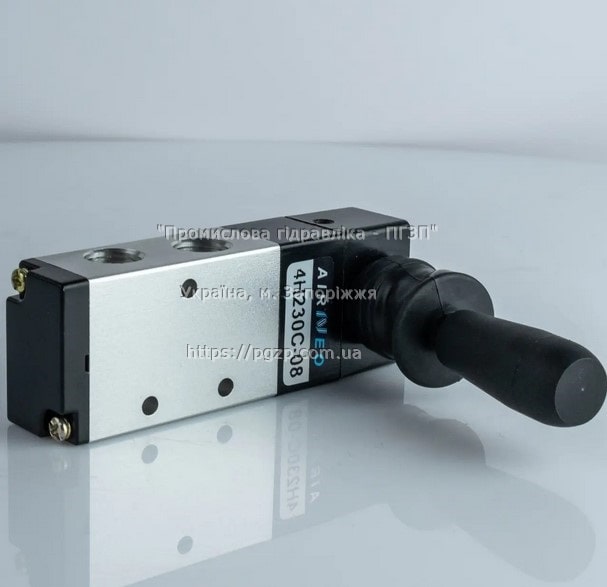

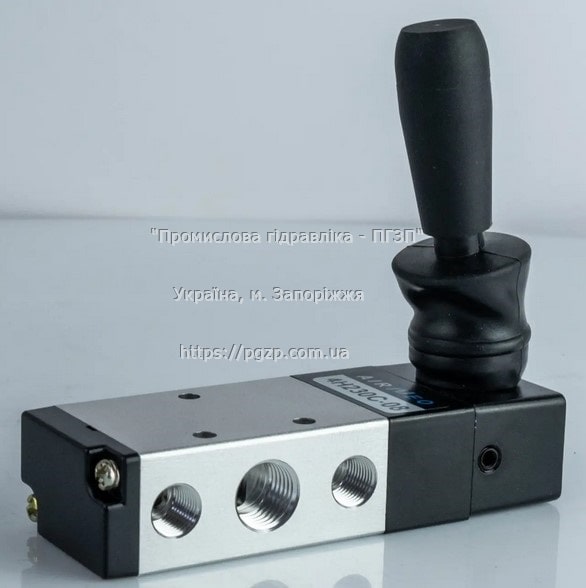

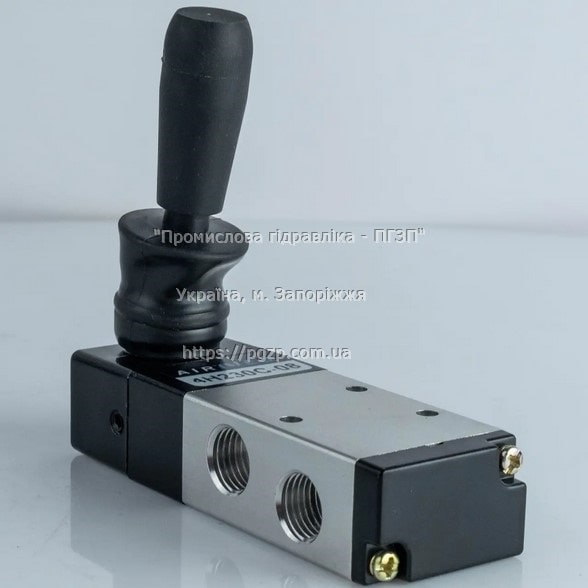

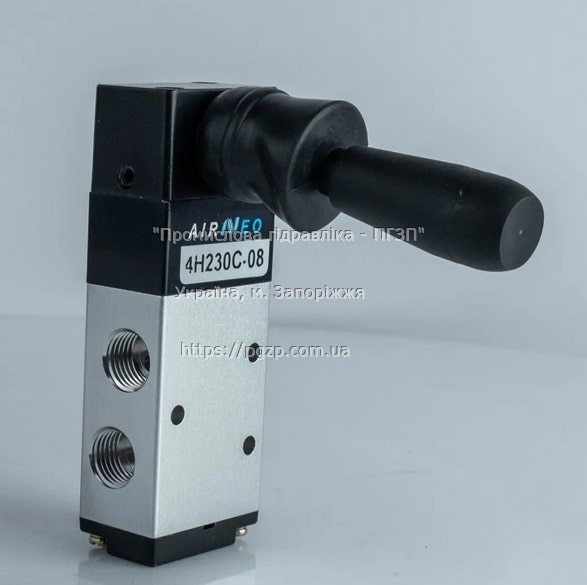

• Ручные: управление осуществляется вручную с помощью механических элементов (рычагов, кнопок, педалей). Отличаются простотой конструкцией, низкой ценой, но требуют постоянного присутствия оператора. К этому типу распределителей относятся модели 3H210-08, 4H210-08, 4H230C-08, 4H230C-08, которые можно купить в нашем интернет-магазине.

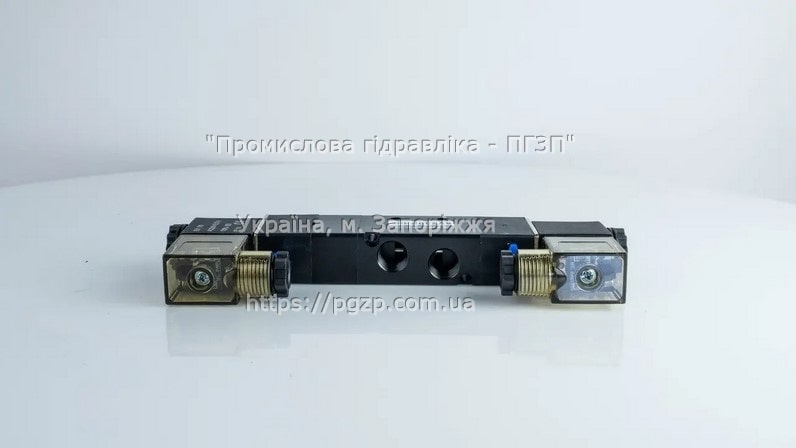

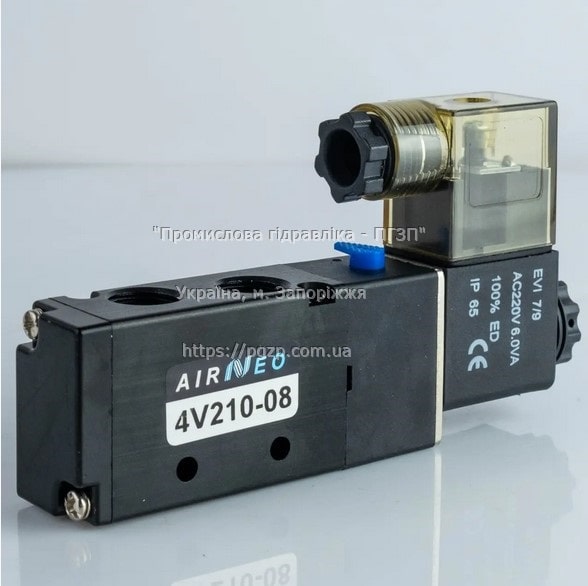

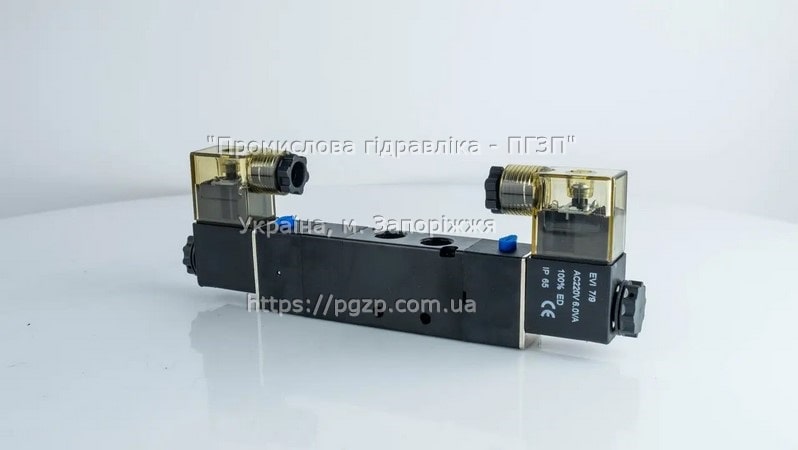

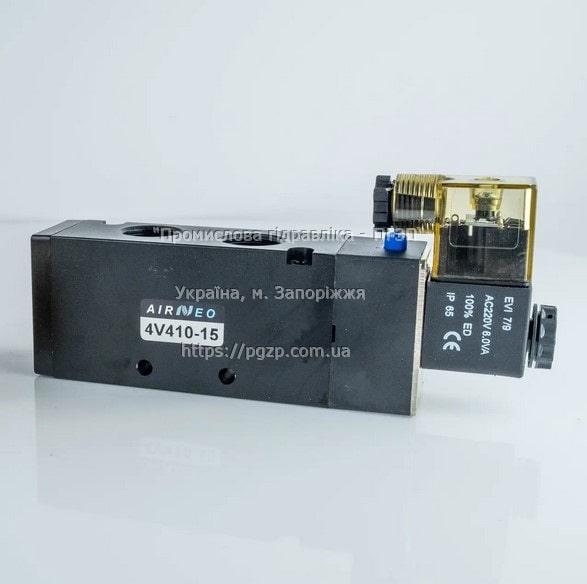

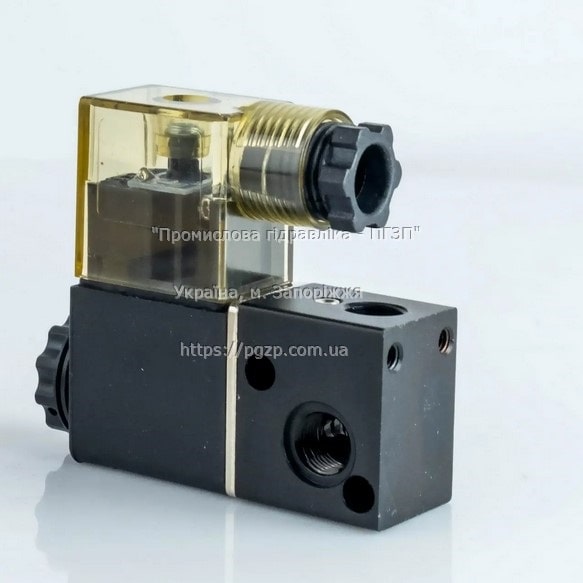

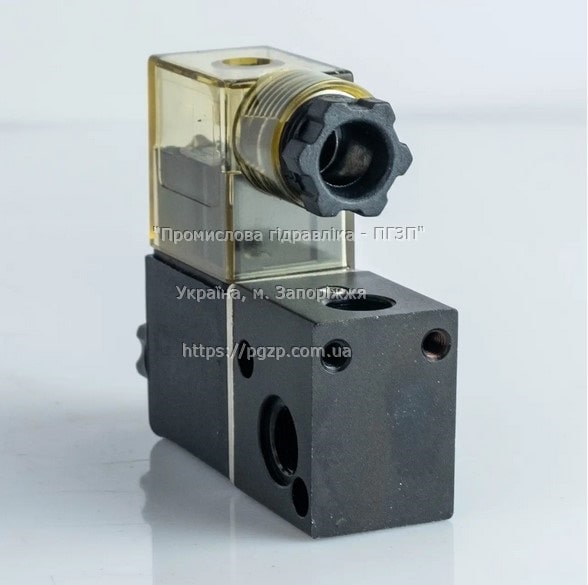

• Электромагнитные: управление осуществляется с помощью электромагнитных катушек. Обеспечивают дистанционное управление, возможность автоматизации, но цена у них более высокая по сравнению с ручными. В качестве примеров этого типа можно привести пневмораспределители 3V210-08, 4V230C-08, 4V330E-08, 4V420-15.
• Пневматические: управление осуществляется с помощью сжатого воздуха. Имеют быстрое срабатывание и могут работать в условиях взрывоопасности.
• Пилотные: управление осуществляется с помощью вспомогательного сигнала (например, сжатого воздуха). У таких устройств высокая точность управления. С их помощью можно управлять сложной пневмосистемой, но они имеют более сложную конструкция по сравнению с другими типами.

По типу запорного элемента различаются:

• Клапанные пневматические распределители, в которых запорно-регулирующих элемент выполнен в виде клапана. Отличаются компактной конструкцией, небольшим весом, но чувствительные к загрязнениям.
• Золотниковые распределители. Запорный элемент в них выполнен в виде золотника, перемещающегося в корпусе, закрывая или открывая различные каналы. Данные пневмораспределители обеспечивают высокую точность управления, плавную регулировку потока. Имеют более высокую цену по сравнению с клапанными.

Пневмораспределители с золотниковым запорным элементом в зависимости от количества фиксированных положений подразделяются на:

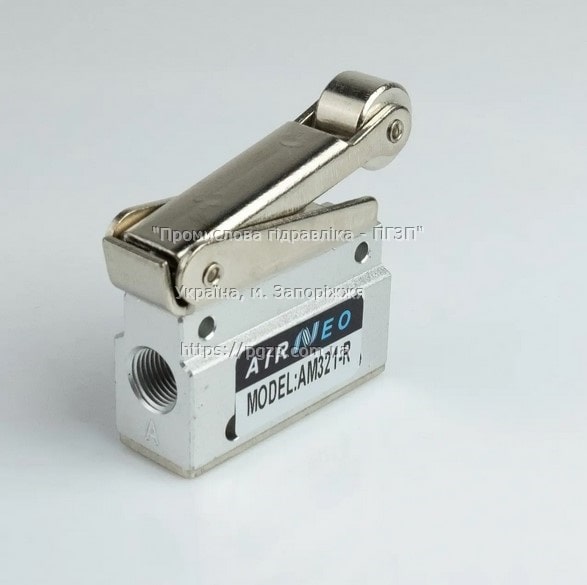

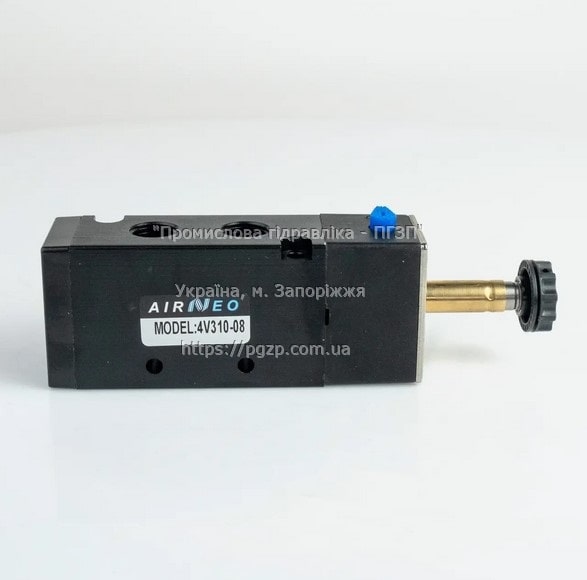

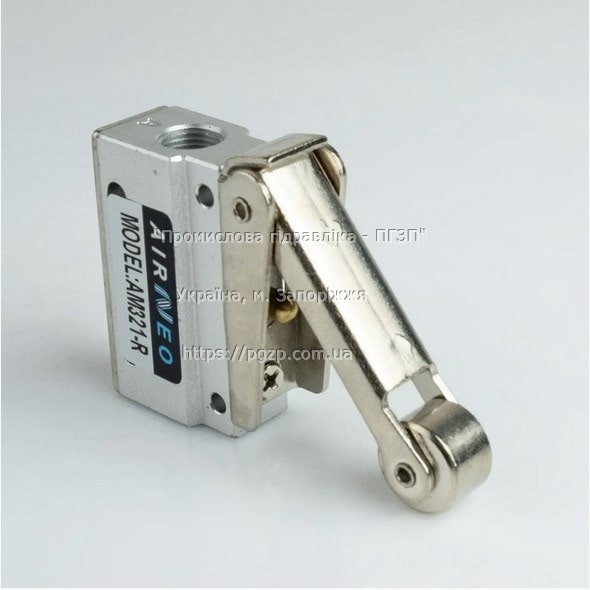

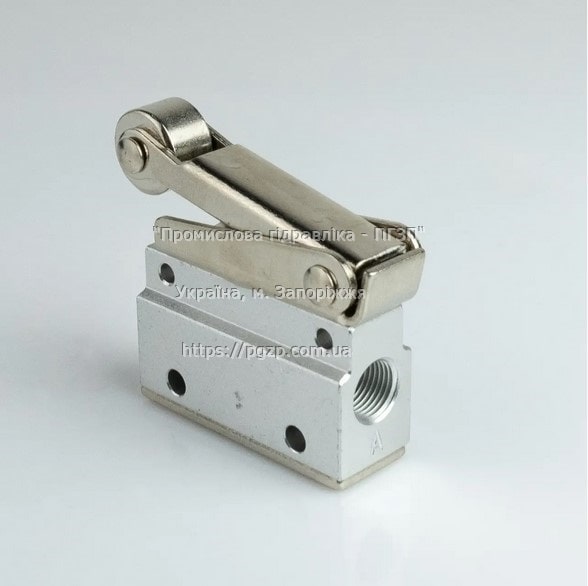

• Двухпозиционные, имеют простую конструкцию, низкую цену. Подходят для простых задач. В эту группу входят такие модели, как 3A220-08, 4A210-08, 4V220-08, M321-R, 4V310-10.

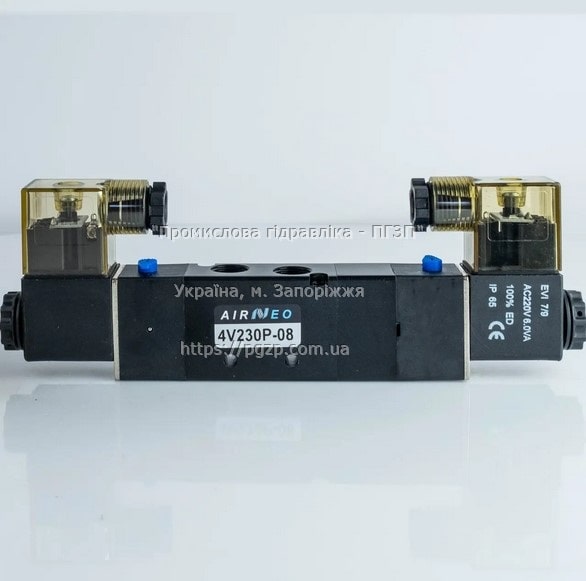

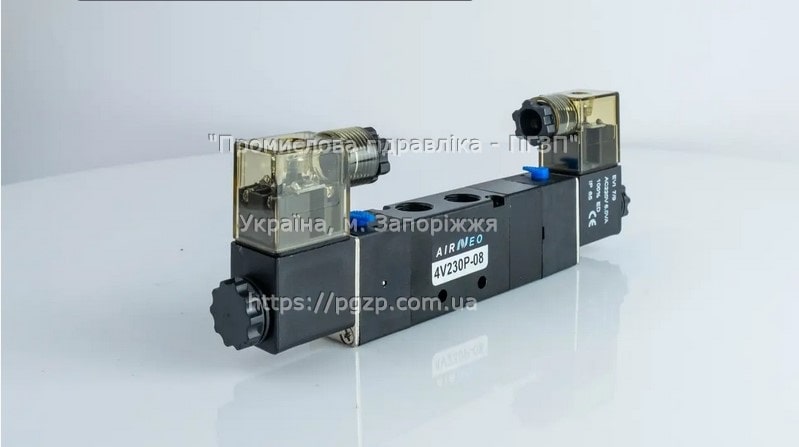

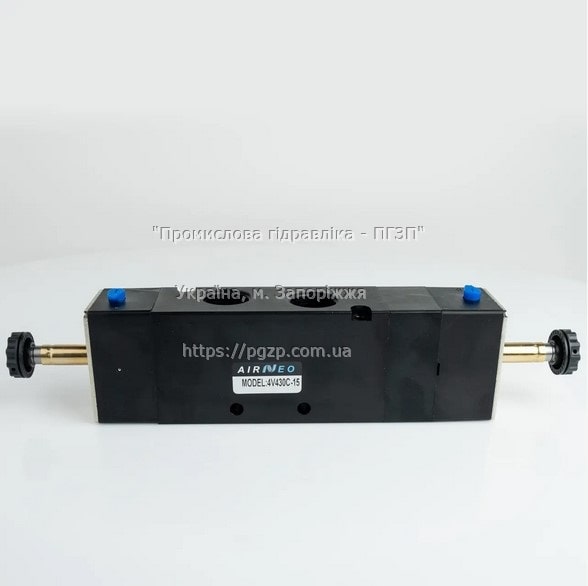

• Трехпозиционные, выполняют большее количество функций, но стоимость более высокая по сравнению с 2-позиционными. К ним относятся модели 4H230E-08, 4V230P-08, 4V430C-15 и др.

Большинство пневмораспределителей имеют 2 или 3 положения золотника.

По количеству линий (каналов), через который входит-выходит сжатый воздух, золотниковые распределительные устройства делятся на:

• Двухлинейные.
• Трехлинейные (пневмораспределители M322-R, 3V1-06, 3А210-08).
• Четырехлинейные.
• Пятилинейные (модели 4V420-15, 4V320-08, 4V330E-08).

По способу соединения можно выделить пневмораспределители:

• Резьбовые (соединение с помощью резьбы), которые отличаются надежностью, универсальностью, но для их монтажа нужно использовать инструмент.
• Цанговые (соединение с помощью цанги), имеют быстрое соединение/разъединение, компактную конструкцию, но менее надежны по сравнению с резьбовыми.
• Байонетные (соединение с помощью байонетного замка). У них также быстрое удобное соединение/разъединение, но по стоимости они самые дорогие.

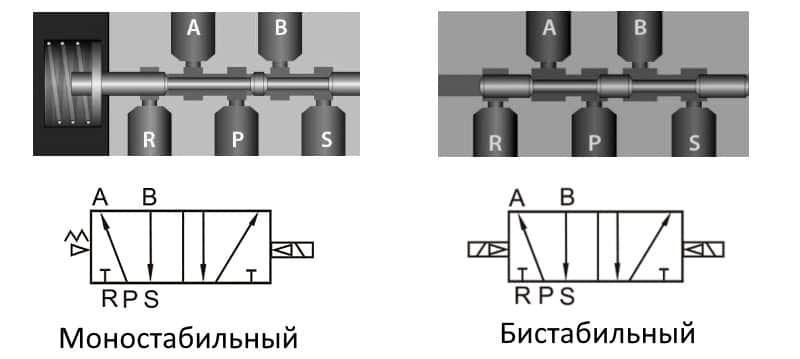

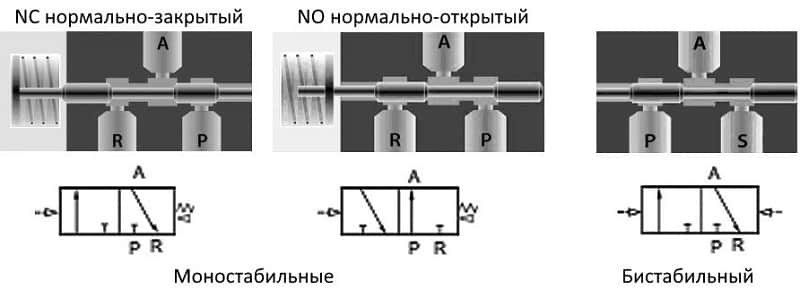

Далее рассмотрим наиболее распространенные типы распределителей, имеющие три канала и две позиции (3/2) и пятилинейные с двумя позициями (5/2).
