Насос-дозатор (дозатор, насос с дозатором, гидроруль, блок рулевого управления).
Насосы-дозаторы XY, HKU и HKUS: особенности и характеристики
предназначен для точного дозирования и регулирования объема масла, направляемого от гидронасоса к гидроцилиндрам, контролирующим поворот колес транспортного средства. При этом количество масла, подаваемого в рабочие органы, пропорционально зависит от угла поворота рулевого вала.
Дозатор представляет собой компонент рулевого управления, который объединяет в одном корпусе распределительный клапан и дозирующий насос. Он усиливает крутящий момент на рулевых колесах без необходимости жесткого механического соединения. Рабочая жидкость подается внешним гидронасосом и затем насосом-дозатором направляется к рулевому цилиндру.
Компания M+S Hydraulic производит рулевые блоки разных типов, но в этой статье обсудим агрегаты типа XY, HKU и HKUS. Эти агрегаты используются в тихоходных транспортных средствах, скорость движения которых не превышает 60 км/ч, таких как: сельскохозяйственные, коммунальные, дорожно-строительные машины, вилочные погрузчики, уборочные машины, внедорожная и садовая техника и др.
Насосы-дозаторы типа XY
Гидроруль XY состоит из расположенных на одной оси распределителя и дозирующего насоса. Он изготавливается
со встроенным блоком обратных клапанов (кавитационные, предохранительные от ударных нагрузок). Также возможна установка встроенного предохранительного клапана на входе.

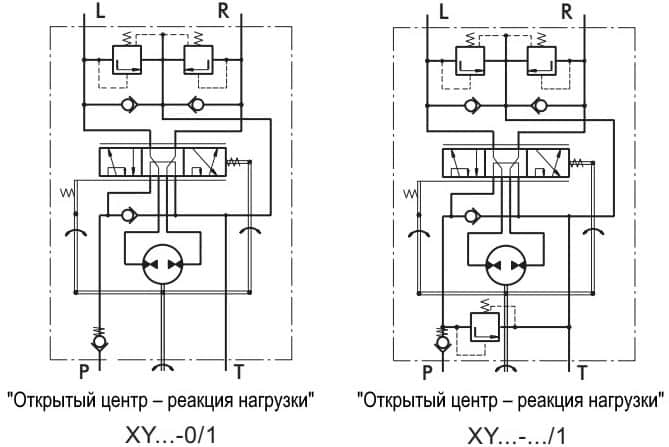

Открытый центр, чувствительный к нагрузке. Есть версии дозаторов с обратной связью и без.
Рулевой узел данного типа применяется в тракторах Т-40, Т-16, Т-25, МТЗ-80, МТЗ-82, ЮМЗ-6, комбайнах НИВА-СК5, ДОН-1500, КСК-100, погрузчиках Balkankar, автогрейдерах ДЗ-143, ДЗ-98, ДЗ-180, экскаваторах типа ЭО, катках ДУ-47, ДУ-54, ДУ-48, ДУ-96 и др.
Насосы-дозаторы типа XY выпускаются следующих типоразмеров: 85 (модели XY 85/10-1, ХY 85-0/1), 120 (XY120-0/1) и 145 (XY145-0/1). В модификации с предохранительным клапаном предусмотрены настройки давления 80, 100, 125 150 Бар.
В данной таблице приведены технические характеристики дозаторов XY
| Характеристики | XY85 | XY120 | XY145 |
| Рабочий объем, см3 | 84 | 120 | 144 |
| Номинальный расход, л/мин | 9 | 12 | 15 |
| Номинальное давление, Бар | 150 | 150 | 150 |
| Настройки давления предохранительного клапана, Бар | 80-100 | 100-125 | 125-150 |
| Настройки давления ударных клапанов, Бар | 200 | 200 | 200 |
| Макс. давление в линии Т, Бар | 20 | 20 | 20 |
| Макс. крутящий момент при усилии, Нм | 3,5 | 3,5 | 3,5 |
| Макс. крутящий момент без усилия, Нм | 120 | 120 | 120 |

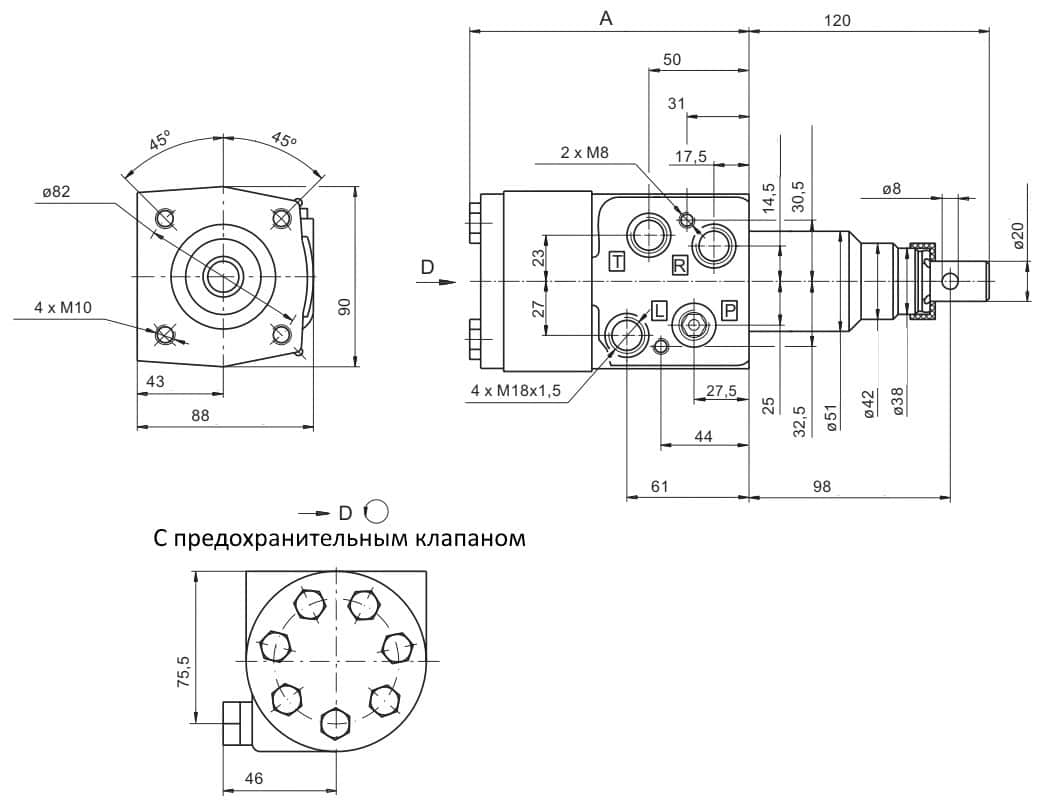

Габаритные и монтажные размеры насоса дозатора XY
У нас действует 3 ценовых диапазона: розница, опт, дилерство!
Предоставляем гарантию на оборудование: 1 год.
Насос дозатор XY:
- XY 85/10-1
- ХY 85-0/1
- XY120-0/1
- XY145-0/1
На складе в наличии есть аналоги производства стран ЕС, Китая, Турции.
ВОЗМОЖНА БЕСПЛАТНАЯ ДОСТАВКА ПО УКРАИНЕ!
Насосы-дозаторы типа HKU
Рулевой агрегат HKU — радиальный гидрораспределитель с дозирующим насосом и поворотными следящими клапанами в едином корпусе.

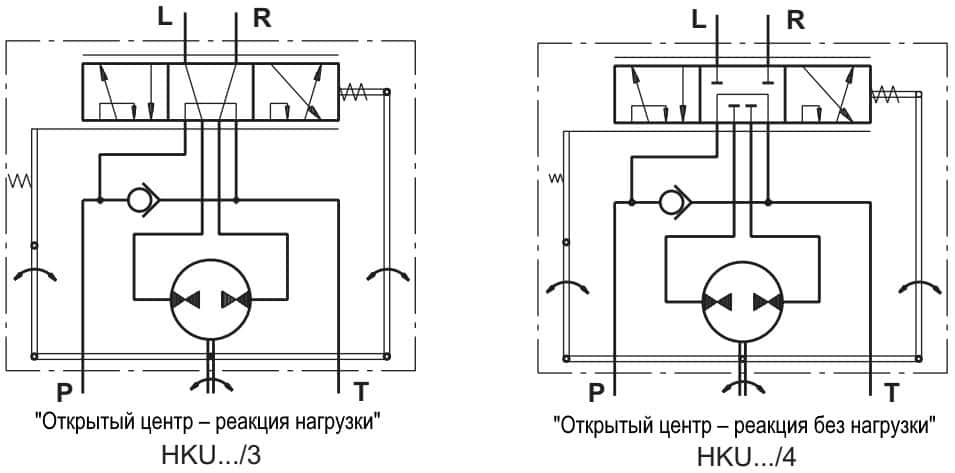

Версия 3, 4 — открытый центр, которая представлена моделями HKU800/4/3, HKU1000/4/3 и др., версия 7 — закрытый центр.
Присоединительные порты — метрические и BSPP.
Серия HKU включает модели различных типоразмеров: 40, 50, 63, 80, 100, 125,160, 200, 250, 320, 400, 500, 630, 800, 1000, индивидуальные характеристики которых представлены в таблице.
| Характеристики | HKU 40/3 HKU 40/4 | HKU 50/3 HKU 50/4 | HKU 63/3 HKU 63/4 | HKU 80/3 HKU 80/4 | HKU 100/3 HKU 100/4 | HKU 125/3 HKU 125/4 | HKU 160/3 HKU 160/4 | HKU 200/3 HKU 200/4 | HKU 250/3 HKU 250/4 | HKU 320/3 HKU 320/4 | HKU 400/3 HKU 400/4 | HKU 500/4 | HKU 630/4 | HKU 800/4 | HKU 1000/4 |
| Рабочий объем, см3. | 39,6 | 49,5 | 65,6 | 79,2 | 99 | 123,8 | 158,4 | 198 | 247,5 | 316,8 | 396 | 495 | 623,6 | 793 | 990 |
| Номинальный расход, л/мин. | 4 | 5 | 6 | 8 | 10 | 13 | 16 | 20 | 25 | 32 | 40 | 50 | 63 | 70 | |
| Номинальное давление, Бар | 140 | 170 | 140 | 100 | |||||||||||
| Макс. давление в линии Т, Бар нормальное высокое | 25 40 | ||||||||||||||
| Макс. крутящий момент при усилии, Нм | 3 | ||||||||||||||
| Макс. крутящий момент без усилия, Нм | 120 | ||||||||||||||

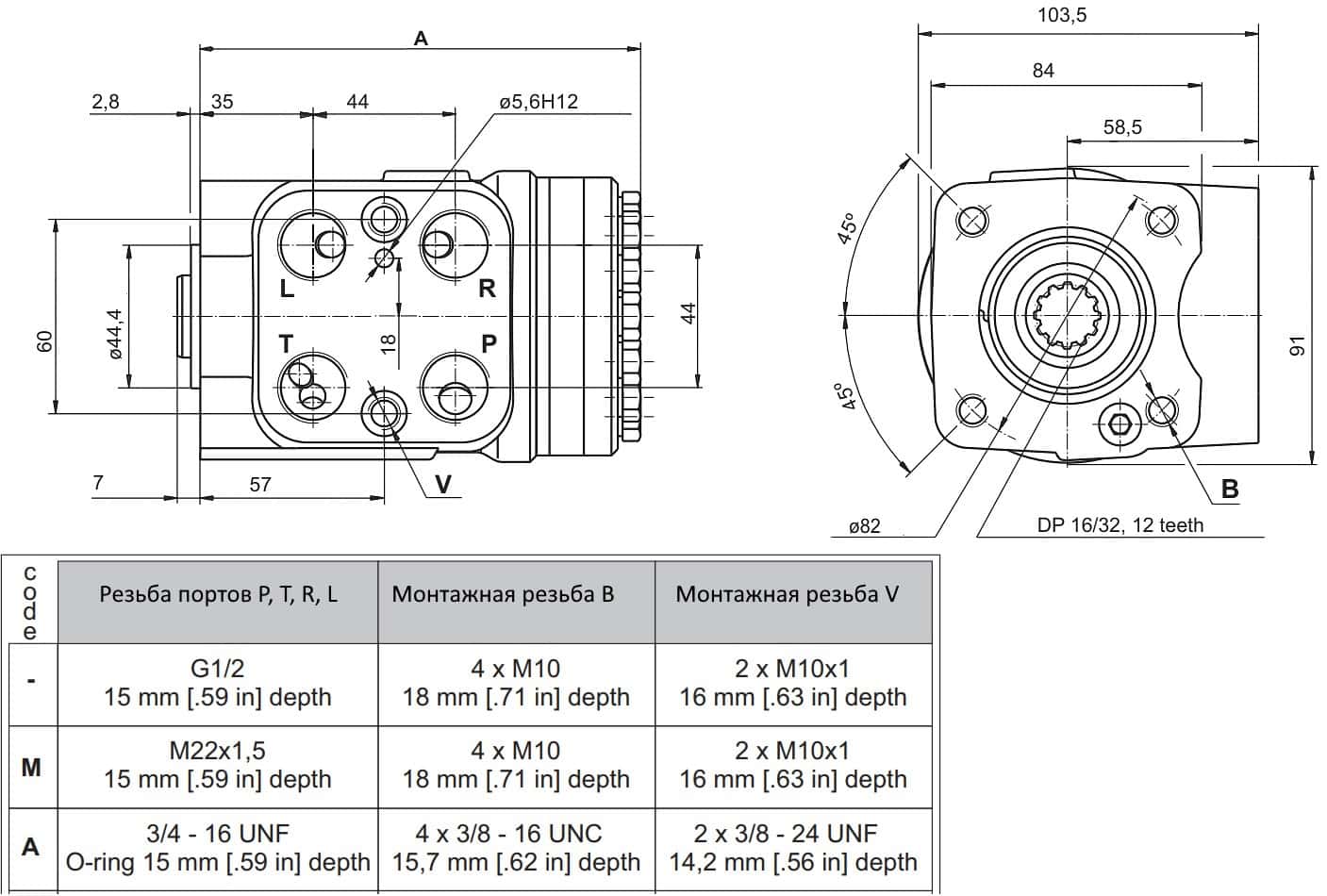

Габаритные и монтажные размеры HKU
Насосы дозаторы HKU используются в гидросистемах тракторов Кировец, погрузчиков Амкодор А-332, А-342, А-352, А-361, А-371,ТО-18Б,ТО-28,ТО-18, самосвалов Белаз.
У нас действует 3 ценовых диапазона: розница, опт, дилерство!
Предоставляем гарантию на оборудование: 1 год.
ВОЗМОЖНА БЕСПЛАТНАЯ ДОСТАВКА ПО УКРАИНЕ!
Насос дозатор HKU:
- HKU 40/3, 40/4
- HKU 50/3, 50/4
- HKU 63/3, 63/4
- HKU 80/3, 80/4
- HKU 100/3, 100/4
- HKU 125/3, 125/4
- HKU 160/3, 160/4
- HKU 200/3, 200/4
- HKU 250/3, 250/4
- HKU 320/3, 320/4
- HKU 400/3, 400/4
- HKU 500/4
- HKU 630/4
- HKU 800/4
- HKU 1000/4
На складе в наличии есть аналоги производства стран ЕС, Китая, Турции.
Насосы-дозаторы типа HKUS
Блок гидростатического рулевого управления HKUS создан на основе блока HKU, но имеет встроенный блок клапанов (кавитационные и предохранительные от ударных нагрузок), что снижает потребность в дополнительных гидравлических компонентах в системе.

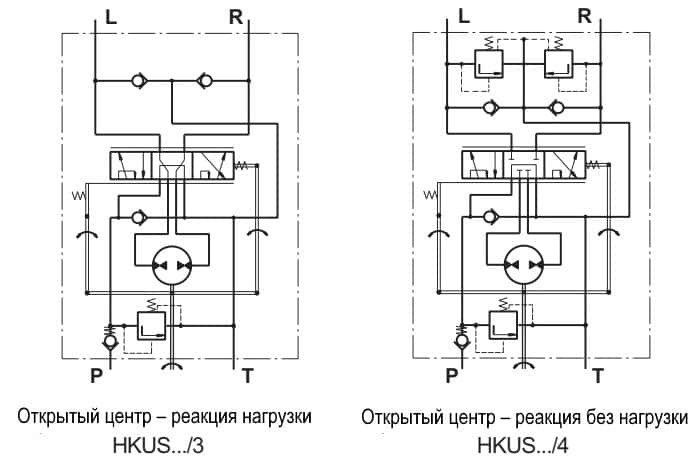

HKUS очень компактный блок. Открытый центр.
Предусмотрены настройки давления предохранительного клапана 80, 100, 125, 150 и 170 Бар. Присоединительные порты — метрические, BSPP, SAE.
Насосы-дозаторы HKUS выпускаются следующих типоразмеров: 40, 50, 63, 80, 100, 125,160, 200, 250, 320, 400, 500 и представлены моделями HKUS80/4-120MX/3, HKUS100/4-160MX/3, HKUS125/4-160MX/3, HKUS160/4-140MX/3, HKUS250/4-125MX/3, HKUS400/5-125/3 и др.
Рулевые блоки HKUS применяются в тракторах ХТЗ-2511, ЮМЗ-80/82, МТЗ-80/82, ТТЗ-80, ЛТЗ-60, Т-25, Т-28, Т-40, МТЗ-1221/1512, ВТЗ-Т-30, ЮМЗ-6; комбайнах Енисей, Марал-125, КСКУ-6АС, Massey Fergusson, ДОН, НИВА, АКРОС, Полесье 250, ЛАН; корнеуборочных машинах РКМ-6, МКК-6, КС-6Б.
Гидроруль является важным компонентом современных автомобилей, тракторов, комбайнов, погрузчиков, экскаваторов и многих других видов механизированной техники. Он обеспечивает точное управление транспортным средством и способствует повышению управляемости, комфорта и безопасности вождения. В нашем интернет-магазине вы можете купить гидроруль по доступной цене и хорошего качества.
Их характеристики приведены в таблице.
| Параметры | HKUS 40/3,4,8 | HKUS 50/3,4,8 | HKUS 63/3,4,8 | HKUS 80/3,4,8 | HKUS 100/3,4,8 | HKUS 125/3,4,8 | HKUS 160/3,4,8 | HKUS 200/3,4,8 | HKUS 250/3,4,8 | HKUS 320/3,4,8 | HKUS 400/3,4,8 | HKUS 500/3,4,8 |
| Рабочий объем, см3 | 39,6 | 49,5 | 65,6 | 79,2 | 99 | 123,8 | 158,4 | 198 | 247,5 | 316,8 | 396 | 495 |
| Номинальный расход, л/мин. | 4 | 5 | 6 | 8 | 10 | 13 | 16 | 20 | 25 | 32 | 40 | 50 |
| Номинальное давление, Бар | 140 | 170 | ||||||||||
| Настройки давления предохранительного клапана, Бар | 80 100 125 150 170 | |||||||||||
| Настройки давления ударных клапанов, Бар | 140 160 180 200 220 | |||||||||||
| Макс. давление в линии Т, Бар нормальное высокое | 25 40 | |||||||||||
| Макс. крутящий момент при усилии, Нм | 3 | |||||||||||
| Макс. крутящий момент без усилия, Нм | 120 | |||||||||||

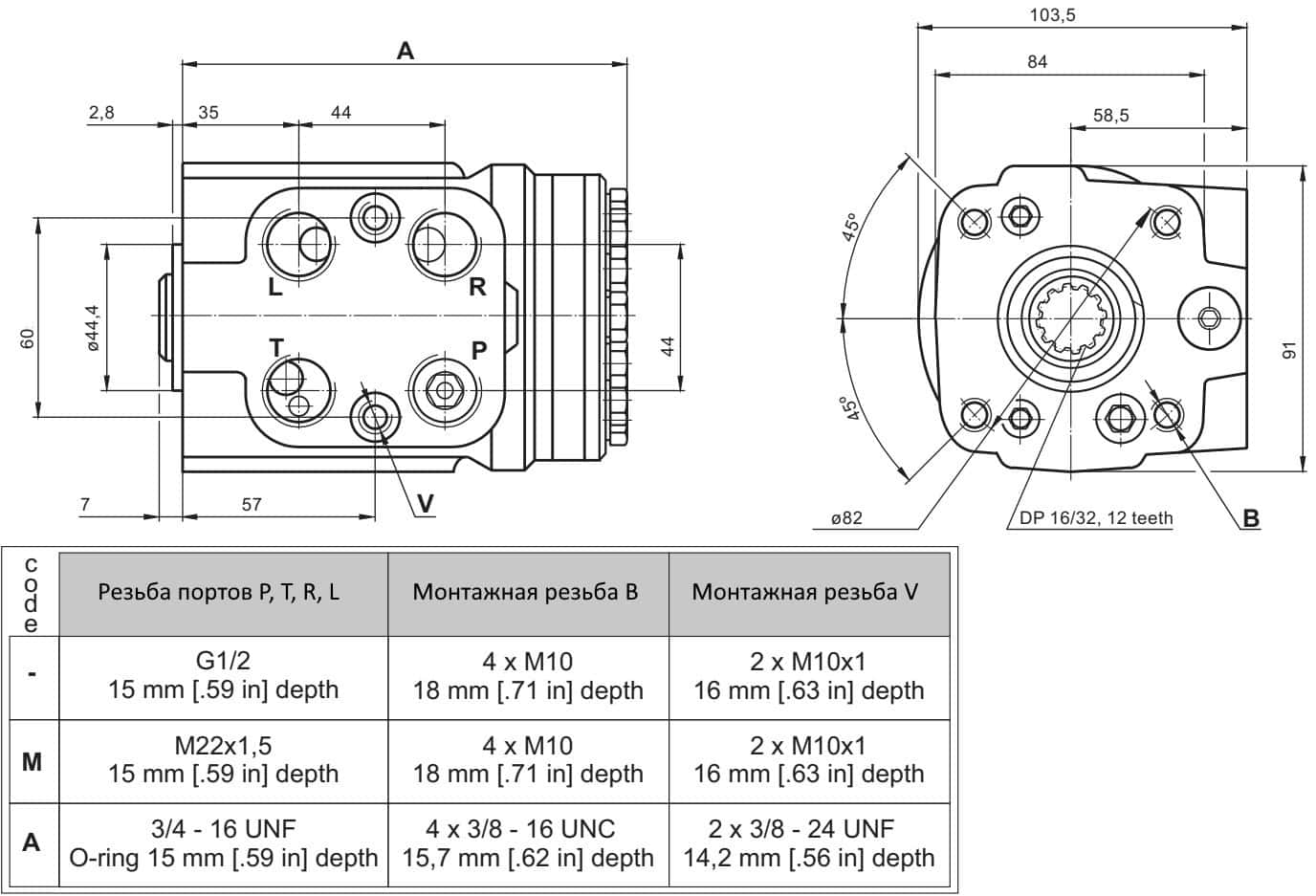

Габаритные и монтажные размеры HKUS
У нас действует 3 ценовых диапазона: розница, опт, дилерство!
Предоставляем гарантию на оборудование: 1 год.
ВОЗМОЖНА БЕСПЛАТНАЯ ДОСТАВКА ПО УКРАИНЕ!
Насос дозатор HKUS:
- HKUS 40
- HKUS 50
- HKUS 63
- HKUS 80
- HKUS 100
- HKUS 125
- HKUS 160
- HKUS 200
- HKUS 250
- HKUS 320
- HKUS 400
- HKUS 500
На складе в наличии есть аналоги производства стран ЕС, Китая, Турции.
