Комплект гидравлики на МТЗ, ЮМЗ, ХТЗ: гидрораспределитель P80 (3 секции с плавающим режимом), джойстик, тросы, штуцеры, РВД
Этот комплект идеально подходит для тракторов МТЗ, БМЗ, ЮМЗ, ДТ, ХТЗ, Т40, Т-150, Кировец, оснащенных насосами НШ 32/50, НШ 100 и аналогичными моделями.
Он обеспечивает плавное и точное управление гидравлическими системами, позволяя оператору контролировать их дистанционно прямо из кабины.
В случае необходимости подготавливаем/делаем комплекты под индивидуальные габариты и функциональность для вашей агротехники, спецтехники.
Также у вас есть возможность приобрести каждый из компонентов отдельно.
Комплект для гидросистем тракторов: состав набора, описание его компонентов
Состав гидравлического набора

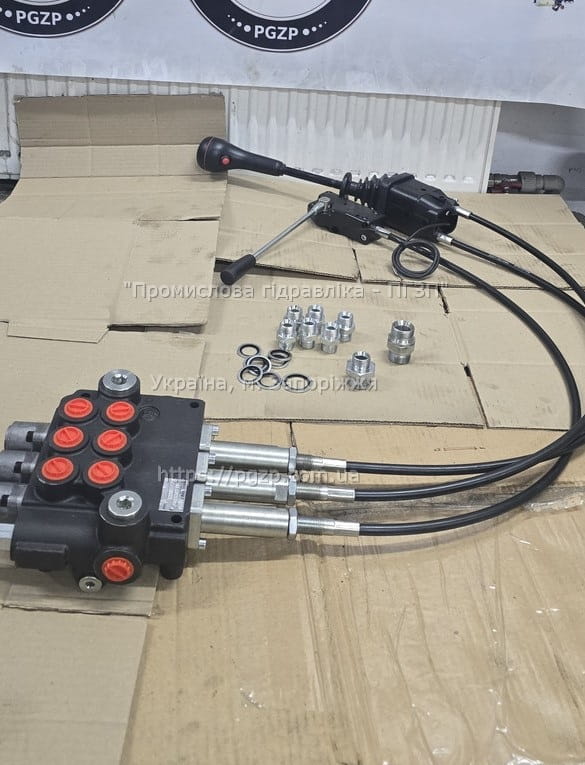

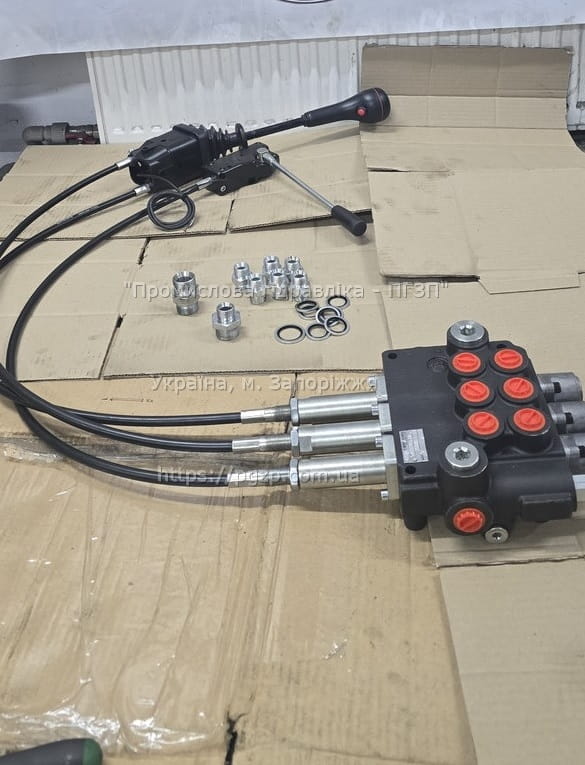

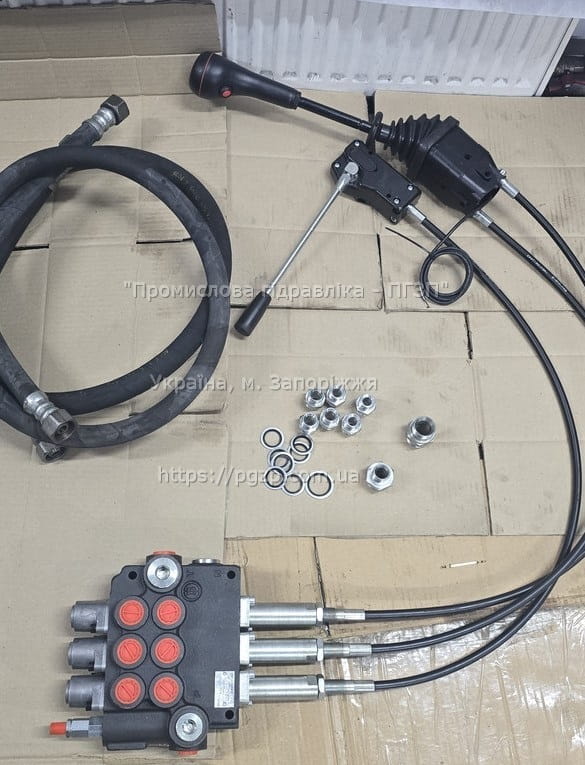

Комплект состоит из :
- Гидрораспределителя с плавающим положением 3P80 L12L12L12 GKZ1 — 1 шт.
- Рукоятки для управления гидрораспределителем IS3047 Indemar* — 3 шт.
- Троса управления гидрораспределителем 1,5 м ЕААТ 132-035-01500-061 — 3 шт.
- РВД Dn16, 2SN под ключ S32, 00/00 L-2000 (на подачу и слив) — 2 шт.
- Комплекта штуцеров под ключ S24 и S32 — 1 шт.
* — 3 рукоятки можно заменить на джойстик и одну рукоятку.
Набор для тракторов ЮМЗ, Кировец можно укомплектовать тросами длиной 2 м вместо 1,5 м. Также есть возможность добавить 6 шт РВД по 1 м и 6 штуцеров под ключ S24 (для приварки штуцеров к трубам).
При замене составляющих итоговую цену комплекта уточняйте в менеджера.
Мы можем укомплектовать набор компонентами с другими параметрами, который будет идеально соответствовать требованиям вашей техники и поставленным задачам.
У нас действует 3 ценовых диапазона: розница, опт, дилерство!
Предоставляем гарантию на оборудование: 1 год.
Комплект гидравлики для трактора:
- МТЗ
- ЮМЗ
- ХТЗ
- Другая спецтехника
На складе в наличии есть различные модификации с аналогами производства стран ЕС, Украины, Турции.
ВОЗМОЖНА БЕСПЛАТНАЯ ДОСТАВКА ПО УКРАИНЕ!
Описание и основные характеристики элементов комплекта
3P80L12L12L12GKZ1 — это надежный моноблочный польский гидрораспределитель (аналог Badestnost) с пропускной способностью 80-100 л/мин.
Он используют для модернизации гидравлических систем тракторов МТЗ, ЮМЗ, ХТЗ, Т40, Т-150 и других моделей.
Этот распределитель имеет 3 секции. Оснащен золотниками, функционирующими по схеме 34 (D spool), и имеющими четыре рабочих положения: нейтральное, два рабочих положения (подъем, опускание) и фиксируемое по умолчанию плавающее положение.
Технические характеристики распределителя 3P80
Параметры | Значения |
Конструктивное исполнение | Моноблочное |
Количество секций | 3 |
Монтаж | 3 винта M8 |
Соединения | Внутренняя резьба G 1/2″ |
Температура окружающей среды | -40°C…+60°C |
Рабочая жидкость | Гидравлическое масло на минеральной основе |
Вязкость жидкости | 12…800 mm2/s (допустимый диапазон), 20…100 mm2/s (рекомендуемый диапазон) |
Температура жидкости | -15°C…+80°C |
Тонкость фильтрации | 10 по NAS1638 |
Макс. рабочее давление | P = 250 Бар, T = 50 Бар; A, B = 300 Бар. |
Утечки (A,B-T) | 6 см3/мин при 100 Бар |
Номинальный расход | 80 л/мин |
Ход золотника | ± 7 мм |
Усилие на ручке | < 220 Н в направлении оси золотника |

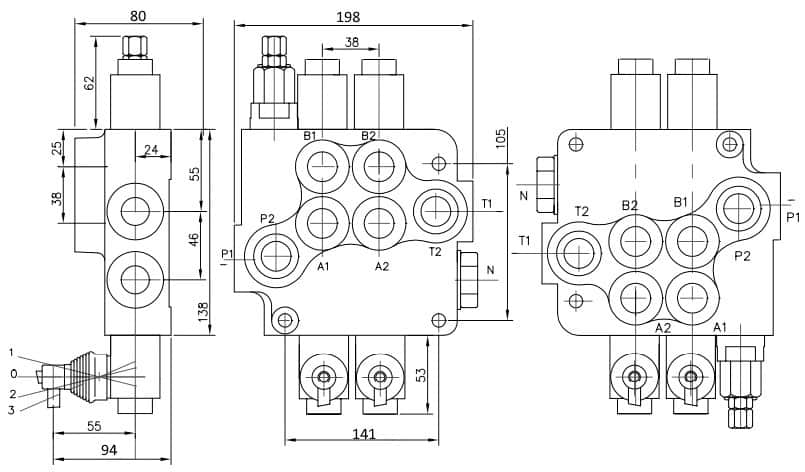

Габаритные и присоединительные размеры распределителя 3P80
Присоединительные порты
| P | A; B | T | N |
G | G1/2 | G1/2 | G3/4 | G3/4 |

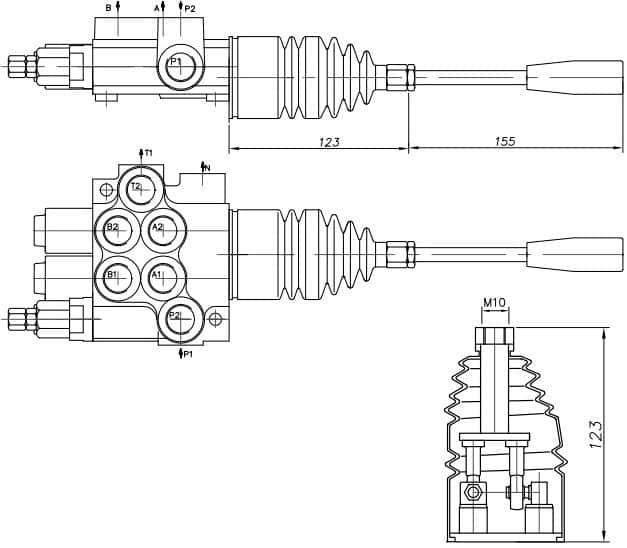

Размеры джойстика
С помощью джойстика можно управлять одновременно двумя золотниками.
Эти элементы управления могут монтироваться как по отдельности, так и в комплекте. Для работы используются двухтактные усиленные кабели, обеспечивающие плавное управление рычагом.

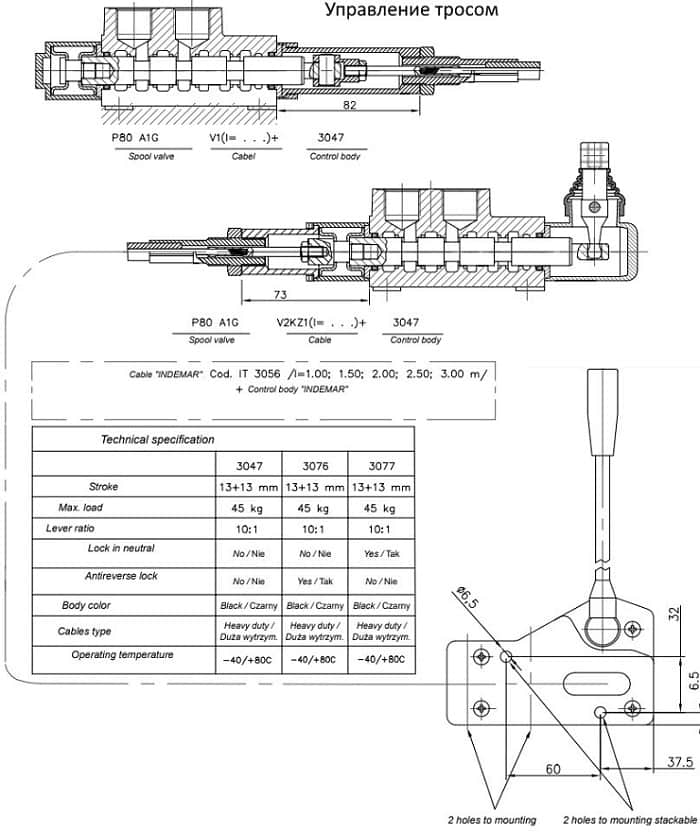

Рукоятка для управления гидрораспределителем IS3047 Indemar используется для удобного дистанционного управления гидравлической системой. Ход рукоятки 12,5:12,5 мм.

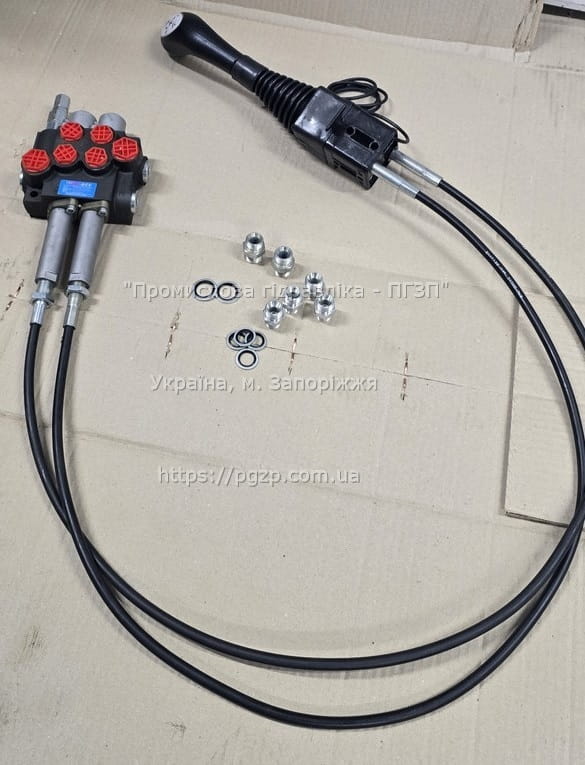

Джойстик Indemar под трос с одной кнопкой, который предназначен для дистанционного управления гидрораспределителем.
Его основные параметры:
- максимальное усилие при втягивании — 1400 Н;
- максимальное усилие при выталкивании — 900 Н;
- максимальная длина троса — 4 м.
Трос управления гидрораспределителем 1,5 м. 132-035-01500-061 с вилкой и комплектом подключения к распределителю.
Стальной трос и фитинги высокого качества, что обеспечивает долговечность работы системы.
Рукава высокого давления типа 2SN с двумя слоями оплетки, длина 2 м.
Штуцеры для рукавов с размерами под ключ 32 (вход и выход) и под ключ 24 для цилиндров.
Наш гидравлический комплект — это полностью укомплектованное решение, готовое к быстрой и простой установке. Больше не нужно тратить время на подбор и проверку совместимости компонентов — мы обо всем позаботились! Делайте заказ!
