Аксессуары маслостанций играют важную роль в обеспечении их работоспособности, долговечности и безопасности.
Аксессуары для гидравлических маслостанций OMT
К ним относятся колокола, смотровые люки, соединительные муфты, опоры для насосов, фильтры-сапуны. В этой статье речь пойдет о таких устройствах производства ОМТ.
Соединительные колокола OMT
Колокол для сборки насос-моторной группы служит для соединения электродвигателя со стандартным фланцем и гидравлического насоса.
Такие соединения обеспечивают точное центрирование валов, надежную передачу крутящего момента и защиту компонентов системы.
Колокол упрощает монтаж, демонтаж и снижает вибрацию.
Узнаем больше о фланцах OMT серий LS и TH.
Колокола серии LS и LSE
Переходники серии LS, LSE представляют собой моноблочные алюминиевые отливки, специально разработанные для надежного соединения электродвигателей с фланцами B3, B5, B14 с шестеренчатыми насосами, оснащенными прямоугольными фланцами. Они используются с двигателями габарита 63-225 и шестеренными насосами 0.5-4 групп. Эти переходники обладают универсальностью и могут применяться как в открытых установках, так и в погружных системах. Со стороны двигателя колокол оснащен четырьмя резьбовыми отверстиями для крепления к фланцу электродвигателя, а с противоположной стороны — четырьмя сквозными крепежными отверстиями для вала насоса. Фланцы LSE дополнительно снабжены центрирующим кольцом из листового металла для извлечения муфты.

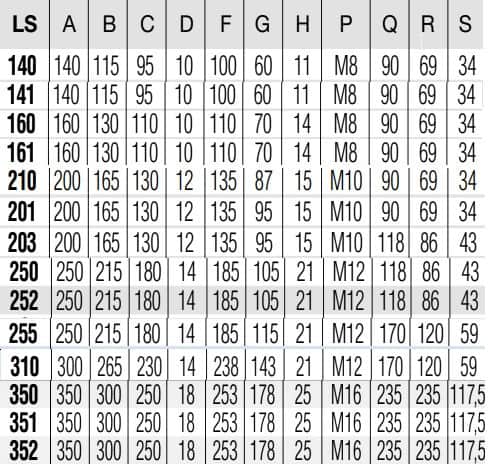

Чертеж и размеры моделей LS

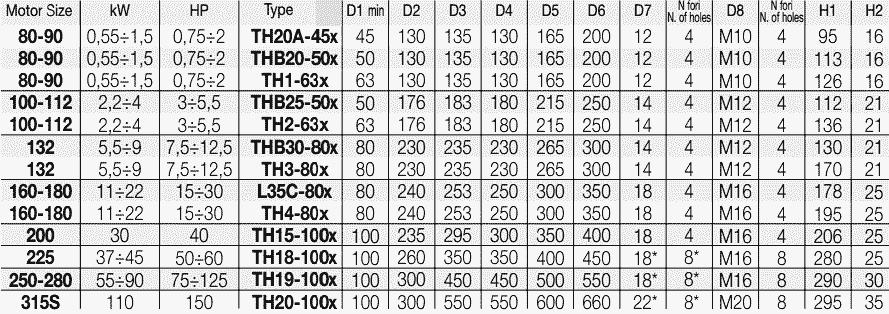

Переходники серии ТН
Серия колоколов TH используется для соединения электродвигателя до 110 кВт, оснащенного стандартным фланцем, с гидравлическим насосом, образуя таким образом блок насос/двигатель. Этот фланец имеет цельный корпус, изготовленный из алюминиевого сплава, литого под давлением. Его можно устанавливать снаружи или погружать в масло. Рабочая температура — -30ºC +80ºC.
Соединительные полумуфты ОМТ для насосов и моторов
Полумуфты насос-моторной группы — это соединительные детали, изготовленные из алюминия или стали, предназначенные для соединения валов гидравлического насоса и электродвигателя. Эти элементы способствуют плавной передаче мощности, снижают вибрации, частично компенсируют угловые, радиальные и осевые смещения и увеличивают срок службы оборудования. Они устанавливаются на вал двигателя или насоса.
Полумуфты серий ND и NS
Полумуфты серии ND изготовлены из алюминия, с предварительно отлитой минимальной расточкой, а полумуфты серии NS — без расточки.
Технические характеристики полумуфт ND
| Тип | Макс. крутящий момент, Нм | Макс. мощность при об/мин | Максимально допустимое осевое смещение | |||||
|---|---|---|---|---|---|---|---|---|
| 750 | 1000 | 1500 | 3000 | Угловое | Радиальное | Аксиальное | ||
| ND 48 | 6,86 | 0,54 | 0,72 | 1,1 | 2,1 | 2° | 0,5 | 1 |
| ND 65 | 38,2 | 3 | 4 | 6 | 12 | 2° | 1 | 1,6 |
| ND 86 | 87,3 | 6,84 | 9,12 | 13,7 | 27,3 | 2° | 1 | 1,8 |
| ND 108 | 210 | 16,5 | 22 | 33 | 65,8 | 2° | 1 | 2 |
| ND 143 | 725 | 57 | 76 | 144 | 228 | 2° | 1 | 2 |

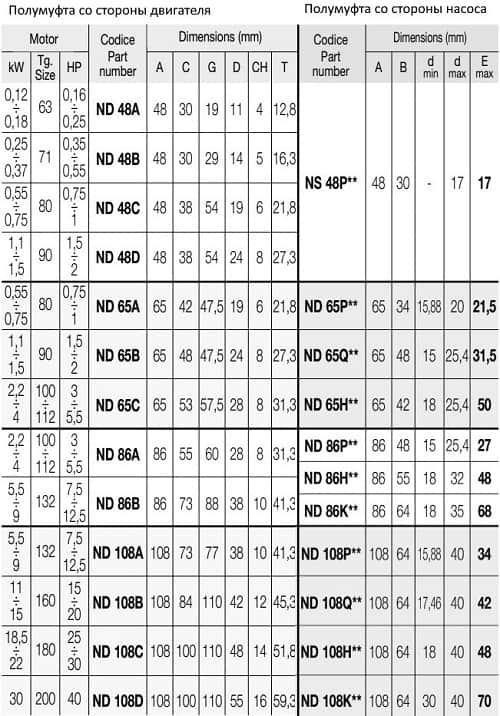

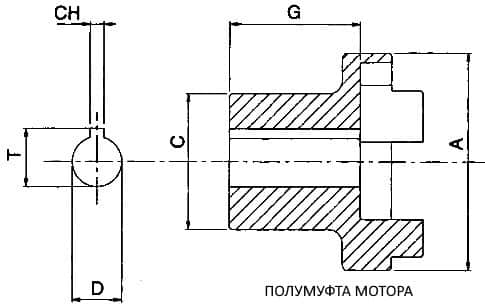

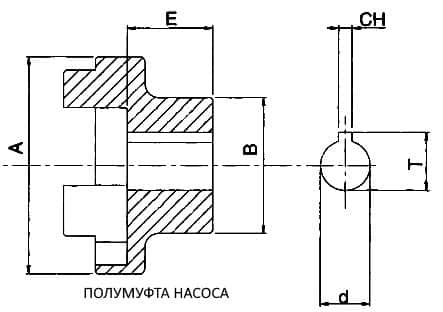

Габаритные размеры полумуфт ND

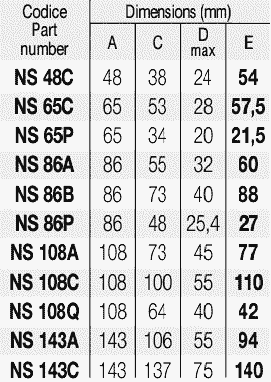

Габаритные размеры полумуфт NS

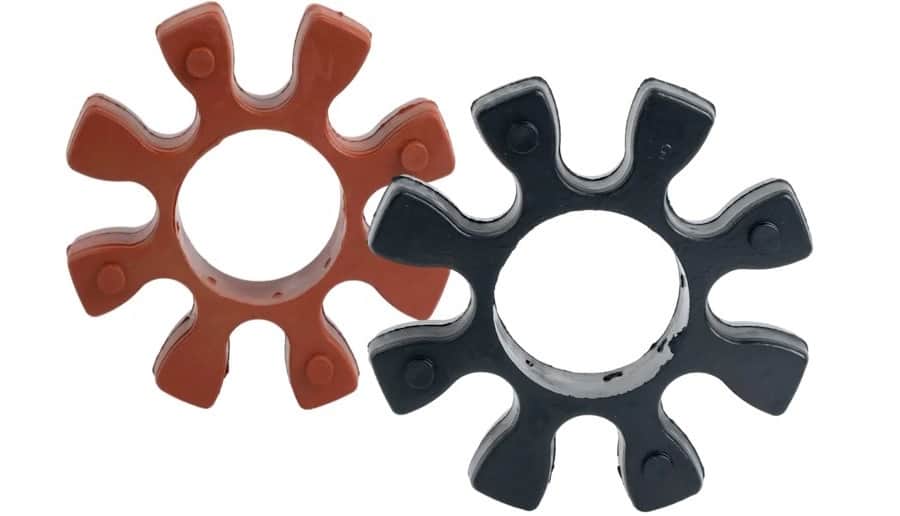

Зубчатая вставки серии R для полумуфт OMT
При сборке насосно-моторных групп применяются упругие вставки. Они размещаются между полумуфтами насоса и электродвигателя, поглощая вибрации, удары и компенсируя небольшие несоосности и угловые нагрузки.
Компания ОМТ изготавливает гибкие элементы серии R из резины и полиуретана.

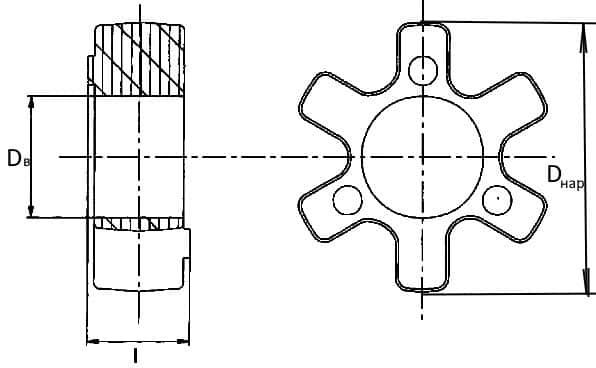

Габаритные размеры пауков R
| Тип | Д нар, мм | Д вн, мм | I, мм | D макс. вала |
| R-42 | 42 | 19 | 16 | 14 |
| R-62 | 58 | 29 | 18 | 22 |
| R-82 | 78 | 31,5 | 20 | 24 |
| R-103 | 99 | 42 | 24 | 32 |
Купить аксессуары для гидравлических маслостанций OMT:
- Соединительные колокола,
- Переходники,
- Соединительные полумуфты,
- Зубчатые вставки,
- Опоры для насосов и гидромоторов,
- Технологические люки и уплотнения к ним,
- Уплотнительные элементы,
- Фильтры-сапуны и фильтроэлементы.
На складе в наличии есть все модификации данного оборудования, а также аналоги производства стран ЕС, Украины, Турции.
У нас действует 3 ценовых диапазона: розница, опт, дилерство!
Предоставляем гарантию на оборудование: 1 год.
ВОЗМОЖНА БЕСПЛАТНАЯ ДОСТАВКА ПО УКРАИНЕ!

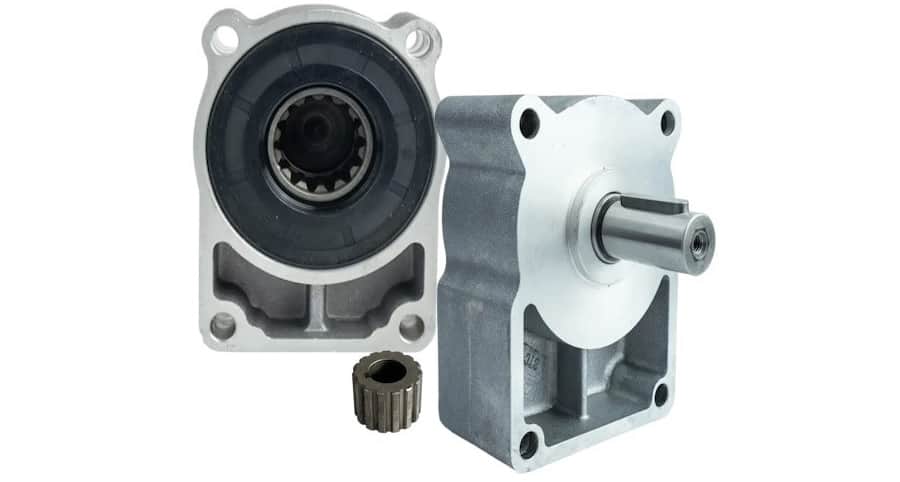

Опоры для насосов и гидромоторов OMT
Опоры (подшипниковые узлы, опорные подшипники) служат для надежной установки и звукоизоляции насосов и гидромоторов, фиксируют оборудование и снижают уровень вибрации.
Опоры серии SP защищают валы гидронасосов и двигателей от высоких радиальных нагрузок. Они крепятся непосредственно к насосу. Подключение осуществляется с помощью шлицевой полумуфты. Их также можно использовать в качестве опоры для шкивов. Корпус опор выполнен из литого алюминия, а валы изготовлены из специальной стали. Они совместимы с насосами следующих групп: 1, 2, ZF Bosh, 3 и 3.5. При частоте вращения 1500 об/мин срок службы опоры составляет 3500 часов.
Компания ОМТ производит подшипниковые узлы следующих типов: SP-U1P, SP-2-C, SP-S2, SP-R2, SP-RS2, SP-3U, SP-M3, SP-T3 и др. Они изготавливаются для цилиндрических и конических валов в стандартном (SP-U1P, SP-3U, SP-2) и специальном исполнении (SP-S2, SP-R2, SP-RS2).

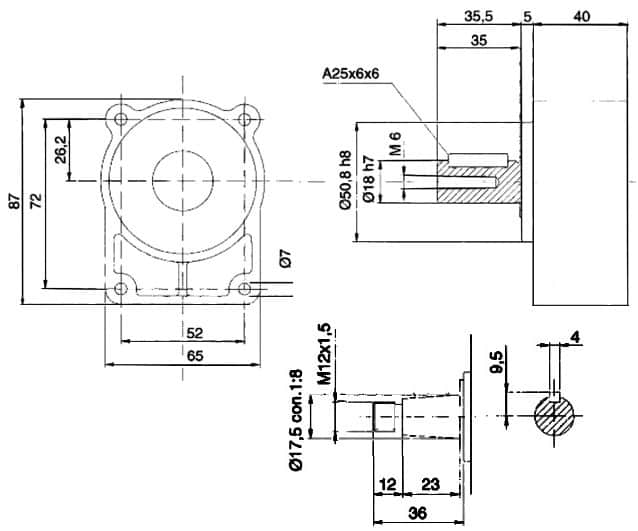

Габаритные размеры опор SP

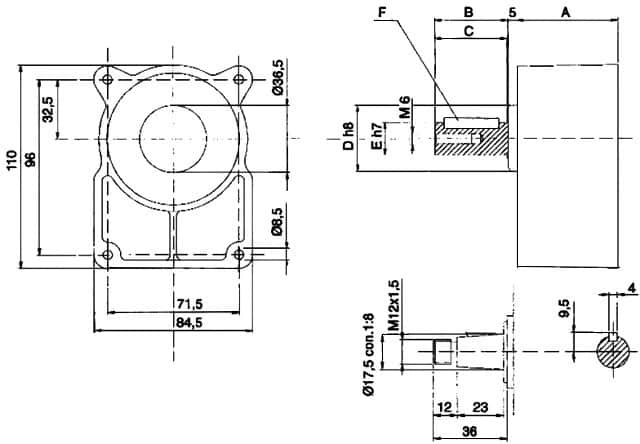

Опоры для насосов 1-й группы (SP-U1P)

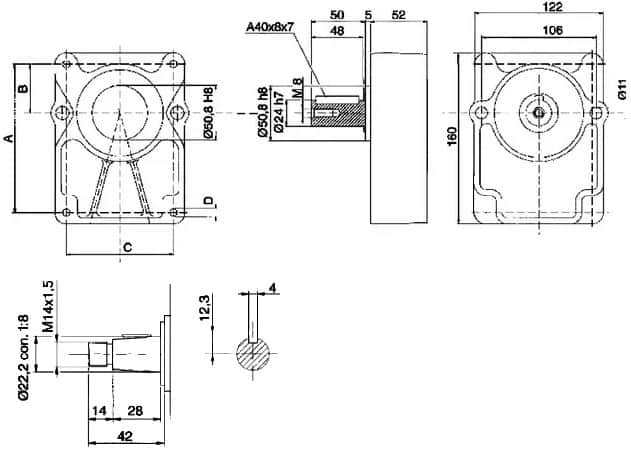

Опоры для насосов 2-й группы
Опоры для насосов 3-й группы
Технологические люки OMT и уплотнения к ним
Технологический (смотровой) люк — это компонент, используемый в гидросистемах для доступа к внутреннему пространству баков, где хранится рабочая жидкость. Он представляет собой крышку из алюминиевого сплава, литого под давлением.
Смотровые крышки серий SI и SE
Компания OMT выпускает инспекционные люки SI и SE, соответствующие стандарту DIN 24339. Они имеют 4-8 отверстий. По запросу могут быть предварительно просверлены для установки указателя уровня или сливной пробки.

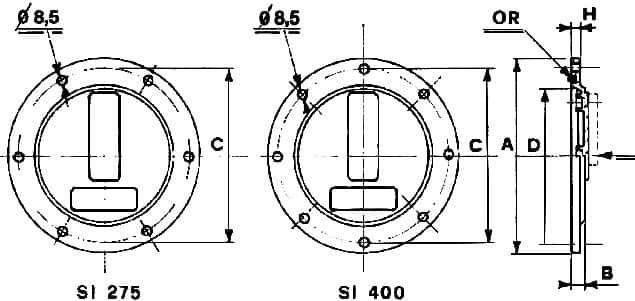

Габаритные размеры инспекционных люков
SI 275, SI 400
| Тип | Размеры, мм | Количество отверстий | Уровнемер | |||||
| Люк | Прокладка | A | B | H | C | D | ||
| SI 275 | OR 8850 | 275 | 23 | 12 | 255 | 200 | 6 | LG1 LG1T |
| SI 400 | OR 81350 | 400 | 23 | 12 | 380 | 325 | 8 | LG2 LG2T |
SE350, SE475
Уплотнительные элементы для люков серии G и OR
Для герметичного закрытия люка используются специальные уплотнения (прокладки), выполненные из материалов, устойчивых к воздействию масел, высоких температур и давления.
Прокладки для крышек SI и SE (OR 8850, OR 81350, G268N, G393N) имеют диаметр 275, 400, 350, и 475 мм соответственно и изготавливаются из резины NBR с высокоэффективным уплотнительным профилем.
Фильтры-сапуны и фильтроэлементы ОМТ
Воздушные фильтры устанавливаются на гидробаках для фильтрации поступающего воздуха от механических загрязнений, присутствующих в окружающей среде. Они также устанавливаются на всасывающих патрубках компрессоров и двигателей.

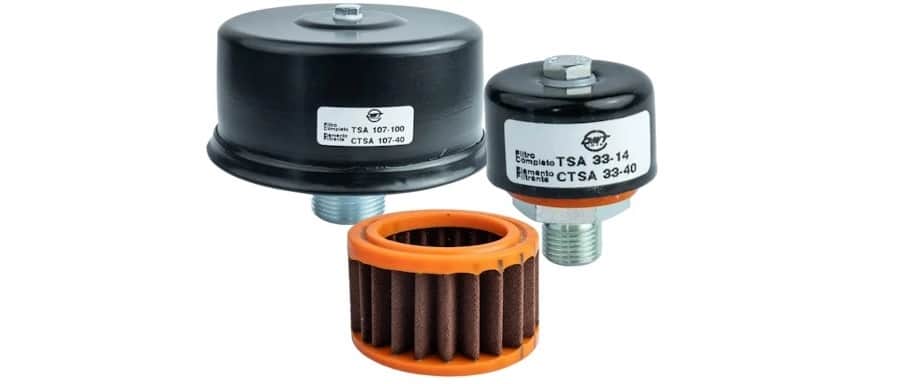

Фильтры сапуны маслобака серии TSA
Сапуны линейки TSA выпускаются следующих типоразмеров: TSA 33, TSA 50, TSA 70, TSA 107, TSA 135, TSA 166 с резьбой от ¼” до 2 ½” BSP и пропускной способностью от 140 до 2000 л/мин. Данные фильтры имеют металлический корпус и сменный фильтрующий элемент. Устанавливаются непосредственно на бак.

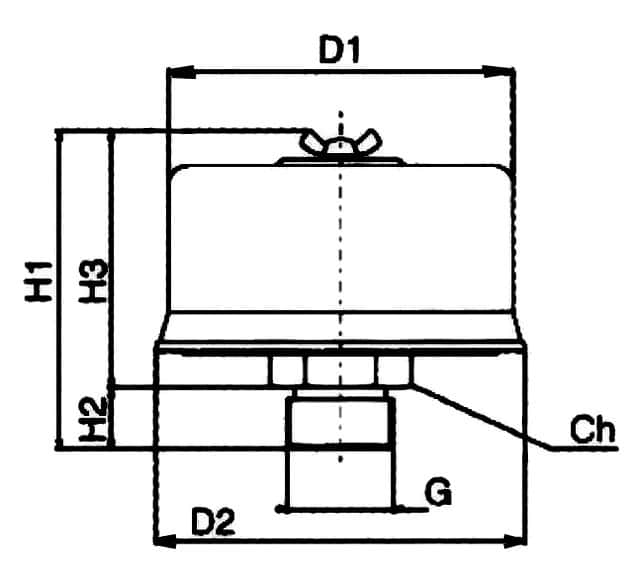

Габаритные размеры фильтров сапунов TSA

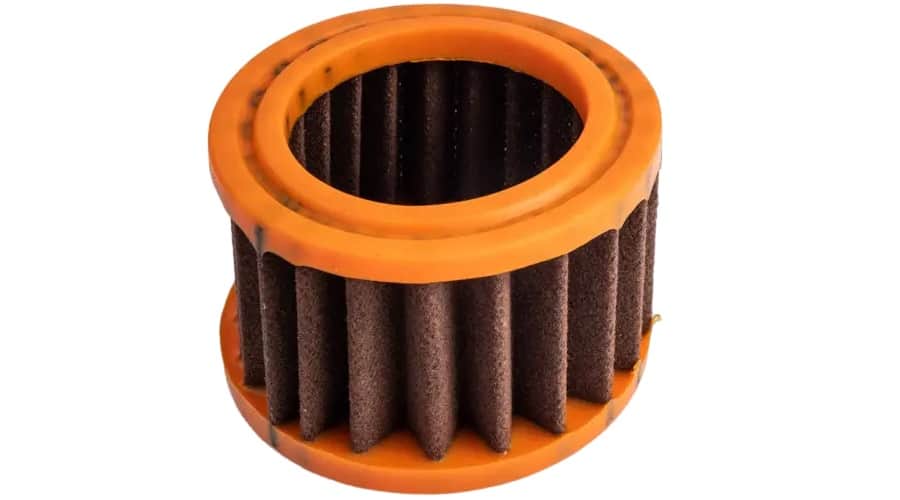

Фильтрующие элементы к воздушным фильтрам серии CTSA
Фильтроэлементы CTSA используются для фильтров-сапунов линейки TSA. Они изготавливаются из бумаги, пропитанной смолой со стандартной степенью фильтрации 40 микрон. Обеспечивают расход 140-2000 л/мин и выдерживает максимальное рабочее давление до 110 Бар.
В заключение можно отметить, что использование качественных фильтров-сапунов для маслобаков, прочных и надежных опор для насосов и гидромоторов, а также тщательно подобранных соединительных колоколов и полумуфт для насос-моторных групп, является важным элементом для обеспечения стабильной работы гидравлических систем. Смотровые люки также играют значительную роль, позволяя оперативно контролировать состояние масла и выполнять техническое обслуживание. Все эти компоненты способствуют долговечности оборудования, повышению эффективности работы системы и снижению затрат на ремонт и обслуживание. Правильный выбор и использование этих элементов поможет обеспечить надежную эксплуатацию гидравлических установок и повысить их производительность.
Чтобы правильно подобрать аксессуары для маслостанции рекомендуем обращаться к специалистам в области гидравлики и пневматики — ПГЗП “Магазин промышленной гидравлики”. Здесь вы можете получить квалифицированную консультацию и выгодно купить комплектующие для гидросистемы.
