Гидрораспределители РХ10

Гидрораспределитель РХ10 — это устройства для управления подачей рабочей жидкости в гидравлических системах промышленного назначения.

Предоставляем гарантию на наше оборудование: 1 год.

Гидрораспределитель РХ10.14, РХ10.24, РХ10.34, РХ10.44, РХ10.64, РХ10.574 - фото 1.

 Гидрораспределитель РХ10: область применения

Применяются в гидросистемах производственного оборудования, подъёмно-транспортных механизмов, дорожно-строительной техники — везде, где требуется изменить направление течения гидравлической жидкости или перекрыть её подачу.

Устройства позволяют дистанционно путём подачи электропитания регулировать работу промышленных приводов — моторов, цилиндров.

Распределители используются в системах с давлением 32 МПа и невысоким расходом минерального масла — 32 л/мин.

Аналоги: ВЕ10, 1РЕ10, РЕ10.3, ВММ10.

Гидрораспределитель РХ10: описание подвидов

РХ10 14

В данном трёхпозиционном золотниковом аппарате используется схема номер 14. Перемещение золотника производится при помощи двух электромагнитов. После снятия нагрузки запорный орган без фиксации возвращается в исходное положение под действием пружины.

Гидрораспределитель РХ10.14 схема фото.

РХ10 24

Трёхпозиционный золотниковый гидроаппарат, в котором используется гидросхема номер 24. Способ управления — электромагнитный, при помощи двух катушек. Фиксация отсутствует.

Гидрораспределитель РХ10.24 схема фото.

Гидрораспределитель РХ10.34

Гидросхема №34. Управление перемещением запорного органа осуществляется при помощи двух электромагнитных катушек. Он не фиксируется в рабочем положении и возвращается пружиной в исходное состояние.

Гидрораспределитель РХ10.34 схема фото.

Гидрораспределитель РХ10.44

Аппарат имеет схему №44. Тип управления — электромагнитное с двумя катушками. Возврат — пружинный, без фиксации.

Гидрораспределитель РХ10.44 схема фото.

Гидрораспределитель РХ10.64

Модификация использует гидросхему номер 64. Две электромагнитные катушки управляют перемещением запорного органа, при этом в исходное положение запорный орган возвращается при помощи пружины.

Гидрораспределитель РХ10.64 схема фото.

Гидрораспределитель РХ10.573

Используют по одному управляющему электромагниту, поэтому имеют меньшие вес и размеры по сравнению с другими устройствами. В данных распределителях применяется пружинный возврат золотника. Схема — 573.

Гидрораспределитель РХ10 573 схема фото.

Гидрораспределитель РХ10.574

Используют по одному управляющему электромагниту, поэтому имеют меньшие вес и размеры по сравнению с другими устройствами. В данных распределителях применяется пружинный возврат золотника. Применяется схема — 574.

Гидрораспределитель РХ10 574 схема фото.

Гидрораспределитель РХ10: общая характеристика серии

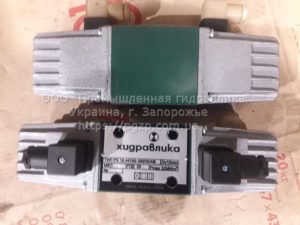

Гидрораспределитель РХ10.14, РХ10.24, РХ10.34, РХ10.44, РХ10.64, РХ10.574 - фото 8. Представляют собой золотниковые четырёхлинейные аппараты с электромагнитным управлением. Они выпускаются в Болгарии и являются аналогом выпускаемых по ГОСТ 24679 гидрораспределителей ВЕ10. Главный рабочий орган аппарата — золотник. Он выполнен в виде цилиндра с поперечными проточками-поясками. При перемещении вдоль свой оси орган попеременно открывает и закрывает каналы подачи минерального масла. Все устройства относятся к распределителям с электромагнитным типом управления. При помощи управляющего электромагнита толкатель передвигает золотник вдоль оси, открывая и закрывая подачу масла. После снятия внешней нагрузки золотник под действием пружины возвращается в первоначальное положение. Когда аппарат установлен в гидравлической системе, к нему подсоединяются следующие линии:

  • «А», «В» — рабочие к приводу,
  • «Р» — напорная от насоса,
  • «Т» — сливная к баку.

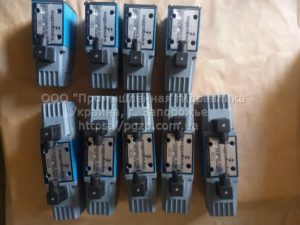

Гидрораспределитель РХ10.14, РХ10.24, РХ10.34, РХ10.44, РХ10.64, РХ10.574 - фото 2. По данному признаку устройства серии классифицируются как четырёхлинейные распределители. Внутренний диаметр линий, которые подключаются к механизмам — 10 мм. РХ10 различаются между собой по следующим параметрам:

  • характеристика,
  • позиционность,
  • тип управления,
  • вид электропитания,
  • гидравлическая схема.

Гидрораспределитель РХ10 и его модификации: характеристики

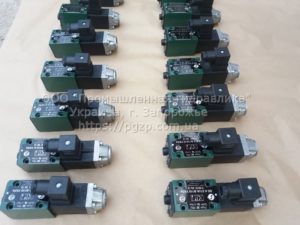

Гидрораспределитель РХ10.14, РХ10.24, РХ10.34, РХ10.44, РХ10.64, РХ10.574 - фото 3.

Основные характеристики РХ10 14 РХ10 24 РХ10 34 РХ10 44 РХ10 64 РХ10 573, РХ10 574
Расход рабочей жидкости (л/мин).

20-32

Номинальное давление (МПа).

32

Время срабатывания с магнитами переменного тока (с).

0,02

Время срабатывания с магнитами постоянного тока (с).

0,06

Масса (кг).

6,3

4,7

Габариты (мм).

295х70х117

220х70х117

Гидрораспределитель РХ10.14, РХ10.24, РХ10.34, РХ10.44, РХ10.64, РХ10.574 - фото 6.

 Гидрораспределитель РХ10: позиционность

По количеству фиксированных положений, которое может занимать золотник, приспособления делятся на двухпозиционные и трёхпозиционные гидроаппараты. Двухпозиционные – устройства, у которых золотник может занимать только два крайних положения. К таким гидроаппаратам относятся модификации с гидравлическими схемами 573 и 574. Трёхпозиционные – аппараты, в которых золотник может занимать также среднее промежуточное положение. Такими устройствами являются все остальные модификации серии РХ10.

Гидрораспределитель РХ10: тип управления

Механизмы с электромагнитным управлением, в которых золотник приводится в движение при помощи катушки индуктивности. По количеству управляющих электромагнитов, модификации серии подразделяются на устройства с двухсторонним, односторонним управлением. Модификации обладающие схемами 573, 574 имеют по одному управляющему электромагниту, все остальные распределители серии — по два.

Гидрораспределитель РХ10: вид электропитания

Гидрораспределитель РХ10.14, РХ10.24, РХ10.34, РХ10.44, РХ10.64, РХ10.574 - фото 7. Характеризуются большим разнообразием модификаций по типу подаваемого напряжения. В зависимости от конструкции аппараты используют электропитание от сети постоянного или переменного тока. Гидроаппараты, получающие питание от сети переменного тока, потребляют электричество дух видов напряжения — 110В или 220В. Приспособления, работающие от сети постоянного тока, используют широкую линейку значений напряжения: 12В, 24В, 36В и48В. Оборудования, предназначенные для установки в производственном оборудовании, рассчитаны на потребление переменного тока с напряжением 110В либо 220В. Гидрораспределители, применяемые в дорожно-строительной и мобильной технике, получают от бортовой сети электропитание постоянного тока напряжением 12В либо 24В. Механизмы, использующие электропитание постоянного тока с напряжением 36В или 48В применяются в системах автоматизации промышленного назначения.

Гидрораспределитель РХ10: гидравлическая схема

Возможное количество фиксированных положений, а также количество и направление линий каждой модификации распределителя устанавливается его гидросхемой. В артикуле каждой модификации цифрами и буквами обозначается номер гидравлической схемы, по которой работает данный распределитель. На корпус распределителя также наносится графическое изображение гидросхемы. Приспособления могут выпускаться по следующим схемам: 14, 24, 34, 44, 64, 573 и 574.

Купить Гидрораспределитель РХ10.14, РХ10.24, РХ10.34, РХ10.44, РХ10.54, РХ10.64, РХ10.573, РХ10.574: цена Украина, Запорожье

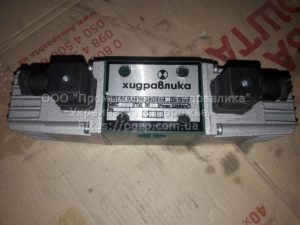

Гидрораспределитель РХ10.14, РХ10.24, РХ10.34, РХ10.44, РХ10.64, РХ10.574 - фото 5. Компания ООО «Промышленная гидравлика» занимается продажей распределителей, клапанов, фильтров, моторов, регуляторов расходов и многим другим. Все устройства прошли тестирования на исправность. С полной уверенностью можем сказать у нас самые качественные механизмы. Нам важен наш покупатель и мы делаем все, чтобы вам было с нами комфортно работать. Для вас мы представляем:
