Гидравлическую аппаратуру можно разделить на 4 группы: регулирующая, направляющая, контрольно-измерительная и вспомогательная аппаратура. В этой статье более подробно поговорим о регулирующей аппаратуре: ее назначении, применении, что к ней относится, а также о технических характеристиках устройств.
Регулирующая гидроаппаратура: типы, назначение, характеристики и применение
Регулирующая гидроаппаратура предназначена для контроля и управления потоком жидкости в гидравлических системах. Основная цель этого устройства — регулировать давление и расход гидравлической жидкости путем частичного открытия или перекрытия рабочего проходного сечения. С помощью регулирующих устройств изменяются скорости и усилия, развиваемые исполнительными механизмами оборудования и машин, и обеспечивается защита системы гидропривода от избыточных нагрузок.
К группе регулирующей аппаратуры относятся гидроклапаны давления, которые по характеру регулирования подразделяются на напорные клапаны (предохранительные или переливные), редукционные и клапаны разности давлений. В регулирующую аппаратуру также включаются дроссели и регуляторы потока жидкости. Существуют и комбинированные устройства, которые в зависимости от направления потока, могут одновременно выполнять функции редукционного и переливного клапана, редукционного клапана и реле давления.
С учетом воздействия потока на элемент управления и регулировки, можно выделить два типа клапанов давления: клапаны прямого и непрямого действия. У клапанов первого типа открытие проходного сечения изменяется непосредственно под воздействием потока рабочей жидкости на элемент управления. У гидроклапанов непрямого действия открытие проходного сечения изменяется сначала под действием потока рабочей жидкости на вспомогательный запорно-регулирующий элемент, а затем на основной.
Клапаны давления (напорные) разделяются на предохранительные, которые защищают гидросистему от превышения установленного давления, и переливные, предназначенные для поддержания заданного давления путем непрерывного слива рабочей жидкости во время работы.
На основе предохранительных клапанов непрямого действия были разработаны разгрузочные клапаны, автоматически снижающие давление в напорной линии гидросистемы, как только оно достигает установленного значения. Эти клапаны нашли своё применение в сферах, где необходимо обеспечить автоматическую разгрузку насоса, таких как насосно-аккумуляторные гидроприводы с аккумулятором и гидросистемы с несколькими насосами.
Комбинированные устройства включают в себя трехлинейные регуляторы давления и клапаны усилия зажима. Первые предназначены для поддержания заданного давления в линии отвода, независимо от направления потока (например, в системах уравновешивания), и работают как устройства непрямого воздействия. Вторые выполняют аналогичные функции, но являются устройствами прямого действия и могут быть дополнительно оснащены микровыключателем.
«ПГЗП — Промышленная гидравлика Украина» предлагает различные регулирующие гидравлические устройства производства Oleodinamica Marchesini, среди которых предохранительные, обратные, тормозные, редукционные, аварийные клапаны, гидрозамки, дроссели, регуляторы расхода, делители потока и др. Далее речь пойдет о них.
Предохранительные клапаны
Предохранительные гидроклапаны служат для контроля и ограничения рабочего давления в гидравлических системах. Их основное назначение — предотвращение повреждений и аварийных ситуаций, которые могут возникнуть в результате превышения допустимого давления. Когда давление в системе превышает установленный предел, клапан автоматически открывается, позволяя избыточному давлению сброситься.
Принцип работы предохранительных клапанов основан на использовании пружины и шарика. Клапан состоит из корпуса с отверстием, через которое проходит рабочая жидкость, и подвижного элемента, который блокирует или открывает отверстие. Внутри корпуса находится пружина, которая удерживает подвижный элемент (обычно шарик) в закрытом положении. На задней стороне подвижного элемента находится площадка, на которую действует давление жидкости в системе. Когда давление превышает установленное значение, оно преодолевает силу пружины и выталкивает подвижный элемент из отверстия, открывая его и позволяя избыточному давлению сброситься. Когда давление снижается до безопасного уровня, пружина снова закрывает клапан.
Предохранительные клапаны могут быть прямого и непрямого действия. При небольших расходах обычно выбирают предохранительные клапаны прямого действия. Однако, когда расход и рабочее давление увеличиваются, это приводит к значительному увеличению размеров пружины. По этой причине в гидросистемах более распространены устройства непрямого действия.
Рассмотрим характеристики предохранительных клапанов VAU, VMP, VMPP, VMPD.
Двусторонние клапаны VAU состоят из 2 перепускных клапанов с перекрестным сливом и используются для ограничения давления в двух направлениях гидравлического контура. Эти клапаны подходят как для функции предохранителей от ударов, так и для регулирования двух потоков гидросистемы с учетом различных значений давления.
Технические характеристики:
- Резьба: G1/4”, G3/8”, G1/2”, G3/4”
- Тип монтажа: трубный
- Максимальный расход, л/мин. — 30-110
- Минимальное давления, Бар. — 10-80
- Максимальное давление, Бар. — 350
- Диапазон настройки давления, Бар — 10-300
Oleodinamica Marchesini также производит клапаны VAU для гидромоторов DANFOSS серии OMP, OMR, OMS и OMT.

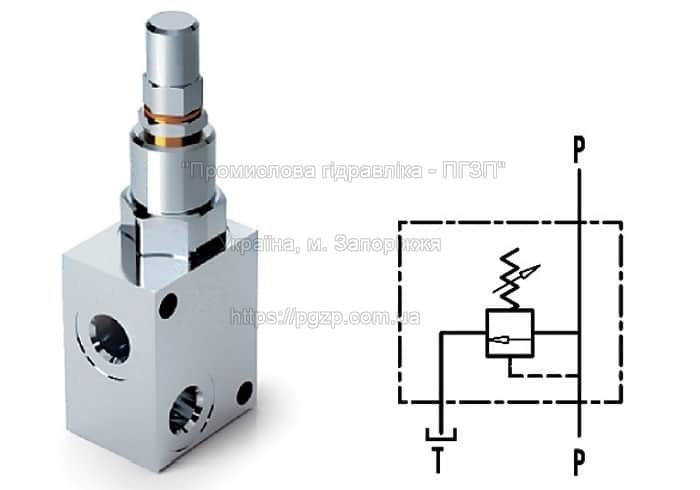

Клапаны VMP прямого и непрямого действия одни из часто применяемых. Используются в качестве основных или резервных клапанов ограничения давления, быстро и точно обеспечивая защиту от перегрузки.
Технические характеристики:
- Резьба: G1/4”, G3/8”, G1/2”, G3/4”
- Тип монтажа: трубный
- Максимальный расход, л/мин. — 30-90
- Минимальное давления, Бар. — 10-80
- Максимальное давление, Бар. — 350
- Диапазон настройки давления, Бар — 10-300

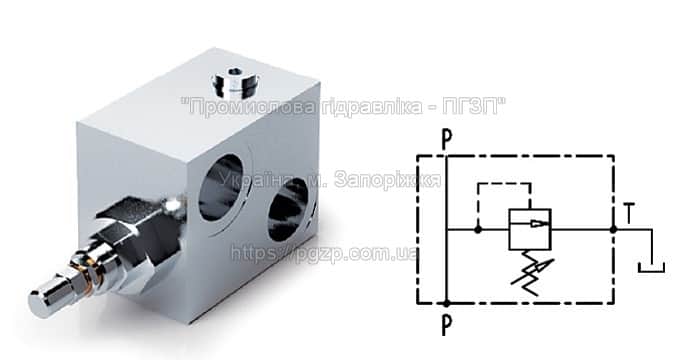

Дифференциальный клапан VMPP имеет высокую пропускную способность, широкий диапазон регулировки и низкую чувствительность к изменению потока. По сравнению с клапаном VMP он открывается медленнее, но остается более постоянным в настройке при изменении скорости потока. Клапан имеет дополнительный порт для контроля давления.
Технические характеристики:
- Резьба: G1”, G3/4”
- Тип монтажа: трубный
- Максимальный расход, л/мин. — 120-160
- Минимальное давления, Бар. — 20-50
- Максимальное давление, Бар. — 350
- Диапазон настройки давления, Бар — 20-400

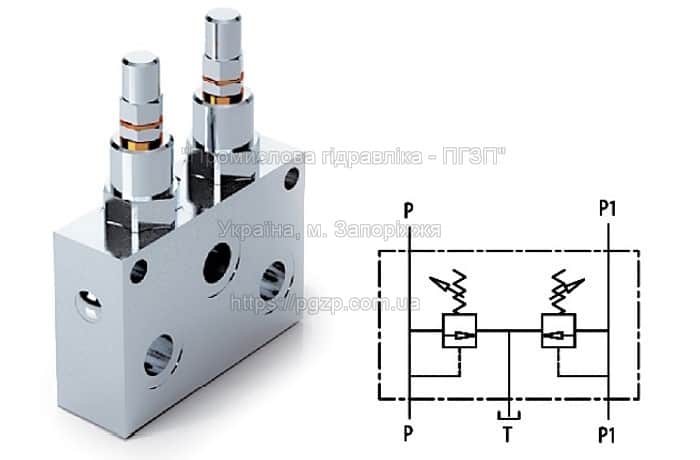

Клапаны VMPD состоят из двух клапанов максимального давления и используются для ограничения давления двухлинейного гидравлического контура с одним выпуском. Они позволяют производить независимую настройку двух калибровочных линий.
Технические характеристики:
- Резьба: G1/2”, G3/8”
- Тип монтажа: трубный
- Максимальный расход, л/мин. — 45-70
- Минимальное давления, Бар. — 10-80
- Максимальное давление, Бар. — 350
- Диапазон настройки давления, Бар — 10-300
Предохранительные клапаны находят широкое применение в прессовом оборудовании, строительных машинах, прокатных станах, буровых установках, насосных станциях, в тормозных системах автомобилей и системах управления сцеплением.
Купить регулирующую аппаратуру:
- Предохранительные клапаны, обратные гидравлические клапаны;
- Гидравлические замки;
- Гидравлические дроссели;
- Тормозные клапаны, редукционные гидравлические клапаны;
- Регуляторы расхода;
- Аварийные клапаны;
- Делители потока;

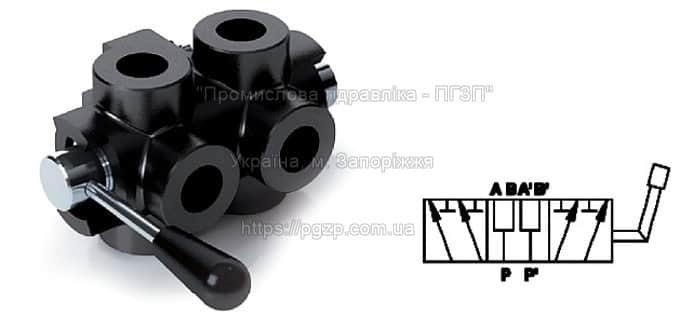

- Гидравлические краны-диверторы.
На складе в наличии есть все модификации данного оборудования, а также аналоги производства стран ЕС, Украины, Турции.
У нас действует 3 ценовых диапазона: розница, опт, дилерство!
Предоставляем гарантию на оборудование: 1 год.
ВОЗМОЖНА БЕСПЛАТНАЯ ДОСТАВКА ПО УКРАИНЕ!
Гидравлические замки
Гидрозамок — устройство, используемое в гидравлических системах для предотвращения потока жидкости в одном направлении и свободного его пропуска в другом направлении (если управляющий сигнал отсутствует). В этом случае он работает по принципу обратного клапана. При появлении управляющего сигнала, гидрозамок пропускает жидкость в обоих направлениях. Размещается он между гидроцилиндром и гидрораспределителем.
Гидравлические замки также служат для:
- Сохранение давления жидкости. Как управляемый обратный клапан гидрозамок сохраняет давление жидкости в определенных участках гидравлической системы. Это позволяет удерживать гидроцилиндр в нужном положении.
- Аварийной защиты при нарушении целостности системы. В случае утечки и нарушения герметичности гидролинии давление в системе резко снижается. Гидрозамок предотвращает полную разгерметизацию и аварийную ситуацию.
- Блокировки перемещения при снижении давления. Гидрозамок устанавливается на выходе из полостей цилиндров для предотвращения нежелательных перемещений механизмов при снижении давления.
Различают два типа замков: односторонние и двусторонние.
Односторонние замки имеют один запорно-регулирующий элемент для перекрывания одной линии. Удерживают нагрузку в одном направлении. Двусторонние замки с двумя запорными элементами и могут перекрыть две линии. Способны удерживать нагрузку как в одном, так и в обратном направлении.
Узнаем больше о гидрозамках серии VBPSE,VBPDE и VBPSL
Гидрозамок одностороннего действия VBPSE используется для блокировки потока только в одном направлении, в противоположном он проходит свободно (пока не будет подан управляющий сигнал).
Технические характеристики:
- Резьба: G1/4”, G3/8”, G1/2”, G3/4”
- Тип монтажа: трубный
- Максимальный расход, л/мин. — 20-100
- Передаточное отношение — 1:4, 1:5, 1:5,5
- Максимальное давление, Бар. — 350
- Давление открытия, Бар — 2-8
Гидрозамок двойного действия VBPDE используется для фиксации положения гидроцилиндра в обоих направлениях и регулировки одновременно двух гидролиний. Он применяется в оборудовании и машинах, где требуется зафиксировать гидроцилиндр, чтобы исключить его самопроизвольное движение. Замок VBPDE FL имеет фланцевое крепление, которое позволяет устанавливать его непосредственно на привод.
Технические характеристики:
- Резьба: G1/4”, G3/8”, G1/2”, G3/4”
- Тип монтажа: трубный
- Максимальный расход, л/мин. — 20-100
- Передаточное отношение — 1:4, 1:5, 1:5,5
- Максимальное давление, Бар. — 350
- Давление открытия, Бар — 2-8
Линейный гидрозамок одностороннего действия VBPSL имеет 3 линии: давление, цилиндр и линия управления. Он предназначен для встроенного монтажа в линию и может быть установлен в любом положении.
Технические характеристики:
- Резьба: G1/4”, G3/8”, G1/2”, G3/4”, G1”
- Тип монтажа: трубный
- Максимальный расход, л/мин. — 20-120
- Передаточное отношение — 1 : 3,5, 1 : 4,4, 1 : 4,6, 1 : 6,5, 1 : 9,8
- Максимальное давление, Бар. — 220-350
- Давление открытия, Бар — 0,5-5
Гидравлические замки применяются в гидросистемах строительных кранов и вышек, автогрейдеров, горных и строительно-дорожных машин.
Купить гидравлические замки:
- VBPSE,
- VBPDE,
- VBPSL.
На складе в наличии есть все модификации данных замков, а также аналоги производства стран ЕС, Украины, Турции.
ВОЗМОЖНА БЕСПЛАТНАЯ ДОСТАВКА ПО УКРАИНЕ!
У нас действует 3 ценовых диапазона: розница, опт, дилерство!
Предоставляем гарантию на оборудование: 1 год.
Гидравлические дроссели
Гидродроссель — устройство, предназначенное для поддержания заданной величины расхода в зависимости от величины перепада давлений в контуре гидравлической жидкости, который подводится и отводится. Он создает гидравлическое сопротивление потоку жидкости. Гидравлическое сопротивление достигается путем изменения проходного сечения потока жидкости через гидродроссель. Гидродроссель применяется для регулирования расхода жидкости в гидросистеме, а также для регулирования скорости движения рабочего органа.
Дроссели выпускаются с обратным клапаном и без. В гидродросселе с обратным клапаном рабочая жидкость пропускается в одном направлении и происходит дросселирование потока. Это используется, когда в одном направлении рабочий орган должен двигаться с максимальной скоростью, а в противоположном — нужно притормозить. Дроссель с обратным клапаном применяется для обеспечения плавного торможения гидроцилиндра во время возвращения в исходное положение.
По типу запорного элемента дроссели делятся на игольчатые, золотниковые, щелевые, тарельчатые и др.
Рассмотрим характеристики дросселей типов VRF, VRFU, VRFB

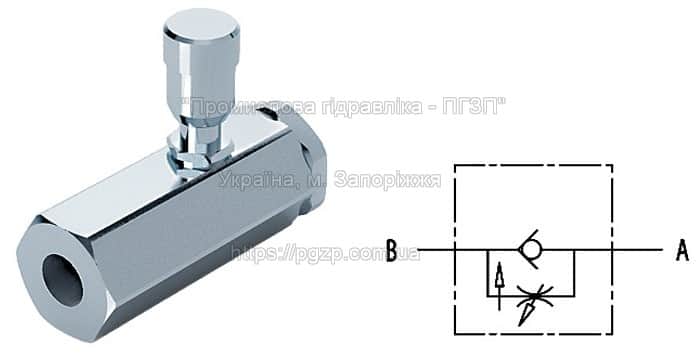

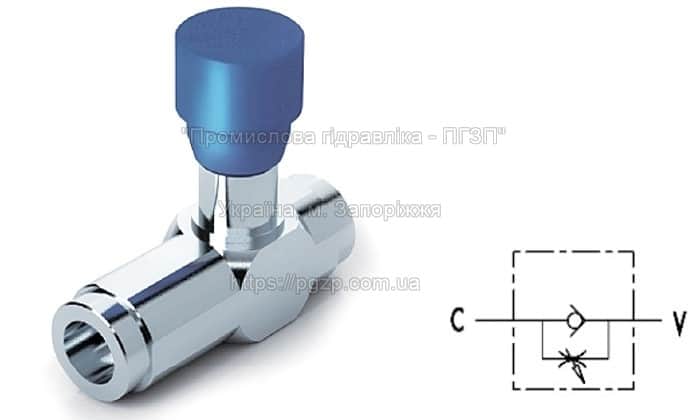

Гидродроссель с обратным клапаном VRF без компенсации давления, регулирует скорость привода в одном направлении и обеспечивает свободный поток в другом. Регулирование расхода жидкости зависит от давления и вязкости масла.
Технические характеристики:
- Резьба: G1/4”, G3/8”, G1/2”, G3/4”, G1”, G1 1/4”, G1 1/2”
- Тип монтажа: трубный
- Максимальный расход, л/мин. — 20-280
- Максимальное давление, Бар. — 230-300
- Давление открытия, Бар — 0,5
Дроссель с обратным клапаном и тонкой настройкой VRFU корректирует скорость потока в одном направлении и свободно пропускает его в обратном. Он дает возможность производить тонкую и чувствительную настройку.
Технические характеристики:
- Резьба: G1/4”, G3/8”, G1/2”, G3/4”, G1”
- Тип монтажа: трубный
- Максимальный расход, л/мин. — 15-110
- Максимальное давление, Бар. — 300-350
- Давление открытия, Бар — 0,5

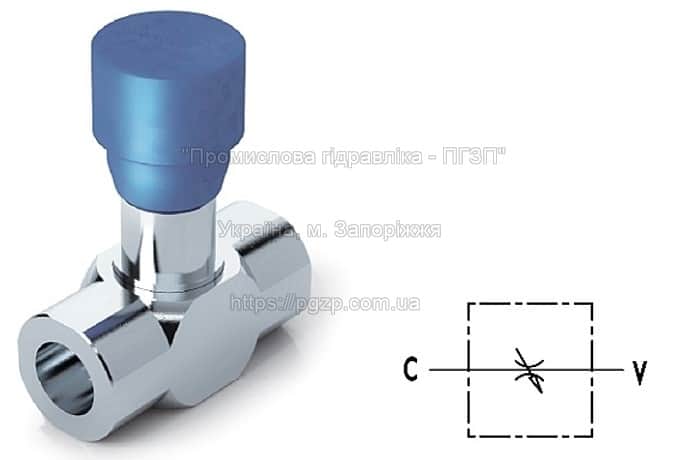

Двунаправленный дроссель без обратного клапана VRFB позволяет регулировать скорость потока привода в обоих направлениях. Так как этот клапан без компенсации давления, то регулировка расхода зависит от давления и вязкости масла. Отличается высокой точностью управления.
Технические характеристики:
- Резьба: G1/4”, G3/8”, G1/2”, G3/4”, G1”
- Тип монтажа: трубный
- Максимальный расход, л/мин. — 15-110
- Максимальное давление, Бар. — 300-350
Обратные гидравлические клапаны
Обратные гидравлические клапаны — это устройства, предназначенные для контроля и регулирования потока жидкости в системе. Их основная функция заключается в предотвращении обратного потока жидкости, что позволяет обеспечить безопасность и эффективность работы гидравлической системы.
Принцип работы обратных гидроклапанов основан на использовании пружины и шарика, которые в сочетании обеспечивают герметичность и контроль потока. Когда давление в системе превышает заданное значение, клапан открывается и жидкость может свободно пройти через него. Однако, при попытке обратного потока, клапан немедленно закрывается, блокируя обратный поток жидкости.
Существует несколько видов обратных клапанов, включая шаровые, пластинчатые, поршневые и спиральные клапаны. Каждый вид обладает своими особенностями и применяется в зависимости от требований и условий конкретной гидравлической системы.
Обратные гидравлические клапаны широко применяются в различных областях, включая гидроприводы, гидропневматические системы, гидроцилиндры, гидрораспределители и другие гидравлические устройства. Они гарантируют надежность и безопасность работы системы, предотвращая повреждения и аварии, связанные с обратным потоком жидкости.
Теперь подробнее о гидроклапанах VU2P, VU, VUI
Клапан обратный типа «или» VU2P используется для выбора между двумя независимыми сигналами давления одного с более высоким значением и исключения другого. Клапаны этого типа применяются в различных отраслях, где необходимо комбинировать несколько сигналов для принятия решения или активации определенных устройств.
Технические характеристики:
- Резьба: G1/8”, G1/4”, G3/8”, G1/2”, G3/4”, G1”, G1 1/4”, G1 1/2”, G2”
- Тип монтажа: трубный
- Максимальный расход, л/мин. — 3-650
- Максимальное давление, Бар. — 300-350
Обратный клапан однонаправленный линейный VU используются для поддержания давления в гидравлической системе. Он свободно пропускает поток в одном направлении, а в противоположном — блокирует.
Технические характеристики:
- Резьба: G1/4”, G3/8”, G1/2”, G3/4”, G1”
- Тип монтажа: трубный
- Максимальный расход, л/мин. — 30-150
- Максимальное давление, Бар. — 300-350
- Давление открытия, Бар — ±0,4/0,7; ±0,7/1
Oleodinamica Marchesini также производит клапаны с наружной резьбой (VU MM) и клапаны с давлением открытия 1,3,5,8 Бар.
Обратный гидроклапан картриджный VUI пропускает поток в одном направлении и блокирует в обратном. Из-за небольшого размера и конфигурации он хорошо подходит для установки в гидравлическую интегральную схему.
Технические характеристики:
- Резьба: G1/4”, G3/8”, G1/2”, G3/4”
- Тип монтажа: трубный
- Максимальный расход, л/мин. — 20-80
- Максимальное давление, Бар. — 350
- Давление открытия, Бар — 2,2; 1,8; 0,7; 0,9
Тормозные клапаны
Тормозные клапаны (оверцентры, клапаны контрбаланса, клапаны удержания нагрузки) представляют собой специальные клапаны, которые используются в системах гидравлического торможения. Их основное назначение состоит в регулировании потока рабочей жидкости в гидравлических системах и предотвращении обратного потока. Тормозные гидроклапаны обеспечивают плавную работу гидродвигателей, контролируя их скоростью и направление движения, предотвращают нежелательное откатывание или опускание нагрузки. Все это дает возможность предупредить риск появления рывков, колебаний, сильных вибраций при возникновении попутных нагрузок.
Оверцентры разделяются на клапаны одностороннего и двухстороннего действия. В клапанах одностороннего действия попутная нагрузка возникает только в одном направлении (в вышках, подъемниках), тогда как в двусторонних клапанах попутная нагрузка возникает в двух линиях (в гидроцилиндрах опрокидывателей, реверсивных моторах колес и конвейеров).
Тормозные клапаны применяются в механизмах опускания груза на экскаваторах, лебедках, кранах, опрокидывателях контейнеров и колесном гидроприводе самоходных машин.
Узнаем больше о оверцентрах VBCD, VBCDF
Двухсторонний тормозной клапан VBCD DE тип А используется для управления движением и блокировкой привода в обоих направлениях. Он не допускает кавитации привода и обеспечивает управляемый спуск груза. Тип «А» отличается от стандартного расположением портов и передаточным отношением.
Технические характеристики:
- Резьба: G1/4”, G3/8”, G1/2”, G3/4”, G1”
- Тип монтажа: трубный
- Максимальный расход, л/мин. — 25-150
- Передаточное отношение — 1:4,5; 1:5,5
- Максимальное давление, Бар. — 350
- Давление открытия, Бар — 2,2; 1,8; 0,7; 0,9
Оверцентры VBCD DE также выпускаются с фланцевыми и резьбовыми соединениями, которые позволяют монтировать их непосредственно на привод.

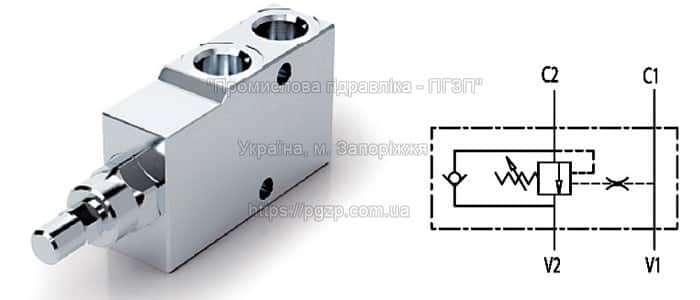

Односторонний тормозной клапан VBCD SE тип А применяется для управления движением и блокировкой привода только в одном направлении, реализуя управляемый спуск груза.
Технические характеристики:
- Резьба: G1/4”, G3/8”, G1/2”, G3/4”, G1”
- Тип монтажа: трубный
- Максимальный расход, л/мин. — 25-150
- Передаточное отношение — 1:4,5; 1:5,5
- Максимальное давление, Бар. — 350

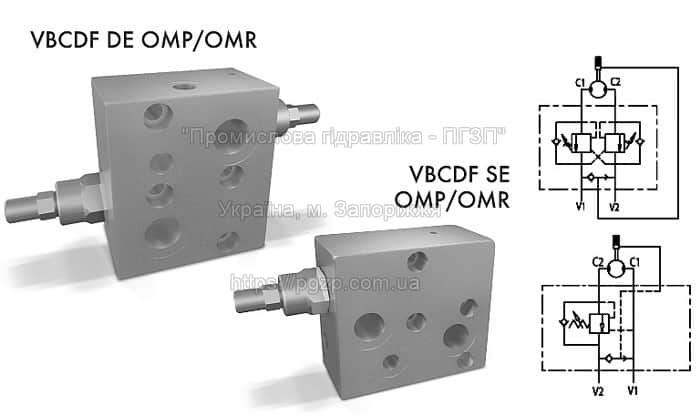

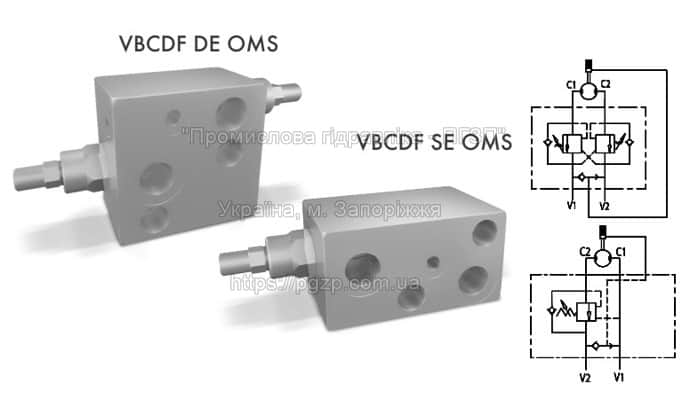

Одно и двухсторонние тормозные клапаны VBCDF на гидромотор OMP/OMR, OMS с разблокировкой тормоза (SF) и без имеют прямое фланцевое соединение, подходящее для двигателей Danfoss серии OMP, OMR и OMS. Это гарантирует максимальную безопасность, минимальные потери нагрузки и компактность установки.
- Резьба: G1/2”
- Тип монтажа: трубный
- Максимальный расход, л/мин. — 50
- Передаточное отношение — 1:4,5
- Максимальное давление, Бар. — 350.
Регуляторы расхода
Гидравлические регуляторы расхода (регуляторы потока) — устройства, предназначенные для обеспечения постоянного расхода гидравлической жидкости в системе, независимо от возможных изменений давления. С помощью регулятора потока можно управлять количеством поступающей жидкости, что позволяет контролировать скорость двигателей, двигать гидроцилиндры с нужной скоростью, управлять нагрузками и осуществлять другие действия, требующие точного управления потоком жидкости.
Существует 2 типа конструкций регуляторов:
- с двумя и более линиями давления;
- со сбросом масла в бак.
Первые создают два или более потока масла с постоянным давлением в каждом потоке. Это позволяет управлять несколькими элементами системы одновременно.
Регуляторы с маслоотводом применяются, когда необходимо регулировать скорость движения для одного элемента, а избыток масла сливается в бак, чтобы избежать его перегрева.
Регуляторы потока могут быть с обратным клапаном и без. Регулятор с обратным клапаном представляет собой комбинацию дросселя, редукционного и обратного клапанов. Обратный клапан позволяет регулировать скорость движения только в одном направлении. В обратном направлении масло свободно проходит через обратный клапан из полости отвода.
Рассмотрим характеристики регуляторов потока VRFU, RFP2, RFP3, VPR3.
Регулятор расхода с компенсацией и обратным клапаном VRFU 90 COMPENSATE регулирует скорость потока в одном направлении и свободно пропускает в обратном. Внутренняя система компенсации позволяет поддерживать постоянную скорость даже при изменении нагрузки. Отличается высокой точностью управления.
Технические характеристики:
- Резьба: G1/4”, G3/8”, G1/2”
- Тип монтажа: трубный
- Максимальный расход из А в В, л/мин. — 17-28
- Максимальный расход из В в А, л/мин. — 25-45
- Максимальное давление, Бар. — 250
Регулятор потока компенсированный двухлинейный RFP2 поддерживает расход в гидравлической линии на заданном значении, независимо от давления. Избыточный поток возвращается в бак через предохранительный клапан.
Технические характеристики:
- Резьба: G3/8”, G1/2”, G3/4”, G1”
- Тип монтажа: трубный
- Максимальный расход, л/мин. — 30-160
- Максимальное давление, Бар. — 350

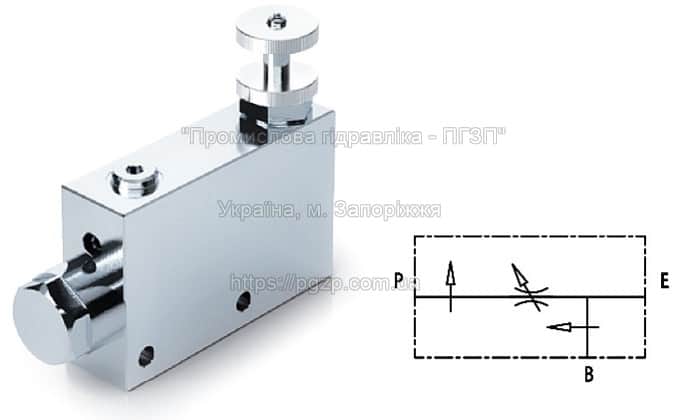

Трехлинейный регулятор потока RFP3 позволяет поддерживать постоянный расход в контуре на заданном значении, независимо от давления и скорости потока на входе. Избыточный поток направляется непосредственно в сливной бак.
Выпускаются регуляторы RFP3 с обратными и предохранительными клапанами, а также с фланцевыми соединениями под моторы Danfoss серий OMP/OMR, OMS.
Технические характеристики:
- Резьба: G3/8”, G1/2”, G3/4”
- Тип монтажа: трубный
- Максимальный поток на входе, л/мин. — 60-120
- Максимальный регулируемый поток, л/мин. — 50-100
- Максимальное давление, Бар. — 350

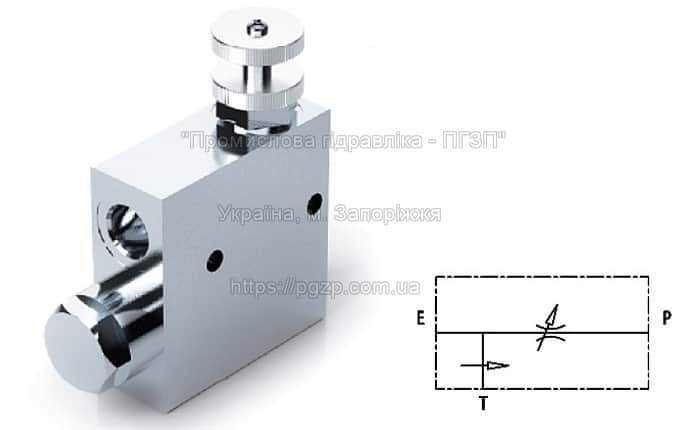

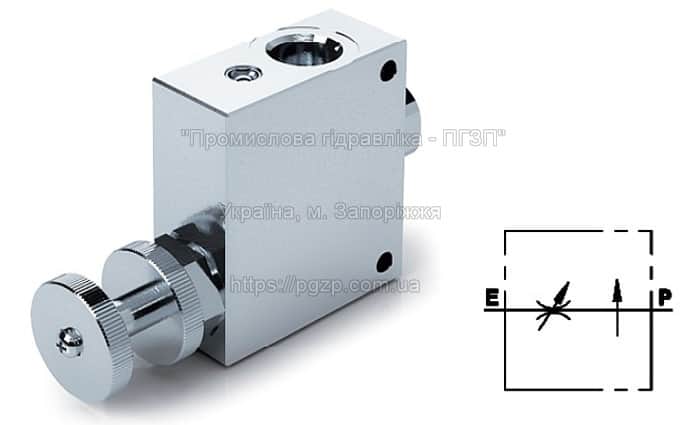

3-ходовой регулятор расхода VPR3 дает возможность регулировать объем потока в гидравлической линии и поддерживать его на нужном уровне. Избыточный поток сбрасывается в «В» и может использоваться повторно. В порте «В» величина расхода не зависит от входного давления, но изменяется с изменением величины входного потока. Этот регулятор применяется в станках и мобильной технике.
Технические характеристики:
- Резьба: G3/8”, G1/2”, G3/4”, G1”
- Тип монтажа: трубный
- Максимальный поток на входе, л/мин. — 60-200
- Максимальный регулируемый поток, л/мин. — 50-170
- Максимальное давление, Бар. — 350
Регуляторы расхода применяются в гидросистемах экскаваторов, погрузчиков, тракторов, в автомобилях для управления системами усиления руля, тормозами и подвеской. Они также могут использоваться для регулирования скорости конвейерных лент, перемещающих продукцию на производственных линиях.
Редукционные гидравлические клапаны
Редукционные гидроклапаны, также известные как клапаны редукторы, являются устройствами, используемыми для контроля и регулирования давления в гидравлических системах. Их основное назначение состоит в том, чтобы понижать и поддерживать стабильное рабочее давление на выходе, предотвращая его превышение и обеспечивая безопасную и эффективную работу гидравлического оборудования.
Давление рабочей жидкости регулируется путем настройки силы, с которой сжимается пружина. Когда усилие пружины на затворе больше, чем давление жидкости, клапан остается открытым. Однако, как только давление превышает силу сжатой пружины, затвор начинает постепенно закрываться, уменьшая проходное сечение клапана и, тем самым, снижая давление.
Подробнее поговорим о клапанах прямого действия VRP и VRPRL.

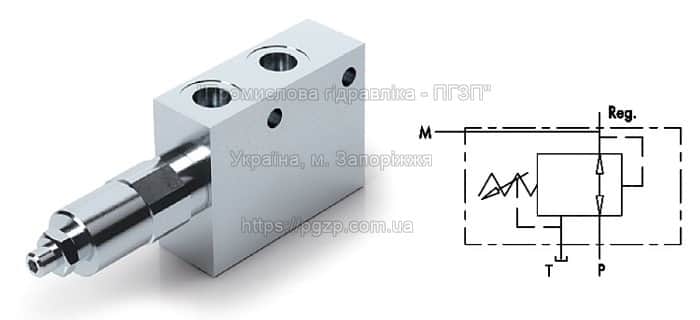

Редукционный клапан прямого действия VRP позволяет поддерживать постоянное давление на выходе независимо от давления на входе.
Технические характеристики:
- Резьба: G1/2”, G3/8”
- Тип монтажа: трубный
- Максимальный расход, л/мин. — 30
- Максимальное давление, Бар. — 350
- Диапазон настройки давления, Бар — 10-60; 35-180
Редуктор прямого действия с обратным клапаном VRPRL поддерживает постоянное выходное давление независимо от входного. Наличие обратного клапана обеспечивает свободный возврат масла.
Технические характеристики:
- Резьба: G1/2”, G3/8”
- Тип монтажа: трубный
- Максимальный расход, л/мин. — 30
- Максимальное давление, Бар. — 350
- Диапазон настройки давления, Бар — 10-60; 35-180
Редукционные гидроклапаны применяются в гидросистемах:
- промышленного оборудования (прессовое оборудование, станки с ЧПУ и др.);
- автомобилей (трансмиссия, усилители руля, гидравлические подвески);
- грузоподъемного оборудования (вилочные погрузчики, краны, подъемники).
Аварийные клапаны
Аварийный клапан (клапан обрыва, клапан разрыва) — гидроаппаратура, которая предотвращает превышение допустимого рабочего давления в системе и аварийные ситуации в случае разрыва трубопроводов.
Если в гидросистеме повышается давление до опасного уровня клапан перекрывает поток рабочей жидкости, а при разрыве шланга — блокирует масло.
Теперь узнаем о клапанах разрыва VUBA и VUBR.
Клапан односторонний с автоматической блокировкой VUBA используется для предотвращения неконтролируемого спуска привода в случае разрыва трубопровода. Внезапно увеличивая скорость потока (реактивный поток), клапан срабатывает, перекрывая поток. Его рекомендуется использовать вместе с клапаном регулировки потока.
Технические характеристики:
- Резьба: G1/4”, G3/8”, G1/2”, G3/4”, G1”
- Тип монтажа: картриджный
- Максимальный расход, л/мин. — 20-180
- Максимальное давление, Бар. — 350
Клапаны VUBA производятся с наружной (MMF) и внутренней (MFF) резьбой для монтажа в линию рядом с приводом, а также с регулируемой автоматической блокировкой (DIN).
Клапан обрыва с внешней регулировкой VUBR не допускает неконтролируемый спуск груза в случае повреждения шланга и утечку рабочей жидкости при обрыве гидролинии. Имеет внешний регулятор How, с помощью которого регулируется скорость потока.
Технические характеристики:
- Резьба: G3/8”, G1/2”
- Тип монтажа: трубный
- Максимальный расход, л/мин. — 40-70
- Максимальное давление, Бар. — 300.
Делители потока
Делители потока (гидравлические делители) — важные элементы гидравлических систем, предназначенные для разделения потока на два или более равные или предварительно заданные потока. Это позволяет распределить мощность и управление между различными устройствами и обеспечить синхронизацию движения в системе. Применение делителей потока особенно актуально в гидросистемах, где требуется синхронное движение нескольких гидроцилиндров или гидромоторов.
Делитель потока DFL разделяет входящую жидкость на две равные части, а в обратном направлении объединяет ее независимо от изменения давления, создаваемого приводами, и расхода. Он используется, когда два одинаковых привода, не соединенных механически, приводимые в действие одним и тем же насосом и регулируемые одним и тем же распределителем, должны двигаться синхронно.
Технические характеристики:
- Резьба: G3/8”, G1/2”, G3/4”, G1”
- Тип: дроссельные (золотниковые)
- Минимальный расход, л/мин. — 1-120
- Максимальный расход, л/мин. — 3-150
- Номинальное рабочее давление, Бар. — 250
- Максимальное давление, Бар. — 300.
Гидравлические краны-диверторы
Дивертор — это аппаратура, которая используется в гидросистемах для переключения потока рабочей жидкости между различными рабочими элементами (гидроцилиндры, гидромоторы) или участками системы. Он обеспечивает эффективное управление потоком масла, позволяя осуществлять различные действия, такие как подъем и опускание грузов, движение рабочих органов машин и многие другие операции
Краны-диверторы имеют внутренние клапаны и каналы, которые позволяют изменять направление потока жидкости при помощи управляющих элементов (рычаги, кнопки или электронные сигналы). Когда управление активируется, внутренние клапаны переключаются, направляя поток жидкости в нужное направление, чтобы выполнить нужную операцию.
Oleodinamica Marchesini изготавливает 3-х, 4-х и 6-линейные диверторы с ручным управлением типов DF, IF с открытым и закрытым центром.
3-ходовой дивертор DF 3 используются для отвода входящего потока к двум выходам. Обычно применяется в гидросистеме для подсоединения двух гидроцилиндров одностороннего действия.
Технические характеристики:
- Резьба: G3/8”, G1/2”, G3/4”, G1”
- Тип: с ручным управлением
- Максимальный расход, л/мин. — 60-200
- Максимальное давление, Бар. — 220-300
6-линейный кран-дивертор DF 6 состоит из двух соединенных трехходовых переключателей. Каждая из двух секций выполняет функцию отвода потока от одного источника к двум выходам. Две секции управляются одновременно с помощью одного рычага. Его можно использовать для управления двумя приводами.
Технические характеристики у DF 6 аналогичные 3-линейным диверторам.
4-ходовой дивертор IF 4 применяют для реверсирования потока масла с двух входов на два выхода. Его можно использовать для управления приводами двойного действия или для реверса вращения гидродвигателя.
Технические характеристики:
- Резьба: G3/8”, G1/2”, G3/4”
- Тип: с ручным управлением
- Максимальный расход, л/мин. — 60-120
- Максимальное давление, Бар. — 250-300
В заключение о регулирующей аппаратуре
Регулирующая аппаратура является важной составляющей гидравлических систем, позволяя поддерживать точный контроль над расходом жидкости и давлением. Её принцип работы, включающие в себя компоненты, типоразмеры и универсальное применение делают её незаменимой в различных отраслях промышленности. Эффективно используя регулирующие устройства, предприятия могут добиться оптимальной производительности и повышенной безопасности.
Купить клапан давления для вашей гидросистемы или же другое регулирующее устройство вы можете в нашем интернет-магазине. У нас большой выбор качественной регулирующей аппаратуры. Ваши вопросы — наше решение. Обращайтесь!
Купить регулирующую аппаратуру Oleodinamica Marchesini
На складе в наличии есть все модификации данного оборудования, а также аналоги производства стран ЕС, Украины, Турции.
ВОЗМОЖНА БЕСПЛАТНАЯ ДОСТАВКА ПО УКРАИНЕ!
У нас действует 3 ценовых диапазона: розница, опт, дилерство!
Предоставляем гарантию на оборудование: 1 год.
