Гидрораспределители РН203

Гидрораспределитель РН203 - фото 1Гидрораспределитель РН203 — устройство, которое применяется в производственном оборудовании, транспортных средствах.

Предназначен для изменения направления пуска, остановки потока двух или более путей в зависимости от наличия внешнего управляющего воздействием

Золотниковые распределители РН203 позволяют изменять направление движение рабочих органов, останавливать рабочие органы, выполняет так же другие операции согласно гидросхеме распределения с помощью механического воздействия.

Считаются неотъемлемой частью гидросистемы. За счет РН203 все компоненты работают исправно.

Предоставляем гарантию на наше оборудование: 1 год.

Гидрораспределитель РН203: купить, описание гидравлической схемы

Гидрораспределитель РН203.14 ФВ (АВ)

На схемах распределения буквами обозначаются следующие линии подачи:

  • «Р» — напорный трубопровод, идущий от гидронасоса,
  • «Т» — сливной трубопровод, идущий к гидравлическому баку,
  • «А», «В» — трубопроводы, идущие к исполнительному механизму. Так, по схеме видно, что в нейтральном положении все каналы соединены между собой.

Гидрораспределитель РН203.24

Является одной из позиций аппарата. «0» указывает то, что три линии связи соединены между собой, а одна заперта. Стрелочками отмечены пути. Данная гидросхема заперта только одной линией, это линия слива. Особенность заключается в том, что в ее нейтральном положении цилиндр движется быстрее, чем своем рабочем.

Гидрораспределитель РН203.34

Так же как и в предыдущих, каналы показаны стрелочками. В данном случае у нас заперт канал подачи. Это означает, что в данном положении обе полости цилиндра разгружены, т.к. соединены со сливом.

Гидрораспределитель РН203.44

Позиция 0 обозначает, что все линии заперты. Внутренние каналы перекрывают проходы для рабочей жидкости. Р обозначает отвод рабочей жидкости, Т — подвод.

Гидрораспределитель РН203.64

Отличается от других схем. Позиция «0» указывает, что две линии (подача, слив) связаны между собой, а две (управляющие исполнительным органом) заперты. Стрелочки обозначают каналы, по которым проходит рабочая основа распределителя.

Гидрораспределитель РН203.574

Имеет кардинальные отличия. Содержит только две позиции. Соответственно рукоять на распределителе Рн203 будет иметь только 2 положения, в отличии от все предыдущих (там 3).

Гидрораспределитель РН203: описание

Гидрораспределитель РН203 - фото 3 Золотниковые четырёх линейные приспособления ручного управления. Золотник — основной орган. Под внешней силой он перемещается вдоль своей оси, перекрывая либо открывая подачу. Золотник представляет собой цилиндр с поперечными проточками, через которые в открытой постановке протекает жидкость. Применяются в производственных конструкциях, где требуется непосредственное участие оператора оборудования в управлении работой силовых приводов. В стационарных промышленных машинах, устройства применяются для контроля технологического оборудования, которое использует гидравлические цилиндры, двигатели. Разные типы золотниковых распределителей отличаются различными характеристиками. Все РН203 рассчитаны на подключение к линям внутренним диаметром 20 мм. Значение указано в маркировке устройств. Модификации распределителей различаются по следующим признакам:

  • Вид управления.
  • Схема.
  • Позиционность.
  • Золотник, его размещение.
  • Климатическое исполнение.

Гидрораспределитель РН203: Вид управления

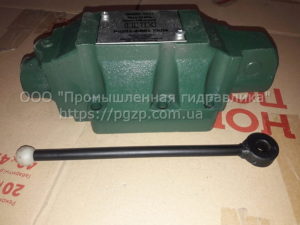

Гидрораспределитель РН203 - фото 4В РН203 направляющим воздействие передаётся за счет механического воздействия. Зависимо от вида данного воздействия модификации распределителя могут изготавливаться в следующих исполнениях:

  • С ручным.
  • С ножным.
  • От кулачка.
  • От тяги.

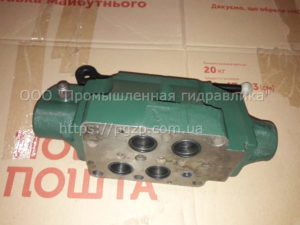

При использовании ручного контроля оператор гидросистемы за счет рукоятки передвигает толкатель, перемещающий золотник. Степень прилагаемого усилия и частота переключений определяются работником, эксплуатирующим промышленное оборудование. Ножной контроль предполагает использование педального узла. Оператор усилием стопы создаёт управляющее влияние, открывая или перекрывая подачу жидкости в трубопроводы. В приспособлении от кулачка на корпусе устанавливается кулачок с углом хода 30 градусов. Гидрораспределитель РН203 - фото 5 Аппараты, где реализовано механическое от тяги, крепятся к тяге, перемещаемой при помощи внешнего привода. Зависимо от направления движения, золотник открывает или же закрывает пути. Способы контроля указываются в маркировке устройств следующими буквенными обозначениями:

  • «В» — ручное;
  • «Н» — ножное;
  • «К» — от кулачка;
  • «М» — от тяги.

Гидрораспределитель РН203: Схема потока жидкости

Конструктивно выполняются соответствуя определённой схеме. Так же номер обозначает строго установленное направление течения масла. Обозначение наносится цифровой маркировкой на корпус изделия. Согласно ГОСТ 2.721 каждая имеет собственное графическое изображение, которое также наносится изготовителем на конструкцию.

Гидрораспределитель РН203: установка золотника

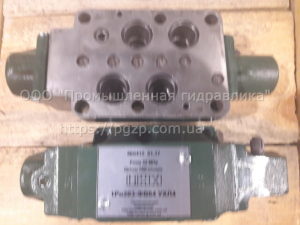

Гидрораспределитель РН203 - фото 2Размещение золотника в позицию различают исполнения с фиксацией золотника во всех положениях или с пружинным возвратом золотника в среднее состояние и двухпозиционных — исходная позиция после снятия управляющего воздействием. При снятии внешнего воздействия на золотник он может либо оставаться в фиксированном рабочем положении, в которое он был перемещён, а так же вернуться в исходное состояние при помощи пружины.

Гидрораспределитель РН203: Позиционность

Позиционность — количество фиксированных положений элемента гидравлического распределителя. В приспособлении, частичка распределителя занимает либо два, либо три фиксированных состояния.

Зависимо от параметра гидравлические распределители выпускаются следующими модификациями:

  • трёхпозиционные;
  • двухпозиционные.

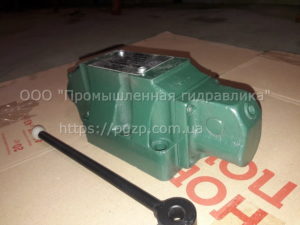

Гидрораспределитель РН203 - фото 6Трёхпозиционные — механизм, у которых составная часть прибора, помимо крайних, находиться в среднем нейтральном положении. Такие механизмы используются в тех системах, где кроме «открыто», «закрыто», требуется нейтральное состояние. При этом напорная и сливная линии открыты — по ним перетекает масло в нужных направлениях. Данный тип — самый распространённый среди РН203. Объясняется более широким кругом задач, которые могут быть решены установкой аппаратов в гидросистему — пути не только перекрываются или открываются, но и меняется направление течения потока. Двухпозиционная конструкция занимает только два крайних состояния. К виду относятся серия с гидравлической схемой, содержащей номер «574». А используются там, где необходимо использование только два состояния, например, «открыто», «закрыто».

Гидрораспределитель РН203: Климатическое исполнение

Гидрораспределитель РН203 64 - фото 7Изготавливаются различными модификациями для эксплуатации в разных климатических условиях. Зависимо от факторов (температуры, атмосферного давления, относительной влажности воздуха) приспособления имеют различное исполнение. Классификация прибора по данному признаку установлена ГОСТ 15150. Согласно требованиям данного стандарта, могут иметь следующие исполнения:

  • для умеренного — «УХЛ4»,
  • для тропического — «О4»,
  • для холодного — «ХЛ1».

Гидрораспределитель РН203: общие характеристики

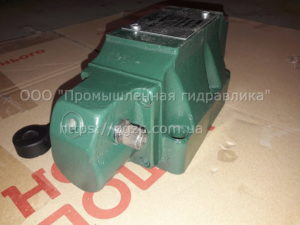

Гидрораспределитель РН203 64 - фото 8Распределители РН203ФВ, РН203ФН, РН203ФК, РН203ФМ имеют одинаковый номинальный расход минерального масла — 200 л/мин. Так же у них одинаковое давление на входе — 32 МПа, масса — 12,7 кг. Различием является лишь габариты, а именно:

Длина, ширина (мм).297х114.370х114.275х114.297х114.
Высота (мм).330.167.156.147.

Гидрораспределитель РН203: Подвиды

Тип.Описание.
ФВ.Реализован ручной вид регулировки перемещается от усилия, прилагаемого оператором к рукоятке.
ФН.Управление ножное, предусмотрена фиксация запорного органа в рабочей после снятия нагрузки.
ФК.Используется механическую регулировку устройством от кулачка, золотник фиксируется в рабочем положении, не возвращаясь к нейтральному положению
ФМ.Механическое от тяги управление, управляющее влияние передаётся посредством тяги, установленной на корпусе.

Гидрораспределитель РН203: Структура условного обозначения

Маркировка.Расшифровка.
РН.Золотниковый гидравлический распределитель.
20.Условный проход.
3.Номинальное давление на входе.
Ф.Способ установки золотника.
В, Н, К, М.Управление.
ХХ.Схема.

Гидрораспределитель РН203 фв, фм, пв: 574, 573, 64, 44, 343, 24, 14 г24 УХЛ4 «В220, В110»: купить в Украине.

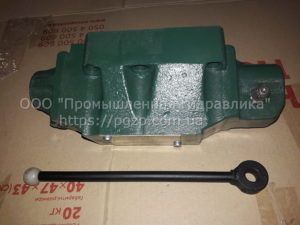

Гидрораспределитель РН203.64 - фото 10Для того чтобы приобрести данный товар стоит обратиться в компанию ООО «Промышленная гидравлика». Компания была создана в 2013 году. С тех пор является наилучшей компанией на рынке гидравлического оснащения. Сегодня мы сотрудничаем с множеством больших компаний, корпораций, частных предпринимателей. Встретите у нас можно только профессионалов своего дела. Работают преимущественно только молодые, перспективные специалисты. От сюда такой продолженный, уникальный подход к работе. Если вам нужна какая-то помощь при выборе товара, вы сможете обратиться к нашим экспертам. Они помогут вам при выборе, а также при оформлении заявки. Так же мы отслеживаем вашу посылку. Ведь нам важно, чтобы вам доставили целый и качественный товар.

Так же у нас можно приобрести: насосы, пневмораспределители, гидромоторы, клапаны гидравлические, фильтры, регулирующую аппаратуру, другие гидрораспределители.

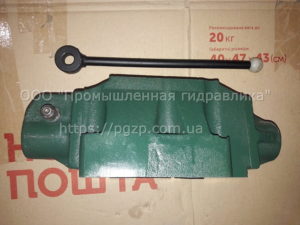

Мы обладаем большим количеством сертификатов подтверждающих качество. Стабильные показатели продаж, высокий уровень удовлетворенности клиентов, профессионализм сотрудников — все это позволяет нам занимать прочные позиции среди лидеров. Наша цель — завоевать ваше доверие. Для этого мы делаем различные условия для комфортного сотрудничества. С самого начала развития сделали приоритетом своей деятельности то, чтобы максимально приблизиться к тем качествам, которые вы хотели видеть при сотрудничестве. Гидрораспределитель РН203 64 - фото 9 Семь причин, для того чтобы приобрести у нас товар:
