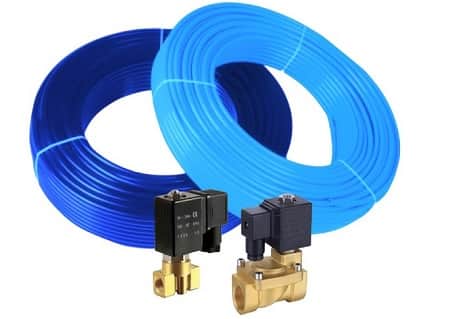

Трубопровод и трубопроводная арматура для пневматики

Пневматический трубопровод: свойства и характеристики

Свойства нейлоновых и полиуретановых трубок

Для трубопроводов пневматических систем часто применяют трубки из нейлона (PA) или полиуретана (PU). Почему используют эти материалы? Благодаря их свойствам, а именно:

• Гибкость и износостойкость: Нейлоновые и полиуретановые трубки легко гнутся, что упрощает монтаж и обслуживание системы. При этом они отлично противостоят истиранию, выдерживая интенсивную эксплуатацию.
• Устойчивость к агрессивным средам: Нейлон не боится многих растворителей, щелочей, масел, жиров, нефтепродуктов, минеральных и органических разбавленных кислот. Полиуретан же обладает еще более широким спектром химической стойкости.
• Температурная стабильность: Нейлоновые трубки сохраняют свои свойства в диапазоне от -40°C до +100°C, а полиуретановые – от -20°C до +80°C.
• Диэлектрические свойства: Оба материала не проводят электричество, что делает их безопасными для использования в электротехнических системах.
• Устойчивость к давлению: Выдерживают повышенные давления (до 60 Бар).
• Коррозионная стойкость: Полиуретан отличается коррозионной стойкостью и идеален для работы с абразивными материалами.

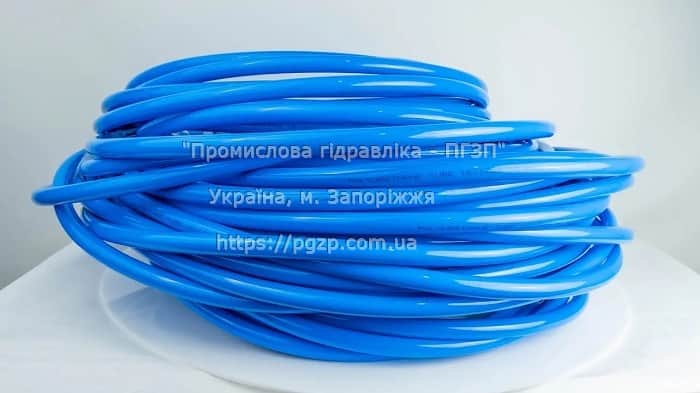

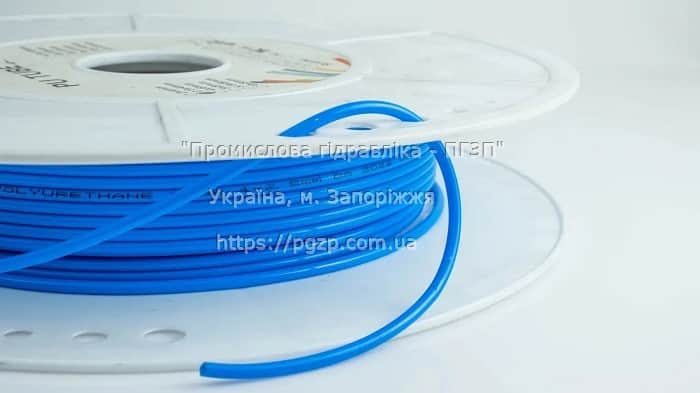

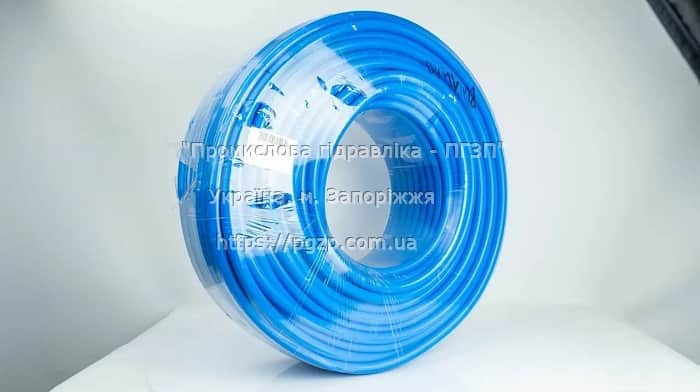

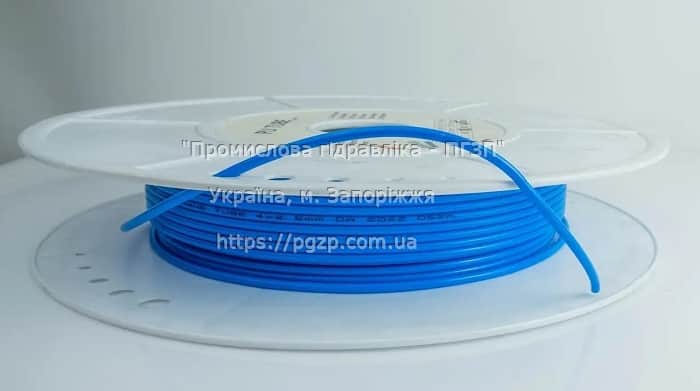

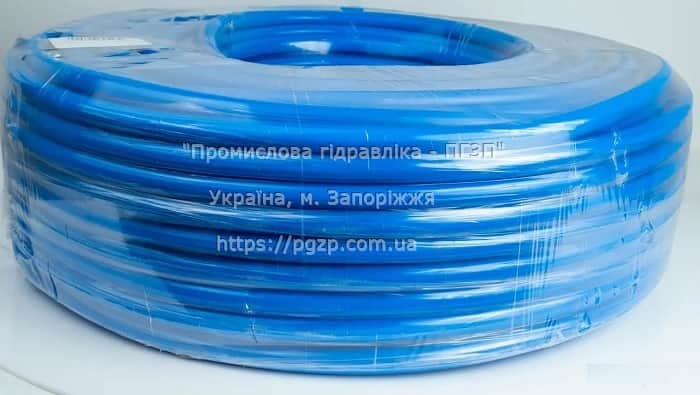

Характеристика воздушного шланга PU

Полиуретановая трубка PU — идеальное решение для динамических (подвижных) пневмосистем, где требуется высокая эластичность трубки. Она изготавливается из твердого полиуретана марки 98A и мягкого полиуретана 95A.

Технические параметры полиуретановых шлангов (Airneo)

• Материал — полиэстер полиуретан.
• Твердость — 95А-98А.
• Рабочая среда — воздух, вода.
• Температура жидкости и окружающей среды — -20–80°C.

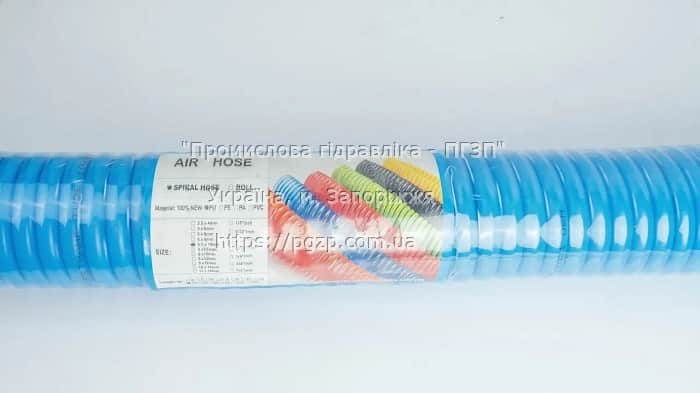

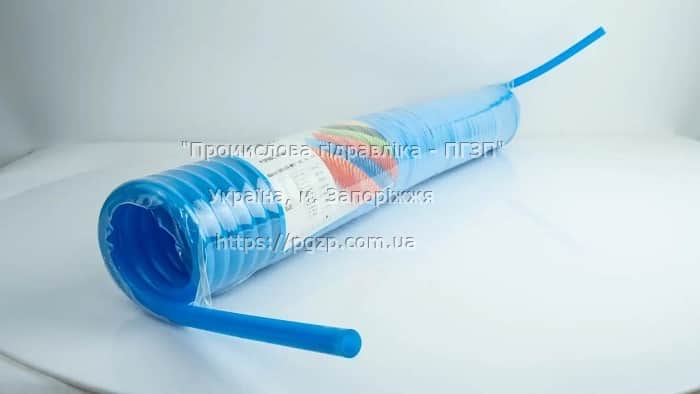

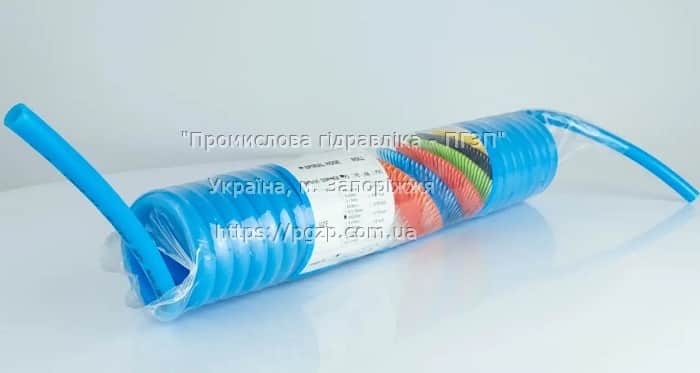

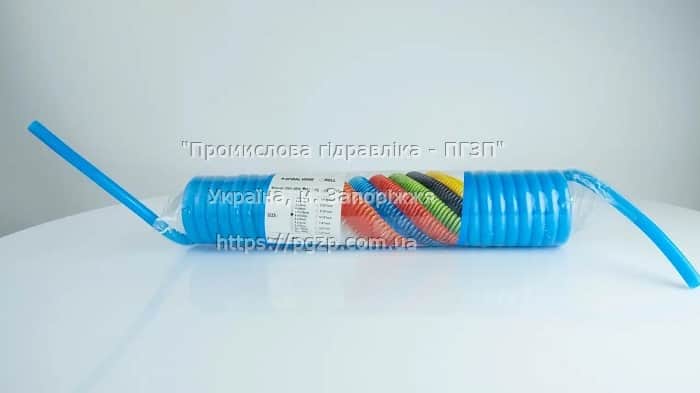

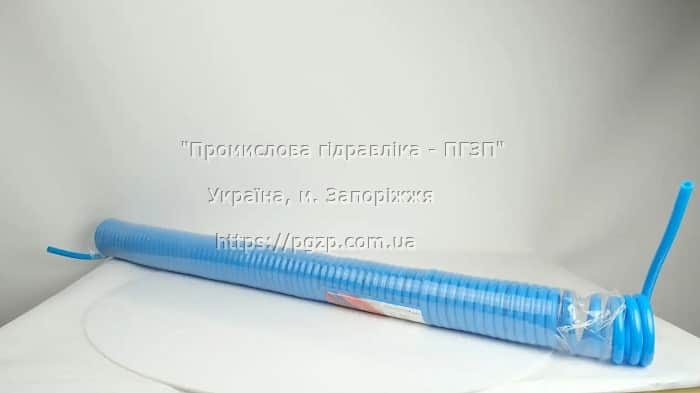

Характеристика спиральной трубки PUS

Трубка из полиуретана на основе сложного эфира не только обладает всеми основными характеристиками обычной полиуретановой трубки, но и выделяется отличной гибкостью и способностью восстанавливать свою силу.

Она удобна в использовании для подвижных элементов.

Изготавливается с диаметром 4х2.5, 6х4, 8х5.5, 8х5, 10х6.5, 12х8, 14х10 и 16х12 мм и длиной 5,10 и 15 м.

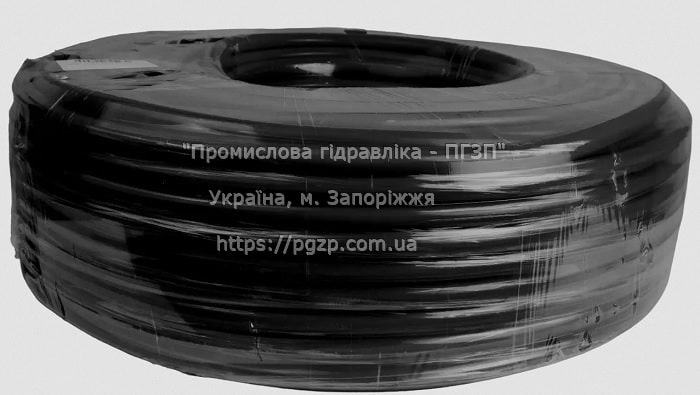

Характеристика гибкого шланга PA

Нейлоновая (полиамидная) трубка PA имеет высокие показатели надежности и может использоваться в среде повышенного давления. Она применяется для воздуха, воды, масла, растворителей, углекислого газа.

Технические параметры нейлоновых шлангов (Airneo)

• Материал — нейлон 6, нейлон 11, нейлон 12.
• Твердость — 60D, 64D.
• Рабочая среда — воздух, вода, масло, растворители.
• Температура жидкости и окружающей среды,°C — -40–100.

Запорная трубопроводная арматура для пневматических систем

Запорная арматура служит для полного открытия и закрытия потока воздуха в трубопроводе. Ее принцип действия основан на перемещении запорных элементов (шары, клинья, затворы), что приводит к перекрытию или открытию прохода для воздуха. К этой арматуре относятся клапаны различных типов: краны, задвижки, вентили и др.

Узнаем больше о электромагнитных и обратных клапанах.

Электромагнитные клапаны: состав, принцип действия, виды

Электромагнитный клапан состоит из электромагнита, который управляет открытием и закрытием клапана в зависимости от электрического сигнала.

Основные компоненты электромагнитного клапана:

1. Электромагнитная катушка — ядро устройства, которое создает магнитное поле при подаче электрического тока. Когда ток подается, электромагнит приводит к перемещению клапана для открытия или закрытия потока воздуха.
2. Клапанное тело — это корпус, который содержит клапан и обеспечивает соединение с пневматической системой. Когда электромагнит активируется, он контролирует перемещение клапана внутри клапанного тела для регулирования потока воздуха.
3. Порты для подключения — отверстия или резьбовые соединения, через которые воздух входит и выходит из клапана. Они обеспечивают соединение с другими элементами пневматической системы.

Принцип действия электромагнитного пневмоклапана основан на использовании электрического сигнала для создания магнитного поля, которое управляет открытием или закрытием клапана. При подаче электрического тока на электромагнит, он создает магнитное поле, которое приводит к перемещению клапана в нужное положение, позволяя или прекращая поток воздуха через клапан. Когда электрический сигнал прекращается, магнитное поле исчезает, и пружина возвращает клапан в исходное положение, перекрывая поток воздуха.

Клапан с электромагнитным типом управления может быть:

• нормально-закрытым, который в исходном состоянии, когда не подается напряжение, находится в закрытом состоянии, блокируя поток воздуха. При подаче напряжения он открывается.
• нормально-открытым, который наоборот, в исходном состоянии открыт, позволяя потоку воздуха проходить, а при подаче напряжения он перекрывает поток.

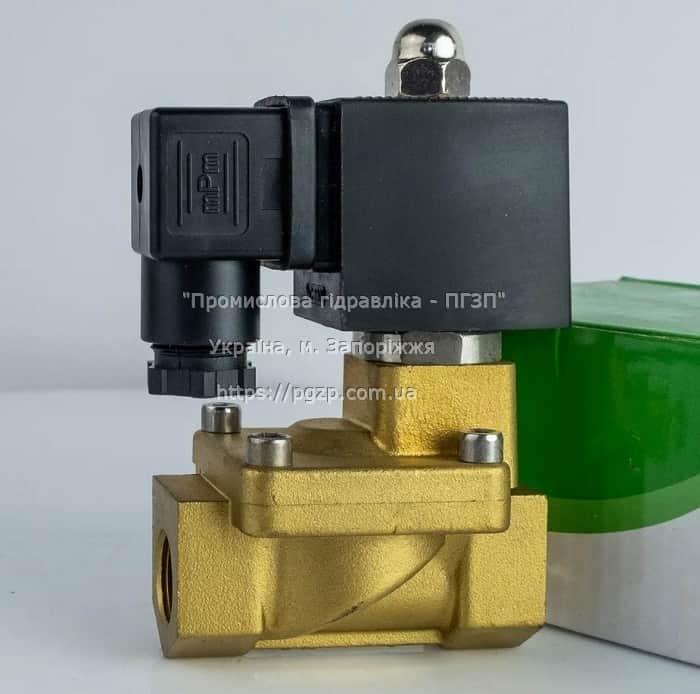

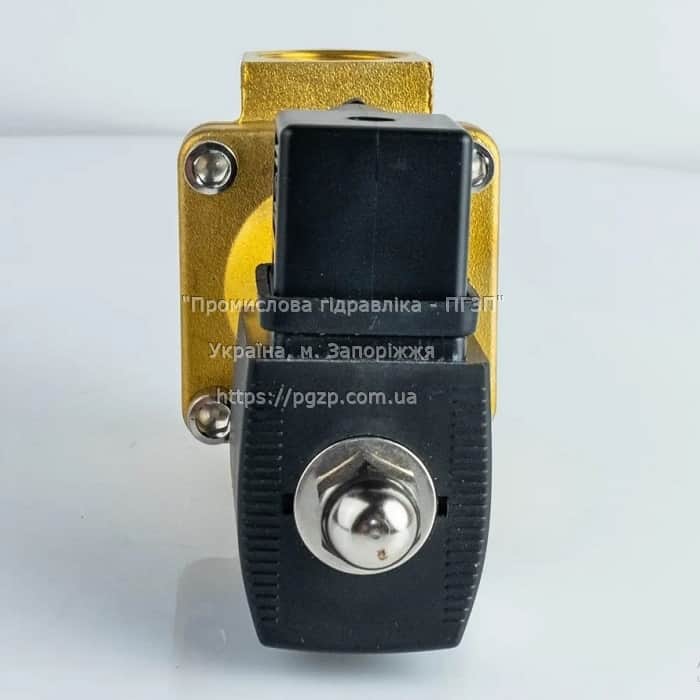

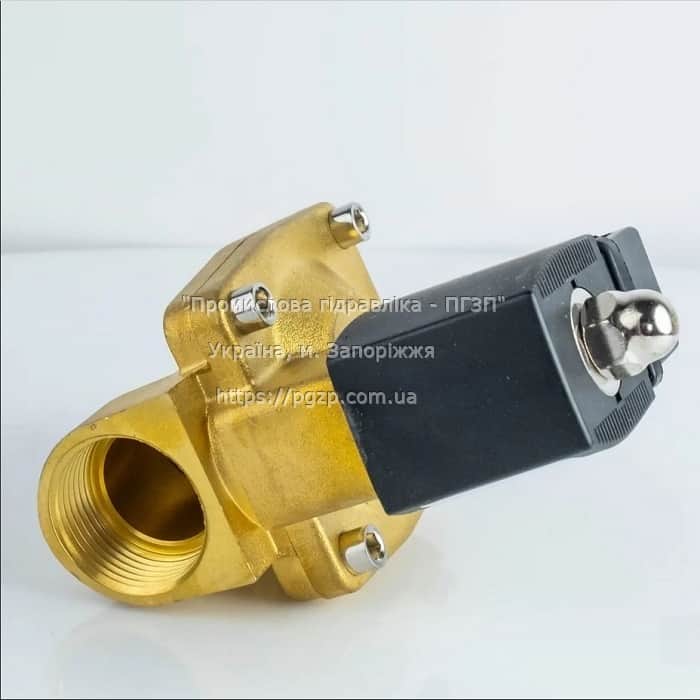

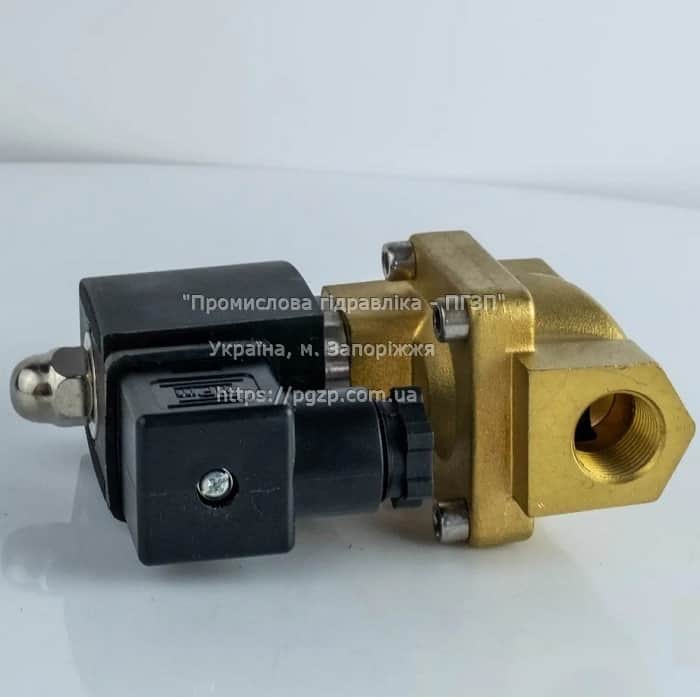

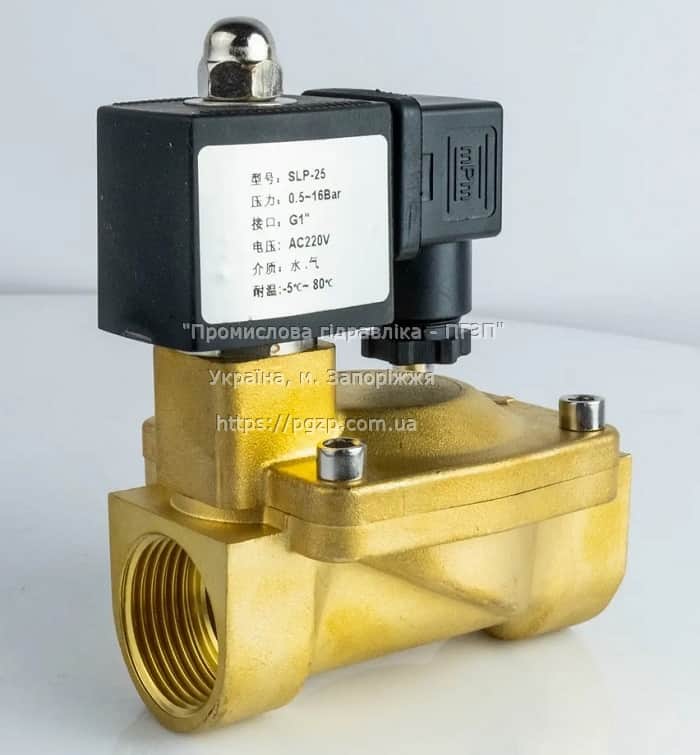

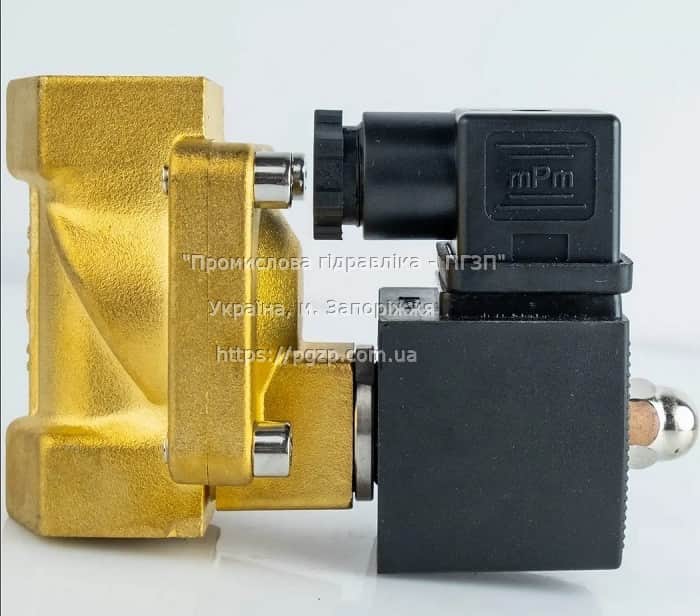

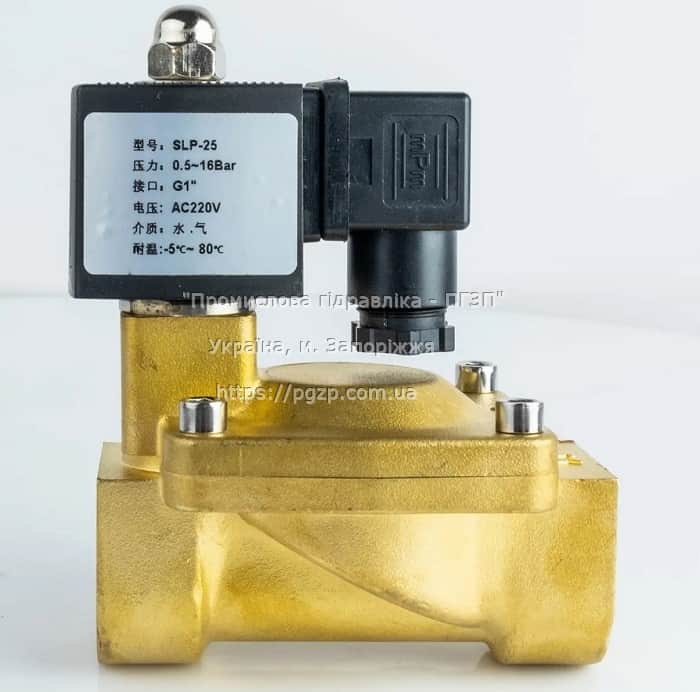

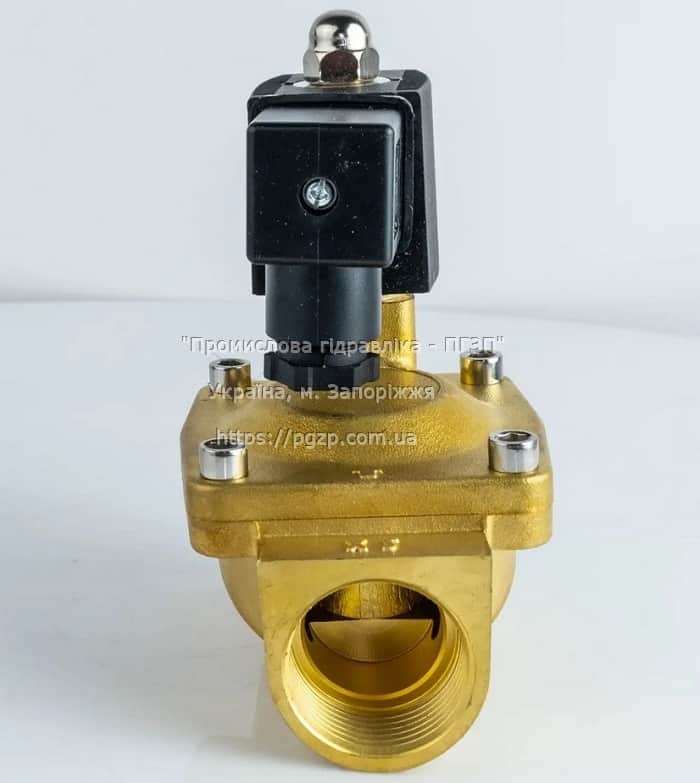

Рассмотрим устройство и характеристики нормально-закрытого клапана серии SLP (Airneo)

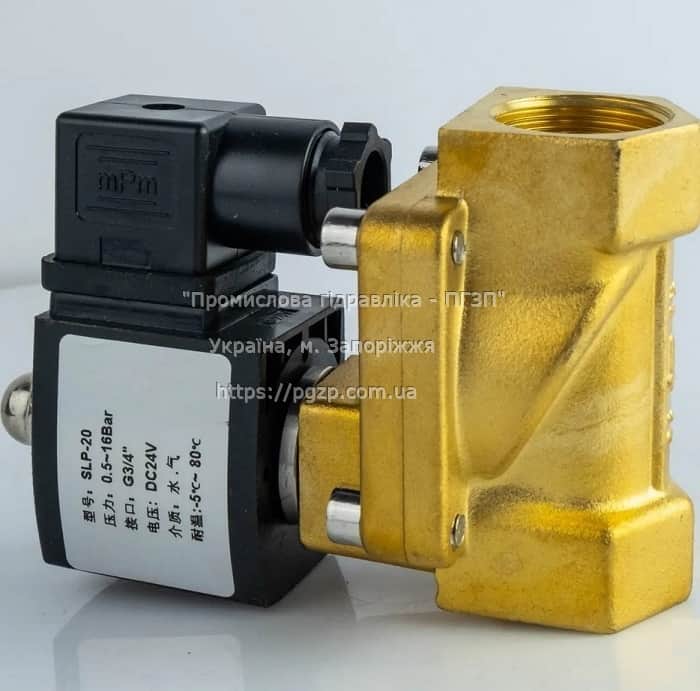

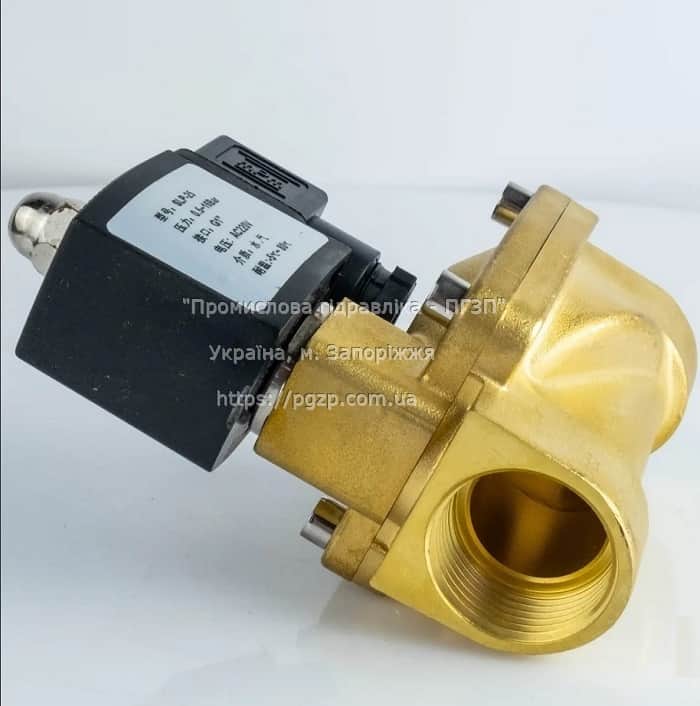

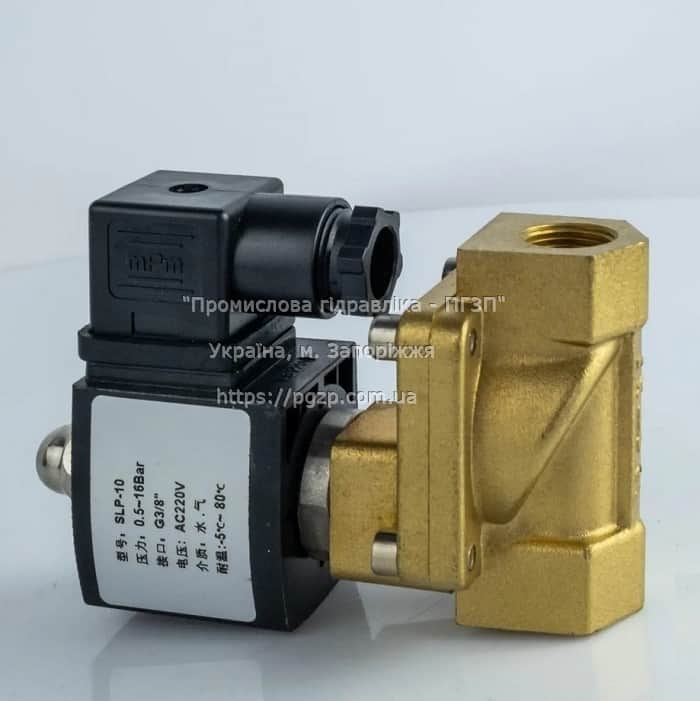

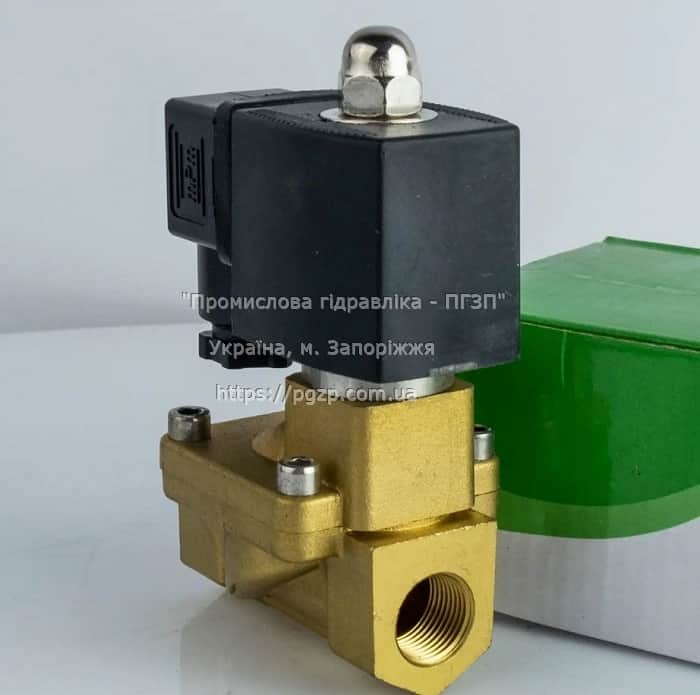

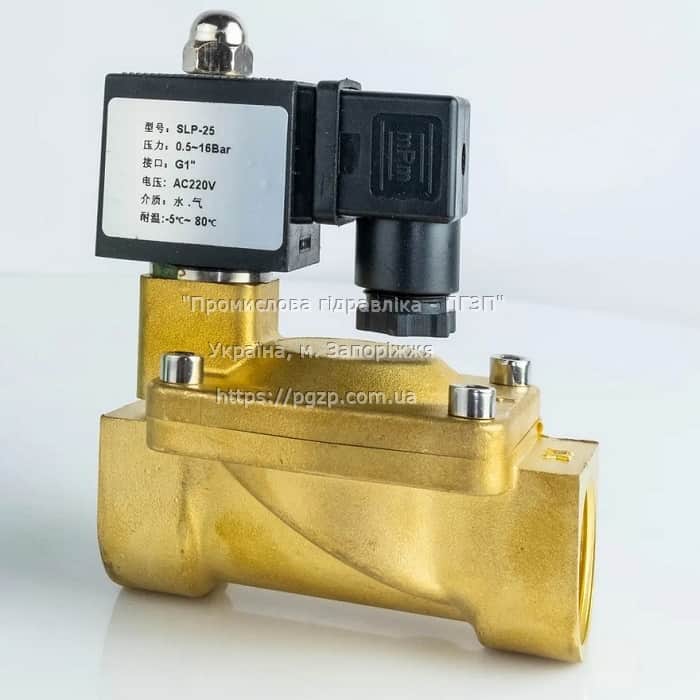

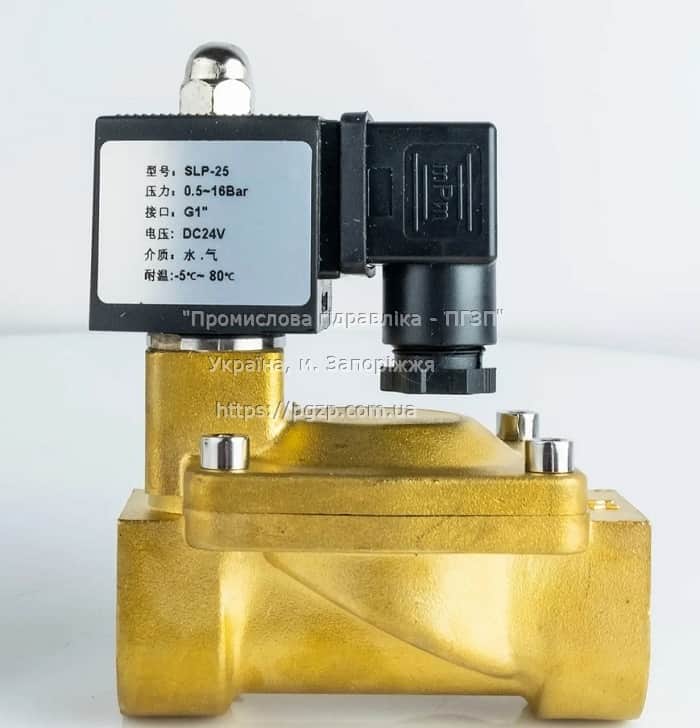

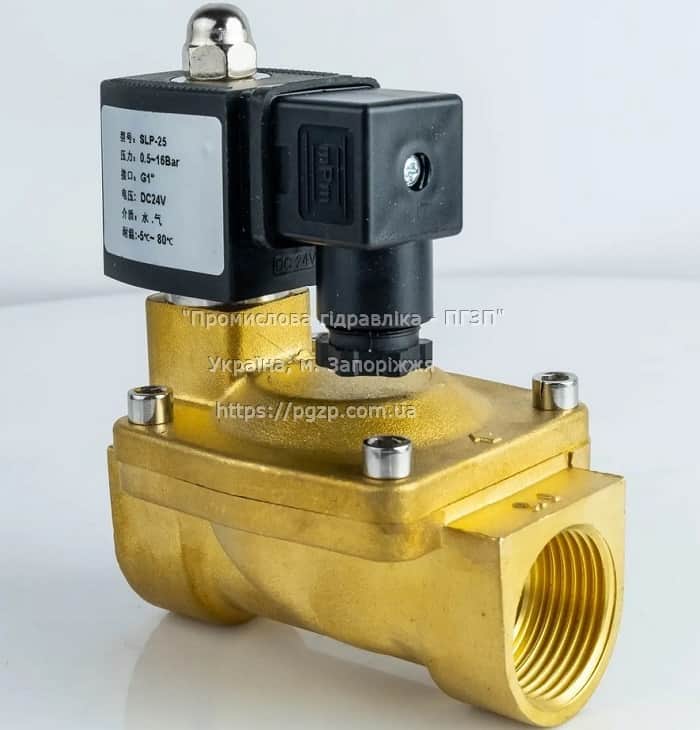

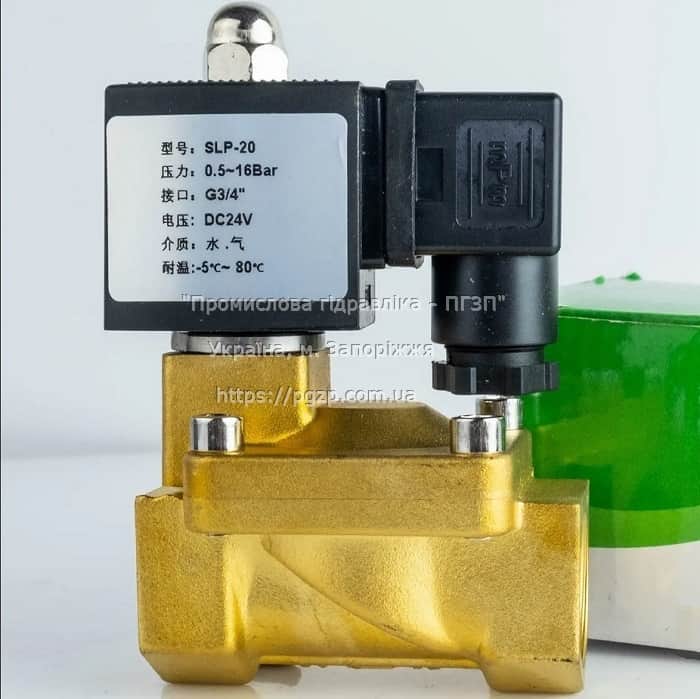

Двухходовые клапаны серии SLP

2-ходовые электромагнитные клапаны (нормально закрытые N.C и нормально открытые N.O) включают в себя клапаны прямого действия, мембранные и поршневые пилотные клапаны.

Клапаны прямого действия отличаются простой конструкцией, быстрой реакцией, высокой частотой и небольшим диаметром отверстия (N.C≤6 мм, тип N.O.≤4 мм)

Мембранные пилотные клапаны имеют больший размер отверстия, рабочее давление ≤10 Бар и имеют нулевой перепад рабочего давления.

Поршневые клапаны подобны мембранным, но поддерживают более высокое давление и температуру с дифференциальным рабочим давлением ≥1 Бар.

Технические характеристики клапанов серии SLP

Обратные клапаны пневматические

Обратные клапаны относится к запорной арматуре и выполняют в системе трубопровода защитную функцию.

Они предназначены для предотвращения обратного воздушного потока в случае, если давление на входе будет ниже, чем на выходе.

Эти клапаны обеспечивают направление потока воздуха в одном направлении, но при попытке обратного потока закрываются, предотвращая обратное движение воздуха.

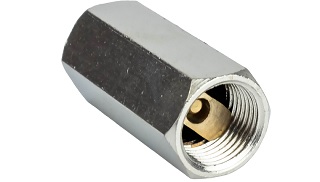

В качестве примера рассмотрим односторонний клапан КАМ, который производится с резьбой М5, G1/8″, G1/4″, G3/8″, G1/2″. Его длина — 21-60 мм, диаметр — 10-24 мм. Технические параметры клапана приведены в таблице.

Регулирующая трубопроводная арматура для пневматики

Регулирующая арматура позволяет точно контролировать и регулировать рабочие параметры потока в трубопроводах в соответствии с требованиями процесса.

К ней относятся регулирующие клапаны, заслонки, шиберы, вентили, дроссели и др.

Дроссель — простейший пневматический элемент, служащий для создания дополнительного сопротивления в трубопроводе с целью регулирования потока. Он управляет скоростью движения штока пневмоцилиндра, контролирует объем воздуха, поступающего в пневматический привод или выходящего из него.

Дроссели серии ASC и ASU

Дроссели ASC выпускаются двух типов: с регулировкой скорости подачи воздуха на входе и на выходе.

Регуляторы скорости подачи воздуха ASC (Airneo) используются для воздушных нейлоновых и полиуретановых шлангов с внешним диаметром 4-16 мм. Оснащаются различными резьбами: М5, R1/8”, R1/4”, R3/8”, R1/2”, G1/8″, G1/4″, G3/8″, G1/2″.

Применяются при условиях:

• Рабочее давление — 0-0,1 МПа.
• Максимальное давление — 1,2 МПа.
• Рабочая температура — 0-60°С.

Клапаны дроссельные серии ASU служат для управления скоростью подачи сжатого воздуха и изменения скорости работы оборудования.

Предназначены для пневматических трубок из полиуретана и нейлона диаметром 4, 6, 8, 10 и 12 мм.

Трубопровод и трубопроводная арматура для пневматики — заключение

Пневматические трубопроводы и трубопроводная арматура являются неотъемлемой частью современной промышленности, обеспечивая передачу и контроль потоков сжатого воздуха в различных производственных процессах. Грамотный выбор материалов, комплектующих, а также конструктивных решений и методов монтажа данных систем играет ключевую роль в обеспечении их эффективности, надежности и безопасности. Непрерывные инновации в этой области способствуют оптимизации производственных процессов и снижению эксплуатационных издержек, что делает трубопроводы для пневматики важным элементом для современной индустрии.
