Гідравлічну апаратуру можна розділити на 4 групи: регулююча, напрямна, контрольно-вимірювальна та допоміжна апаратура. У цій статті докладніше поговоримо про регулюючу апаратуру: її призначення, застосування, що до неї відноситься, а також про технічні характеристики пристроїв.
Регулююча гідроапаратура: типи, призначення, характеристики та застосування
Регулююча гідроапаратура призначена для контролю та управління потоком рідини у гідравлічних системах. Основна мета цього пристрою – регулювати тиск та витрату гідравлічної рідини шляхом часткового відкриття або перекриття робочого прохідного перерізу. За допомогою регулюючих пристроїв змінюються швидкості та зусилля, що розвиваються виконавчими механізмами обладнання та машин, та забезпечується захист системи гідроприводу від надлишкових навантажень.
До групи регулюючої апаратури відносяться гідроклапани тиску, які за характером регулювання поділяються на напірні клапани (запобіжні або переливні), редукційні та клапани різниці тисків. У регулюючу апаратуру також включаються дроселі і регулятори потоку рідини. Існують і комбіновані пристрої, які в залежності від напрямку потоку, можуть одночасно виконувати функції редукційного та переливного клапана, редукційного клапана та реле тиску.
З урахуванням впливу потоку на елемент керування та регулювання, можна виділити два типи клапанів тиску: клапани прямої та непрямої дії. У клапанів першого типу відкриття прохідного перерізу змінюється безпосередньо під впливом потоку робочої рідини елемент управління. У гідроклапанів непрямої дії відкриття прохідного перерізу змінюється спочатку під дією потоку робочої рідини на допоміжний запірно-регулюючий елемент, а потім на основний.
Клапани тиску (напірні) поділяються на запобіжні, які захищають гідросистему від перевищення встановленого тиску, та переливні, призначені для підтримки заданого тиску шляхом безперервного зливу робочої рідини під час роботи.
На основі запобіжних клапанів непрямої дії були розроблені розвантажувальні клапани, що автоматично знижують тиск у напірній лінії гідросистеми, як тільки воно досягає встановленого значення. Ці клапани знайшли своє застосування у сферах, де необхідно забезпечити автоматичне розвантаження насоса, таких як насосно-акумуляторні гідроприводи з акумулятором та гідросистеми з кількома насосами.
Комбіновані пристрої включають трилінійні регулятори тиску і клапани зусилля затиску. Перші призначені для підтримки заданого тиску в лінії відведення незалежно від напрямку потоку (наприклад, в системах врівноваження), і працюють як пристрої непрямого впливу. Другі виконують аналогічні функції, але є пристроями прямої дії і можуть додатково оснащені мікровимикачем.
«ПГЗП – Промислова гідравліка Україна» пропонує різні регулюючі гідравлічні пристрої виробництва Oleodinamica Marchesini, серед яких запобіжні, зворотні, гальмові, редукційні, аварійні клапани, гідрозамки, дроселі, регулятори витрати, дільники потоку та ін.
У нас діє 3 цінові діапазони: роздріб, гурт, дилерство!
Надаємо гарантію на наше обладнання: 1 рік.
МОЖЛИВА БЕЗКОШТОВНА ДОСТАВКА ПО УКРАЇНІ!
Купити регулюючу апаратуру:
- Запобіжні клапани, зворотні гідравлічні клапани, гальмівні клапани, редукційні та аварійні клапани;
- Гідравлічні замки;
- Гідравлічні дроселі;
- Регулятори витрати;
- Дільники потоку;

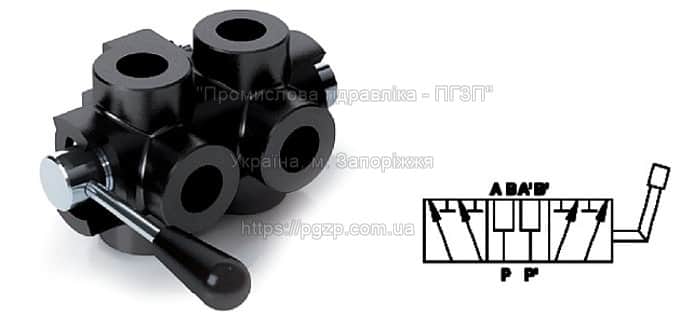

- Гідравлічні крани-дивертори.
На складі є всі модифікації даних пристроїв, а також аналоги виробництва країн ЄС, України, Туреччини.
Ціни (роздріб, опт, дилерство) можна дізнатися у наших спеціалістів.
Зателефонувати нам:
Запобіжні клапани
Запобіжні гідроклапани служать для контролю та обмеження робочого тиску у гідравлічних системах. Їхнє основне призначення — запобігання пошкодженням та аварійним ситуаціям, які можуть виникнути внаслідок перевищення допустимого тиску. Коли тиск у системі перевищує встановлену межу, клапан автоматично відкривається, дозволяючи надмірному тиску скинутися.
Принцип роботи ґрунтується на використанні пружини та кульки. Клапан складається з корпусу з отвором, через який проходить робоча рідина, та рухомого елемента, який блокує або відкриває отвір. Усередині корпусу знаходиться пружина, яка утримує рухомий елемент (зазвичай кульку) у закритому положенні. На задній стороні рухомого елемента знаходиться майданчик, на який діє тиск рідини у системі. Коли цей тиск перевищує встановлене значення, він долає силу пружини і виштовхує рухомий елемент з отвору, відкриваючи його і дозволяючи надмірному тиску скинутися. Коли тиск знижується до безпечного рівня, пружина знову закриває клапан.
Запобіжні клапани можуть бути прямої та непрямої дії. При невеликих витратах зазвичай вибирають запобіжні клапани прямої дії. Однак, коли витрата та робочий тиск збільшуються, це призводить до значного збільшення розмірів пружини. Тому в гідросистемах найбільш поширені пристрої непрямої дії.
Характеристики запобіжних клапанів VAU, VMP, VMPP, VMPD.
Двосторонні клапани VAU складаються з 2 перепускних клапанів з перехресним зливом і використовуються для обмеження тиску у двох напрямках гідравлічного контуру. Ці клапани підходять як для функції запобіжників від ударів, так регулювання двох потоків гідросистеми з урахуванням різних значень тиску.
Технічні характеристики:
- Різьблення: G1/4”, G3/8”, G1/2”, G3/4”
- Тип монтажу: трубний
- Максимальна витрата, л/хв. — 30-110
- Мінімальний тиск, Бар. — 10-80
- Максимальний тиск, Бар. — 350
- Діапазон налаштування тиску, Бар —- 10-300
Oleodinamica Marchesini також виробляє клапани VAU для гідромоторів DANFOSS серії OMP, OMR, OMS та OMT.

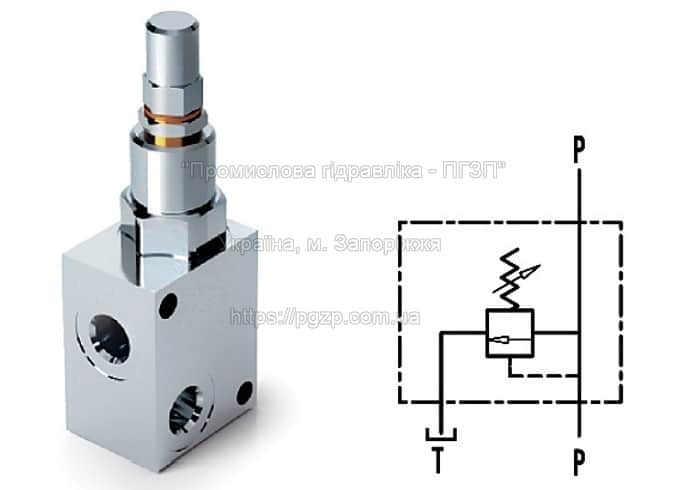

Клапани VMP прямої та непрямої дії одні з часто застосовуваних. Використовуються як основні або резервні клапани обмеження тиску, швидко і точно забезпечуючи захист від перевантаження.
Технічні характеристики:
- Різьблення: G1/4”, G3/8”, G1/2”, G3/4”
- Тип монтажу: трубний
- Максимальна витрата, л/хв. — 30-90
- Мінімальний тиск, Бар. — 10-80
- Максимальний тиск, Бар. — 350
- Діапазон налаштування тиску, Бар — 10-300

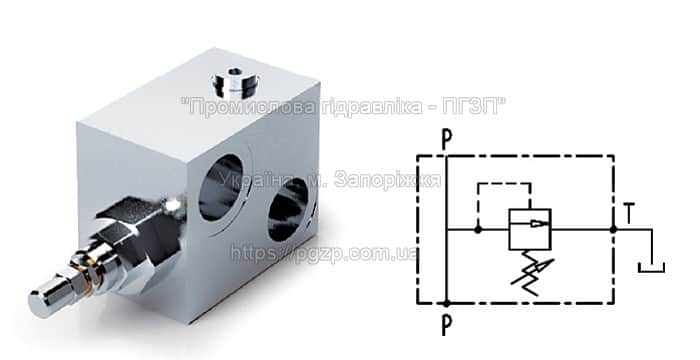

Диференціальний клапан VMPP має високу пропускну здатність, широкий діапазон регулювання та низьку чутливість до зміни потоку. Порівняно з клапаном VMP він відкривається повільніше, але залишається більш постійним у налаштуванні при зміні швидкості потоку. Клапан має додатковий порт контролю тиску.
Технічні характеристики:
- Різьблення: G1”, G3/4”
- Тип монтажу: трубний
- Максимальна витрата, л/хв. — 120-160
- Мінімальний тиск, Бар. — 20-50
- Максимальний тиск, Бар. — 350
- Діапазон налаштування тиску, Бар — 20-400

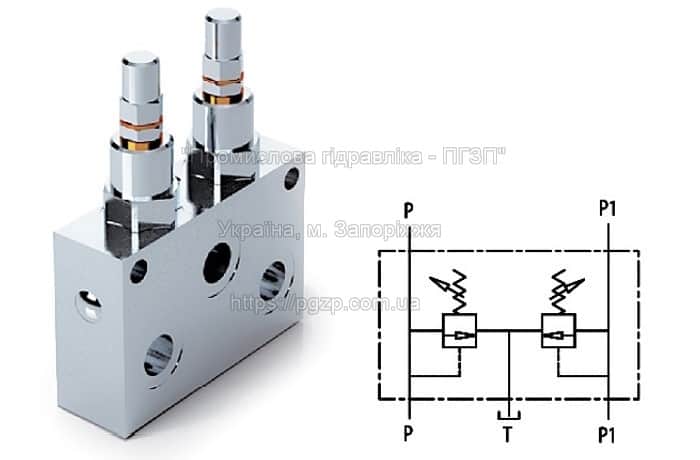

Клапани VMPD складаються з двох клапанів максимального тиску та використовуються для обмеження тиску дволінійного гідравлічного контуру з одним випуском. Вони дозволяють проводити незалежне налаштування двох калібрувальних ліній.
Технічні характеристики:
- Різьблення: G1/2”, G3/8”
- Тип монтажу: трубний
- Максимальна витрата, л/хв. — 45-70
- Мінімальний тиск, Бар. — 10-80
- Максимальний тиск, Бар. — 350
- Діапазон налаштування тиску, Бар — 10-300
Запобіжні клапани знаходять широке застосування у пресовому устаткуванні, будівельних машинах, прокатних станах, бурових установках, насосних станціях, у гальмівних системах автомобілів та системах управління зчепленням.
Гідравлічні замки
Гідрозамок — пристрій, що використовується в гідравлічних системах для запобігання потоку рідини в одному напрямку і вільного його пропуску в іншому напрямку (якщо сигнал керування відсутній). У цьому випадку він працює за принципом зворотного клапана. При появі сигналу, що управляє, гідрозамок пропускає рідину в обох напрямках. Розміщується він між гідроциліндром та гідророзподільником.
Гідравлічні замки також служать для:
- Збереження тиску рідини. Як керований зворотний клапан гідрозамок зберігає тиск рідини у певних ділянках гідравлічної системи. Це дозволяє утримувати гідроциліндр у потрібному положенні.
- Аварійного захисту у разі порушення цілісності системи. У разі витоку та порушення герметичності гідролінії тиск у системі різко знижується. Гідрозамок запобігає повній розгерметизації та аварійній ситуації.
- Блокування переміщення у разі зниження тиску. Гідрозамок встановлюється на виході з порожнин циліндрів для запобігання небажаним переміщенням механізмів при зниженні тиску.
Розрізняють два типи замків: односторонні та двосторонні.
Односторонні замки мають один запірно-регулюючий елемент для перекриття однієї лінії. Утримують навантаження в одному напрямку. Двосторонні замки з двома запірними елементами та можуть перекрити дві лінії. Здатні утримувати навантаження як у одному, і у зворотному напрямі.
Гідрозамки серії VBPSE, VBPDE та VBPSL
Гідрозамок односторонньої дії VBPSE використовується для блокування потоку тільки в одному напрямку, у протилежному він проходить вільно (поки не буде поданий сигнал, що управляє).
Технічні характеристики:
- Різьблення: G1/4”, G3/8”, G1/2”, G3/4”
- Тип монтажу: трубний
- Максимальна витрата, л/хв. — 20-100
- Передатне відношення — 1:4, 1:5, 1:5,5
- Максимальний тиск, Бар. — 350
- Тиск відкриття, Бар — 2-8
Гідрозамок подвійної дії VBPDE використовується для фіксації положення гідроциліндра в обох напрямках та регулювання одночасно двох гідроліній. Він застосовується в обладнанні та машинах, де потрібно зафіксувати гідроциліндр, щоб унеможливити його мимовільний рух. Замок VBPDE FL має фланцеве кріплення, яке дає змогу встановлювати його безпосередньо на привід.
Технічні характеристики:
- Різьблення: G1/4”, G3/8”, G1/2”, G3/4”
- Тип монтажу: трубний
- Максимальна витрата, л/хв. — 20-100
- Передатне відношення — 1:4, 1:5, 1:5,5
- Максимальний тиск, Бар. — 350
- Тиск відкриття, Бар — 2-8
Лінійний гідрозамок односторонньої дії VBPS має 3 лінії: тиск, циліндр та лінія управління. Він призначений для вбудованого монтажу в лінію та може бути встановлений у будь-якому положенні.
Технічні характеристики:
- Різьблення: G1/4”, G3/8”, G1/2”, G3/4”, G1”
- Тип монтажу: трубний
- Максимальна витрата, л/хв. — 20-120
- Передатне відношення — 1: 3,5,1 : 4,4, 1 : 4,6, 1 : 6,5, 1 : 9,8
- Максимальний тиск, Бар. — 220-350
- Тиск відкриття, Бар — 0,5-5
Гідравлічні замки застосовуються в гідросистемах будівельних кранів та вишок, автогрейдерів, гірських та будівельно-дорожніх машин.
Гідравлічні дроселі
Гідродросель — пристрій, призначений для підтримки заданої величини витрати в залежності від величини перепаду тисків у контурі гідравлічної рідини, що підводиться та відводиться. Він створює гідравлічний опір потоку рідини. Гідравлічний опір досягається шляхом зміни прохідного перерізу потоку рідини через гідродросель. Застосовуються дроселі для регулювання витрати рідини в гідросистемі, а також регулювання швидкості руху робочого органу.
Дроселі випускаються із зворотним клапаном і без. У гідродроселі зі зворотним клапаном робоча рідина пропускається в одному напрямку і відбувається дроселювання потоку. Це використовується, коли в одному напрямку робочий орган має рухатися з максимальною швидкістю, а в протилежному потрібно пригальмувати. Дросель із зворотним клапаном застосовується для забезпечення плавного гальмування гідроциліндра під час повернення у вихідне положення.
За типом запірного елемента дроселі діляться на голчасті, золотникові, щілинні, тарілчасті та ін.
Характеристики дроселів типів VRF, VRFU, VRFB

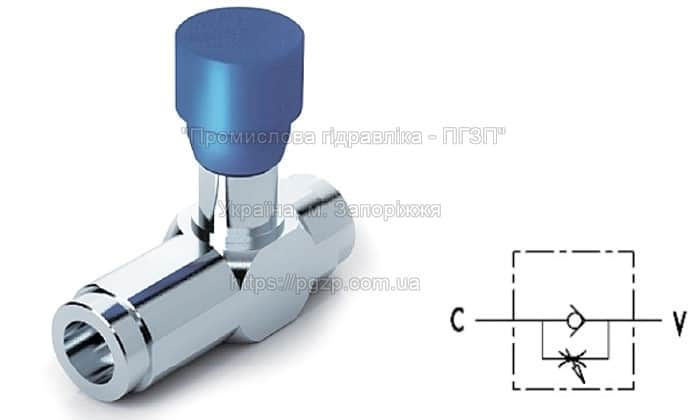

Гідродросель із зворотним клапаном VRF без компенсації тиску, регулює швидкість приводу в одному напрямку та забезпечує вільний потік в іншому. Регулювання витрати рідини залежить від тиску та в’язкості оливи.
Технічні характеристики:
- Різьба: G1/4”, G3/8”, G1/2”, G3/4”, G1”, G1 1/4”, G1 1/2”
- Тип монтажу: трубний
- Максимальна витрата, л/хв. — 20-280
- Максимальний тиск, Бар. — 230-300
- Тиск відкриття, Бар — 0,5
Дросель із зворотним клапаном та тонким налаштуванням VRFU коригує швидкість потоку в одному напрямку та вільно пропускає його у зворотному. Він дає можливість робити тонке та чутливе налаштування.
Технічні характеристики:
- Різьблення: G1/4”, G3/8”, G1/2”, G3/4”, G1”
- Тип монтажу: трубний
- Максимальна витрата, л/хв. — 15-110
- Максимальний тиск, Бар. — 300-350
- Тиск відкриття, Бар — 0,5

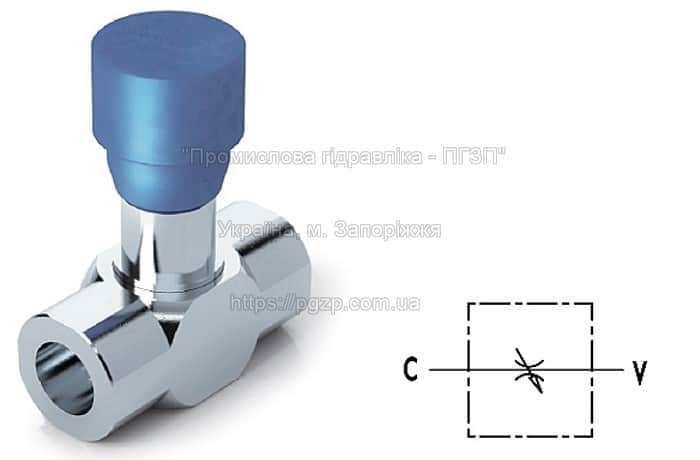

Двонаправлений дросель без зворотного клапана VRFB дозволяє регулювати швидкість потоку приводу в обох напрямках. Так як цей клапан без компенсації тиску, то регулювання витрати залежить від тиску та в’язкості оливи. Вирізняється високою точністю управління.
Технічні характеристики:
- Різьблення: G1/4”, G3/8”, G1/2”, G3/4”, G1”
- Тип монтажу: трубний
- Максимальна витрата, л/хв. — 15-110
- Максимальний тиск, Бар. — 300-350
Зворотні гідравлічні клапани
Зворотні гідравлічні клапани —- це пристрої, призначені для контролю та регулювання потоку рідини в системі. Їх основна функція полягає у запобіганні зворотному потоку рідини, що дозволяє забезпечити безпеку та ефективність роботи гідравлічної системи.
Принцип роботи зворотних гідроклапанів заснований на використанні пружини та кульки, які у поєднанні забезпечують герметичність та контроль потоку. Коли тиск у системі перевищує задане значення, клапан відкривається та рідина може вільно пройти через нього. Однак, при спробі зворотного потоку клапан негайно закривається, блокуючи зворотний потік рідини.
Існує кілька видів зворотних клапанів, включаючи кульові, пластинчасті, поршневі та спіральні клапани. Кожен вид має свої особливості і застосовується залежно від вимог та умов конкретної гідравлічної системи.
Зворотні гідравлічні клапани широко застосовуються в різних областях, включаючи гідроприводи, гідропневматичні системи, гідроциліндри, гідророзподільники та інші гідравлічні пристрої. Вони гарантують надійність та безпеку роботи системи, запобігаючи пошкодженням та аваріям, пов’язаним із зворотним потоком рідини.
Докладніше про гідроклапани VU2P, VU, VUI
Клапан зворотний типу “або” VU2P використовується для вибору між двома незалежними сигналами тиску одного з вищим значенням та виключення іншого. Клапани цього типу застосовуються у різних галузях, де необхідно комбінувати кілька сигналів до ухвалення рішення чи активації певних пристроїв.
Технічні характеристики:
- Різьба: G1/8”, G1/4”, G3/8”, G1/2”, G3/4”, G1”, G1 1/4”, G1 1/2”, G2”
- Тип монтажу: трубний
- Максимальна витрата, л/хв. — 3-650
- Максимальний тиск, Бар. — 300-350
Зворотний клапан однонаправлений лінійний VU використовуються для підтримки тиску в гідравлічній системі. Він вільно пропускає потік в одному напрямку, а в протилежному блокує.
Технічні характеристики:
- Різьблення: G1/4”, G3/8”, G1/2”, G3/4”, G1”
- Тип монтажу: трубний
- Максимальна витрата, л/хв. — 30-150
- Максимальний тиск, Бар. — 300-350
- Тиск відкриття, Бар — ±0,4/0,7; ±0,7/1
Oleodinamica Marchesini також виробляє клапани із зовнішнім різьбленням (VU MM) та клапани з тиском відкриття 1,3,5,8 Бар.
Зворотній гідроклапан картриджний VUI пропускає потік в одному напрямку та блокує у зворотному. Через невеликий розмір та конфігурацію він добре підходить для установки в гідравлічну інтегральну схему.
Технічні характеристики:
- Різьблення: G1/4”, G3/8”, G1/2”, G3/4”
- Тип монтажу: трубний
- Максимальна витрата, л/хв. — 20-80
- Максимальний тиск Бар. — 350
- Тиск відкриття, Бар — 2,2; 1,8; 0,7; 0,9
Гальмівні клапани
Гальмівні клапани (оверцентри, клапани контрбалансу, клапани утримання навантаження) є спеціальні клапани, які використовуються в системах гідравлічного гальмування. Їх основне призначення полягає в регулюванні потоку робочої рідини в гідравлічних системах та запобіганні зворотному потоку. Гальмівні гідроклапани забезпечують плавну роботу гідродвигунів, контролюючі їх швидкість та напрямок руху, запобігають небажаному відкочування або опускання навантаження. Все це дає можливість попередити ризик появи ривків, коливань, сильних вібрацій при виникненні попутних навантажень.
Оверцентри поділяються на клапани односторонньої та двосторонньої дії. У клапанах односторонньої дії попутне навантаження виникає тільки в одному напрямку (у вежах, підйомниках), тоді як у двосторонніх клапанах попутне навантаження виникає у двох лініях (у гідроциліндрах перекидачів, реверсивних моторах коліс та конвеєрів).
Гальмівні клапани застосовуються в механізмах опускання вантажу на екскаваторах, лебідках, кранах, перекидачах контейнерів та колісному гідроприводі самохідних машин.
Дізнаємося більше про клапани VBCD, VBCDF
Двосторонній гальмівний клапан VBCD DE тип А використовується для управління рухом та блокуванням приводу в обох напрямках. Він не допускає кавітації приводу та забезпечує керований спуск вантажу. Тип «А» відрізняється від стандартного розташування портів і передавальним відношенням.
Технічні характеристики:
- Різьблення: G1/4”, G3/8”, G1/2”, G3/4”, G1”
- Тип монтажу: трубний
- Максимальна витрата, л/хв. — 25-150
- Передавальне відношення — 1:4,5;1:5,5
- Максимальний тиск Бар. — 350
- Тиск відкриття, Бар — 2,2; 1,8; 0,7; 0,9
Оверцентри VBCD DE також випускаються з фланцевими та різьбовими з’єднаннями, які дозволяють монтувати їх безпосередньо на привід.

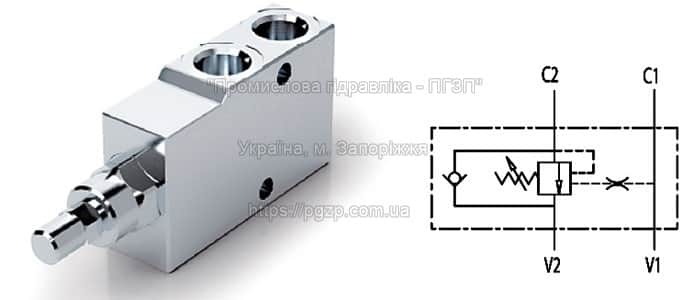

Односторонній гальмівний клапан VBCD SE тип А застосовується для управління рухом та блокуванням приводу тільки в одному напрямку, реалізуючи керований спуск вантажу.
Технічні характеристики:
- Різьблення: G1/4”, G3/8”, G1/2”, G3/4”, G1”
- Тип монтажу: трубний
- Максимальна витрата, л/хв. — 25-150
- Передавальне відношення — 1:4,5;1:5,5
- Максимальний тиск, Бар. — 350

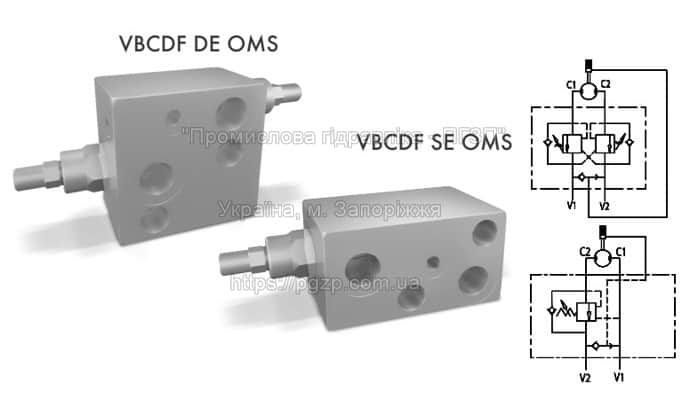

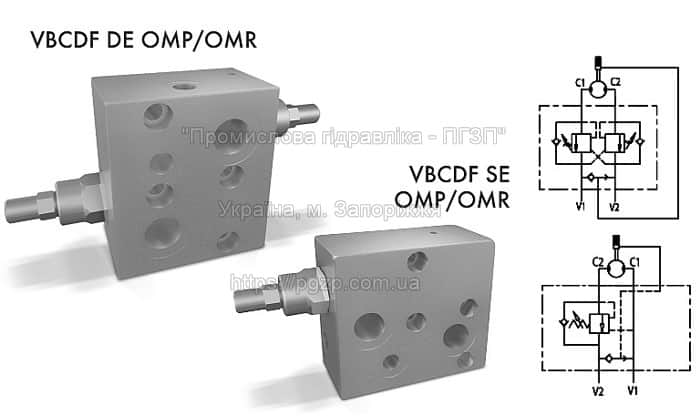

Одно та двосторонні гальмівні клапани VBCDF на гідромотор OMP/OMR, OMS з розблокуванням гальма (SF) та без мають пряме фланцеве з’єднання, що підходить для двигунів Danfoss серії OMP, OMR та OMS. Це гарантує максимальну безпеку, мінімальні втрати навантаження та компактність установки.
- Різьблення: G1/2”
- Тип монтажу: трубний
- Максимальна витрата, л/хв. — 50
- Передавальне відношення — 1:4,5
- Максимальний тиск Бар. — 350
Регулятори витрати
Гідравлічні регулятори витрати (регулятори потоку) — пристрої, призначені для забезпечення постійної витрати гідравлічної рідини в системі незалежно від можливих змін тиску. За допомогою регулятора потоку можна управляти кількістю рідини, що надходить, що дозволяє контролювати швидкість двигунів, рухати гідроциліндри з потрібною швидкістю, управляти навантаженнями і здійснювати інші дії, що вимагають точного управління потоком рідини.
Існує 2 типи конструкцій регуляторів:
- з двома та більше лініями тиску;
- зі скиданням оливи в бак.
Перші створюють два або більше потоки оливи з постійним тиском у кожному потоці. Це дозволяє керувати кількома елементами системи одночасно.
Регулятори з масловідводом застосовуються, коли необхідно регулювати швидкість руху для одного елемента, а надлишок оливи зливається в бак, щоб уникнути її перегріву.
Регулятори потоку можуть бути зі зворотним клапаном та без. Регулятор зі зворотним клапаном є комбінацією дроселя, редукційного та зворотного клапанів. Зворотний клапан дозволяє регулювати швидкість руху лише в одному напрямку. У зворотному напрямку олива вільно проходить через зворотний клапан із порожнини відведення.
Параметри регуляторів потоку VRFU, RFP2, RFP3, VPR3.
Регулятор витрати з компенсацією та зворотним клапаном VRFU 90 COMPENSATE регулює швидкість потоку в одному напрямку та вільно пропускає у зворотному. Внутрішня система компенсації дозволяє підтримувати постійну швидкість навіть за зміни навантаження. Вирізняється високою точністю управління.
Технічні характеристики:
- Різьблення: G1/4”, G3/8”, G1/2”
- Тип монтажу: трубний
- Максимальна витрата із А в В, л/хв. — 17-28
- Максимальна витрата із В в А, л/хв. — 25-45
- Максимальний тиск, Бар. — 250
Регулятор потоку компенсований дволінійний RFP2 підтримує витрату гідравлічної лінії на заданому значенні, незалежно від тиску. Надлишковий потік повертається в бак через запобіжний клапан.
Технічні характеристики:
- Різьблення: G3/8”, G1/2”, G3/4”, G1”
- Тип монтажу: трубний
- Максимальна витрата, л/хв. — 30-160
- Максимальний тиск, Бар. — 350

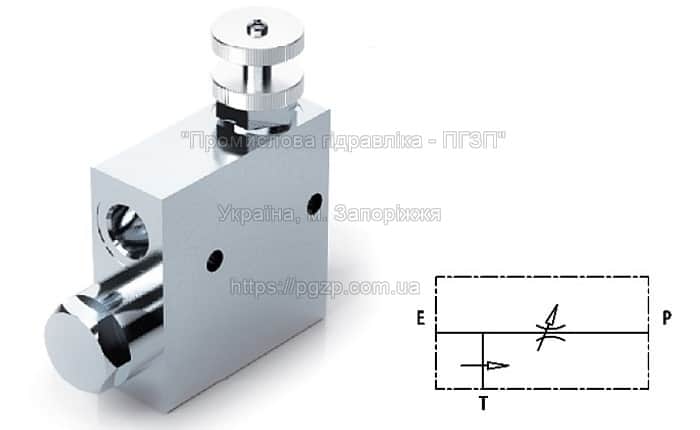

Трилінійний регулятор потоку RFP3 дозволяє підтримувати постійну витрату в контурі на заданому значенні, незалежно від тиску та швидкості потоку на вході. Надлишковий потік прямує безпосередньо в зливний бак.
Випускаються регулятори RFP3 із зворотними та запобіжними клапанами, а також з фланцевими з’єднаннями під мотори Danfoss серій OMP/OMR, OMS.
Технічні характеристики:
- Різьблення: G3/8”, G1/2”, G3/4”
- Тип монтажу: трубний
- Максимальний потік на вході л/хв. — 60-120
- Максимальний регульований потік, л/хв. — 50-100
- Максимальний тиск, Бар. — 350

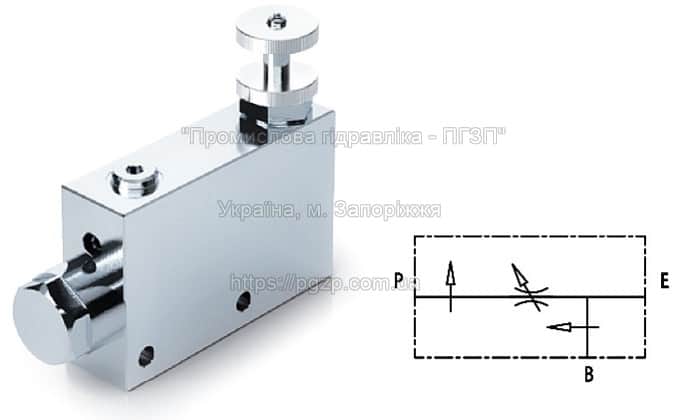

3-ходовий регулятор витрати VPR3 дає можливість регулювати обсяг потоку в гідравлічній лінії та підтримувати його на потрібному рівні. Надлишковий потік скидається “В” і може використовуватися повторно. У порту “В” величина витрати не залежить від вхідного тиску, але змінюється зі зміною величини вхідного потоку. Цей регулятор застосовується у верстатах та мобільній техніці.
Технічні характеристики:
- Різьблення: G3/8”, G1/2”, G3/4”, G1”
- Тип монтажу: трубний
- Максимальний потік на вході л/хв. — 60-200
- Максимальний регульований потік, л/хв. — 50-170
- Максимальний тиск Бар. — 350
Регулятори витрати застосовуються в гідросистемах екскаваторів, навантажувачів, тракторів, в автомобілях для керування системами посилення керма, гальмами та підвіскою. Вони також можуть бути використані для регулювання швидкості конвеєрних стрічок, що переміщують продукцію на виробничих лініях.
Редукційні гідравлічні клапани
Редукційні гідроклапани, також відомі як клапани редуктори, є пристроями, що використовуються для контролю та регулювання тиску в гідравлічних системах. Їхнє основне призначення полягає в тому, щоб знижувати та підтримувати стабільний робочий тиск на виході, запобігаючи його перевищенню та забезпечуючи безпечну та ефективну роботу гідравлічного обладнання.
Тиск робочої рідини регулюється шляхом налаштування сили, з якою стискається пружина. Коли зусилля пружини на затворі більше тиску рідини, клапан залишається відкритим. Однак, як тільки тиск перевищує силу стиснутої пружини, затвор починає поступово закриватися, зменшуючи прохідний переріз клапана і тим самим знижуючи тиск.
Докладніше поговоримо про клапани прямої дії VRP та VRPRL.
Редукційний клапан прямої дії VRP дозволяє підтримувати постійний тиск на виході, незалежно від тиску на вході.
Технічні характеристики:
- Різьблення: G1/2”, G3/8”
- Тип монтажу: трубний
- Максимальна витрата, л/хв. — 30
- Максимальний тиск, Бар. — 350
- Діапазон налаштування тиску, Бар — 10-60; 35-180
Редуктор прямої дії із зворотним клапаном VRPR підтримує постійний вихідний тиск, незалежно від вхідного. Наявність зворотного клапана забезпечує вільне повернення оливи.
Технічні характеристики:
- Різьблення: G1/2”, G3/8”
- Тип монтажу: трубний
- Максимальна витрата, л/хв. — 30
- Максимальний тиск, Бар. — 350
- Діапазон налаштування тиску, Бар — 10-60; 35-180
Редукційні гідроклапани застосовуються в гідросистемах:
- промислового обладнання (пресове обладнання, верстати з ЧПУ та ін.);
- автомобілів (трансмісія, підсилювачі керма, гідравлічні підвіски);
- вантажопідйомного обладнання (вилочні навантажувачі, крани, підйомники).
Аварійні клапани
Аварійний клапан (клапан обриву, клапан розриву) — гідроапаратура, яка запобігає перевищенню допустимого робочого тиску в системі та аварійним ситуаціям у разі розриву трубопроводів.
Якщо в гідросистемі підвищується тиск до небезпечного рівня, клапан перекриває потік робочої рідини, а при розриві шланга — блокує масло.
Тепер дізнаємося про клапани розриву VUBA та VUBR.
Клапан односторонній з автоматичним блокуванням VUBA використовується для запобігання неконтрольованому спуску приводу у разі розриву трубопроводу. Збільшуючи швидкість потоку (реактивний потік), клапан спрацьовує, перекриваючи потік. Його рекомендується використовувати разом із клапаном регулювання потоку.
Технічні характеристики:
- Різьблення: G1/4”, G3/8”, G1/2”, G3/4”, G1”
- Тип монтажу: картриджний
- Максимальна витрата, л/хв. — 20-180
- Максимальний тиск, Бар. — 350
Клапани VUBA виготовляються із зовнішнім (MMF) та внутрішнім (MFF) різьбленням для монтажу в лінію поруч із приводом, а також з регульованим автоматичним блокуванням (DIN).
Клапан обриву із зовнішнім регулюванням VUBR не допускає неконтрольований спуск вантажу у разі пошкодження шлангу та витікання робочої рідини при обриві гідролінії. Він має зовнішній регулятор How, за допомогою якого регулюється швидкість потоку.
Технічні характеристики:
- Різьблення: G3/8”, G1/2”
- Тип монтажу: трубний
- Максимальна витрата, л/хв. — 40-70
- Максимальний тиск, Бар. — 300
Роздільники потоку
Дільники потоку (гідравлічні дільники) — важливі елементи гідравлічних систем, призначені для поділу потоку на два або більш рівні або попередньо задані потоки. Це дозволяє розподілити потужність та керування між різними пристроями та забезпечити синхронізацію руху в системі. Застосування дільників потоку особливо актуально в гідросистемах, де потрібний синхронний рух кількох гідроциліндрів або гідромоторів.
Дільник потоку DFL розділяє вхідну рідину на дві рівні частини, а у зворотному напрямку об’єднує її незалежно від зміни тиску, створеного приводами, та витрати. Він використовується, коли два однакових приводи, не з’єднаних механічно, що приводяться в дію одним і тим же насосом і регульовані одним і тим же розподільником, повинні рухатися синхронно.
Технічні характеристики:
- Різьблення: G3/8”, G1/2”, G3/4”, G1”
- Тип: дросельні (золотникові)
- Мінімальна витрата, л/хв. — 1-120
- Максимальна витрата, л/хв. — 3-150
- Номінальний робочий тиск, Бар.— 250
- Максимальний тиск, Бар. — 300
Гідравлічні крани-дивертори
Дивертор — це апаратура, яка використовується в гідросистемах для перемикання потоку робочої рідини між різними робочими елементами (гідроциліндри, гідромотори) або ділянками системи. Він забезпечує ефективне управління потоком оливи, дозволяючи здійснювати різні дії, такі як підйом та опускання вантажів, рух робочих органів машин та багато інших операцій
Крани-дивертори мають внутрішні клапани та канали, які дозволяють змінювати напрямок потоку рідини за допомогою керуючих елементів (важелі, кнопки або електронні сигнали). Коли керування активується, внутрішні клапани перемикаються, спрямовуючи потік рідини в потрібний напрямок, щоб виконати потрібну операцію.
Oleodinamica Marchesini виготовляє 3-х, 4-х та 6-лінійні дивертори з ручним керуванням типів DF, IF з відкритим та закритим центром.
3-ходовий дивертор DF 3 використовуються для відведення вхідного потоку до двох виходів. Зазвичай застосовується у гідросистемі для приєднання двох гідроциліндрів односторонньої дії.
Технічні характеристики:
- Різьблення: G3/8”, G1/2”, G3/4”, G1”
- Тип: з ручним керуванням
- Максимальна витрата, л/хв. — 60-200
- Максимальний тиск, Бар. — 220-300
6-лінійний кран-дивертор DF 6 складається з двох з’єднаних триходових перемикачів. Кожна із двох секцій виконує функцію відведення потоку від одного джерела до двох виходів. Дві секції керуються одночасно за допомогою одного важеля. Дивертор можна використовувати для керування двома приводами.
Технічні характеристики DF 6 аналогічні 3-лінійним диверторам.
4-ходовий дивертор IF 4 застосовуєть для реверсування потоку оливи з двох входів на два виходи. Його можна використовувати для керування приводами подвійної дії або для реверсу обертання гідродвигуна.
Технічні характеристики:
- Різьблення: G3/8”, G1/2”, G3/4”
- Тип: з ручним керуванням
- Максимальна витрата, л/хв. — 60-120
- Максимальний тиск, Бар. — 250-300
Висновок про регулюючу апаратуру
Регулююча апаратура є важливою складовою гідравлічних систем, що дозволяє підтримувати точний контроль над витратою рідини та тиском. Її принцип роботи, компоненти, типорозміри і універсальне застосування роблять її незамінною в різних галузях промисловості. Ефективно використовуючи регулюючі пристрої, підприємства можуть досягти оптимальної продуктивності та підвищеної безпеки.
Купити клапан тиску для вашої гідросистеми або інший регулюючий пристрій ви можете в нашому інтернет-магазині. У нас великий вибір якісної регулюючої апаратури. Ваші питання – наше рішення. Звертайтесь!
У нас діє 3 цінові діапазони: роздріб, гурт, дилерство!
Надаємо гарантію на наше обладнання: 1 рік.
МОЖЛИВА БЕЗКОШТОВНА ДОСТАВКА ПО УКРАЇНІ!
Купити регулюючу апаратуру:
- Запобіжні клапани, зворотні гідравлічні клапани, гальмівні клапани, редукційні та аварійні клапани;
- Гідравлічні замки;
- Гідравлічні дроселі;
- Регулятори витрати;
- Дільники потоку;
- Гідравлічні крани-дивертори.
На складі є всі модифікації даних пристроїв, а також аналоги виробництва країн ЄС, України, Туреччини.
Ціни (роздріб, опт, дилерство) можна дізнатися у наших спеціалістів.
Зателефонувати нам:
