Пневморозподільник 5Р2

Випускаються на вимоги ГОСТ 24679.

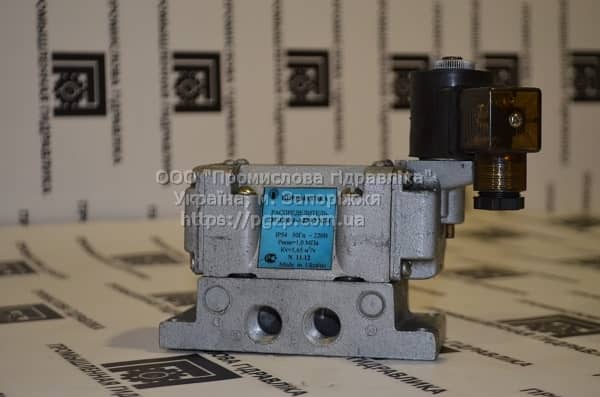

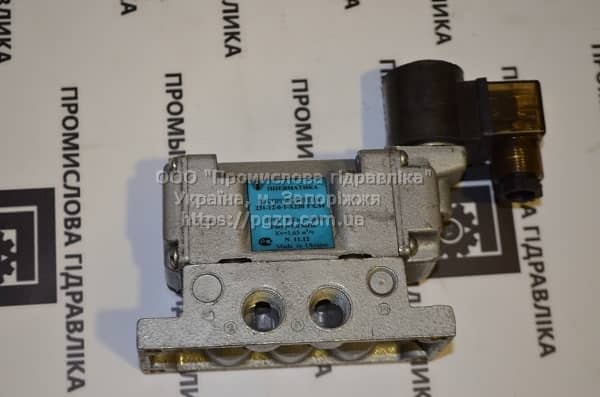

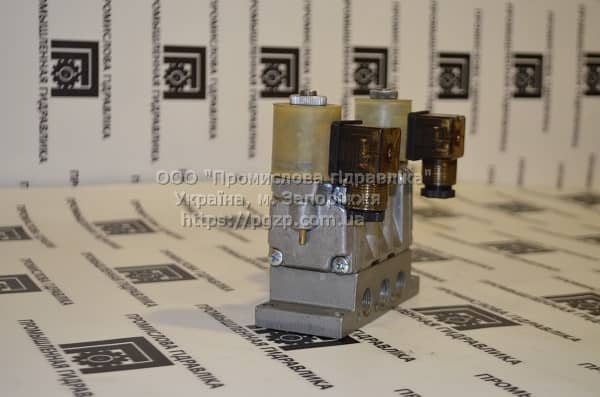

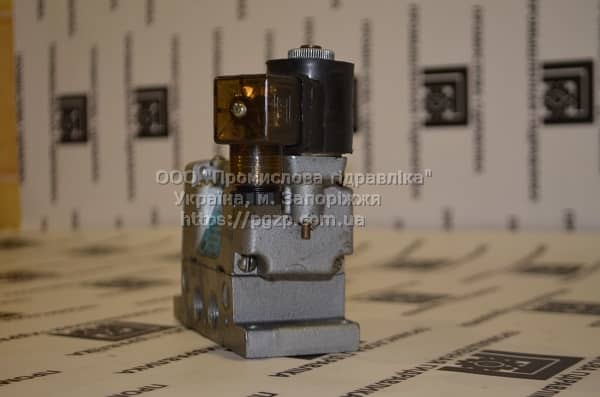

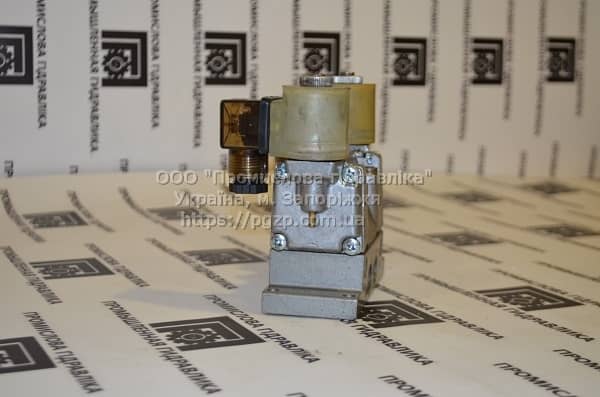

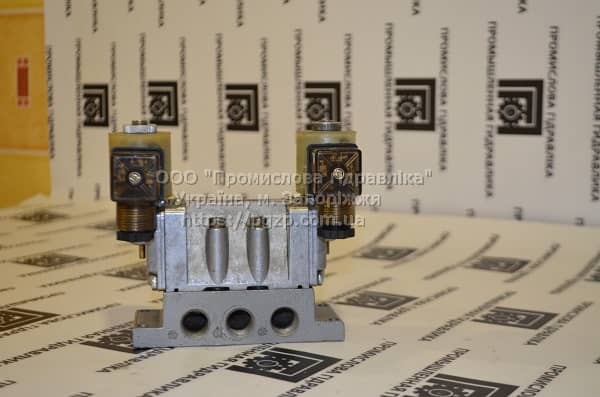

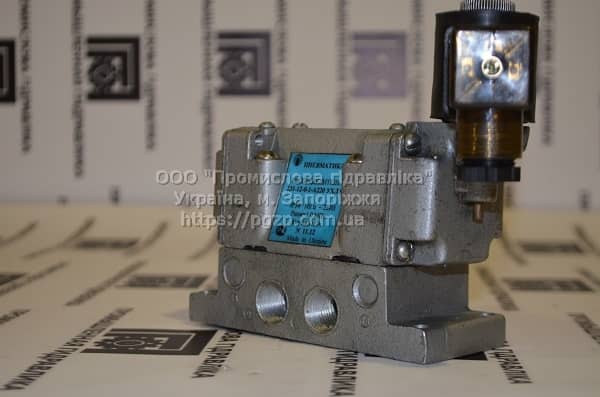

Пневморозподільник 5Р2 п’ятилінійний: опис виду характеристика

П’ятилінійний пневматичний розподільник серії 5Р2 — складний механізм, який як і інші підвиди пристрою відповідають за управління потоком стисненого повітря в приводі різної техніки.

Виготовлені для використання у верстатному устаткуванні.

Такий тип пристрою має два типи управління: електропневматичне та пневматичне.

Можуть випускатися з плитою для трубного монтажу, а також без неї для приєднання стикового до приводу техніки, в якій він встановлюється.

Пневматичні розподільники серії 5Р2 можуть випускатися у такому виконанні. В умовному позначенні вони відрізняються цифрами, а саме:

Позначення	Виконання розподільника
211	Двопозиційний пристрій, який має одностороннє пневмо управління з пневматичним поверненням.
212	Двопозиційний апарат має двостороннє пневмо управління.
213	Двопозиційний механізм, який має одностороннє пневматичне керування та пружинне повернення.
231	Двопозиційний механізм з одностороннім, електропневматичним керуванням з ручним дублюванням і пневмоповерненням.
232	Двопозиційний пристрій з двостороннім електропневматичним керуванням, а також ручним дублюванням.
233	Двохпозиційний пристрій з одностороннім електричним керуванням та ручним дублюванням.
311	Трипозиційний апарат, який має двосоронне пневматичне керування. Повернення до середнього становища — пружинне.
331	Трипозиційний механізм має двостороннє електропневматичне керування. Пружинне повернення до середнього становища.

Увага! Пневматичний розподільник з виконанням 231, 232, 233, 331 має безліч різновидів, за вольтажом може бути А220, А110, Д24.

Характеристика всіх моделей 5Р2:

Скорочення у таблиці:

Модель – мод.
Умовний прохід – ум. пр.
Тиск – тиск.
Пропускна спроможність – проп. сп.
Час спрацьовування – ч. сп.
Число спрацьовування – чис. сп.

Мод.	ум. пр., мм	Тиск. (хв. / макс.), МПа	Проп. сп, м3/г	Ч. сп, с	Чис. сп, 1/с	Вага, кг
5Р2 211-02-0/ …12-0	10	0.1/ 1.0	1.65	0.08	12	0.7/ 0.1
5Р2 212-02-0/ …12-0						0.6/0.9
5Р2 213-02-0/ …12-0						0.9/1.0
5Р2 231-02-0-1/…12-0						0.9/1.2
5Р2 232-02-0-1/…12-0						1.0/1.3
5Р2 233-02-0-1/…12-0						0.9/1.3
5Р2 311-02-0/…12-0						0.9/1.2
5Р2 331-02-0-1/…12-0						1.1/1.4

Пневматичний розподільник 5Р2: плюси застосування:

Може працювати як на найнижчих температурах, так і на високих.
Створений за всіма стандартами та відповідає всім вимогам.
Забезпечує безпеку та не дозволяє потрапляти із зовнішнього середовища частинок у систему.
При виході з ладу котушки немає потреби, як розбір всього механізму.
Якісне виробництво тим самим говорить про тривалу роботу без поломок.

Існує безліч різновидів пневматичних розподільників. Якщо йдеться про виробниче обладнання, то найчастіше в них встановлюють п’ятилінійні пневматичні розподільники типу 5Р2.
