Масляний гідронасос (генератор гідравлічної енергії) є базовим силовим агрегатом будь-якої об’ємної гідросистеми. Його ключова фізична функція полягає у перетворенні механічної енергії приводного вала (від електродвигуна або двигуна внутрішнього згоряння) в енергію потоку робочої гідравлічної рідини з необхідними параметрами витрати та тиску. Зниження об’ємного коефіцієнта корисної дії (ККД) гідронасоса неминуче призводить до порушення кінематики виконавчих механізмів: критичного падіння швидкості переміщення штоків гідроциліндрів, зниження крутного моменту гідромоторів під навантаженням та загального перегріву гідросистеми через внутрішнє дроселювання рідини.
Капітальний ремонт масляних гідронасосів: технологія прецизійного відновлення об’ємних гідромашин промислового та мобільного призначення
Компанія «ПГЗП» спеціалізується на глибокому інструментальному дефектуванні, прецизійному відновленні та стендовому калібруванні масляних гідронасосів високого тиску. Ми обслуговуємо верстатний парк промислових підприємств, металургійні комбінати, а також будівельну, дорожню, лісозаготівельну та сільськогосподарську спецтехніку. Наша компанія категорично не проводить ремонт водяних помп, свердловинного обладнання та агрегатів для санітарно-технічних комунікацій. Експертиза ПГЗП зосереджена виключно на силових масляних машинах, що функціонують у діапазоні робочих тисків від 150 до 500 бар.
Зараз передзвонимо:
Класифікація та архітектура гідронасосів: специфікація техніки та брендів
Технологія механічного відновлення безпосередньо залежить від кінематичної схеми агрегату. Виробничі потужності та верстатний парк ПГЗП дозволяють виконувати капітальний ремонт наступних типів роторно-обертальних гідромашин:
Аксіально-поршневі гідромашини (з похилим диском та блоком циліндрів) Це найпоширеніша база силової гідравліки, розрахована на тиск до 400–450 бар. Робота з ними вимагає найвищої кваліфікації:
- Мобільна спецтехніка: відновлюємо насоси гідростатичних трансмісій (ГСТ) для зернозбиральних комбайнів (John Deere, Claas, New Holland), важких екскаваторів (JCB, CAT, Volvo, Komatsu), фронтальних навантажувачів, а також насоси змінної продуктивності для інтелектуальних систем Load Sensing на енергонасичених тракторах (Fendt, Case IH).
- Промислова гідравліка: агрегати для індустріальних пресів, установок безперервного розливання сталі (УБРС), де критично важлива стабільна робота в режимі підтримання постійного тиску (Pressure Control).
- Бренди: Bosch Rexroth, Sauer Danfoss (серії 90, H1P), Kawasaki (серія K3V), Linde (HPR, HPV), Parker, Eaton, а також вітчизняні аналоги серій 310, 313, 321. Обов’язковим етапом для регульованих насосів є калібрування вузлів гідроавтоматики: регуляторів тиску (DR), LS-компенсаторів та механізмів зміни кута нахилу похилого диска (люльки).
- Пластинчасті (шиберні або лопатеві) промислові гідронасоси Працюють у діапазоні тисків до 160–210 бар. Широко застосовуються у гідроприводах металорізальних верстатів, пресах для макулатури, термопластавтоматах (ТПА) для лиття пластмас та стаціонарних маслостанціях завдяки низькому рівню аеродинамічного шуму та мінімальній пульсації потоку. Ми відновлюємо агрегати вітчизняних серій (НПл, БГ12, Г12), а також продукцію стандартів Vickers, Denison та Yuken. Технологічний цикл включає плоске шліфування еліптичного профілю статорних кілець, фрезерування пазів ротора та встановлення комплекту нових високоміцних шиберів із легованих сталей.
- Радіально-поршневі (ексцентрикові) насоси Специфічні агрегати екстремально високого тиску (серії 50НР, 50НС, НРМ, НА), здатні стабільно генерувати тиск до 600–700 бар за порівняно невеликої витрати. Вони є безальтернативним джерелом живлення для важкого ковальсько-пресового обладнання, металургійних гільйотин, гідравлічних затискних систем та випробувальних стендів. Їхнє відновлення вимагає високоточної обробки масивних ексцентриків та філігранного притирання зворотних нагнітальних клапанів.
- Шестеренні гідронасоси (НШ) Агрегати із зовнішнім або внутрішнім зачепленням шестерень (робочий об’єм від 4 до 100 куб.см/об, тиск до 250–280 бар). Масово використовуються в агротехніці, як насоси підживлення в системах ГСТ, контурах пілотного керування екскаваторів, а також у міні-станціях (наприклад, для автомобільних гідробортів). Обслуговуємо насоси в алюмінієвих та чавунних корпусах брендів Bosch Rexroth, Sauer Danfoss, Marzocchi, Casappa, Vivoil, Caproni, Hydro-pack. Ремонт включає розточування посадкових колодязів, шліфування торцевих поверхонь шестерень та підбір нових антифрикційних компенсуючих пластин.
- Ручні плунжерні гідравлічні помпи Автономні генератори тиску (наприклад, брендів Enerpac, Enerpred), що використовуються для живлення промислового гідроінструменту (домкратів, знімачів) або інтегруються як дублюючий аварійний контур у мобільній техніці для безпечного опускання робочих органів.
Ми в Запоріжжі:
Ремонт гідронасосів: Інженерний регламент механообробки прецизійних вузлів
Падіння об’ємної подачі рідини найчастіше є наслідком абразивного зносу (через контаміноване масло), кавітаційної ерозії деталей або масляного голодування. На виробничій базі ПГЗП реалізовано жорсткий алгоритм механічної реставрації внутрішніх пар тертя:

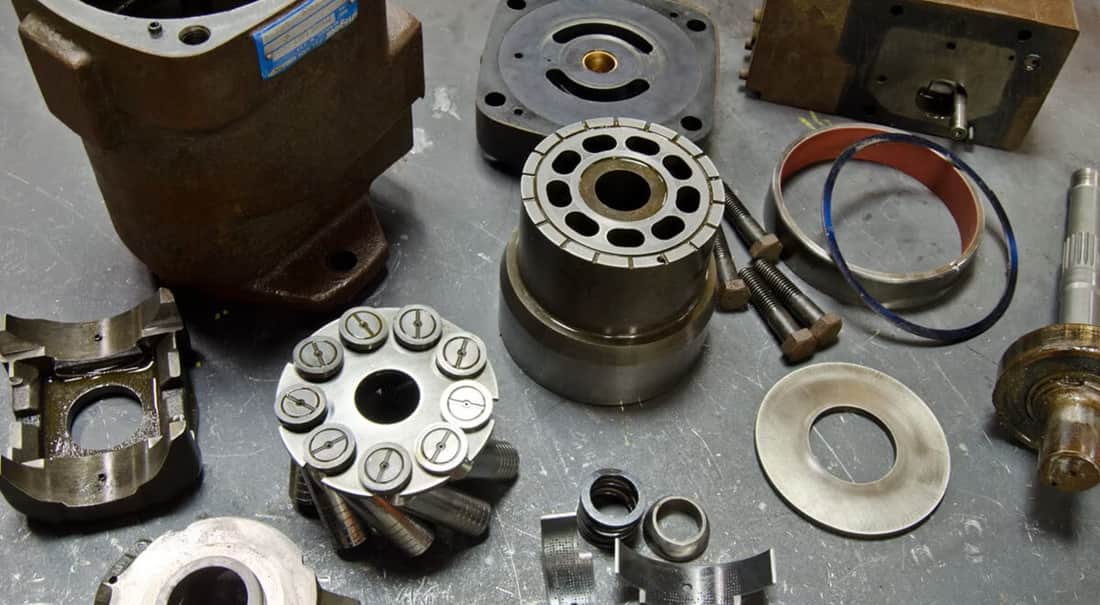

- Відновлення роторно-поршневих груп (РПГ): виявлення мікрозадирок та еліпсності циліндрів за допомогою повірених нутромірів. Виконується заміна зношених плунжерів, латунних башмаків, сферичних опор та сепараторів. При критичному діаметральному зносі блоку циліндрів роторна група змінюється в зборі на оригінальну.
- Притирання розподільних шайб (лінз): пошкодження у зоні гідростатичного розвантаження між обертовим блоком циліндрів і нерухомою лінзою є головною причиною перетікань рідини в картер. Відновлення геометрії здійснюється шляхом алмазного притирання цих біметалевих поверхонь на прецизійних довідних верстатах. Досягається показник шорсткості Ra 0,08–0,1 та абсолютна площинність до 0,005 мм.
- Приводні вали та підшипникові опори: дефектоскопія вала, відновлення зрізаних шліців або виготовлення нового вала з конструкційних сталей із ТВЧ-загартуванням. Проводиться безальтернативна заміна всіх підшипників на вироби промислового класу (SKF, FAG, INA, Timken) із заданим тепловим зазором.
- Еластомери та ущільнення: монтуються посилені армовані касетні манжети вала з термостійкого фторкаучуку (FKM/Viton), що витримують гідроудари дренажної магістралі. Оновлюються всі статичні кільця (O-ring) та опорні елементи з PTFE.
Зателефонувати інженеру:
Реставрація гідронасосів: метрологічний контроль та динамічні стендові випробування
У технічному центрі ПГЗП виключено практику ремонту складних гідравлічних агрегатів без об’єктивного інструментального контролю. Кожен відремонтований масляний гідронасос проходить цикл динамічних випробувань на комп’ютеризованому гідравлічному стенді. Програма випробувань включає:
- Перевірку всмоктувальної здатності: контроль вакуумметричного тиску на вході для запобігання кавітаційним явищам.
- Обкатку на холостому ходу: для плавного притирання та стабілізації температурного режиму поверхонь ковзання.
- Ступінчасте навантаження: дроселювання потоку до номінального та пікового робочого тиску (до 450–500 бар залежно від типу насоса).
- Зняття витратно-напірної Q-p характеристики: фіксація фактичної об’ємної подачі гідравлічної рідини (у літрах за хвилину) залежно від рівня опору у напірній магістралі.
- Вимірювання об’єму витоків: фіксація об’єму рідини, що відводиться у дренажну лінію (не повинно перевищувати 3-5% від номінальної витрати), та постійний контроль нагрівання корпусу.
Агрегат передається замовнику виключно за умови, що його фактичний об’ємний ККД та гідродинамічні параметри повністю відповідають жорстким допускам заводу-виробника.
Ремонт гідравлячних масляних насосів: індикатори зносу та інженерний підхід до експлуатації
Поява нехарактерного високочастотного кавітаційного шуму, надмірне нагрівання корпусу насоса (понад 70–80 °C), стійка аерація (спінювання гідравлічної рідини в баку) або значне падіння швидкості спрацьовування робочих органів машини під навантаженням — це прямі фізичні індикатори критичного зносу генератора потоку.
Продовження експлуатації машини з такими параметрами неминуче призведе до генерації металевої стружки. Цей абразив контамінує всю масляну систему та виведе з ладу прецизійну розподільну апаратуру, що закінчиться каскадним руйнуванням усієї гідравліки машини. Крім того, наголошуємо на важливості правильного пусконалагодження: перед першим запуском після ремонту корпус насоса обов’язково має бути заповнений чистою гідравлічною рідиною, а запобіжні клапани системи — коректно налаштовані.
Для запобігання критичним аваріям, розрахунку рентабельності відновлення або замовлення інструментального дефектування — звертайтеся до технічного відділу компанії «ПГЗП». Ми забезпечимо суворе дотримання технологій та науково обґрунтоване повернення номінальних параметрів вашого гідравлічного обладнання.
