Сливные гидравлические фильтры представляют собой устройства, предназначенные для очистки рабочей жидкости от механических примесей путем ее фильтрации.
Они монтируются в нижней точке гидравлической системы и подключаются к сливной линии.
Установка фильтров в гидросистему позволяет значительно уменьшить износ компонентов, продлить срок службы оборудования и повысить общую надежность работы.
Конструкция сливных фильтров может варьироваться в зависимости от типа гидравлической системы и требований к чистоте рабочей жидкости.
В данной статье мы рассмотрим конструктивные особенности, технические характеристики возвратных фильтров и фильтроэлементов MP Filtri.
Фильтры возвратной линии серий MPF и MPFX
Компания MP Filtri производит фильтры MPF, MPFX следующих типоразмеров: MPF020, MPF(X)030, MPF(X)100, MPF(X)104, MPF(X)110, MPF(X)181, MPF(X)182, MPF(X)184, MPF(X)191, MPF(X)192, MPF(X)194, MPF(X)400, MPF(X)410, PF(X)450-451, MPF(X)750, MPF0301AG1P25NBP01 (1/2″) 8 бар./ 65 л., MPF1001AG2P25NBP01 (3/4″) 8 бар./ 94 л., MPF1002AG2P25NBP01 (3/4″) 8 бар./ 120 л., MPF1002AG3A25HBP01 (1″) 8 бар./ 95 л., MPF1004AG3P01 (корпус) (1″) 8 бар./ 180-200 л., MPF1004AG3A25HBP01 (1″) 8 бар./ 195 л., MPF1811AG1P10NBP01 (1 1/4″) 8 бар./ 280 л., MPF1811AG1P25NBP01 (1 1/4″) 8 бар./ 295 л., MPT1011SAG1P25BP01 (3/4″) 8 бар./ 94 л..
Это серия возвратных фильтров для защиты гидробака от загрязнения системы. Они крепятся непосредственно к баку в погруженном или полупогруженном положении.
MPFX — это линейка специальных фильтров с антистатическими свойствами, разработанная для решения проблемы электростатического разряда внутри гидравлических фильтров.
Фильтры серий MPF и MPFX используются в гидросистемах, максимальное рабочее давление которых составляет до 8 Бар, расход — 7-900 л/мин и рабочая температура — от -25 °C до +110 °C.

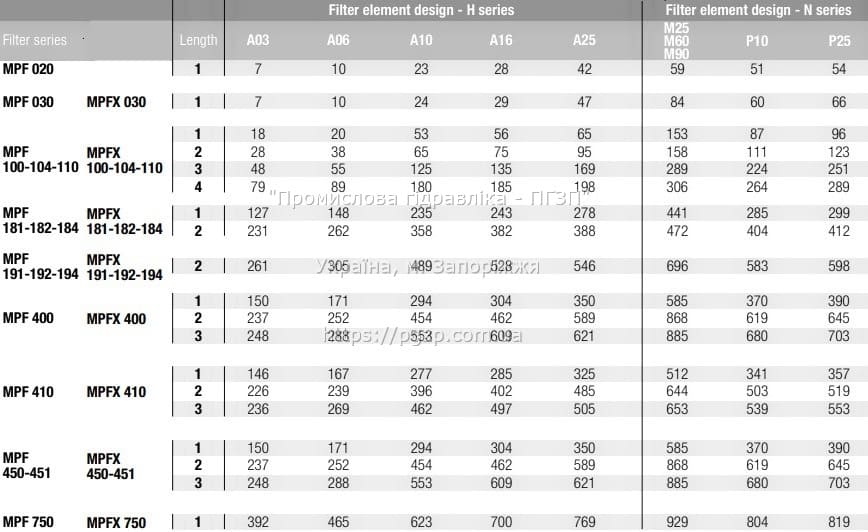

В таблице приведена пропускная способность фильтров MPF, MPFX.
Материалы фильтра:
- головка — алюминий;
- крышка — полиамид или алюминий;
- чаша — полиамид;
- уплотнение — NBR или FPM.
Доступные опции для серий MPF и MPFX:
- соединения с внутренней резьбой до 2” и фланцевые соединения до 2”;
- перепускной клапан, встроенный в фильтрующий элемент, для сброса избыточного перепада давления на фильтрующем материале;
- 2, 3 или 4 крепежных отверстия для установки для различных поверхностей гидробака;
- уплотнительное кольцо или плоское уплотнение для различных поверхностей бака;
- масляный щуп для легкой проверки уровня жидкости в резервуаре (продается отдельно);
- удлинительная трубка для использования в глубоких резервуарах (продается отдельно);
- диффузор для снижения риска аэрации, пенообразования и шума
- (продается отдельно);
- пробка для заливного отверстия для заливки очищенной жидкости в бак без дополнительного подключения;
- визуальные, электрические и электронные индикаторы засорения.
Для серии MPFX также доступны:
- интерфейсное соединение MYclean для защиты продукта от неоригинальных запасных частей;
- внешнее защитное покрытие для оптимизации потока через элемент и сохранения эффективности элемента при неправильном обращении.
Данные фильтры комплектуются фильтроэлементами типа N или H, которые могут быть изготовлены из фиброволокна (3, 6, 10, 16, 25 мкм), металлической сетки (25, 60, 90 мкм) или бумаги, пропитанной смолой (10, 25 мкм). Фильтрующий элемент для MPFX имеет многоугольную форму и специальное уплотнение, что требует использования только оригинальных запасных частей.
У нас действует 3 ценовых диапазона: розница, опт, дилерство!
Предоставляем гарантию на оборудование: 1 год.
ВОЗМОЖНА БЕСПЛАТНАЯ ДОСТАВКА ПО УКРАИНЕ!
Фильтры сливные и фильтрующие элементы MP Filtri:
- MPF020, MPF(X)030, MPF(X)100, MPF(X)104, MPF(X)110, MPF(X)181, MPF(X)182, MPF(X)184, MPF(X)191, MPF(X)192, MPF(X)194, MPF(X)400, MPF(X)410, PF(X)450-451, MPF(X)750
На складе в наличии есть все модификации данных устройств, а также аналоги производства стран ЕС, Украины, Турции.
Габаритные и присоединительные размеры фильтров серии MPF, MPFX

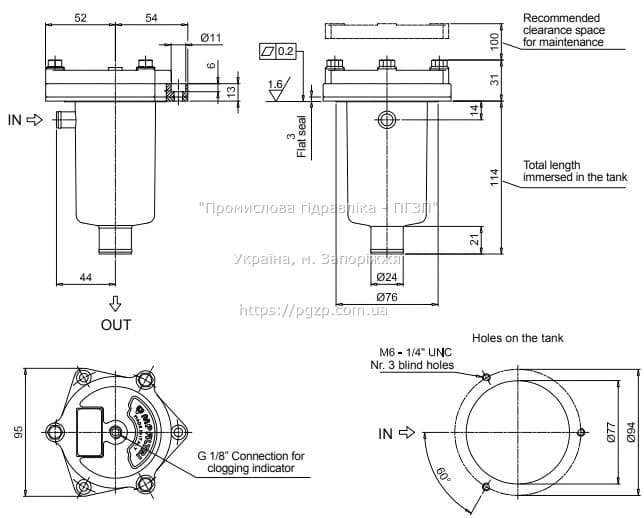

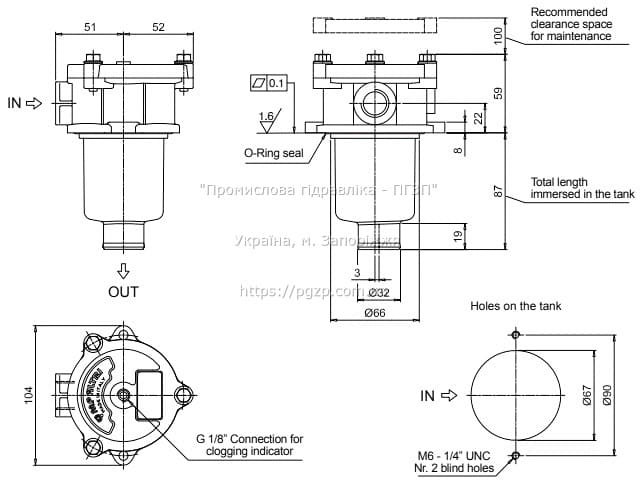

MPF 020
MPF 030

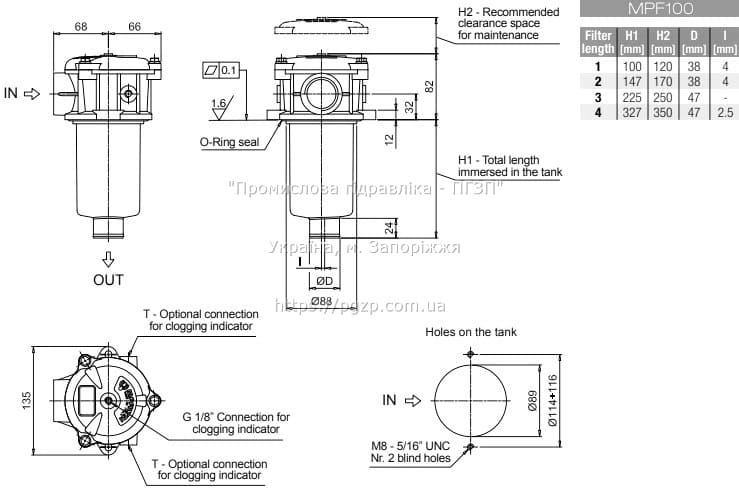

MPF 100

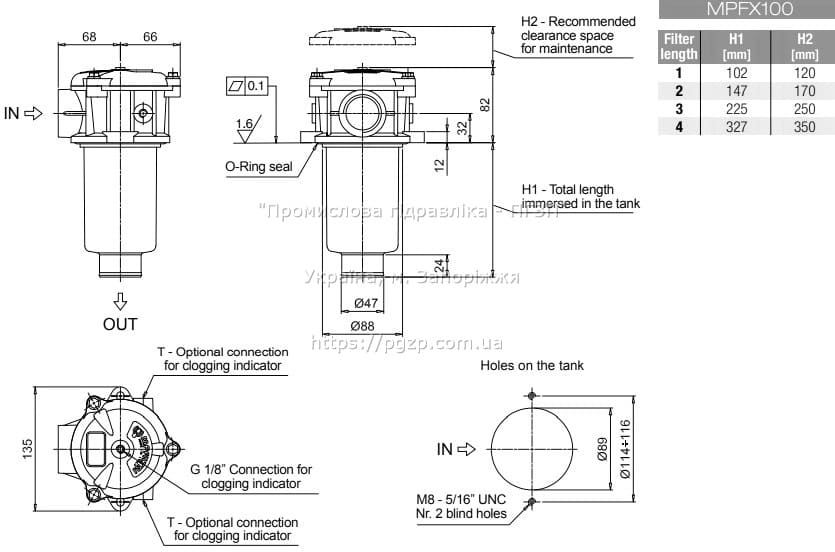

MPFX 100

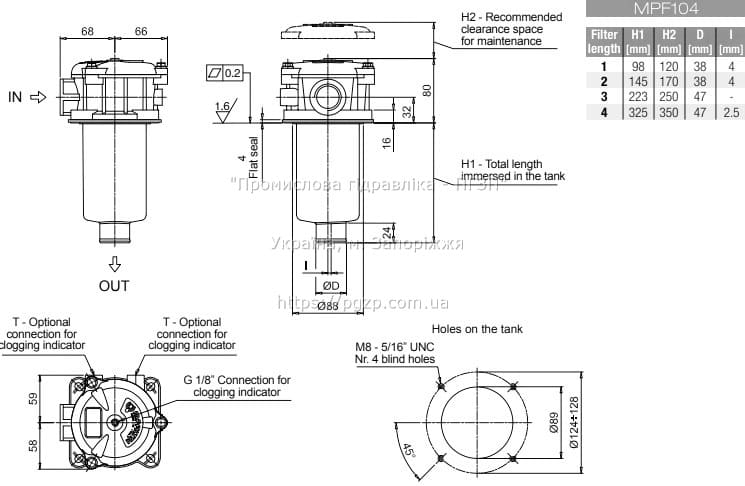

MPF 104

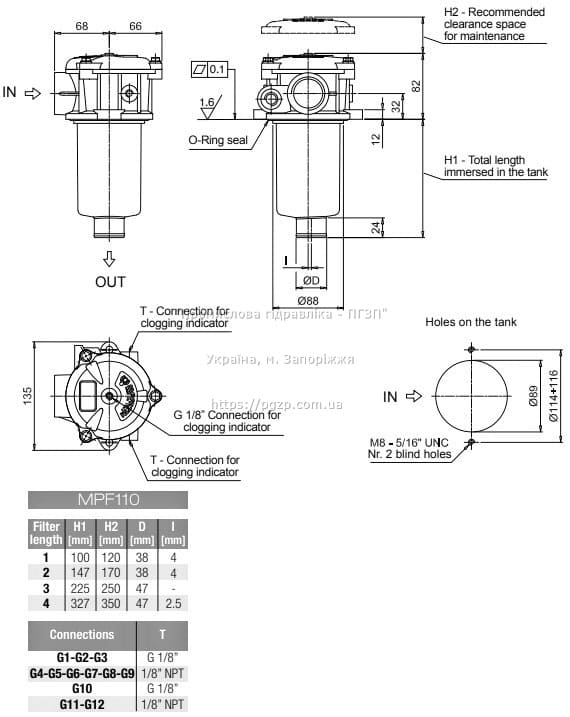

MPF 110

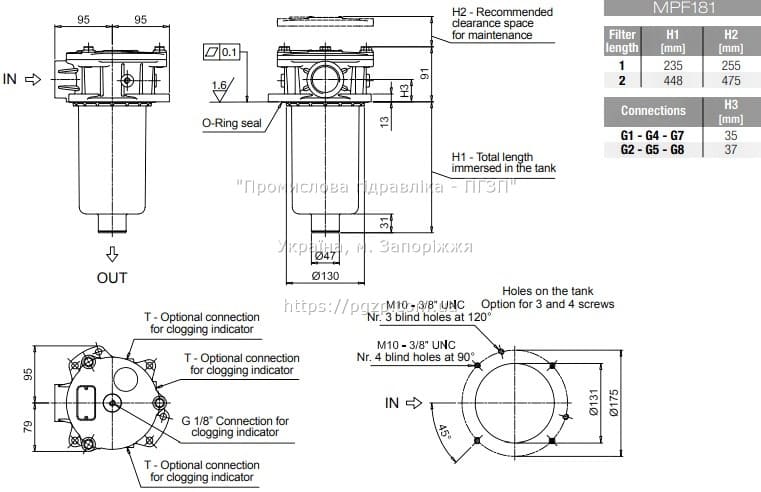

MPF 181

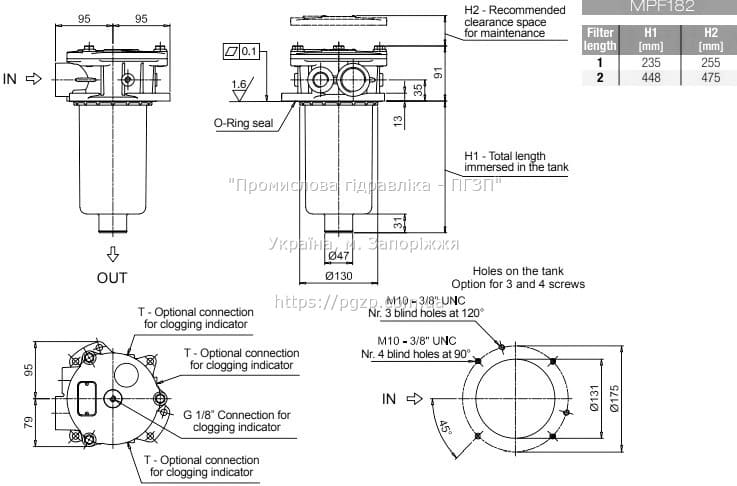

MPF 182

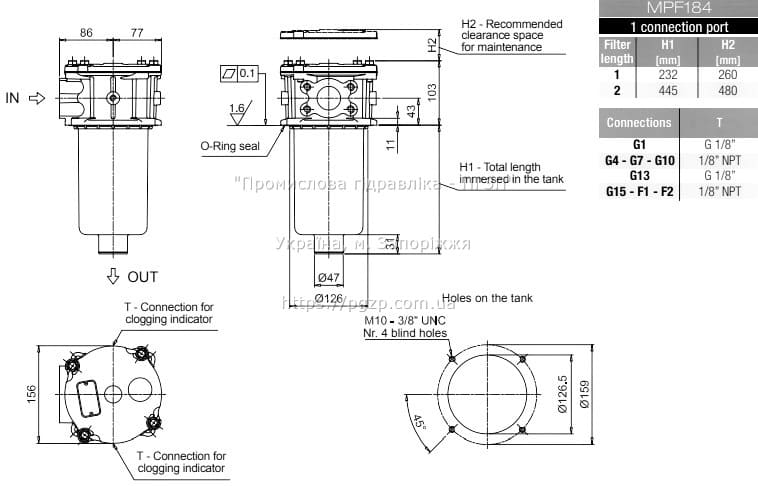

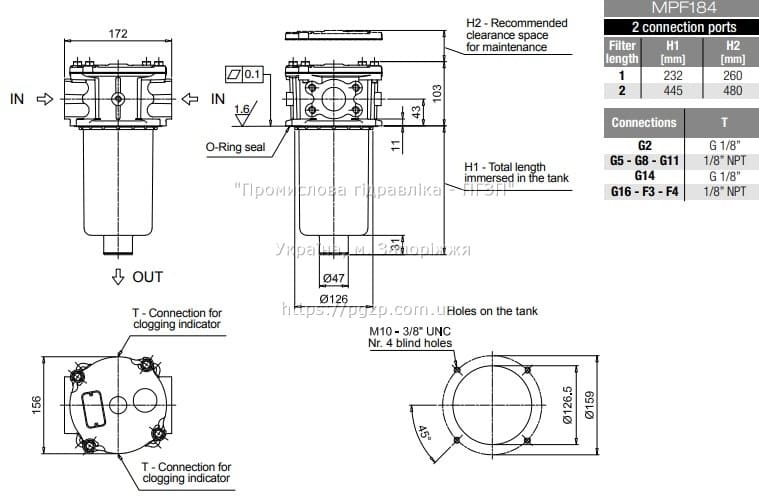

MPF 184

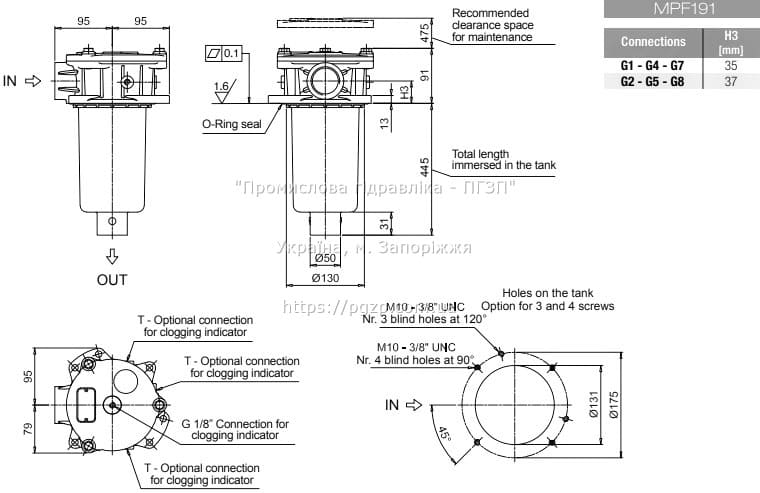

MPF 191

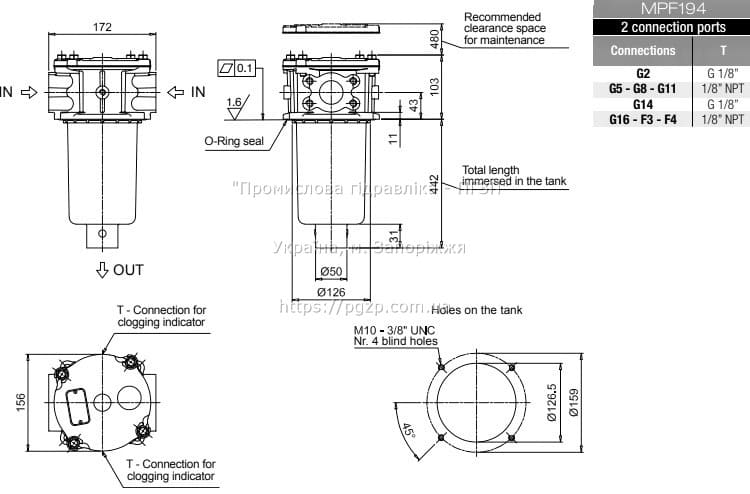

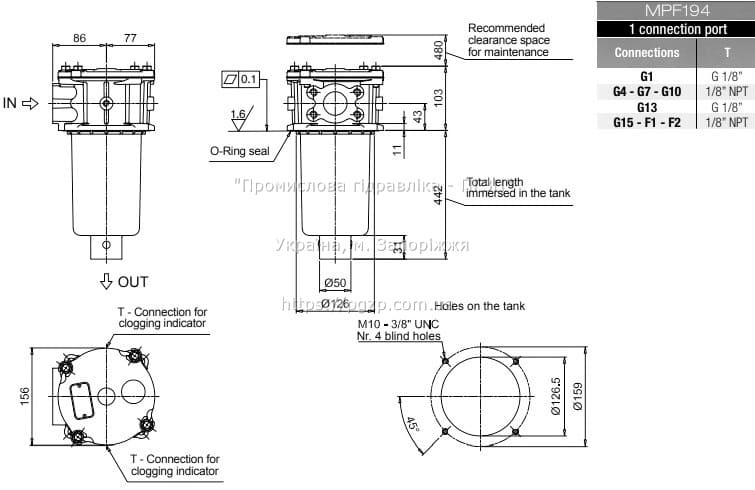

MPF 194

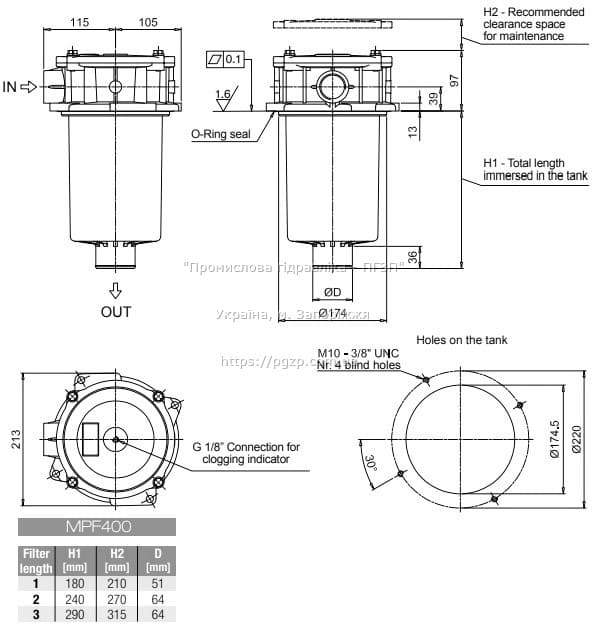

MPF 400

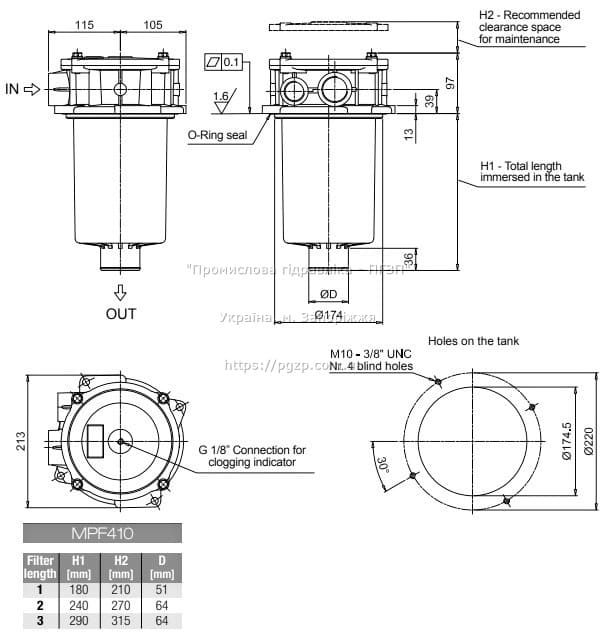

MPF 410

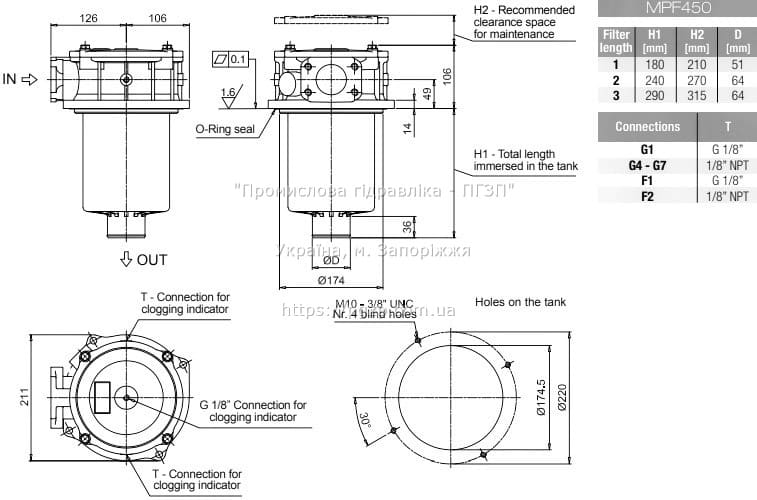

MPF 450

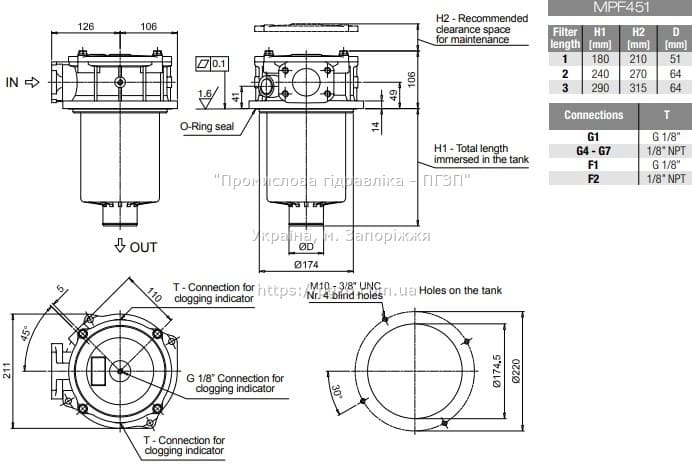

MPF 451
MPF 750
Фильтрующие элементы MF и MFX
Компания MPFiltri для фильтров MPF выпускает картриджи MF020, MF030, MF100, MF180, MF190, MF400, MF750 различных длин (от 1 до 4).
Основные наименования:
- 8MF0301P10NBP01 (CR091C10),
- 8MF0301P25NBP01 (CR091C25),
- 8MF0301A10HBP01 (CR091F10),
- 8MF1001P10NBP01 (CR111C10),
- 8MF1001P25NBP01 (CR111C25),
- 8MF1002A25HBP01 (CR112F25),
- 8MF1002P10NBP01 (CR112C10),
- 8MF1002P25NBP01 (CR112C25),
- 8MF1003P25NBP01 (CR113C25),
- 8MF1003A25HBP01 (CR113F25),
- 8MF1004A25HBP01 (CR114F25),
- 8MF1004A10HBEP01 (CR114F10),
- 8MF1004P10NBEP01 (CR114C10),
- 8MF1801P10NBP01 (CR171C10),
- 8MF1801P25NBP01 (CR171C25),
- 8MF1801A10HBP01 (CR171F10),
- 8MF1802A10HBP01 (CR172F10),
- 8MF1802A25HBP01 (CR172F25).
Эти фильтроэлементы могут быть изготовлены из неорганической микрофибры (степень фильтрации 3, 6, 10, 16, 25 µm), проволочной сетки (25, 60, 90 µm) или бумаги, пропитанной смолой (10, 25 µm).
Варианты уплотнений — NBR и FPM.
Производитель предлагает картриджи MF типа «N» и «H» с перепадом давления 10 Бар.

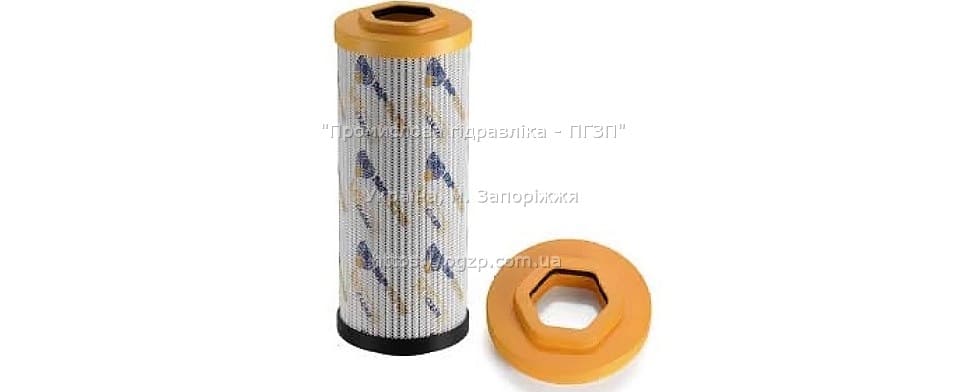

Для фильтров серии MPFX производятся фильтрующие элементы MFX многоугольной формы со специальным уплотнением.
Это MFX 030, MFX 100, MFX 180, MFX 400, MFX 750.
Данные картриджи производятся двух типов «N» и «H» разной длины из микроволокна с фильтрационной способностью 3, 6, 10, 16 и 25 микрон, из металлической сетки с размером ячеек 25, 60 и 90 микрон, либо из бумаги, пропитанной смолой, с фильтрацией 10 и 25 микрон.
Доступные варианты уплотнений — NBR и FPM.
Фильтрующие элементы CS, CW баночных фильтров MPS
Навинчиваемые фильтры серии MPS со сменными картриджами предназначены для очистки гидравлической жидкости в экономичном промышленном оборудовании, а также в системах мобильной сельскохозяйственной и строительной техники. Эти фильтры можно устанавливать в обратные и всасывающие магистрали, включая линии с давлением до 12 Бар.
Картриджи CS, CW предназначены для фильтров MPS. Они выпускаются следующих типоразмеров: CS 050, CS 070, CS 100, CS 150, CW 050, CW 070, CW 100, CW 150. Фильтроэлементы CW одновременно удаляют воду из масла и фильтруют его. Выполнение этой функции обеспечивают водопоглощающие полимеры, которые могут удерживать воду в объеме, превышающем их собственный вес в 800 раз. Водоудерживающая способность CW 050 составляет 240 мл, CW 150 — 788 мл.
Картриджи CS и CW изготавливаются из оцинкованной окрашенной стали, а фильтрующий материал доступен в трех вариантах: микроволокно (3, 6,10 и 25 мкм), металлическая сетка (25, 60, 90 мкм) и бумага с пропиткой (10, 25 мкм). Уплотнения NBR. Фильтроэлементы CS 050-070 имеют резьбу G 3/4”, CS 100-150 — G 1 1/4”, CW 050-070 — 1”, CW 100-150 — 1 1/2”.

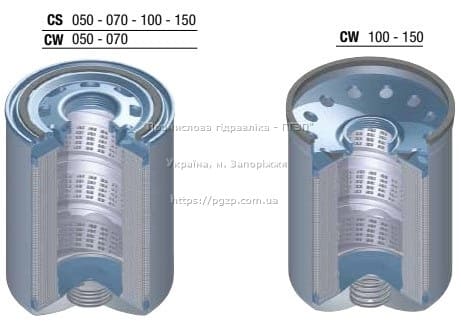

Строение картриджей CS и CW
Указатели загрязнения для сливных фильтров
- Указатель BVR14P01 визуальный до 10 бар.,
- Указатель BVA14P01 визуальный до 10 бар.,
- PE1 электроконтактный NO 1,3 бар,
- PE2 электроконтактный NC 1,3 бар,
- PE3 электроконтактный 2в1 1,3 бар.
Сливные фильтры MP Filtri серий MPF и MPFX — это высокоэффективное решение для тонкой очистки гидравлических жидкостей от загрязнений. Широкий спектр пропускной способности и возможность выбора различных фильтрующих элементов MF, MFX, CS, CW позволяют подобрать фильтр под любые рабочие условия. Благодаря своей конструкции, фильтры обеспечивают минимальные потери давления и высокую эффективность фильтрации, что положительно сказывается на работе гидравлической системы в целом.
