Зливні гідравлічні фільтри є пристроями, призначеними для очищення робочої рідини від механічних домішок шляхом її фільтрації.
Вони монтуються в нижній точці гідравлічної системи та підключаються до зливної лінії.
Встановлення фільтрів у гідросистему дозволяє значно зменшити знос компонентів, продовжити термін служби обладнання та підвищити загальну надійність роботи.
Конструкція зливних фільтрів може змінюватись в залежності від типу гідравлічної системи та вимог до чистоти робочої рідини.
У цій статті ми розглянемо конструктивні особливості, технічні характеристики зворотних фільтрів і фільтроелементів MP Filtri.
Фільтри зворотної лінії серій MPF та MPFX
Компанія MP Filtri виробляє фільтри MPF, MPFX наступних типорозмірів: MPF020, MPF(X)030, MPF(X)100, MPF(X)104, MPF(X)110, MPF(X)181, MPF(X)182, MPF(X)184, MPF(X)191, MPF(X)192, MPF(X)194, MPF(X)400, MPF(X)410, PF(X)450-451, MPF(X)750.
Це серія фільтрів для захисту гідробака від забруднення системи. Вони кріпляться безпосередньо до бака у зануреному або напівзануреному положенні.
Основні найменування: MPF0301AG1P25NBP01 (1/2″) (Тиск: 8 бар., Літраж: 65 л.), MPF1001AG2P25NBP01 (3/4″) (8 бар, 94 л.), MPF1002AG2P25NBP01 (3/4″)(8 бар, 120 л.), MPF1002AG3A25HBP01 (1″)(8 бар, 95 л.), MPF1004AG3P01 (корпус) (1″)(8 бар, 180-200 л.), MPF1004AG3A25HBP01 (1″)(8 бар, 195 л.), MPF1811AG1P10NBP01 (1 1/4″)(8 бар, 280 л.), MPF1811AG1P25NBP01 (1 1/4″)(8 бар, 295 л.), MPT1011SAG1P25BP01 (3/4″)(8 бар, 94 л.).
MPFX — це лінійка спеціальних фільтрів з антистатичними властивостями, розроблена для вирішення проблеми електростатичного розряду всередині гідравлічних фільтрів.
Фільтри серій MPF та MPFX використовуються в гідросистемах, максимальний робочий тиск яких становить до 8 Бар, витрата — 7-900 л/хв та робоча температура — від -25 °C до +110 °C.

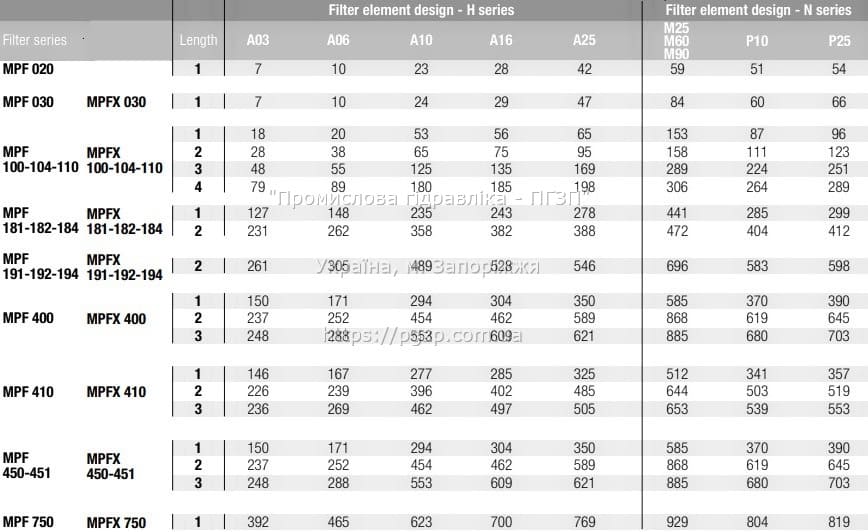

У таблиці наведено пропускну здатність фільтрів MPF, MPFX.
Матеріали фільтра:
- голівка — алюміній;
- кришка — поліамід або алюміній;
- чашка — поліамід;
- ущільнення — NBR або FPM.
Доступні опції для серій MPF та MPFX:
- з’єднання з внутрішнім різьбленням до 2” та фланцеві з’єднання до 2”;
- перепускний клапан, вбудований у фільтруючий елемент, для скидання надлишкового перепаду тиску на матеріалі, що фільтрує;
- 2, 3 або 4 кріпильні отвори для установки для різних поверхонь гідробака;
- кільце ущільнювача або плоске ущільнення для різних поверхонь бака;
- масляний щуп для легкої перевірки рівня рідини у резервуарі (продається окремо);
- подовжувальна трубка для використання у глибоких резервуарах (продається окремо);
- дифузор для зниження ризику аерації, піноутворення та шуму
- (продається окремо);
- пробка для заливного отвору для заливки очищеної рідини у бак без додаткового підключення;
- візуальні, електричні та електронні індикатори засмічення.
Для серії MPFX також доступні:
- інтерфейсне з’єднання MYclean для захисту продукту від неоригінальних запасних частин;
- зовнішнє захисне покриття для оптимізації потоку через елемент та збереження ефективності елемента у разі неправильного звернення.
Дані фільтри комплектуються фільтроелементами типу N або H, які можуть бути виготовлені з фіброволокна (3, 6, 10, 16, 25 мкм), металевої сітки (25, 60, 90 мкм) або паперу, просоченої смолою (10, 25 мкм). Фільтруючий елемент для MPFX має багатогранну форму та спеціальне ущільнення, що потребує використання лише оригінальних запасних частин.
У нас діє 3 цінові діапазони: роздріб, гурт, дилерство!
Надаємо гарантію на наше обладнання: 1 рік.
МОЖЛИВА БЕЗКОШТОВНА ДОСТАВКА ПО УКРАЇНІ!
Фільтри зливні та фільтруючі елементи MP Filtri:
- MPF020, MPF(X)030, MPF(X)100, MPF(X)104, MPF(X)110, MPF(X)181, MPF(X)182, MPF(X)184, MPF(X)191, MPF(X)192, MPF(X)194, MPF(X)400, MPF(X)410, PF(X)450-451, MPF(X)750
На складі є всі модифікації даних пристроїв, а також аналоги виробництва країн ЄС, України, Туреччини..
Ціни (роздріб, опт, дилерство) можна дізнатися у наших спеціалістів.
Зателефонувати нам:

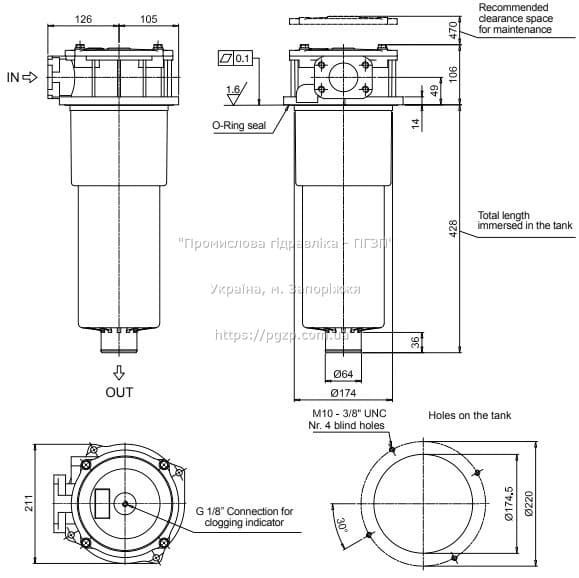

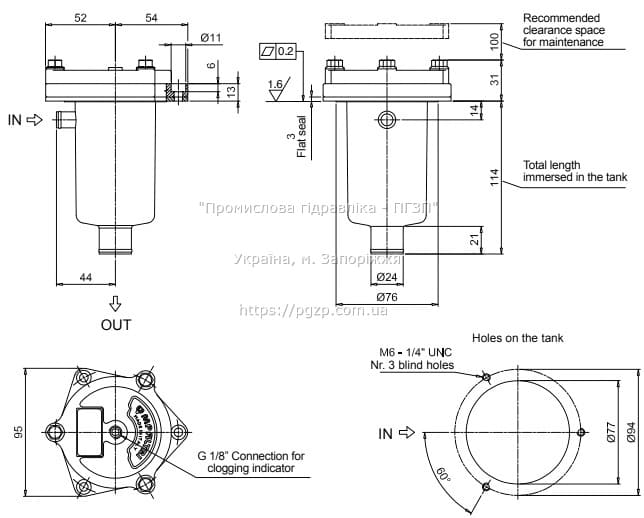

Габаритні та приєднувальні розміри фільтрів серії MPF, MPFX

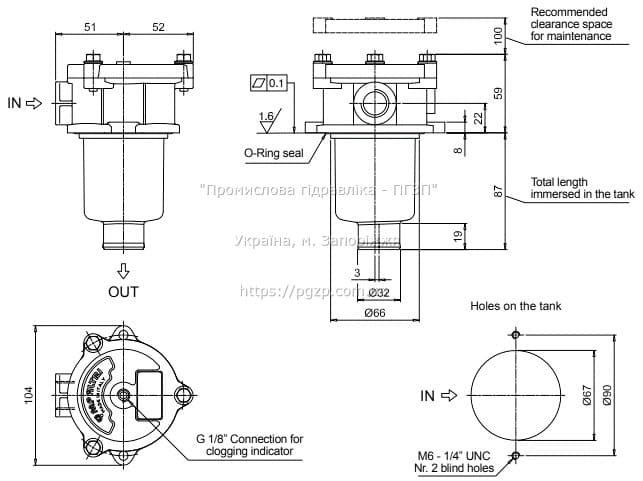

MPF 020
MPF 030

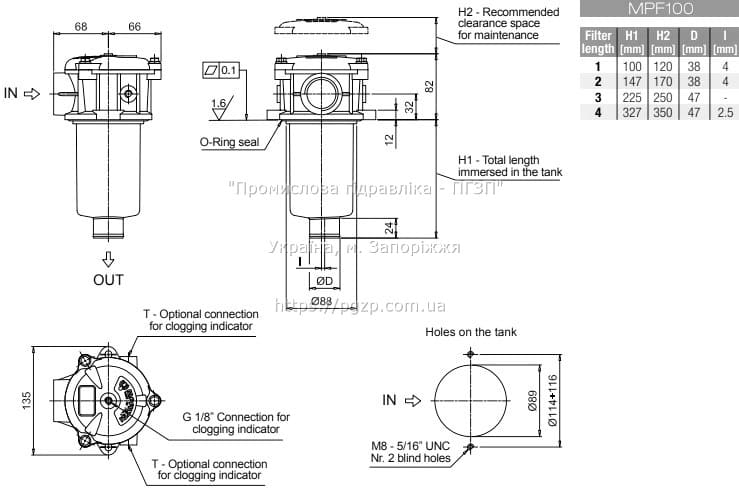

MPF 100

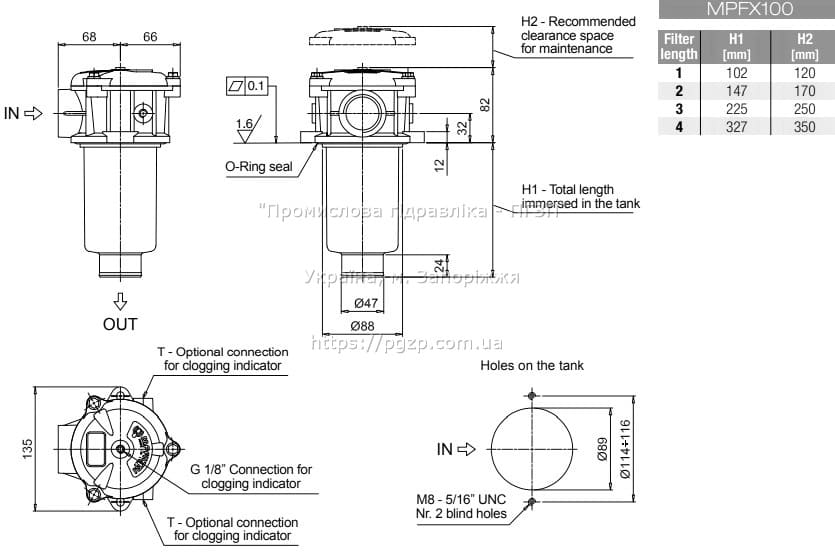

MPFX 100

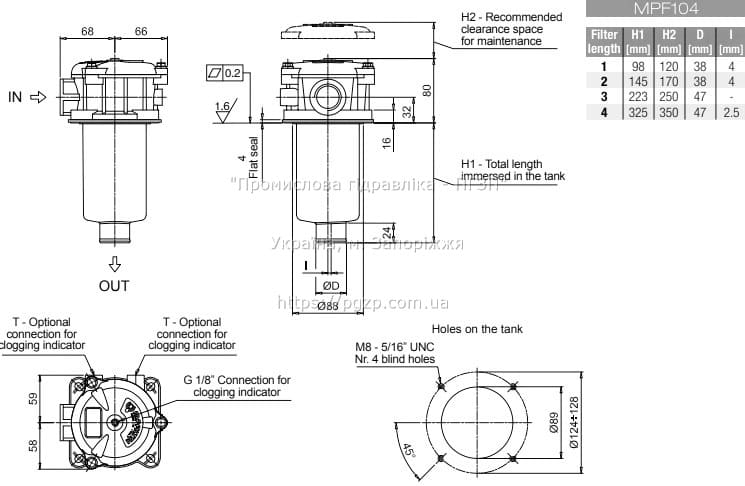

MPF 104

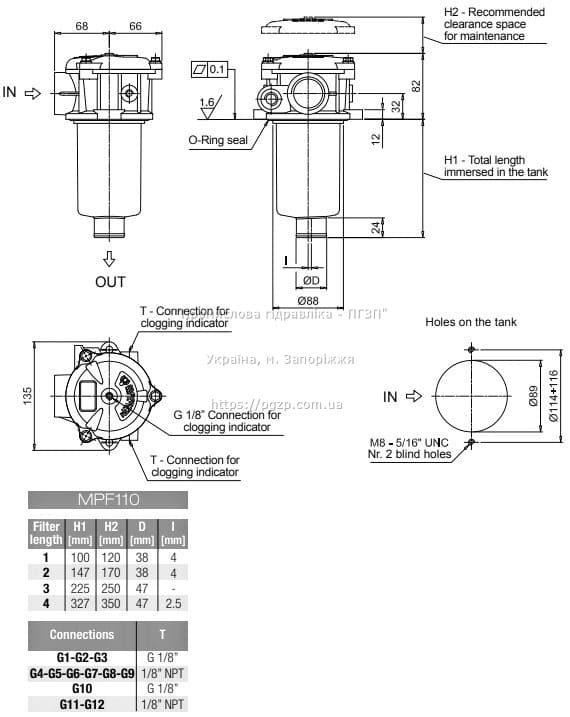

MPF 110

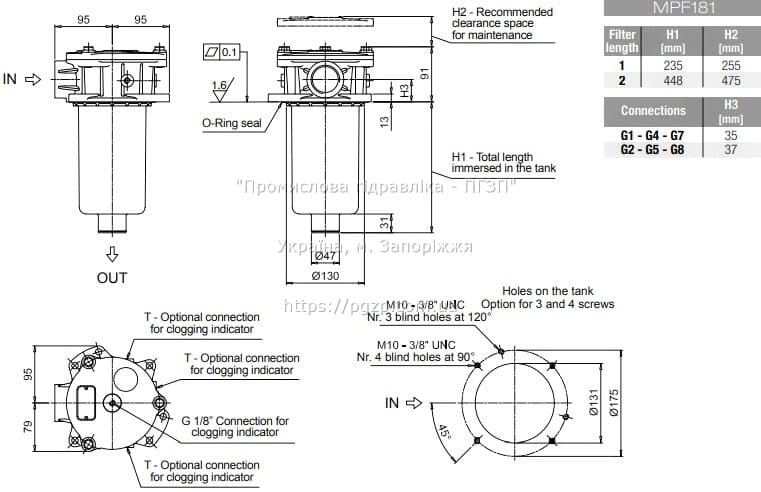

MPF 181

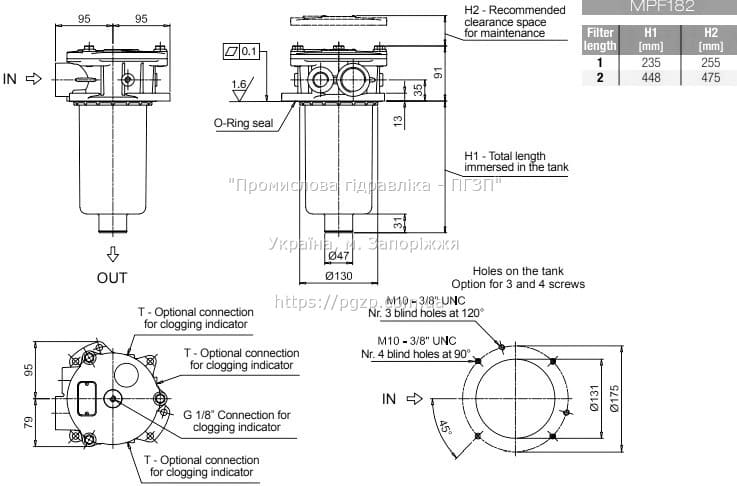

MPF 182

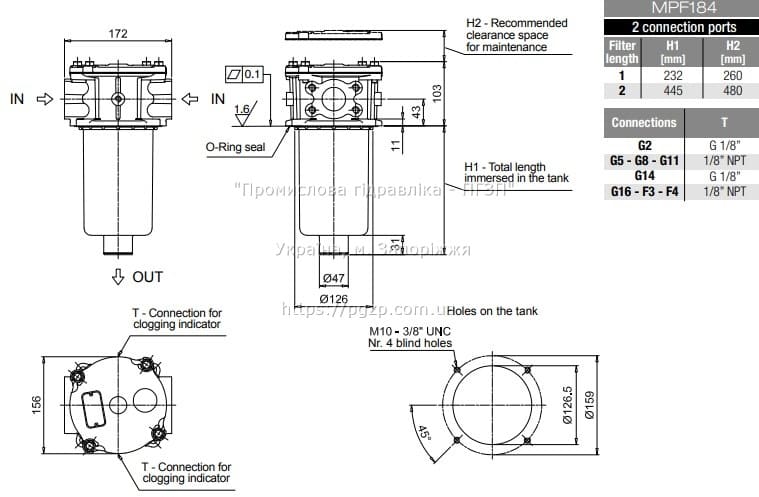

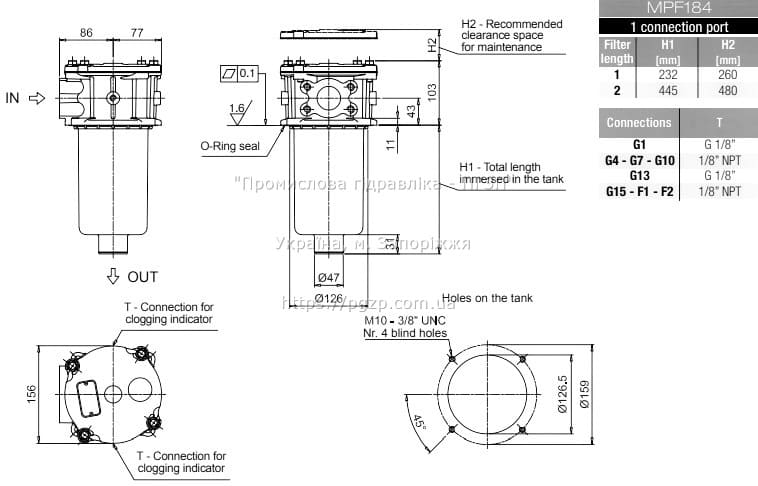

MPF 184

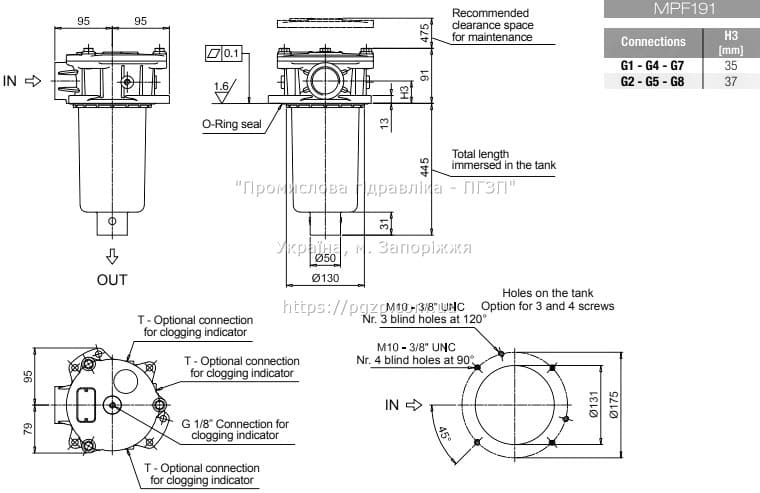

MPF 191

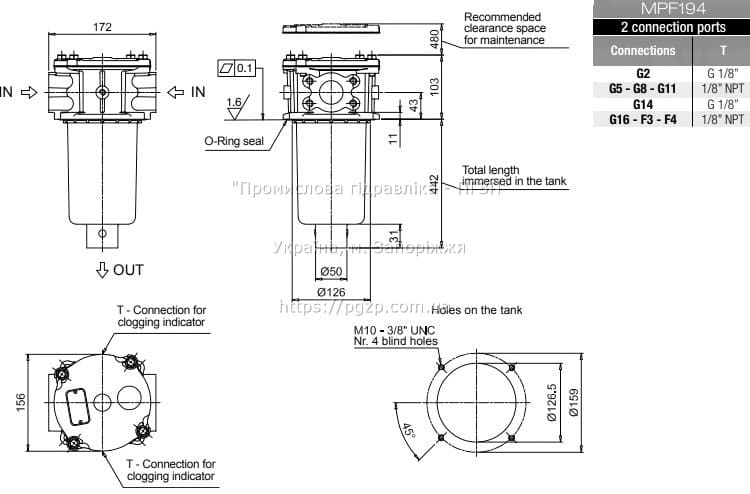

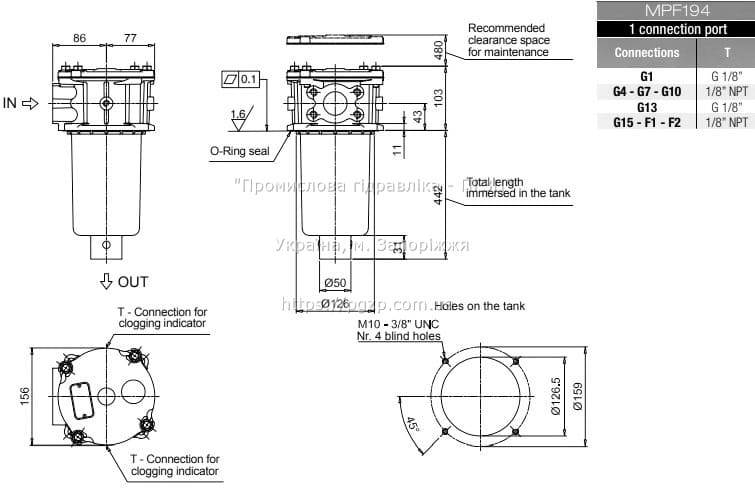

MPF 194

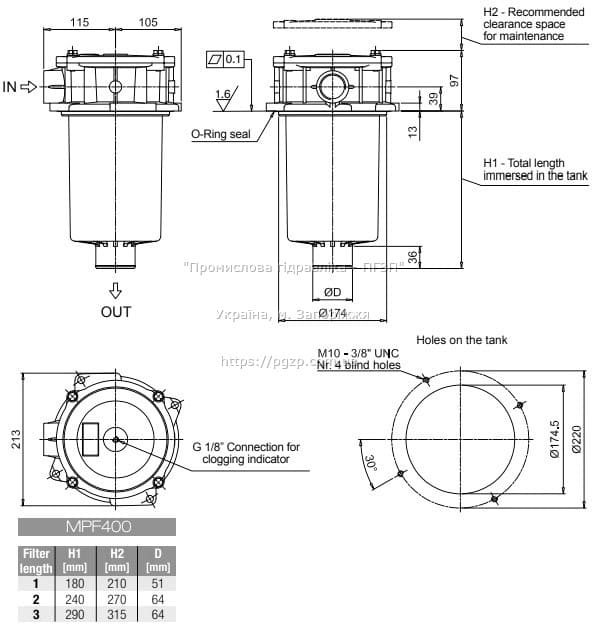

MPF 400

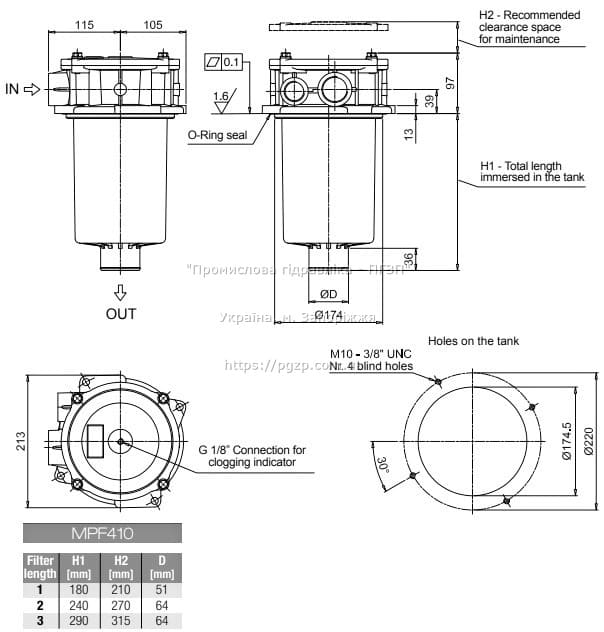

MPF 410

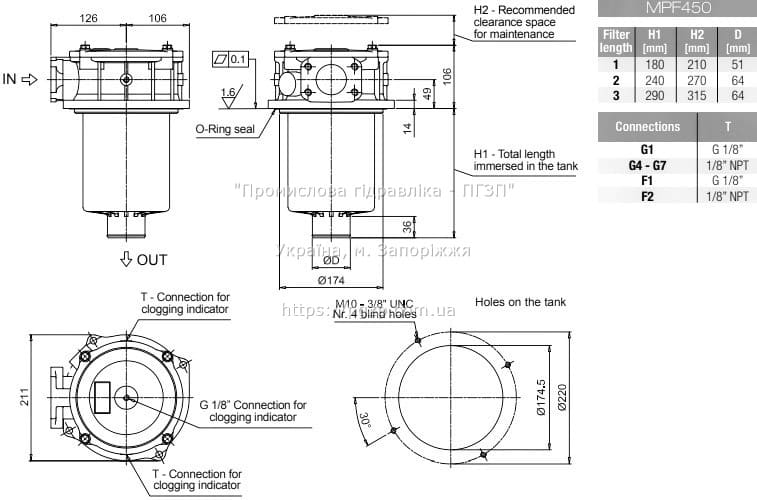

MPF 450

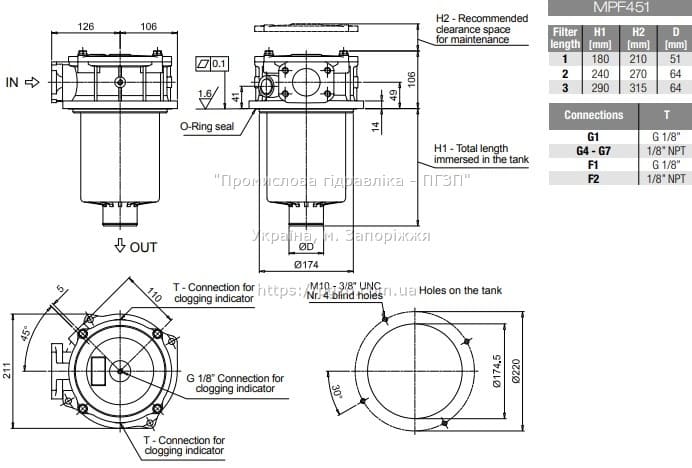

MPF 451
MPF 750
Покажчики забруднення для зливних фільтрів:
- Вказівник BVR14P01 візуальний (Тиск: 10 бар.)
- Вказівник BVA14P01 (Тиск: 10 бар.)
- PE1 електроконтактний NO (Налаштування 1,3 бар)
- PE2 електроконтактний NC (Налаштування 1,3 бар)
- PE3 електроконтактний 2в1 (Налаштування 1,3 бар)
Фільтруючі елементи MF та MFX
Компанія MPFiltri для фільтрів MPF випускає картриджі MF020, MF030, MF100, MF180, MF190, MF400, MF750 різних довжин (від 1 до 4).
Ці фільтроелементи можуть бути виготовлені з неорганічної мікрофібри (ступінь фільтрації 3, 6, 10, 16, 25 µm), дротяної сітки (25, 60, 90 µm) або паперу, просоченої смолою (10, 25 µm).
Варіанти ущільнень – NBR та FPM.
Виробник пропонує картриджі MF типу N і H з перепадом тиску 10 Бар.

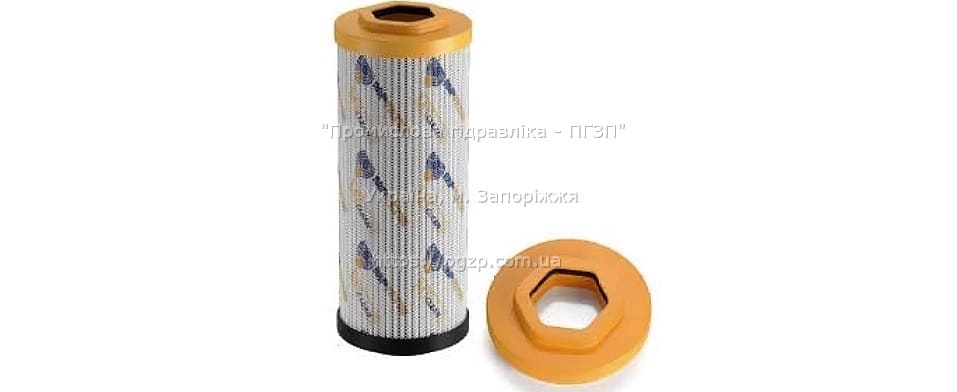

Для фільтрів серії MPFX виробляються фільтруючі елементи MFX багатокутної форми із спеціальним ущільненням.
Це MFX 030, MFX 100, MFX 180, MFX 400, MFX 750.
Основні найменування: 8MF0301P10NBP01 (CR091C10), 8MF0301P25NBP01 (CR091C25), 8MF0301A10HBP01 (CR091F10), 8MF1001P10NBP01 (CR111C10), 8MF1001P25NBP01 (CR111C25), 8MF1002A25HBP01 (CR112F25), 8MF1002P10NBP01 (CR112C10), 8MF1002P25NBP01 (CR112C25), 8MF1003P25NBP01 (CR113C25), 8MF1003A25HBP01 (CR113F25), 8MF1004A25HBP01 (CR114F25), 8MF1004A10HBEP01 (CR114F10), 8MF1004P10NBEP01 (CR114C10), 8MF1801P10NBP01 (CR171C10), 8MF1801P25NBP01 (CR171C25), 8MF1801A10HBP01 (CR171F10), 8MF1802A10HBP01 (CR172F10), 8MF1802A25HBP01 (CR172F25).
Дані картриджі виробляються двох типів N і H різної довжини з мікроволокна з фільтраційною здатністю 3, 6, 10, 16 і 25 мікрон, з металевої сітки з розміром осередків 25, 60 і 90 мікрон, або з паперу, просоченої смолою, з фільтрацією 10 та 25 мікрон.
Доступні варіанти ущільнень — NBR та FPM.
Фільтруючі елементи CS, CW банкових фільтрів MPS
Нагвинчувані фільтри серії MPS зі змінними картриджами призначені для очищення гідравлічної рідини в економічному промисловому обладнанні, а також в системах мобільної сільськогосподарської та будівельної техніки. Ці фільтри можна встановлювати у зворотні та всмоктувальні магістралі, включаючи лінії з тиском до 12 Бар.
Картриджі CS, CW призначені для фільтрів MPS. Вони випускаються наступних типорозмірів: CS 050, CS 070, CS 100, CS 150, CW 050, CW 070, CW 100, CW 150. Фільтроелементи CW одночасно видаляють воду з оливи та фільтрують її. Виконання цієї функції забезпечують водопоглинаючі полімери, які можуть утримувати воду в об’ємі, що перевищує їхню власну вагу в 800 разів. Водоутримуюча здатність CW 050 становить 240 мл, CW 150 — 788 мл.
Картриджі CS і CW виготовляються з оцинкованої пофарбованої сталі, а матеріал, що фільтрує, доступний у трьох варіантах: мікроволокно (3, 6,10 і 25 мкм), металева сітка (25, 60, 90 мкм) і папір з просоченням (10, 25 мкм) . Ущільнення NBR. Фільтроелементи CS 050-070 мають різьблення G 3/4”, CS 100-150 — G 1 1/4”, CW 050-070 — 1”, CW 100-150 — 1 1/2”.

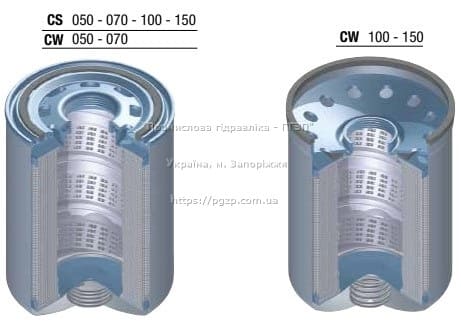

Будова картриджів CS та CW
Зливні фільтри MP Filtri серій MPF та MPFX — це високоефективне рішення для тонкого очищення гідравлічних рідин від забруднень. Широкий спектр пропускної здатності та можливість вибору різних фільтруючих елементів MF, MFX, CS, CW дозволяють підібрати фільтр під будь-які робочі умови. Завдяки своїй конструкції фільтри забезпечують мінімальні втрати тиску і високу ефективність фільтрації, що позитивно позначається на роботі гідравлічної системи в цілому.
