Индикатор (указатель, датчик) засорения — это устройство, которое используется для мониторинга состояния гидравлических фильтров.
Его основное назначение — выявление и индикация засорения фильтра, чтобы своевременно предупредить о необходимости его замены или очистки.
Указатель работает по принципу сравнения давления на входе и выходе фильтра. Когда фильтр чистый, разность давлений минимальна.
По мере того, как фильтр забивается, сопротивление потоку жидкости увеличивается, и разность давлений растет. Индикатор фиксирует это изменение и сигнализирует о необходимости обслуживания.
Из этой статьи мы узнаем об указателях загрязненности MP Filtri различных серий (DLA, DLE, DTA, DVA, BVA, VVA и др.), а именно о их конструкции и технических характеристиках.
Индикаторы засоренности: принцип работы, виды
Принцип действия указателя
Указатель работает по принципу сравнения давления на входе и выходе фильтра. Когда фильтр чистый, разность давлений минимальна. По мере того, как фильтр забивается, сопротивление потоку жидкости увеличивается, что приводит к разнице в давлениях. Если разница давлений достигает заранее установленного порога, индикатор подает сигнал (это может быть световой индикатор, звуковой сигнал или выход на приборную панель), указывающий на то, что фильтр нуждается в обслуживании.
Виды индикаторов засорения
Индикаторы бывают двух типов: абсолютные и дифференциальные, которые в свою очередь делится на визуальные, электрические и визуально-электрические.
Абсолютные индикаторы измеряют давление внутри фильтра по отношению к атмосферному давлению, и их часто используют в сливных фильтрах. Дифференциальные индикаторы определяют разницу давления между загрязненной и чистой сторонами фильтра, не учитывая атмосферное давление, и применяются в напорных и возвратных фильтрах.
- Визуальные индикаторы оснащены шкалой, показывающей уровень засорения в барах или PSI, данные считываются вручную.
- Электрические индикаторы передают информацию о перепаде давления в виде электрического сигнала на панель управления, что особенно полезно в труднодоступных местах. Они также оснащены сигнальными лампами для визуального оповещения.
- Визуально-электрические индикаторы объединяют оба метода сигнализации, используя как цветовые индикаторы, так и электрические сигналы.
Компания MP Filtri выпускает дифференциальные, барометрические и вакуумные, индикаторы, о которых далее пойдет речь.
У нас действует 3 ценовых диапазона: розница, опт, дилерство!
Предоставляем гарантию на оборудование: 1 год.
ВОЗМОЖНА БЕСПЛАТНАЯ ДОСТАВКА ПО УКРАИНЕ!
Индикаторы загрязнения фильтров MP Filtri:
- DE, DL, DT, DV;
- BL, BV, BE;
- VV;
На складе в наличии есть все модификации данных устройств, а также аналоги производства стран ЕС, Украины, Турции.

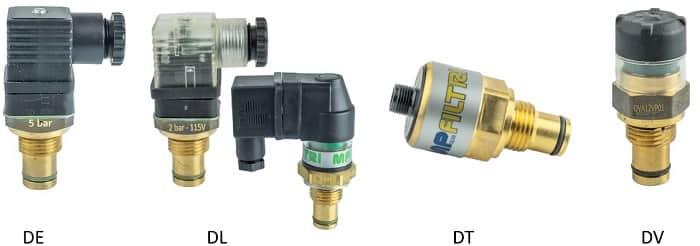

Дифференциальные указатели серий DE, DL, DT, DV
Дифференциальные индикаторы используются на линии нагнетания для проверки эффективности фильтрующего элемента. Они измеряют давление до и после фильтрующего элемента (дифференциальное давление). Эти устройства работают при давлении до 420 Бар, могут быть визуальные (DV), электрические (DE, DT) и электрические/визуальные (DL). Также кроме стандартного исполнения доступны варианты с проводным подключением для индикаторов типа DE, а для типа DV предусмотрено исполнение с ручным и автоматическим сбросом. Указатели могут быть выполнены как с термостатом, так и без него. Доступные настройки давления — от 1,2 Бар до 9,5 Бар. Материалы индикаторов: корпус — латунь; основание — полиамид; контакты — серебро; уплотнение — HNBR, FPM. Стандартные изделия производятся с соединением G 1/2”
Габаритные и монтажные размеры дифференциальных датчиков загрязнения

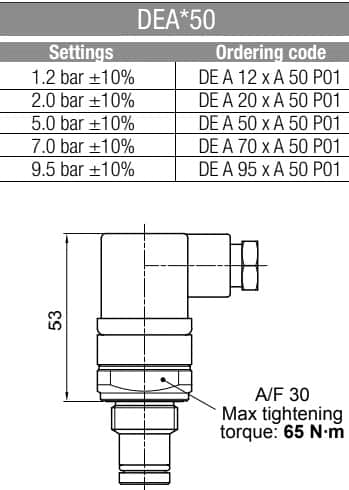

DEA

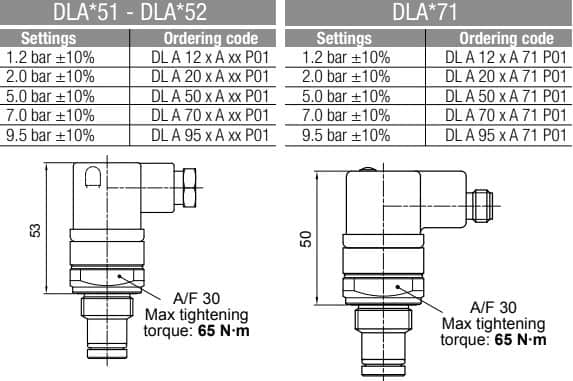

DLA

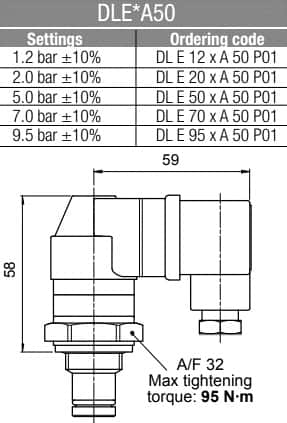

DLE

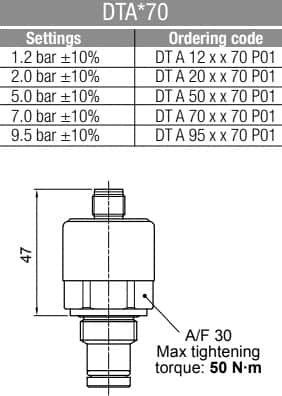

DTA

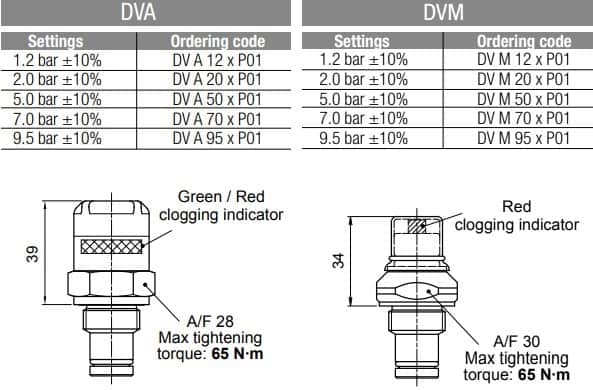

DVA, DVM
Барометрические индикаторы загрязнения серий BL, BV, BE
Индикаторы давления используются на обратной линии для проверки эффективности фильтрующего элемента.
Они измеряют давление перед фильтрующим элементом.
Эти указатели функционируют при давлении до 40 Бар и могут быть визуальными (BV), электрическими (BE) или электрическими/визуальными (BL).
Помимо стандартного исполнения, доступны варианты с проводным подключением и с термовыключателем для индикаторов типа BE. Для BV предусмотрены версии с ручным (BVQ) или автоматическим (BVP) сбросом и с осевым (BVA) или радиальным (BVR) подключением.
Указатели могут быть оснащены термостатом или быть без него.
Возможные настройки давления варьируются от 1,4 до 2,5 Бар. Материалы индикаторов типа BE и BL: корпус выполнен из латуни, основание — из полиамида, контакты — из серебра, уплотнения — из HNBR. Корпус визуальных индикаторов выполнен из стали и прозрачного пластика, циферблат — из стали, указатель — из алюминия, элемент давления — из сплава меди, трубка Бурдона.
Стандартные изделия имеют соединение R 1/8” EN 10226.
Габаритно-присоединительные размеры барометрических указателей

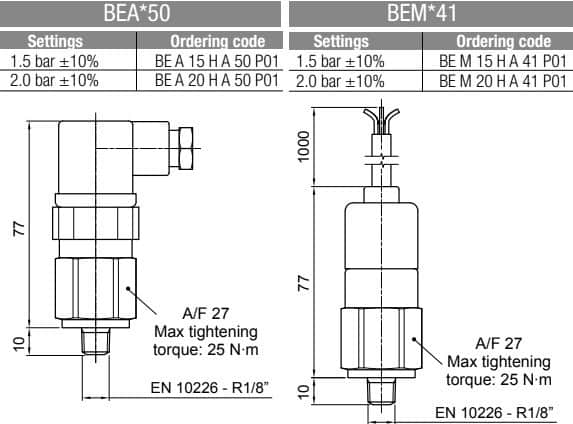

BE

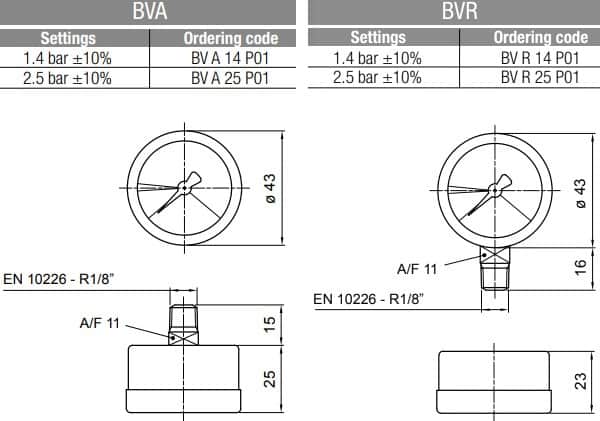

BV

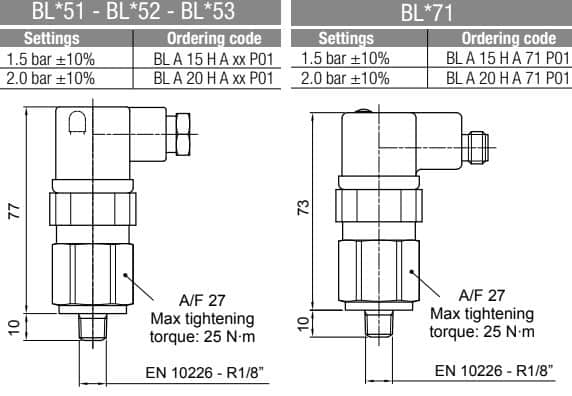

BL
Вакуумные индикаторы серий VV
Индикаторы вакуума применяются на всасывающей линии для контроля эффективности фильтрующего элемента, измеряя давление на выходе из него.
Стандартные модели оснащены соединением R 1/4”, однако также доступны варианты с соединением R 1/8” для установки на фильтры серии MPS.
Компания MP Filtri выпускает данные индикаторы следующих серий VE (электрические), VL (визуально-электрические) и VV (вакуумметры). Манометры VV могут быть с осевым (VVA, VVB) и радиальным (VVR, VVS) соединением. Изготавливаются они из таких материалов:
- корпус: окрашенная сталь, прозрачный пластик;
- циферблат: окрашенная сталь;
- указатель: окрашенный алюминий;
- соединение: латунь;
- элемент давления: трубка Бурдона, сплав меди.

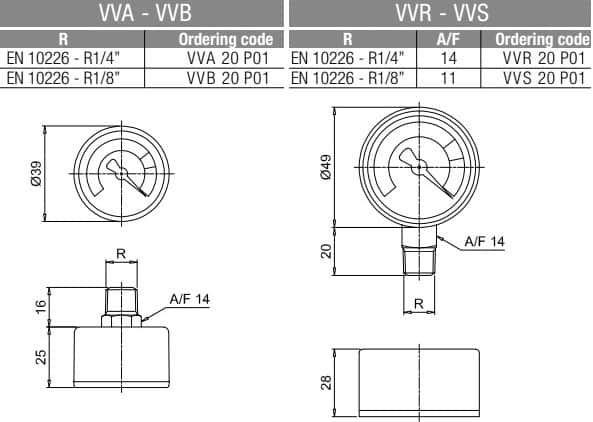

Габаритные размеры вакуумметров VV
Индикаторы загрязнения MP Filtri: заключение
Указатели загрязнения фильтров MP Filtri представляют собой надежный и эффективный инструмент для мониторинга состояния фильтрующих элементов фильтров MPS, MSH, LMP, FMP, FMM, MPF, MPH, FRI, MPSX, MPS и др. Их применение позволяет своевременно выявлять загрязнение фильтров, предотвращая преждевременный выход из строя оборудования. При выборе индикатора необходимо учитывать тип фильтра, рабочую среду, требуемую точность измерений и другие факторы.
